今日は休みです。

息子は今日から中学２年。
クラス替えを楽しみに出発していきました。

娘は志望校に無事合格し、今日が入学式です。


さて、移動運用デスクの引き出しの小加工を行います。

閉めた時のロック機構。
手っ取り早く、ネジのアタマを使った加工をしたいです。

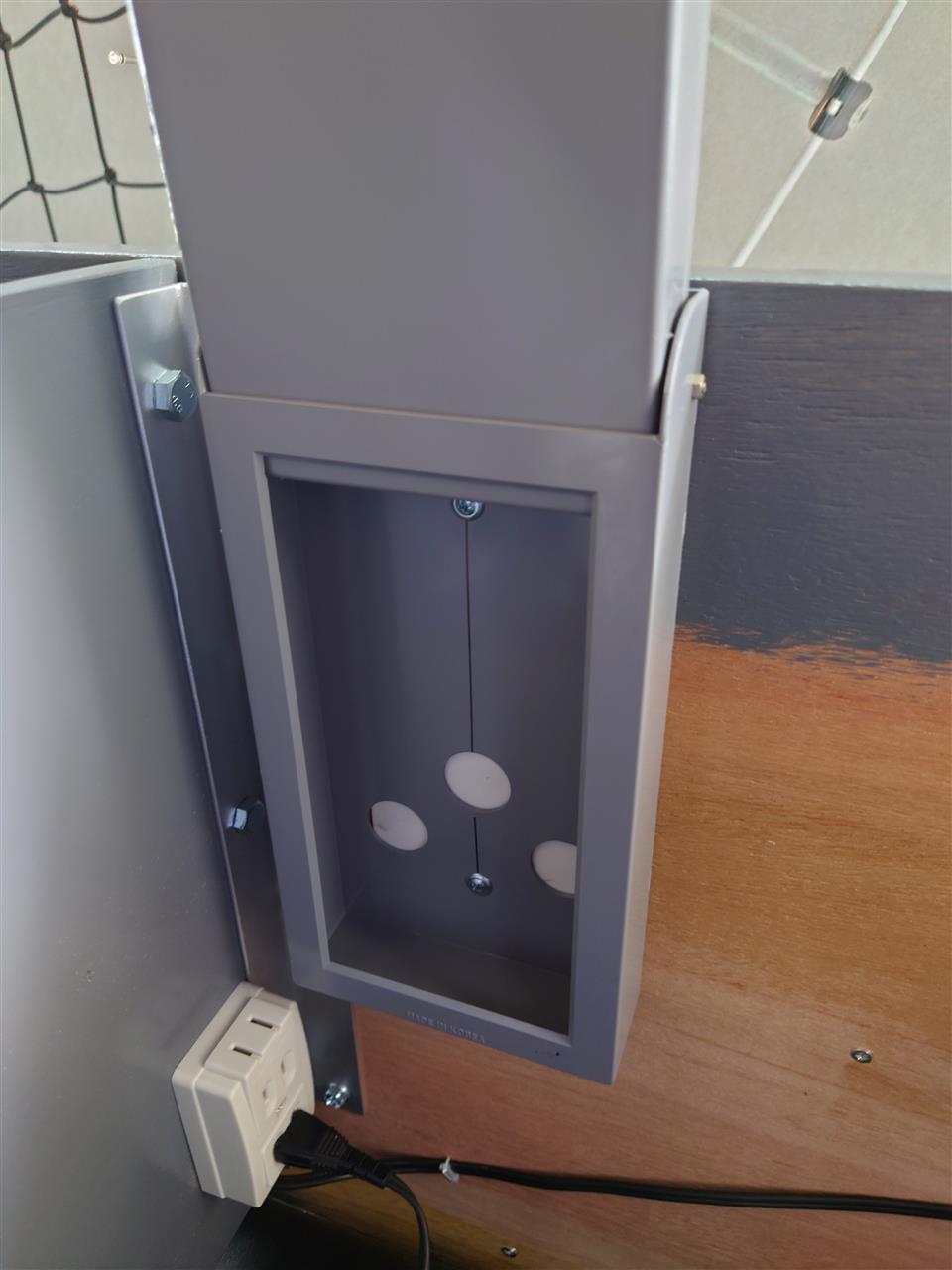

まず閉めた状態で３ｍｍで穴あけをします。


小物入れ側は５ｍｍぐらいで穴を拡大。


枠側にトラスネジを取付け。

これで、


閉めた時にカチンと閉まります。
上手くいきました。


取付ネジ用の穴も開けました。

忘れるところでした、取付ネジのアタマの逃げを箱側に施しました。


両面テープ貼り付けからのねじ止め。
これで落ちてくることは無いでしょう。

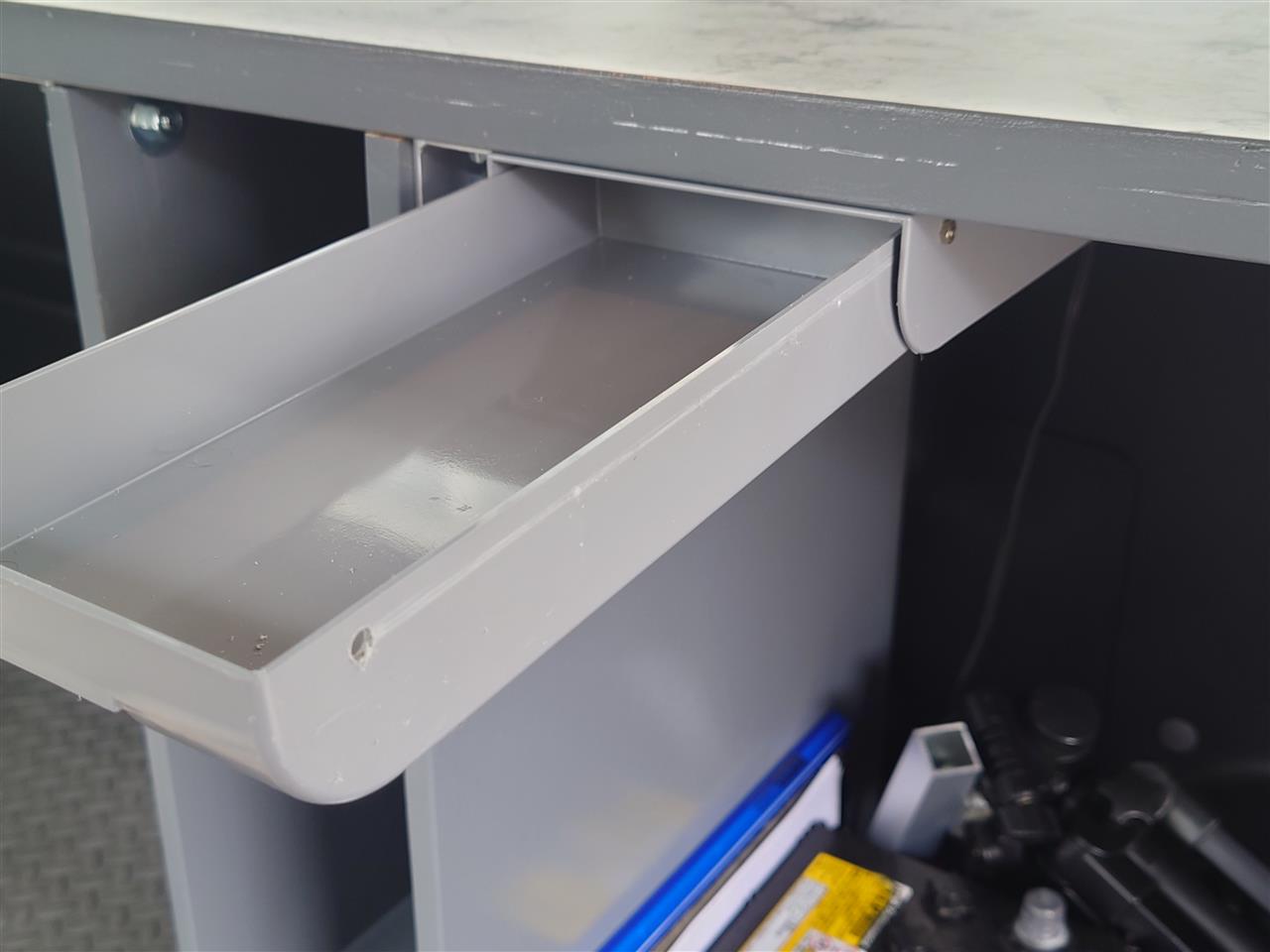

いい感じに取付できました。


ただ一つ些細なことですが、トラスネジのアタマの＋溝が割と鋭利で箱の側面をスクラッチします。
それ自体はいいのですが、細かいプラスチック粉が舞うのでちょっと気になります。(^^；

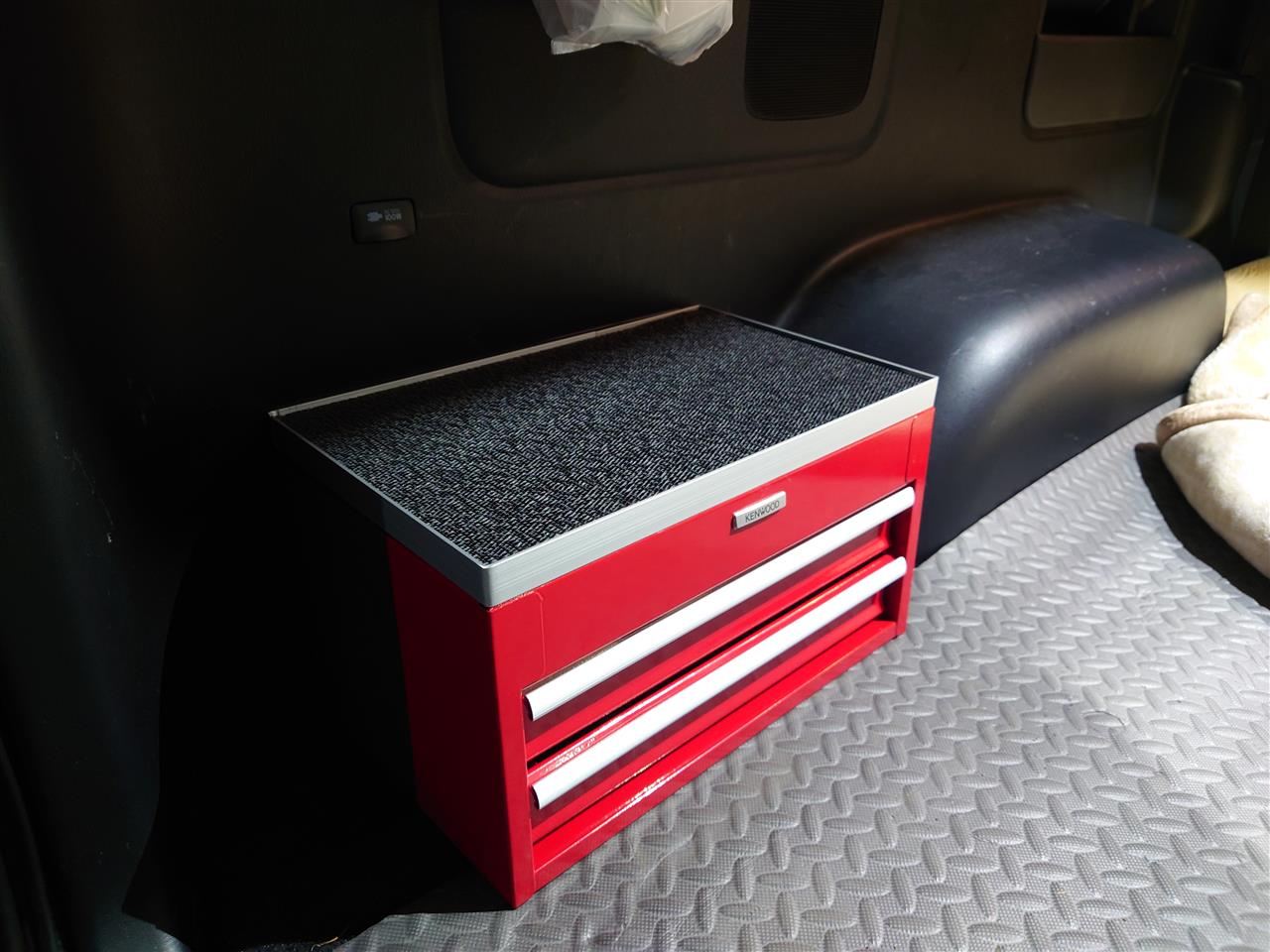

この前作った工具箱をハイエースに載せてみました。
しっかりデットスペースに収まって、割と見た目もいいので気に入っています。収納力もあがりました。
収める工具も今後吟味したいと思います。


さて、先日、ダイソーに行ったときに気になった商品を見つけました。


取り付け式引き出し　高額商品２００円なり

テーブルの下に貼付けて小物が収納できるというものです。
２色あったのですが、この色はちょうど移動運用デスクの色と合うのではないかとついつい衝動買いしてしまいました。
ボールペンなどの収納も考えていたのでちょうどいい買い物でした。



こんな感じで両面テープも貼られています。

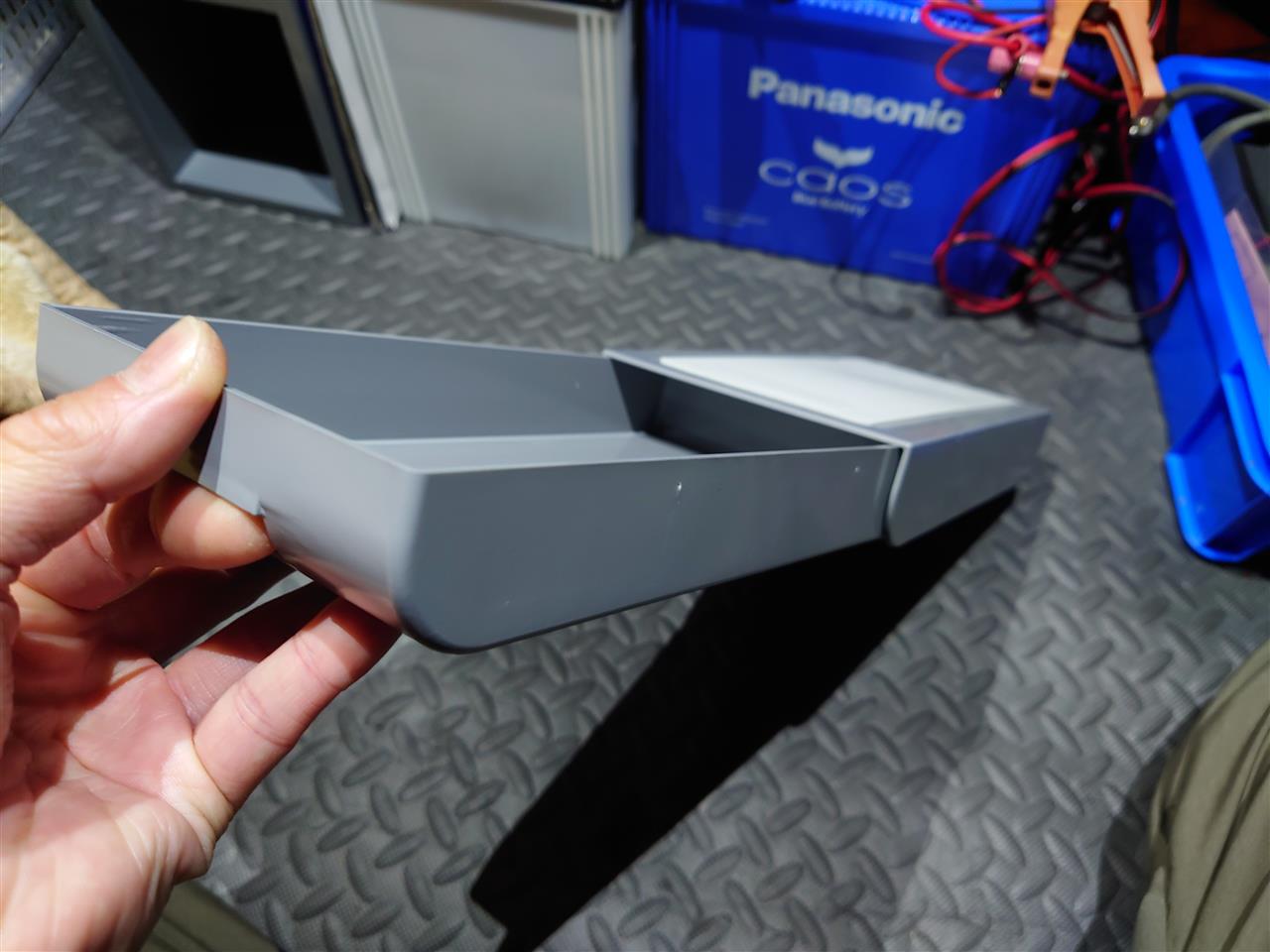

抜け落ち防止のストッパーも付いています。

ただ惜しかったのは、締めた時にカチンとロックされる機構がないこと。
走行中の振動で引き出しが開いてきては困ります。
まあ家での使用では振動は想定されてないのでそういう設計はされてないのでしょうが、設置の際は改良したいです。

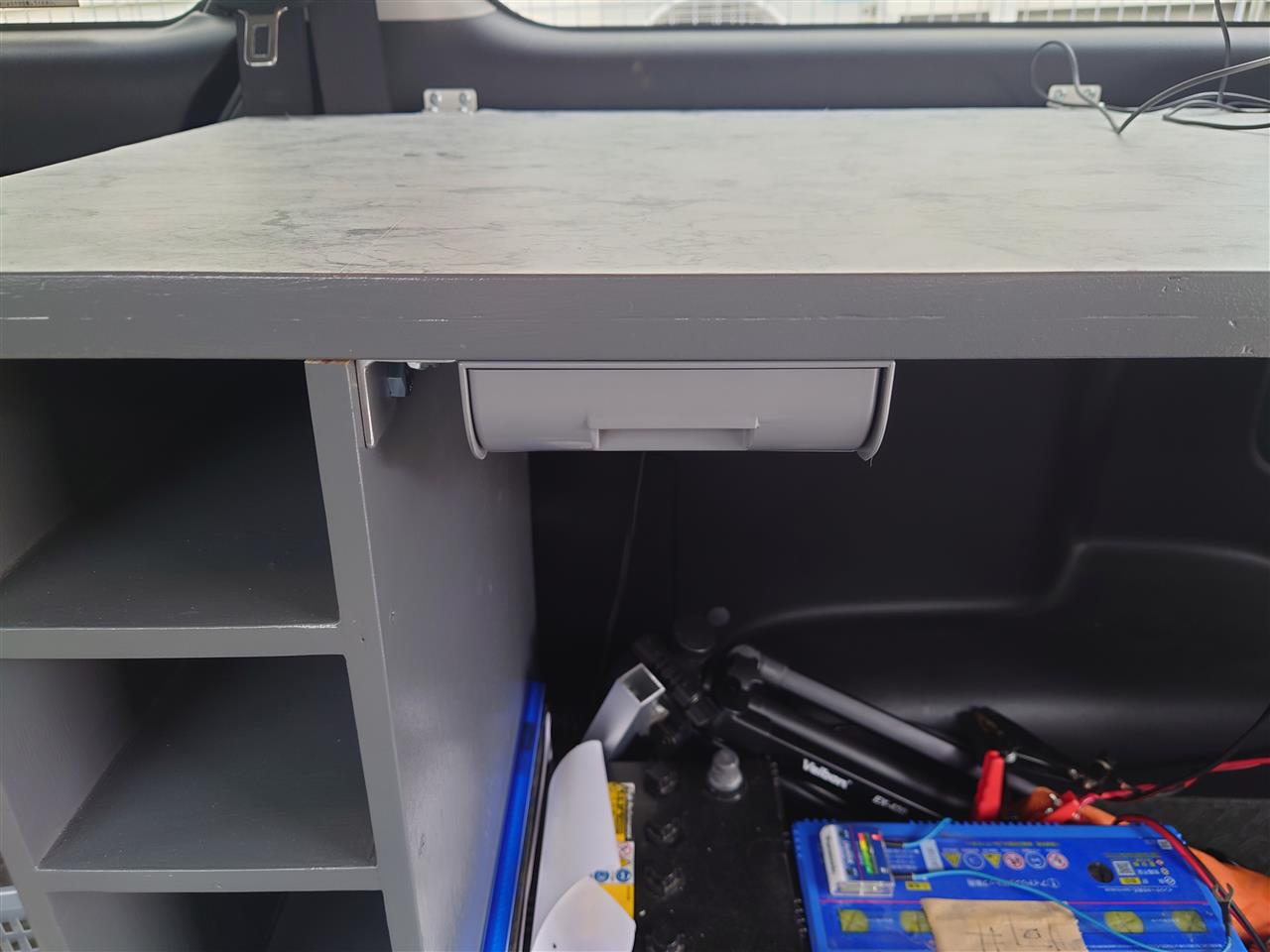

さっそく当てがってみました。


こんな感じ。

デスクの色とマッチしててＦＢです。


ちなみに、移動運用デスクの裏は塗装をケチったため、奥の方が木目むき出しになってます。
両面テープだけでは剥がれてきそうなのでネジ止めが必要です。

工具箱の底にはマットを引いておきます。
輸送中、工具箱の中で工具がガチャガチャ言わないようにするためです。

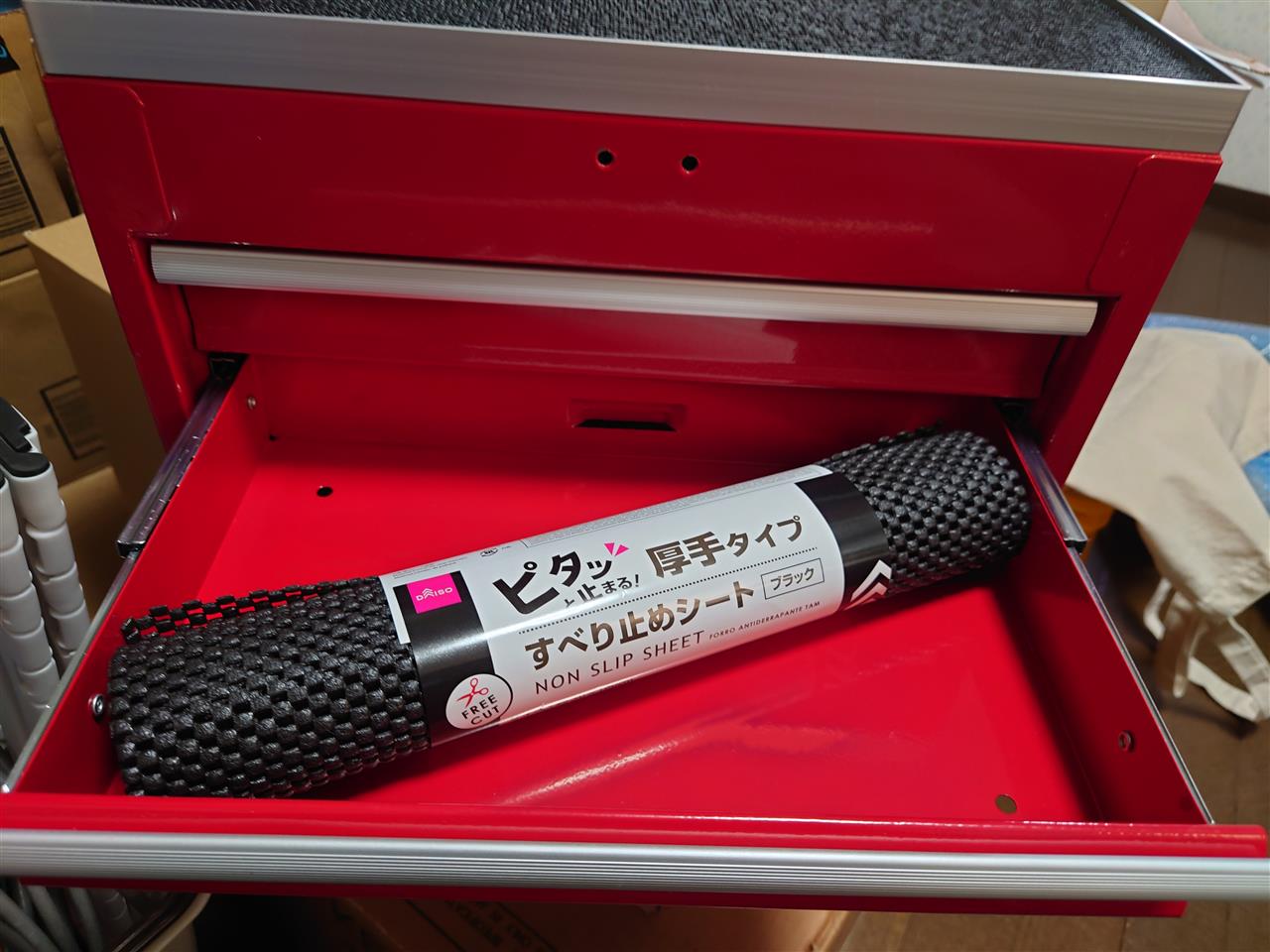

滑り止めシート　ブラック　厚手タイプ　ダイソー製


必要な長さに切って各引き出しに敷き込む。

真ん中のパッチン金具を取り去ったところ、穴が開いていて見栄えが悪いです。
何かで塞いでおきたい。

ただ、ここにＫＴＣやスナップオンのステッカーは、産地偽装で恥ずかしい。

そこで思いついたのがＫＥＮＷＯＯＤ

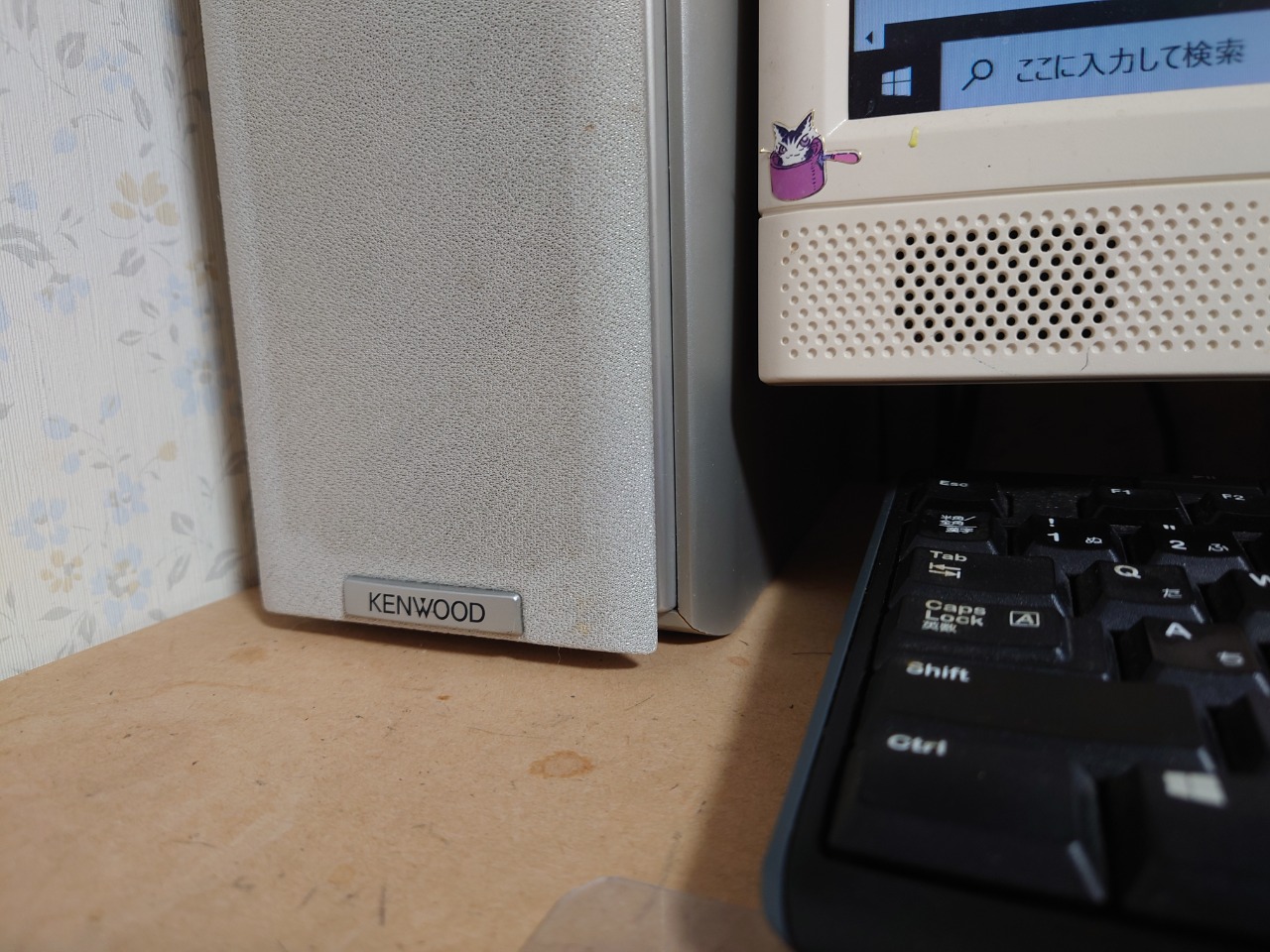

パソコンのスピーカにいい素材があります。

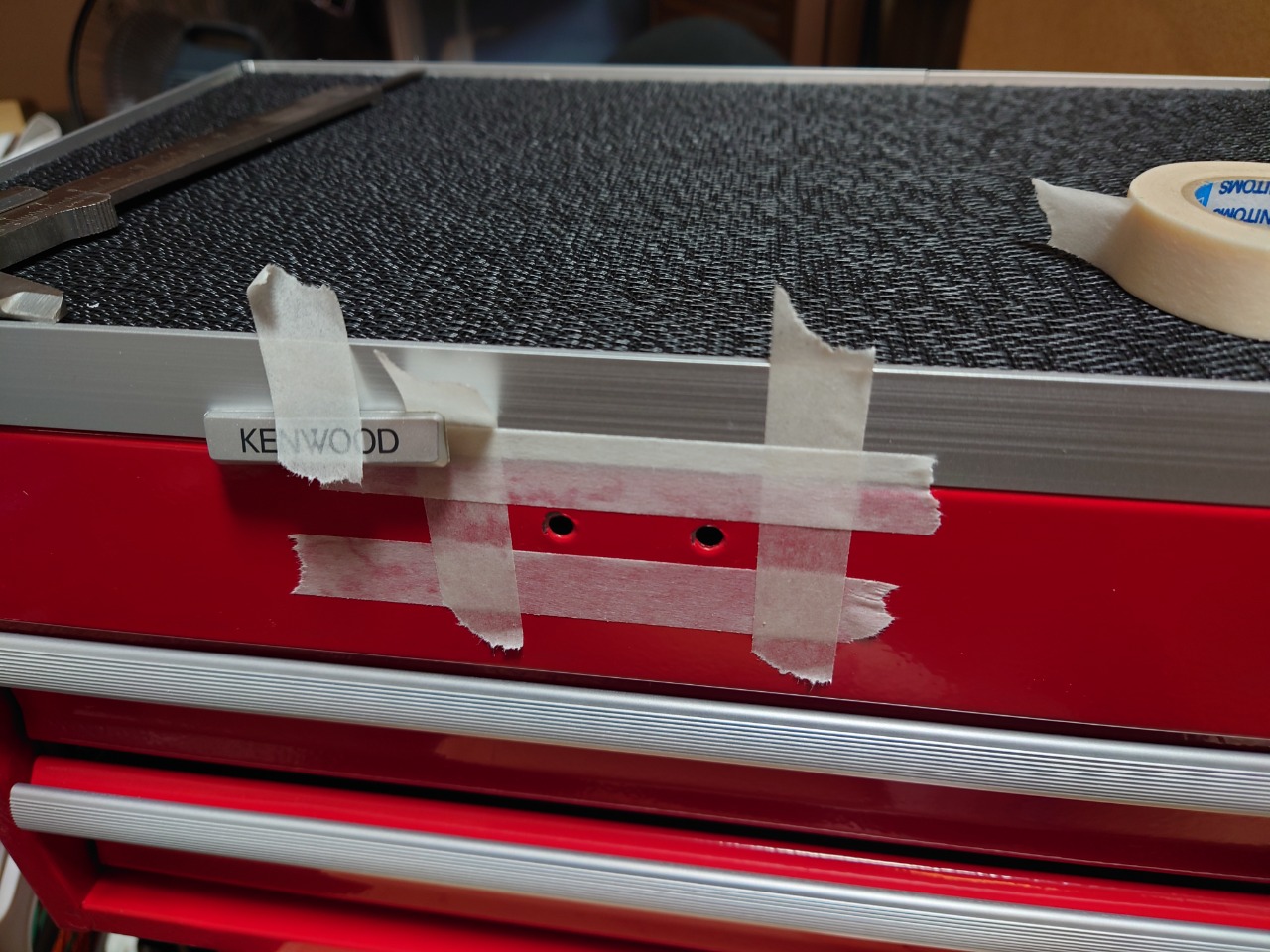

両面テープにて貼り付けますが、位置がズレないようマスキングテープで位置合わせしておきます。

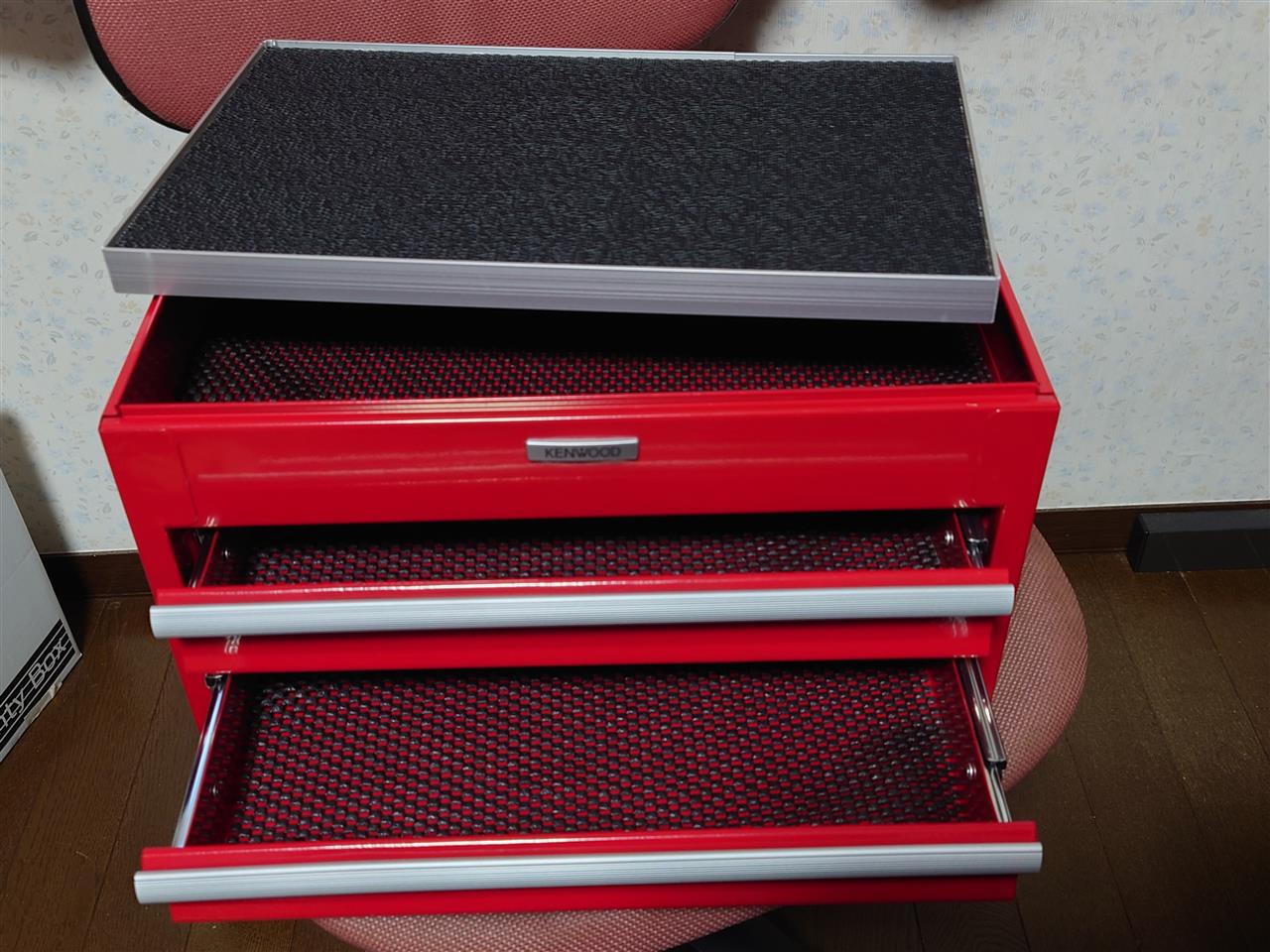

ジャジャーン、完成。
いい感じに仕上がりました。


そこそこの工具が入ります。
サーキットテスタや変換コネクタも入れておきたいです。

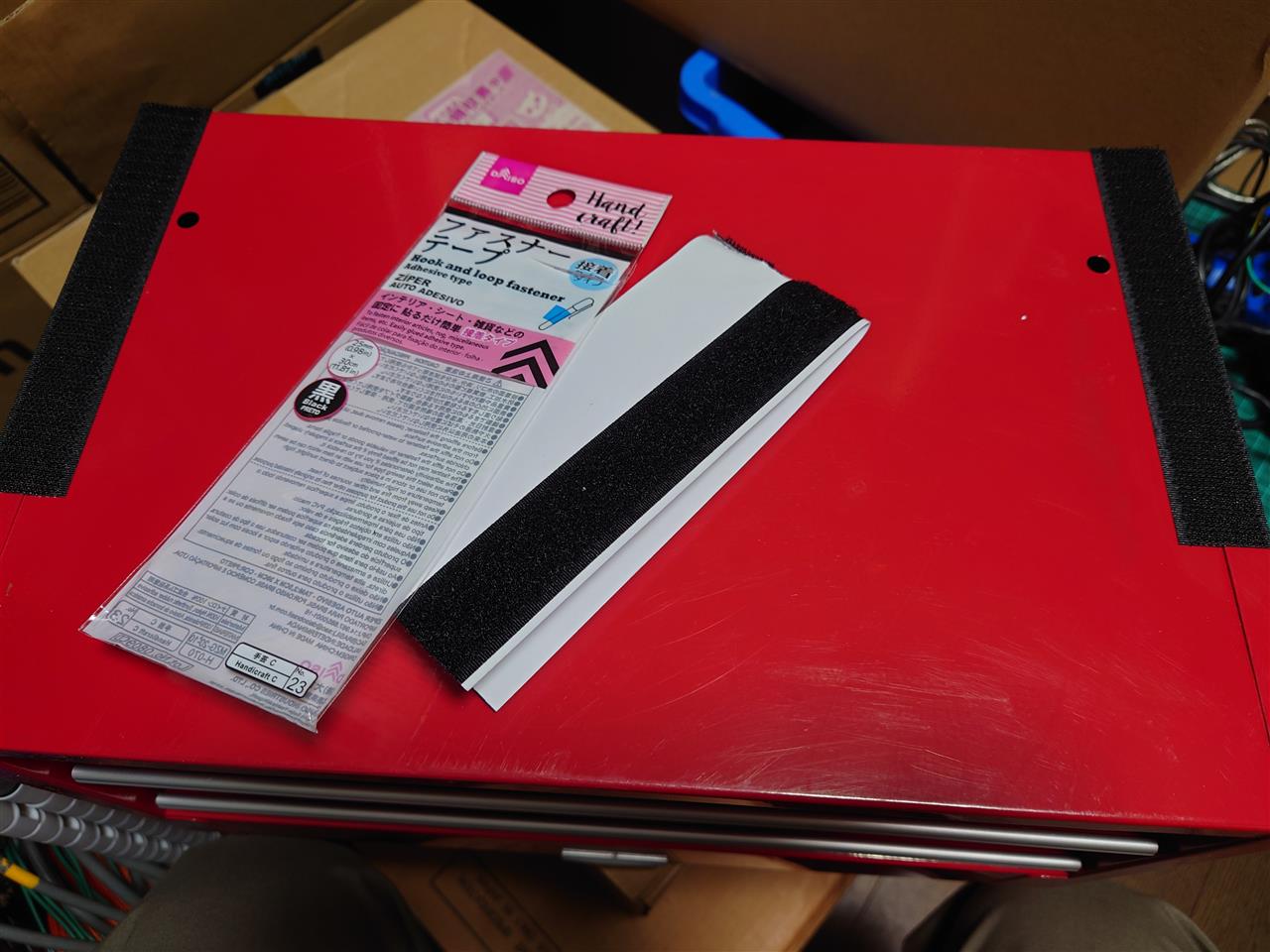

工具箱底にはマジックテープを貼り付けました。
だいたいマジックテープ使う時はカギの方ばっかり使います。
ループの方は毎回余って、捨てるの勿体ないなーと大事に取っておくものの、今まで日の目を見たことはありません。
なのてここは心を鬼にしてポイ

工具箱の蓋の続きです。

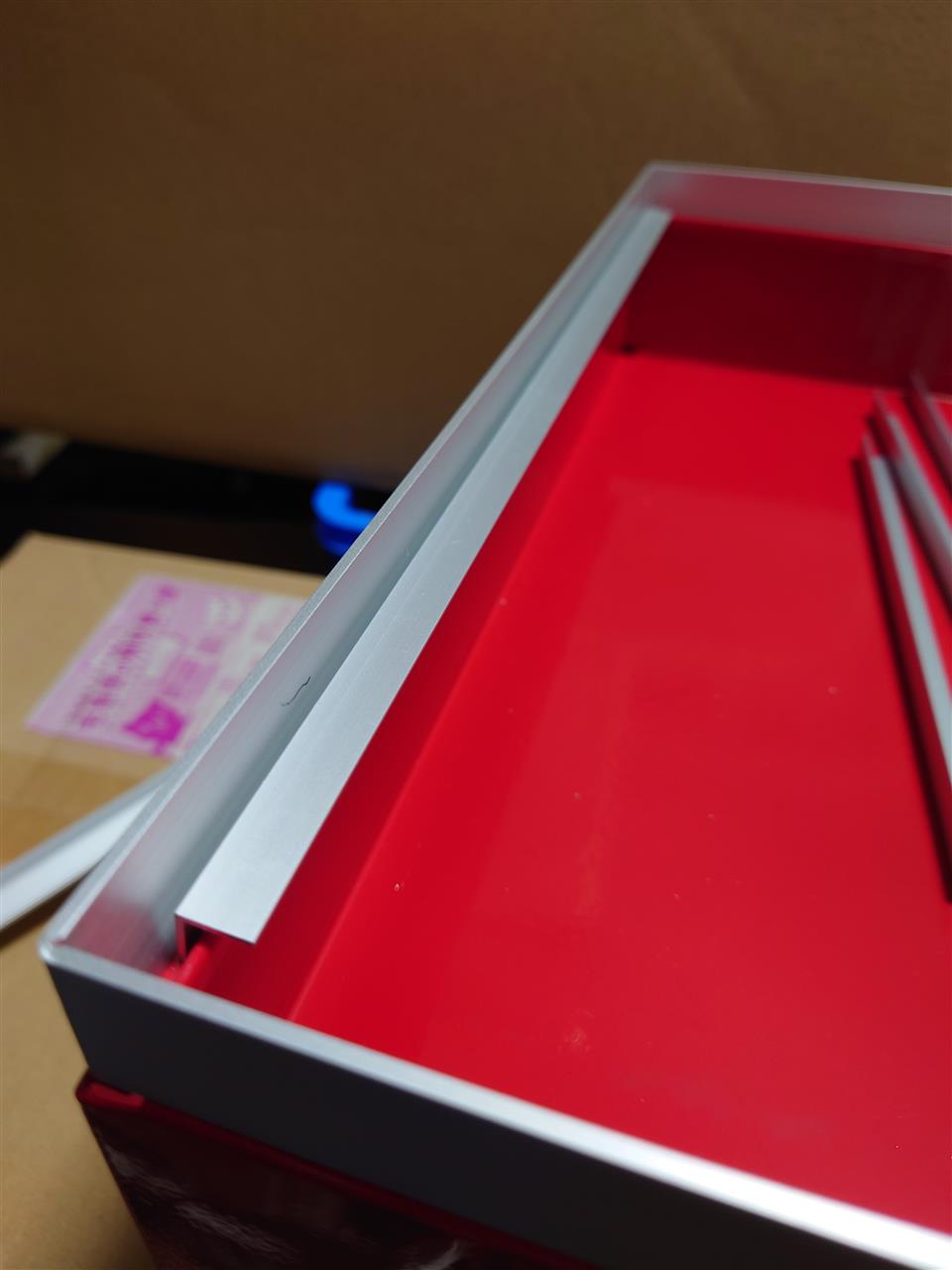

Ｌアングルを適当に切り出します。


これを先ほど作ったアルミ平棒に貼り付けたいのですが、少し隙間が気になります。
１ｍｍぐらいのスペーサを挟んでくっけたい。

そこで、


仕切り板　ダイソー製品
樹脂製で厚みも１ｍｍぐらいあるのでちょうど良さそう。


弓ノコで必要なサイズに切り出して、


両面テープにて貼付。

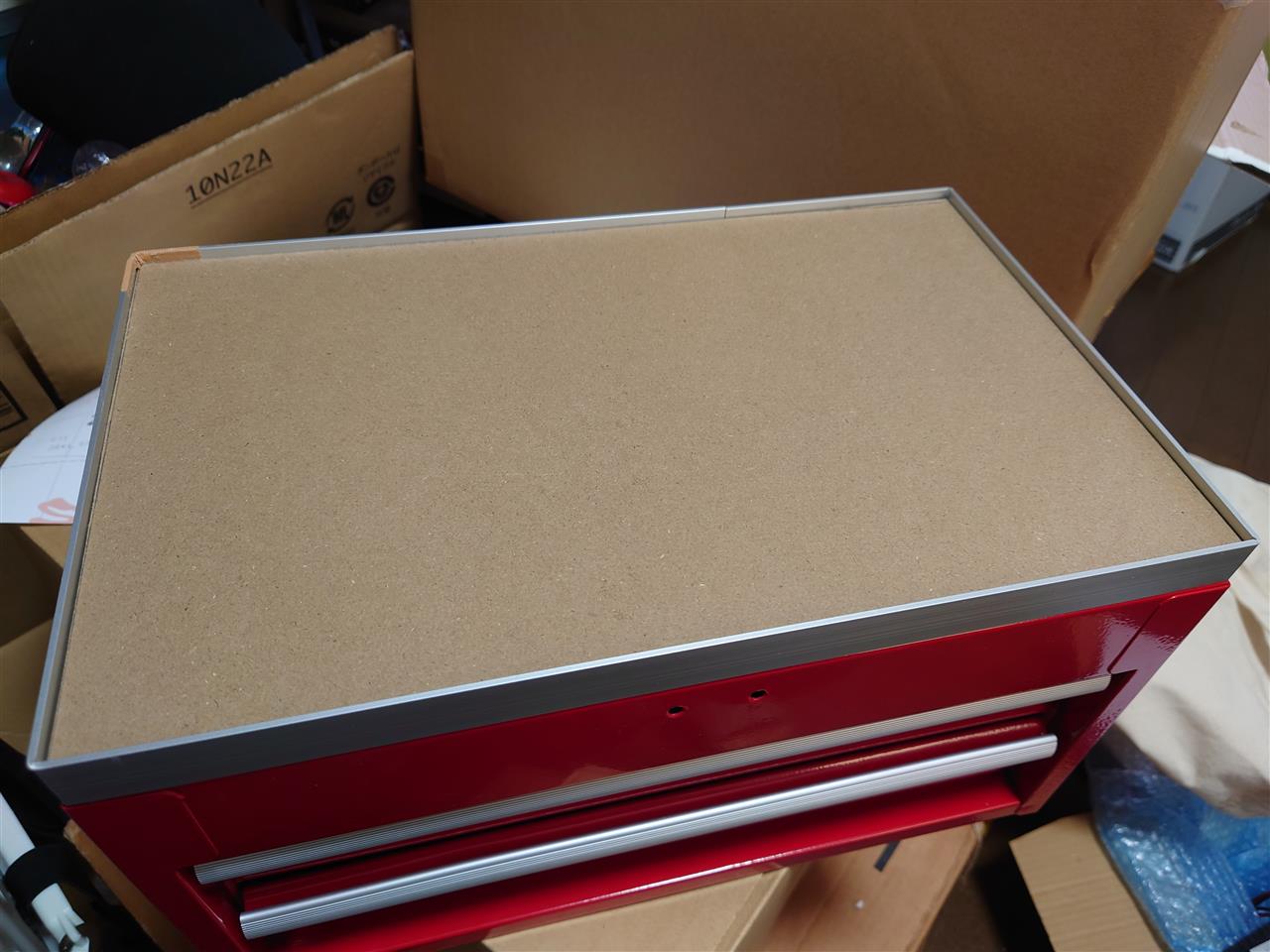

天板にするべき材料をダイソーで探し回りましたが、この大きさには適当なものがありません。

結局、ＭＤＦ合板を購入しました。
ダイソーで入手できる素材はこれがベストかな？

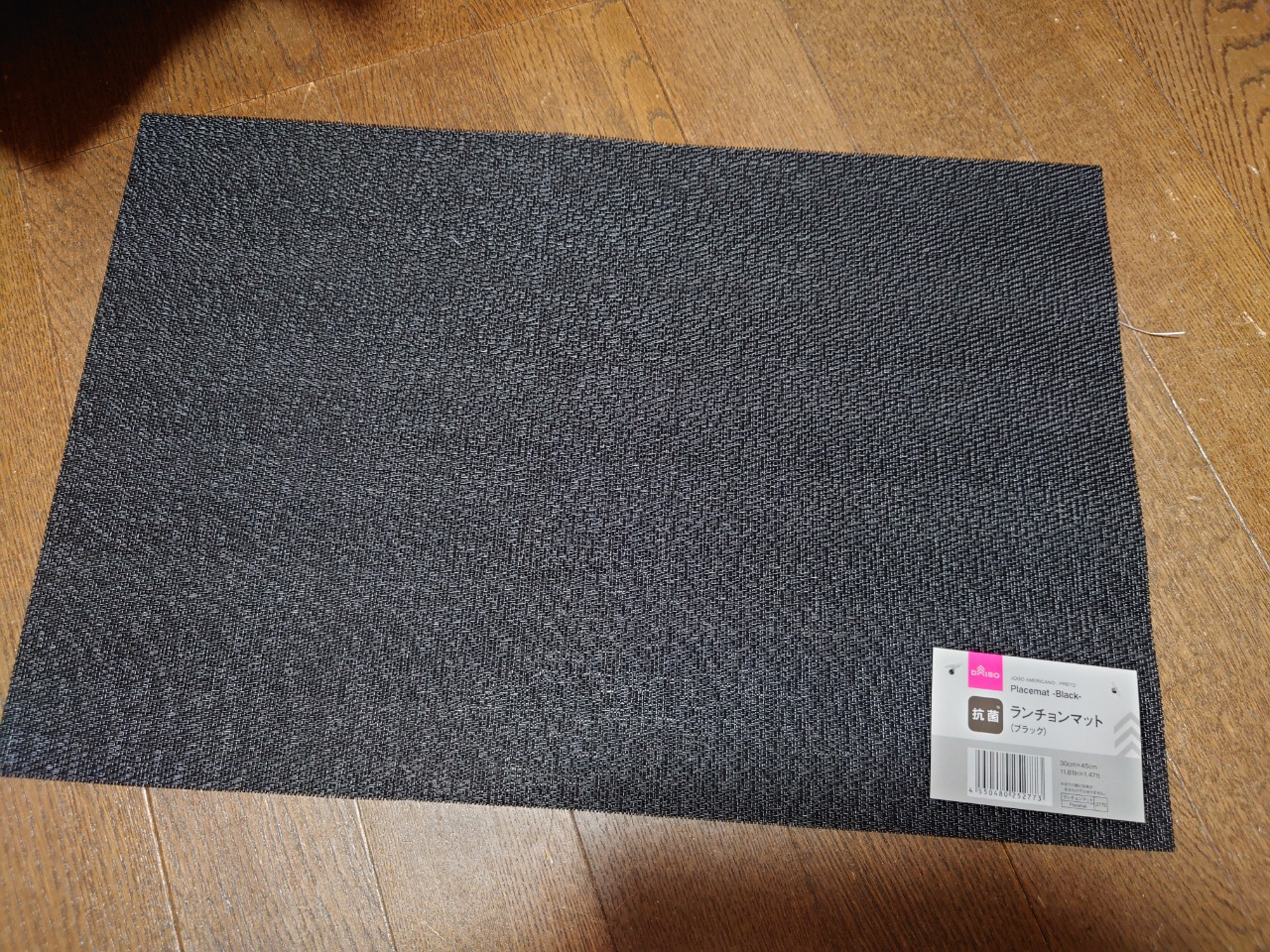

天板の表面に貼るマット

ランチョンマット　ブラック　もちろんダイソー製
抗菌ですよ。

これを切って両面テープにて貼付。





ほぼ完成しました。

現物合わせで作った甲斐合って、上蓋と箱本体のクリアランスはいい感じです。

工具箱の蓋は見栄え良く作りたい。

ということで材料を買ってきました。

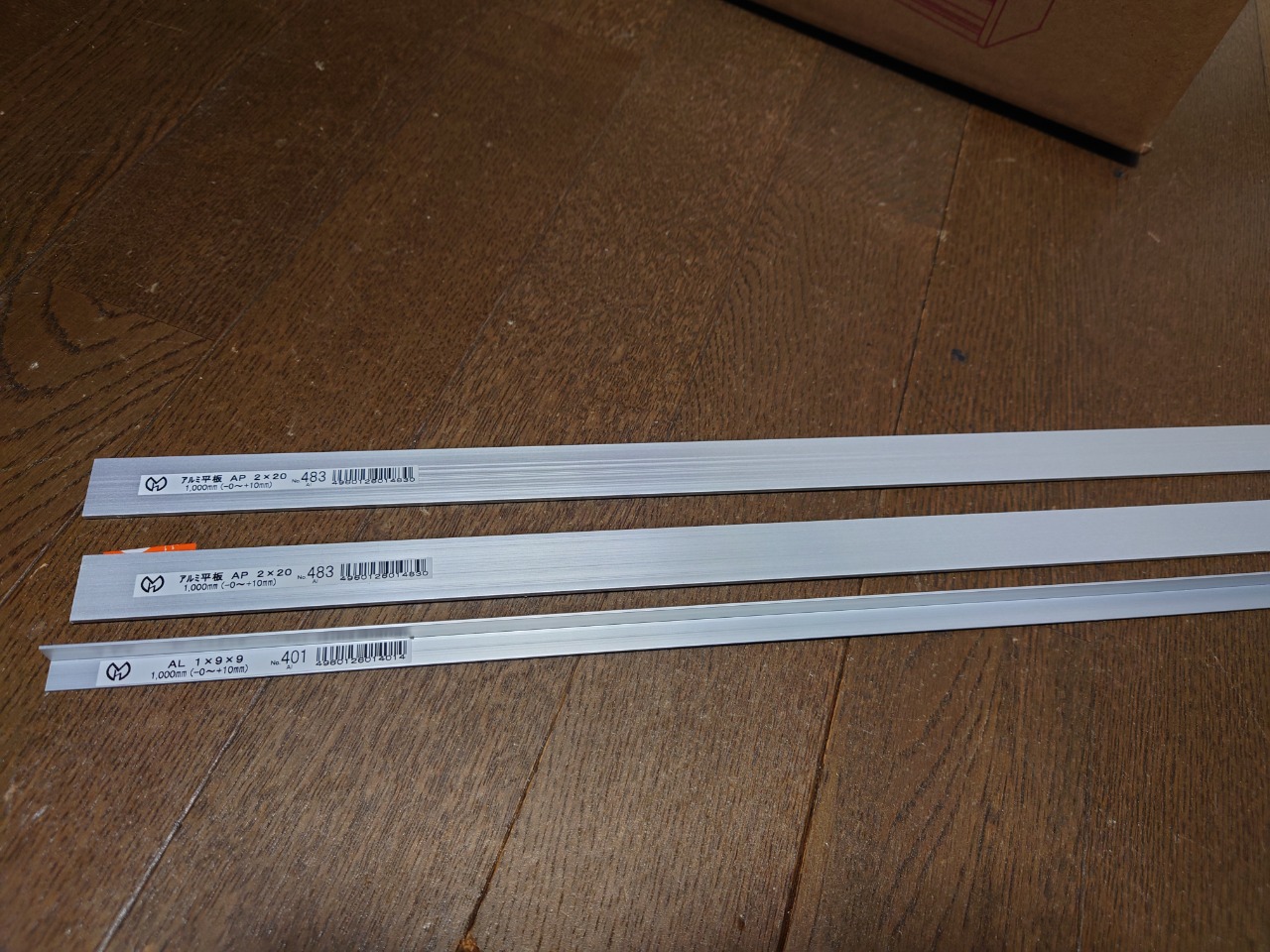

アルミ平棒　２×２０　＠５４７円なり　２本購入
アルミアングル　９×９　２７２円なり

このアルミ平棒を曲げていって上蓋のフレームを作りたいと思います。

アルミ平棒を考えナシに曲げると膨れや割れができてキレイに曲がりません。
何度か試しに曲げのテストを行いました。

いろいろやった結果、折り曲げたい部分を板厚の１／３ぐらいヤスリで削って、


バイスに挟んで曲げると、




まあまあキレイに曲げることが出来ました。


加工時に外側も表面が引っ張られますが、見栄えもそれほど悪くないのでこの方法で行きたいと思います。


現物合わせで曲げて行きます。

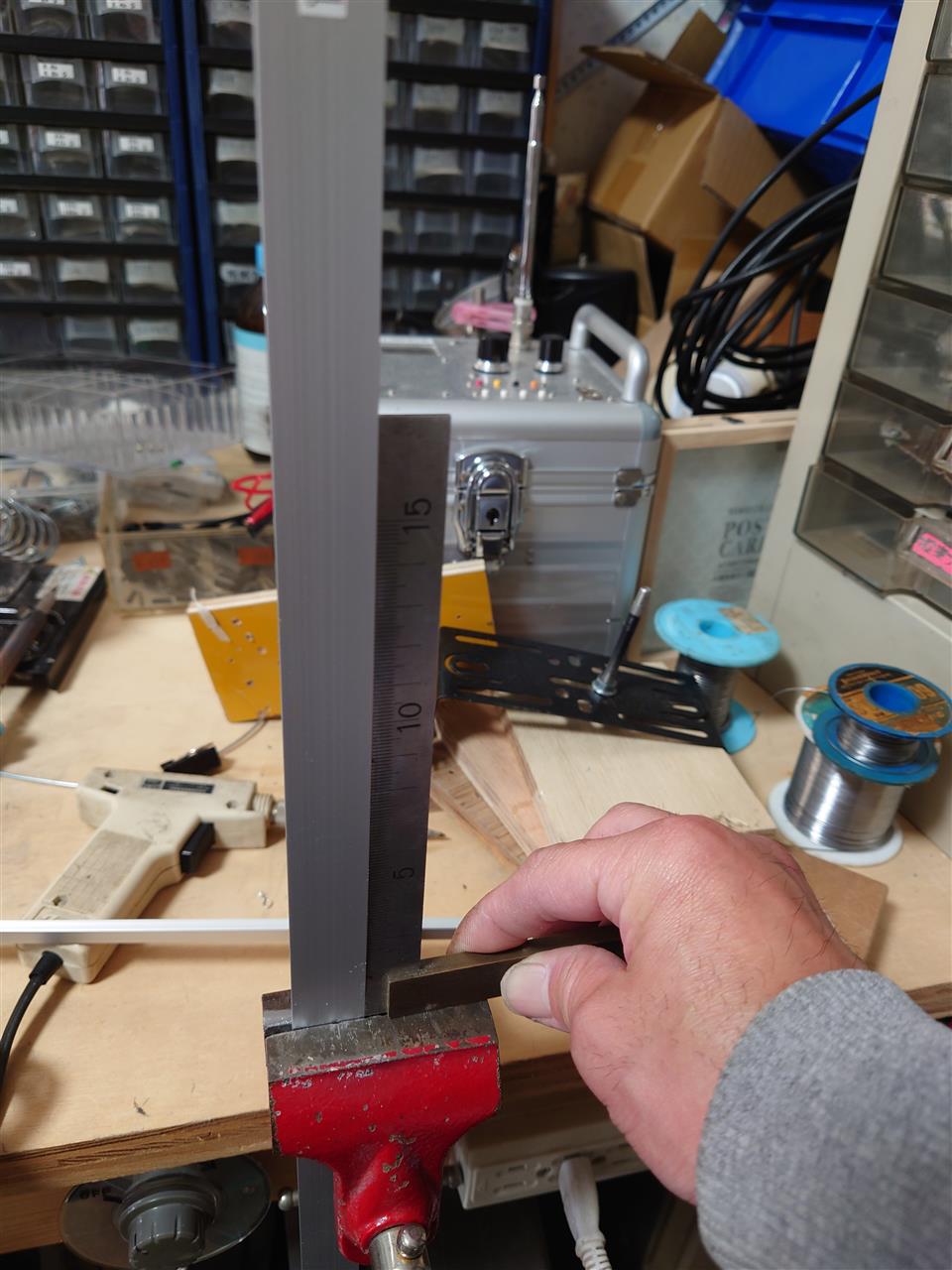

ちなみにバイスで挟んで曲げるときには、なるべく真っすぐに曲げられるよう、スコヤで直角を出して挟みます。
自分の感覚で真っすぐだと思っていても結構、曲がっているもんです。


手で曲げると力が集中するので木片で叩きました。

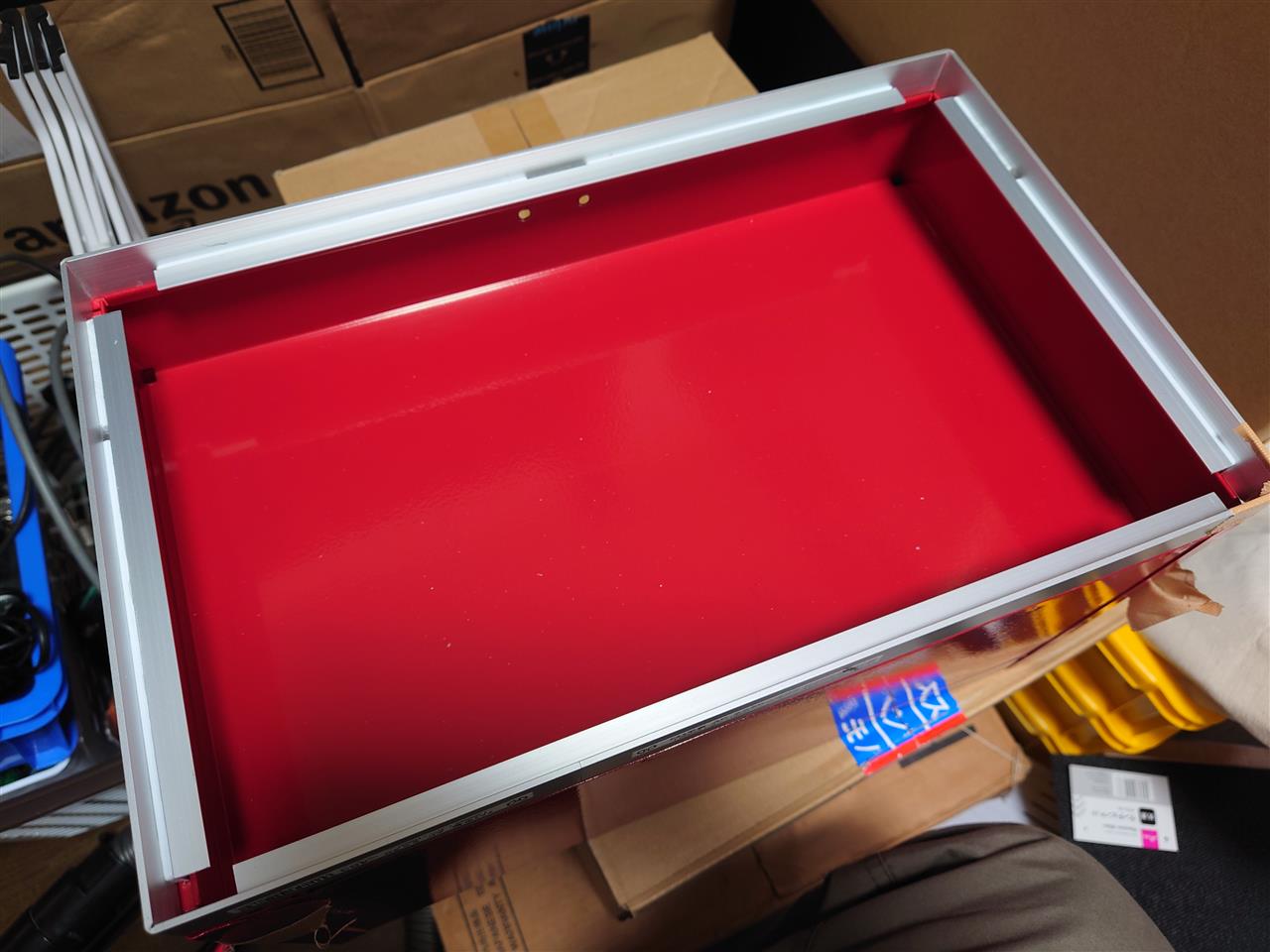

ぐるっと一周完成。
