今すぐ必要でもないので、安定化電源ＰＳ－３１の修理も気が向いた時にしかしていません。

今はクーリングファンがフレームに納まった状態。

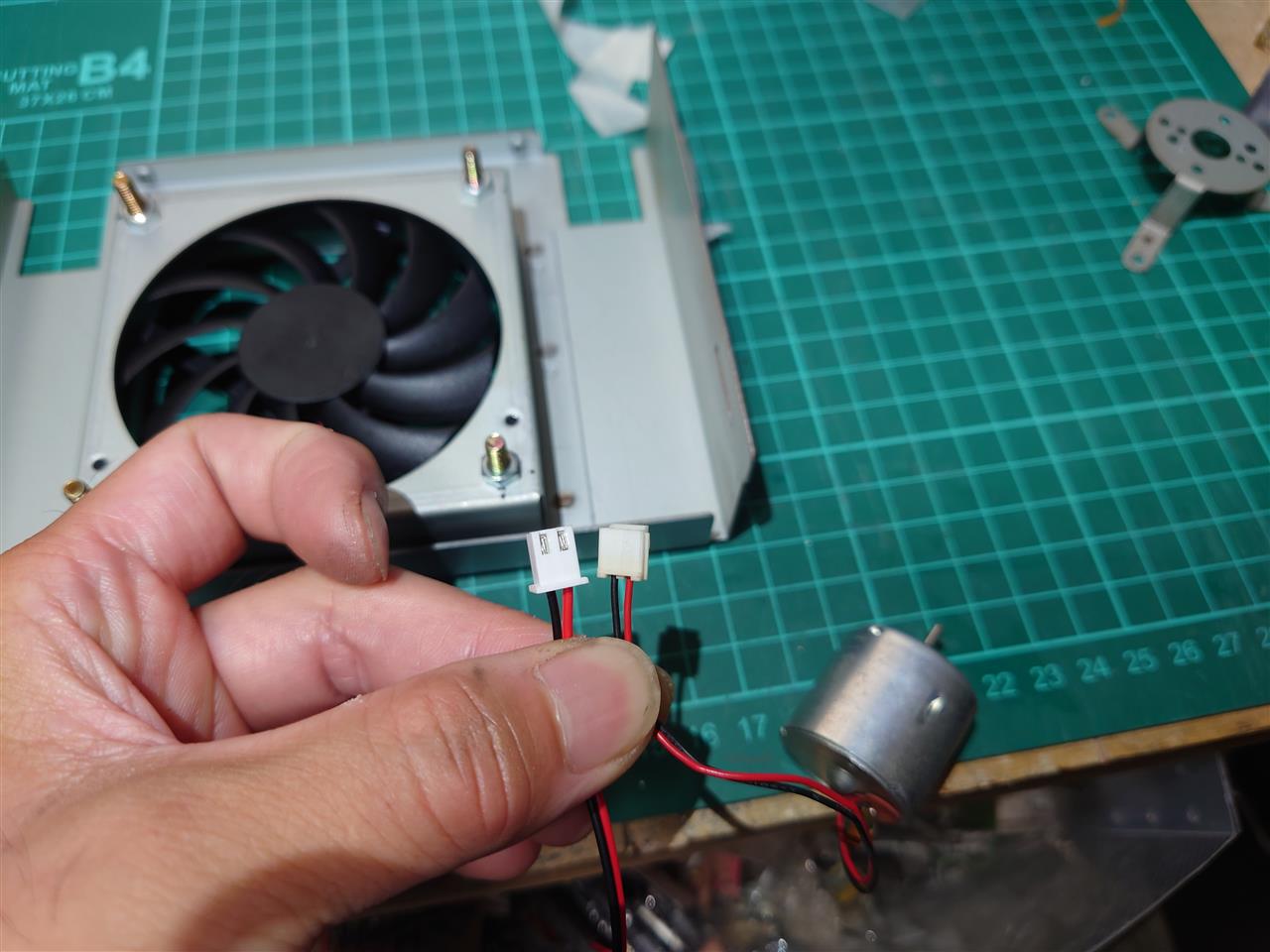

今回、ヤフオクで仕入れた中華製クーリングファンとオリジナルのファンのコネクタはこんな感じ。
似てるようで全然違う。
まあ、後で切った貼ったしよう。


コンデンサのクランプをタッピングビスで止めようとしたけど、あれ？おかしい、ぜんぜん止められない。


よく見たらクーリングファンのフレームがタッピングの穴を塞いでます。
そりゃそうだよな。(^^；
全く気付かず必死でドライバーを廻していました。

クーリングファンのフレームに下穴をあけてタッピングビスで止められるようにしました。

さらにもう一つ。

クランプの一部をヤスリで削って逃げ加工。


クーリングファンを止めてるナットに干渉するんです。

紆余曲折しながら作業は進みます。



インストール完了。


クーリングファンコネクタもオリジナルに変換。


基板上のボリュームにて負荷時１３．８Ｖに調整。

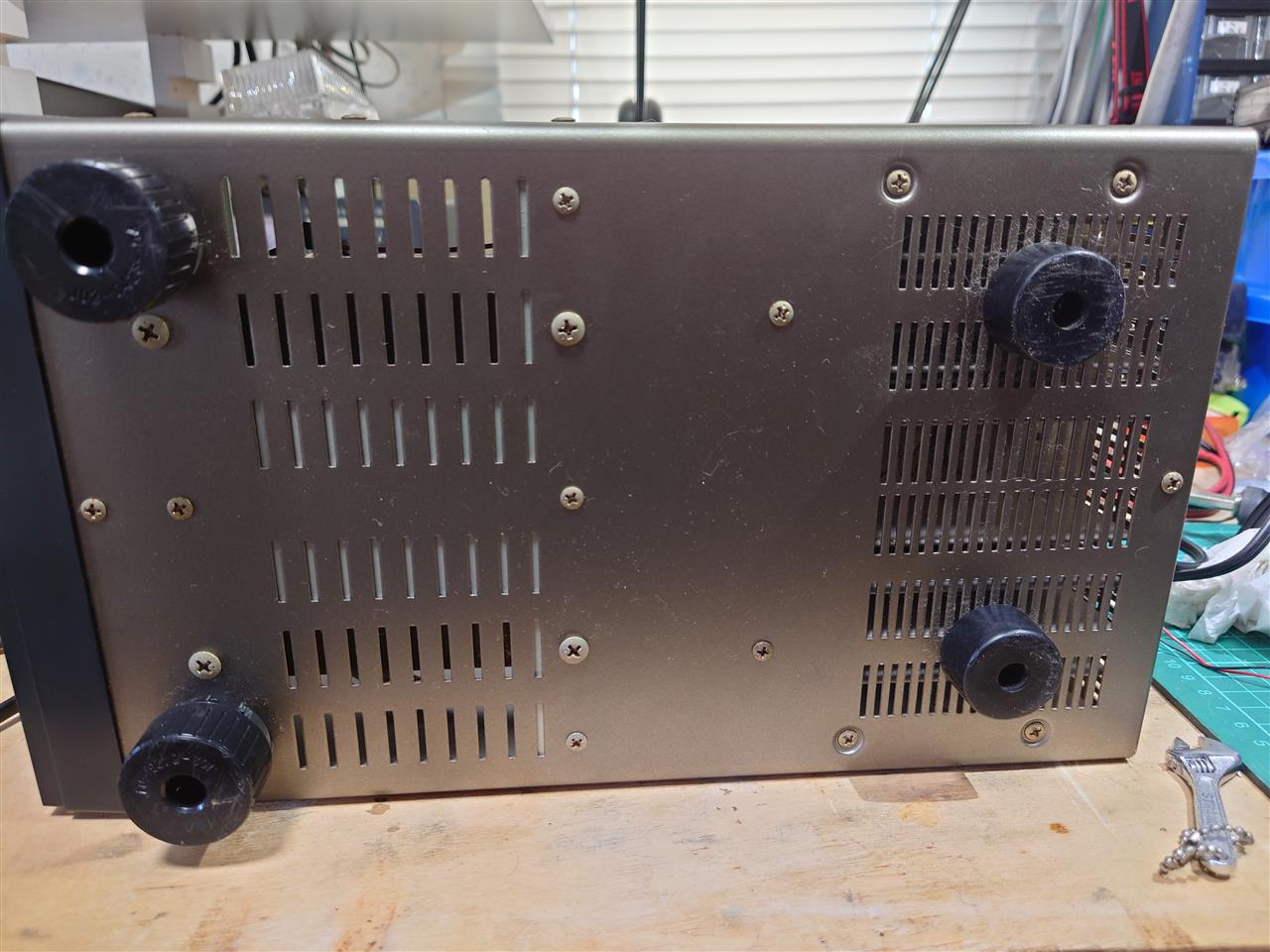

この機会にすべてのネジを増し締め。
結構、緩んでいました。

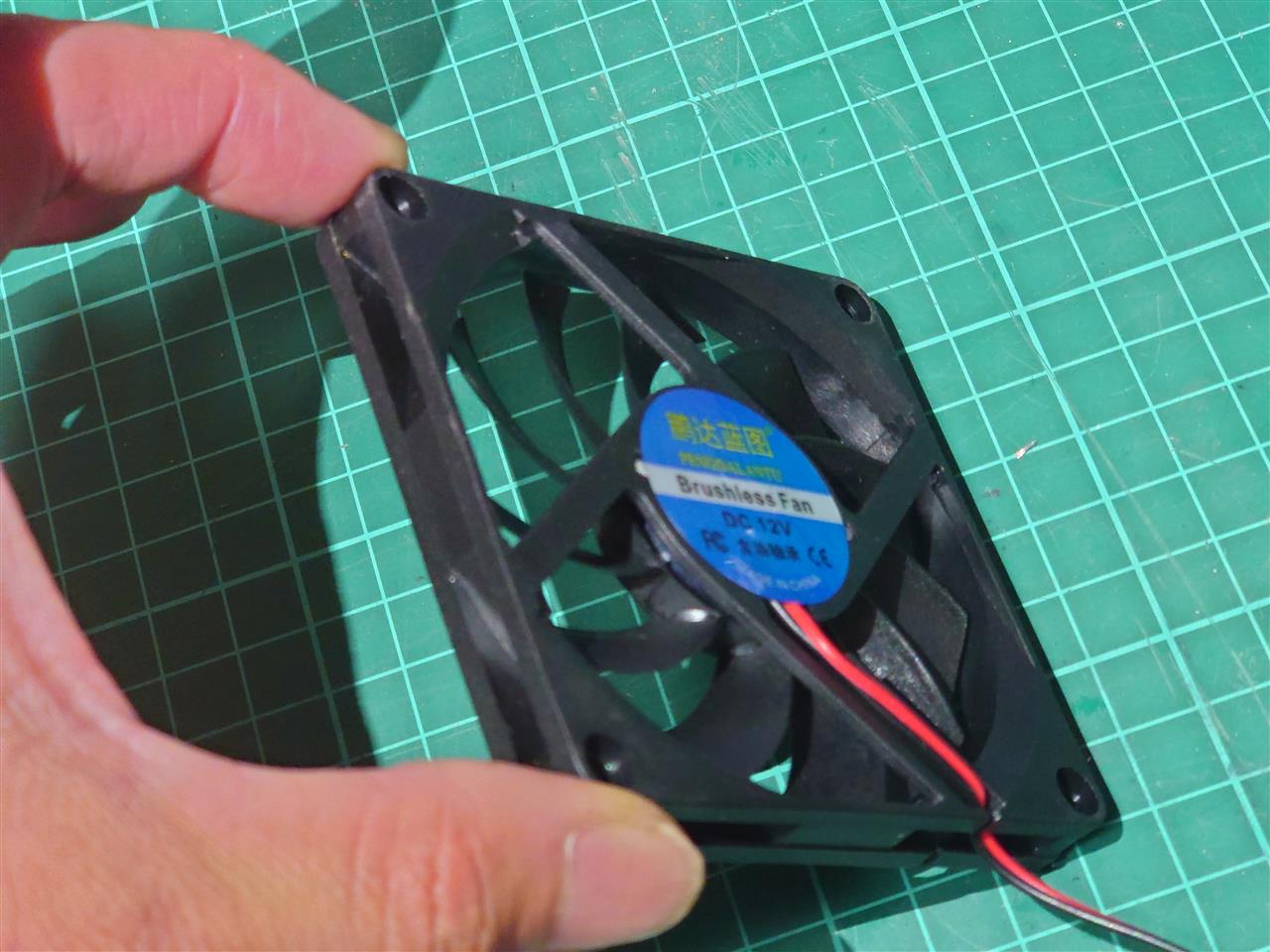

ヤフオクで落札したブラシレスファン


スペックはこんな感じ。

電源電圧： 12V
コネクタ: ：xh2.54-2p
定格電流:：0.15a ± 10%
気流:：30CFM ± 10%
ノイズレベル:：25dba±10%

なるべくノイズの少ないのを選びました。


厚さはこんな感じ。
結構薄いです。



ＰＳ－３１のフレームと並べるとこんな感じ。
ちょうどいい大きさです。


ステーが邪魔なので切り取ります。


弓ノコとヤスリで３か所切り取りました。


取付の穴を４か所開けました。
４ｍｍのネジで取り付ける予定なので４．５ｍｍの穴を開けました。

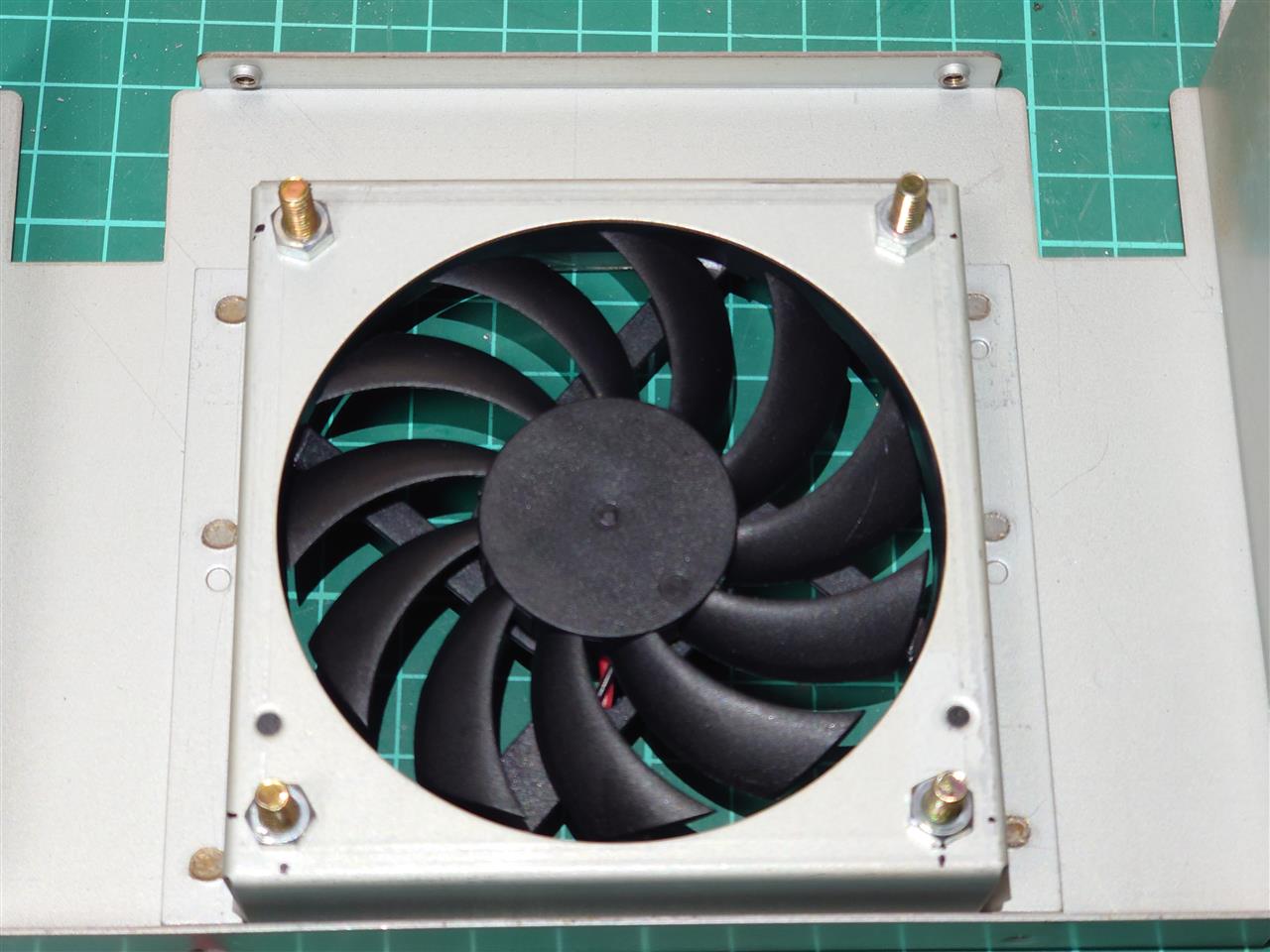

いい感じで収まりました。
「含油軸承」って書かれてますね。


反対から見てもピッタリの寸法で収まっています。

去年の９月から分解したまま放置プレイのケンウッドの安定化電源ＰＳ－３１

前回のブログはコチラ　←

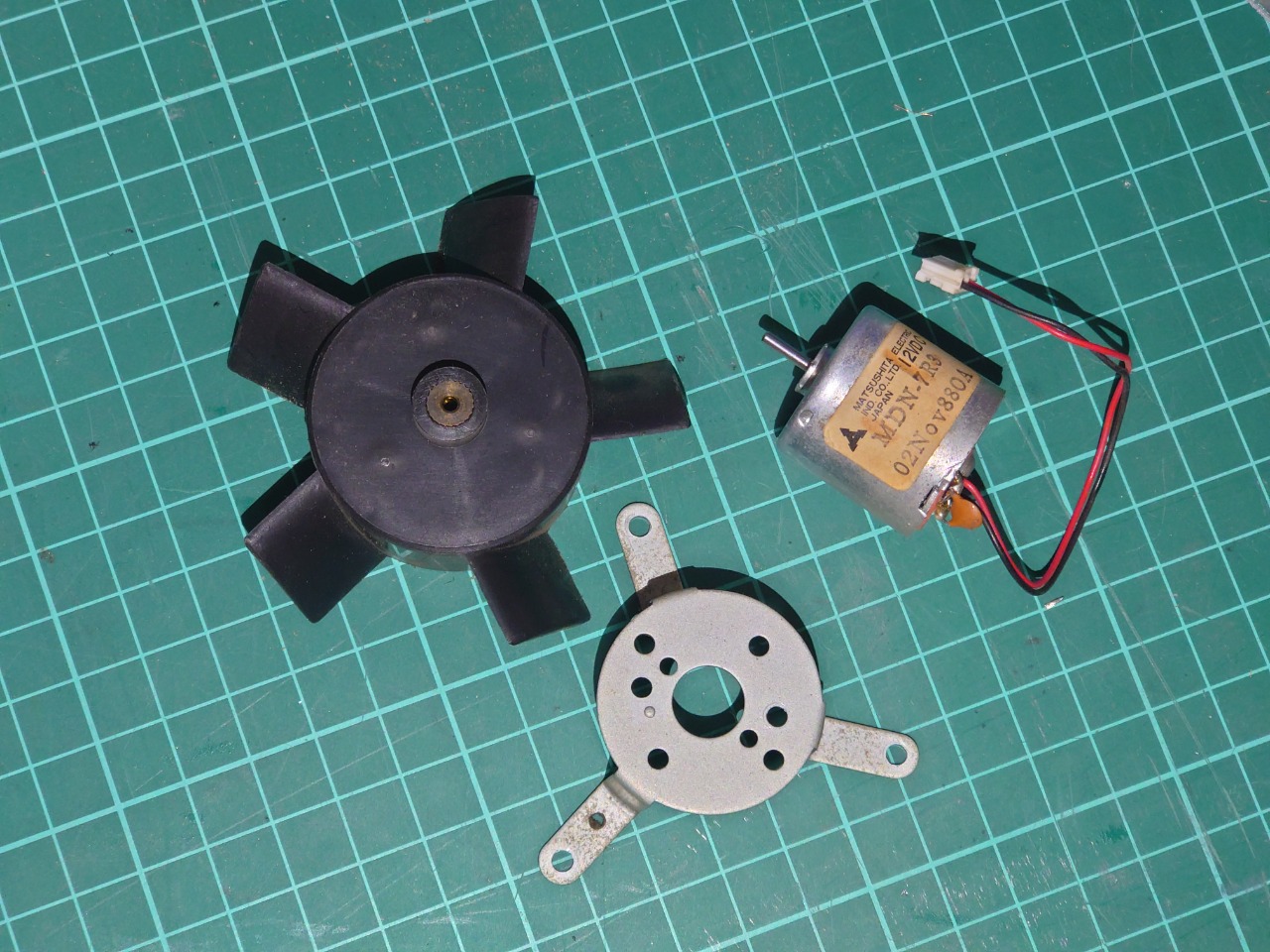

異音の元となるのがこのＤＣモータ

５枚羽のフィンが付いています。


安定化電源に繋いで１２Ｖをかけるとやっぱり異音が出ています。


松下電器　ＭＤＮ－７Ｒ３

新品の部品が出るかどうかも分からないし、出てもこの安定化電源を買った金額を上回ってそう。(^^；


カシメを外して分解しましたが、軸受けの摩耗はどうしようもなさそう。

そんななか、ヤフオクを見ていると手ごろなファンがありました。


ブラシレスファン　４００円なり（送料１２０円）


このファンが入ってた部分に納まってくれればいいな。


ちなみに、ケンウッドの安定化電源の型番はＰＳから始まる記号ですが、これは、パワーサプライの略だと思います。
そしてスピーカーはＳＰから始まる型番。
ＰＳとＳＰではパット見、混乱しそうです。

７月２０日　今年もオールＪＡ５コンテストが開催されました。
５エリアが主役になれるコンテスト、仕事の関係でフル参加はできませんが、
仕事帰りに移動運用してきました。

いつものお山に到着後、暗がりの中でアンテナ設営を行いました。

今回は７ＭＨｚのロータリーダイポールと、５０ＭＨｚのツエップアンテナを立てました。

２０：３０頃、設営完了。

何気にハンディー機で４３０ＭＨｚをワッチしていると、
「こちらは、Ｊ〇３〇○○　神戸市西区。どちら様かワッチ局ありましたら４３３テン　ヒャクアップ　コールよろしく」
アクティブなＯＭさんのＣＱが聞こえてきました。
強力に電波を飛ばしてきています、フルスケです。


さっそく呼んでみると一発で取ってくれました。(^^
１０分ぐらいラグチュー。

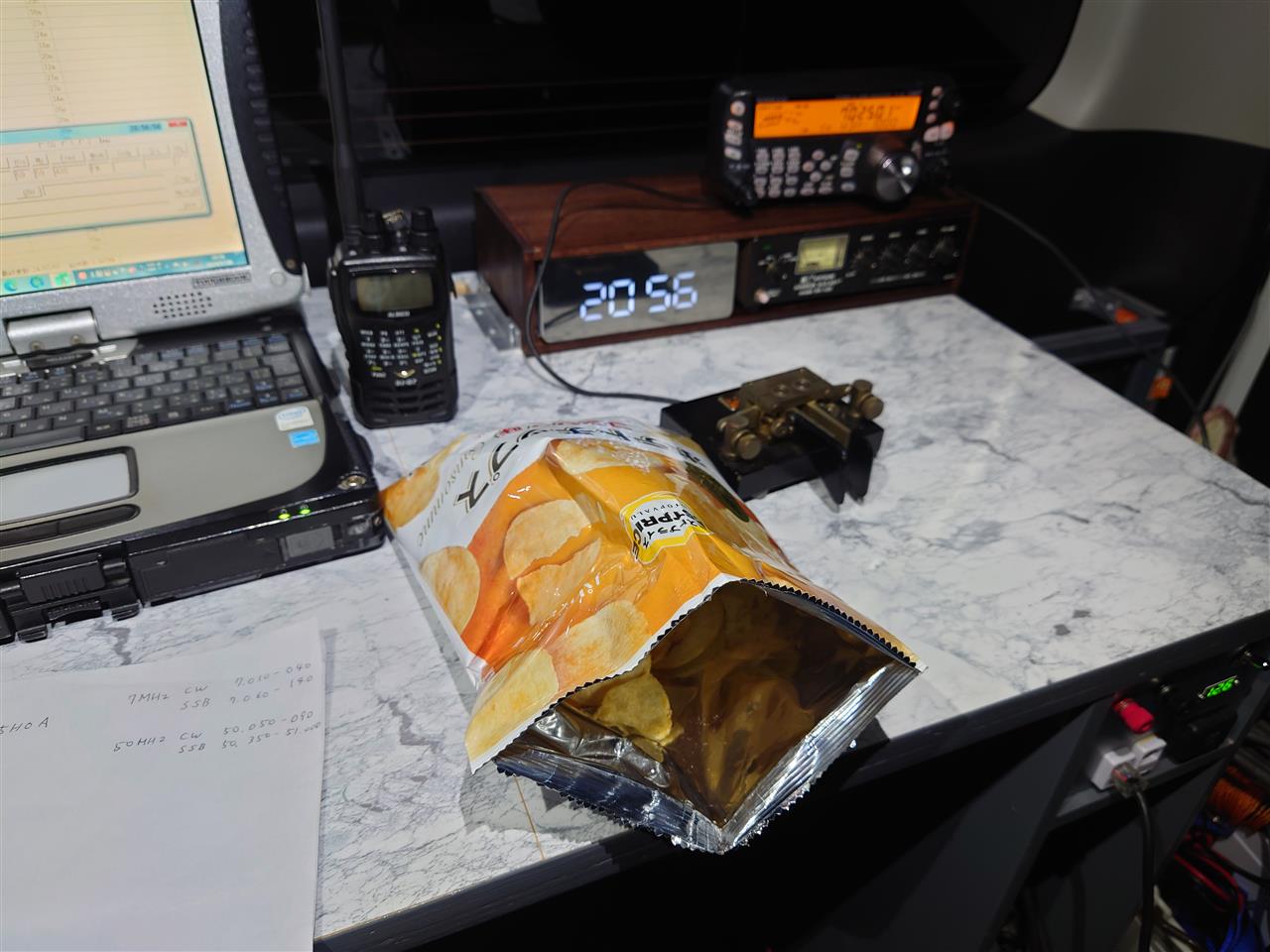

お菓子を食べながら２１：００まで待機。

２１：００コンテスト始まりました。

７ＭＨｚ電信でＣＱ出します。

中略

開始から２時間経って、仕事の疲れから睡魔に襲われました。
２３：３０ダウンしました。(^^；
５８ＱＳＯ

そのままホテルハイエースで車中泊となりました。


朝が来てちょっとだけＣＱ

撤収前にフォーンの周波数をグルッと回していたらＣＱが聞こえていたのでサービス。

久しぶりにマイクを見たら、カールコードの被覆が破れてみすぼらしい姿に。

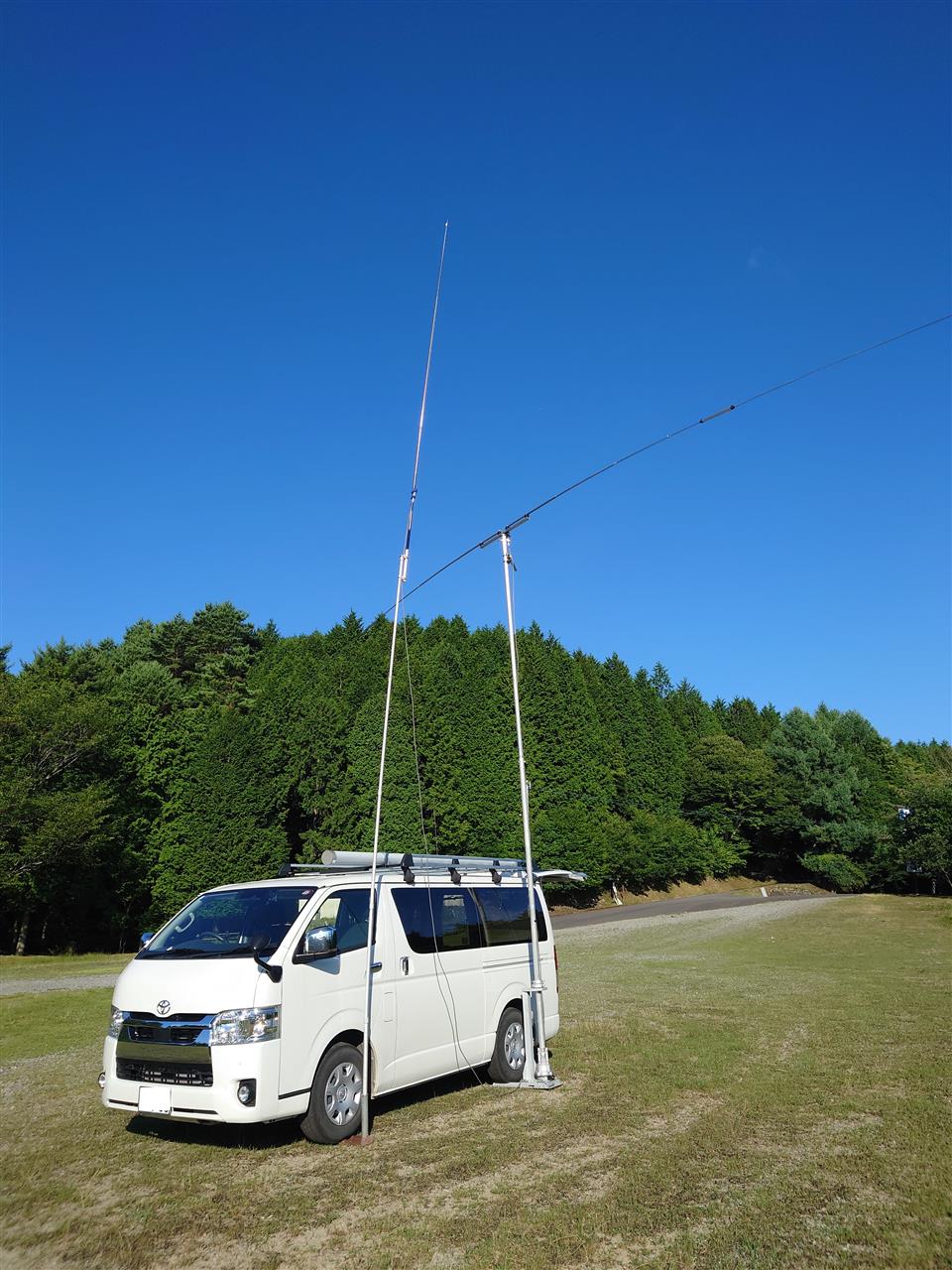

こんなロケーション。
撤収する前に記念撮影。


５０ＭＨｚのアンテナを立てたものの、大河原高原に移動している電信部門のＯＭにサービスしただけに終わりました。
（というかワッチしてもこの局しか聞こえてこなかった）

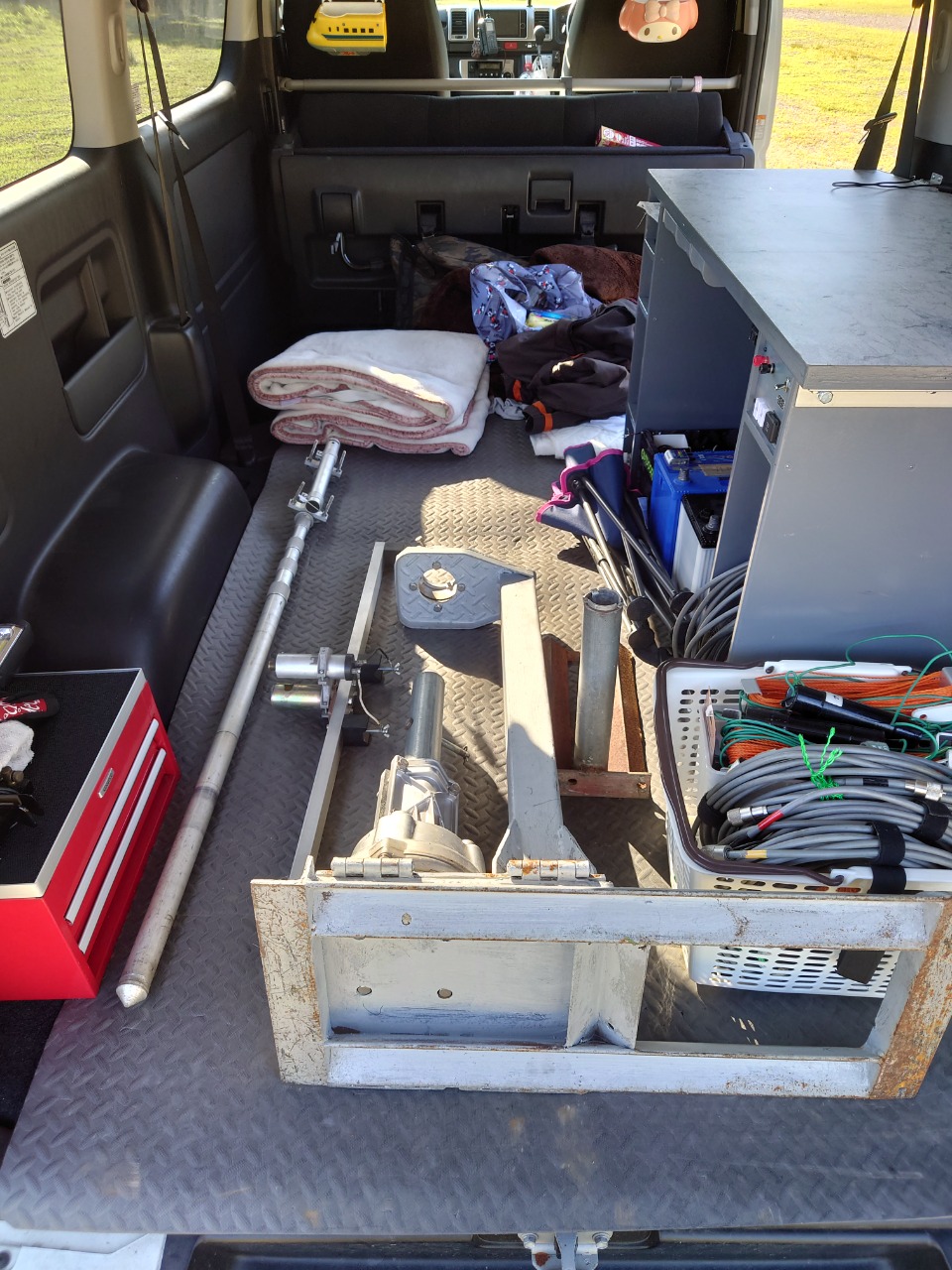

撤収完了。


ちなみに同軸ケーブルはレジかごに入れてます。
（ダイソー製品）


撤収後、そのまま会社に出勤しました。
会社でヒゲソリ、最近こんなんばっかり。(^^；

コンテストはトータル６８ＱＳＯ、２９マルチ、１９７２点でした。

今年も６ｍ＆Ｄｏｗｎコンテストの時期がやってまいりました。
これは６ｍから上の周波数で開催されるコンテスト。

学生の時に所属していた無線部では６ｍ＆Ｄｏｗｎコンテストのことを
ロクダンと呼んでいました。
なのでそれ以来ずっと、私の中でこのコンテストの呼び方はロクダン。

さて、私は４３０ＭＨｚで遠方と交信できることを楽しみに移動運用行っています。
夏になりダクトの発生も期待でき、ＨＦの部門が無いのでおのずと参加者も
多いであろうロクダン。コンテストナンバーも短いので大好きなコンテストです。

さて、今回はどれだけ交信できるかな？


サービス業のため土日は仕事。
いつものことコンテストは土曜の晩限定の参加です。


出勤前にバタバタで移動運用の準備。
では仕事いってきまーす。


仕事が終わっていつもの行きつけのお山到着。
辺りは薄暗くなってきたので急いでアンテナ設営します。

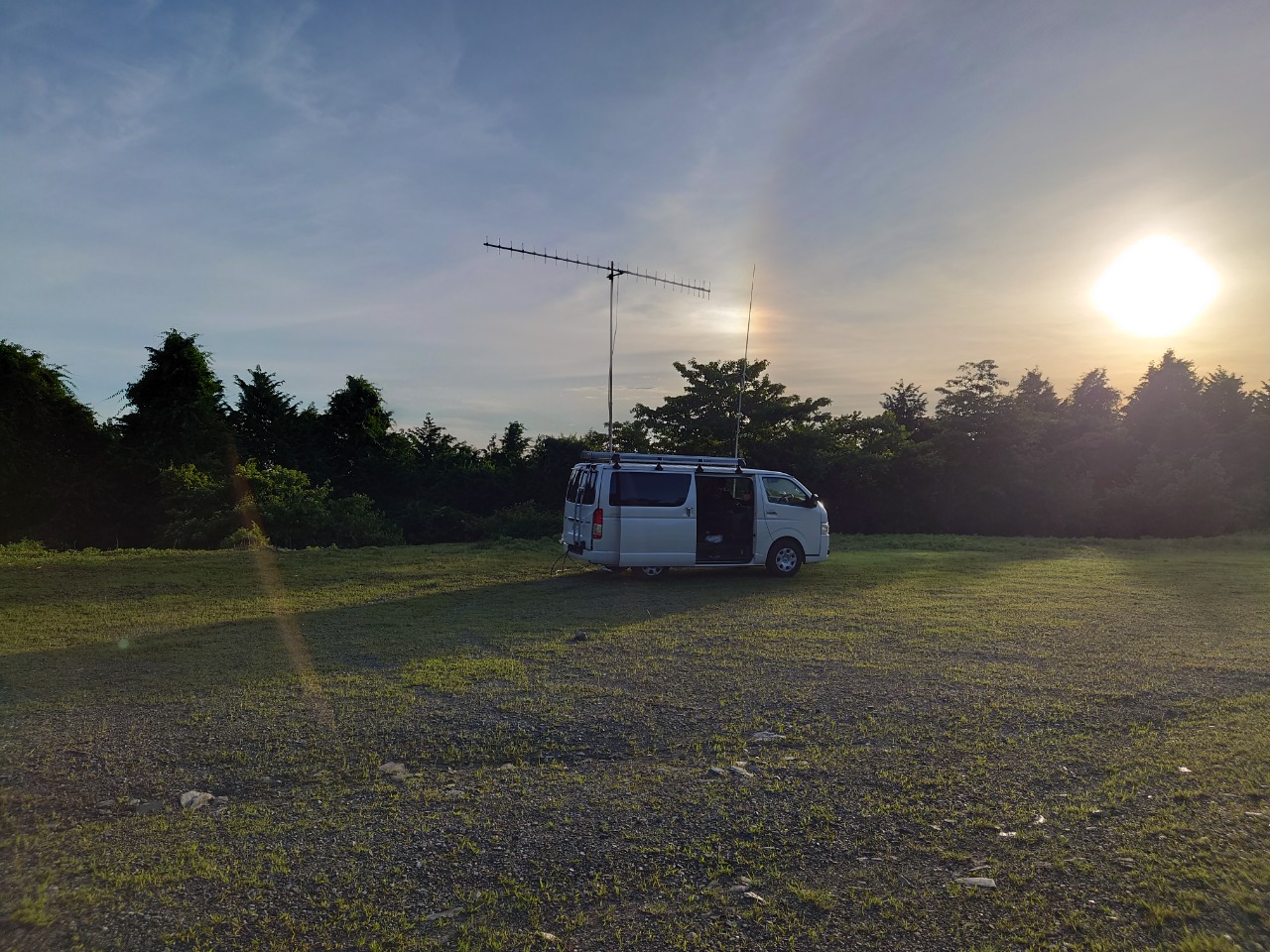

２５エレシングル八木設置。


ＧＰ設置。


２０分ぐらいでアンテナ設営完了。
今回はアンテナ切り替え機で八木とＧＰを切り替えて運用します。


今日、山を登ってくる前に購入したサランラップ。
（実際には一番安いヤツを選んだのでサランラップではない）
これは、

虫が入ってこないよう外からバックドアの隙間を埋めるため。

前の移動運用では、同軸引き込みのためにバックドアをすかしておいたら、
虫が入ってきて大変でした。

サランラップ作戦、これは我ながら大成功で虫に悩まされずに済みました。
サランラップを貼り付けるときには水をかけておいて貼り付けるとよく貼りつきます。

そんなこんなで２０時には全てのセッティングが完了しました。
ワッチしながら買ってきたお惣菜を食べます。

毎年７月７日の七夕は曇りで空は見えませんが、今日明日は天気良さそう。
星もたくさん見えました。


２１：００コンテスト開始。
４３０ＭＨｚ電信部門で参加。

ひたすらＣＱ　ＴＥＳＴ

０時過ぎたら全く呼ばれなくなって１時にＣＬ
車中泊しました。


朝起きて４局ほど交信。

アンテナ撤収する前に１４４ＭＨｚＣＷで２３局サービスして終了。


撤収！！

会社に行く前にコンビニでヒゲソリ買って出勤しました。


今回、４３０ＭＨｚ電信で５９ＱＳＯ、１８マルチでした。
まあごくごく普通な感じ。

マルチは、
０９　長野　　１２　千葉　　１６　群馬　　１８　静岡　　１９　岐阜
２０　愛知　　２１　三重　　２２　京都　　２４　奈良　　２５　大阪
２６　和歌山　２７　兵庫　　３１　岡山　　３４　鳥取　　３５　広島
３６　香川　　３７　徳島　　３９　高知

ただ、私の記憶が正しければ群馬県と交信は初めて。(^^
いつも通り西方向はダメダメでした。
