分解も無事に済んだので今度は組み立て。しかしオイルシール側と裏側キャップの二箇所が加締めてあったので再度加締めるのが心配。


取り付け前にボルト・ナット側にタップ・ダイスを通しておくのは基本。なおここは3/8UNCです。

ダンパーは塗装してあったが半分はがれていたので全部剥離しました。アームは塗装予定。

ダンパー裏側、シャフトを抜くためキャップをこじって壊したので下にある新たに作ったキャップ・パッキンを組み付ける。

セットして廻りを加締める。これでダンパーは完成、あとは組み付けるだけ。

足回りもOH塗装済みなので綺麗だ。ディスクローター・ハブもOHした際に塗装したのでこれまた綺麗。
今日は左側をOHしています。
さてこの続きはいつかな。

5/27の太田のイベントはいい天気で最高でした。何が最高か？スーパーカーかそれともサンバのお姉さんか？どちらも目の保養になりました、まばたきせず見ていたので写真はありません（笑）
しばらくイベントもないのでFダンパーのオイル漏れ修理を始めました。

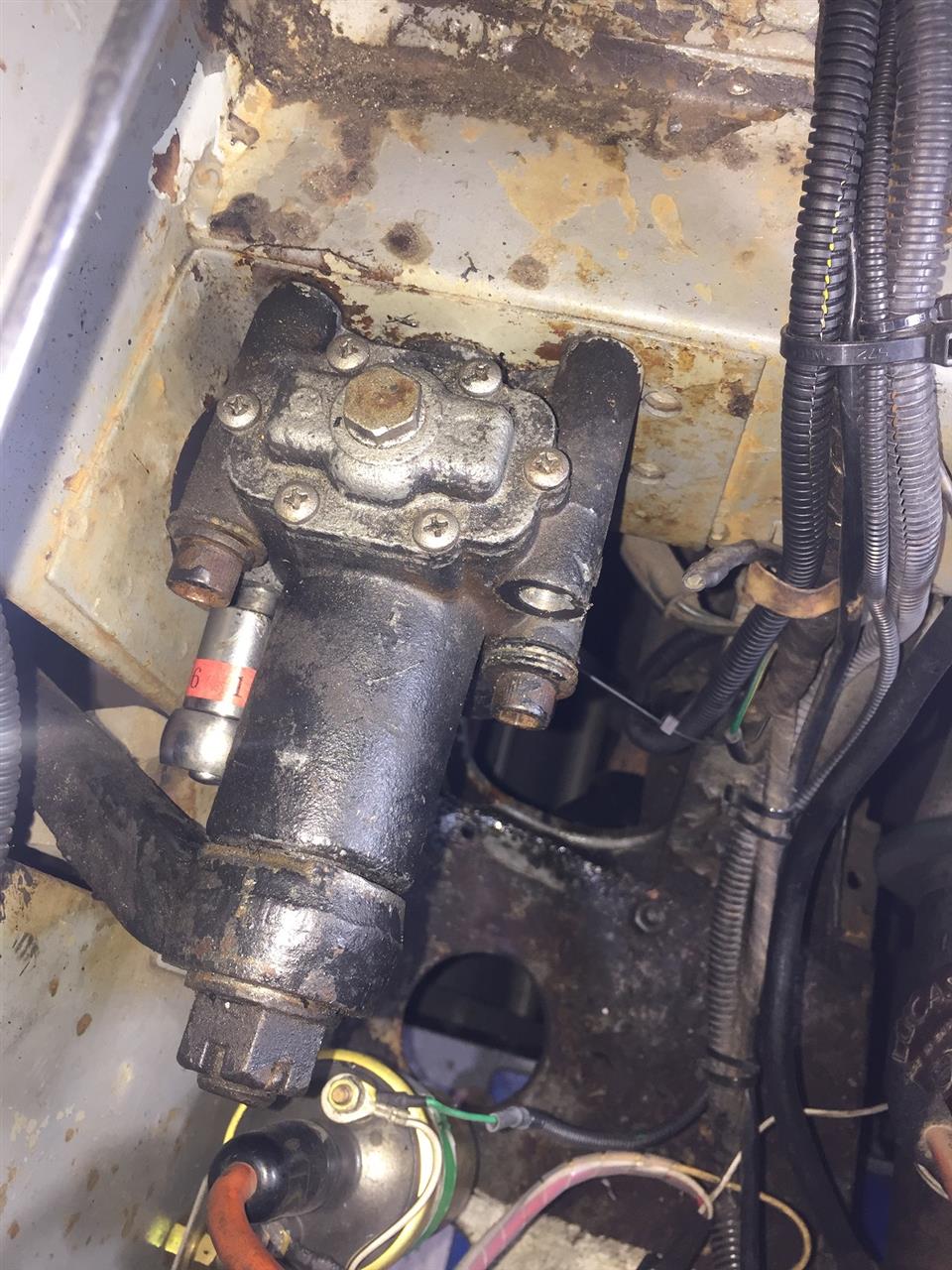

これがそのダンパー、英国車などではおなじみのアームストロングのカンチレバーダンパー。独特の構造だがオイル漏れが多いので普通のダンパーに変えることが多い。
まずは作業前にデーター収集。マニュアルなどにはOH情報はないので探すとモーリスマイナーオーナーズクラブサイトで詳しいOHが載っているのを発見、見ていると（読めない）何だか出来そうか気がしてきた。

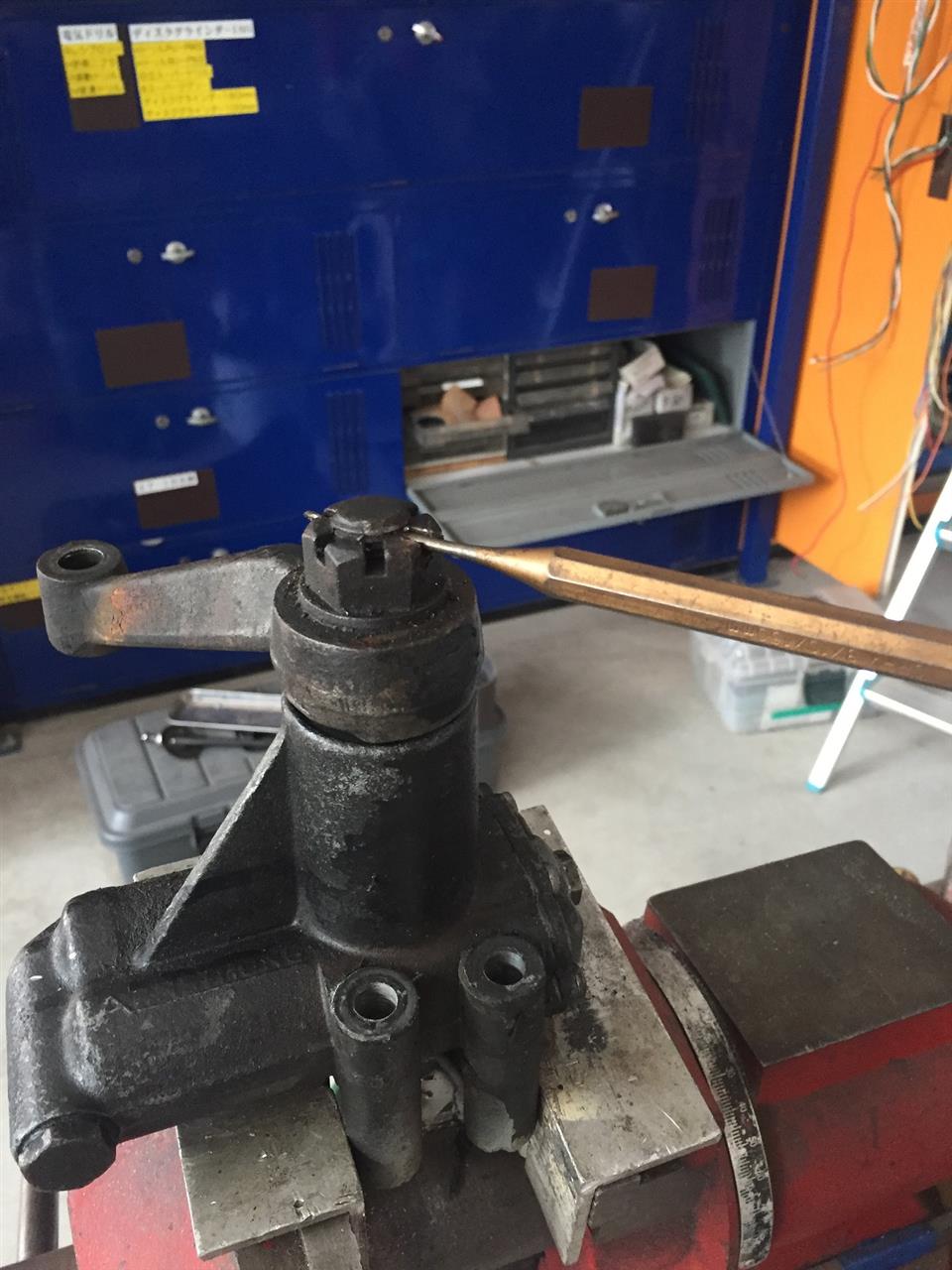

まずは本体取り外し、これが案外大変。四本の3/8のキャップスクリューで止まっているのだがどういうわけか一番取り外しにくいところが六角ボルト。何で？この一本が錆びているようで渋い！きつい！堅い！の三拍子。ここは袋状なので裏から潤滑剤などを掛けることも出来ない。やっとはずれ今度はこのナットの割りピンの取り外しが大変。引っ張れば切れるし、叩けば曲がる。もう一回り細い割りピンでもいいんじゃない。

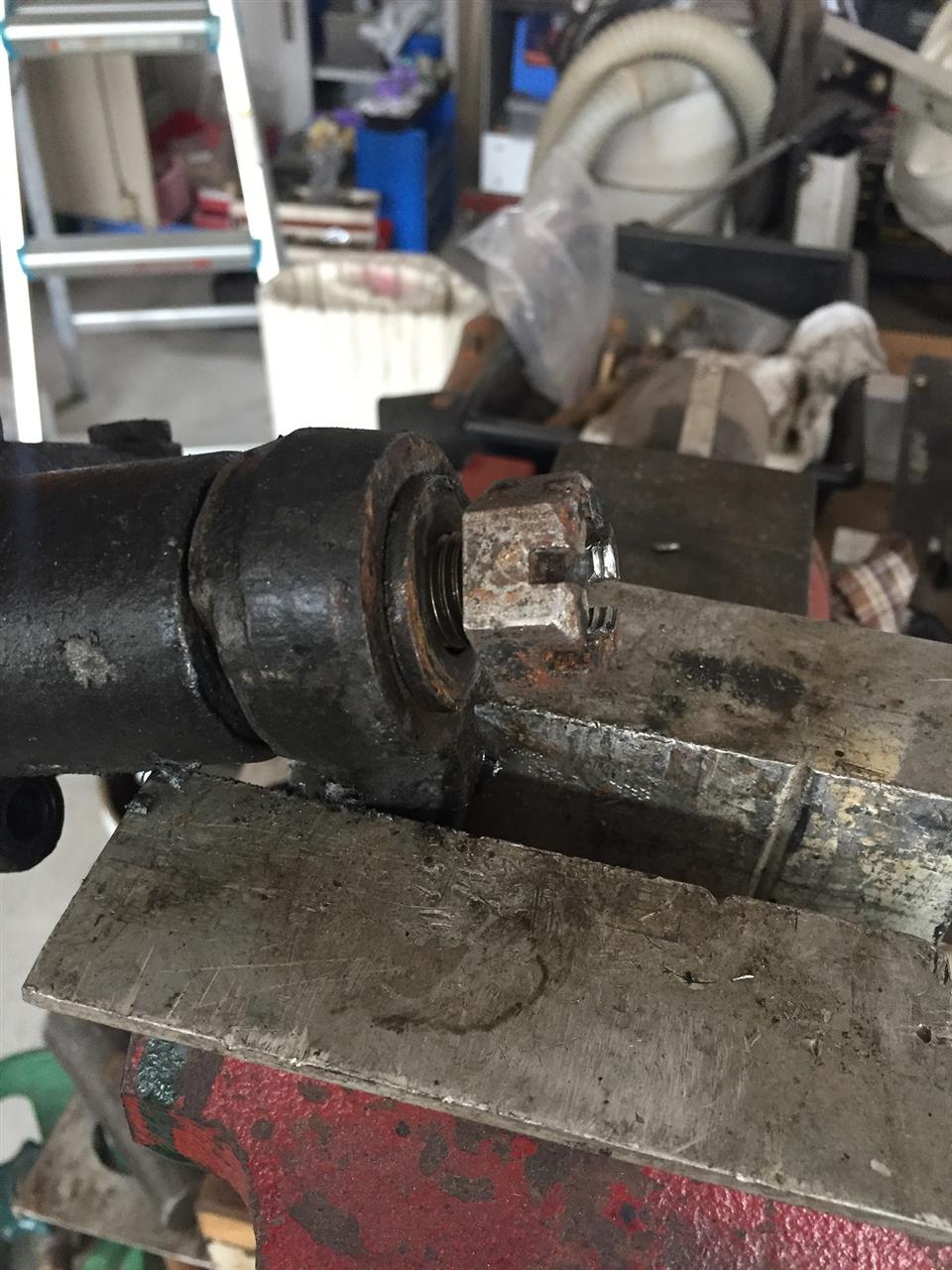

割りピンが抜けたのでナットを緩めるとこれまた途中から例の三拍子。60ｃｍのソケットハンドルでも回らない、おかしい、何か原因があるはず、よく見るとボルトの先端が若干つぶれている、誰だこんなところを叩いたのは（怒）
おかげで今日は筋肉痛です。

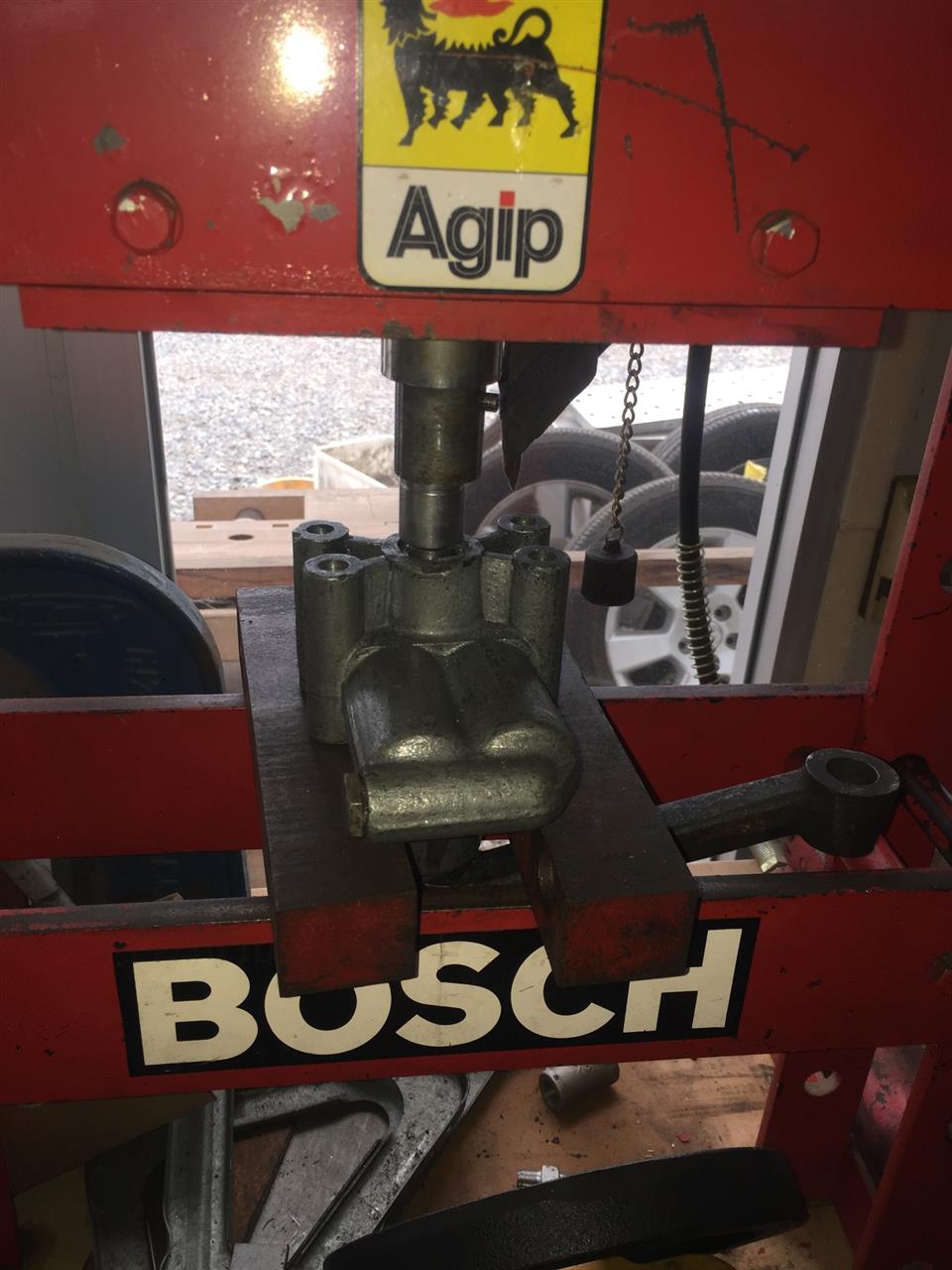

あとは分解するだけ、裏側のカシメてあるキャップをこじって外しシャフトを油圧プレスで押し出す。

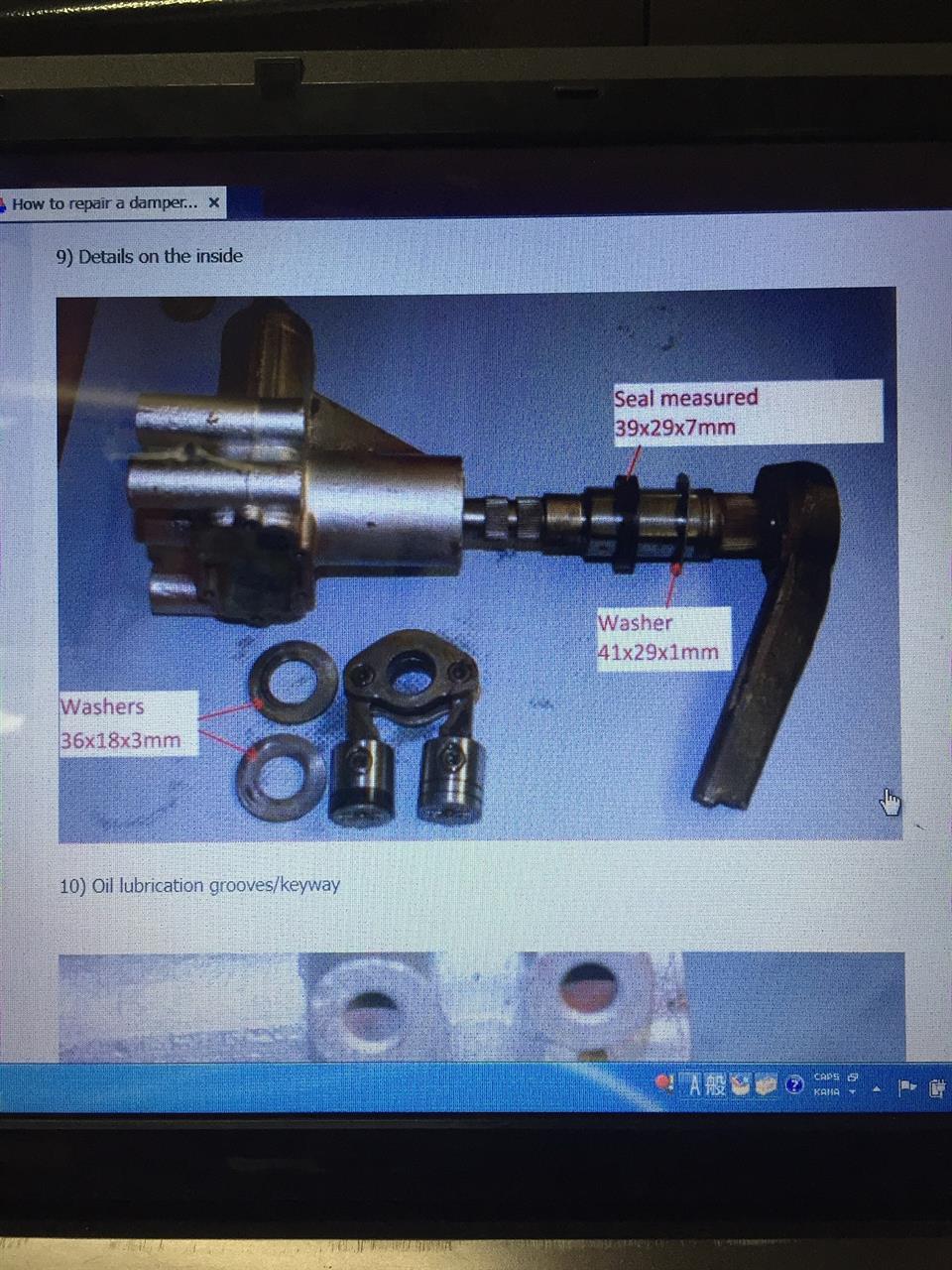

これがオーナーズクラブの資料の一部、これを元にオールシールを手配しておいた。ただ外径39mmというのは日本の規格では無い様なので40ｍｍを使うことにした。そのためにはダンパー本体をフライスで1ｍｍ拡大する必要がある。
まず各部の状態確認と寸法確認すると何とオイルシール取り付けの寸法が38ｍｍ！何度計っても8ｍｍ！38ｍｍであれば規格品である。なんてこった。でも本体の加工をしなくてすむ。慌てて再発注しました。

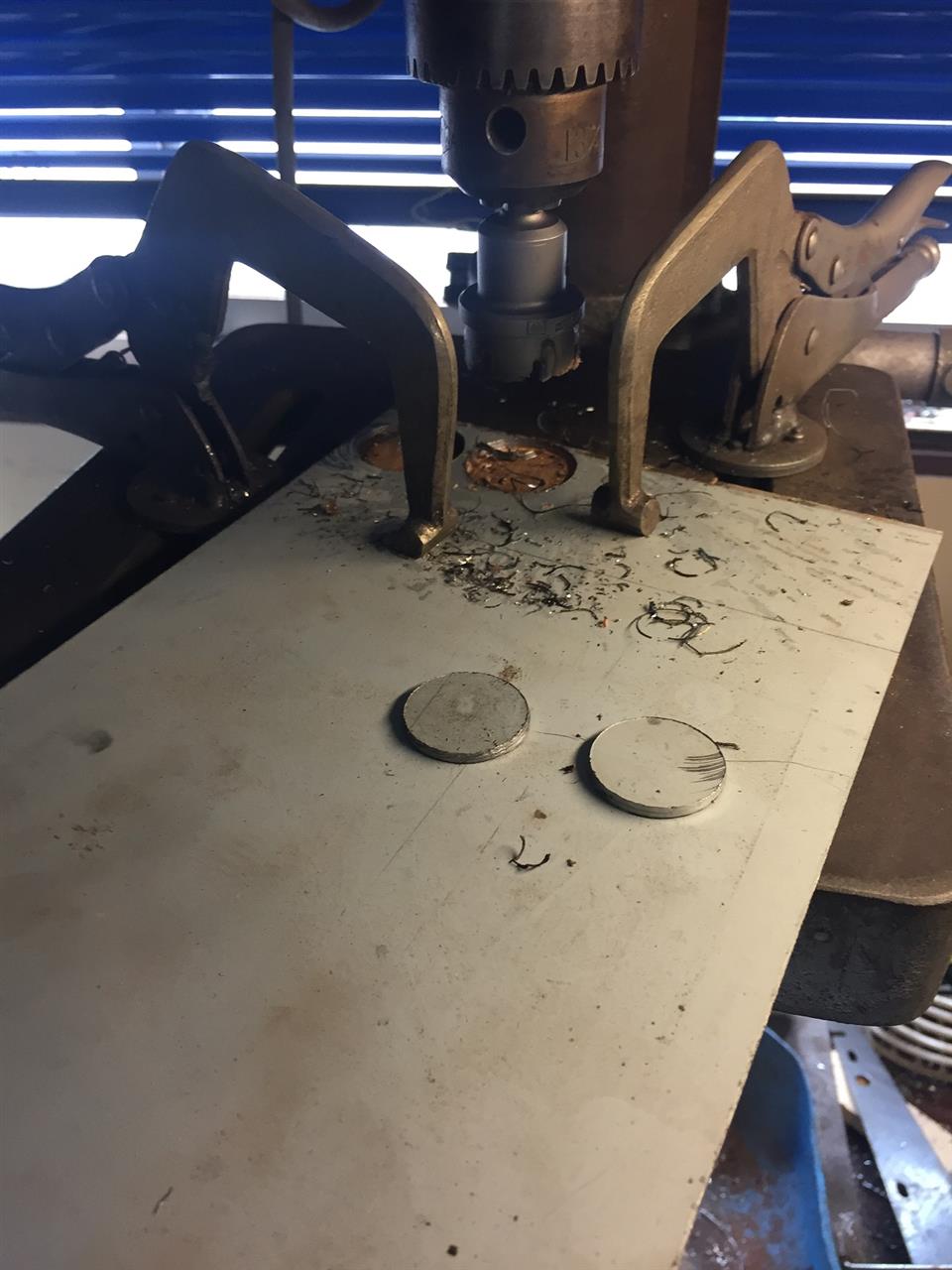

ダンパーのシャフトを抜く際に本体裏側のカシメてあるキャップをこじって取ったので手持ち鉄板で作ります。外径26ｍｍなのでホールソー30ｍｍを使うとちょうどいい、でもセンターのドリルは取り外す、穴が開いちゃうからね。

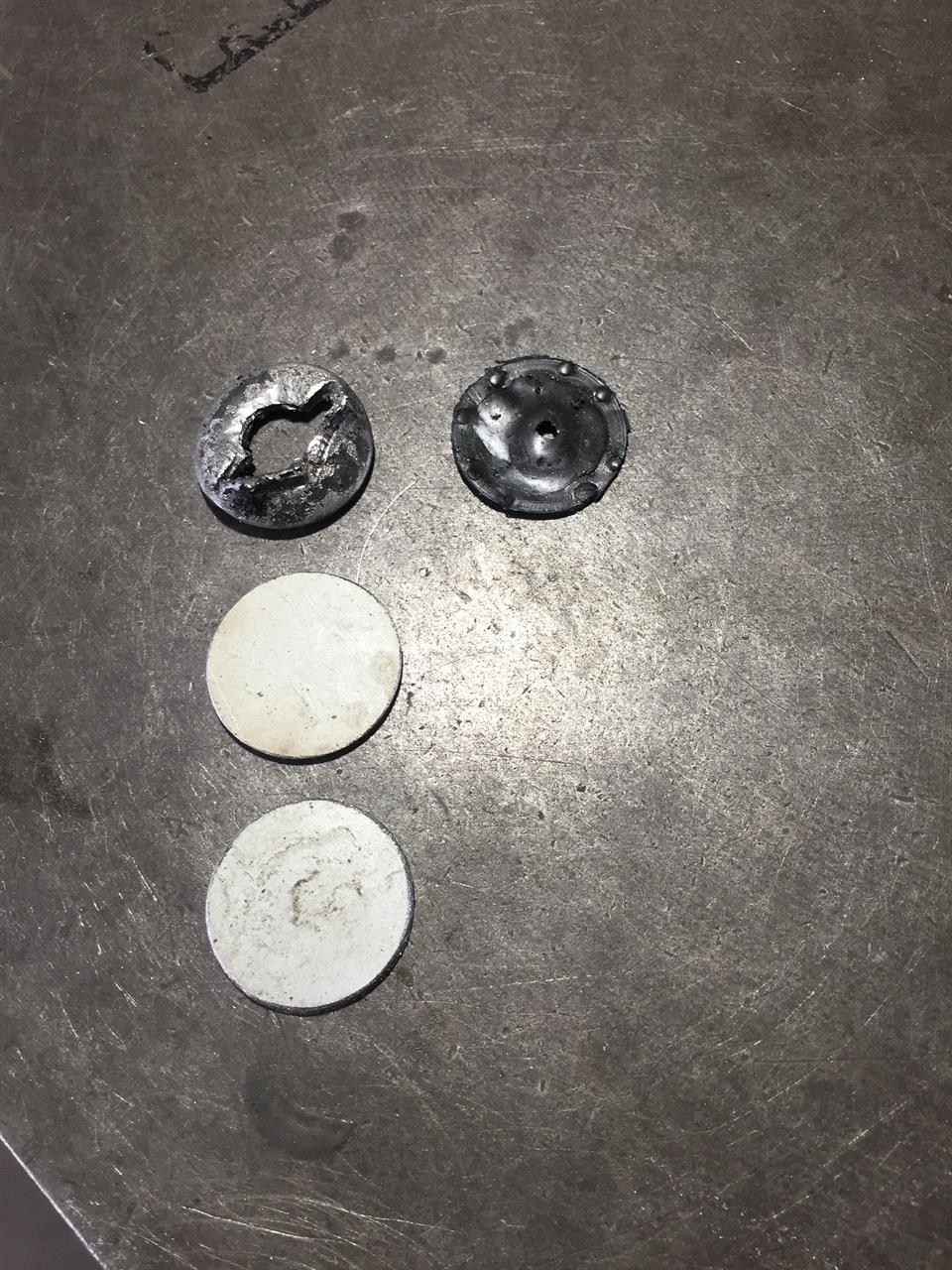

上の左がそのキャップになる、右は間に入るパッキン、これも作らなければならない。
下二つが作ったキャップ。後はオイルシール待ち。
さてこの続きはいつかな。

先日完成したはずのテラス、早速改善しました。

大雪や強風時に使うサポート棒ですが普段は外しておいてもいいがメーカー品のように梁下に収納出来るようにした。手持ち材料を使いサポート棒を引っ掛けて収納する。

ITハンガーと言って袋状の所にガッチリアンカー固定できる。これを加工してちょうど梁に開いている穴に固定する。

こんな感じ、先についている丸いものは床に埋め込んであるアンカーナットにねじ込んでこれにサポート棒を固定する。
これで本当に完成。
明日は県内のイベント参加。天気は良いようだ。
さてこの続きはいつかな。

ほぼほぼ出来上がったテラス、残りは雨どいとサポート棒だ。
雨どいを買おうと近所のホームセンターへ行ったら案外高いしテラスに使うにはちょっと大きいにも気になる。

代わりにこんなものを買いました、これ軽天材のスタッド、穴が開いているが大きさといい形といい使えそう。値段も1/3。穴は端切れで埋めてしまう。

雨どい金具もワンオフ、手持ちのアルミで造った。金を掛けないためには代わりに時間をかけて作るしかない。

テラス用の縦どいも細い割りに高いのでVU管を使う。でんでんも既製品はいい形のがないので手持ち塩ビ板で作る。

エルボが一個足らなくなったが買いに行くのが面倒なので久々に塩ビ溶接をした。細いノズルから熱風が出て溶かして溶接します。

縦どいの固定はタイラップを使う。

サポート棒の上側、ネジを緩めて移動できる。
サポート棒は真ん中でなく出入りに邪魔にならないよう端によっています。ただ大雪や強風の際は中央に取り付けられるようにしています。
通常は外しておいても問題ない。

サポート棒下部はピンで固定しています。取り外しも工具無しでできる。
さてこの続きはいつかな。

先日から作業していたガレージ前のテラスがほぼほぼ完成しました。残りは雨樋とサポート棒（積雪や強風対策）です。

ポリカ板を張るとテラスらしくなる。このポリカ板が高いんです、一枚４～5000円する。でもはあの大雪の際につぶれたテラスの物を貰っておいたものなんです。やっと使うときが来た。

左側の既存テラスと高さ角度は同じにしてある。このときには右端がまだ張ってない。

今度は母屋の二階から、これなら分かるかな。これで出幅９尺全長15Mのテラスが完成。

土間コン部分に穴をあけた柱部分にもコンクリを練って仕上げました。

雨樋は安いのを探してます、そしてサポート棒を作っておりこれはテラスの梁部分に取り付け40角のパイプを取り付けます。材料は再利用なのでこんな色になっています。サポート棒は取り付け場所を変えたり使わないときは梁にしまえるようにする予定です。
