立て振れ電鍵で汚い符号を出すよりか、エレキーでキレイな符号送出を信条とする私。

・・・まあ、符号はキレイでも訂正符号を打ちまくりですが(^^；

キットのエレキーとか、自作頒布品のエレキーとか、リグ内蔵のエレキーとかいろいろ触ってきましたが、どうもフィーリングがしっくりきません。
唯一、しっくりくるのがカツミのエレキーＥＫ－１２９。
これは学生のころから使っているので手になじんでいるのかもしれません。
ＥＫ－１２９は今、ハイエースに設置されています。

自宅で運用するぶんにもう一台欲しいなと１年ぐらいヤフオクでウオッチしていましたが、だいたい最終落札価格が１万円ぐらい。
なかなか手が出る値段ではありません。

最近、ジャンク４４００円で出品されていて、終了間際まで誰も入札されていません。
これはいけるかな？と入札すると、競合することなく落札。

届いたのがこちら。



一見、キレイに見えます。

ツマミの一部に堀が堆積しているのを見ると、手間をかけてクリーニングしたことがうかがえます。


内部は超キレイ。
電池の液漏れ跡などもありません。


早速、パドルを繋いで動作チェック。

基本機能はバッチリいけました。

ただ、電源スイッチとＴＯＮＥボリュームにガリあり。
ボリュームもガリってって、音量の変化量がおかしいです。いちばん絞っても音量が中ぐらいで鳴ります。


ボリュームの抵抗値を測定するとまるでダメでした。


ということで手持ちのボリュームに交換します。
１ｋΩ　Ａカーブがついていました。
手持ちはＢカーブでしたが気にしません。


軸がちょっと長かったので５ｍｍぐらいカットしました。


１０ｋΩ　ＣカーブのＴＯＮＥボリュームも交換。
手持ちはＢカーブでしたが、まあ一度設定すればほぼ触ることが無いので問題ありません。

ボリューム交換後は快適に使えるようになりました。
シャックのＴＳ－６９０とＴＳ－７９０につないで活用しようと思います。


さて、いつも思うのですが、自分の打った符号ですが、夜間家族が寝てる時にウルサイと言われたり、周囲が騒がしくて聞こえにくいときとかいろんなシチュエーションがあります。
リグのサイドトーンを調整しようとしてもリグ側で設定を変えるのが面倒なので、エレーキのツマミを廻してサッとすぐに変えられるのはＦＢです。

一時、話題になったガチャガチャの電鍵ですが、、、

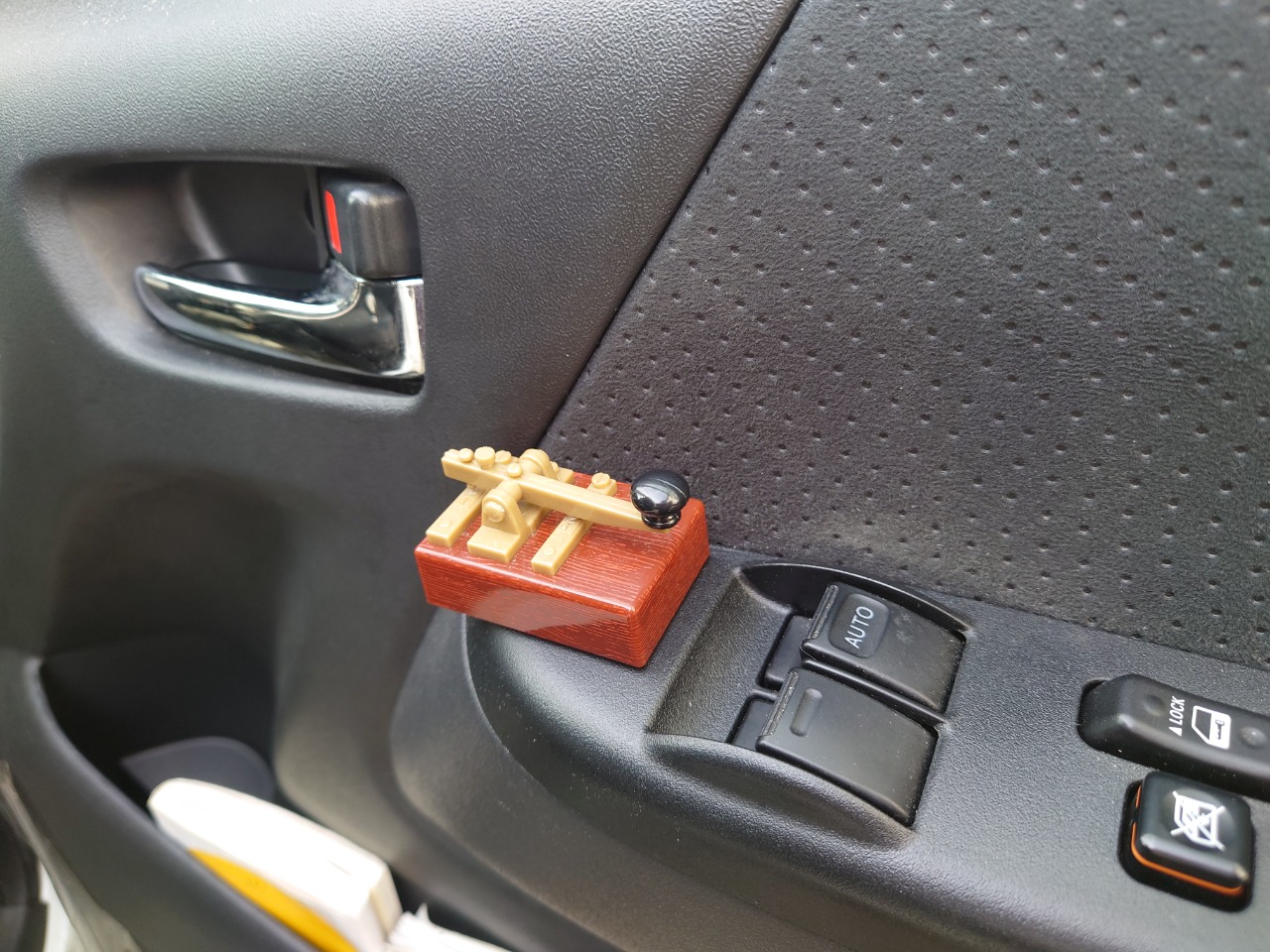

私はハイエースの運転席のドアトリムに貼付けて遊んでいました。

最近、電池が無くなったのか、キーダウンすると単点の連続送信状態になってました。

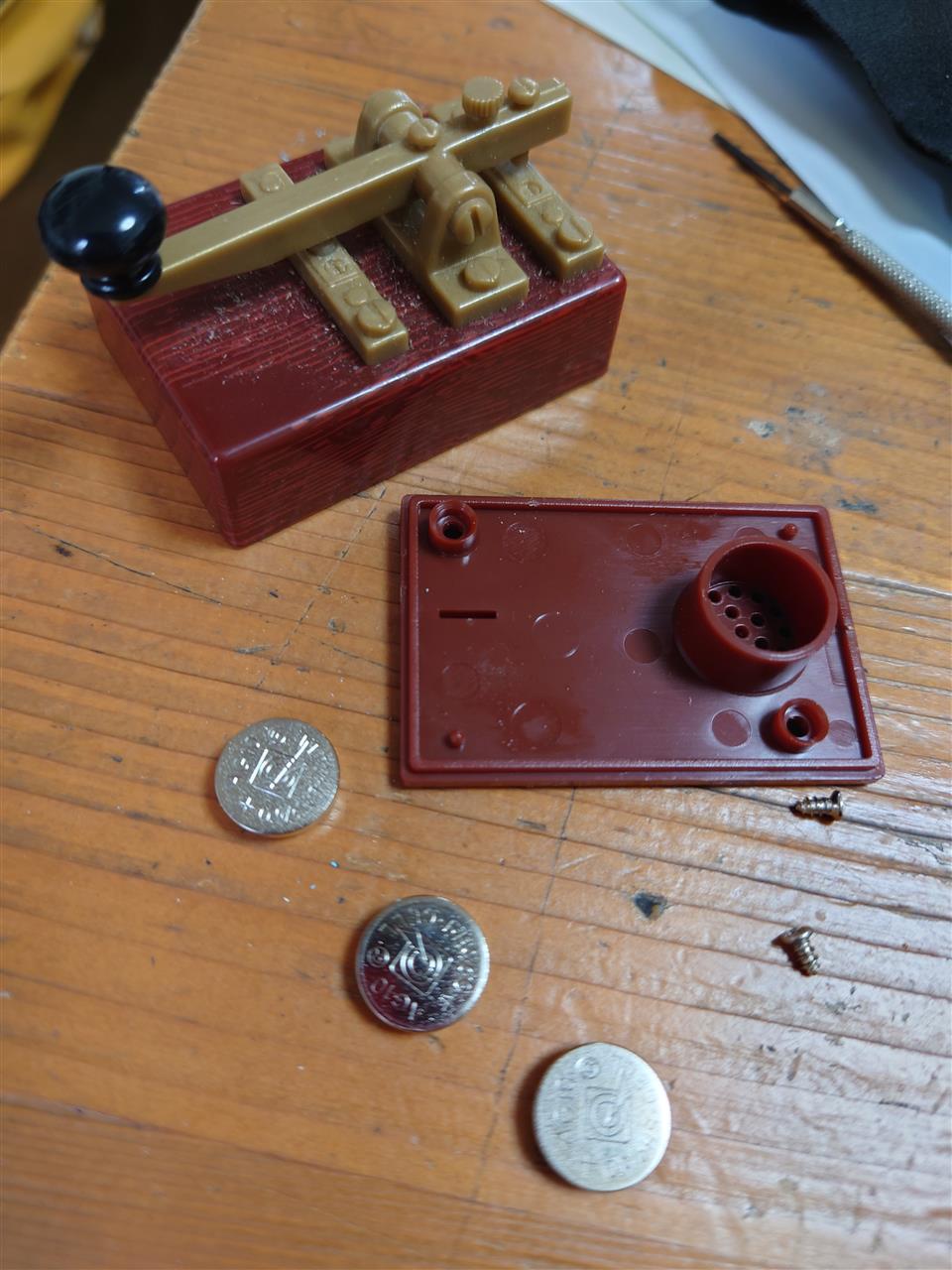

とりあえず、電池交換のために分解。


電池のマイナス側に緑の粉が吹いていました。
どうも液漏れしているようです。

ボタン電池って私の中であまりいい印象はありません。
昔、学生時代にお気に入りの腕時計が動かなくなっていたので、なんでかな？と開けて見ると電池が液漏れして修理不能の状態になってました。


電池はＡＧ１０を３個使用。

まあ、この手の玩具に最初に取り付けられている電池は「動作確認用」と称した適当な物なんでしょうけど。

緑青が付いた端子はピカールをつけた綿棒で磨きました。
ダイソーで電池を買ってきて取付。


定位置に取り付けました。

これでまた遊べます。

昨日はメモリーキーヤーの件で自分のキーイングに自己嫌悪を感じてしまいました。
コンテスト前にフリスクキーヤーを使ってしっかり練習をしておきたいです。


いま、記念局を担当しています。
７ＭＨｚでオンエア。
※無線機はＩＣ－７０００　５０Ｗ　使い方がイマイチわからん

フリスクキーヤーは割と自分の思うとおりに打てますが、でも、稀に５ＮＮと打つ時に、５ＮＴとなってしまいます。
やはり長点の後の単点が打てない。(-_-;)

やっぱり私にはカツミさんしかいない。
でも、メモリーキーヤーも捨てがたい。

ということで、カツミさんにフリスクキーヤーをドッキングさせることにしました。



３．５ｍｍの差し込みを新設。

出力ラインに並列にフリスクキーヤーを接続します。
テストしましたが回り込みもなさそう。


フリスクキーヤーの固定はマグネットシートで。
ちょうど冷蔵庫に良い素材がありました。

ちなみに、ＴＷシリーズとか書かれていますが、穴あけ＆印刷されたケースのジャンクを使用しているので深い意味はありません。ちょうどマグネットシートで蓋が出来てよかったです。


両面テープで貼り付け。


いい感じにドッキングできました。

使ってみたら割といい感じです。
でもメモリー送信しているときに送信を中断したいときもあります。
その時は何かキーイングをすればいいのですが、フリスクキーヤーにはパドルをつないでないのでできません。


ということでフリスクキーヤーに付けるミニパドルを製作しました。


できました。

コンテストまでは記念局をこれで運用して練習しておこうと思います。

私の勤める会社では今年からリフレッシュ休暇なるものが新設されました。
毎年１回だけ、１週間の有給休暇とリフレッシュ手当をもらえるというもの。
そんなんでとりあえず私も１０月２日からリフレッシュ休暇中です。

さて、この週末には全市全郡コンテストがあります。
今回も４３０ＭＨｚの電信部門で参加しようと思うのですが、ちょっとでも楽するためメモリーキーヤーを導入しようかなと。

だいぶ前にジャンク箱からサルベージした基板でＯＩＫｅｙ－Ｆ８８を作っていました。
ＴＳ－７９０外付けエレキー　←コレ


しかし、このＴＳ－７９０はすぐにアンロックで使い物にならなくなり放置していました。
これを切り離してコンテスト用のＴＳ－７９０に接続しようかなと。


ネジと両面テープでくっつけていたので取り外し。

さっそくＣＱをメモリーさせてやろうとパドルをつないてキーイングしてみましたが、、、、

ＣＱの「Ｑ」符号がうまく打てず、「ーーー」と認識されます。
何回も試しましたが長点の後の短点が認識されません。
ＣＱもろくに打つことが出来ず落胆しました。

いろいろ試してみると、Ｑの他にも長点の後に短点が入るような文字はＮＧでした。
マイコンでの単点の割り込み処理が上手く行ってない印象。
いろいろ試しましたがもうこのキーヤーでは私はＣＱを出すこともできません。もう諦めます。orz


気を取り直しても一台メモリーキーヤーを持っているのでそれを使います。
４ｃｈメッセージメモリー付き　超小型キーヤー（フリスクキーヤー）　←コレ


作ったもののずっと放置していました。

電源を入れましたがウンともスンとも。
電池を入れ替えましたが変わらず。ボタン電池は３Ｖで良好だし。（ー_ー；

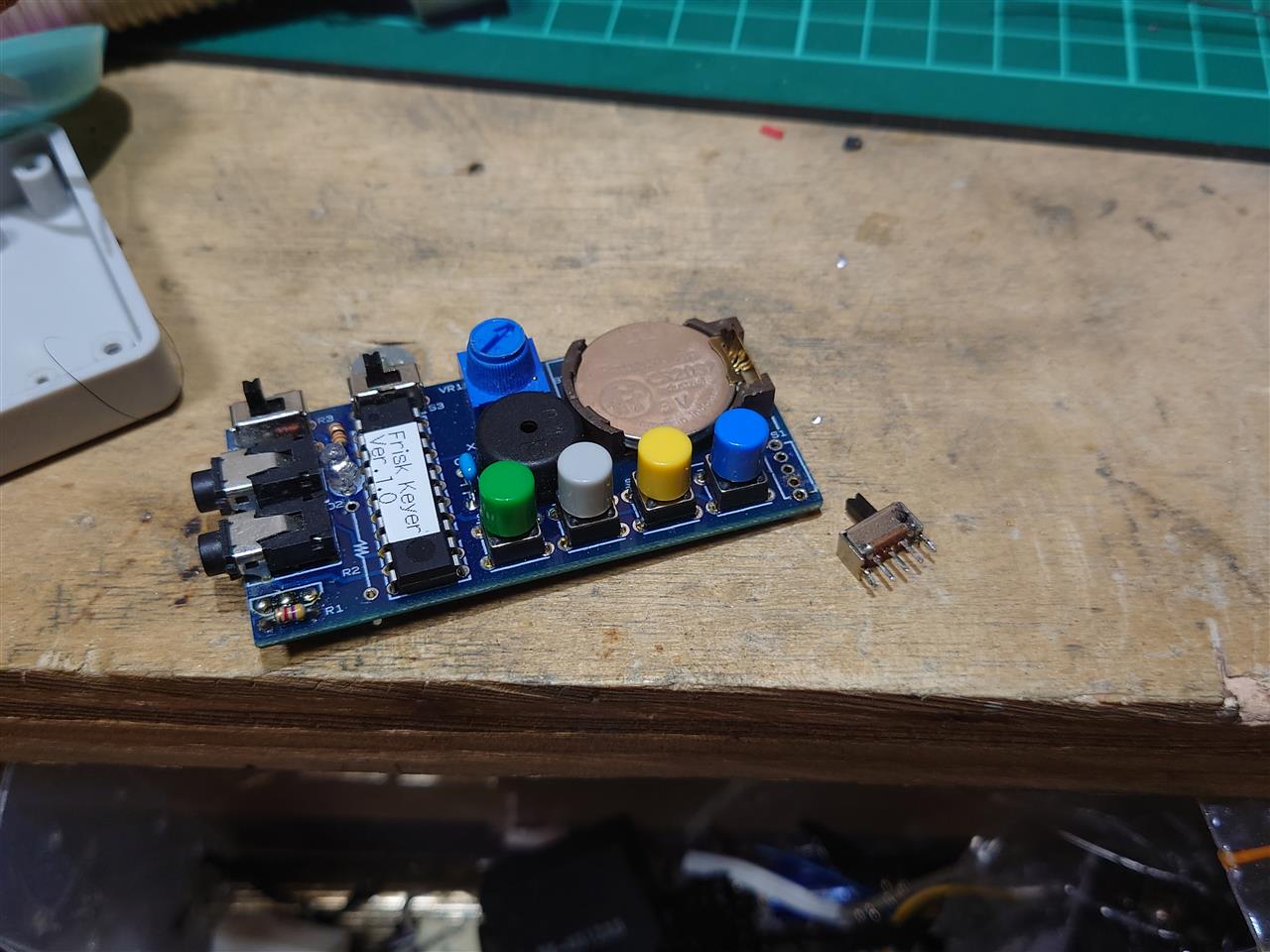

トラブルシュートしてみると電源スイッチがダメでした。


スイッチを手直し。
なかなか前に向いて進めません。


フリクスキーヤーではプラグの間隔が狭いので汎用のプラグは使えません。

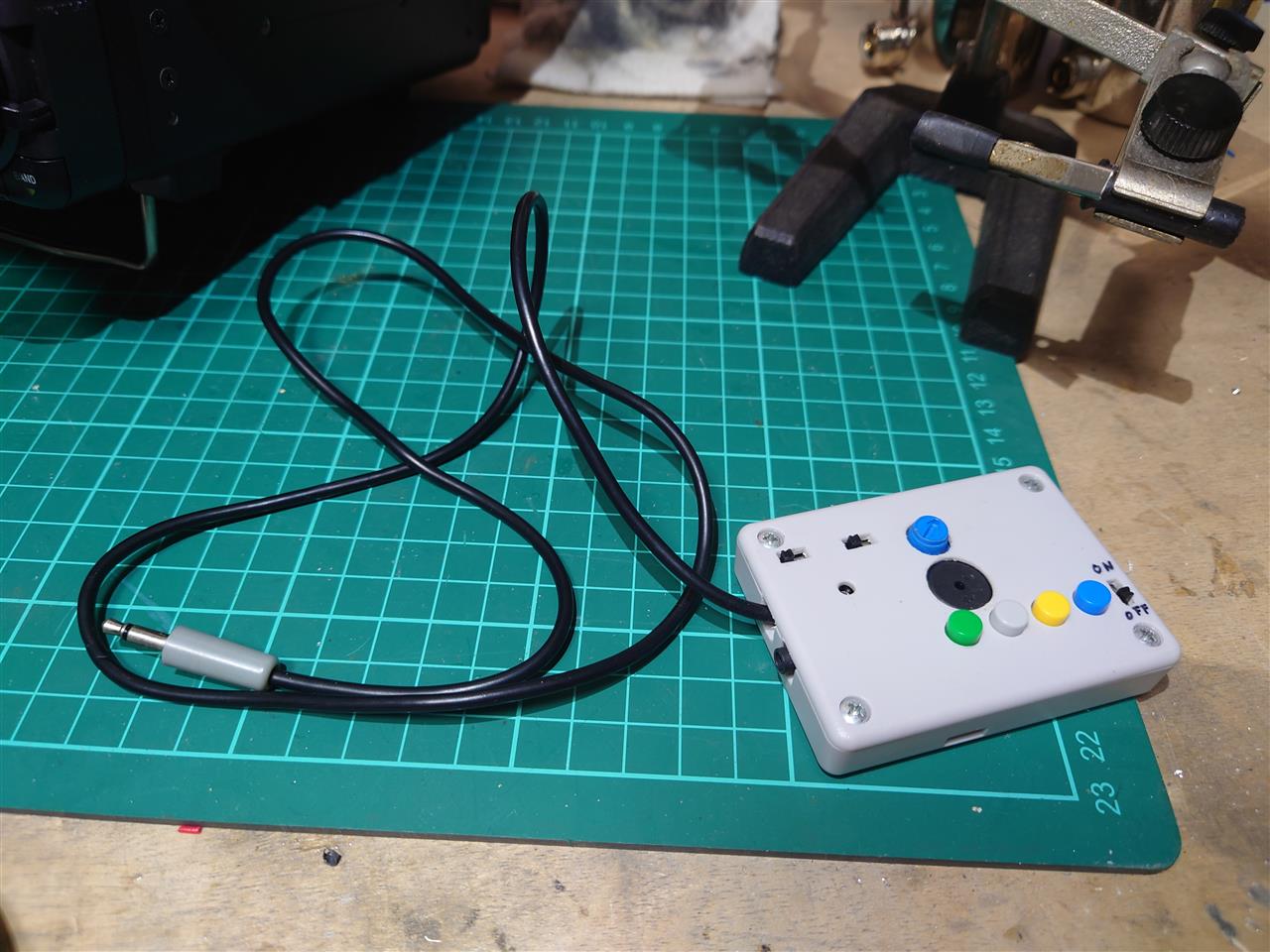

なので無線機に接続するコードはプラグで接続せず、基板からじかに線を引き出しました。


あと、パドルをつないでキーイングすると、パドル右側が単点、パドル左側が長音でした。

私的には右手でキーイングして、人差し指が長音、親指が単点派なので配線を変更します。

今使ってるパドルは他の機器にも接続するのでパドル側ではいじりたくない。
ということでフリスクキーヤー側で小変更させます。

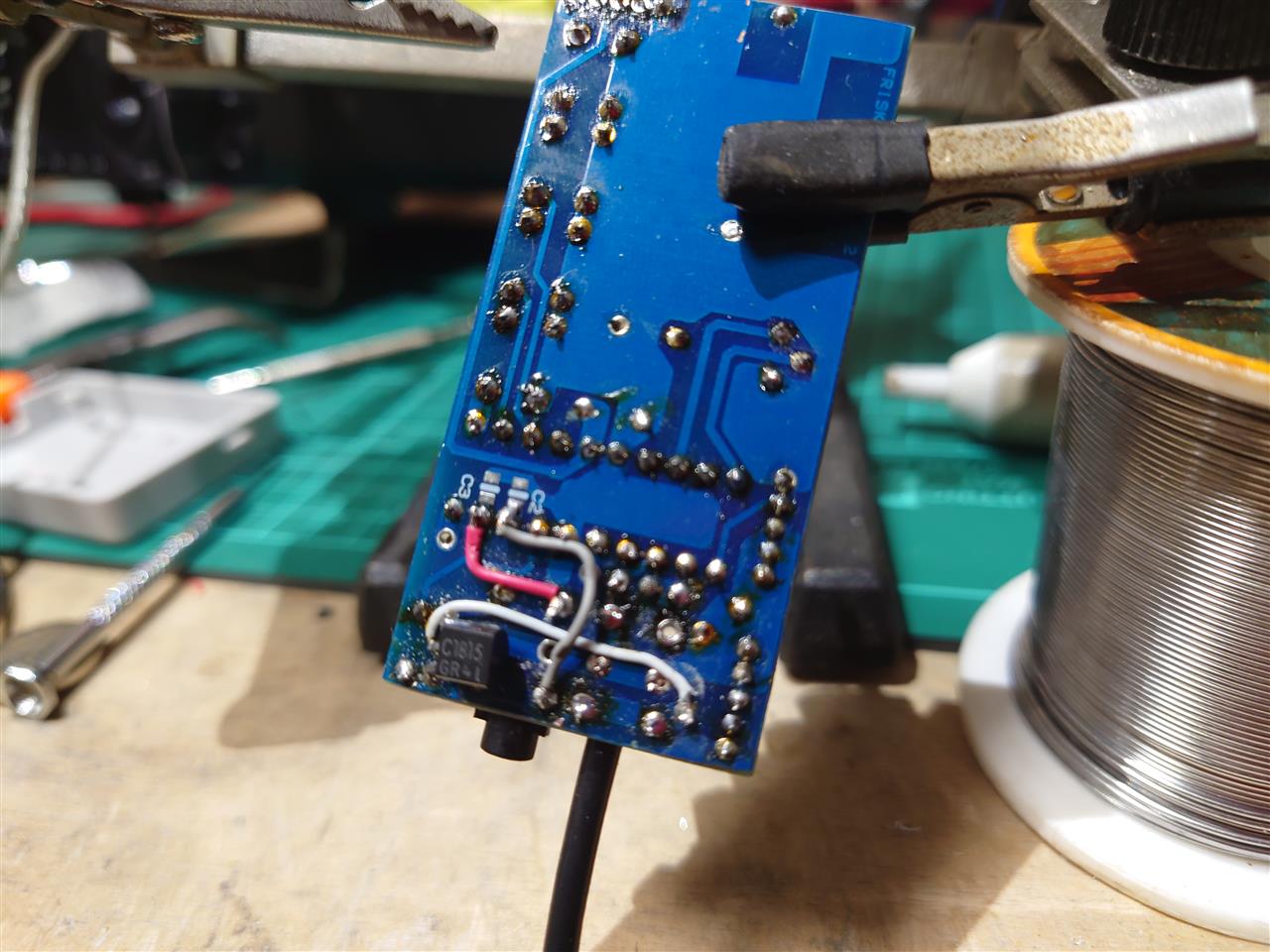

パターンをカットして、

リード線で接続し直し。

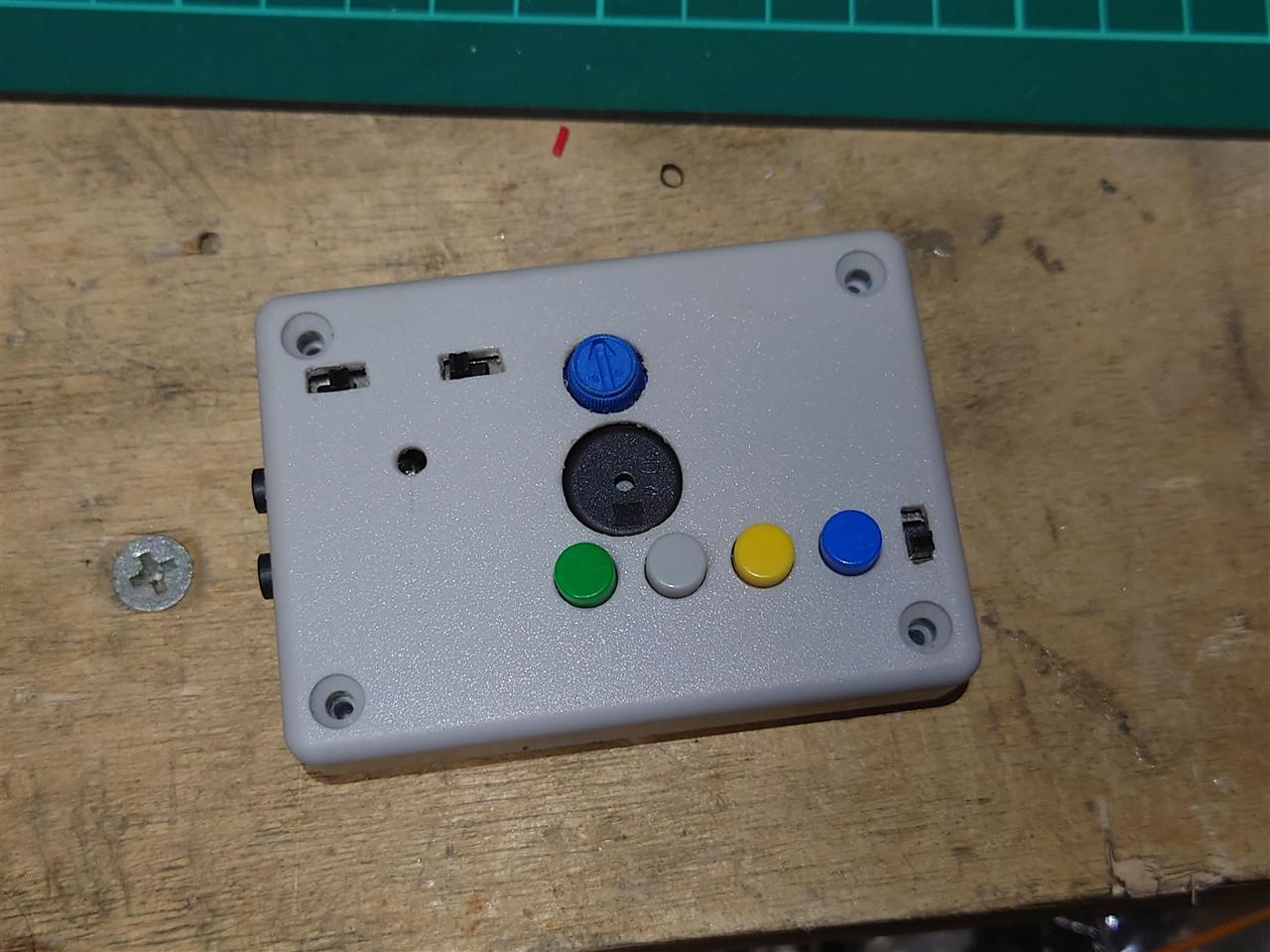

完成しました。


借り物のＩＣ－７０００でワッチするといい感じ。
ちょっとＴＳ－７９０のＦズレがありそうだけど。

作業の後、何気に説明書を見ていると吹きました！！


なんと、ボタン操作で単点、頂点の切り替えができるではありませんか！！
ズッコケました。
