秋月の鉛蓄電池充電器
また暇なときでも作ろうと思っていましたが、ついつい作り始めてしまいました。

休みの前日は夜更かししてしまいます。

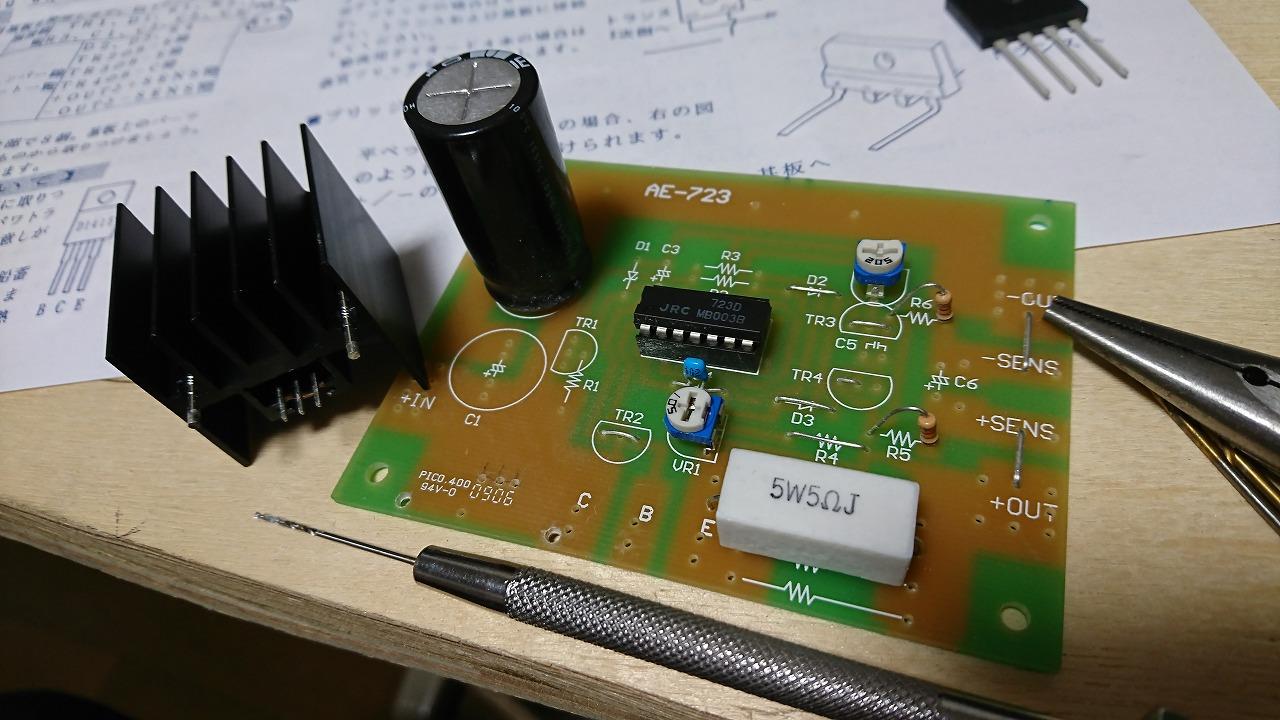

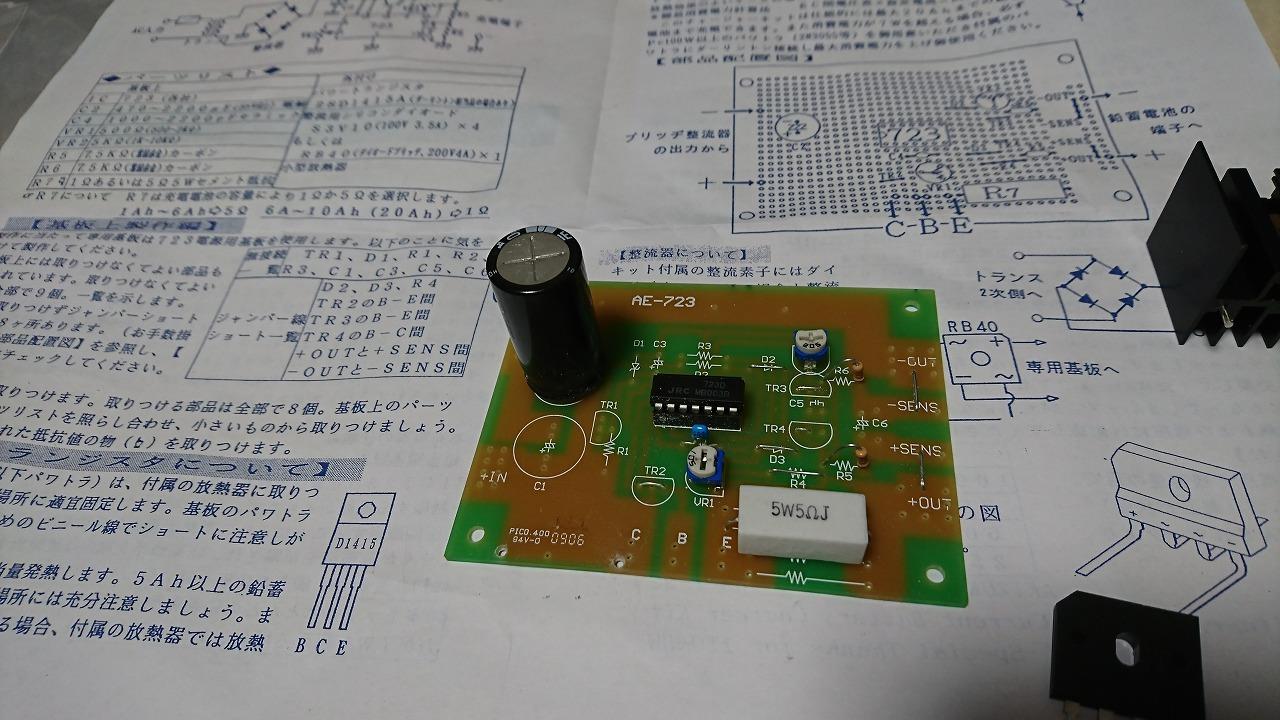

部品点数も少なく、抵抗器３本、可変抵抗２個、セラミックコンデンサ１個、電解コンデンサ１個、ジャンパ線７本でとりあえず基盤は完成。

説明書によると、パワートランジスタはヒートシンクを付けて配線を伸ばして適当にケースに取り付けてくださいとのこと。
プリント基板がさみしそうだったので、基板に取り付けることにしました。

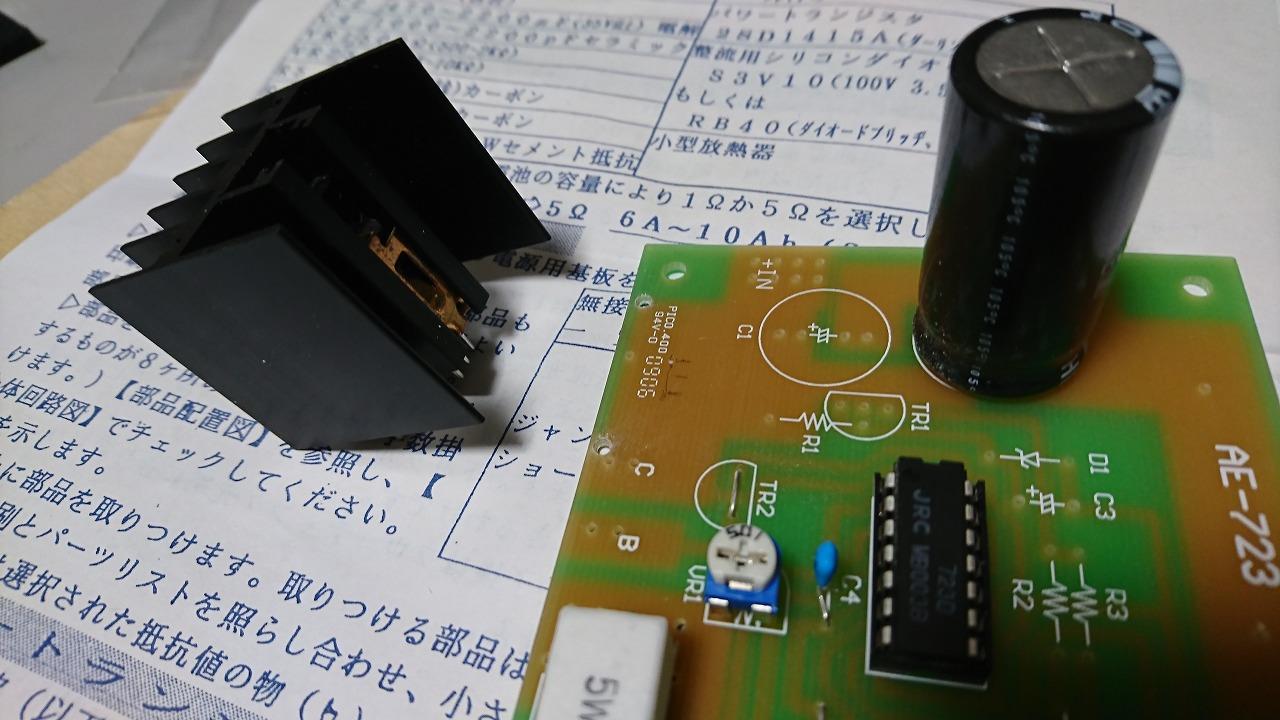

ヒートシンク用の穴を開けて

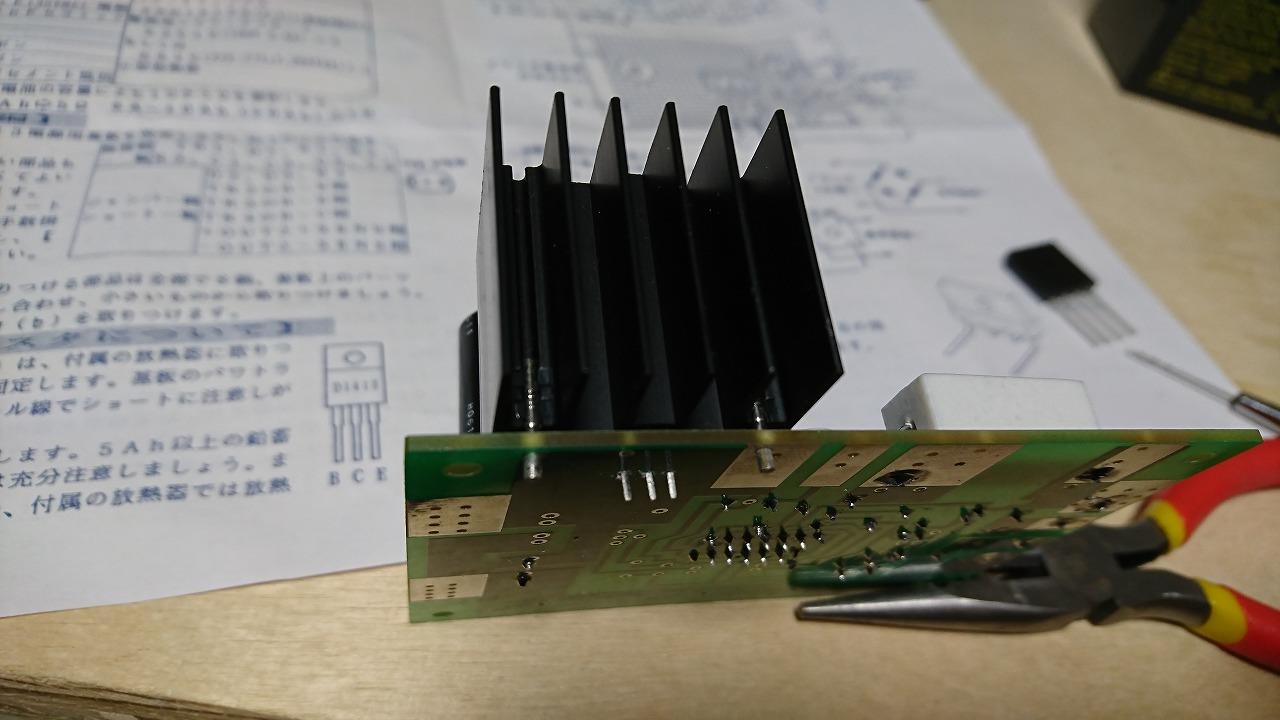

トランジスタ用の穴を開けて

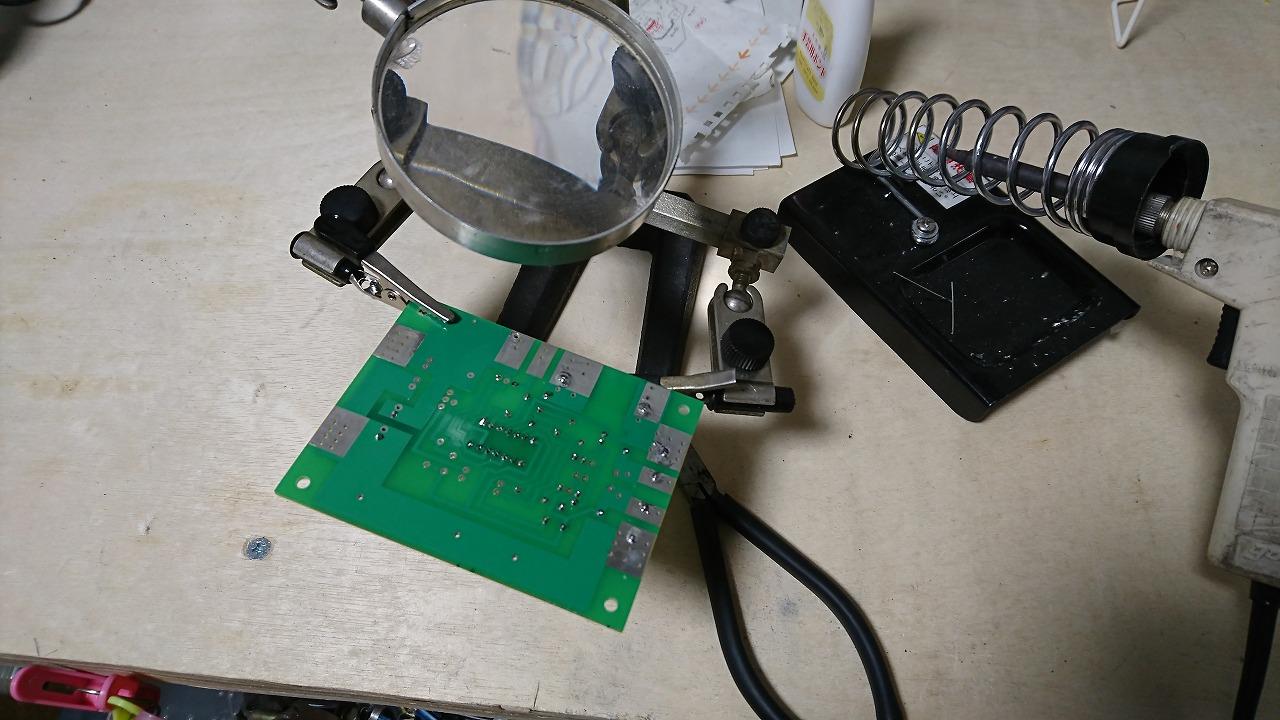

銅箔面のパターンを加工して


はんだづけ

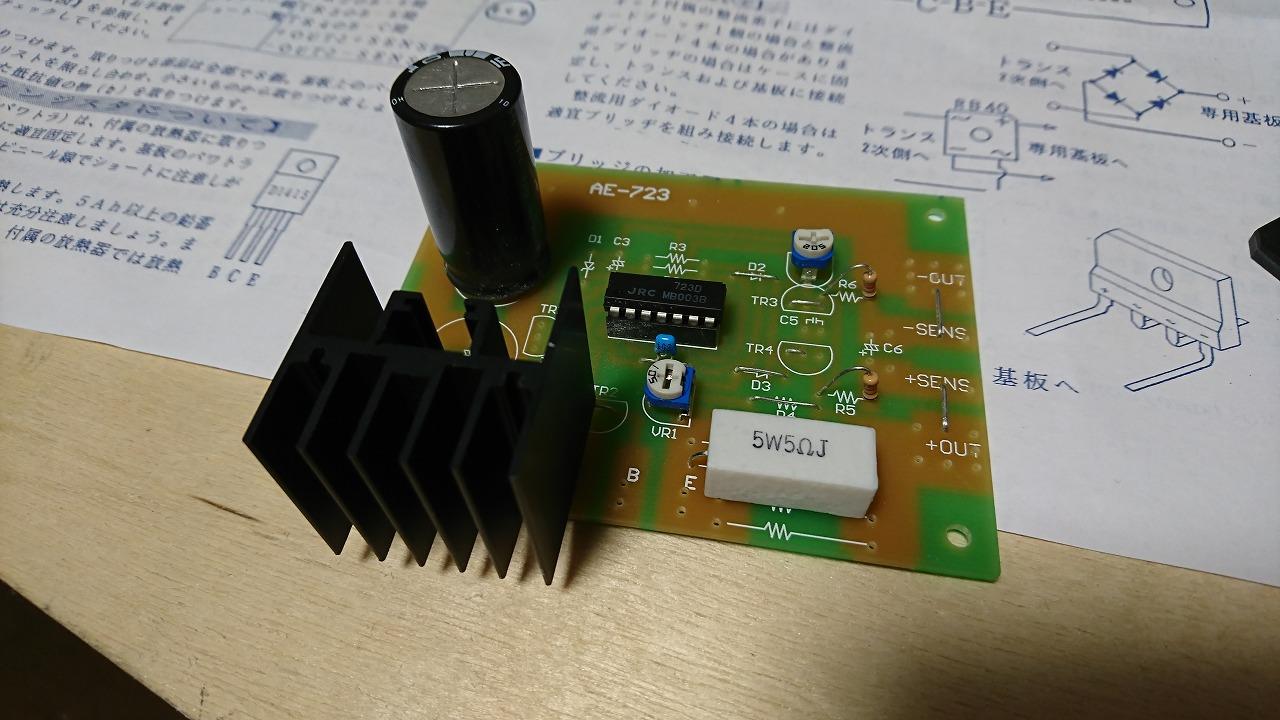

完成。

このへんは自己満足の世界です。

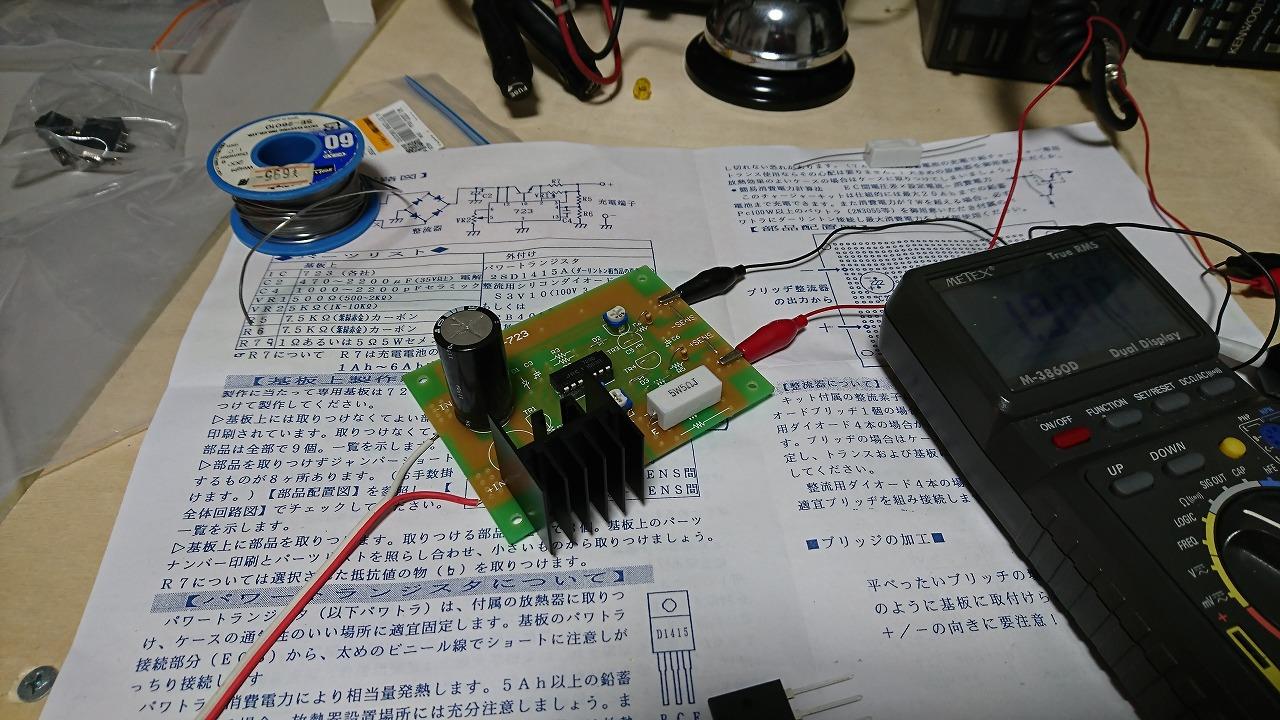

トランスが無いので安定化電源でテストしようと思います。
