暑いです、この時間でもシャックの温度は３１度あります。
温度計壊れてると思えるほど暑いです！


さて、今日は導波器の実験をしました。

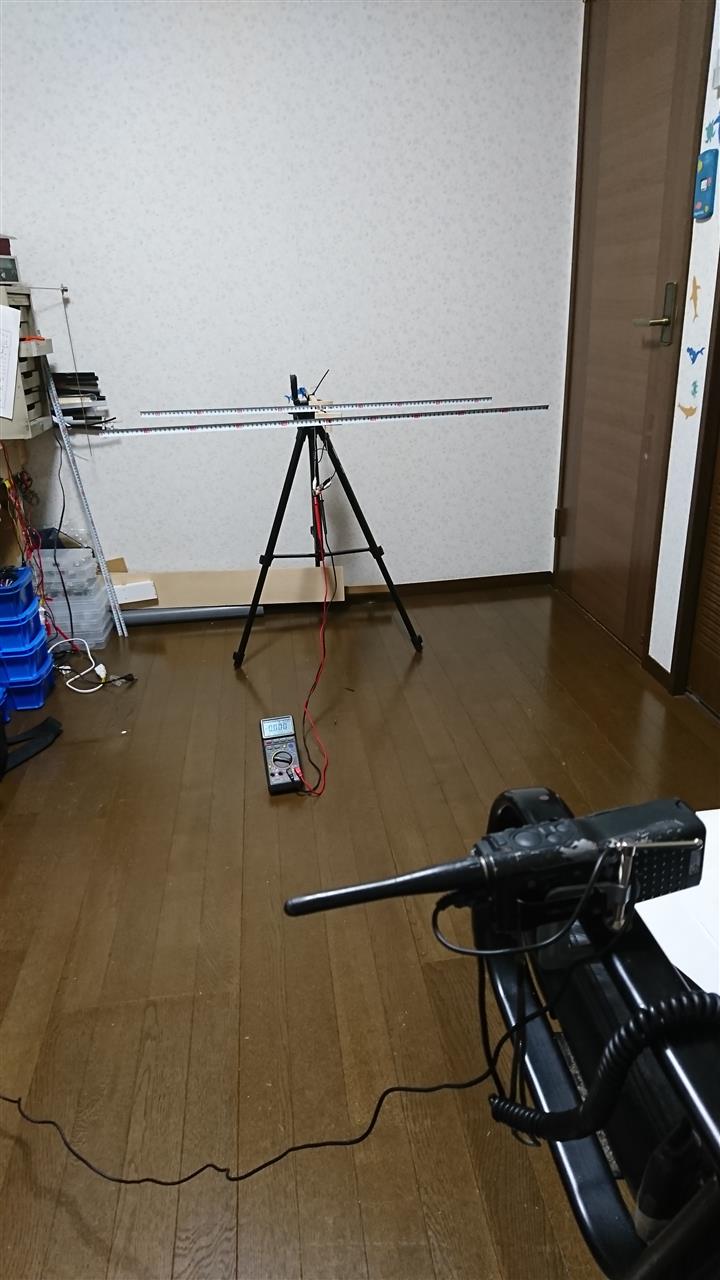

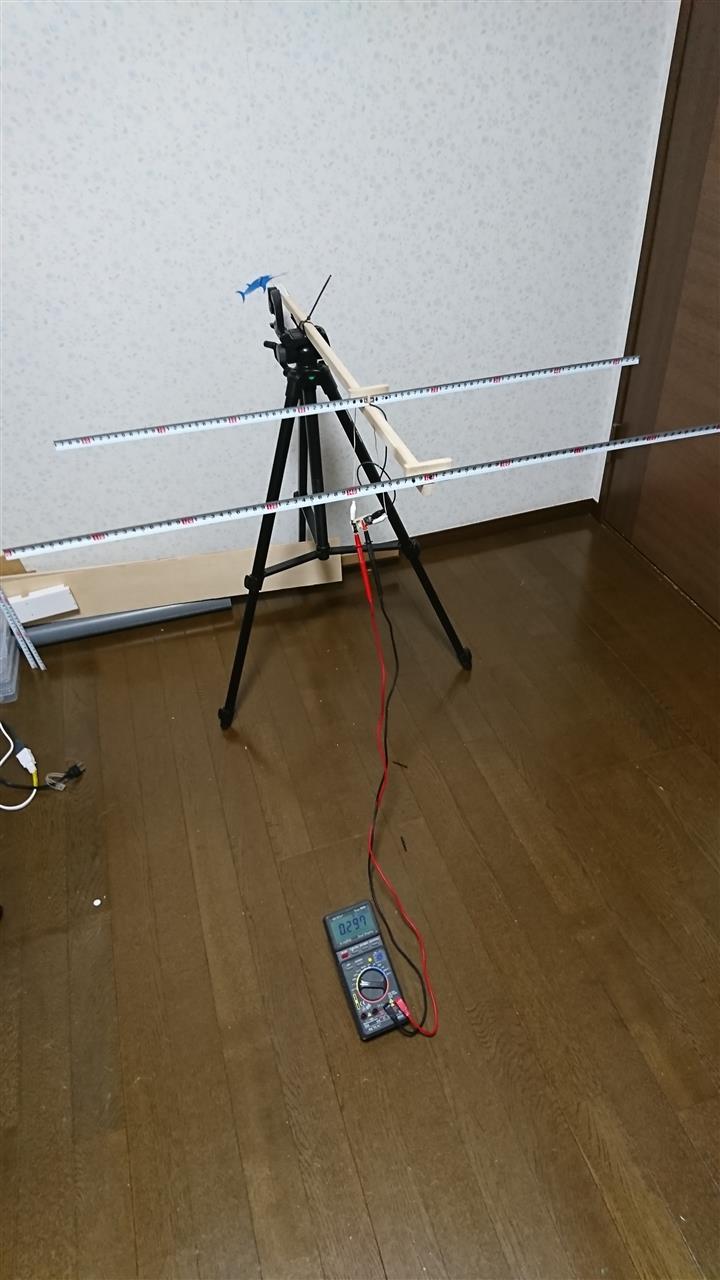

８８５ｍｍのダイポールの前にエレメントを設置。
いつものように電界強度を見ながら少しずつカットしていきます。


前回は１ｍｍずつカットして大変だったので、２ｍｍずつカットすることにしました。

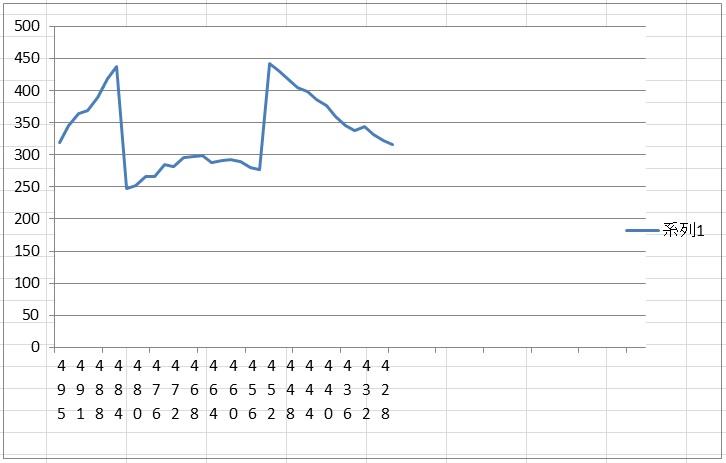

それで、得られたグラフがこれ・・・・・。


なんか、中間部分が落ち込んでいる。

原因を考えてみると、
送信のトランシーバーのＰＴＴを押しっぱなしにしてるんですが、パワーセービングで５分ごとに切れるため、押し直しをしています。

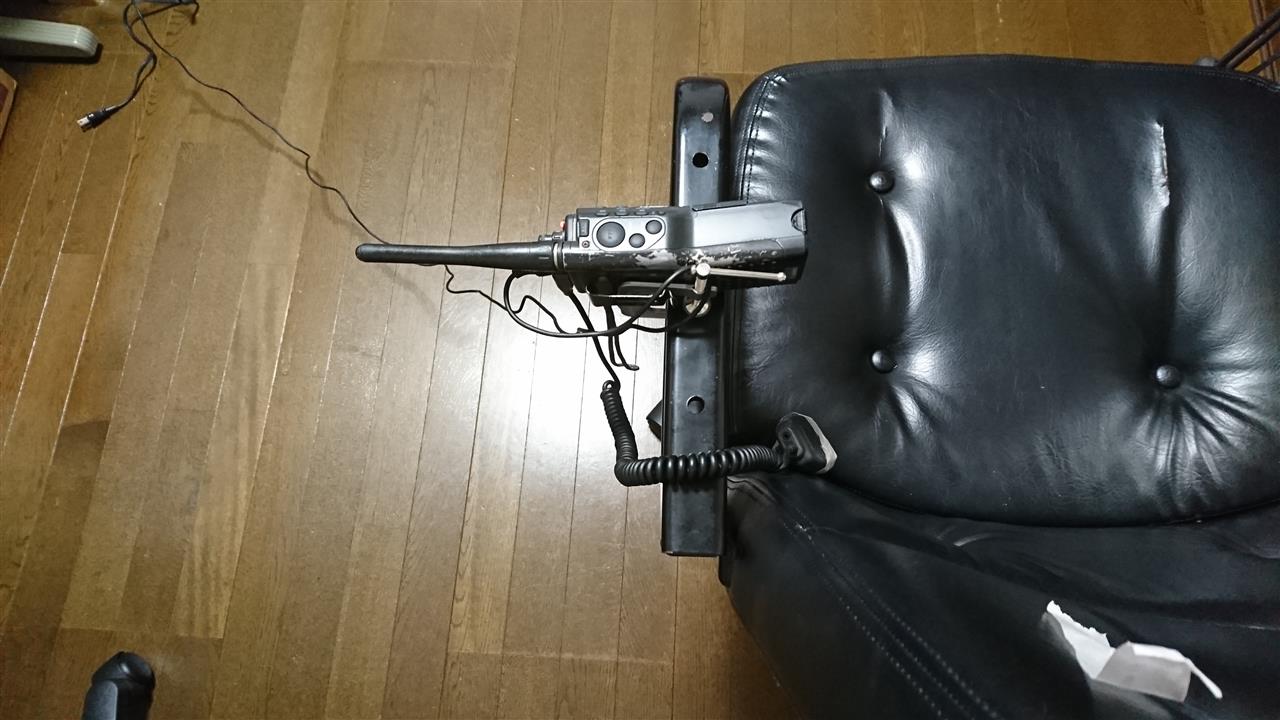

それで、マイクを

こんなふうに置いたり、


こんなふうに置いたりで送信電波の強さが変わるためでした。

まぁ、でも、グラフの感じからしたらなんとなく頂点がわかります。
ピークは片側４６８ｍｍ（合わせて９３６ｍｍ）ぐらいでしょうか。


放射器が８８５ｍｍ、導波器が９３６ｍｍ　

んー、納得いかないなぁ。
