今日は仕事帰りにコーナンでフラックスを買ってきました。

お店にあったのは３種類


ＨＡＫＫＯの００１
成分はイソプロピルアルコール、メタノール、酢酸エチル

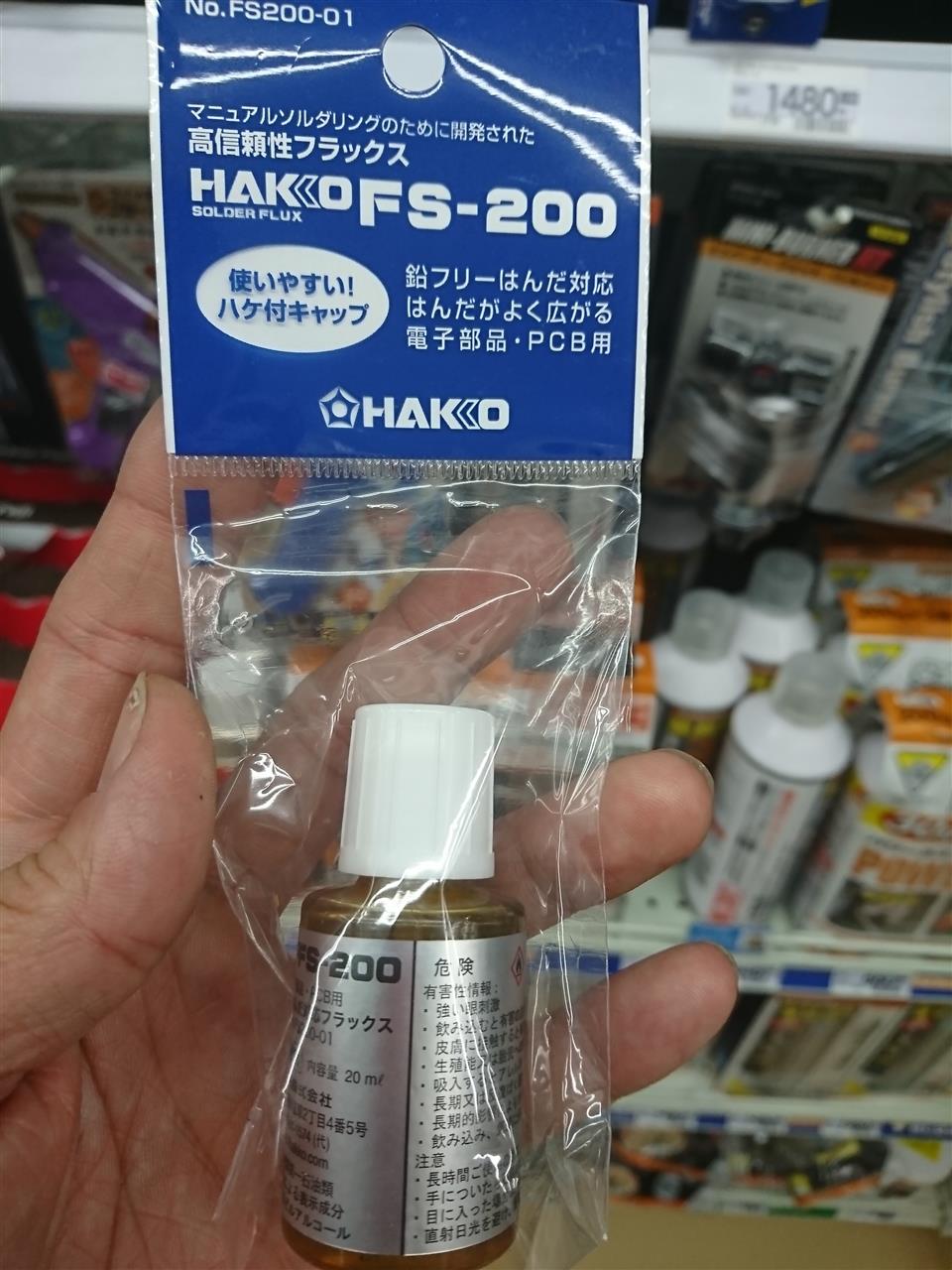

ＨＡＫＫＯのＦＳ－２００
成分はイソプロピルアルコール


ｇｏｏｄのＢＳ－７５Ｂ
成分はイソプロピルアルコール６８～７０％
ロジン系特殊合成樹脂２７～２９％、活性剤２～３％

なんでｇｏｏｄのフラックスだけ成分を詳しく知っているかと言うと、、、
購入して中に入っていた説明書を読んだため。ｈｉ
まぁ、３種類のフラックスとも主成分はイソプロピルアルコールなので似たようなもんだと思います。

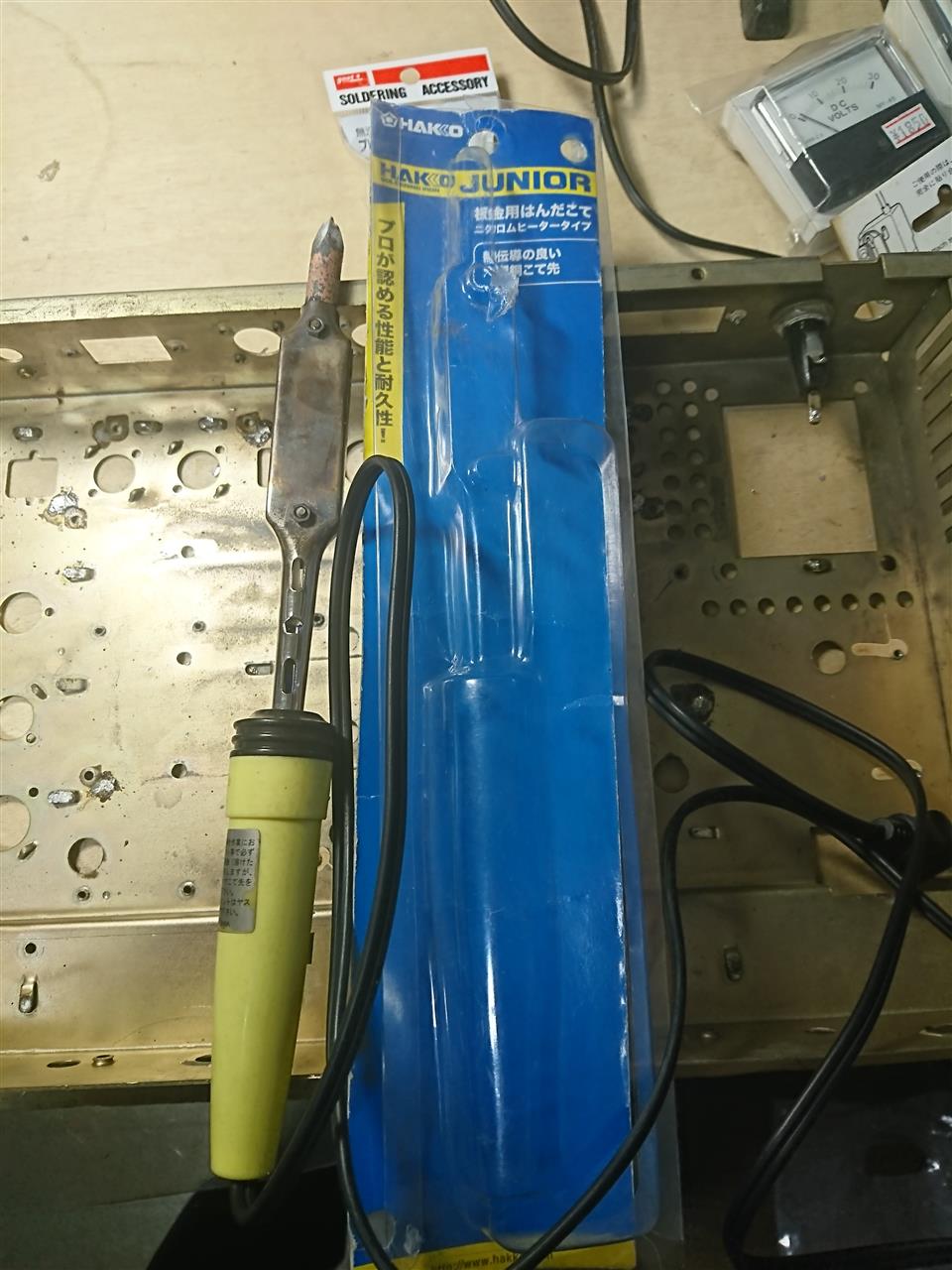

職場に置いてあった１００Ｗハイパワー機（ハンダごて）も持って帰ってきました。

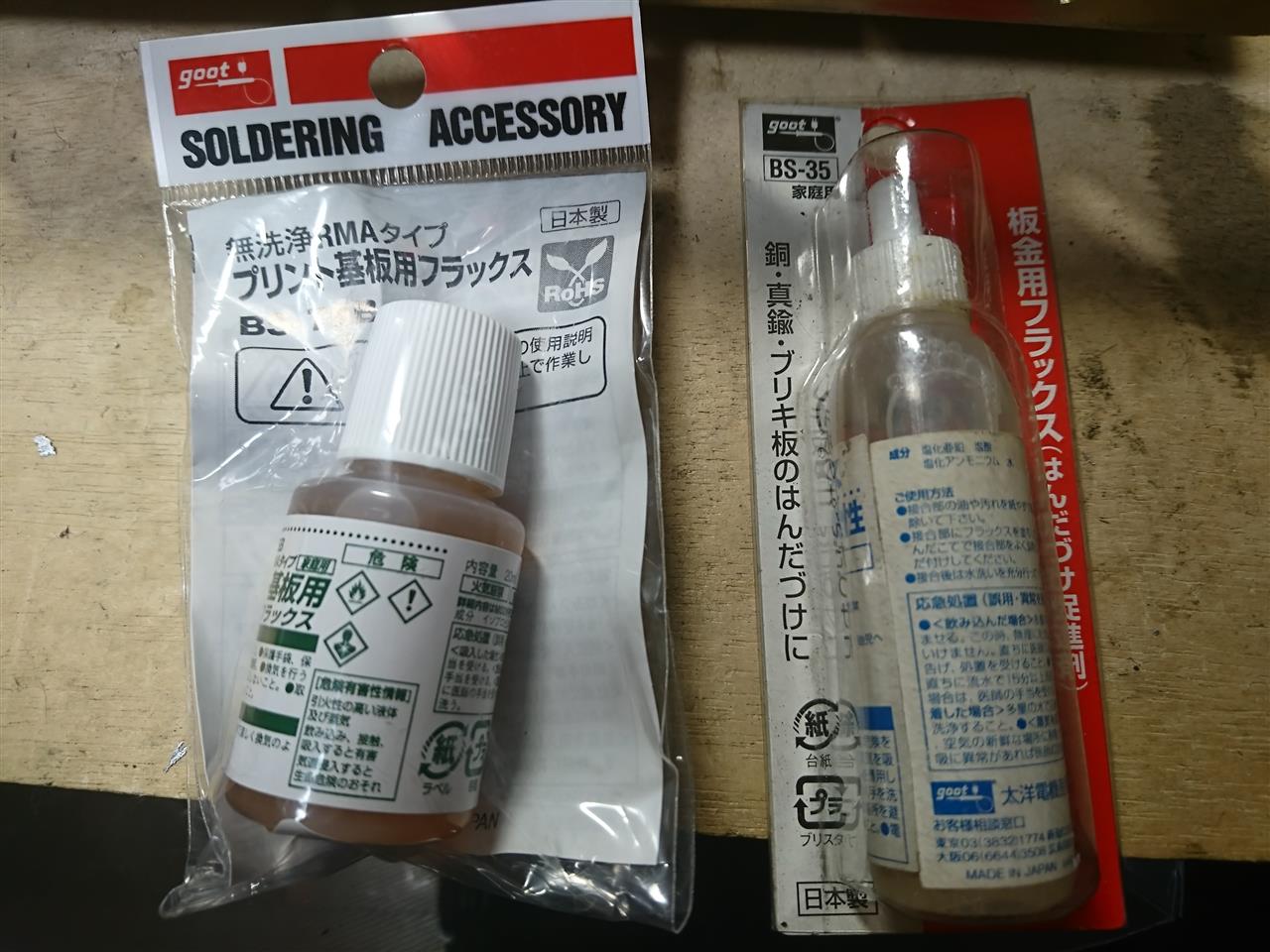

買ってきたフラックス（左）と持っていた板金用フラックス（右）
フラックスと言っても用途が違うので右のは使えませんね。
ちなみに板金用フラックスの成分は、塩化亜鉛、塩化アンモニウム、水でした。

さっそく同軸ケーブルのシールドにフラックスを塗布してハンダ吸い取りしたいと・・・・
って、わー！！

ネコちゃん邪魔しにきました。ｏｒｚ
ヤケドするよー。


さて、気をとりなおして、やってみる。

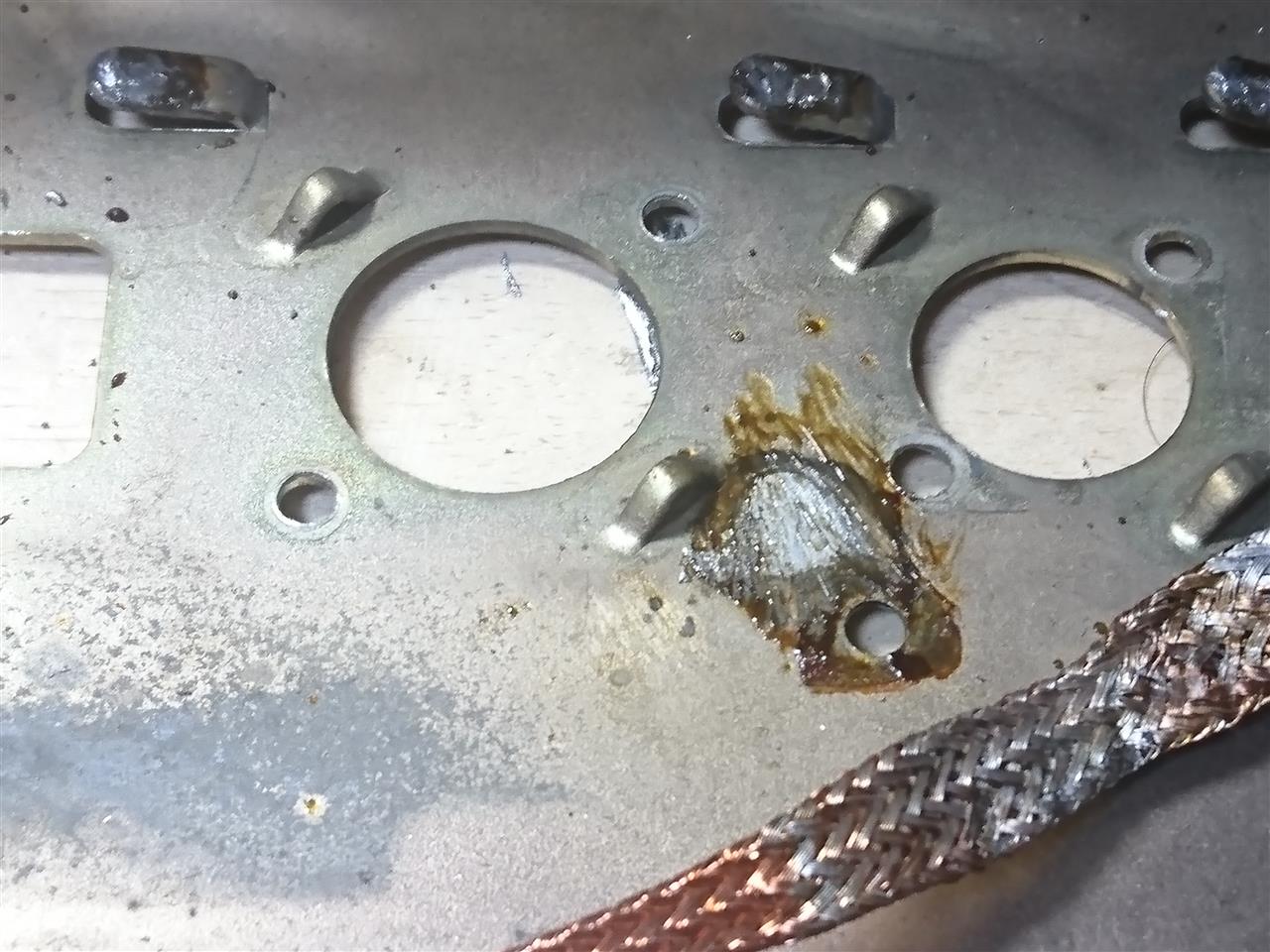

使用前

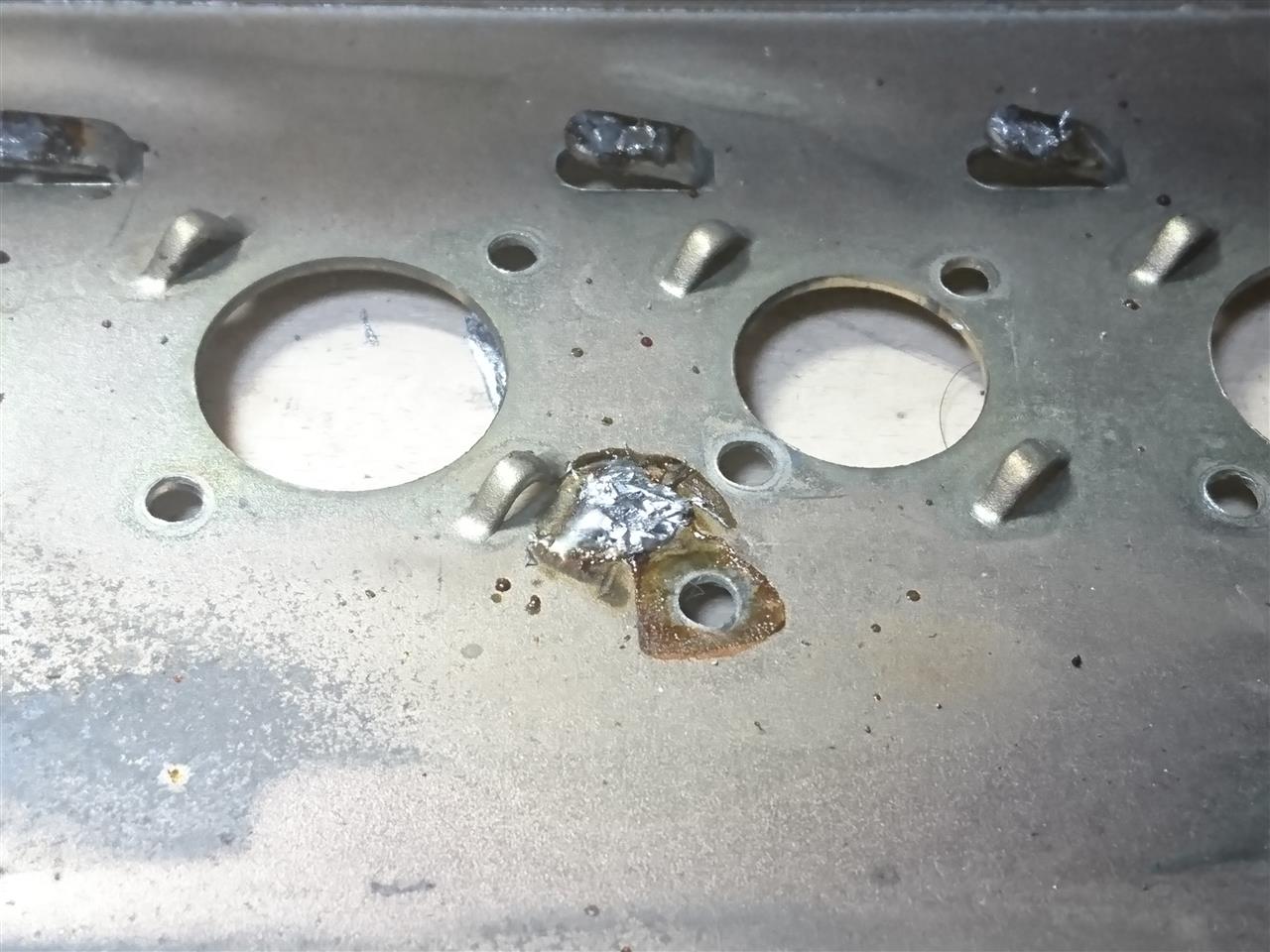

使用後

ハンダごての熱でフラックスが蒸発してジュワーっとなると同時にハンダが吸い取られていきます。
フラックス効果絶大です、結構いけますね！

ちなみにいくらハイパワー１００Ｗ機（ハンダごて）と言えども、フラックスが無いと吸いが甘いです。


シャシに付いてた余剰なハンダを処理することができました。

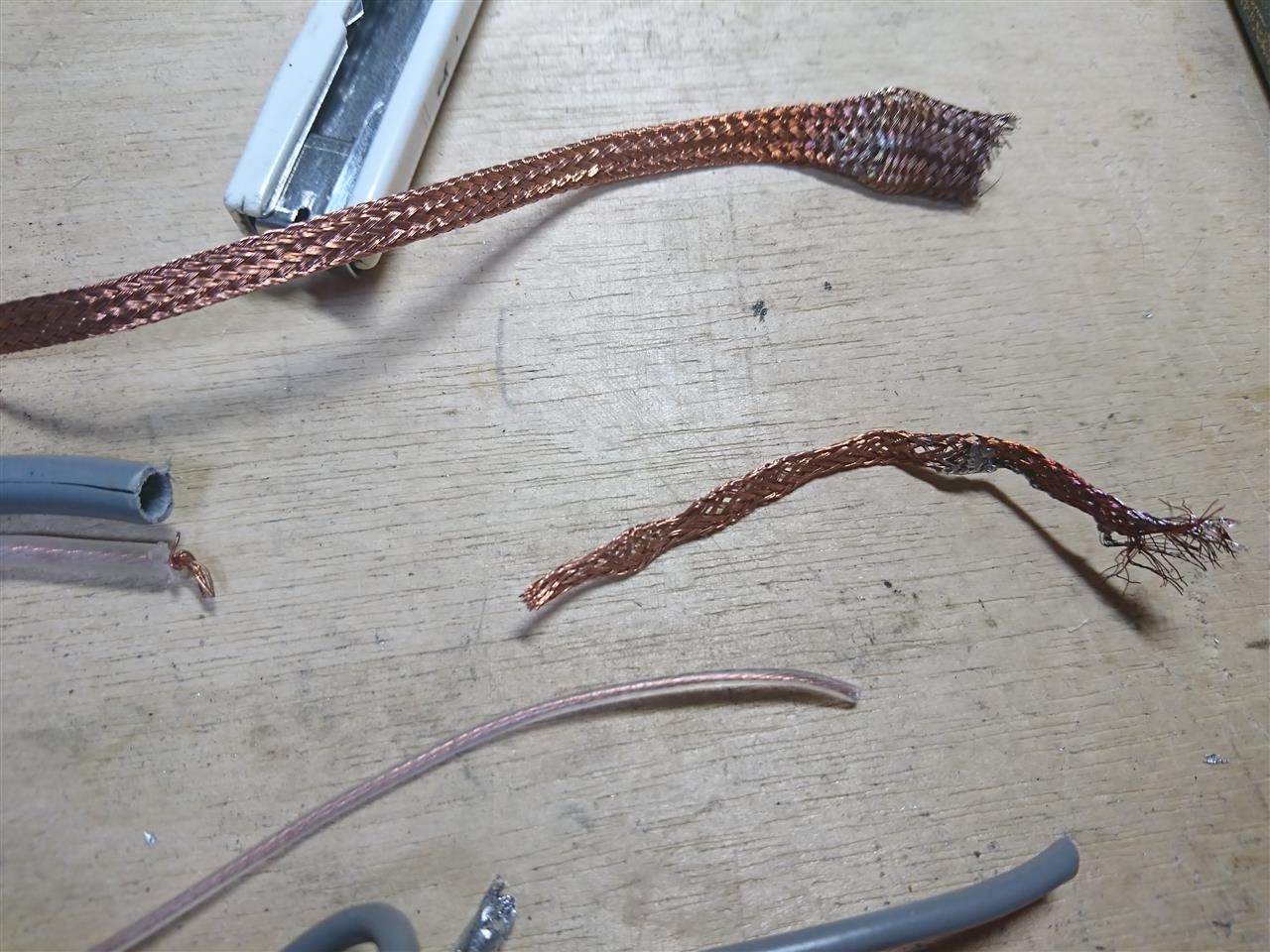

同軸シールド線はこんな感じになりました。

今日は休みでした。

ＱＳＯパーティのログが書けました。
いつもならばギリギリで提出となってしまいますが、今年は頑張りました。

明日、投函します。

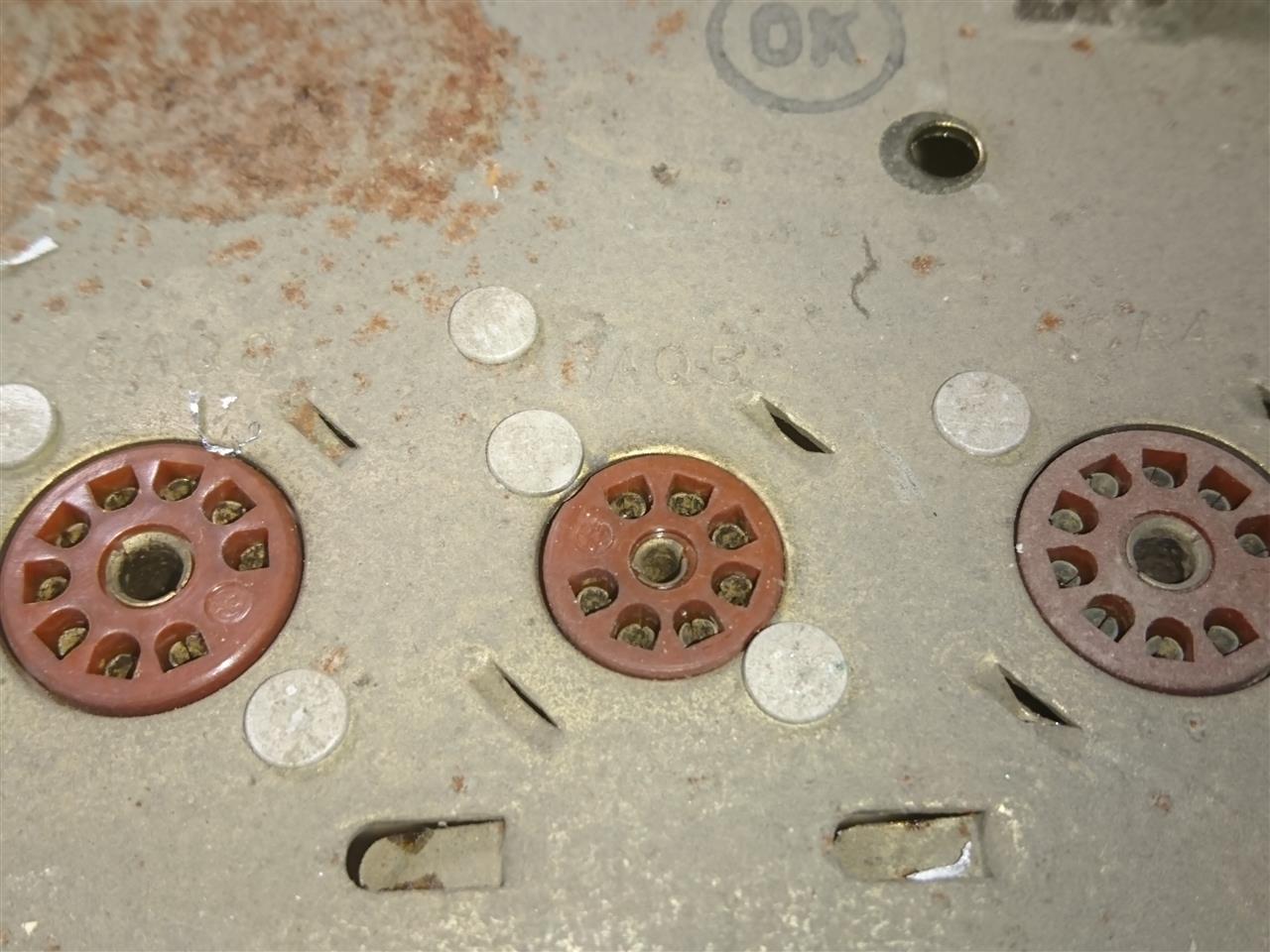

さて、ＪＲ－６０ですが真空管のソケットを外しました。

ソケットはシャシにリベットで止まってますが、取り外した方がシャシを磨きやすいかなと思ったためです。


リベットの真ん中を３．５ｍｍのキリで削ります。


力加減が大事ですが、軽く削っていってキリがシャシに達したときにはポロッとリベットの頭が外れてくれます。
あとはポンチで軽くたたくとソケットが外れます。

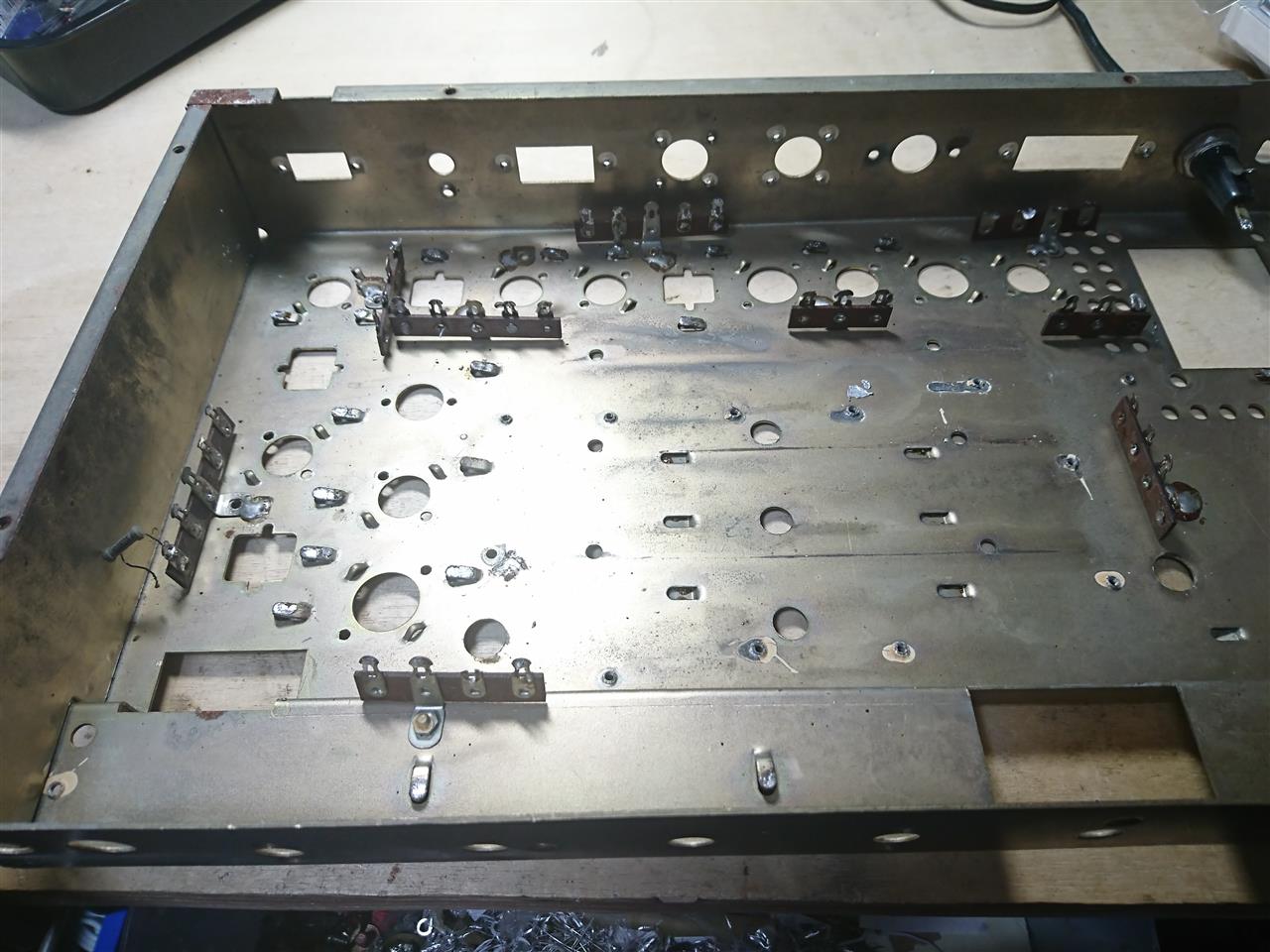

だいぶスッキリしました。


シャシの裏を見ると、ラグ板が残っています。
ラグ板もリベットで止まっていたのですが、、、


よく見るとハンダ付けされています。
これはキットにハンダ付けするように指定があるのかな？
芸が細かいですね。

ハンダ吸い取り線を使い切ってしまったので、代わりに同軸の網線が使えないか試してみました。

手元にあった３Ｄから網線を取り出します。


結果は、ハンダ吸い取り線ほど気持ちよく吸ってくれませんでした。
網線を介すとハンダごての熱が相手に伝わりにくい様で失敗です。
（６０Ｗのハンダごてを使用）
１００Ｗのハンダごてだったらいけたのかな？
ちなみに１．５Ｄの網線でも試してみましたがイマイチでした。


結局、手動のハンダ吸い取り機で取り外しました。


とりあえずバラバラにできました。
これから部品を磨く日々が始まります。
