角パイプも切れたのでラックを組み立てていきます。


角パイプに樹脂でできた黒い継ぎ手を叩き込んで組み立てます。
おもちゃみたいなダイソー製のプラスチックハンマしかないので入るまで何度も叩きました。


組み立てる順序をよく考えないとお手上げになってしまいます。


とりあえずフレームが組みあがりました。

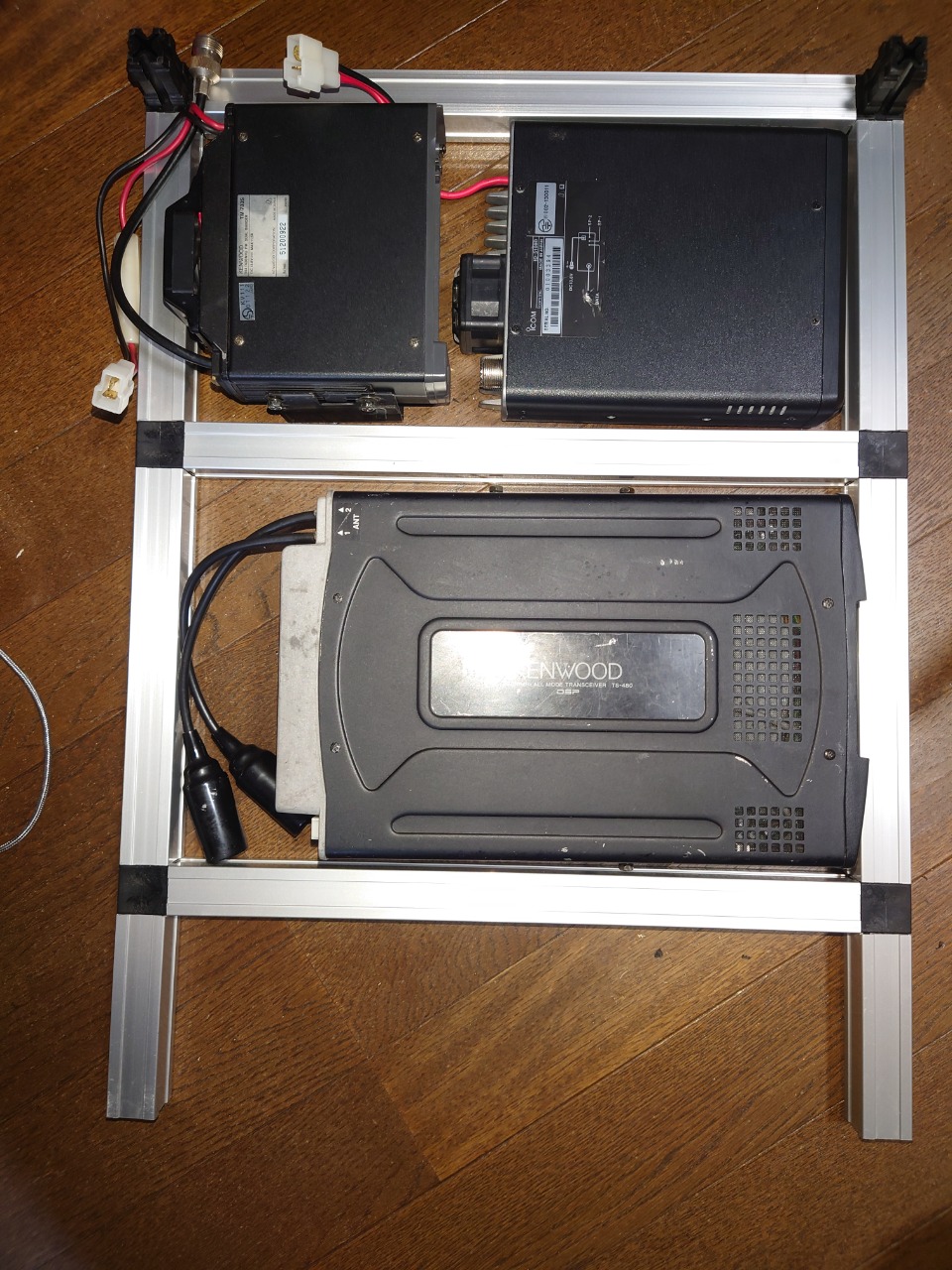

全体のレイアウトをみるため無線機を置いてみます。

下段のＴＳ－４８０は通電時にＫＥＮＷＯＯＤのロゴが光ります。
せっかくなので向きと方向を合わせます。

上段のＩＤ－５１００とＴＭ－７３３は結構キツキツ。
うまく配置しないとコネクタが刺さらなくなってしまいます。


ＴＳ－４８０用のステーをＬアングルから切り出し。

無線機にはＭ４のボルトで止まりますが、少し余裕を見て4.5ｍｍで穴あけしました。
ちなみに取付ネジの間隔は実測650ｍｍです。


ＩＤ－５１００用（左）とＴＭ－７３３用（右）のステーも作りました。

ＩＤ－５１００の取付ネジの間隔は500ｍｍ、
ＴＭ－７３２は460ｍｍ

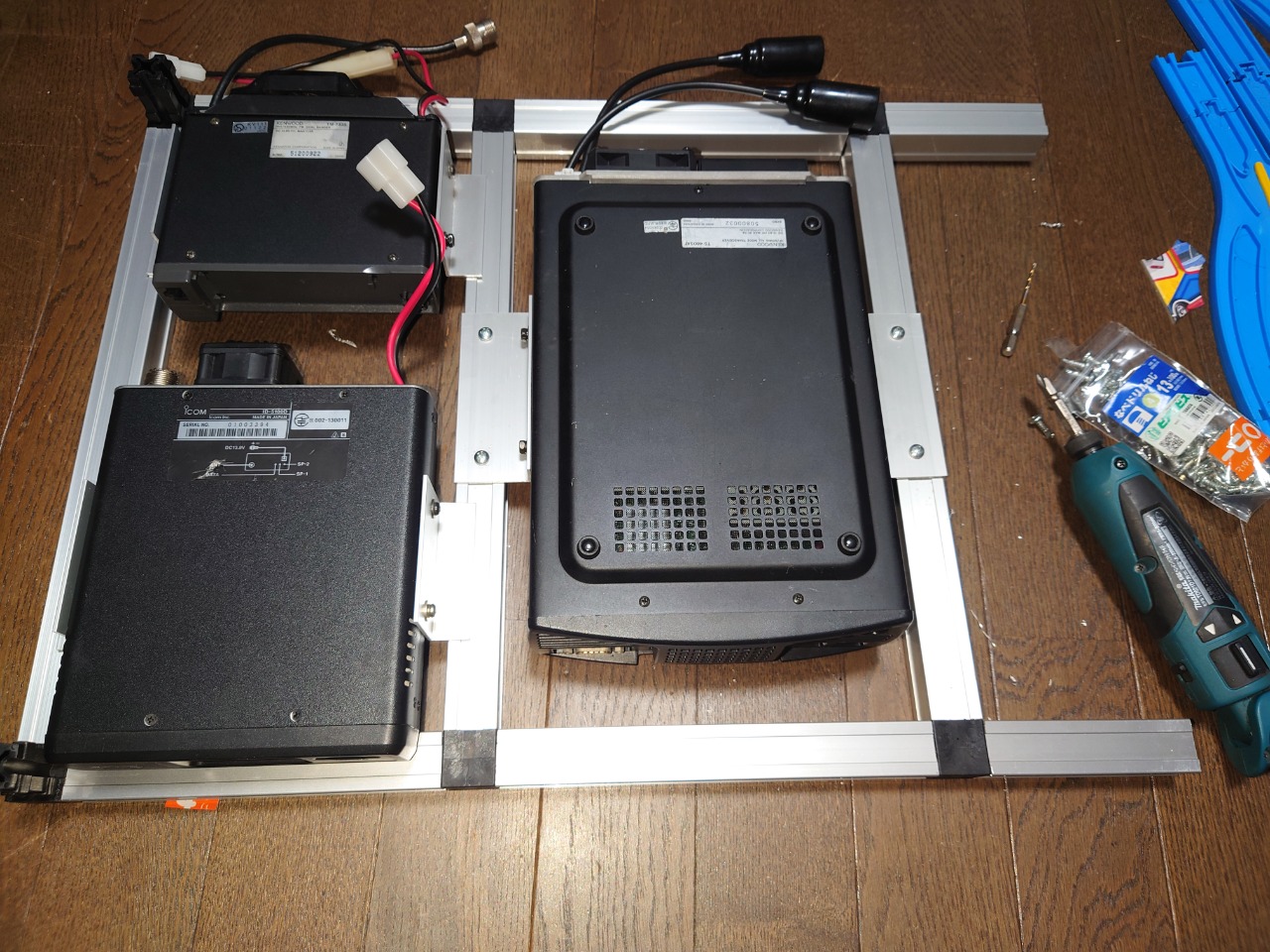

無線機に付けてみました。
いい感じ。


ラックにはドリルビスでねじ込みました。


ここで夜になったので「ガリガリする音がうるさいよ」とのことで作業終了。
もうちょっとでいいところだったのに残念。

買い出しも終わったので、昼から無線機ラックを作っていきます。

２０００ｍｍの角パイプから、
３５０ｍｍ　３本
２０５ｍｍ　２本
１６５ｍｍ　２本
１００ｍｍ　２本
切り出します。

合計１９９０ｍｍなので、残り１０ｍｍ残るハズですが、
弓ノコで切断する切り代が１．２ｍｍあるとすれば、８回切断するのでほぼ余り無い計算です。


では角パイプを切っていきます。

まず角パイプに切断のしるしを入れるところから。

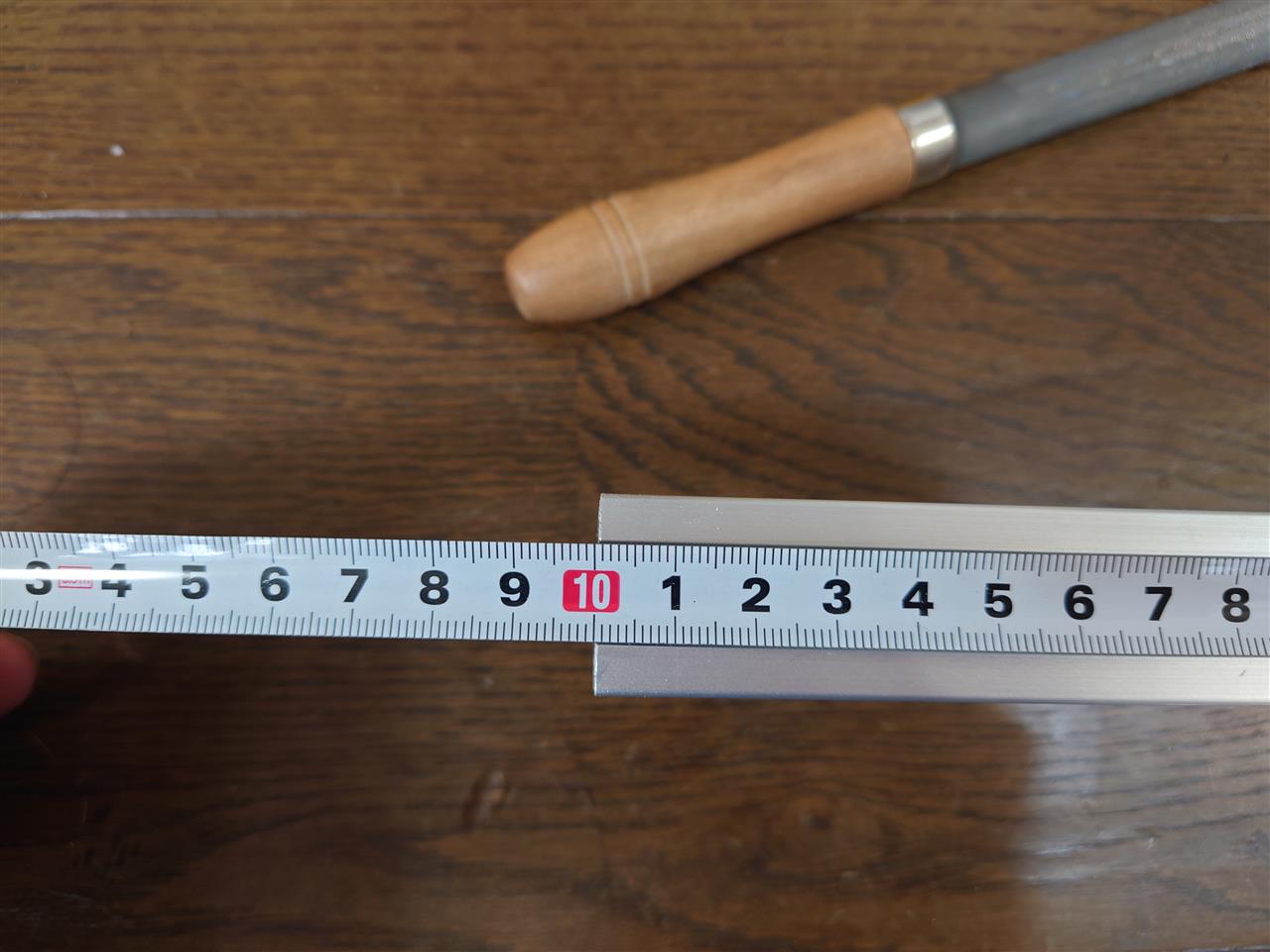

スケールは先端に誤差があるので、１０ｍｍのところをゼロとして合わせます。

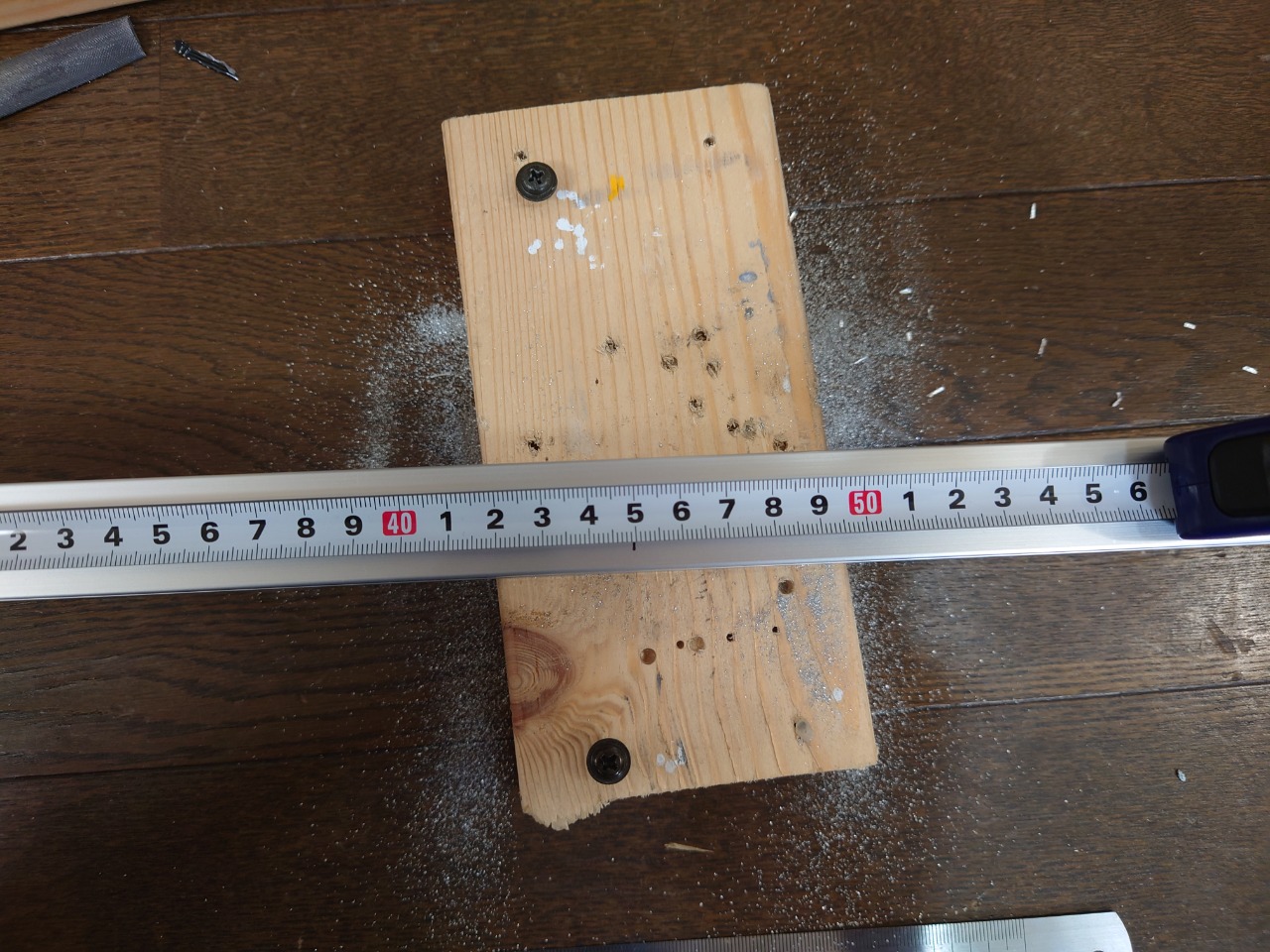

３５０ｍｍを切り出したいのですが、３５０じゃなくて、４５０のところをマーキングします。
たまにこれで間違ったところをマーキングしてしまいます。(^^；

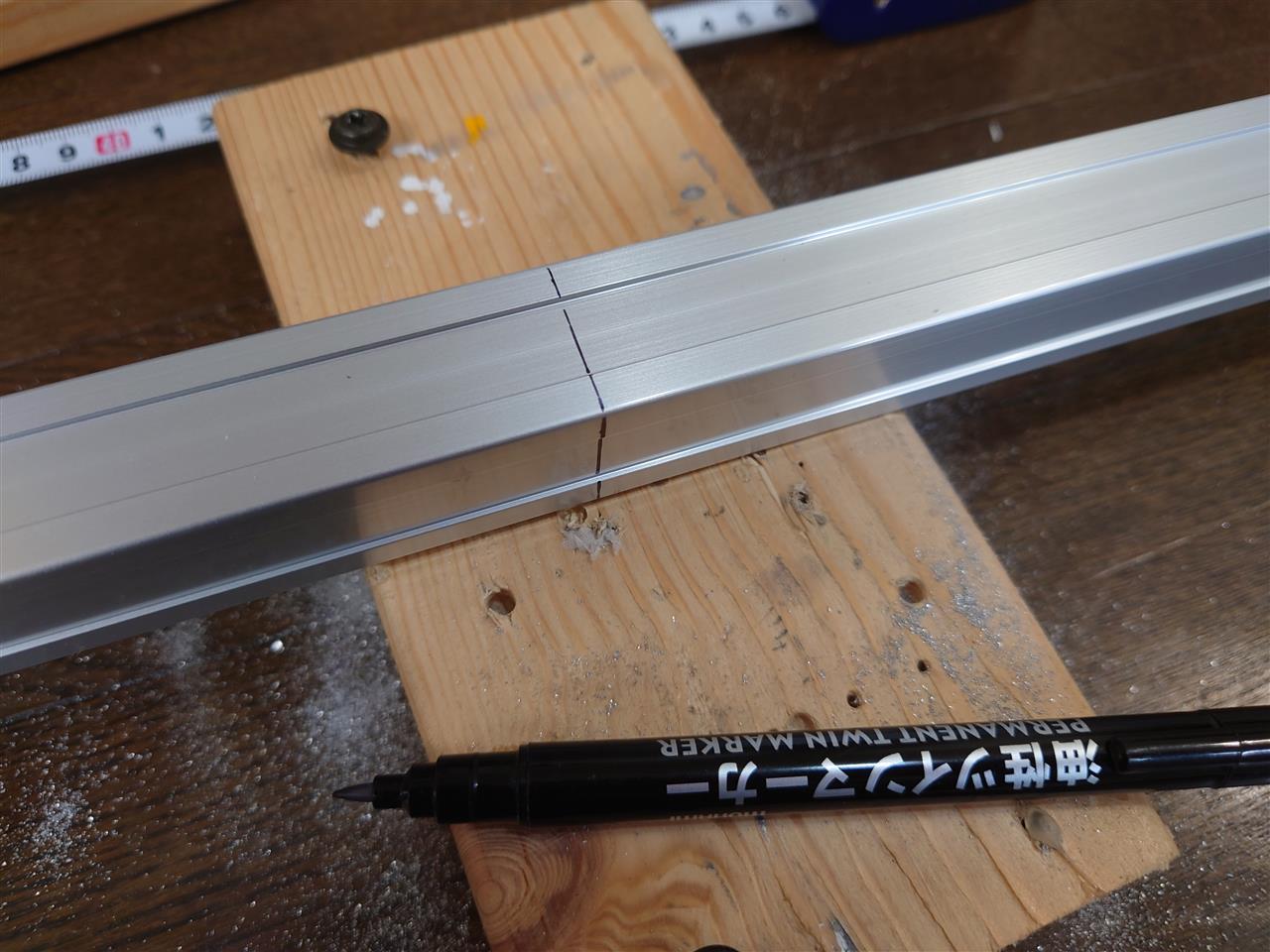

私は見やすいようマジックで記入していますが、正確にするならケガキ針でケガいた方がいいかもしれません。


スコヤで直角を記入します。

トースカンがあればもっと正確に記入できると思います。


スコヤでぐるっと一周マーキングします。


弓ノコで挽きます。
ぐるっと一周均等にノコを入れていきます。

私はマジックの線がノコ切断で消えるところがちょうど境界線としてマーキングしています。


鋸刃はバーコ
コバルトハイスでも３００円で買えるので愛用してます。
アルミならサクサク切れます。

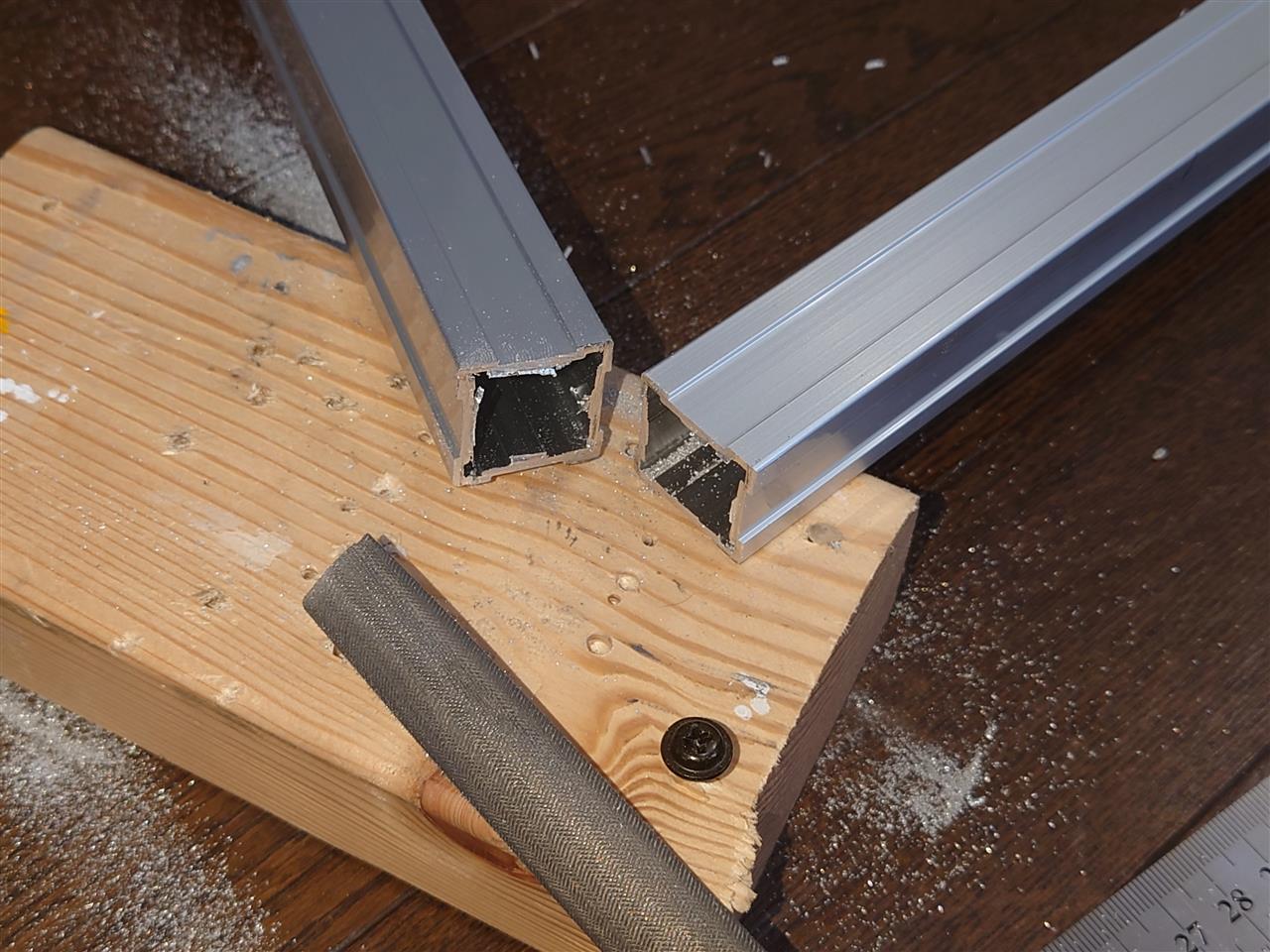

切断面はヤスリで成形。

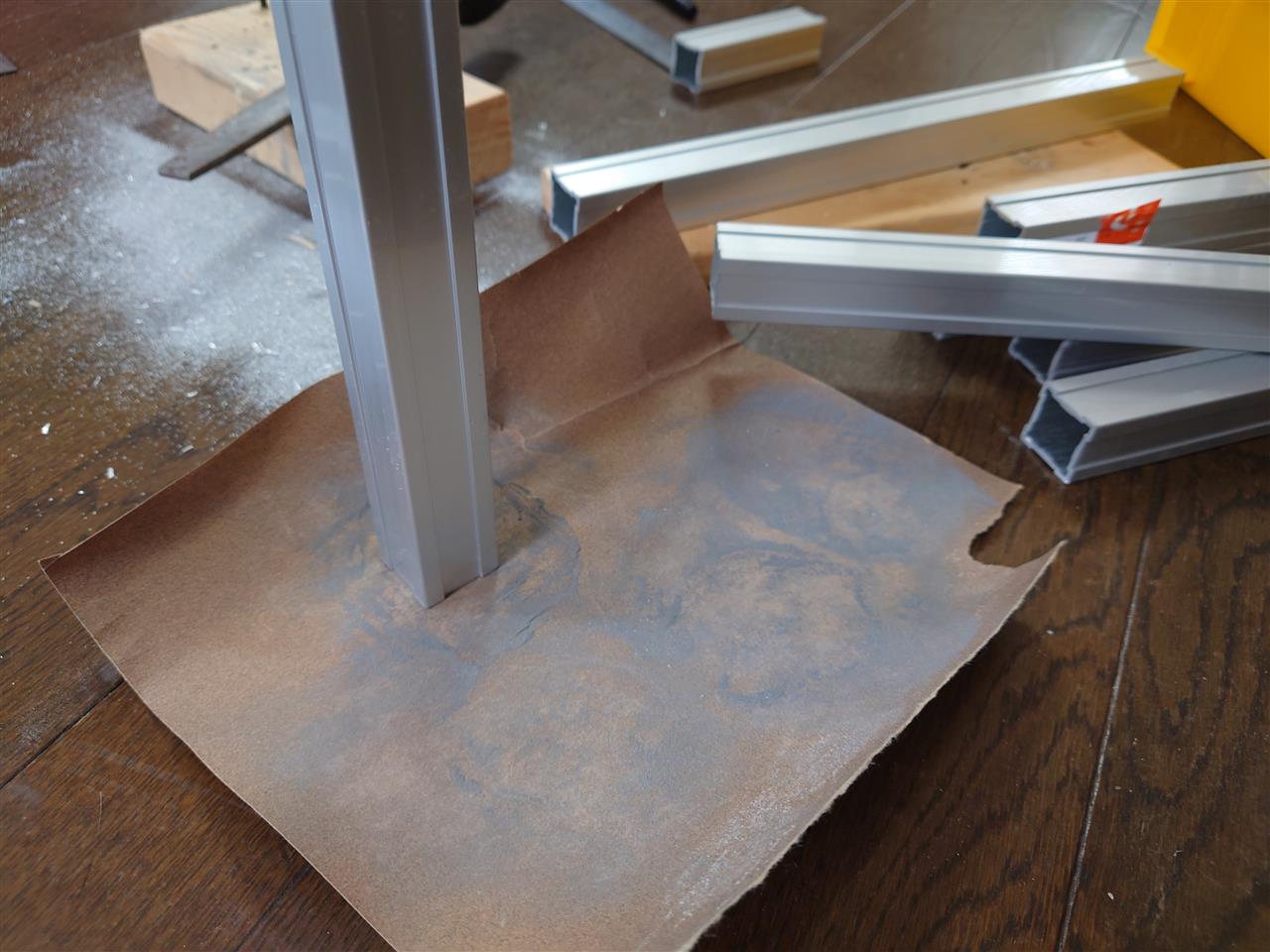

仕上げは床にサンドペーパーを敷いて、ズリズリ端面を磨きます。

フローリングは意外と凸凹してるのできちんと平滑の出るところで磨いた方が良いです。

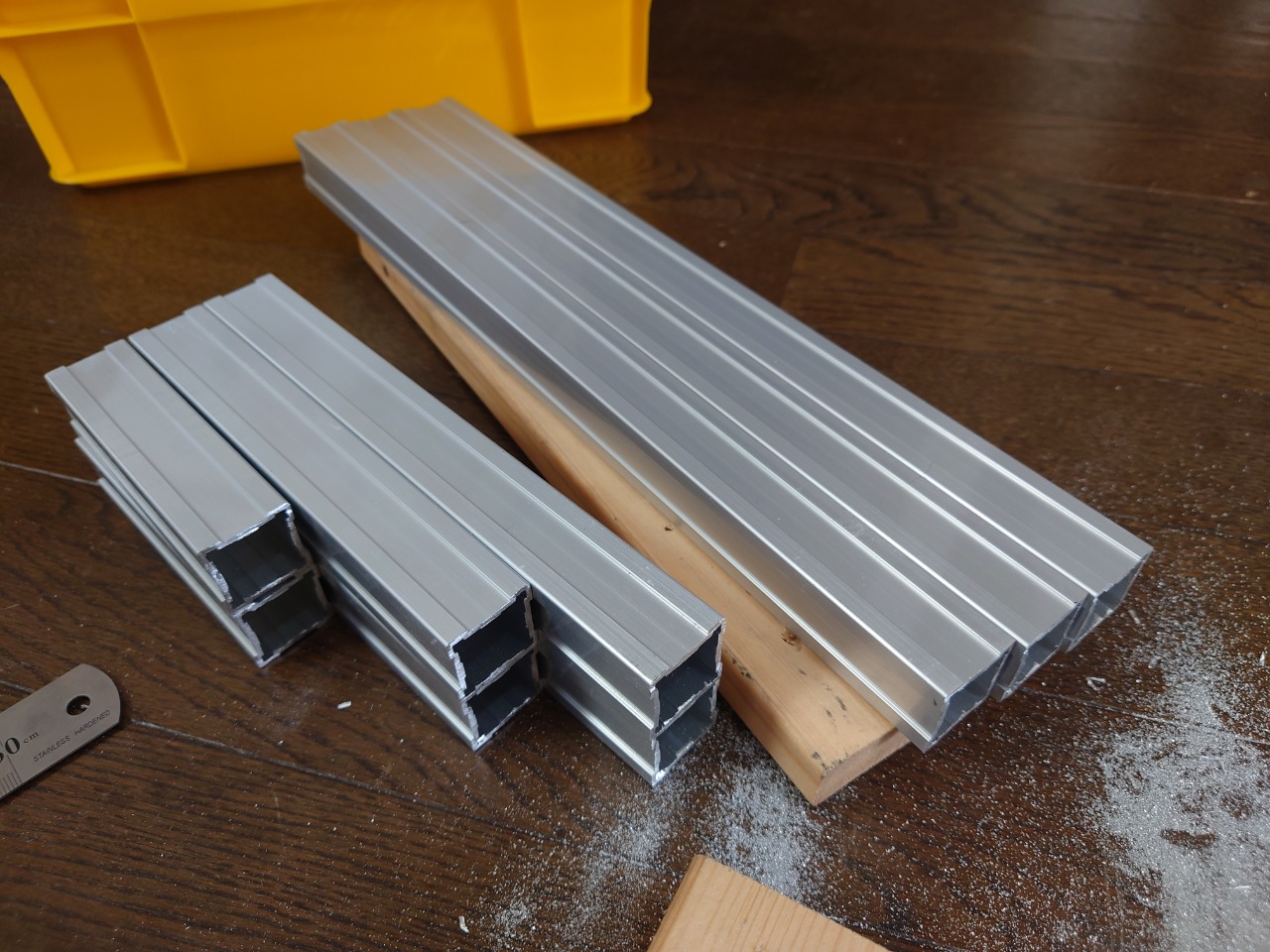

切り出せました。

計算通り余りゼロ。(^^

次は組み立てに入ります。

ハイエースの後ろに無線機の棚というか、ラックを作って固定したいと考えています。
今のところ、ＴＳ－４８０とＩＤ－５１００、ＴＭ－７３３を乗せる予定です。

廃材をうまく使って安価に作るのが（私の中で）工作の醍醐味ですが、
今回、せっかく新車を購入したこともあるのでちょっとお金をかけていきたいです。

前にコーナンで「アルフレーム」というＤＩＹの部材を見つけていました。
矢崎のイレクターのように自分の好きな棚などを作れるものです。
イレクターは丸パイプですが、「アルフレーム」は角材です。
角パイプ同士はプラスチックのジョイントをハンマで打ち込んでつなげ合わせるシステムです。


今日は休みなので朝早くから一番近いコーナンＰＲＯに行きましたが、置いてない。orz

次に近いコーナンに行ったけど、ここにも無い。orz

次に近いコーナンに行ったけど無し。orz

県内で一番大きなコーナンに行ったらありました！


前に見た記憶はここだったのか・・・。

あとでアルフレームのホームページを見たら、わが県での取り扱いはここだけでした。
コーナンならどこでも置いてあると思ったのが間違いだった。


さて、アルフレームは１６ｍｍと２５ｍｍのシリーズがあります。
とりあえず２５ｍｍの方がしっかりしてそうだったのでこれで作ることにしました。

いくつかの長さで切られたものが販売されていましたが、２０００ｍｍ、１本を購入。
面倒ですが切って使います。


アルフレーム　２０００ｍｍ　２５０８円
水平３方面ジョイント　４個　１４４０円（＠３６０円）
３方面ジョイント　２個　８７４円（＠４３７円）
鍋ドリルネジ　４１５円
アルミＬアングル　１１８８円
合計　６４２５円なり

思ってたより結構高くつきました。(^^；

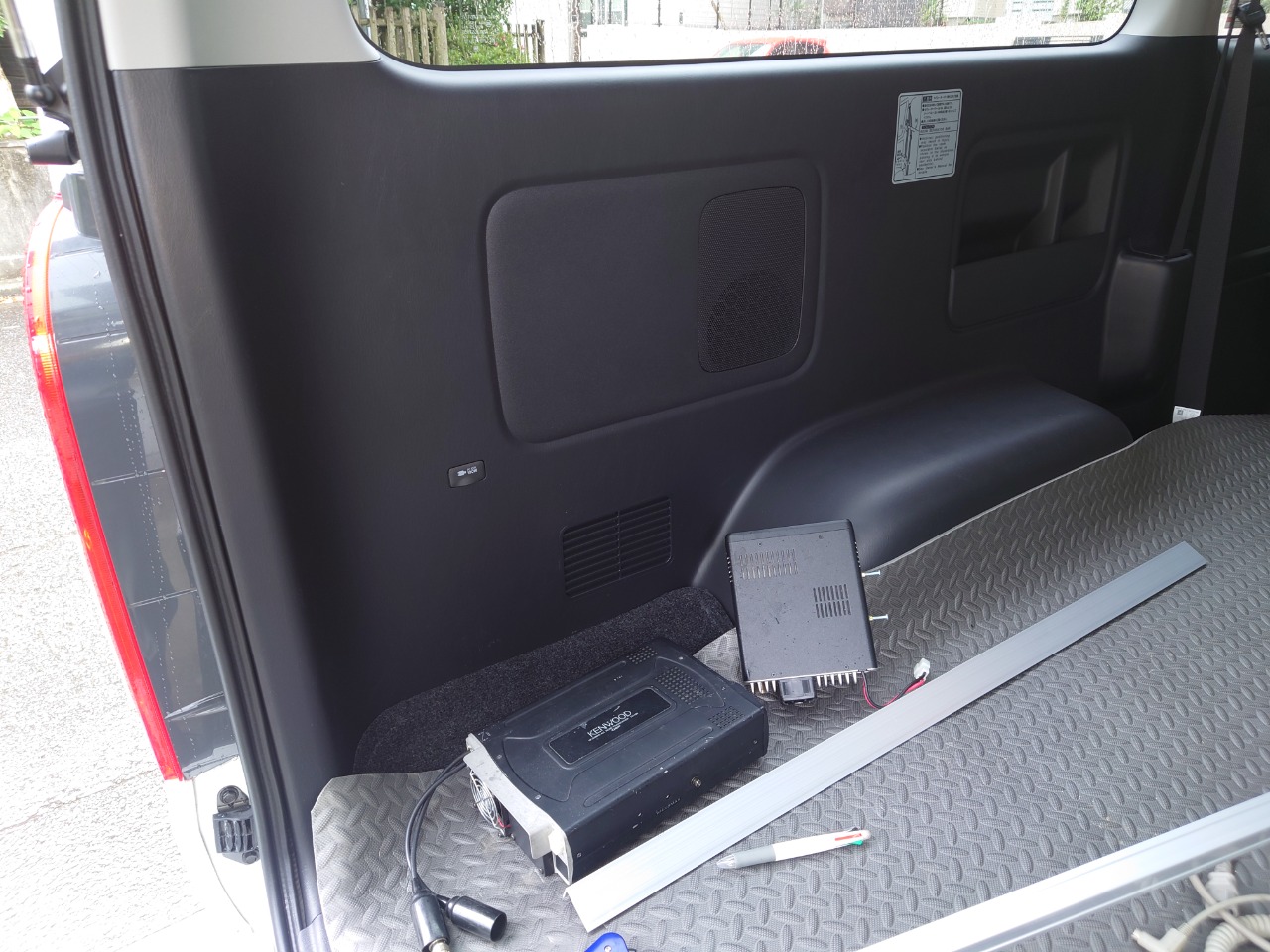

この辺に縦型のラックを製作します。


ハイエースの中でスケールで測りながらメモを取ります。
メモはもちろんチラシ裏の利用です。

作っておいたリレーユニットをバッテリ周りに置いてみます。


取り回しなども問題なさそうですね。

バッテリステーとかまわりに接触物があるため、念のためコルゲートチューブで保護します。

ケイテックスリットチューブ　切り売り１ｍ　１４０円なり。

１ｍも要らんかった。orz
コーナンで購入したけど１０ｃｍ単位で切り売りしてたので４０ｃｍぐらいでよかったな。

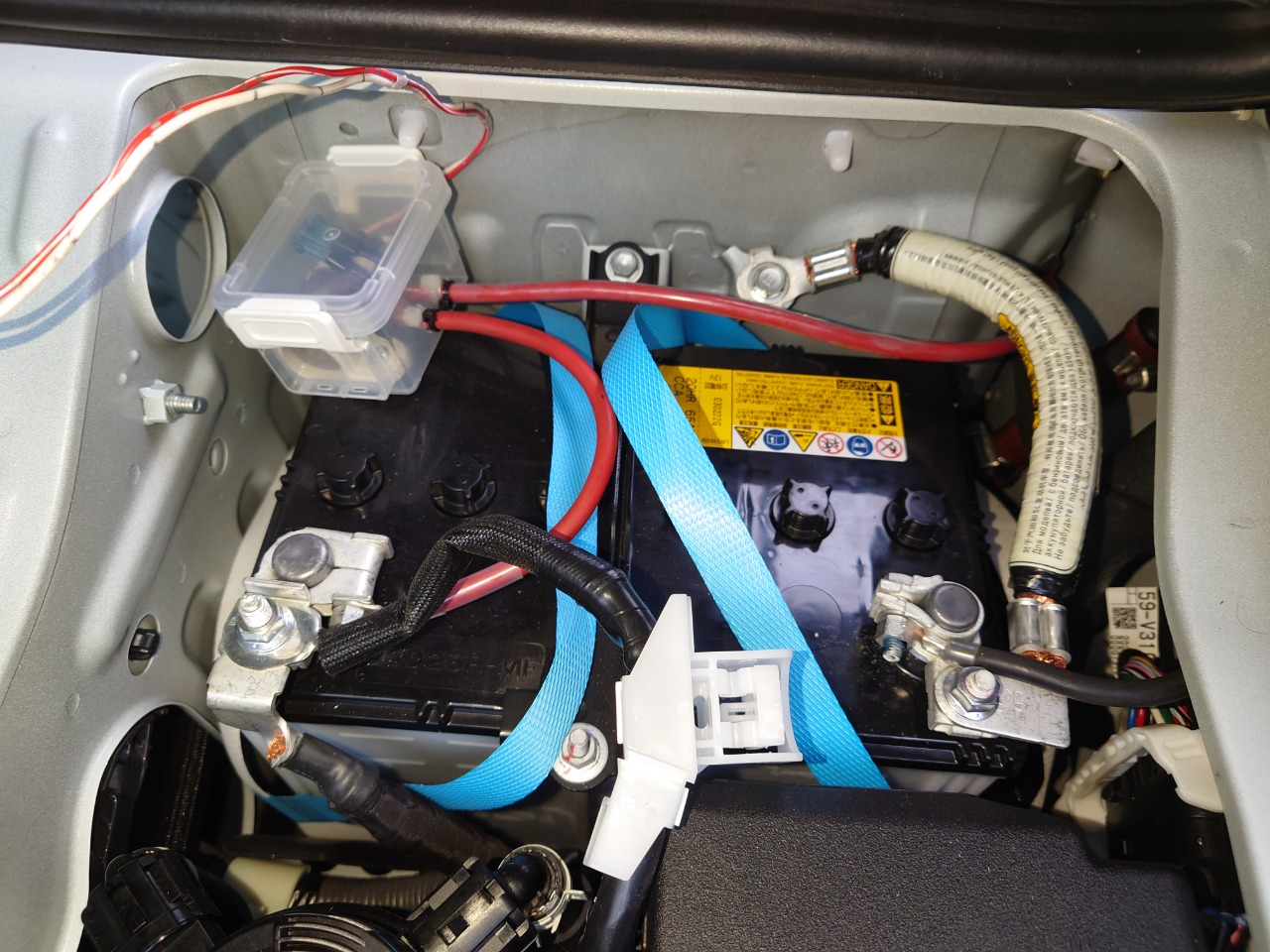

こんな感じでバッテリ周りはとりあえず完成です。

リレーをＯＮするためのＡＣＣはまた配線図を見て探します。

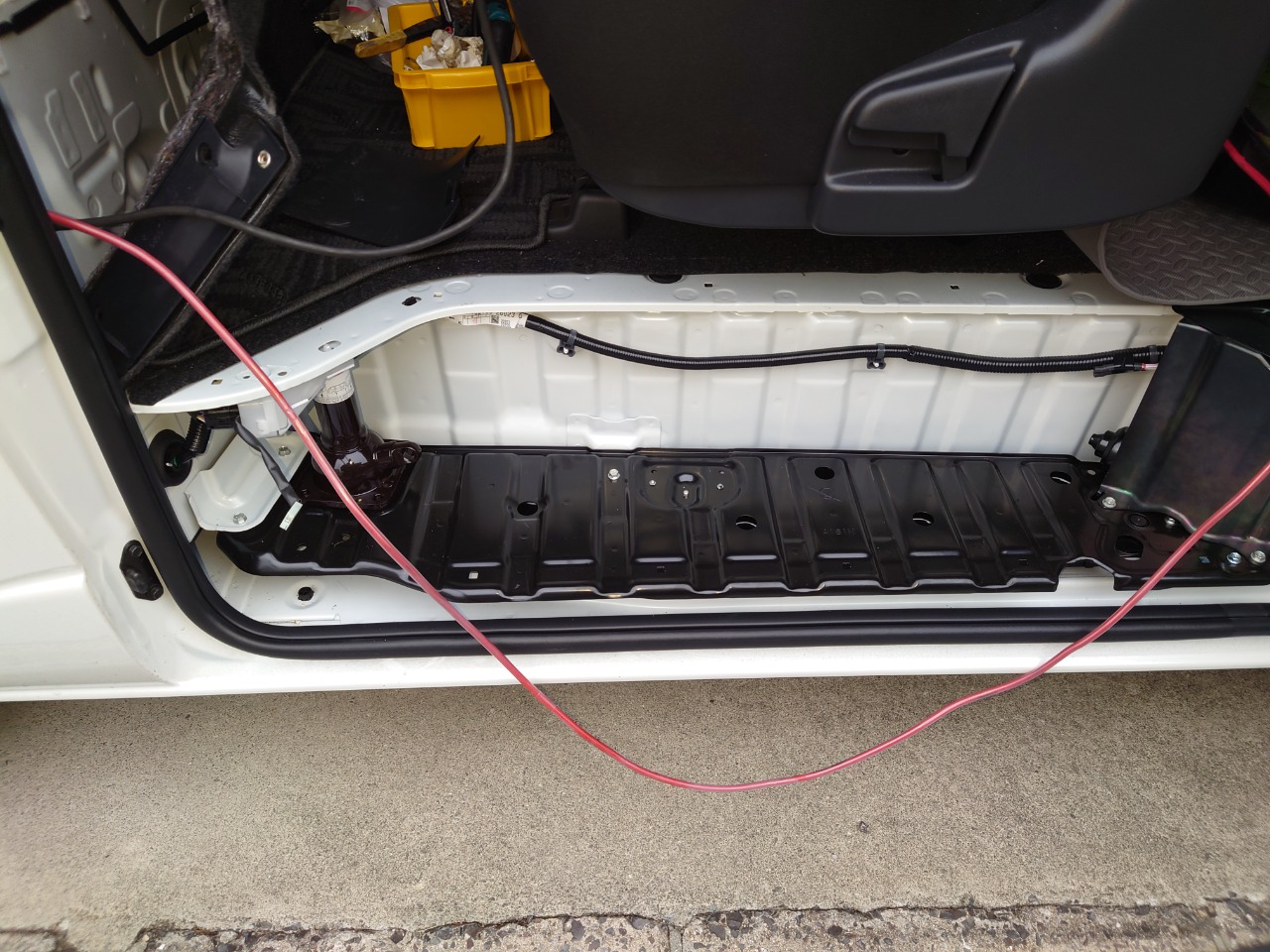

プラスのケーブルも室内に入れました。


ステップ周りのカバーを外して、、、


カーペット裏、フロアにガムテープで貼り付けていきます。

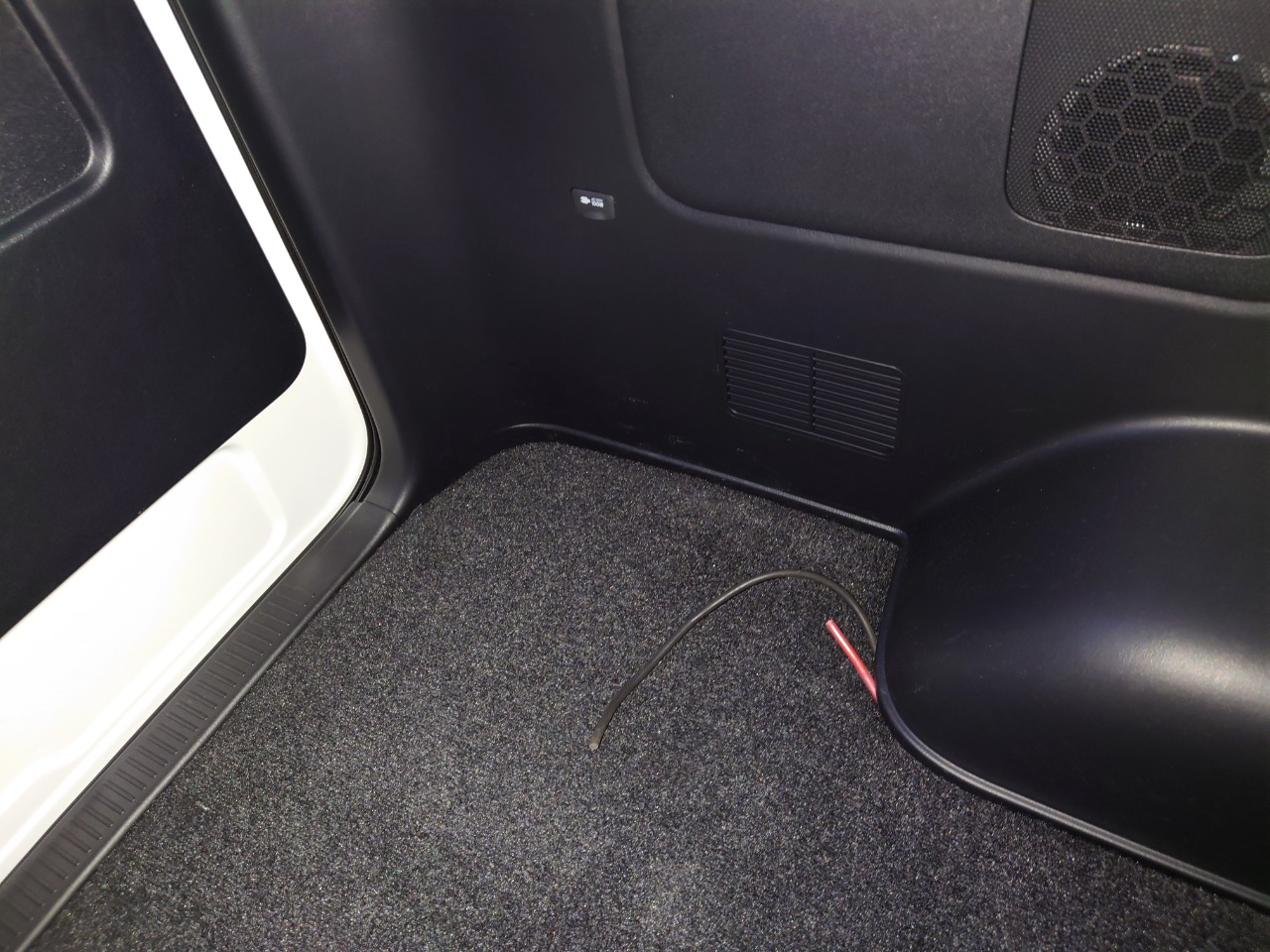

車両後部まで這わせましたが、ｏｈ　ＮＯ！！
ちょっと足りない。orz
あと３０ｃｍぐらい長かったら完璧だったのですが。

今後はここに簡単なラックを作って無線機本体を設置しようと思います。

それではハイエースに配線を這わせていきます。
とりあえず、隔壁に穴を開けてアース線を接続します。



こちらが室内側。
穴を開ける時、キリ粉が散乱して掃除が大変なのでガムテープを周囲に貼ってキャッチします。

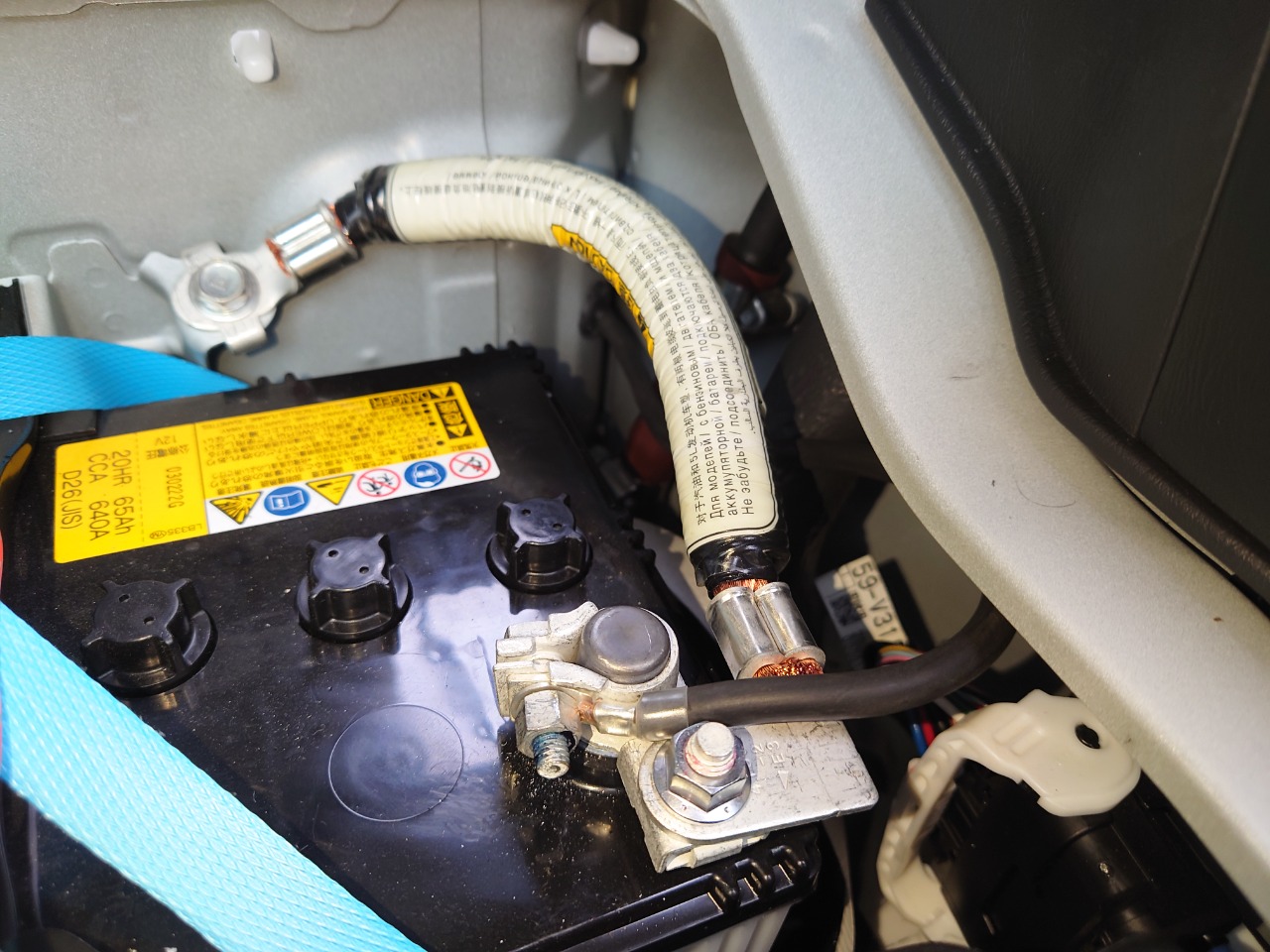

こちらがバッテリ側。
こちらにもガムテープを貼ってキリ粉をキャッチ・・・する予定。

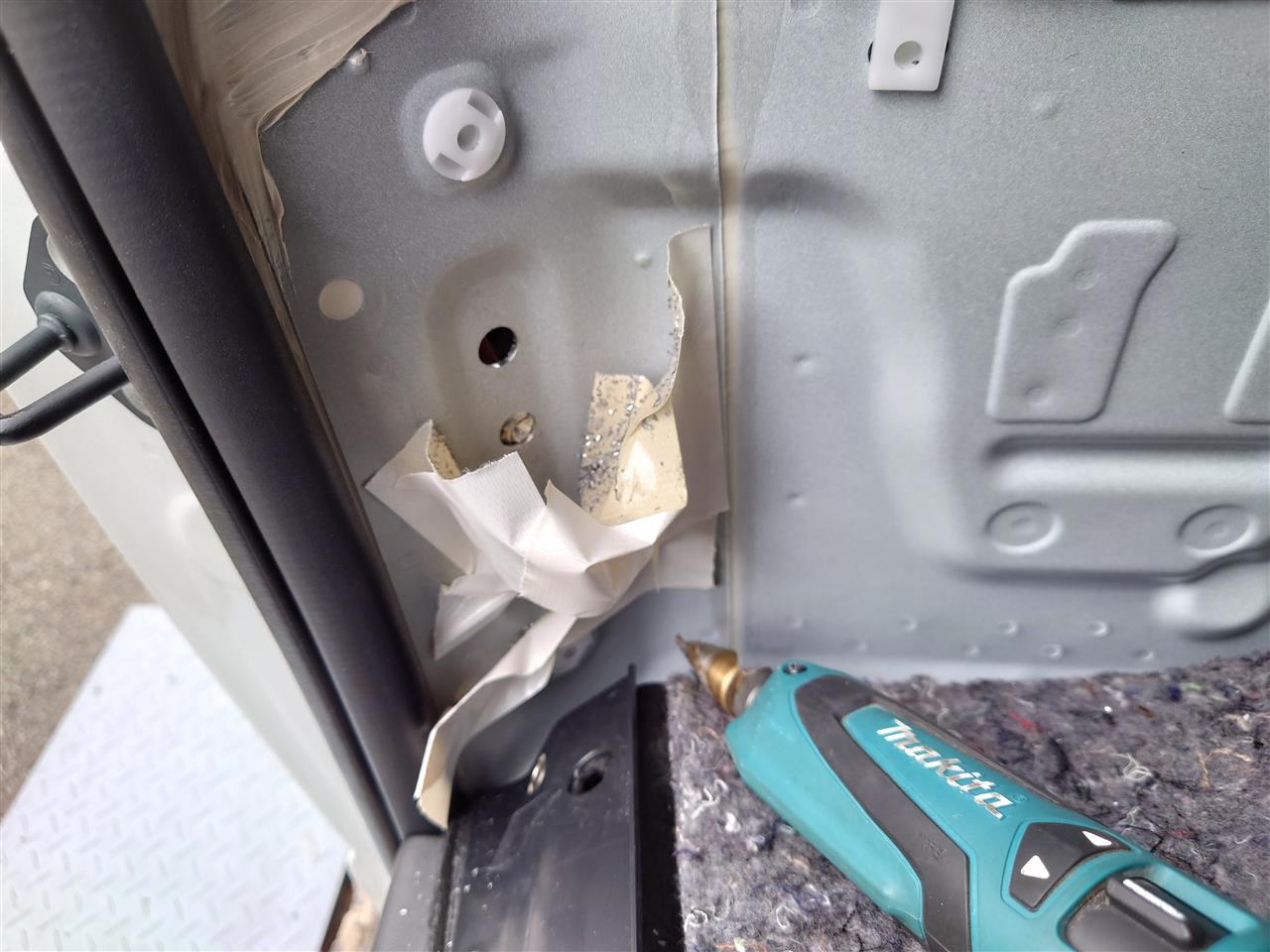

では穴を開けていきます。
ゴムブッシュの必要径が１５ｍｍなのでそれにあわせてステップドリルでちゅい～んと・・・
といきたいところですが、私のステップドリルでは１５ｍｍは開けられないので近い１４ｍｍで開けてからヤスリで拡大させていきます。


７．２Ｖですがマキタのドライバドリルは便利です。
これぐらいの鉄板ならへっちゃらです。

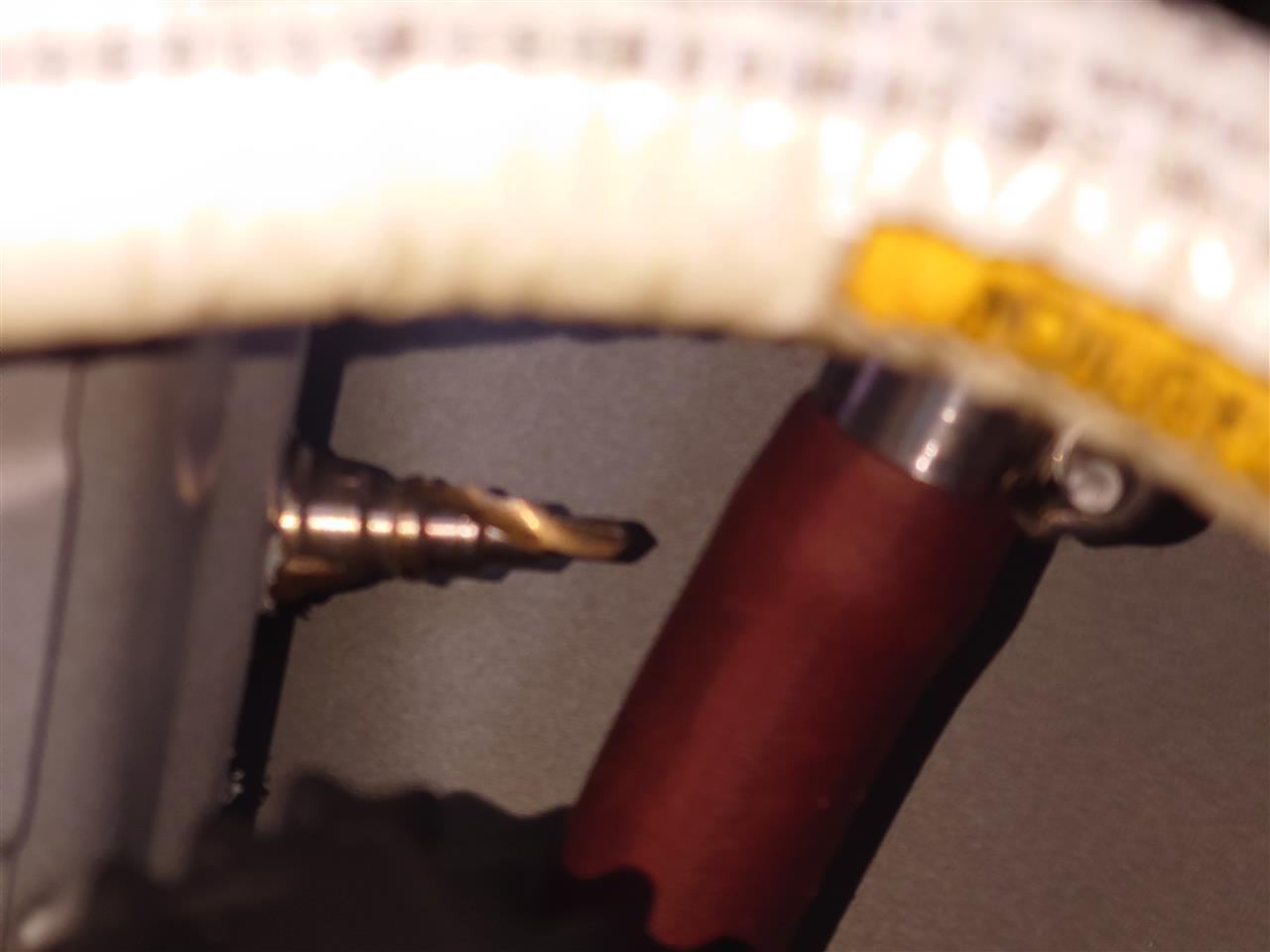

一つ注意していたのは貫通側に配管がいるのでそれを傷つけないようにすること。
近くに給油口がある関係で、燃料配管のエア抜きホースが通っています。
慎重に穴あけしました。

キリ子キャッチ用のガムテープで守備していましたが、小さい穴を開けるときの細かいキリ粉はいい感じでキャッチできました。
でも、ステップドリルの大口径に近づくに連れて大きいキリ粉で盛大に散らかしまわり。(^^；
ちゃんとキリ粉は回収しておかないと水分と反応して錆の原因になります。

グロメット取付け。

ゴムブッシュ　２個　８２円なり　（＠４１円）



ブースタケーブルのクリップを切断して丸端子を取り付けました。
専用の圧着ペンチを持ってないので、適当に電気工事リングスリーブ用の圧着ペンチでカシメました。


室内側から配線を入れて


バッテリのマイナスに接続。
