台風２０号通過しました。


雨戸を開けてみると・・・・・・、５０ＭＨｚのＨＢ９ＣＶが倒れていました。ガーン！

物干しざおをマスト代わりにして、タイラップで柱に縛り付けていただけのお手軽設置でした。
全然、メンテナンスもしてなかったので無理もないですが。


お隣さんに被害を与えてなかったのが救いです。

エレメントもチェックしたら破損してなかったのでセーフ。



ＨＦの八木アンテナ放射器がちょっと傾いています。

ＡＷＡ９コンテストも近いので次の休みには直したいな。

４０ｋｍほど離れているＯＭさんと４３０ＭＨｚで夜な夜なラグチューしています。
「最近、ちょっと信号弱くないの」と言われてしまいました。
ＯＭとＱＳＯするとき返ってくるＲＳリポートは５３ぐらい。
いろいろ思い当たるフシもあるので、今日はアンテナ整備を行いました。


ＯＭとラグチューしているときはこんなアンテナと給電線を使っています。

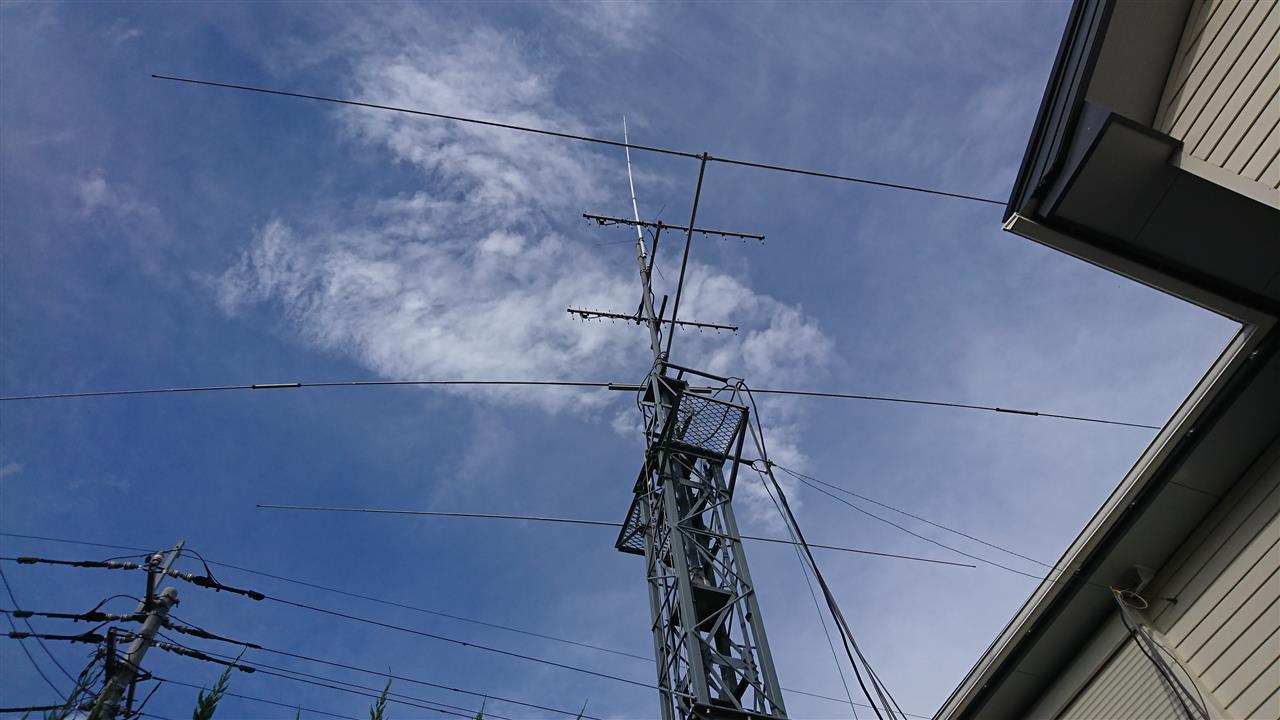

ナガラの１３エレスタック八木アンテナ。地上高は１３ｍぐらい。
１０Ｄ－ＦＢで給電しています。


１０Ｄ－ＦＢは訳あってベランダに着地。


なぜかというと、シャックまでの長さが足りずに着地してるというトホホな状況。(^^;


そのため、変換コネクタで５Ｄ－２Ｖにつながれて、、、、


立ち上がって、軒先から屋根裏へ、、、、


屋根裏からシャックの無線機（ＴＳ－７９０）までは５Ｄ－２Ｖでつながっています。
（八木とＧＰの切替機を経由して）

５Ｄ－２Ｖの長さは１５ｍぐらいでしょうか？
余剰分はベランダに巻いた状態で床置きしています。
子供が踏んで踏んで痛めつけているのは間違いありません。


さて、ローテーターの可動範囲が狭かったので、もう少し西にビームを振れるよう、
マストを９０度ぐらい廻しました。
これがよかったのか、ＲＳリポートも５９になりました。

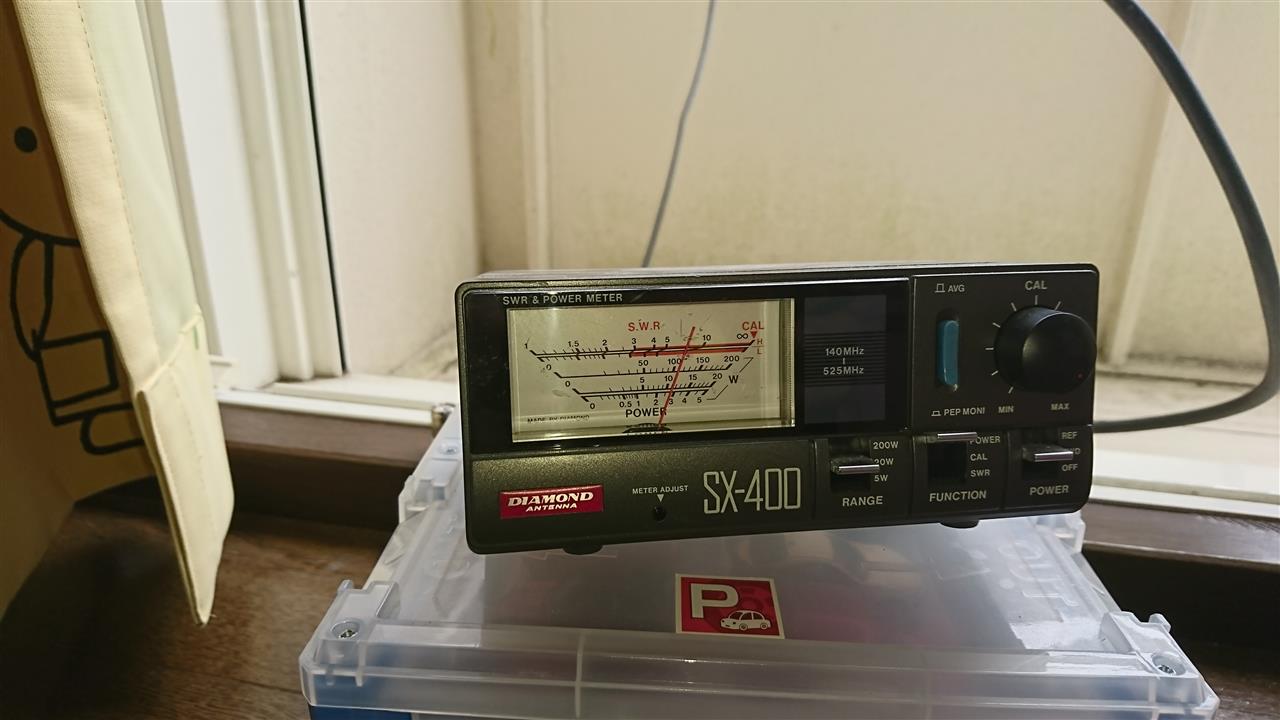

ちなみに、ベランダの５Ｄ－２Ｖと１０Ｄ－ＦＢの間にパワー計をつないで出力を確認すると、４０Ｗが１１Ｗまで低下。あちゃー。
これではアンテナにたどり着くころには１ケタＷぐらいになっていそう。

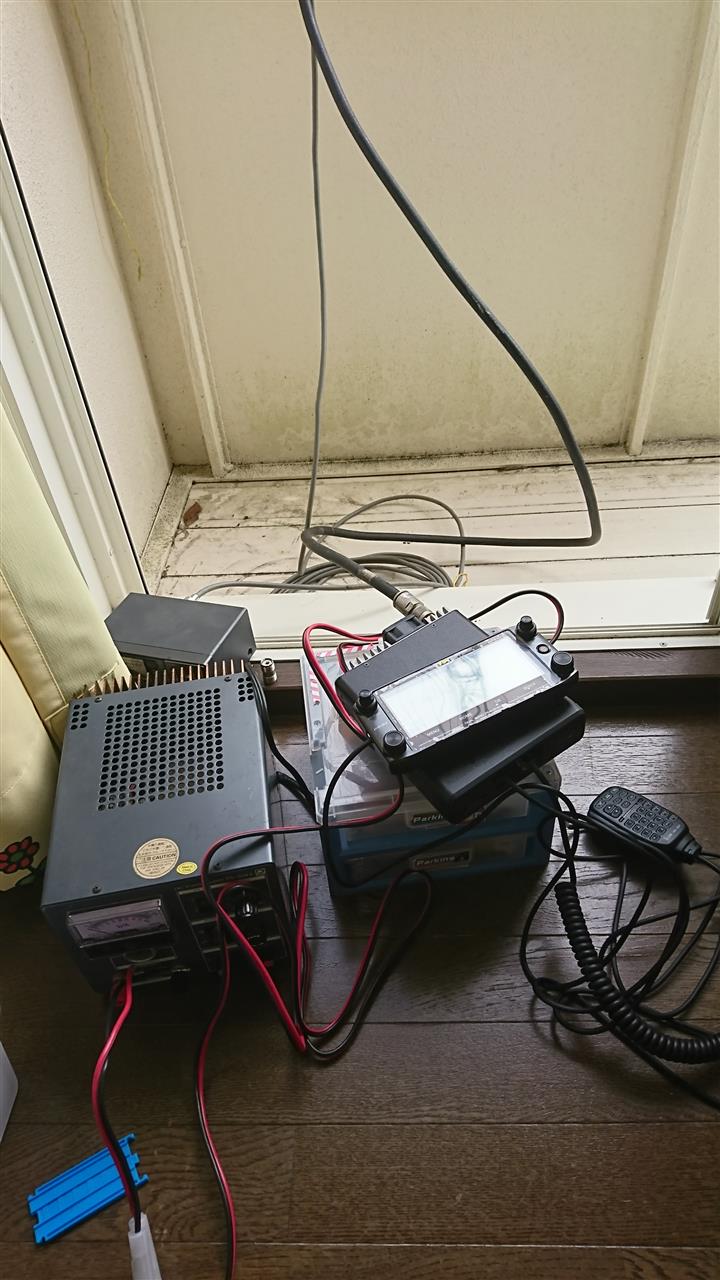

ちなみにベランダにモービル機をもってきて、ＯＭにレポートをもらうと、５９＋３０ｄＢ。
だいぶいいレポートをもらえました。
もう少しビームの微調整ができればレポートも良くなるかも。
でも、残念ながら別部屋のローテーターのコントローラまでは手が届かない。


とりあえず、５Ｄ－２Ｖを１０－ＦＢに変えます。
使うのはコイツ。

前にウエーブハンターを撤去したときに余った１０Ｄ－ＦＢです。（２０年選手）


コイツをシャックから天井に押し込むのと、


軒先からアンテナからの１０Ｄ－ＦＢを押し込むのとで、
屋根裏で変換ケーブルでドッキング・・・の予定。


いざゆかん、屋根裏の灼熱地獄へ！
サクサクっと接続して、早々に離脱しよう。


点検口から１０ｍの距離、サクサクっと行くつもりが、
屋根釘がむき出しで頭に刺さりそうなのと、暗くて懐中電灯だよりで周りが良く見えないのと、軽量鉄骨ジャングルジム障害物競走なのと、足を踏み外したら落ちる恐怖、インターネットの光ファイバー潰したら修理代高そうなのと、色々な問題を抱えながら５分かけてたどり着いた。

だがしかし、シャックからの同軸ケーブル、引っ張っても引っかかってるようで引き上げられない。ｏｒｚ
大声でリビングの娘にヘルプを叫ぶも、ＹｏｕＴｕｂｅに夢中で全く聞こえてない様子。
しかたなく、また５分かけて点検口まで引き戻り、何度も叫んでやっと助っ人参上。

シャックからの同軸ケーブルを屋根裏まで押し込んでアシストしてもらって、やっと接続できると思ったら、、、

今度は変換コネクタ、間違えたやつ持ってきてた。チーン！

これで戦意喪失。

ひとまずクーラーの効いた部屋でクールダウンし、再チャレンジ。
本当に死ぬかと思いました。


とりあえず、作業も終わったのでＯＭとのＱＳＯが楽しみです。

今日はお友達のＬＬＶさんにフレキシブルマイクをいただきました。
わざわざ届けていただいてありがとうございました。

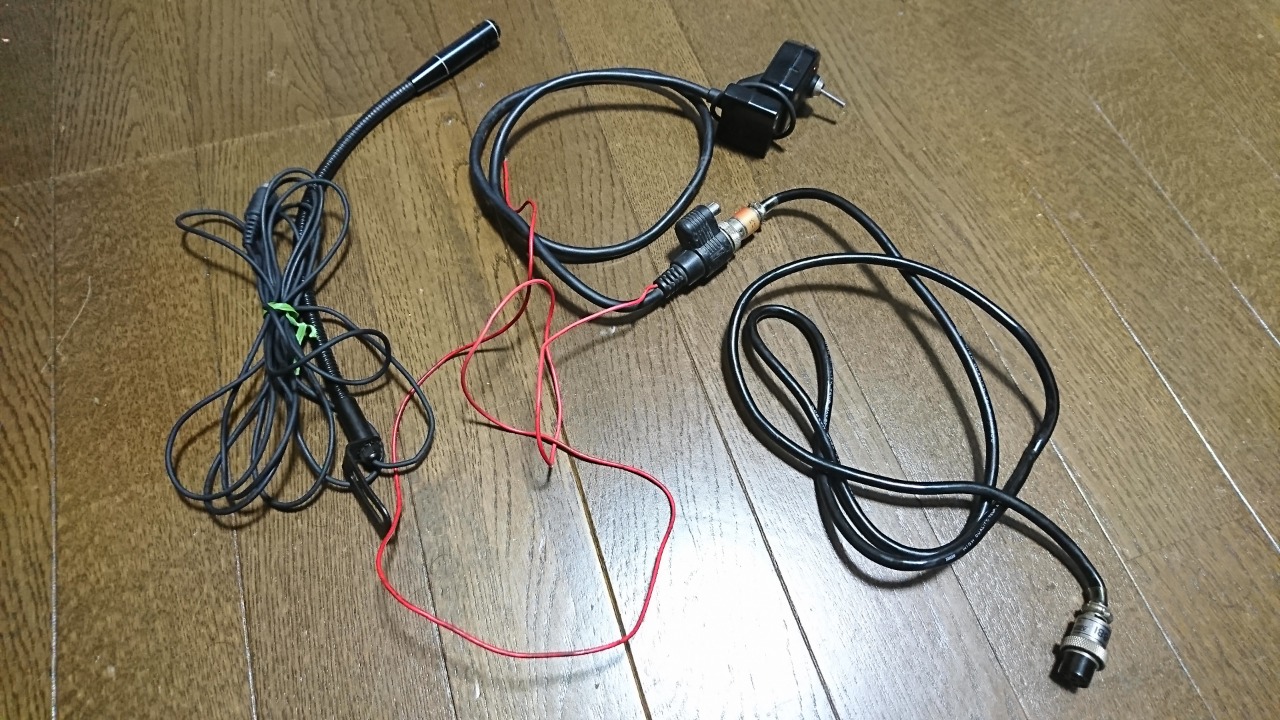

いただいたのはコレ、アドニスＦＸ－６。

いままで自作のフレキマイクしか使ったことが無いので、わくわくドキドキ。

コネクタがアイコム用８Ｐだったのでこれをモジュラーに変更します。


まずは配線の色を記録しながら８Ｐコネクタの切り離し。



そして、ハードオフで２００円で購入したモジュラーケーブル８Ｐを切ってハンダ付けします。

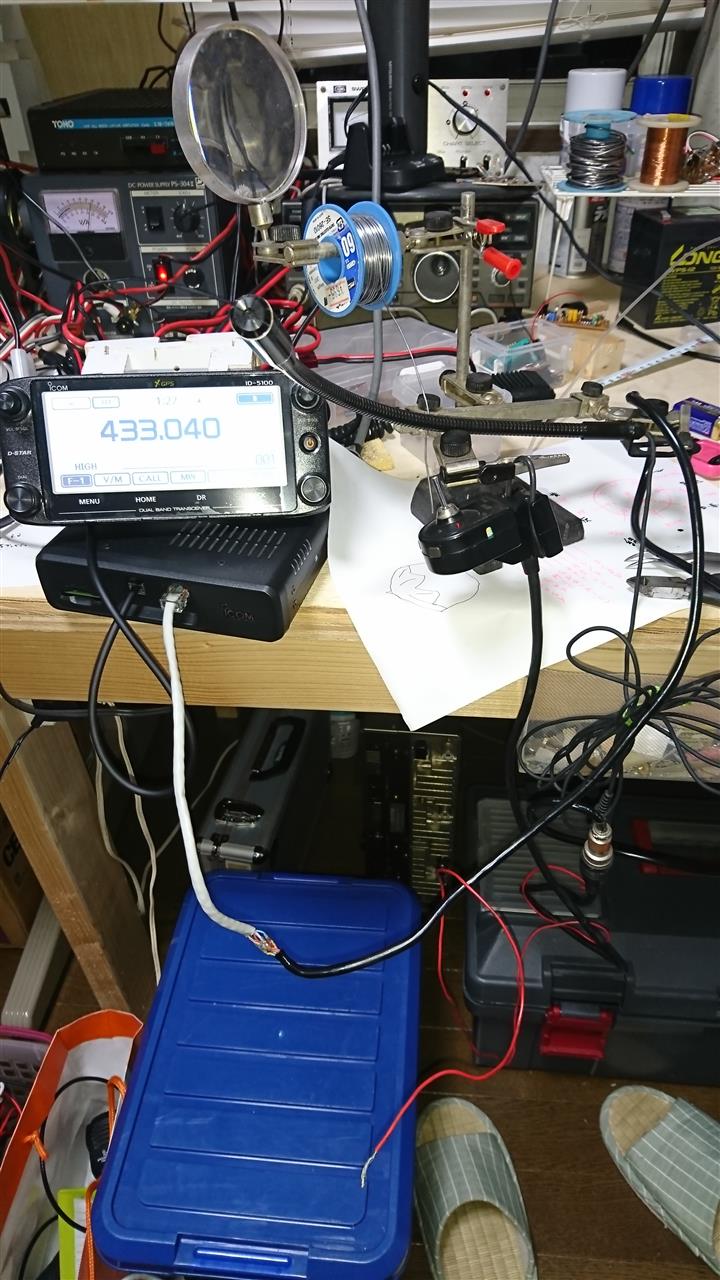

ＩＤ－５１００につないでテスト。

ちゃんと送信と周波数のＵＰ／ＤＮができました。
さっそく、ローカル局を呼出し、ＱＳＯ。きちんと変調も乗っているようです。
よかったよかった。

早くＩＤ－５１００を車に付けなければ、、、、、と思いながら早や１年が経ちました。
これでＩＤ－５１００搭載計画も一歩すすんだ、かな！？


でも、この赤い線ってなんでしょう？何に使う線かな？

前回の続き。

周波数変動がひどかったはーちゃん。
ジャンクから取り出した温度補償コンデンサに変えてみました。

ついでにトリマコンデンサも交換しました。

周波数がハムバンドに入らず、コンデンサの定数を変えて変えてやっと調整できました。

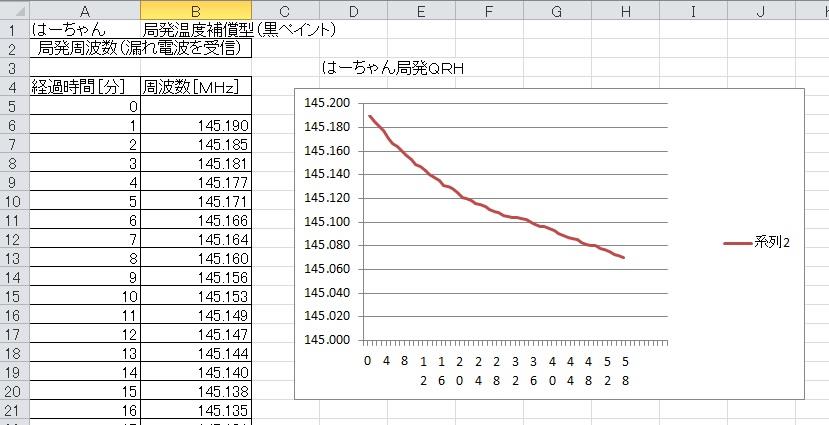

ハンディー機で局発の漏れ電波を受信。




周波数が安定しないばかりか、前は右肩あがりだったのに、今回は右肩下がりに。orz

ＯＭから冷却してやればどう？とのアドバイスで、ＵＳＢ扇風機で強制空冷してみました。

すると、周波数変動がなくなり、ＱＲＨもピターっと一定になりました。

まさか、受信機にファンを付けるわけにもいかず、補正の大きい温度補償コンデンサを付け替えてみることにしました。

しらみつぶしにアレコレ試して、やっといい組合せができました。

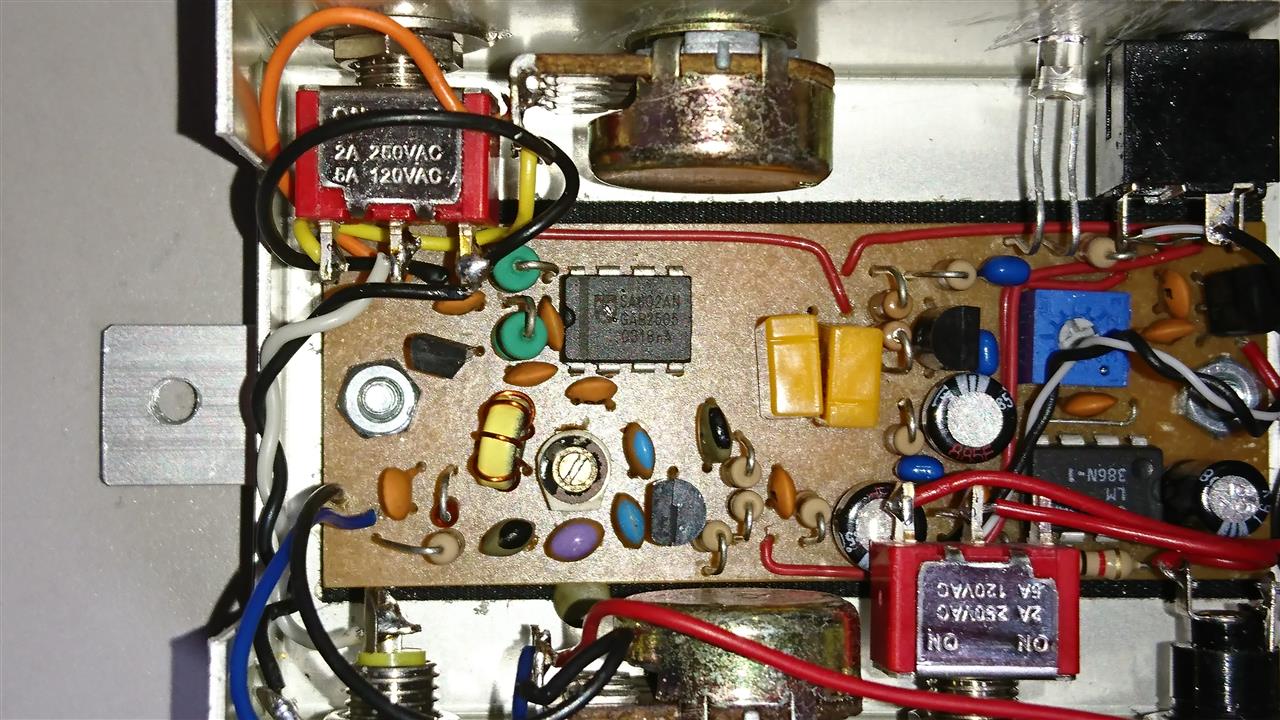

青ペイントと紫ペイント。
配線の取り回しも若干変更しましたが、これでやると非常に安定していました。



やっと実用的な受信機ができて、ＯＭに見ていただいたところ、
「コイルの巻き数がひと巻き多いよ」と・・・・。


ｏ.......ｒｚ

私もちょっと怪しいなーと思っていたんですが、確かにひと巻き多いです！！（＾＾；

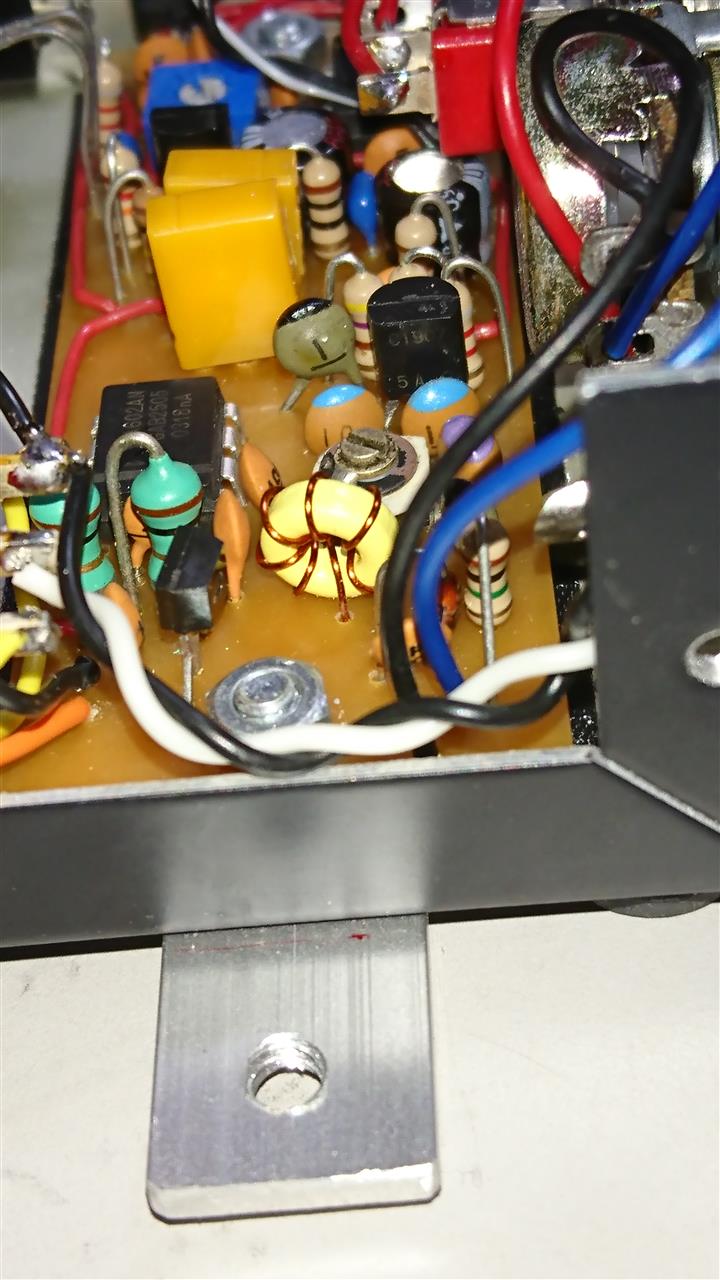

トロイダルコアに６ターンが指定ですが、７ターン巻いていました。
どおりでハムバンドより下に周波数が出てきたわけです。これでつじつまが合いました。


さらに、ＯＭには新品の温度補償コンデンサも分けていただきました。
ありがとうございます。


さぁ、ちゃんとコイルを巻きなおしてコンデンサも変えよう。

はーちゃんの局発のコンデンサを安定度の高いものに変えてみます。


はーちゃん、分解します。

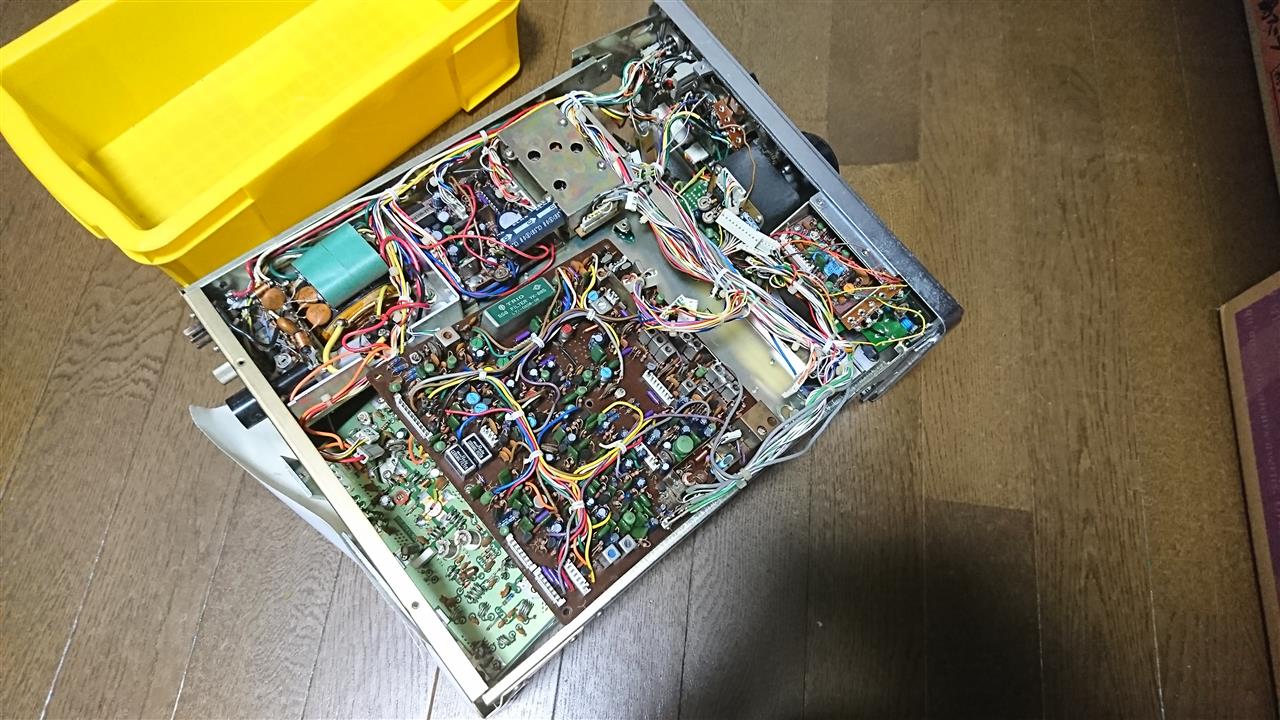

コンデンサはＴＳ－７７０のジャンクからいただきました。


取れました。

コンデンサの頭に黒ペイントがされているのが温度補償型コンデンサ。
いままで何気にペイントがあるな～程度に思っていましたが、こんな意味があったんですね。

古いジャンクからコンデンサをとるという行為は、余計なトラブルを生み出しそうな気がしますが、(^^;早く実験をしてみたいので、それもまた経験です。


さっそく付け替えました。

とはいえ、明日も仕事なので今日はここまで。

周波数が変動していると思うので、調整のためにカットアンドトライで定数を変更する必要があると思います。

ＯＭさんからは、トロイダルコアに巻いたコイルが動かないよう接着剤で固定した方がいいとのアドバイスをいただいていますので、それも試したいと思います。
ロウソクの蝋でするか、ホットボンドで固めようか思案中です。
