先日、名古屋に出張に行っていました。


名古屋駅前のビルからの眺めはとってもＦＢでした。
こんな場所から電波を出したらよく飛ぶだろなー。

出張中は天気も良く、かといって暑くもなく、過ごしやすい気候でした。

が、帰ってきたら、明日には台風接近とのことで、いそいでアンテナを降ろしました。


さて、先日、秋月の通信販売でを利用したときに、ついでにこんなものを買っていました。


Ａｐｌｕｓという会社のＡＰＲ９６００という石。５８０円なり。

録音再生用のＩＣです。不揮発で、電源をＯＦＦにしても録音は消えません。
見た目はちょっと古いパッケージですが、工作しやすいということにしときましょう。

６０秒か３０秒を選択できて、ＣＱマシンにちょうどいいなと思ったので購入してみました。
インターネットで調べてみると８ｃｈの録音もできるようですが、コンテストでは３０秒１ｃｈもあれば十分なのでこれで作ってみます。


ブレットボードで基本回路の通りに組んでみました。
さすがデジタル回路。簡単に組めて再現性良く、録音再生できました。
スピーカーもＩＣに直接接続できて、ガンガン鳴ります。

ただ、再生中に０．５秒ぐらい音飛びするような箇所があります。
毎回きまったタイミングで発生するのでどうも録音するとき量子化するときうまくいってないように思います。

何回録音しても、音飛びがするので困ったもんですが・・・（＾＾；
うまくその部分をかわしながらレコーディングすれば問題ないかな。

全市全郡コンテストまでに仕上がるかな～？

今日は、のんびりとした工作タイムを楽しんでいます。

さて先日、ホームセンターに行った時にこんなものを調達していました。


鬼目ナットとユリアネジ。
どちらも１２０円ぐらい也。

受信機本体をユリアネジで脱着できればメンテナンスしやすいだろなー、と思いました。
それと、受信機の取り付け位置変更を一緒に行います。



まずはステーの製作から。
アルミのフラットバーを切り出して、穴あけ。


鬼目ナットはＭ４だから、６．０ｍｍで穴をあけることにしました。

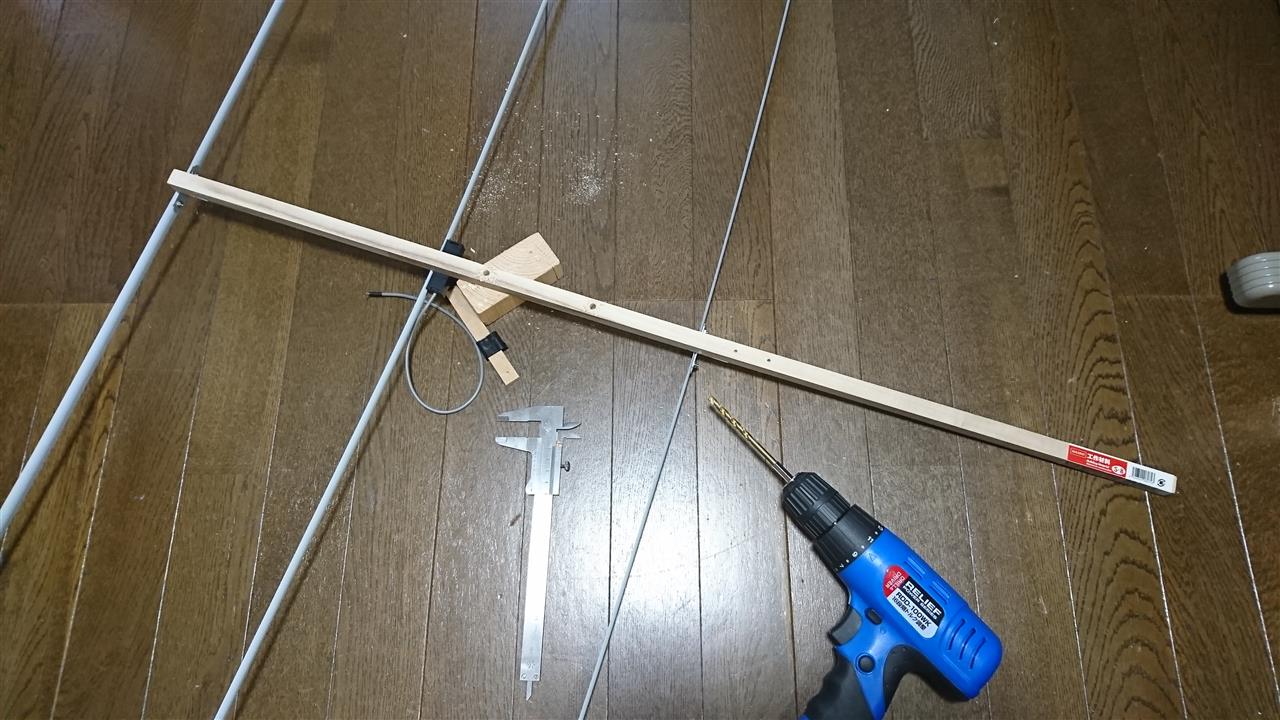

位置を決めて穴あけ。




鬼目ナットをあてがいます。
押し込んでも木材、割れんかなー？いけるかな？



金属の当て板をして、クランプで押し込んでいきます。
グリグリ。

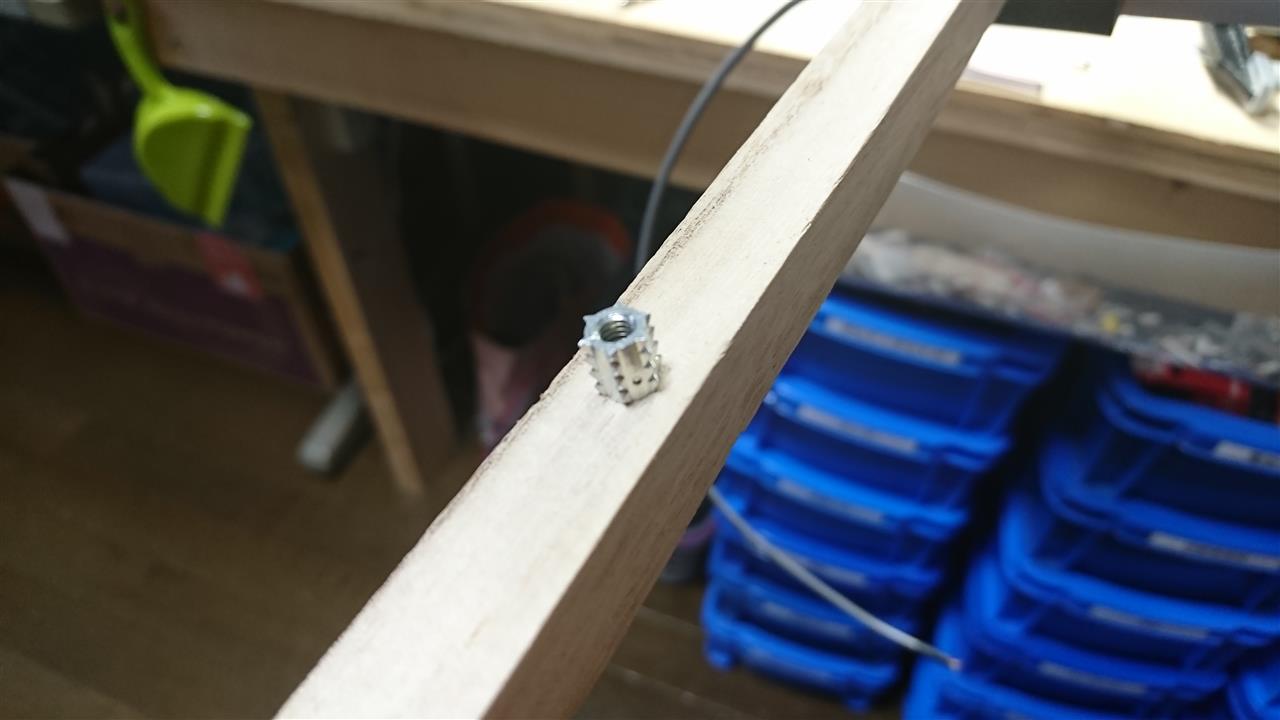

キレイにツラまで押し込めました。

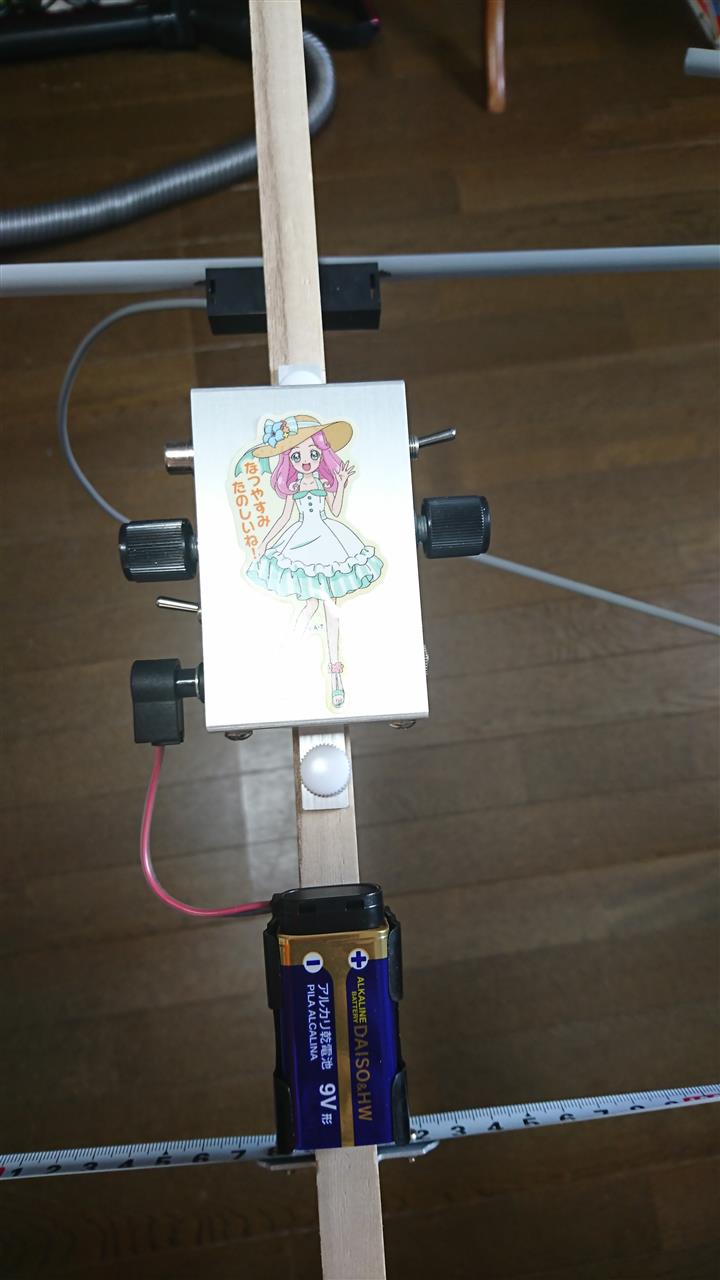

ユリアネジ装着！


もう自己満足の世界です。

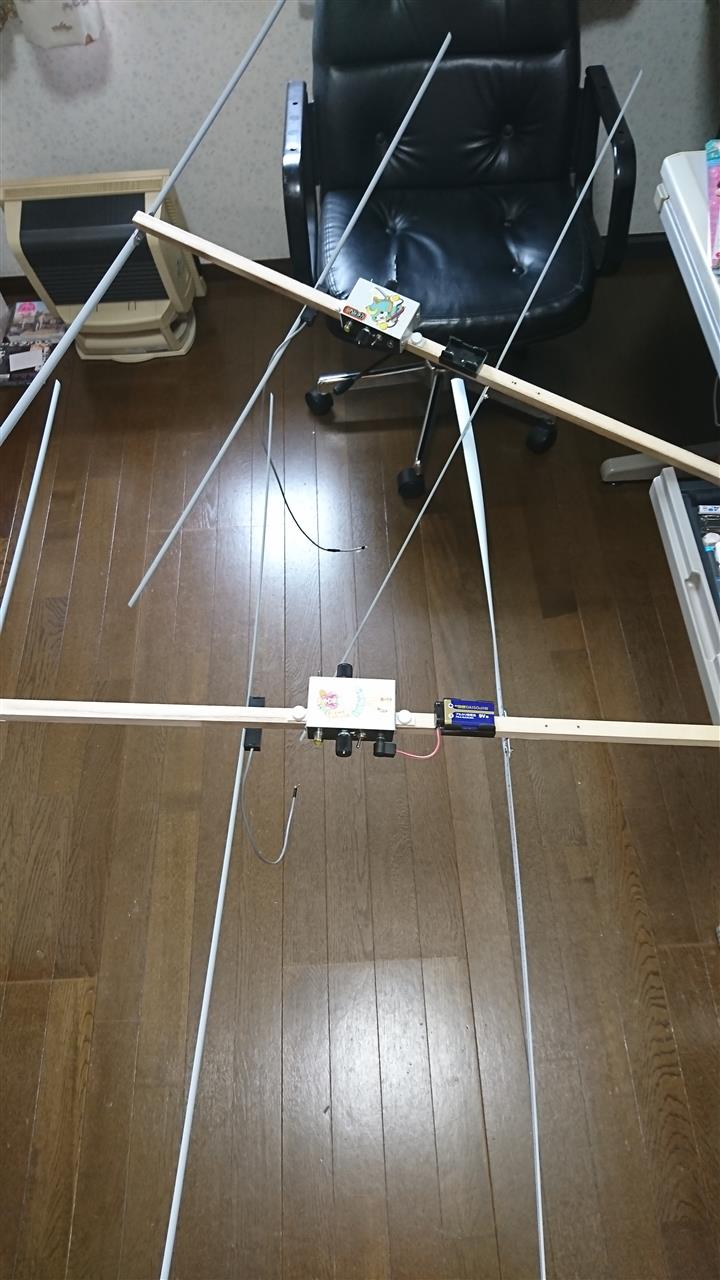

受信機の位置を放射器と反射器の間にしました。
どんな影響があるか分かりませんが、全長は短くすることができます。
子供が持ち歩くことを考えたら、小型軽量がいいですもんね。

持ち手は痛くないように何かグリップを付けたいかな？

明日は休みなので夜更かし中です。

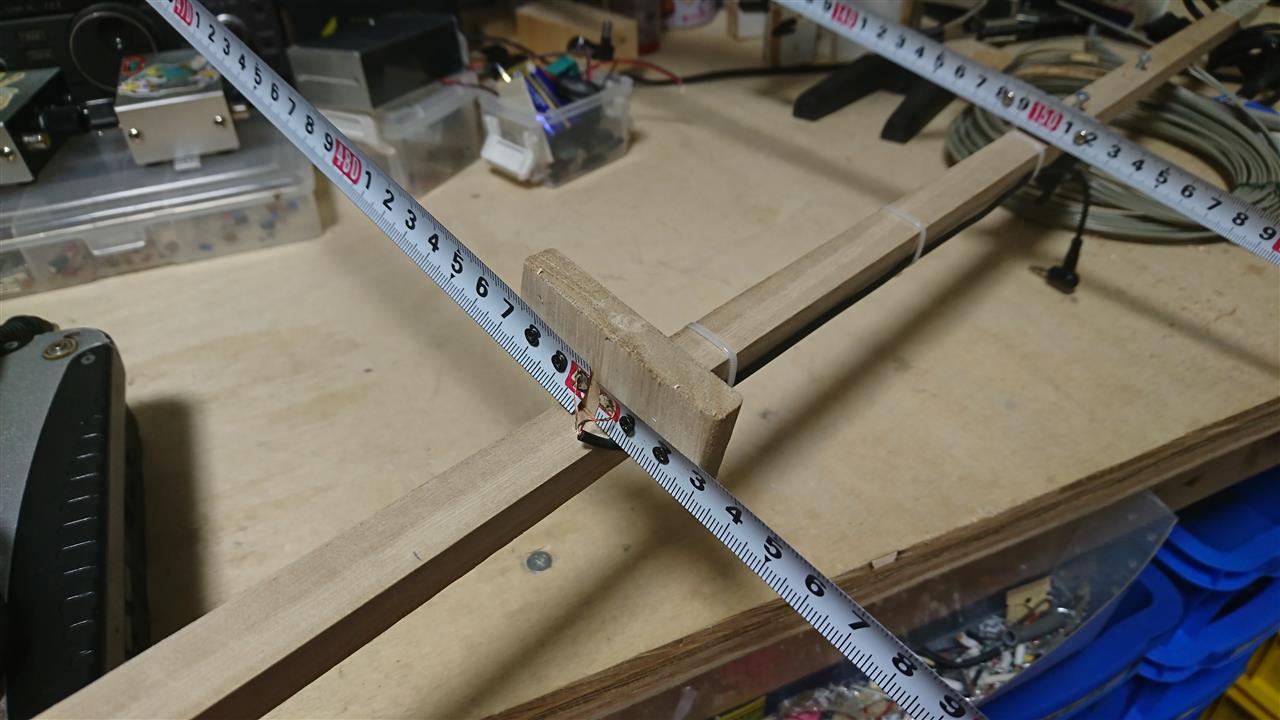

さて、ＡＲＤＦ受信機のアンテナ給電部はこんな感じで適当に作っています。




見栄えが悪いこともありますが、何より「ポキッ」と折れてしまいそう。
接着剤で強力にくっついてはいるんですが・・・。

そこでホームセンターで何かいいものはないかと探した結果、これを発見。


単四電池ボックス。
ホームセンターでよく見るＥＬＰＡ製で１１０円ぐらい。

これをつかって給電部を改良します。



エレメントをネジ止め。


２ｍｍのネジを使ったのでピンセットが活躍しました。


木製のブームにネジ止め。
そのあと同軸ケーブルを接続しました。

いままで適当な配線を使っていましたが、ＯＭが
「不要な方向からの電波を拾わないように同軸ケーブルを使ったらいいよ」
と、分けてくださいました。ありがたや。


２本完成。


とりあえず今日はここまで。

今日は、８Ｎ５ＣＬＥＡＮ／５「受信環境クリーン月間記念局」を運用させていただく機会があり、
息子を連れて移動運用に行ってきました。

移動地は徳島県勝浦郡上勝町。
ＧＰアンテナを設置して２ｍ、ＦＭにて運用しました。
２０：５０～２３：００までの運用。


ちょうど愛・地球博コンテストも開催されており、たくさんの方から声をかけていただきました。
みんカラお友達のＪＣＵさんともＱＳＯできました、ありがとうございました。m(_ _)m

どなたかが、クラスタにＵＰしてくれたようで、「クラスタ見ましたよ」と声をかけられました。


息子と合わせて４０局ほどとＱＳＯ。

＜ＱＳＯ内訳＞
　０９長野　　１局
　１７山梨　　１局
　１８静岡　　９局
　２１三重　　１局
　２０愛知　　４局
　２３滋賀　　１局
　２４奈良　　１局
　２５大阪　　２局
　２６和歌山　２局
　２７兵庫　１４局
　３１岡山　　２局
　３５広島　　１局
　３７徳島　　１局

２エリアは移動局が多く、コンテストにあわせてみなさん良いロイケーションに移動しているようです。
コンディションがよかったのか、普段は交信できない山梨県ともＱＳＯできて楽しめました。（＾＾



８Ｎ５ＣＬＥＡＮ／５の無線機はアイコムのＩＣ－７０００。
慣れるまで取扱い説明書を見ながら格闘。・・・慣れた頃に終了。

明日には記念局を返却しますが、いろんなバンドでＱＲＶすると思いますので、聞こえていましたらＱＳＯお願いします。

７ＭＨｚをワッチすると、相変わらずバタバタバタとヘリコプターが飛んでいます。(- -;

もうちょっとワッチしていると、なんかいつもと聞こえてくる信号が弱いなと感じました。

私が使っているＨＦアンテナはナガラの７ＭＨｚと２１ＭＨｚに出られる３エレ八木です。
（７ＭＨｚはロータリーＤＰとして作動）
２０年前に知り合いのＯＭからいただいた物です。
ＯＭもＴＳ－５２０で使っていたというので相当古いアンテナです。


さて、ＳＷＲを測定してみると、大変なことになってました。



さっそくタワーに登ってアンテナを点検すると、バランからの配線が切れてました。
この前の台風でユサユサ揺られて切れたんでしょう。

配線を作り替えることにしました。


手持ちの圧着端子ではちょっとだけ穴の径が小さいので、ドリルとやすりで拡大。
ドリルでの穴の拡大は緊張します。回転が速いとすぐに噛みこんでしまうのでできるだけ遅いスピードで、刃物で切削していくイメージで開けていきます。

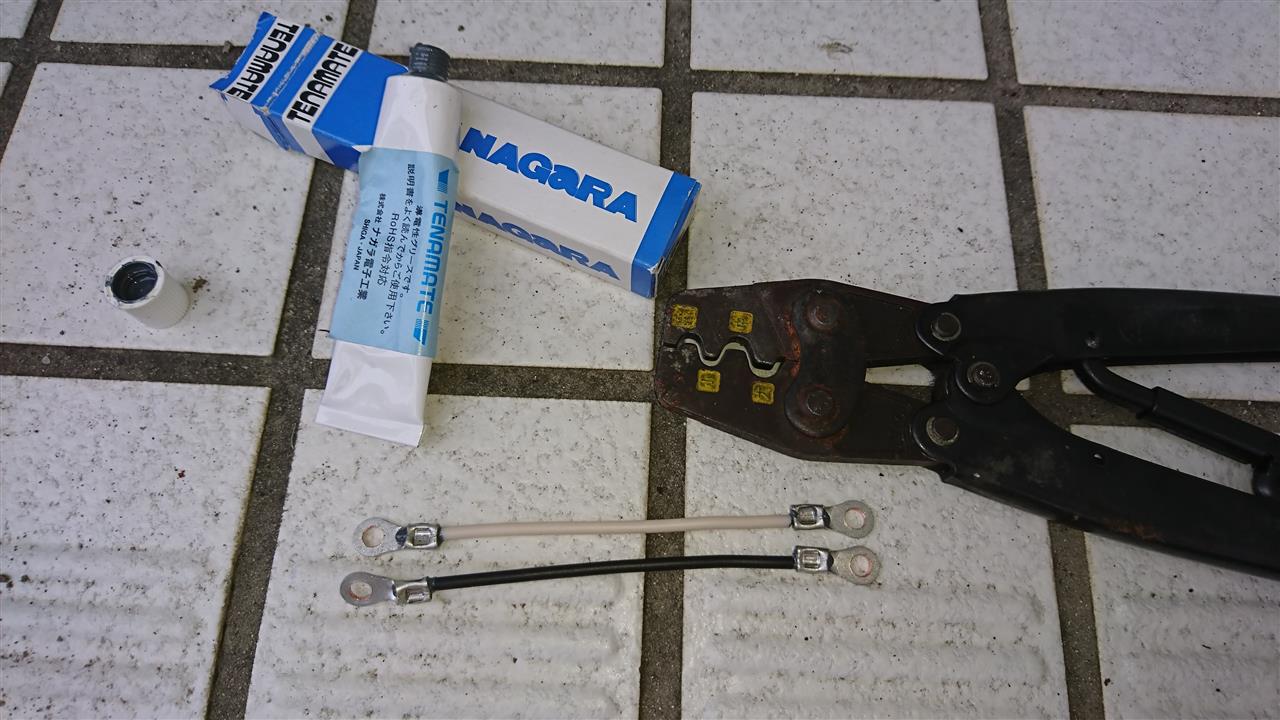

配線はＶＶＦケーブルを切って、こんなもんかな～？


テナメイトを塗ってからのカシメ。
雨で流れ落ちるでしょうから気持ちの問題です。hi
おかしいな、長さを合わせて製作したのですが、改めて写真で見ると黒の方が長いな。


修理後、こんな感じ。

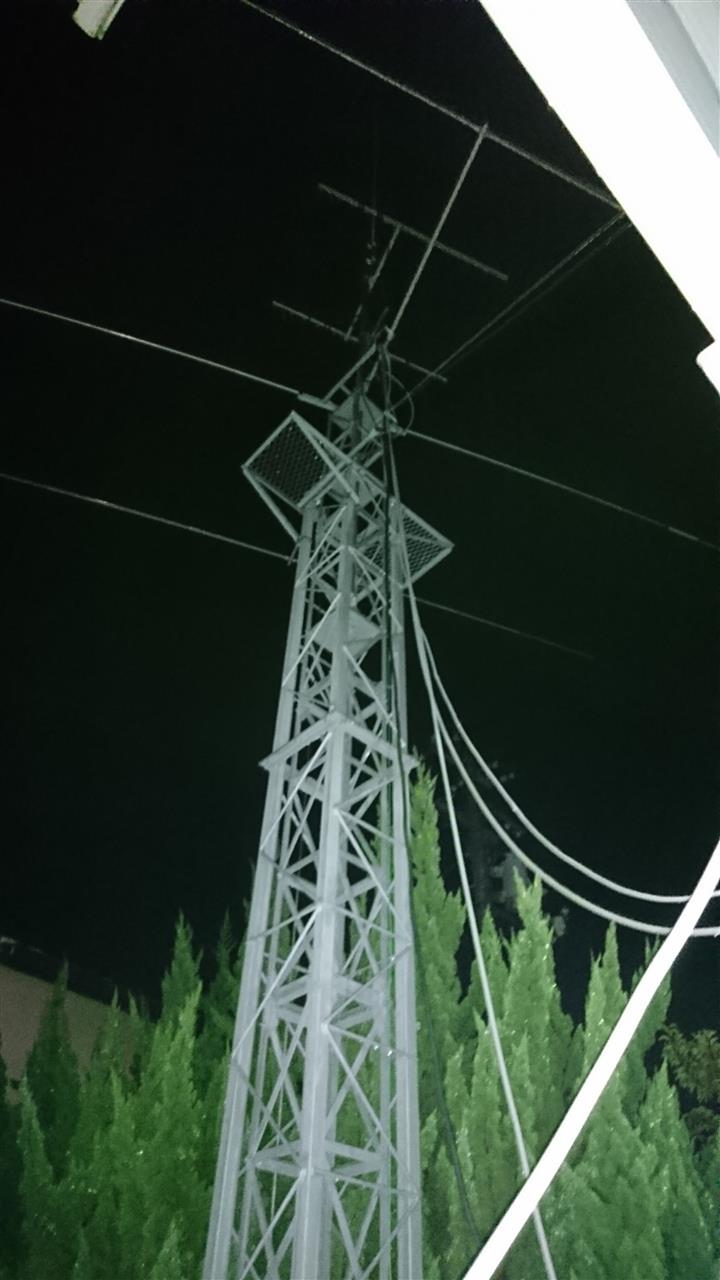

私の家から望むスーパーローカルなＯＭさんのタワー。

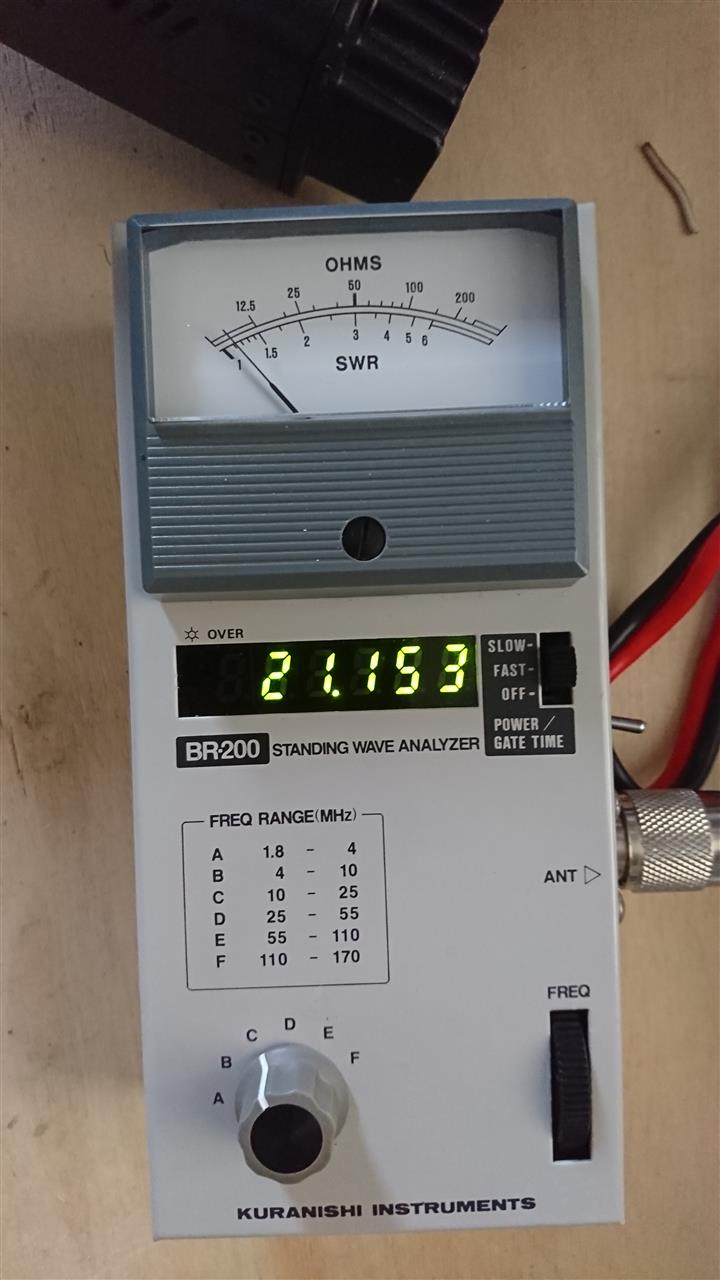

７．０２０ＭＨｚから７．０７０ＭＨｚぐらいまではＳＷＲ１．５内に収まってくれました。
でも、この周波数帯がヘリコプターの飛行区域。orz


２１ＭＨｚは全体的にすごくいい感じ。
