早いもので明日がＡＲＤＦの練習会です。

昨晩は受信機の感度を下げるために、高周波増幅の電源をカットできる加工を行いました。
スイッチ一つで簡単に感度が落とせるようになりました。


今日は休みなのでアンテナを調整して受信機完成させました。


適当な台に放射器をセット。


放射器で受けた電波はダイオードで整流してテスタの電圧表示で読み取ります。
いちばん電圧が高いエレメント長を見つけ出します。

一方、送信側はこんな感じ。

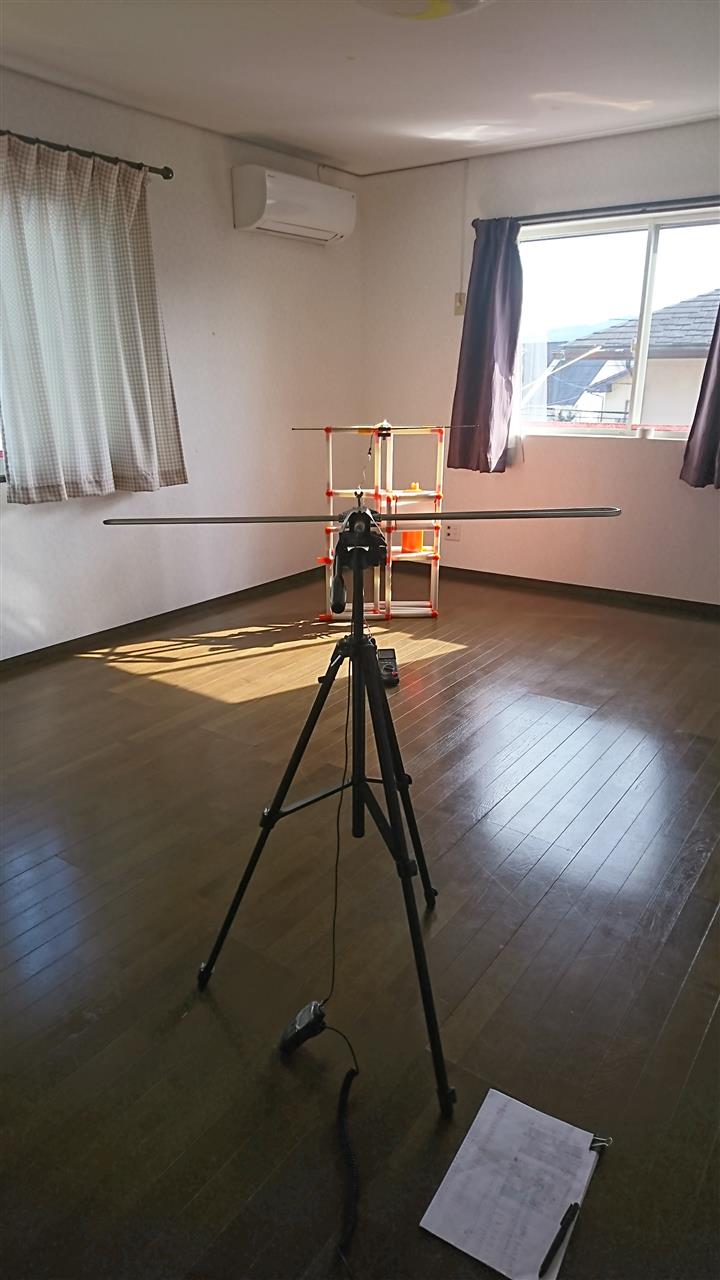

三脚に送信アンテナをセットして電波を発射します。


送信機はＩＤ－５１、出力はＳＬＯ（約０．１Ｗ）
ＰＴＴはテープで押さえます。



前に巻き尺アンテナのデータを取った時は、放射器の長さは８８０ｍｍが最良点でした。
だいたい似たようなもんかな～と思いましたが、今回は違いました。
最良点はなんと、６４０ｍｍ
頭を悩ませています。こんなに違うものかなぁ？

設置場所をズラしたりと、３回条件を変えて測定しましたが、やっぱりこの付近の数値です。

最後にイタズラテストで片側を少し伸ばしてやると感度がグンと上がりました。
部屋の影響もあるのかもしれません。

左右差をつけてしまうと探索時に困るかなと思い、左右同じ長さに揃えました。


とりあえず形になりました。

まあ、ロッドアンテナですので好きなように調整できるので現場でいろいろ試してみようと思います。

電子申請のステータスが「審査中」に変わってました。


１０／３１　ユーザーＩＤ発行申し込みをＷＥＢで行う
１０／３１　過去に登録されているとのことで、ユーザーＩＤ発行不備でメールが返ってくる
１１／１　　パスワード再発行手続きを行う
１１／６　　はがき到着
１１／６　　電子申請ｌｉｔｅにて固定局開局申請
１１／７　　システム着　連絡
１１／１２　申請受付
１１／１３　申請手数料払い込み　２９００円
１１／１４　免許状返信封筒を郵送
１２／３　　審査終了
１２／７　　免許状到着（１４４ＭＨｚ、４３０ＭＨｚ　１０Ｗ）

１２／２６　ＴＳ－９５０ＳＤＸ入手
１２／２８～１／７　電子申請届け出システムｌｉｔｅ　メンテナンスによりシステム停止

１／７　ＪＡＲＤ保証事業センターに保証依頼、受け付け
１／８　保証料金振り込み　２台で５０００円
１／１１　ＪＡＲＤから申請内容に不備ありとメールくる
１／１３　不備を訂正しＪＡＲＤにメール送信
１／１８　ＴＳ－９５０のＪＡＲＤ保証技適が下りる（メールで保証書届く）
１／１８　保証書を添付して電子申請・「到達」

１／２５　「審査中」
１／２５　返信用封筒、総合通信局に送付　←　いまここ

まだかなー。

今度の土曜日に香川県でＡＲＤＦの練習会が開催されるとＯＭさんに情報をいただきました。

ルールやテクニックなんか何も知らない、右も左もわからない状態での無謀な参加です。
しかも、娘との参加。さて、どうなることやら。


受信機は２台作っていますが、練習会を前にその中の１台のエレメントを交換しています。

巻き尺エレメントに代わるものとして、選んだのがこちら。

ダイソー「握りやすい指示棒」
最大伸長時５９．５ｃｍ

これと、タカチのプラケースを使います。


プラケースに穴を開けます。

握りやすいのがセールスポイントの指示棒グリップですが、躊躇なくカッターナイフで切り取ります。


エレメントの合体はプラケースの中でアルミパイプでつなげます。
アルミパイプはジャンクの八木アンテナからいただきました。

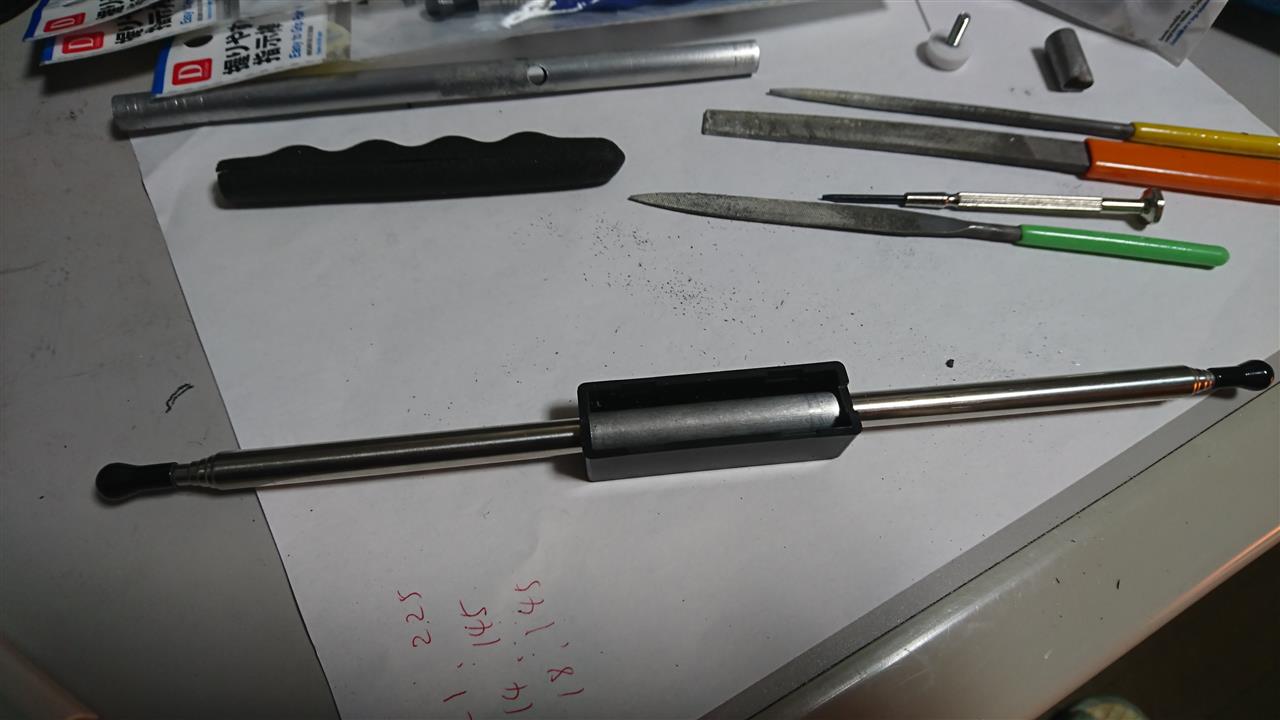

合体したらこんな感じ。


給電部も作ってみます。


こんな感じ。


エレメントの最適な長さを見つける作業が必要ですが、練習会までに完成するのかちょっと心配！？

先日、ＪＡＲＤに保証願いを出していたＴＳ－９５０　審査が通りました。


保証書はＰＤＦとしてメールで送られてきます。

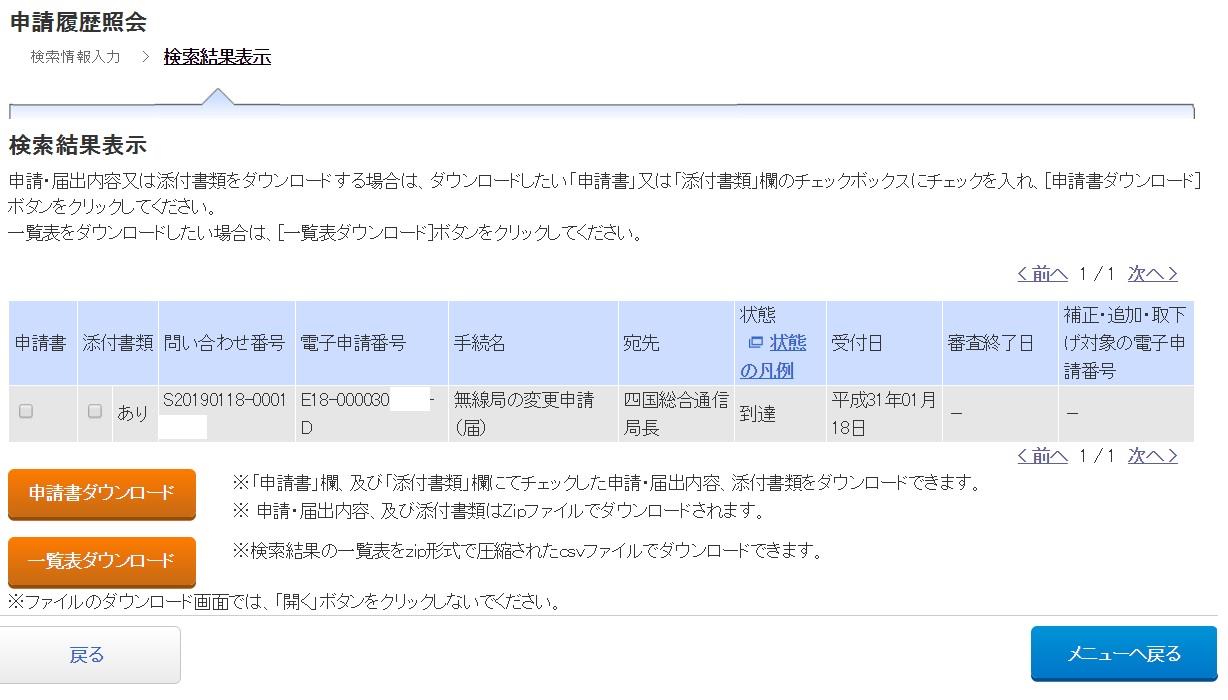

さっそく、このＰＤＦを添付して総務省に電子申請しました。


ちゃんと到達しているようです。

到達　⇒　受付処理中　⇒　審査中　⇒　審査終了
の順番で状態が変わっていきます。


免許状来るのが待ち遠しいです。

１８ＭＨｚのアンテナに同軸ケーブルをつなぎました。



まずはバランの端子をワイヤブラシで清掃して、テナメイトを塗りました。
まぁ、塗っても塗らなくても大して変わりはないと思うのですが、せっかくなので塗っておきます。
雨で流されてしまうのでしょうけど・・・。

前回、準備していた同軸ケーブルをタワーまで這わせてみると、ちょっと２ｍぐらい長い。
長いぶんには問題ないし、せっかくコネクタも付けていたし、どうしようか迷ったあげく、カットすることにしました。


玄関先でコネクタの取り付け。
コンセントに刺したハンダゴテが届きかねたけど、なんとかハンダもできました。
（延長コードを用意するのが面倒なんですよね、横着！）

残った２ｍの同軸でショートケーブルを作ることにします。

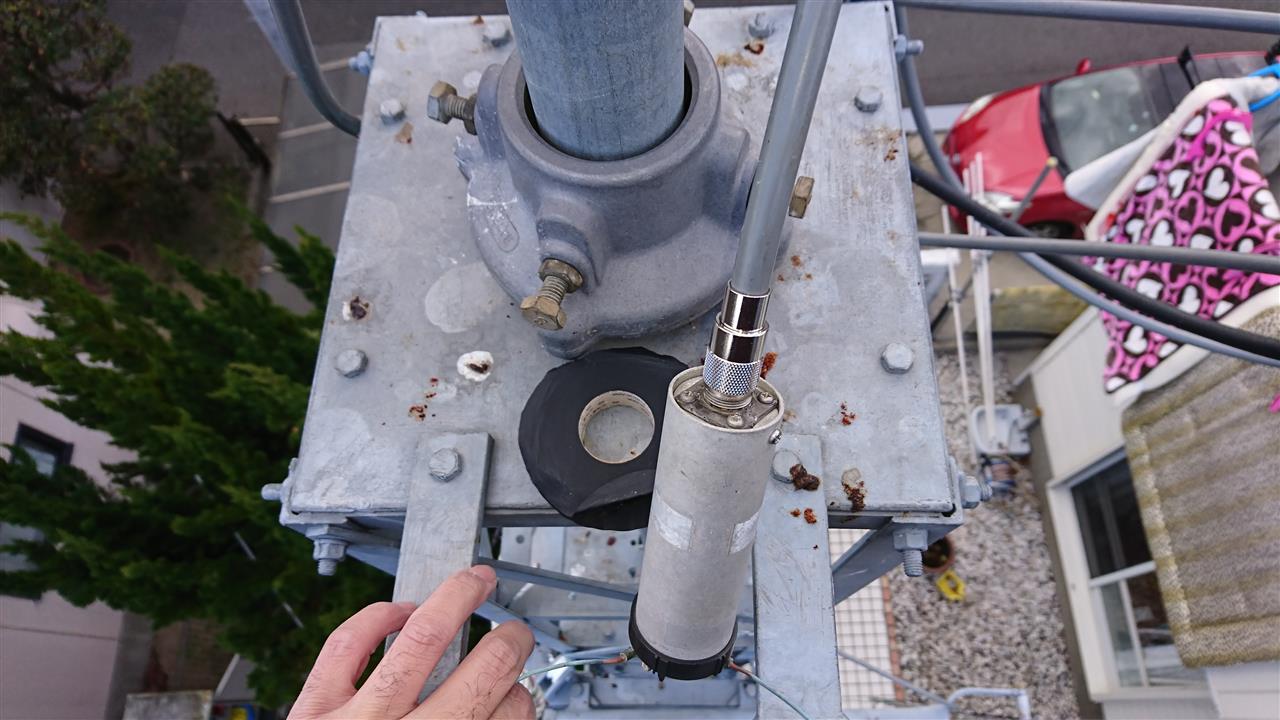

タワーの上にて接続後は、自己融着テープ巻きつけ。
今日は風が吹いて寒くて、手がかじかみました。

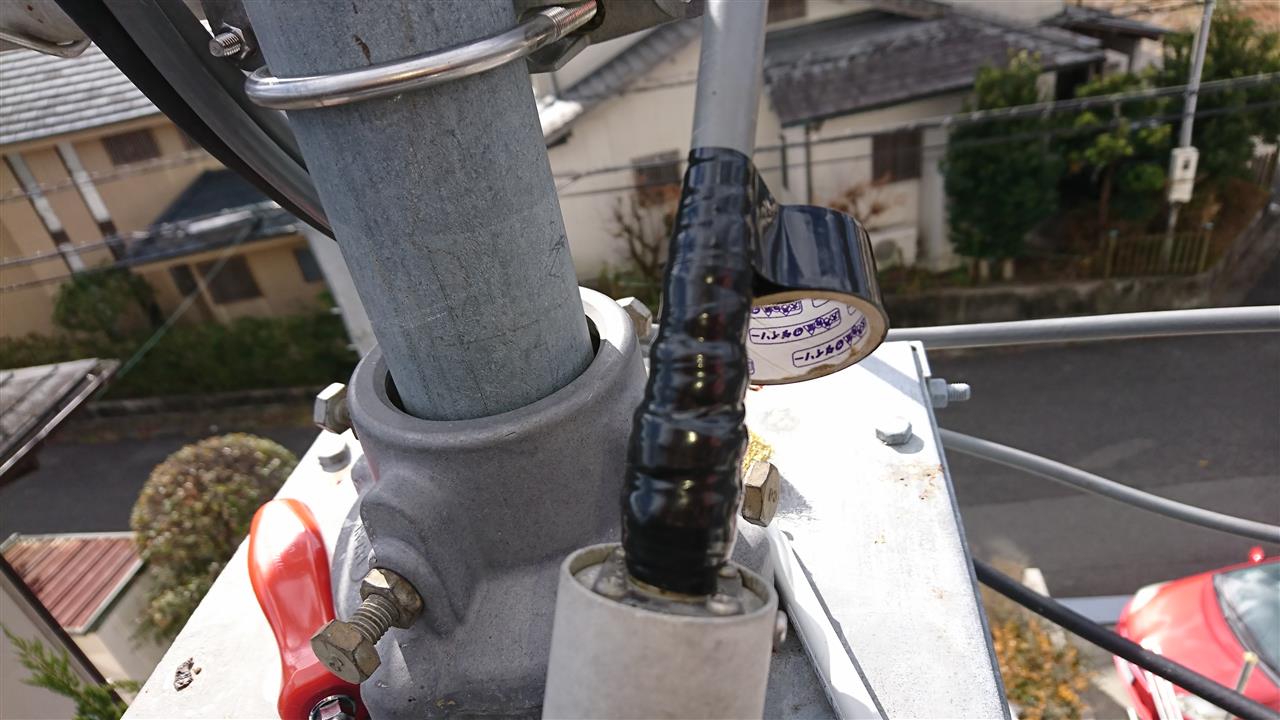

自己融着テープの上からはビニルテープを巻いて保護しました。


放射器に配線しました。

さて、いよいよＳＷＲの測定です。
ドキドキ。


いい感じのＳＷＲです。


グラフを作ってみましたが、１８ＭＨｚのバンド内は１．３に収まってくれています。
インピーダンスも５０Ωドンぴしゃでした。

これで１８ＭＨｚにＱＲＶできそうです。（＾＾
