昨日は仕事がお休みでしたが、あいにくの雨。orz
せっかくタワーの工事をしようと思っていたのに・・・。

せっかくの休日に何もしないのももったいないなと、小雨になった夕方にタワーの１段目を組みました。

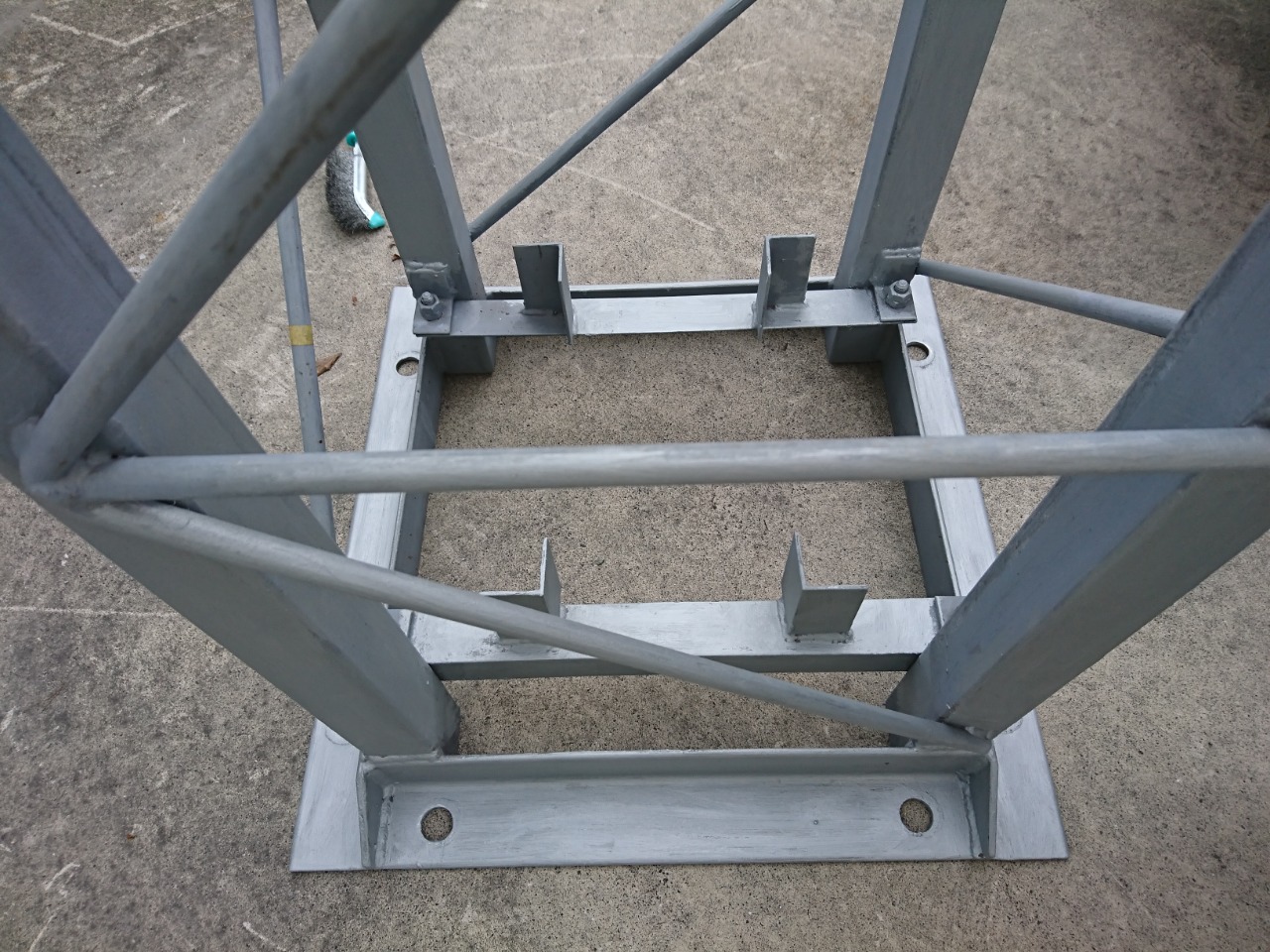

タワーを立てた状態で、基礎の近くまでズリズリ寄せてきて、


よっこらしょっでフランジの穴にアンカボルトを入れました。
きちんと穴にハマりました～。


これがズレていたら泣きながらフランジ穴の拡大作業をするところでしたが、バッチリ合ってました。
よかったー。


測定すると垂直も出ているみたい。


ネジ屋さんで買ってきたナットで固定しました。

今回はレンチが無かったのでモンキーで締められる程度での固定です。
また後日、本締めとダブルナットで固定します。


最近は日が暮れるのが早いです。
あっという間にあたりは真っ暗に。


日が暮れてからは玄関でウインチの分解をしました。
ブレーキが壊れてて危険な思いをしたのでしっかり治しておきたい。


マックスプル工業のマックスプルウインチ、能力５００ｋｇ
よく学校のグランドなどでネットの巻き上げなんかに使われているウインチです。

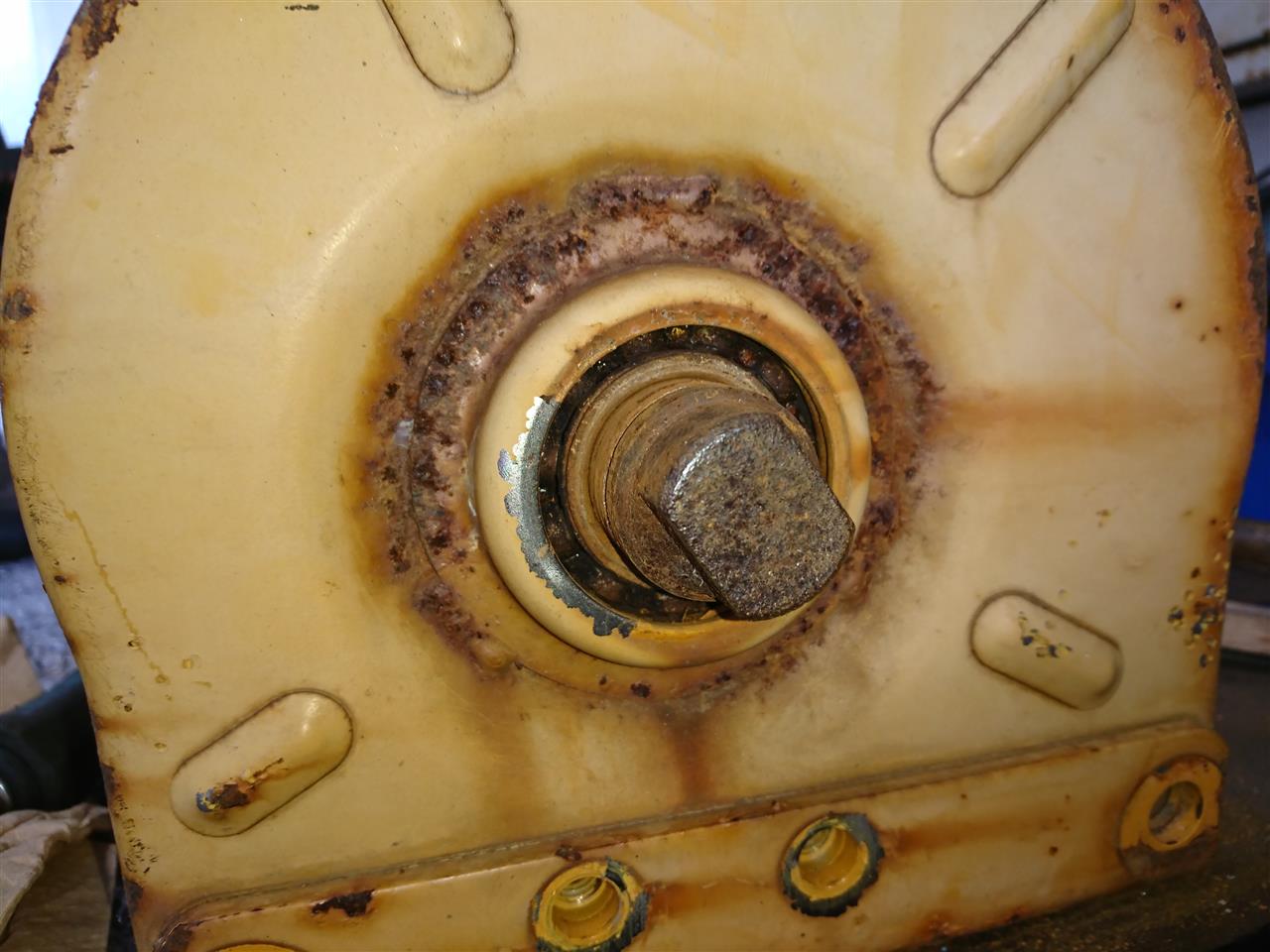

ハンドルを外して分解していくと、ラッチの部分は水が浸入してサビサビです。



ベアリング部分もサビてそう。

ステンレスのワイヤロープはまだ十分使えそうです。

夜も遅くなってきたのでとりあえず終了しました。

コーナンで買ってきたナット１６個
無くさないようにボルトにのぞませておこうと、何気につけてみましたが、、、


のぞまない・・・・　orz


手でネジ込もうとしましたが堅く、一山もかかってない状態。

ボルト側にさび止めで亜鉛スプレーを吹いているとはいえ、水平出しに使ったドブ漬けナットはスムーズに（若干ダルと思えるくらい）入ったしなー。

コーナンでは売り場に置いてあったＭ２０のナットは一手だけだったのでそのまま購入。
・・・ピッチを間違えたか？

ちなみにボルト側の基礎アンカーボルトは、通販のねじ№１ｃｏｍで購入した
Ｍ２０ｘ８５０　ピッチ２．５

もともとあったドブ漬けナットはピッチ２．５

ピッチゲージを持ってないので両者を比べることはできませんが、簡易に溝の数を数えると両方とも５溝。
同じやん。


ちなみに、古い基礎アンカーにもつけてみましたが、、、、

かろうじて１山のぞんだかなーという感じ。

ノギスで測定しました。

ドブ漬けナットの内径は１８．２０ｍｍ



コーナンナットの内径は１７．４０ｍｍ

結構、内径の差があるな。


市内のネジ専門店で見てもらうと、やはりピッチは同じだそう。
とりあえずネジ屋さんでＭ２０のナットを８個買ってきました。
１個２０円、コーナンの半額以下でした。


早速、家に帰ってきてドキドキしながらのぞませてみると入りました！
よかった～。

結論、
各ボルト・ナットは規格内で作ってるけど、たまたま規格の公差の端と公差の端の組合せでうまく合わなかった。
コーナンナットはちょっとタイト。
ネジはネジ専門店で買おう。

昨日は子供たちの運動会でした。
天気が良くて良かったです。
私はもっぱらビデオ係。
ファインダー越しに子供たちを写しますが、ついつい現物の方を見入ってしまい、気が付くとカメラが違うところを撮っている、そんなことばかり繰り返しました。ｈｉ


さて、家に帰ってきてからはタワーの整備をしました。

前回設置したときにはローバルを塗っていたので今でも割とキレイなのですが、それでもチョコチョコ部分的に汚れがあり、見栄え悪し。
タワー設置前になるべくキレイにしておきたいです。


この汚れは手巻きウインチのサビ汁が大量に出たときのもの。


これは、基礎に使う鉄筋を何気に置いていて、鉄筋からのもらい錆です。
ちょっとしたことがイラン仕事を増やすんですよね。（－－；


錆をワイヤブラシで落としてからローバルを塗ります。

久しぶりに缶を開けると、ローバルの残りが少なかったせいで、溶剤分が飛んでました。
かなり粘度が高い状態だったのでシンナーで溶かして使いました。



こんな感じでお色直しできました。


これからこのタワーの垂直を出すための作業を行います。


アンカーボルトそれぞれにナットを取り付けます。
そして、そのナット間に水準器を当てて水平を取ります。


各ナット間で水平が取れてればＯＫです。

ただ、水準器の当てる方向によって測定値に違いが出ています。
「よっしゃ～キレイに水平が出た！」と思っても、
水準器を左右振り替えて計測すると水平が取れていない・・・。orz

そういえば長いこと水準器の０点調整してないな。


水平な場所に水準器を置いて、○で囲んだネジを左右にまわして気泡が入った管の傾き調整をします。
何度も何度もやり直して納得のいく調整が取れました。


タワーを固定するナットが不足しています。
ダブルナットで止めたいのでＭ２０のナットが１６個必要。


コーナンで買ってきました。

ドブ漬けメッキのナットが欲しかったけど、残念ながらＭ１６までしか売られてませんでした。

仕方なしに普通のユニクロメッキを１６個調達。
１個４５円でした。


明後日が休みなので、最初の一段目を乗せてみたいと思います。
晴れるかなー？

明日はお休み。
子供たちの運動会があります。

さて、第１０送信機のＴＳ－７９０修理も今日で終わりにしたいところ。


簡単なケースの洗浄をしたあと組みたてました。


スクラッチＸという磨き材でフロントパネルを磨きました。
ちょっとはキレイになったかな？


ぜんぶケースのネジを締め終えて、スイッチＯＮ。

・・・ガーン、Ｓメータの照明が点いていない。orz

さっきまで調子よく光ってたのに。
Ｓメータ側もＬＥＤ化しておけばよかったと後悔。

さて、１２００ＭＨｚのアンテナは、お友達のＫＤＸさんにもらったコレ。

コメットの３バンド対応自動車電話型アンテナ。

ちょっと汚れてはいますが、なんと！新品袋入りです。
今となっては珍品ですね。


説明書も付属されていました。


１２００ＭＨｚと１４４ＭＨｚのアンテナを付けてはみたものの、１２００ＭＨｚ何にも聞こえない。orz
このアンテナで叩けるレピータも近所に無し。

一度も１２００ＭＨｚで交信したことがないので、ちょっと一度、交信できるようなところに移動運用しにいきたいな。
でも移動時に１Ｗの出力に設定できるよう、パワースイッチのメモリに印を打ちたいけど、１２００まで測れるパワー計を持ってないのよね。


さて、このＴＳ－７９０の今後の目標は、
・ＳメータのバックライトＬＥＤ化
・ＭＡＩＮ⇔ＳＵＢ　タクトスイッチ交換（ちょっと接触悪い）
・ツマミ２セット取付（ジャンクか何かから調達したい）
・４３０ＭＨｚアンロック修理（調整で治るもんなら直したい）
こんな感じです。

触ってたらもっと不具合出てくるかも知れないけど、それはその時ということで。
これにていったんＴＳ－７９０修理終了です。

一昨日、ＴＳ－７９０をイジっててサブディスプレイが悪いというところまで分かりましたが、なんで悪いのかなーとずっと考えていました。


まだケースに組んでないので、もうちょっと考えてみました。


前回交換したコンデンサはチェックするとちゃんと蓄電されているし。


表面実装のトランジスタを単体点検すると微妙な結果だったので、適当なものに替えたりしてジタバタしてましたが。

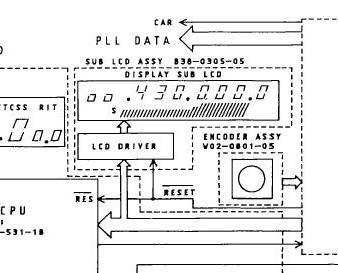

ネットからダウンロードしたサービスマニュアルで、ハッと間違いに気が付きました。
なりがデカイのでてっきり蛍光管かと思い込んでいましたが、これはＬＣＤでした。

基板までの回路に電源が来てるかどうかはムギ球の点灯でわかるはずと思い、ムギ球を外してみると、、、

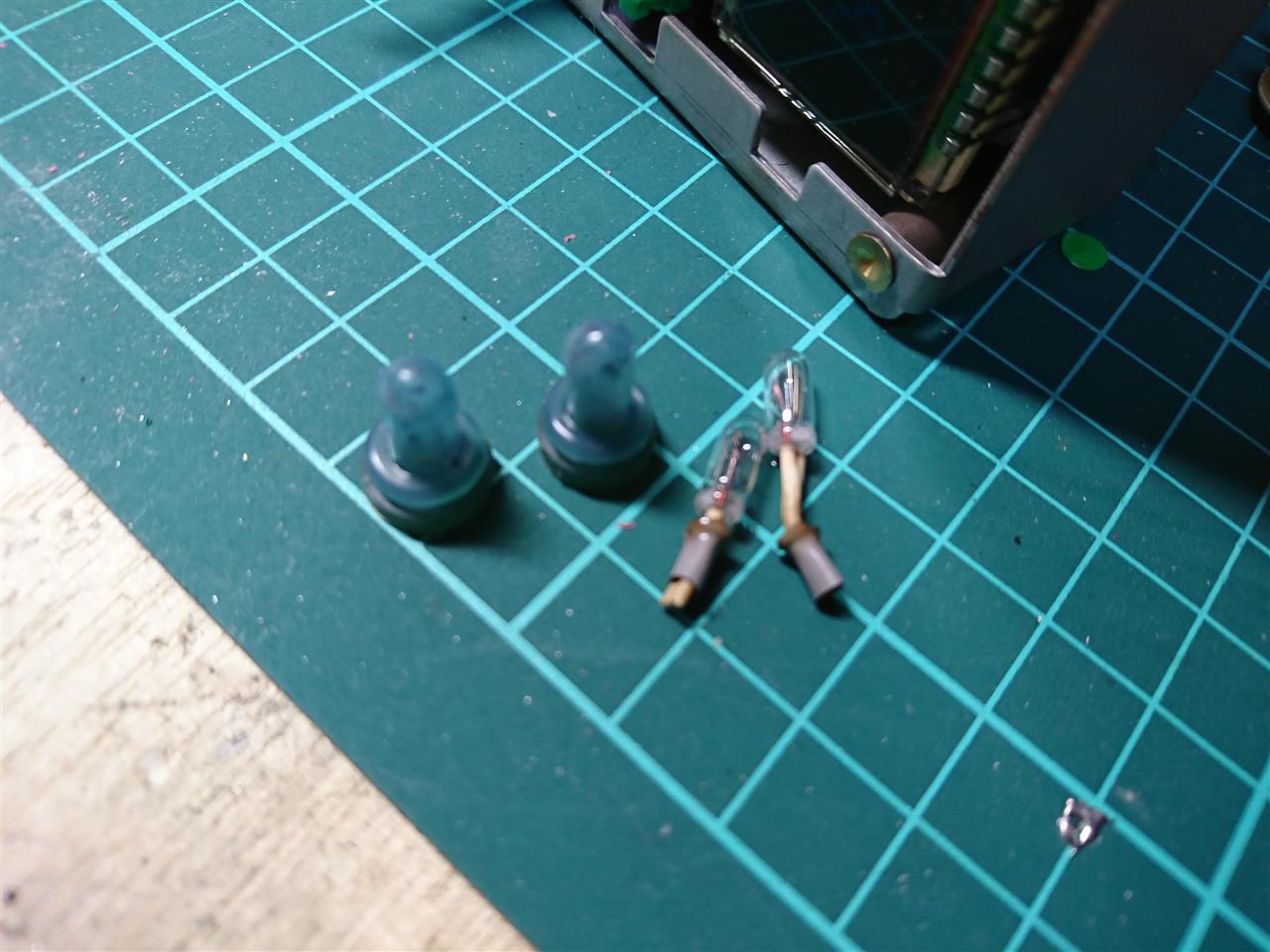

フィラメント死亡。２個とも。

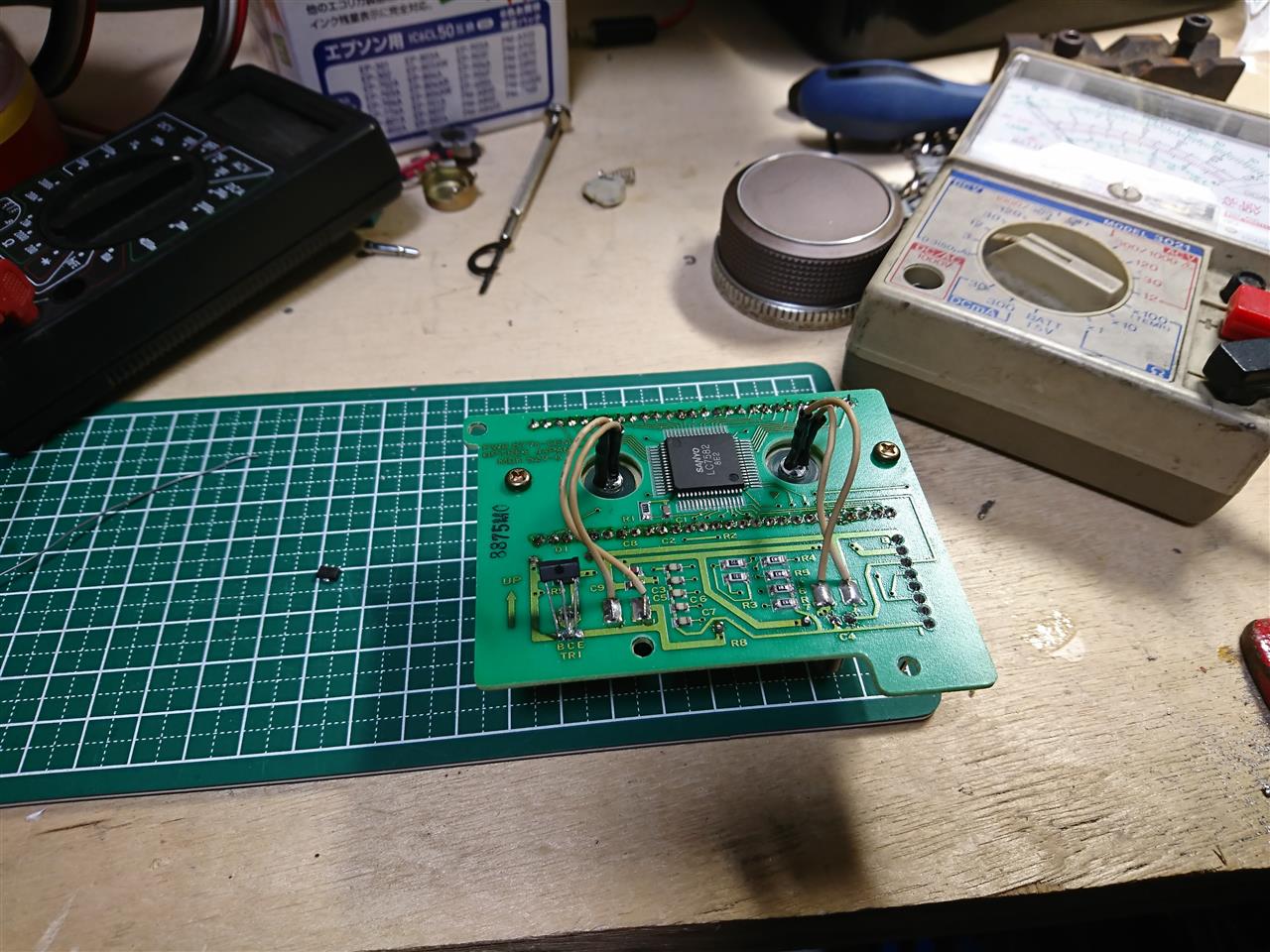

基板上の電圧をチェックすると１１Ｖぐらい来ていました。

スマホのライトを光源として当ててみるも光量が足りないのか判断できない。

いっそのことＬＥＤへと替えるのが早いと、交換してみました。


ＬＥＤは懐中電灯のジャンクから拝借。
たくさんありますよー。


これなら十分な光量ありそう。

結果は、、、

ちゃんと点灯してくれました。

この手の液晶ってバックライトを強力に照らさないと見えないのね。
液晶ならうっすらとでも見えるもんだと思っていました。

蓋を開けるとバックライト切れというしょうもない結果でした。
