ＴＳ－９５０のディスプレイをいただいたＯＭさんからはＴＮＣもいただいていました。

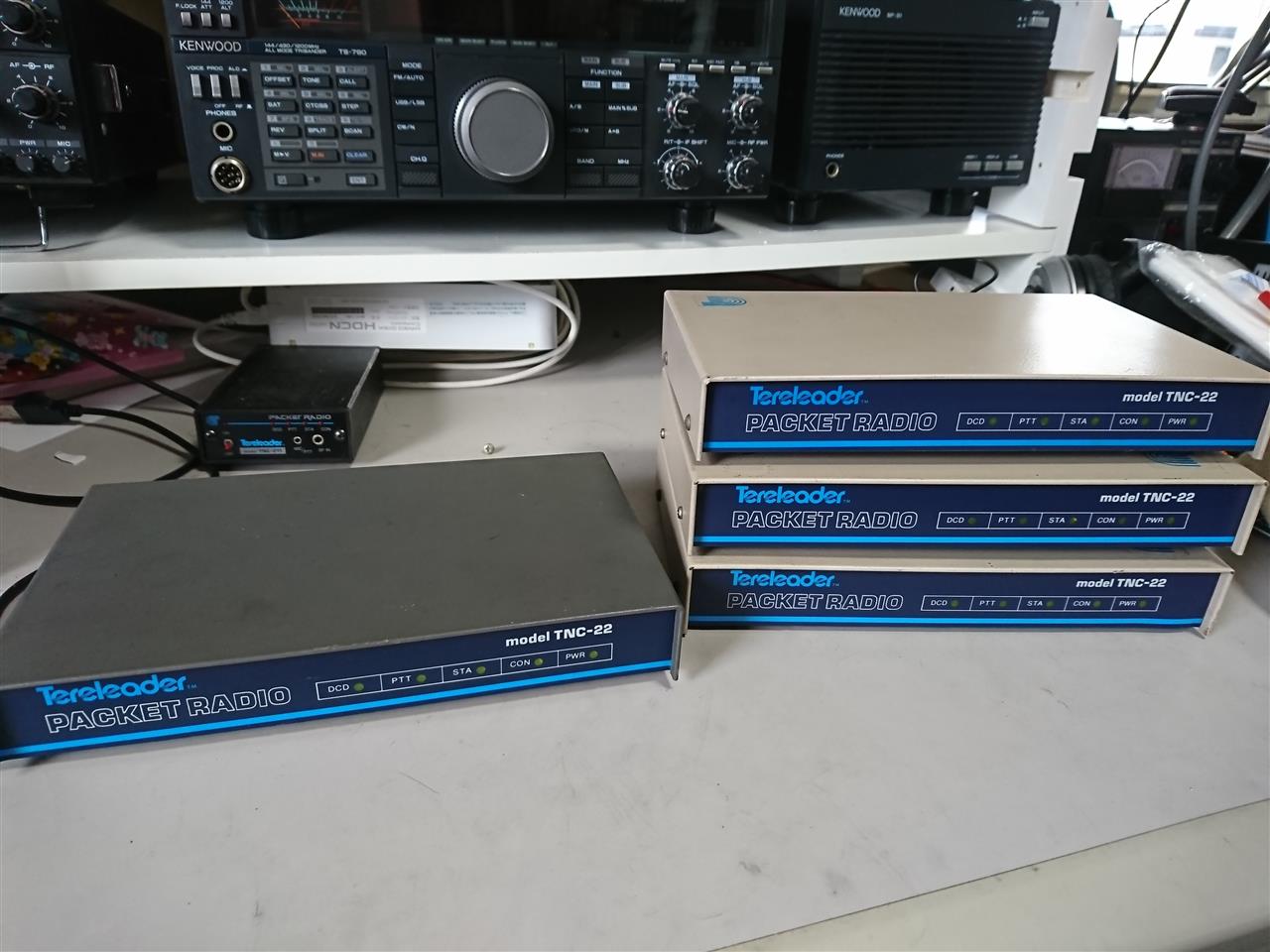

右の３個がいただきもの、タスコのＴＮＣ－２２。

左は私が持っていた物です。
同じＴＮＣ－２２なのに筐体の色が違う。
私の持っていた方がシリアルナンバーが古いので、途中から色が変わったのか。
ＰＣ－９８つなげてＭＯ－ＮＥＴ開設しましょうかね！？　ｈｉ


さて、今日は休み。
今日はローテータの整備をします。


タワーに付けていたときに指針が動かなくなっていました。
この機会に直しておきたい。


ますは配線のチェック。
いちどクランクアップタワーのローラーに配線が挟まれたことがあったので、心配していましたが断線はありませんでした。


ケーブルを接続して、改めて動作をチェックします。
カンペ見ながらネジ止めします。


やっぱり回転はするものの、コントローラの指針は左にふれたままピクリとも動きません。

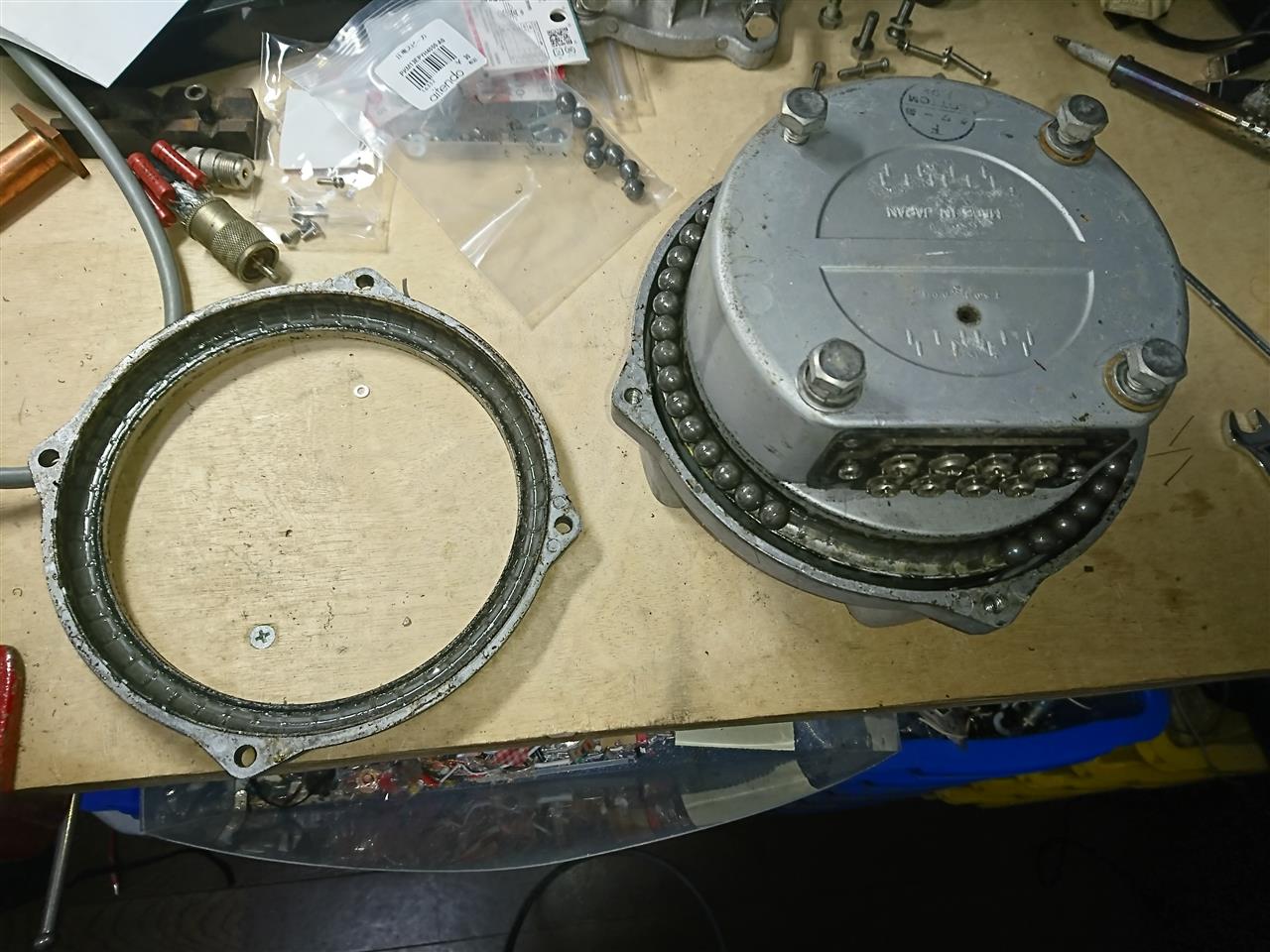

では、分解していきます。

パチンコ玉は無くさないように袋に入れて回収しときます。

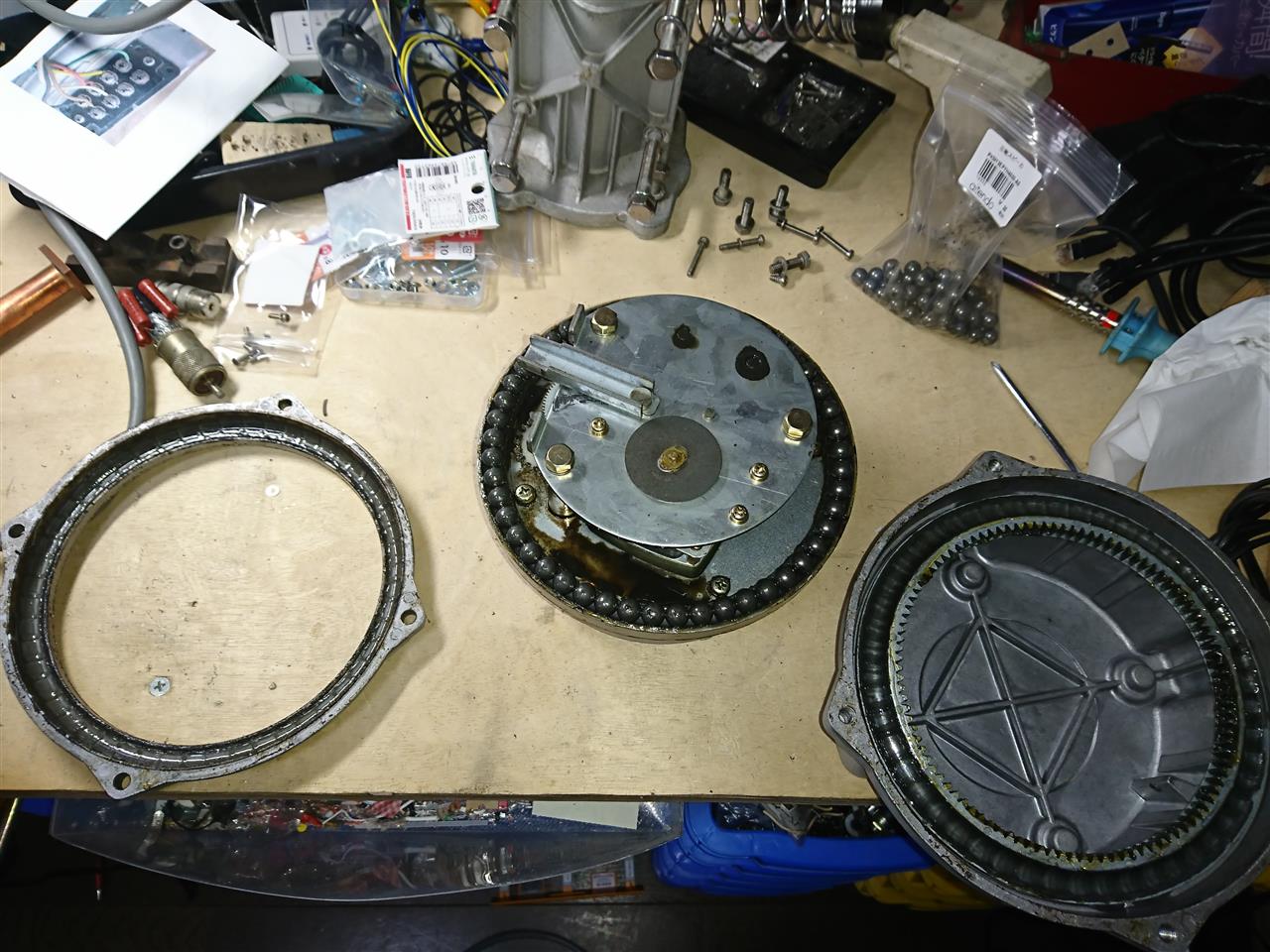

心臓部が見えてきました。


プラスのネジ５本で止まっていますが、若干緩みぎみでした。
開けてみると、ボリュームの配線が切れていました。


ハンダしているところからプチっと切れてました。


配線は挟み込まれた跡が残っています。

このローテータはここまで分解したことなかったので、配線がなぜ切れたのかは謎です。

知り合いのＯＭさんに、こんなのいただきました。


ＴＳ－９５０のディスプレイ。
販促用の飾りとして無線機ショップで活躍していた物と思われます。

コンセントを差し込めば、

中に蛍光灯が入っているので光ります。（＾＾
ただそれだけです。hi


ちなみに横幅はＴＳ－６９０と同じぐらいです。

ケンウッドファンな私はすごくいい物もらったなーと思いました。
蛍光灯を紫外線ランプに替えてＲＯＭイレーサにするとか、
ＬＥＤに変更してオンエアモニターに改造するとか、いろいろ考えていると楽しいです。

ただ、最近、ジャンクが増えてきたので嫁さんに整理しなさいと言われています。orz

ここ最近、出張やら何やらで仕事が忙しくバタバタしていました。

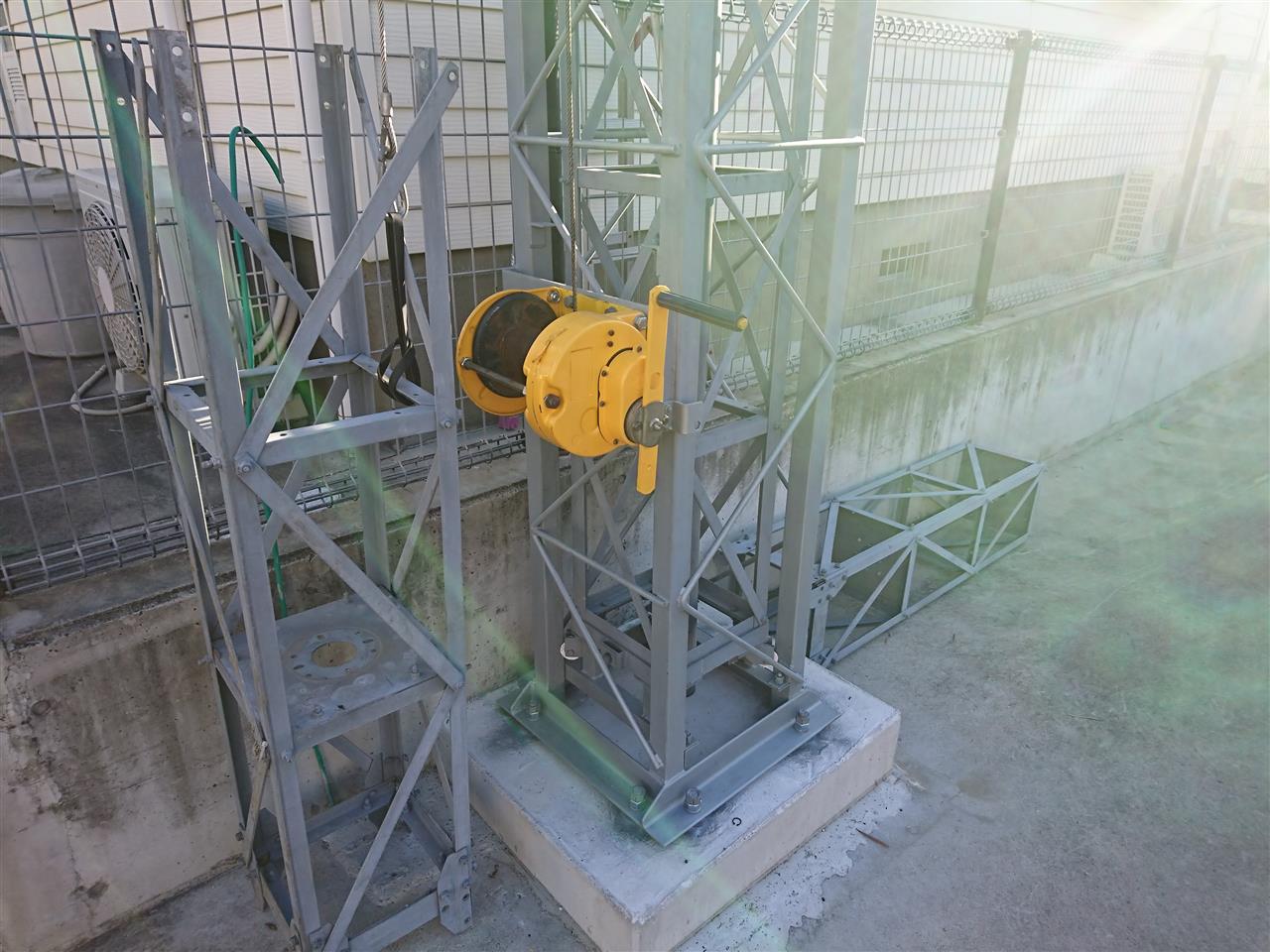

とはいえ、出勤前の時間を利用してコツコツとタワーは組み上げていました。



なんやかんやで最終セクションの吊り上げです。


最上部までウインチアップして、ちょっとずつ降ろしていきます。
どうしても引っかかるので、タワーに登ってひっかかりを解き、降りてウインチを降下。
果てしなくその繰り返し・・・。


やっと全てのブロックを組み付けました～。


あとはガイドローラ取付けとか、同軸ケーブルのガイド取付け、ローテーターの設置、マストの設置、、、まだまだたくさんすることがあります。


だいぶ痛んできてますね。
また余裕があれば作り直したい。


さて、今日はマストベアリングのオーバーホールをしました。

クリエイトデザインのマストベアリング。


このベアリングは秀逸です。
マストの支持はこのように面接触で行われるので、マストにも優しく信頼性も高い。


さっそくボルト４本を取り外して開けてみます。

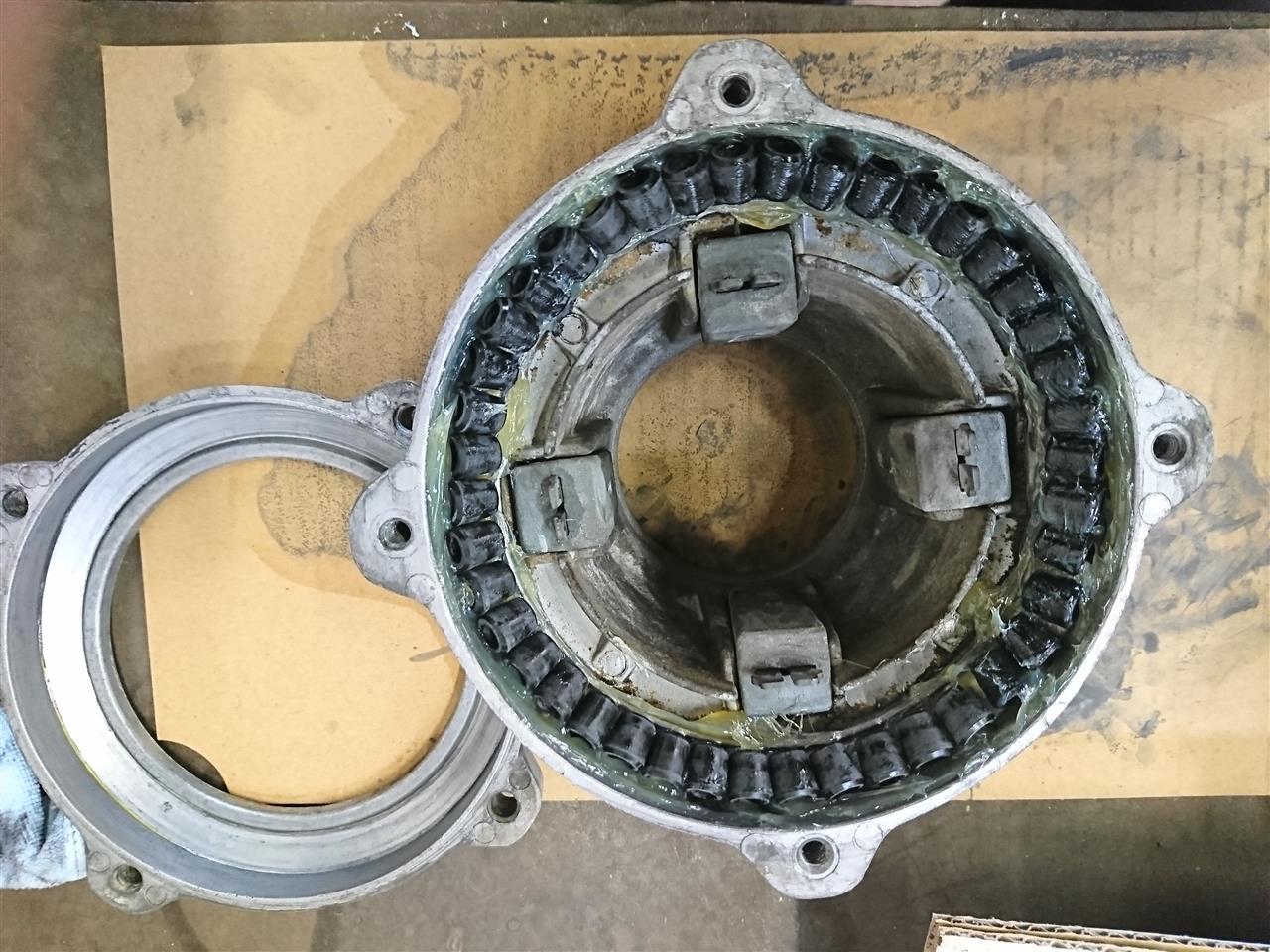

白色の樹脂製テーパーローラが入っています。
前にグリスを入れたときにはシャシグリスを入れたような気がします。

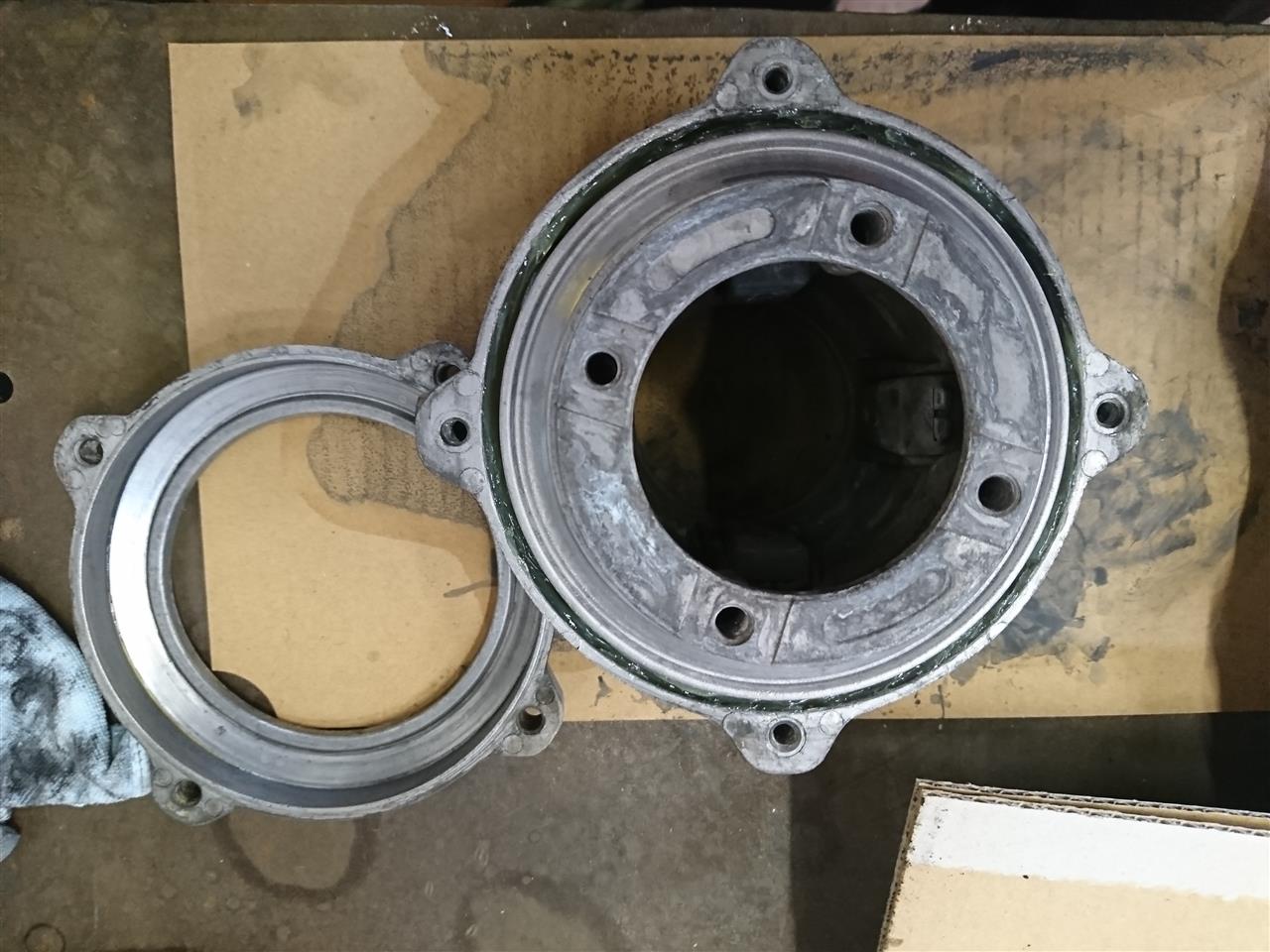

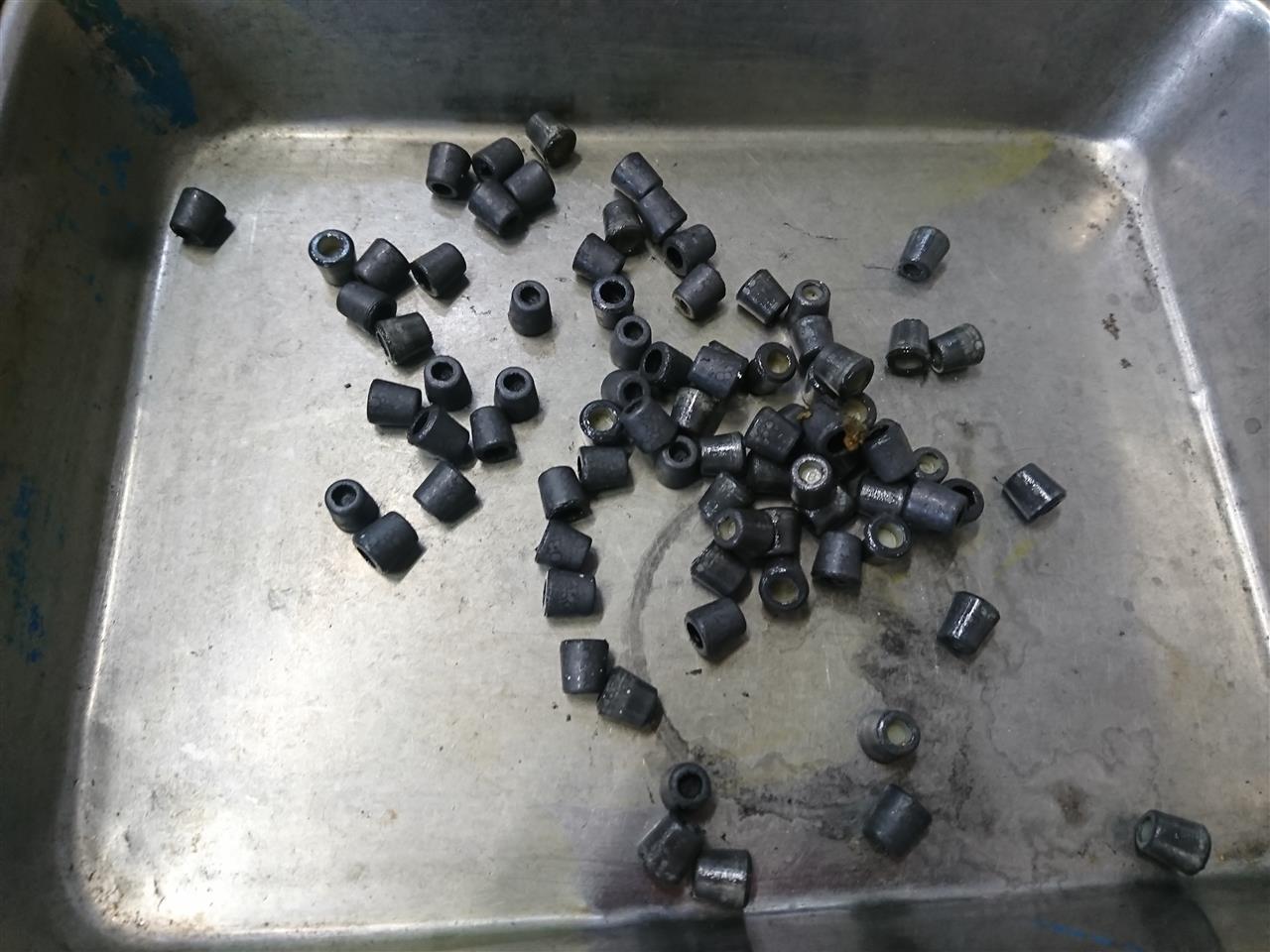

さらに取り外すと、黒色のテーパーローラが見えます。


相手が樹脂のテーパーローラーとはいえ、座のアルミが荒れていました。

さらに長いことローテータを動かしてなかったので、風でマストがユラユラ動いて、同じ場所でテーパーローラがアルミの座をへこませていました。
手で触るとガタガタに波打っているのがわかります。
まぁ、仕方ない。そのまま組みます。


パーツクリーナでグリスを落とします。
あんまり樹脂製品にパーツクリーナは良くないでしょうけど、汚れは簡単に落とせます。


それではベアリングを組んでいきます。
今回はＭＰグリスを使用しました。


分解した逆で組んでいきます。




白色のテーパーローラを乗せます。


最後の部品を付けてボルト４本を締め付けて完成。


これでしばらく頑張ってもらいます。

今日も出勤前にタワーの製作。


子供たちが学校休みだったので、娘にウインチを操作してもらいながら内ブロック１個をつなげました。


残るはコイツ。


さて、ダミーロードもコツコツ製作します。


ジャンクからＮ型コネクタもゲット。
ちょっと磨いた方がいいかな？


ヒートシンクに抵抗チップの取り付け穴を開けました。
なるべく放熱に有利になるよう真ん中あたりにセットです。

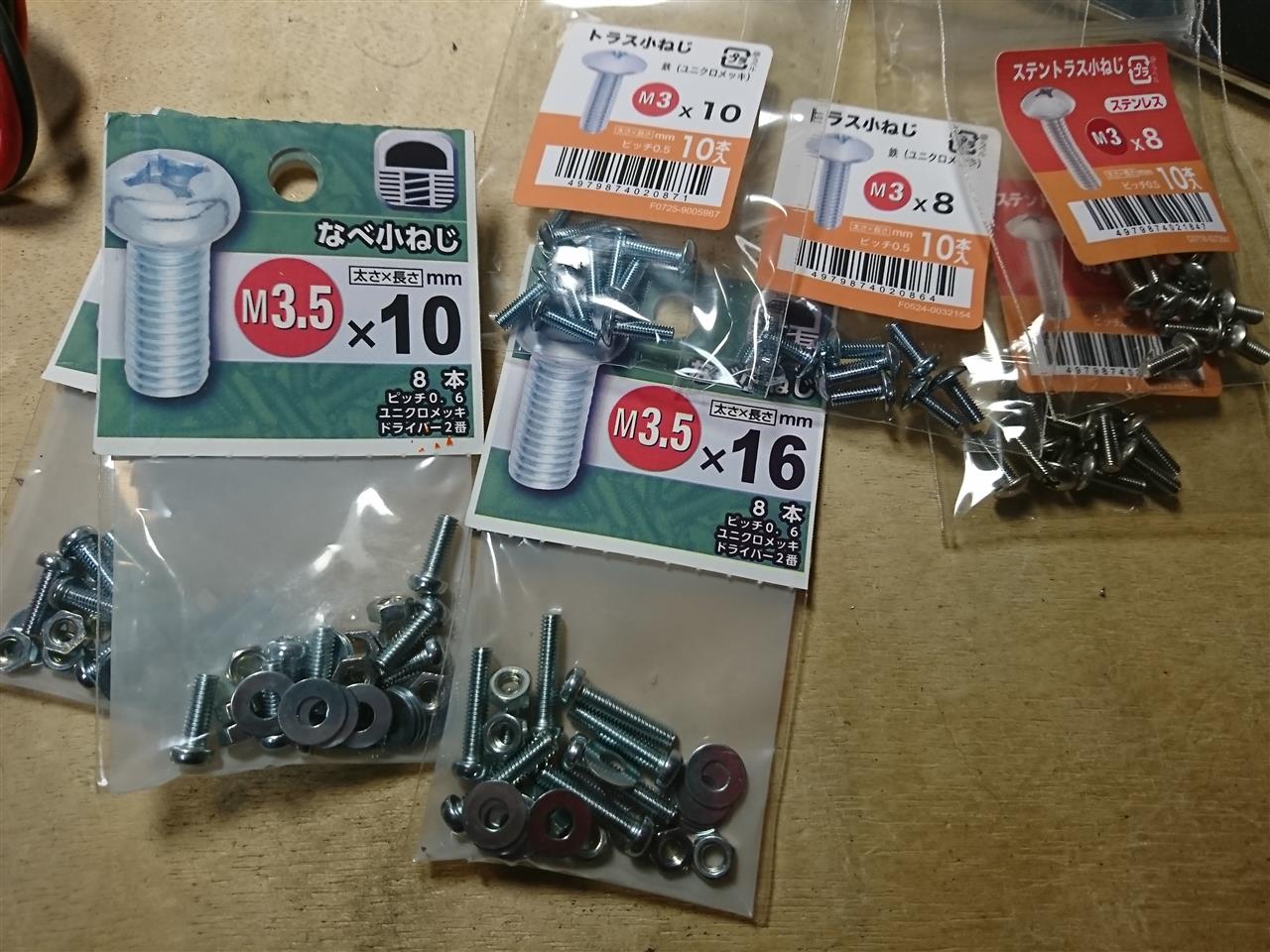

同軸コネクタを固定してるネジは３．５ｍｍでした。
手持ちでは持ってなかったのでコーナンで買ってきました。

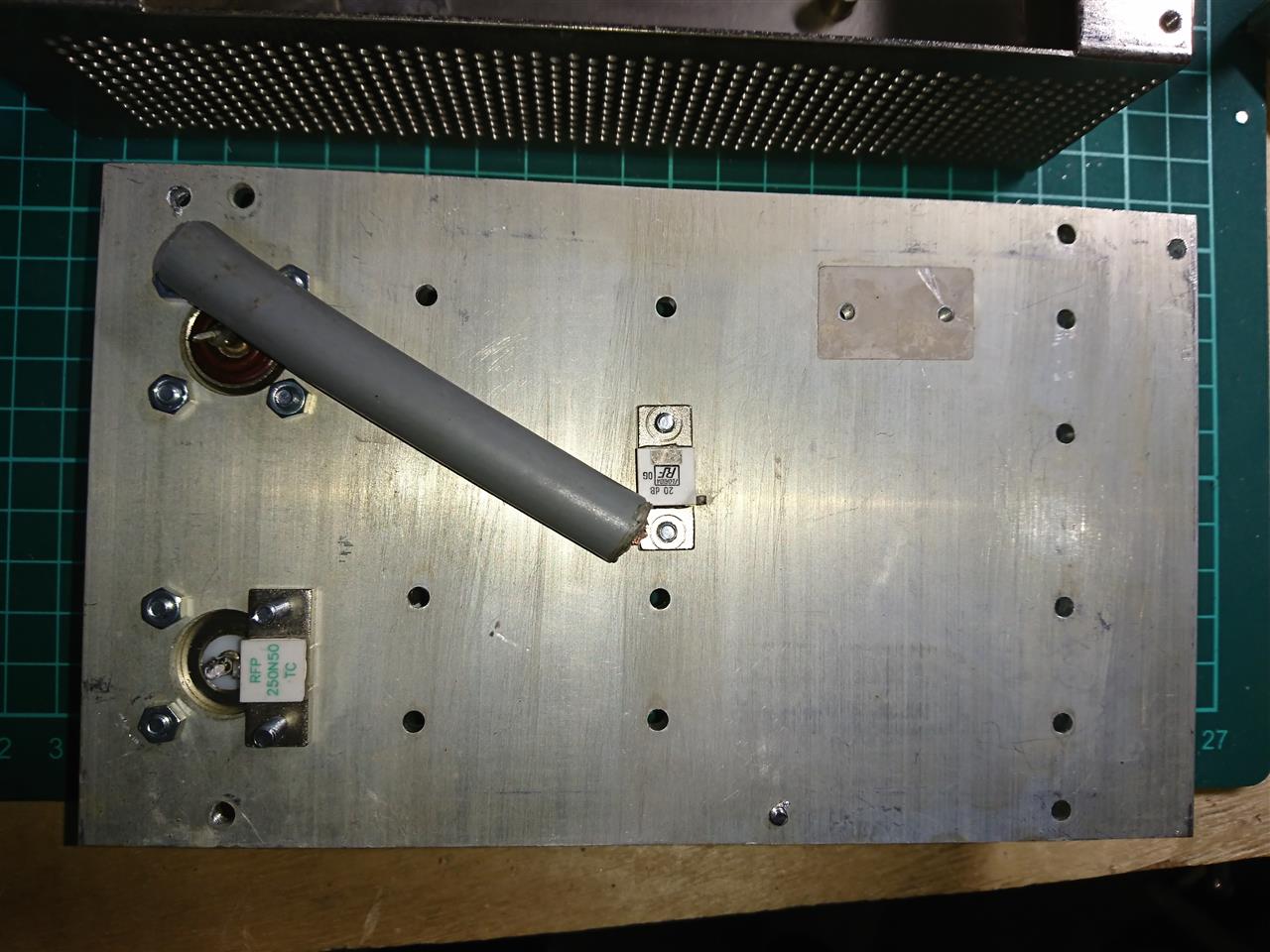

取り付けた感じはこちら。
放熱グリスも買ってきてないので仮置き状態です。

Ｍ型コネクタの方はＨＦから２ｍ、４３０ＭＨｚぐらいの使用を考えています。
コネクタから同軸ケーブルで少し距離を取って、抵抗器と接続しようと思います。
１００Ｗ程度が測れたらいいな。

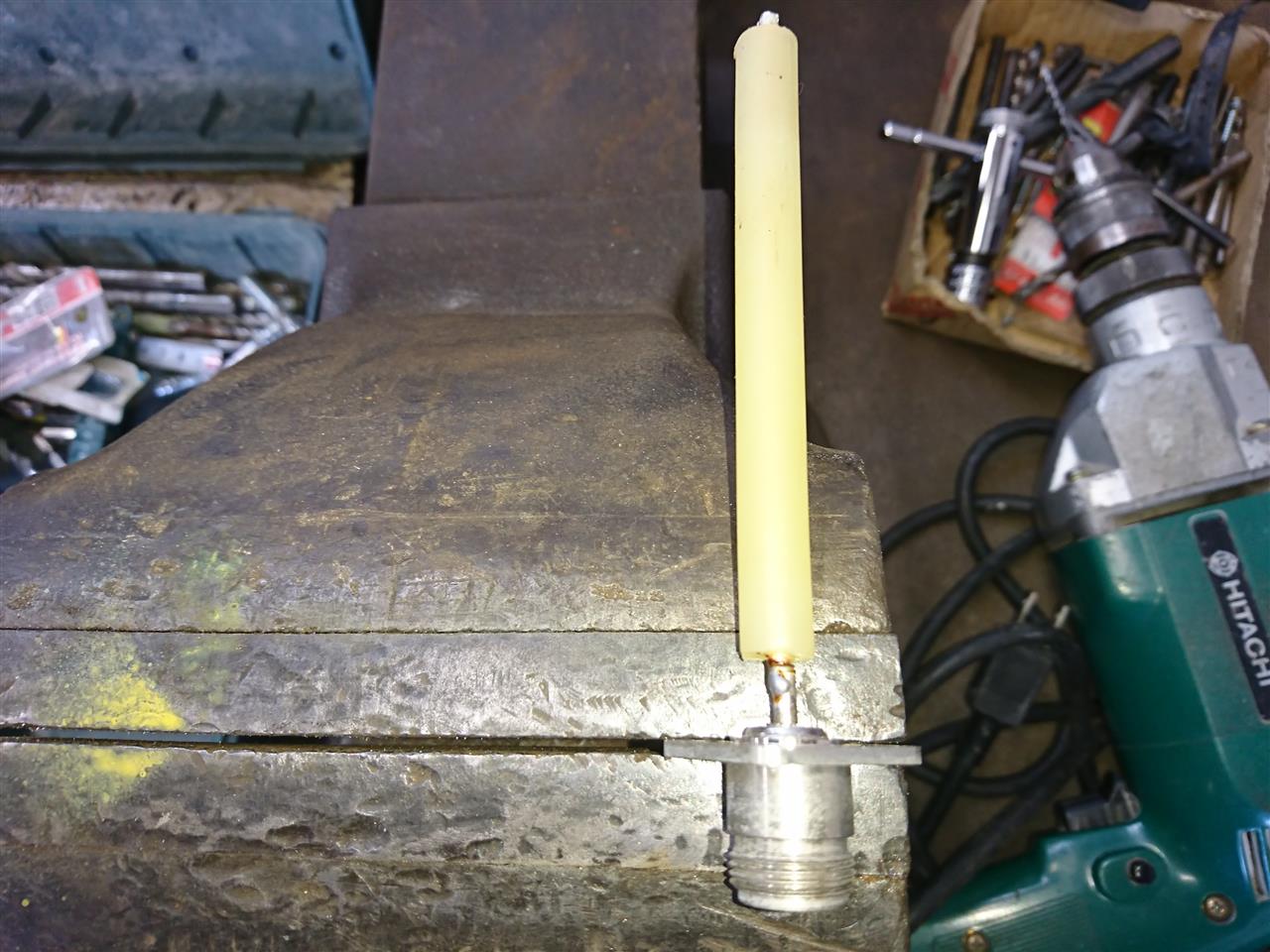

Ｎ型コネクタの方は最短ルートで取り付けしようと、抵抗器はコネクタ固定用ボルトと共締めします。
１２００ＭＨｚの１０Ｗ程度が測れたらいいかなと思います。
１０Ｗ程度なら放熱器への取り付けもこんな感じで耐えられるかな？




明日から３日間、岡山県に出張に行ってきます。
しばらく工作はお休みです。

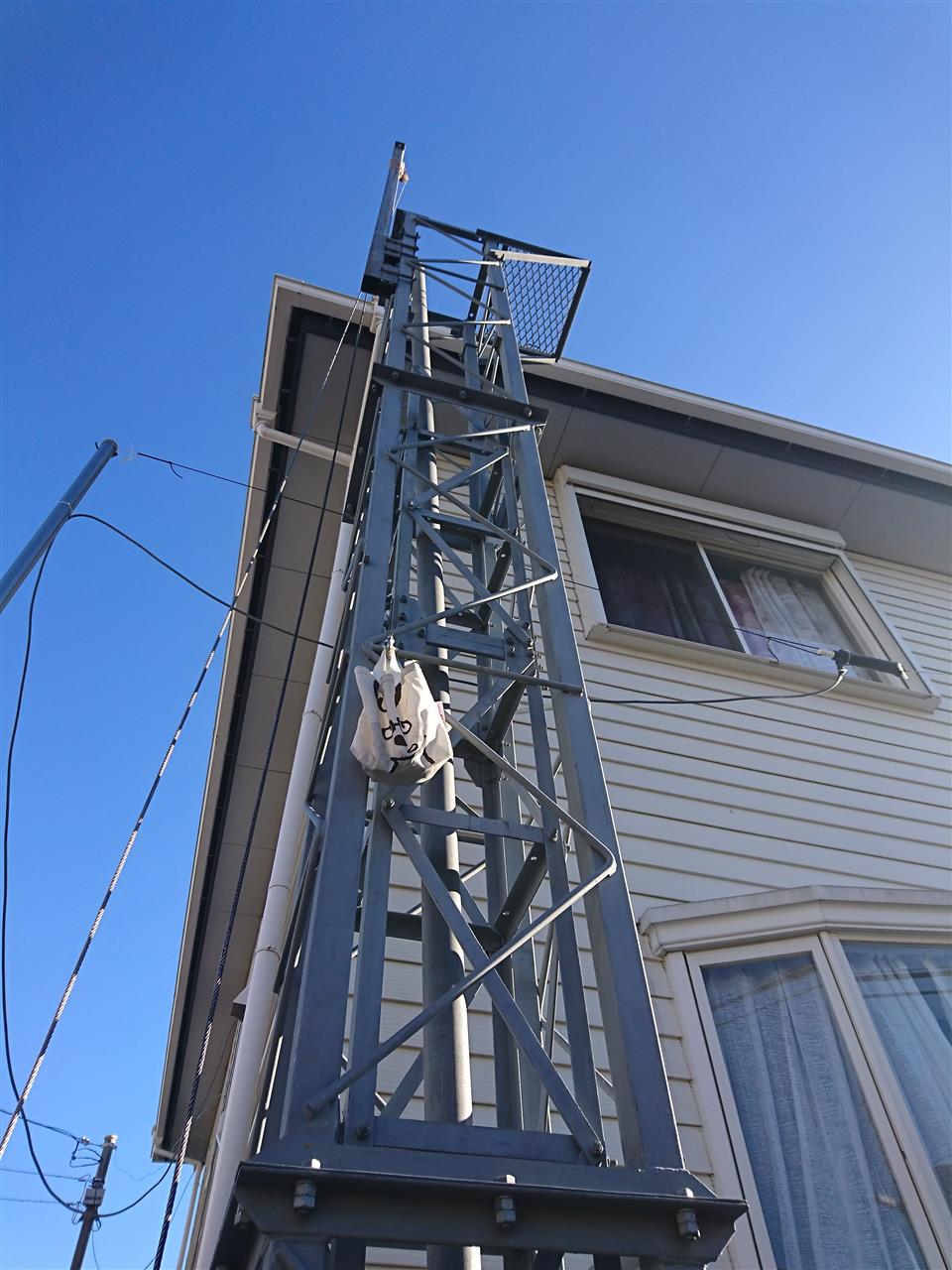

毎日、出勤前にタワーの内ブロックを１本組んでいます。


今日も１本組みました。


明日、組む用のブロックを準備して出勤。


さて、ダミーロードの製作ですが、ケースを作るため工作しました。

弓ノコで地道に切断します。
スチールなのでなかなか切れない。
さらに、工作物をしっかり固定しておかないと切りにくいです。


時には弓ノコの本体から刃を取り出して切ります。
持ちにくい。手が痛い・・・。


折り曲げしたいところもあるのでこんな感じに切欠きを入れておきます。
角度は適当。

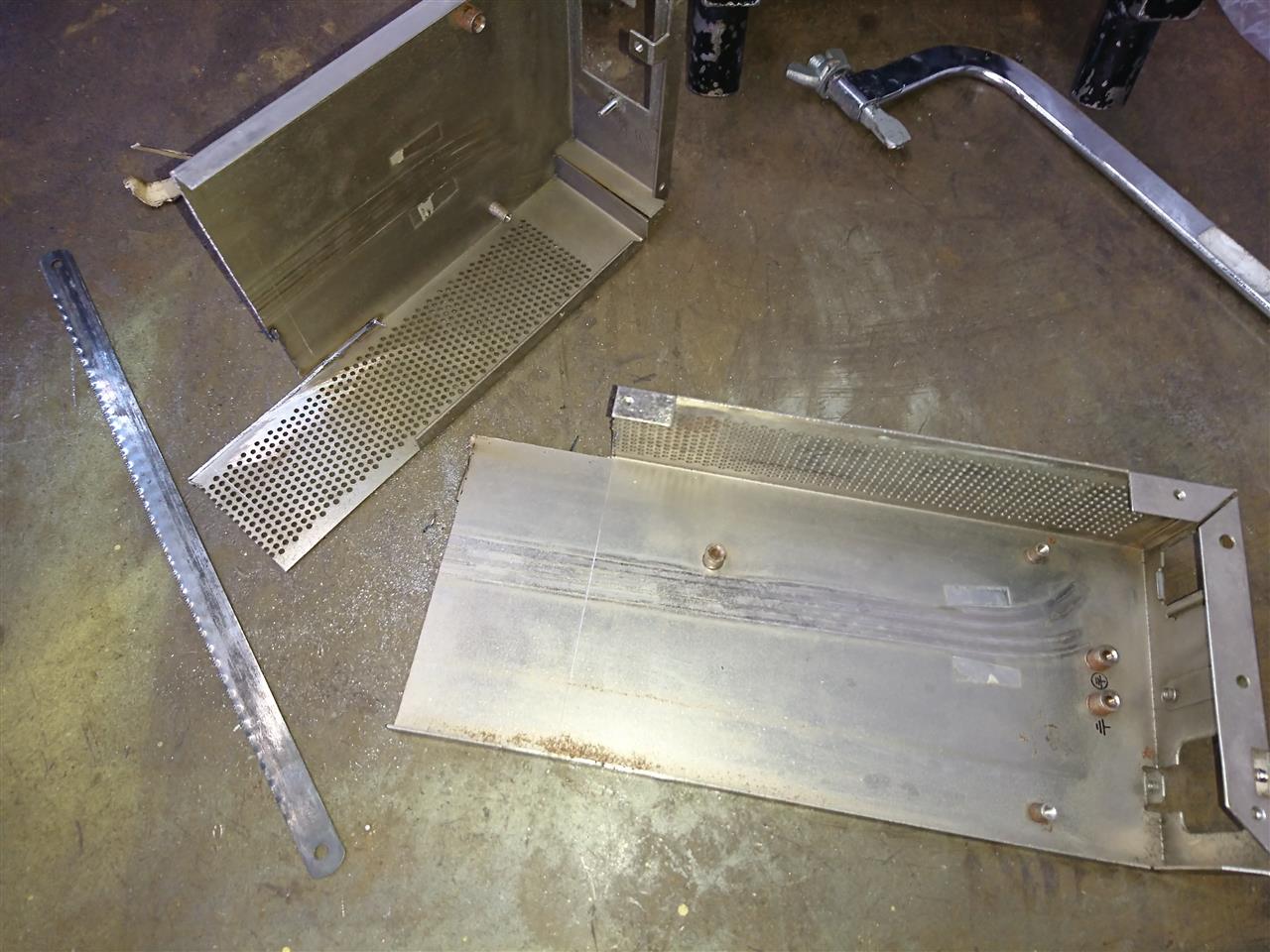

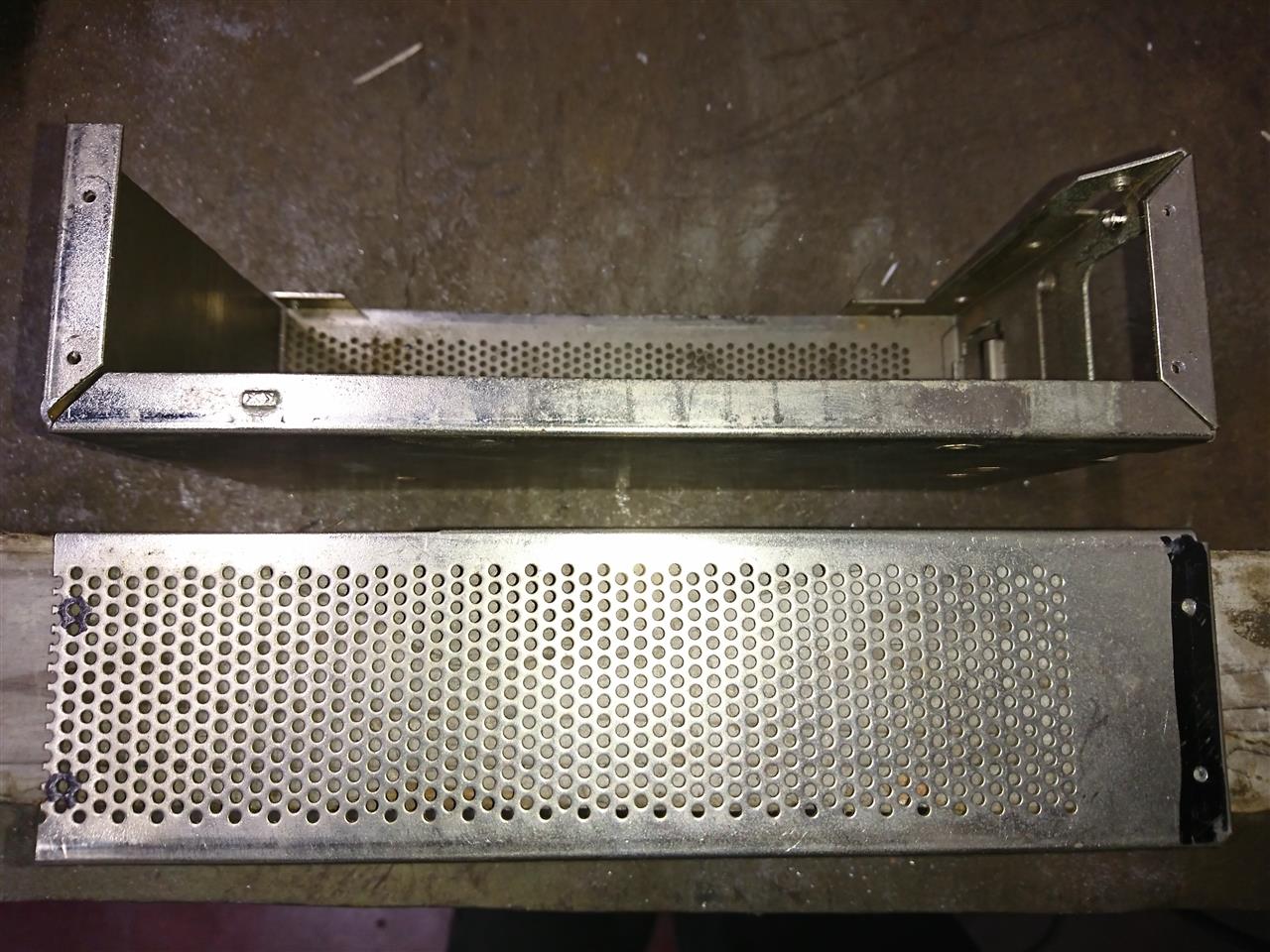

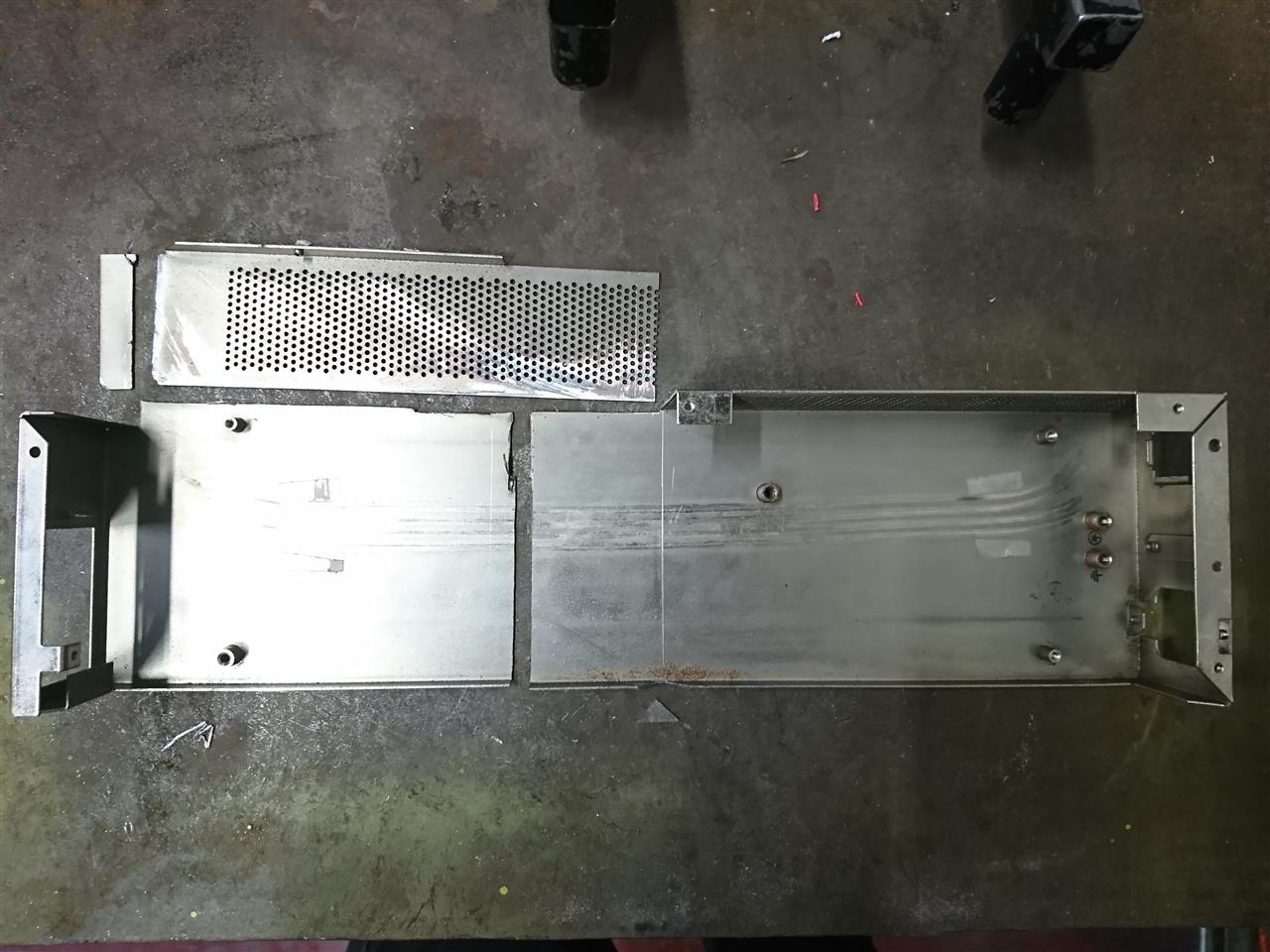

大まかに部材を切り出せました。


ここら辺を折り曲げたい。



左右、ヤスリで逃げを作っておきました。


折り曲げするために、バイスに適当な当て物をして挟みます。
なかなかピッタリ合う当て物がありませんでした。orz


キッチリ押さえられていなかったので直角にならずＲになってる。

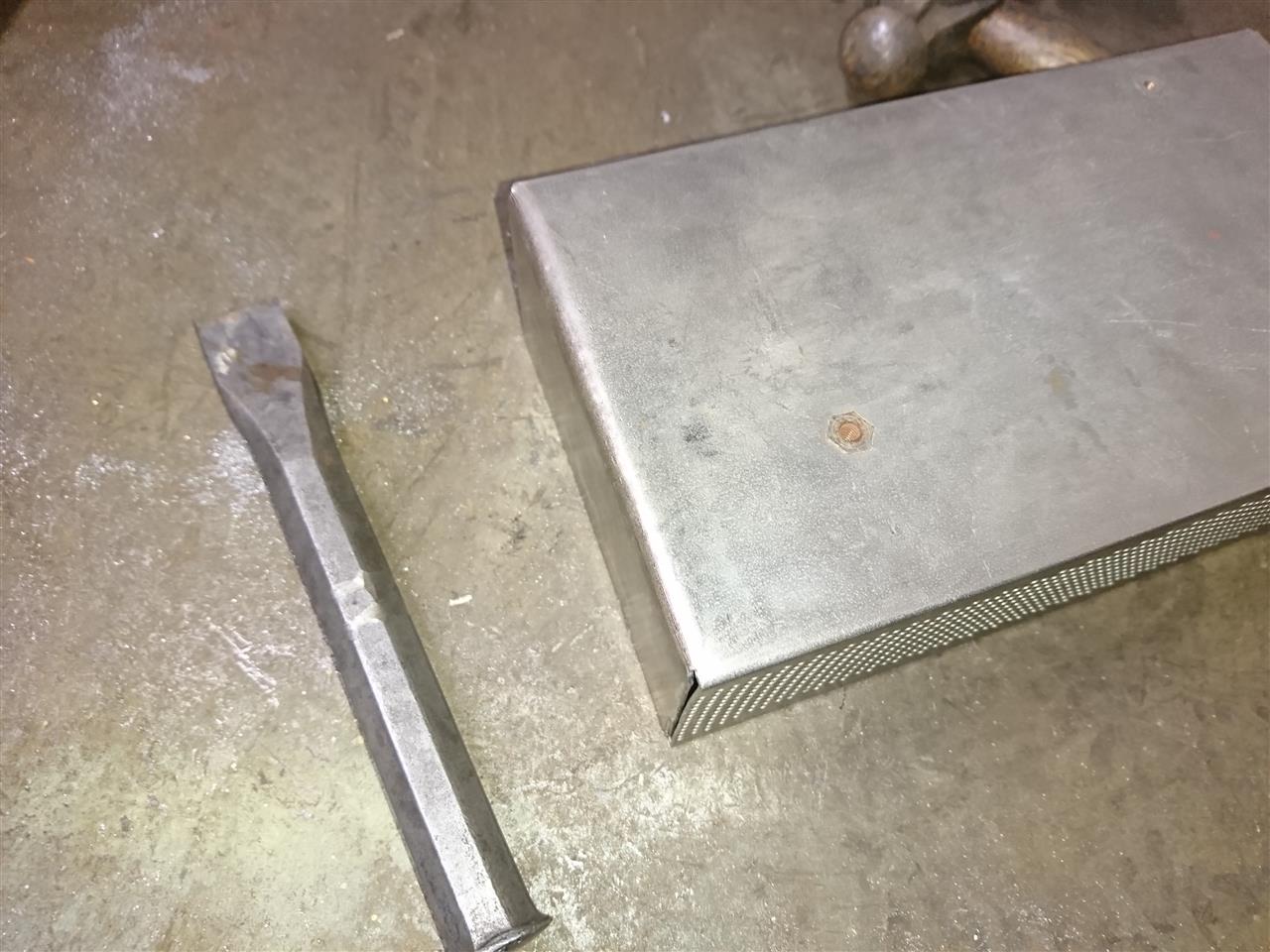

仕方ないのでタガネでコンコン叩きます。
あまり叩き過ぎると凹むので程々に、均等に。


こマシになりました。
折り曲げ器があればもっとキレイにできるんでしょうね。


端材を寸法合わせて切って、側面の板とします。


組み上げたらこんなイメージ。


側面の板はネジ止めする予定なので穴あけ。

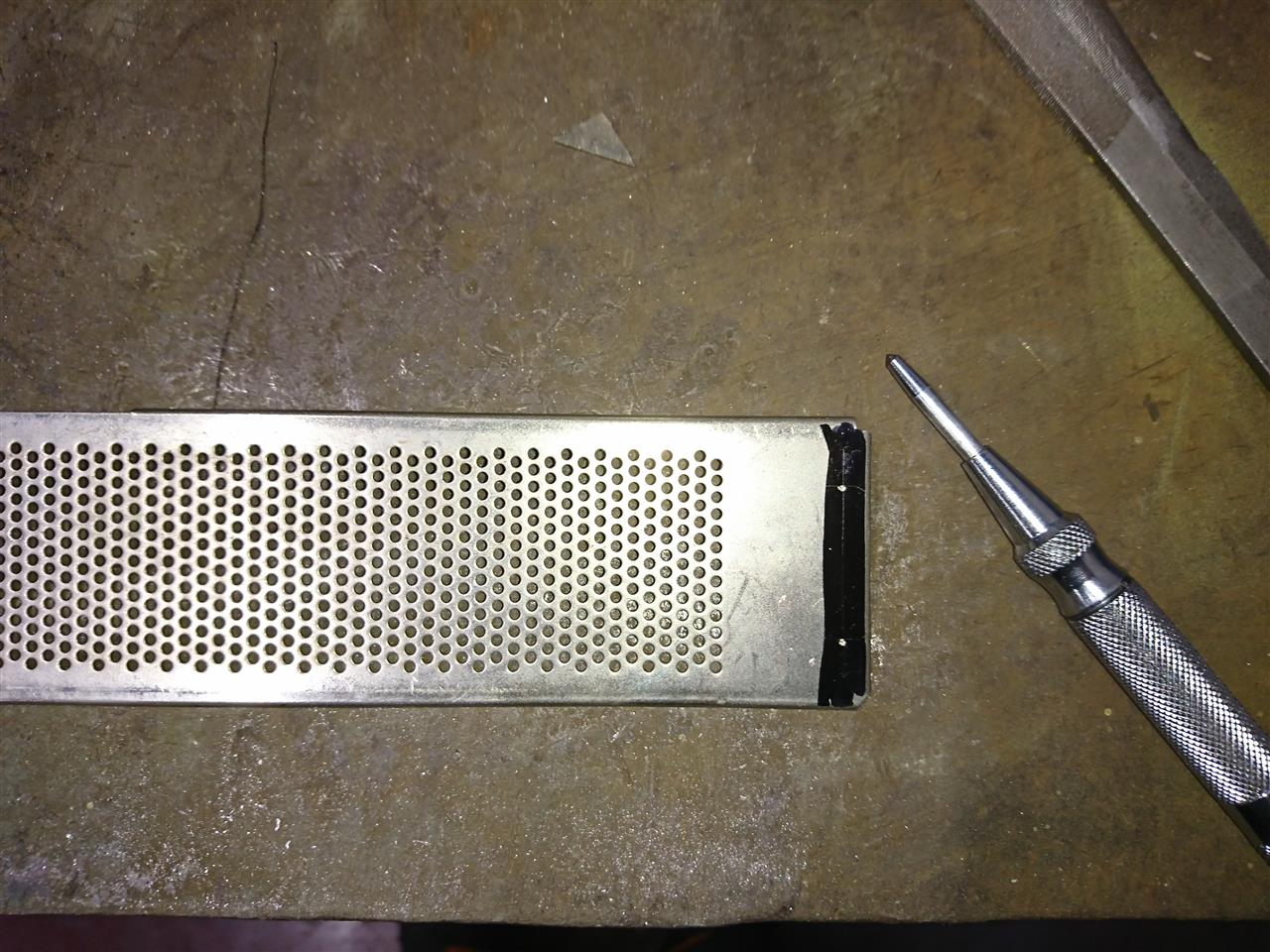

穴あけ位置は、ケガキ線が見えるようにマジックを塗ってケガキます。
その位置にポンチ。


穴あけできました。



タッピングスクリューで固定しました。

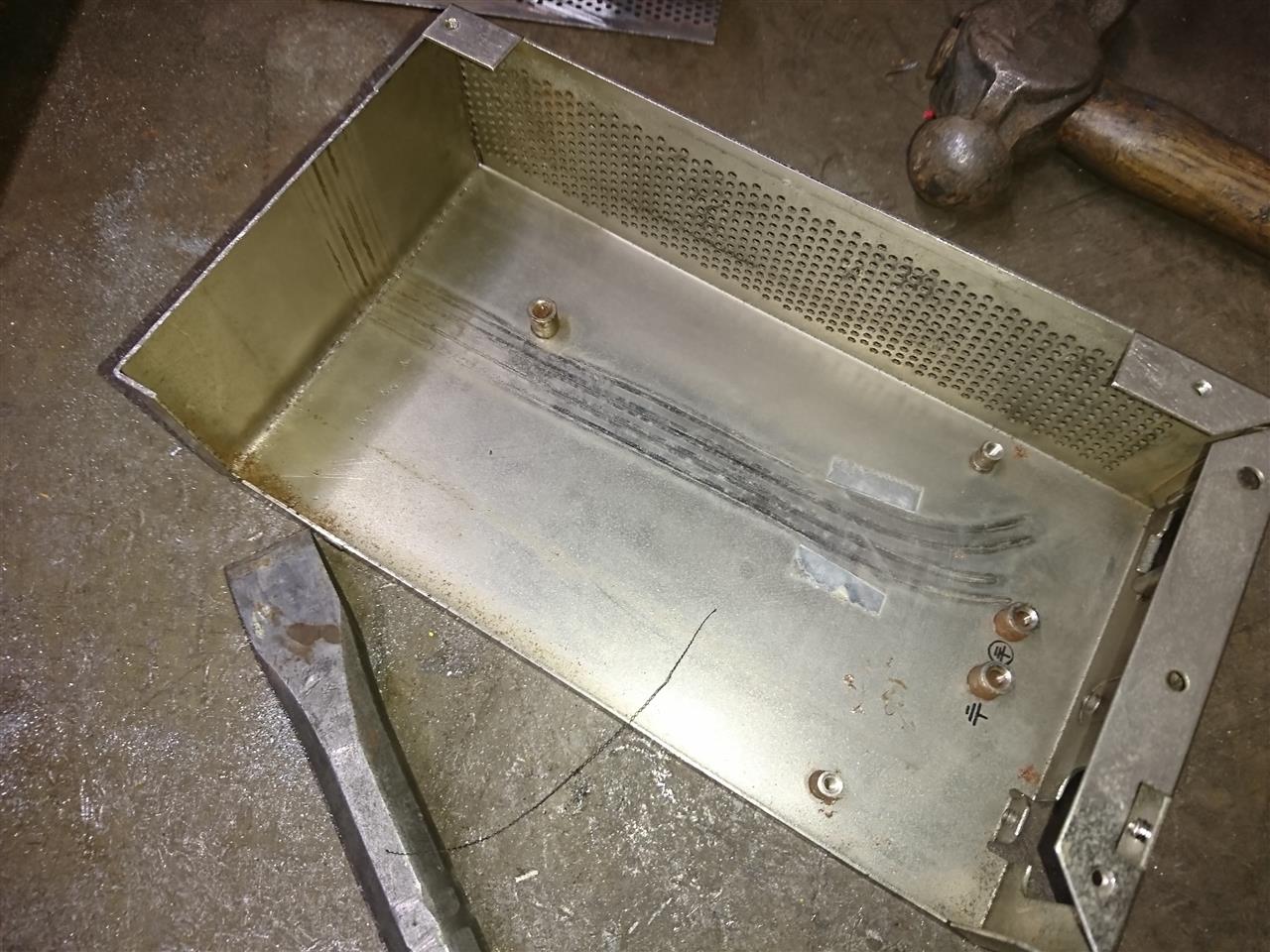

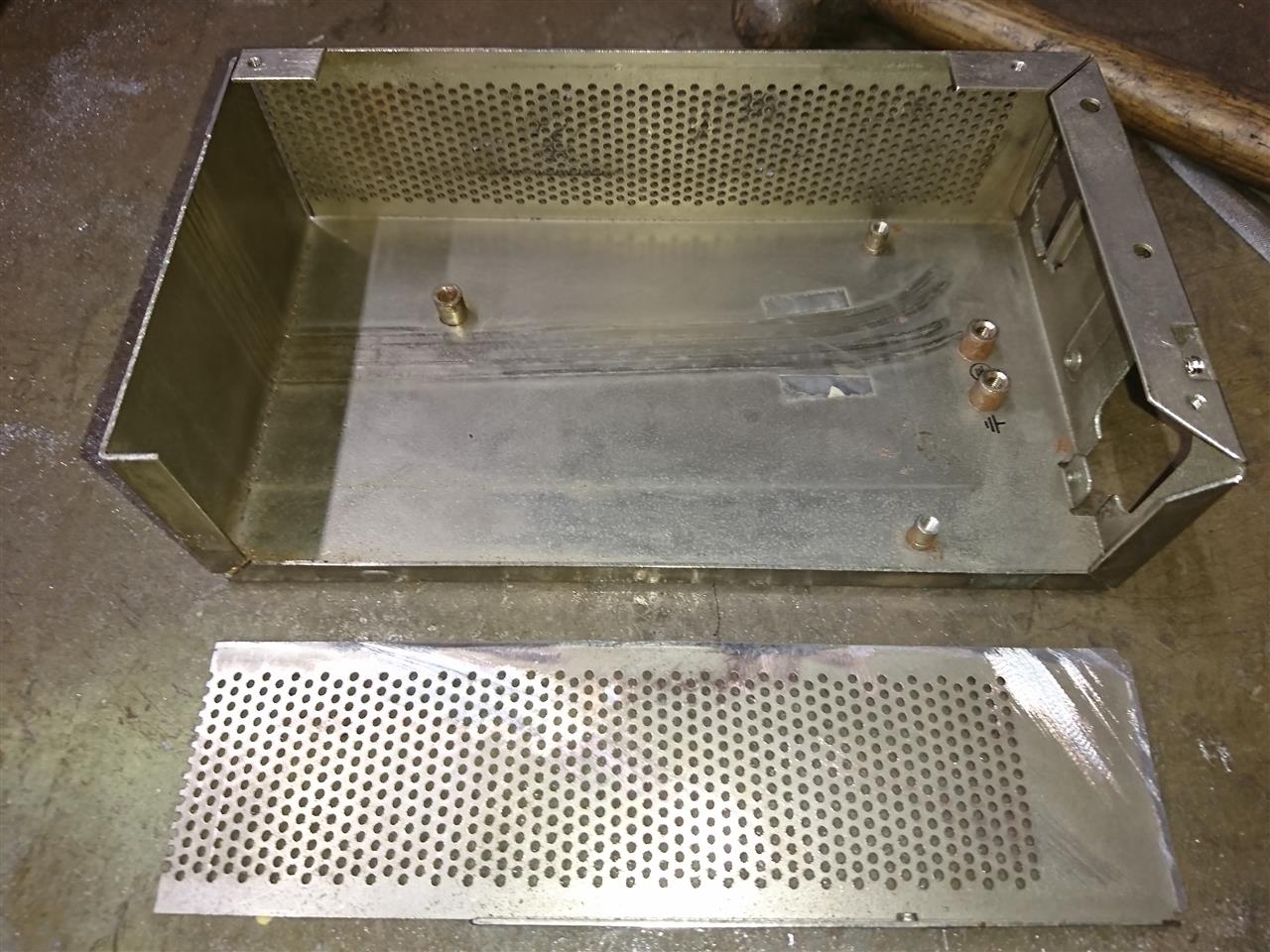

箱完成。

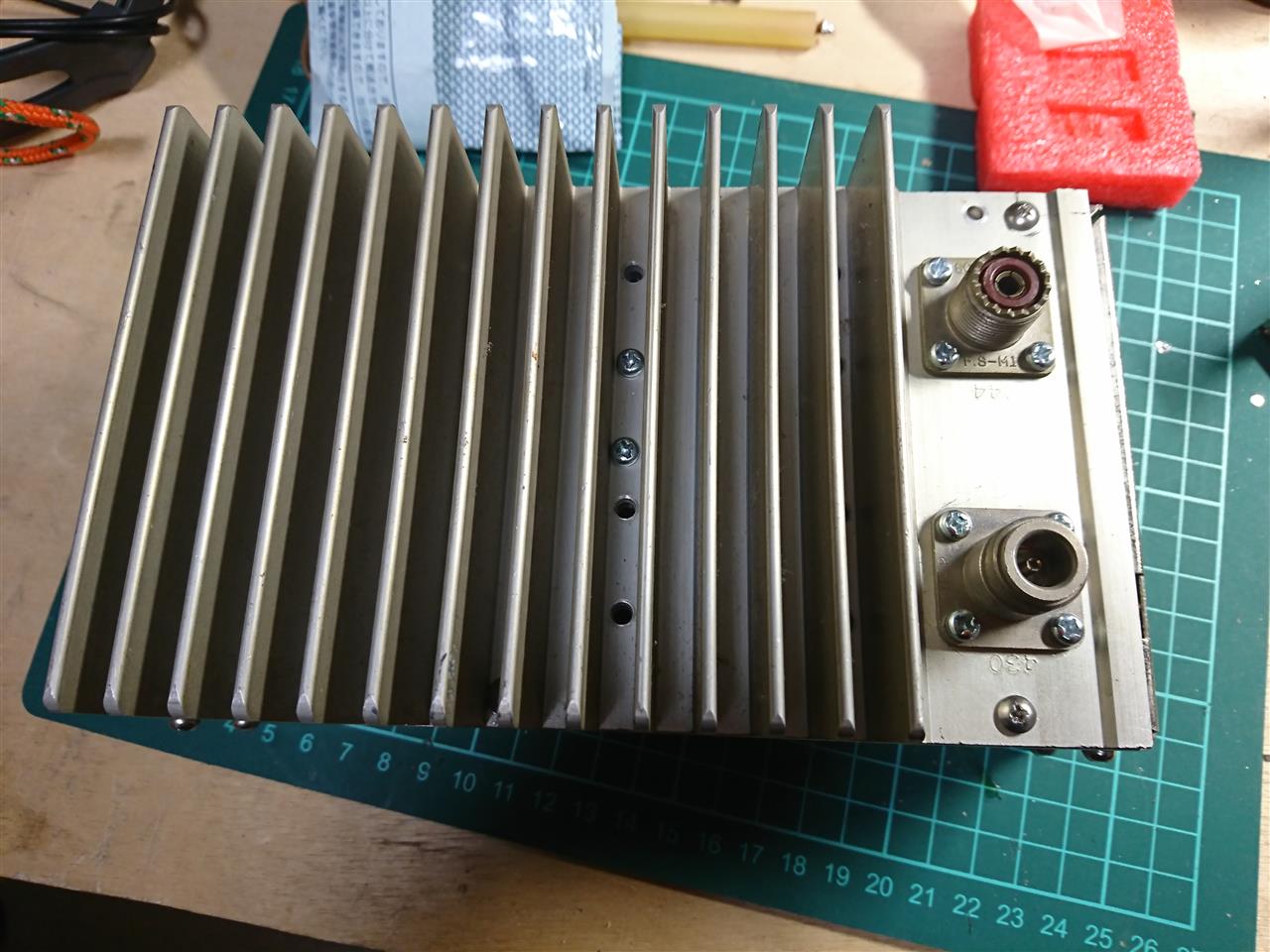

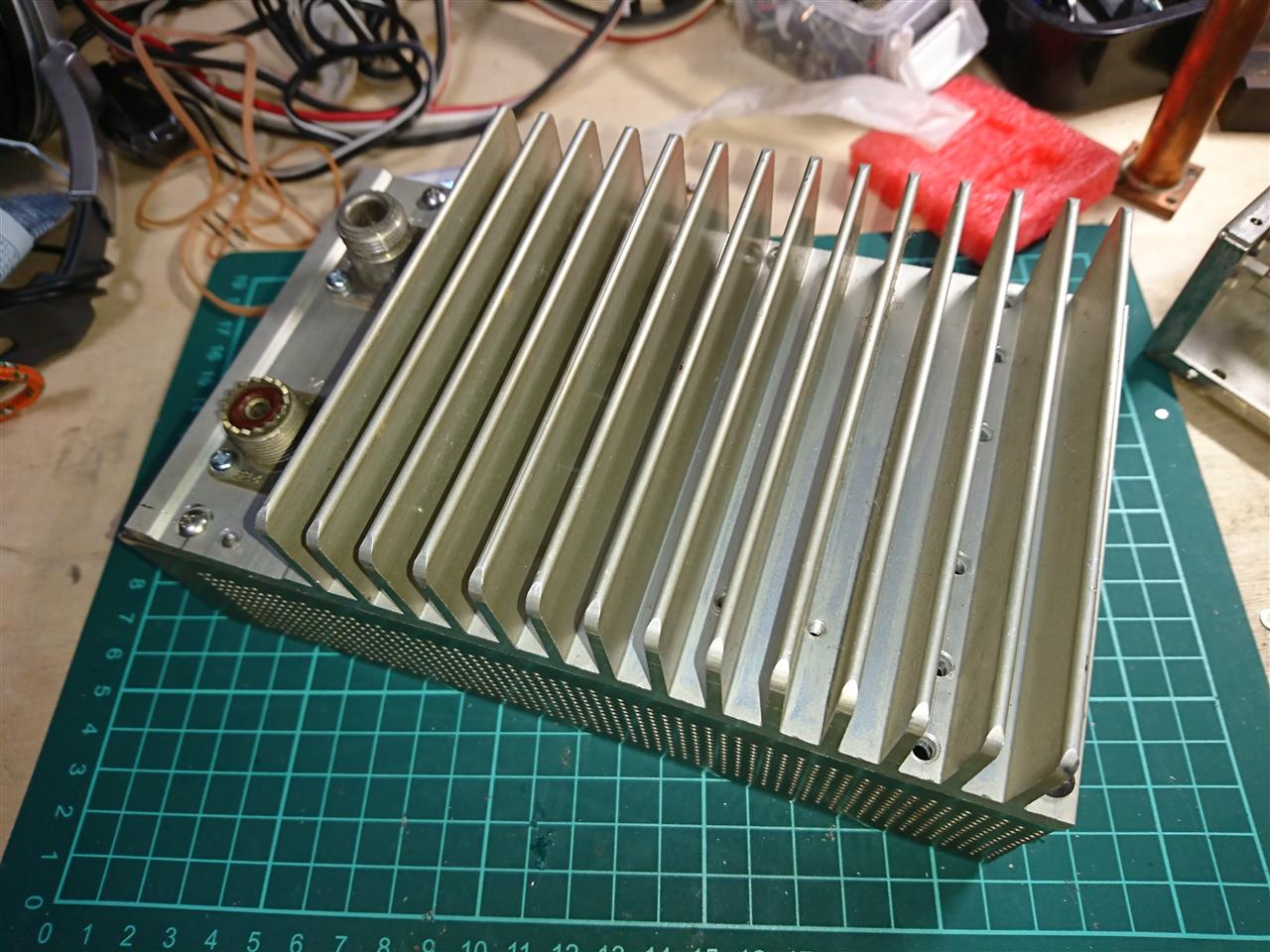

ヒートシンクを乗せてみました。

コネクタはＭ型とＮ型を付ける予定です。

Ｍ型コネクタはもともとヒートシンクに付いてたものがあるので、それを使うとして、Ｎ型コネクタは手持ちがありません。

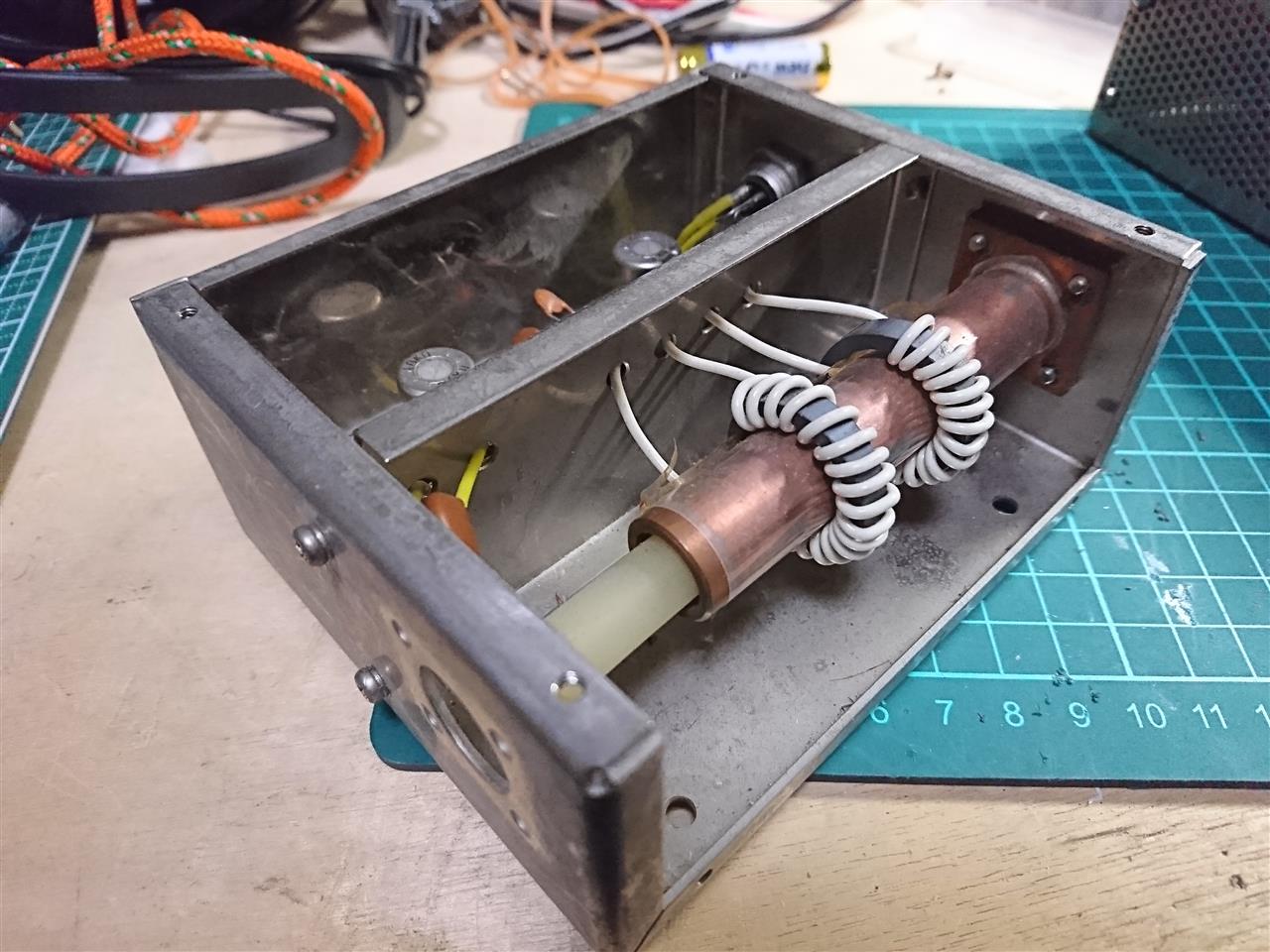

ＯＭがくれたジャンク箱の中にこんなのがありました。


電力計の検出部でしょうか？
これからＮ型コネクタをいただくことにします。

作業はまた明日。
