今日は３連休の最後の日です。

朝、子ども達を学校に送っていったその足でちょっとコーナンでお買い物。
そして、そのあと安定化電源を修理するために部品屋さんに行きました。


エレパーツコーワ。
ここは高校生の時から通っています。
実家からだいぶ離れているので大人たちによく連れて行ってもらっていました。


しかーし、休みでした。orz


次は、でんでんハウス佐藤電機。
ここは開いてました。（＾＾

お目当ての半固抵抗器も置いてありました。
今どきの青い四角いやつがカッコいいのでそれにしたかったのですが、欲しい抵抗値が置いてなくて揃いません。

やむなく全て同じデザインで統一できる丸キャップ付きの抵抗器にしました。
１個１００円なり。

４７０μの電解コンデンサも買いました。
これは１個６０円なり。

買い物途中でいろいろ見ていると、ダイオードブリッジも置いてました。
ちょうどピッタリ３５Ａ、６００Ｖのぶんがありました。
でも、値段を見ると１８８０円！これは高いなぁー。
秋月で高耐圧しかも低価格３００円のぶんを注文しているので、到着するまでしばし待ちましょう。


では、さっそく取り替えます。


抵抗器の足を折り曲げて基板に刺さるように加工します。

ここでふと思いました。
カッコイイ青の角型の抵抗器は足が細くて短いのでこんなふうな加工はできないなと。
ある意味、調達したこのキャップ付き抵抗器で良かったなと。（＾＾；


取替完了。


ホケンで取替。
ちょっと安心です。

ダイワの安定化電源ですが、お友達のまきさん、ＣＱ１２００ＭＨｚさんから基板上の半固抵抗器を替えておいた方がいいよとアドバイスをいただきました。

インターネットで検索をかけると、同型の安定化電源では修理が複数報告されていて、皆さん半固抵抗器を交換しているみたい。
この際ですから替えておきたいと思います。


半固抵抗器は４つ付いています。
レトロな馬蹄形。

インターネットで調べたところ、
ＶＲ１　　５ｋΩ：基準電圧設定用
ＶＲ２　５０ｋΩ：出力保護回路の最大電流
ＶＲ３　　２ｋΩ：メータの電流表示用
ＶＲ４　１０ｋΩ：メータの電圧表示用
のようです。


とりあえず外して抵抗値を測定しました。
ちなみに復元するときに参考となるように今調整されてある抵抗値を記録しておきました。※（　）内に表示
調整がうまくいかなくてもとりあえずこの抵抗値に合わせておけば限りなく元の状態に近いかなと。

ＶＲ１　　５ｋΩ　→　　４．２ｋΩ　（２．４ｋΩ）
ＶＲ２　５０ｋΩ　→　３９．６ｋΩ　（１５．７ｋΩ）
ＶＲ３　　２ｋΩ　→　　２．７ｋΩ　（１．２ｋΩ）
ＶＲ４　１０ｋΩ　→　　７．７ｋΩ　（６．０ｋΩ）
全部とは言えませんが、抵抗値は低下する傾向にあるようですね。


ちょうど手持ちの半固抵抗器がありましたが、外観はこんな感じ。
バラバラで統一感がありません。（＾＾；
３７県でもとりあえず半固抵抗器は売ってるので月曜日にでも調達してきます。


コンデンサは手持ちがあるので交換しておきます。
パッシュンパッシュンとハンダ吸い取り機で外します。


製造されてから２５年は確実に過ぎているのでコンデンサは替えておけば安心です。

ちょっと今日は夜更かししてしまいました。

自宅では１９９０年代の無線機、ケンウッドのＴＳ－６９０とＴＳ－７９０を使っています。
これらには８ピンのマイクが使われていて、それぞれＭＣ－８０という純正のスタンドマイクを使っています。

以前より、ジャンクで５００円で買った方のＭＣ－８０が調子悪くて、送信中にバリバリノイズが載る様子。ＯＭさんから指摘を受けて気づきました。
レポートを送ってもらって、フレキのコンデンサマイクの部分を触るとノイズが出るところまでは把握していましたが、この際、メンテナンスしたいと思います。


とりあえず底蓋を外して分解です。

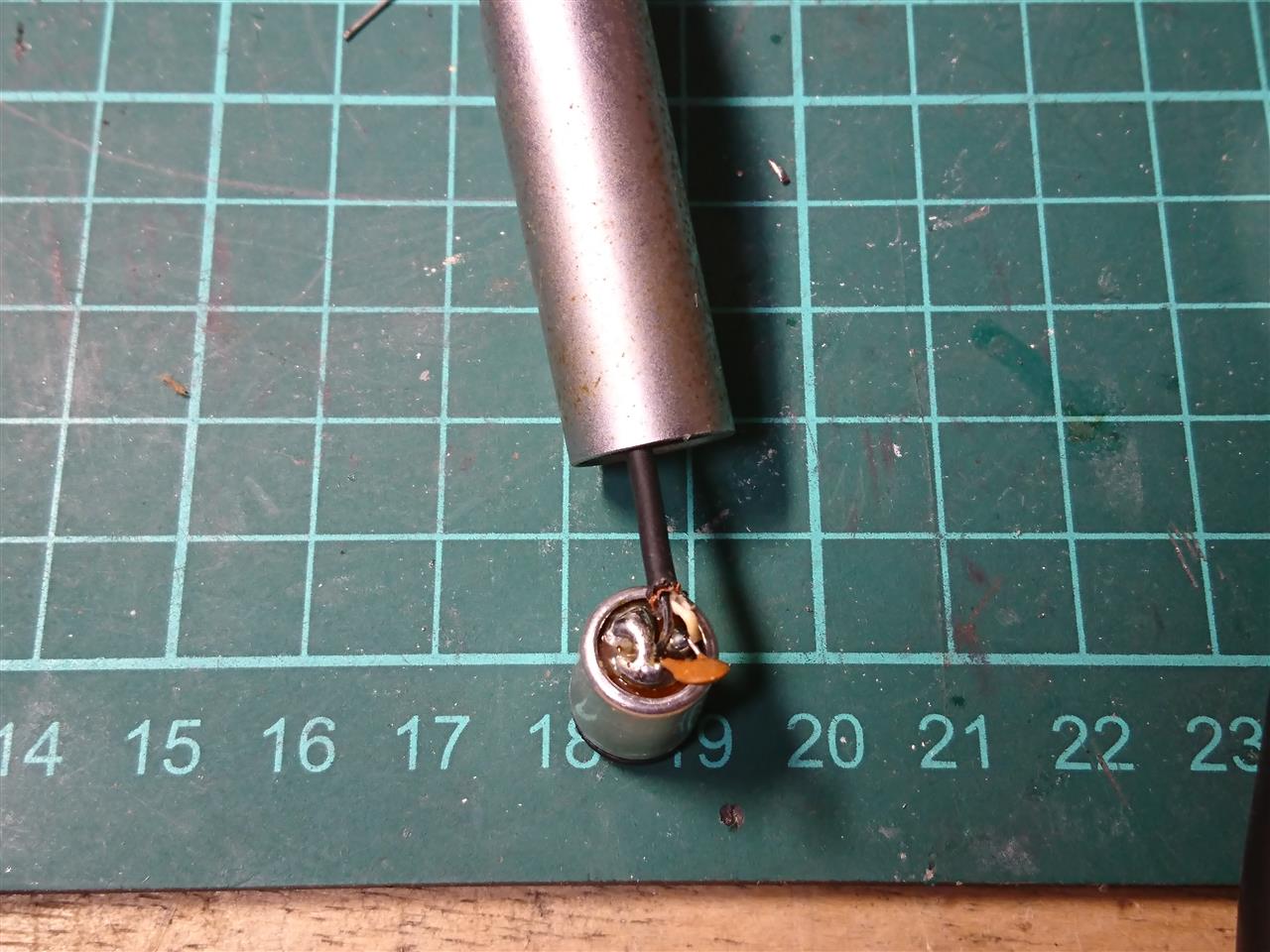

ＥＣＭを取り外し。
配線も抜き取ります。


基板はこんな感じ。
隙間から侵入したゴミ、ホコリが堆積しています。

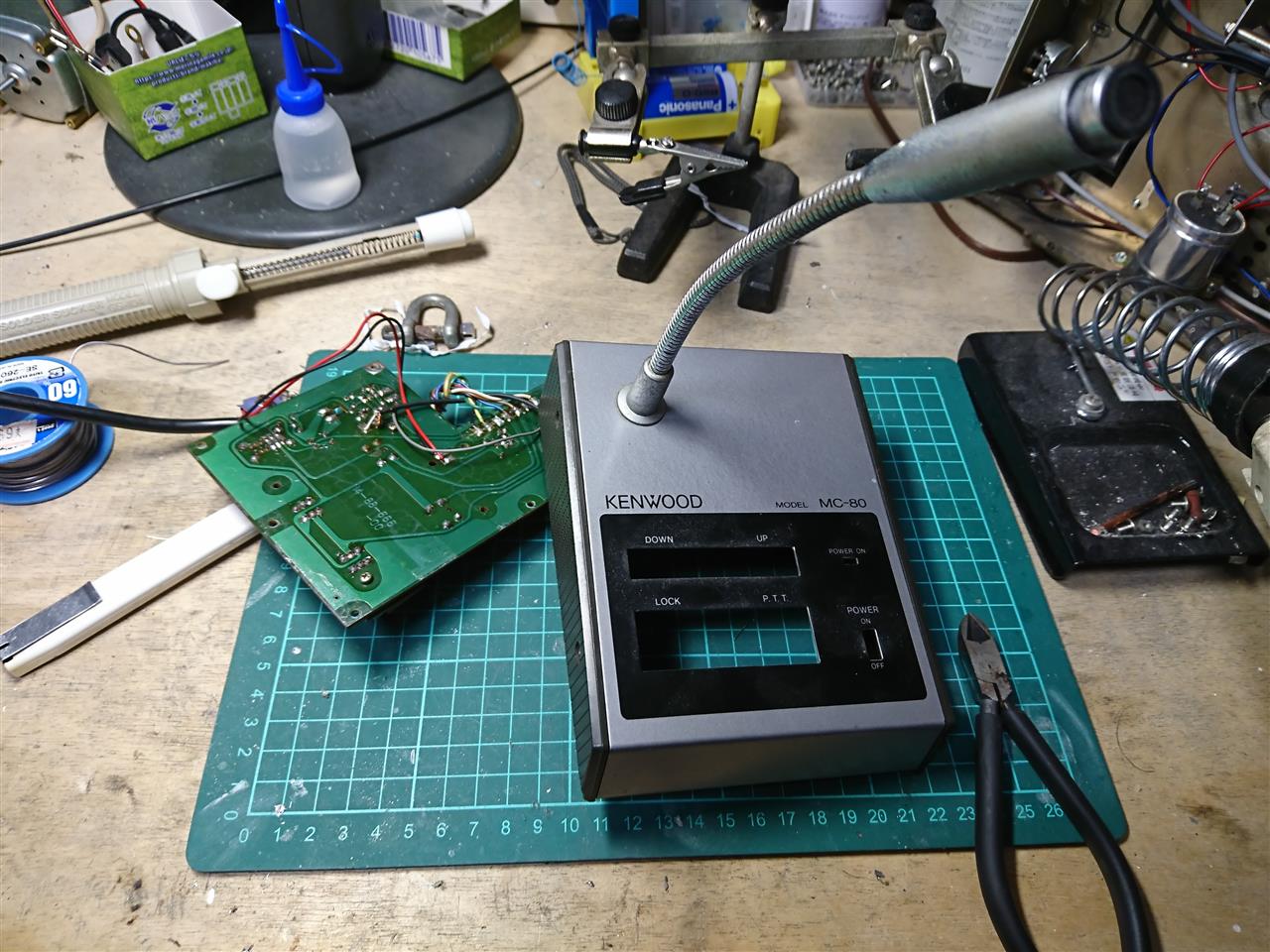

スイッチ部分を外しました。
この際ですからコンデンサは取替しておきたいです。


０．１μＦの電解コンデンサは手持ちになかったのでそのまま。

ハンダ割れが無いように、一通り全てのハンダづけ部を溶かしました。


ケースはピカール付けて軽くこすってからツヤ出し剤を塗ってみました。
これは見違えるようにキレイになりました。（＾＾


スイッチの白い部分はだいぶ黄ばんでます。
ＰＣ－９８０１やファミコンのプラスチック部分が黄ばんでいるのと同じ状態です。
露出しているところだけ黄ばんでいるので紫外線とかの影響でしょうか？


漂白できないかな？と思ってハイターに漬けてみました。
ハイターの注意書きには５リットルの水に対してキャップ１杯。３０分ぐらい漬け込みと書かれていましたが、牛乳パックの容器で適当な濃度で漬け置きしました。

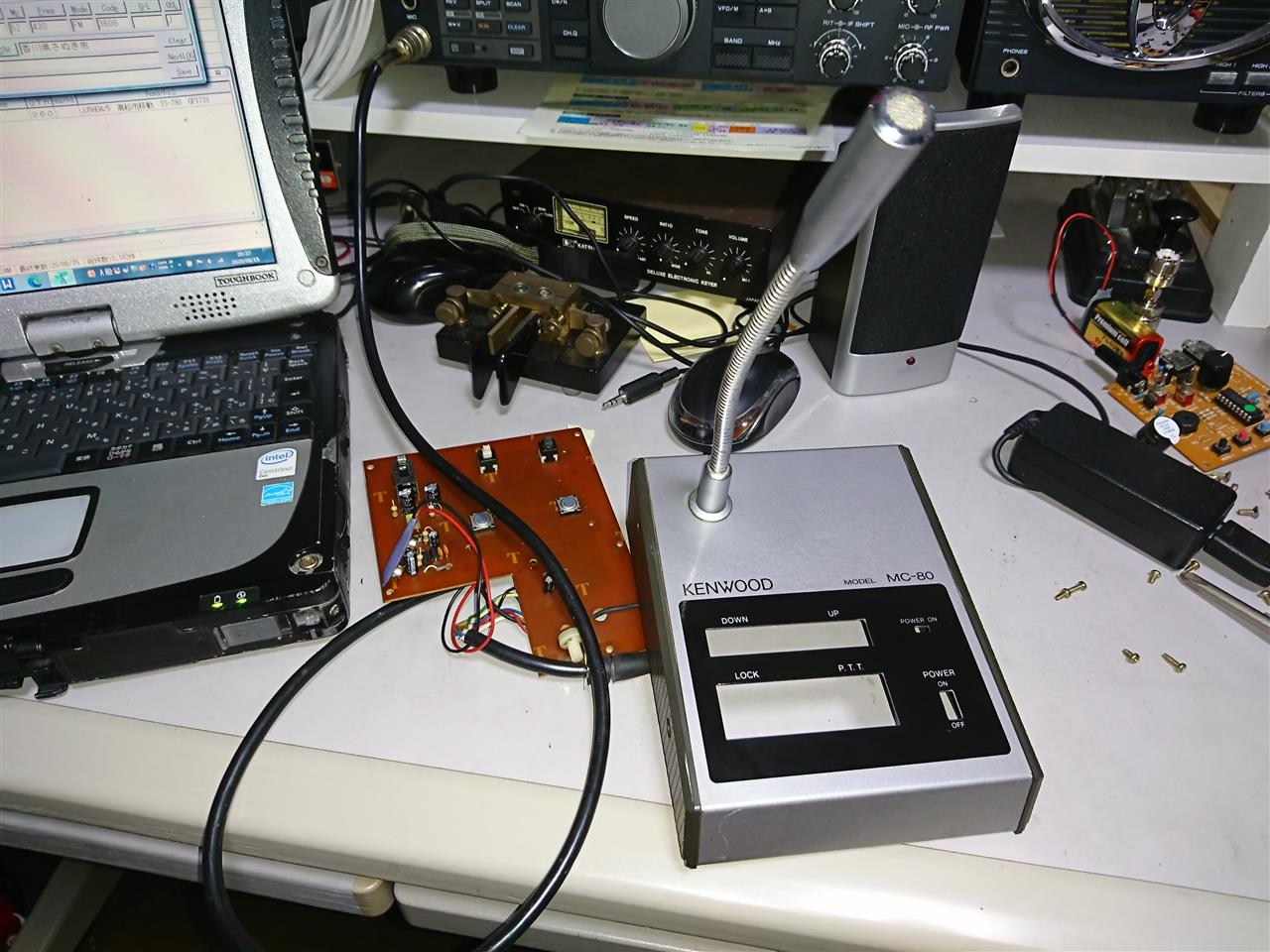

仮組みでテスト。
５局ぐらいとＱＳＯしてレポートもらいましたがいい感じ。
送信中にフレキを触ったりしても問題ないようです。

さて、１時間ぐらい漬けておいたスイッチ部分ですが、全く変わりなし。orz

ちょっと濃度を濃くしてさらに３０分漬け置き。

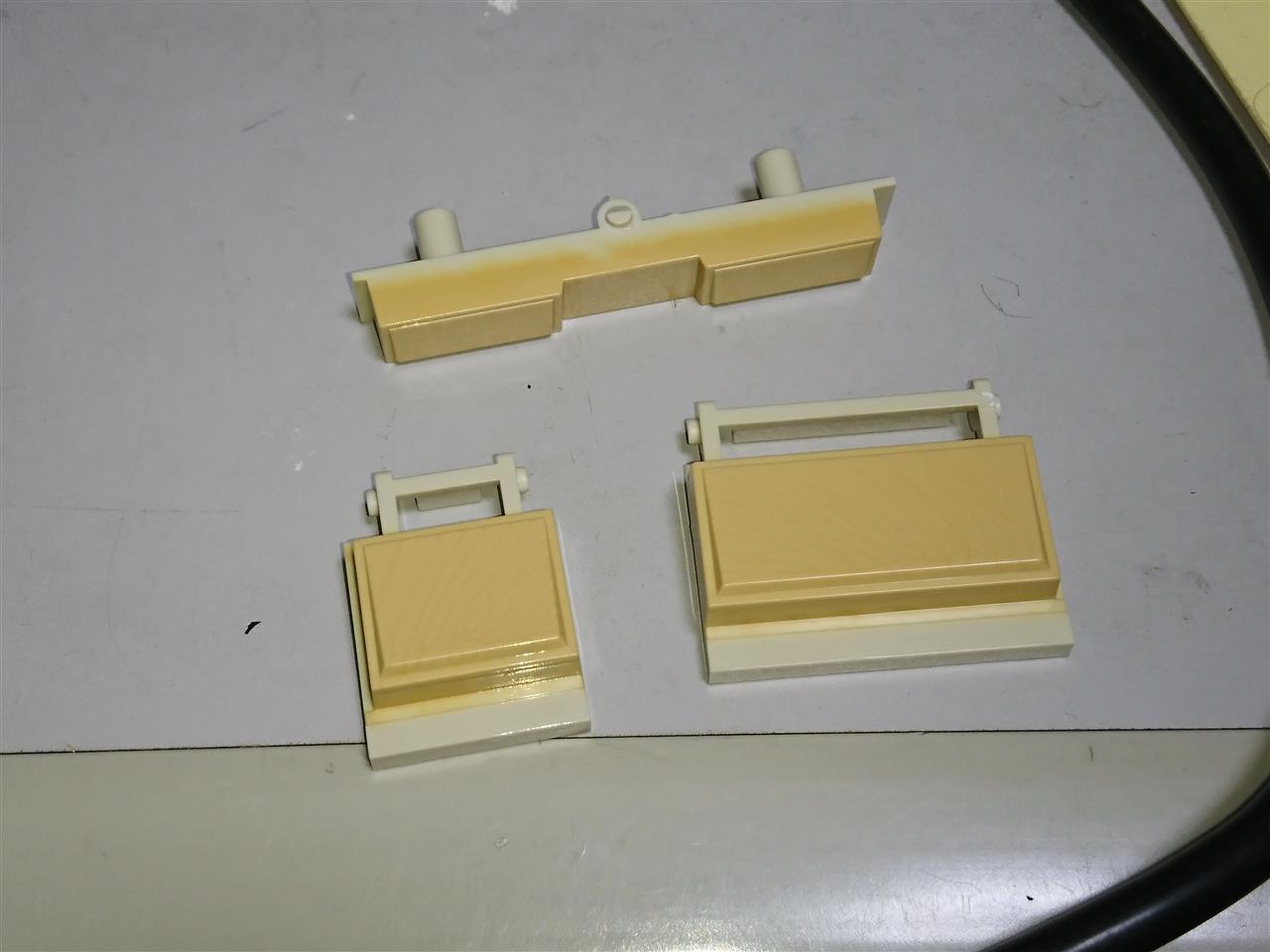

できたのがこちら。
ほとんど変化なし。ハイターでは歯が立たなかったようです。

８０番のペーパーで磨くと白い部分が見えてきましたが、それでもしっかり削り取らないと白くなりません。
これは一からピカールで磨くとだいぶ時間がかかりそうです。


とりあえず復元。

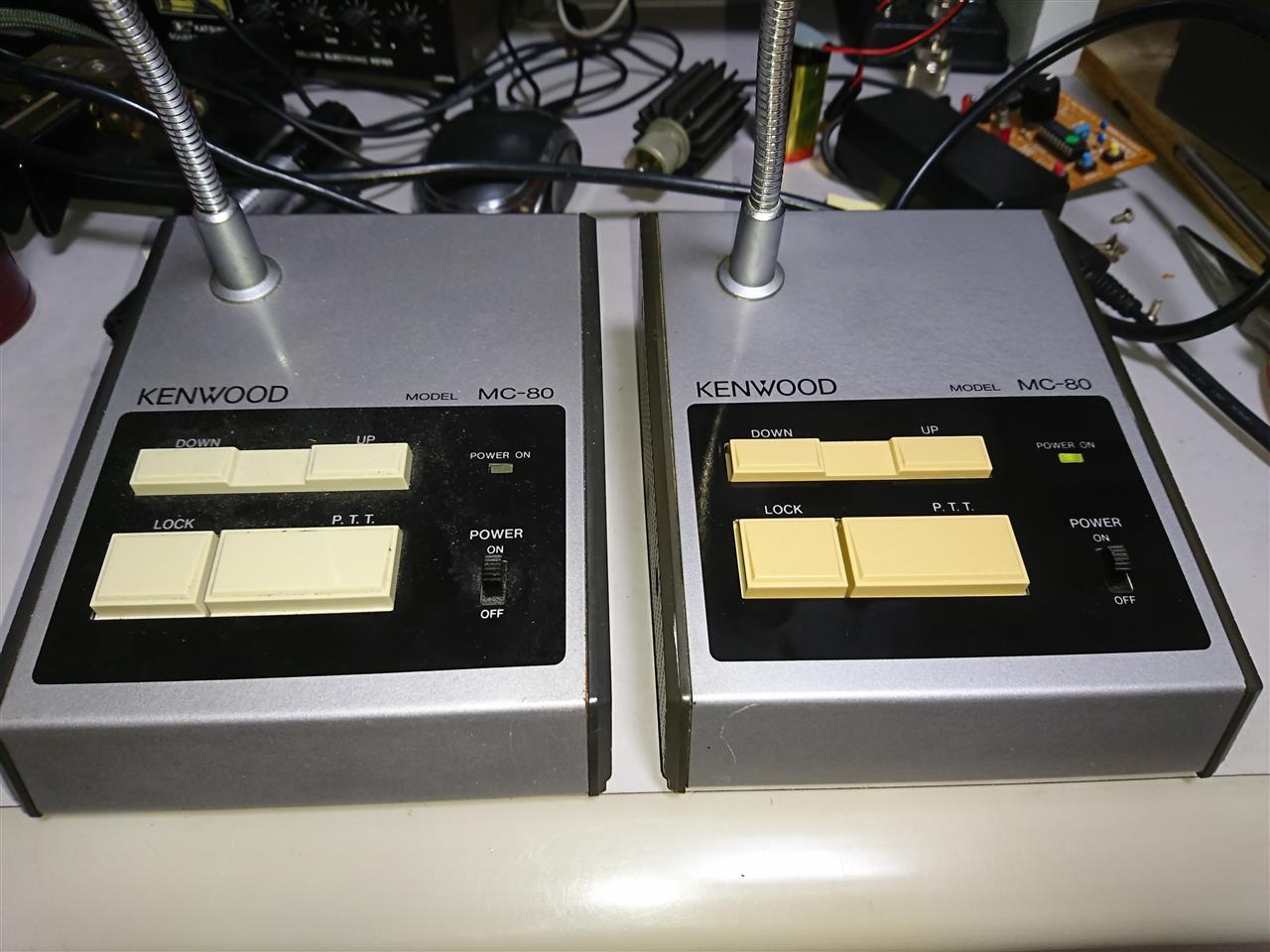

右が今回の整備品。
無事使えるようになって良かったです。（＾＾

ＯＭからジャンクがいっぱい入った段ボール箱をもらいました。

その中に入っていたのがコレ

ＣＱ誌２００８年６月号付録基板ＰＩＣキーヤー「ＯＩＫｅｙ－Ｆ８８」
詳細は分かりませんがシルク印刷にそう書かれています。
とりあえずキーヤーのようです。

００６Ｐをつないでみるもウンともスンとも。
ＬＥＤも光りません。

見た感じ、ハンダ付けはある程度の経験がある人が行ったようで、そんなに悪くもなさそう。
とりあえずこのキーヤーをイジって遊んでみることにしました。


触っていると電源が入らない原因が分かりました。

電源スイッチのパターン剥離で微妙に断線。
どうもスイッチを基板に取り付けたときに密着不良だった様子。
スイッチを操作しているときに押し込まれて、パターンが基板から浮いて断線したっぽいです。
とりあえず手直しで電源が入るようになりました。

これで使えるようになったかな？とパドルを接続。

３００円マウスパドル。

しかし、キーイングしても音が鳴りません。
電源をＯＮにした直後にブザーを触ってみると３秒ほど音が出ました。
その後は無音。何度も試しましたが電源投入直後は何かわからないけど鳴ってます。

ブザーが悪いのは明白ですが、パターンもちょっと怪しい。


ブザーを取り外してチェックすると、やっぱりブザーの内部不良のようです。
ブザーのリード線を触ると鳴ります。
プラス側のリードを触るとグラグラしていて、よく見るとモールドが割れています。どうも中で接触不良をおこしているようです。
瞬間接着剤で固定しましたがあまり芳しくありません。

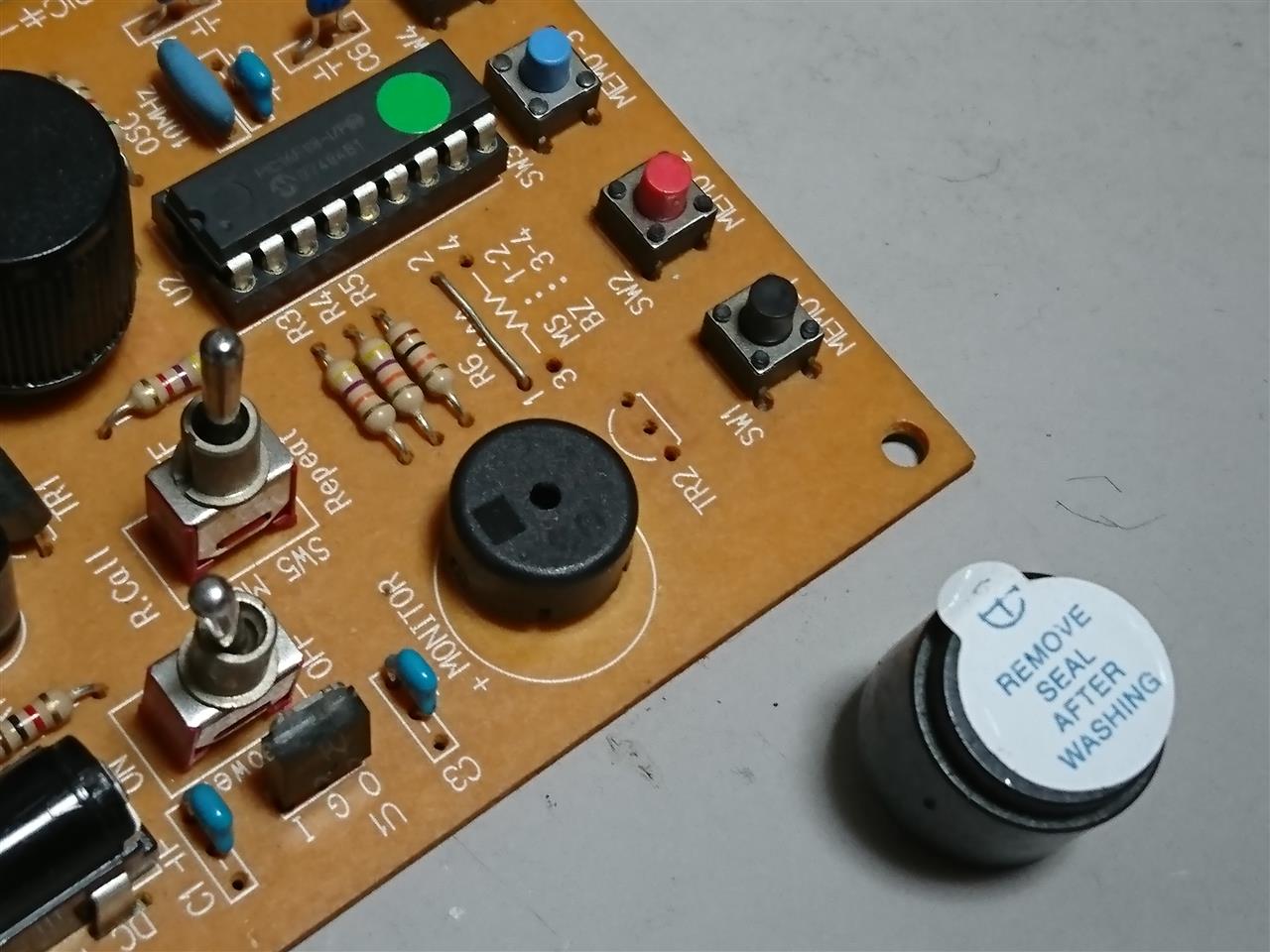

とりあえずパターンの修正をして、ブザーを変えました。


もともと付いていたブザーは中に発振器が入った物でした。
なので手持ちの圧電ブザーに付け替えても鳴りません。

ネットで回路図を見つけてみてみると、低周波を出力している端子を発見。
よく見ると、シルク印刷にもそれらしい表記はありました。
スイッチングしているトランジスタも撤去し、直付けしました。


いい感じで鳴り出しました。
よく聞いてみると、電源投入直後に聞こえるモールスの音は「ＱＲＶ」でした。
でも、その後無音。パドル入力しても鳴りません。

ここで親切なＯＭさんからＳＮＳで「タクトスイッチ１を押しながら電源ＯＮしてみては？」とアドバイスいただきました。
助言通り言われた通りの操作をするとパドルで音が出ました。（＾＾

安心したのもつかの間、短点は自動送出されるけど、長点は押している間中連続音がしてます。
エレキーでいうところのＳＥＭＩモードというやつ。（－－；

これはもしかして！と思い、タクトスイッチ２や３を押しながら電源ＯＮしたら
これがビンゴ！正常復帰しました。（＾＾

ＰＩＣでこんなプログラム組まれていたら分かりっこないですよねー。


ちょっと遊んでみました。

メモリスイッチも付いているので実用的です。
ケースに組んでみたらいいだろなと思いました。

毎日暑いです。
しかし今日、仕事をなんとかやり終えて、明日から三連休ですー！！


さて、安定化電源の修理用部品ダイオードブリッジですが、秋月で見ると２５０円で販売されてました。

ＫＢＰＣ３５１０（３５Ａ　１０００Ｖ）

送料５００円かー。
なんか、部品代より送料が高ければ萎えてしまう。

そんなとき、ＳＮＳでＯＭさんがヤフオクでも出てるよと教えてくれました。

ＫＢＰＣ５０１０（５０Ａ　１０００Ｖ）
即決価格２００円、送料１２０円

なるほどヤフオクという手もあるんですね！
こんなの思いもよりませんでした。


色々と悩みましたが、他の部品もこの際に注文したかったので秋月に決めました。
クレジットカード払いで注文。
お盆があるので配達は時間がかかりそうです。
