１１日はお休みでした。
一日中、シャックの片づけ、大掃除をしていました。

シャックではＴＳ－７９０用の安定化電源としてダイワのＰＳ－３０４Ⅱを使っています。
これを掃除のために一度外してつなげなおすと、パチっという音がして電源が落ちました。

なんで？


ヒューズを見るとなかなかの勢いで溶断しています！

普通はヒューズが飛ぶには原因があり、再びヒューズをいれたところで同じように飛ぶのは目に見えてます。

・・・でも、ヒューズ変えてみたくなるのが心情ってもの。（＾＾；

替えてみたら・・・
はい、予想通り飛びました。（汗

なんでいきなり故障したんでしょう！？
最近、送信中にトランスのうなり音が気になるなとは思ってはいましたが、前兆だったのかな？

トランス内でレアショートしたのかな？
でも、振動とかあんまりないので、なかなかトランス側でショートなんて起こりにくいですよね。

いろいろと頭の中で原因を考えていると、ＳＮＳで「ダイオードブリッジが怪しいよ」と助言をいただきました。

掃除が終わってから分解してみました。


この電源は２５年ほど前にいただいたモノで、一度もケースを開けたことがありません。
中を見るとホコリがいっぱい溜まってました。
簡単にエアブロー。


居ました、ダイオードブリッジ。

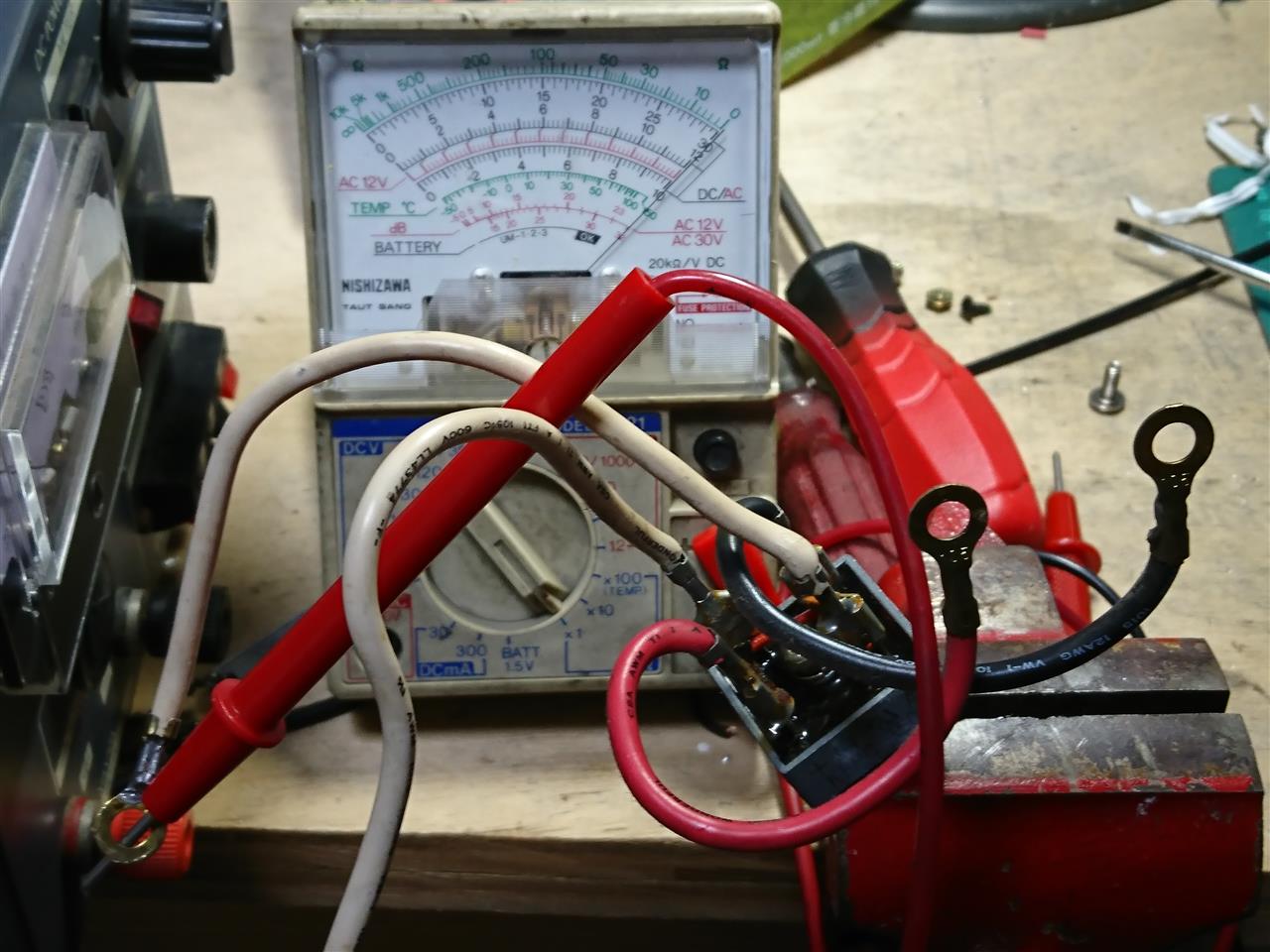

さっそく取り外して、ＡＣ入力側を測ると見事にショートしていました。
これではヒューズも即断するわけですよね。


ちなみにダイオードブリッジの端子は平端子で接続されたうえハンダ付けされてました。
なんとも厳重な接続。


ＫＢＰＣ３５０６という型番です。
３５Ａで耐圧６００Ｖのようです。



手持ちでジャンクのダイオードブリッジ２５Ａがありましたが（右の黒いやつ）、グレードダウンするのもどうかと思い、ちゃんとしたやつ調達します。


部品が届くまでアルインコの電源にチェンジ。
これもいただきモノ。
基本私はＯＭからのいただきモノで、お金をかけずにハムライフを過ごしております。(^^;)


ちなみに壊れたダイワの安定化電源はヒートシンクがかなり大きく、自然空冷です。
臨時に設置したアルインコの電源は、ファンが付いている強制空冷式。せわしなくファンが回ります。かなり音も大きく、ＱＳＯに支障が出ます。ｏｒｚ
早くダイワの安定化電源を直したい。

昨日、ＣＰ－６のＳＷＲを測ってみました。


ＭＩＮＩ１３００で測定。


５０ＭＨｚと２８ＭＨｚ


２１ＭＨｚと７ＭＨｚ


３．５ＭＨｚ

１４ＭＨｚはラジアルを付けてないので測定できません。

取扱い説明書に従った標準の長さでのラジアルではこんな感じです。
もうちょっとどのバンドも下の方に調整したいです。

３．５ＭＨｚは難有りですね。
ＣＰ－６の改良型のＣＰ－６Ｓのように、給電部直下にフェライトを入れたり、マストとアンテナを絶縁すれば良くなるのでしょうか？
こればっかりはいろいろとやってみるしかないです。


ちなみに、５０ＭＨｚ　ＦＭをワッチすると、
２エレのＨＢ９ＣＶでは今まで聞こえていなかった和歌山局が２局聞こえてきました。
地上高が高くなったことと、垂直偏波になったことが良かったのかなと。
和歌山のＯＭと５０ＭＨｚで交信できそうです。

昼からもＣＰ－６を組み立てます。

タワーの上で必要と思える工具をかき集めて腰袋に入れました。
腰袋と言っても、お米を入れるような厚めのビニル袋ですが・・・。

タワーの上での作業をじっくりと考えて段取りをします。


ラジアルを吊り上げられるようにロープに結わえました。


ステップとするべくクロスマウントとパイプを準備。
これもロープで吊り上げます。

タワーに登ってきました。

ラジアルはとりあえず作業するまで縛り付けておきます。
一本一本、タイラップを付けて吊っているので、必要なときにニッパで切って取り外します。

ラジアルの取り付け。

ラジアルは６本あるけど、うち１本はマストに当たって取付できません。


５本取付しました。（５０ＭＨｚのラジアルは隠れて見えません）
水抜き穴を下に向けて固定しています。

これから、アンテナを上に持ち上げます。
固定のＵボルトを少し緩め、持ち上げて、仮止め。
ステップを付けて足場を作り、また持ち上げの繰り返しです。

私の身長では５０ｃｍの幅でステップが２個あれば、アンテナをトップに持ち上げることができます。


やっとのことトップまで上げることができました。
このタワーのマストに初めて登りましたが、思ったほど揺れずに済みました。
作業に必死で、揺れているのに気が付いてないだけかも知れませんが。（＾＾；


同軸ケーブルがちょっと足りず。ｏｒｚ
これは、シャック側から送り出さないと足りませんね。

夜にＳＷＲを測ってみようと思います。
一発で決まるとは思ってないので、何度かタワーに登らないといけないなと覚悟はしています。

暑いので休みながら作業をしていきたいです。

さて、ＣＰ－６を上げるために、２８ＭＨｚの釣竿ツエップアンテナを撤去します。


いままでお疲れ様でした。
「物干しざおタイラップどめ」だったので風のキツイ日はちょっと心配だったけど、これで一つ不安要素が無くなりました。（＾＾


ＣＰ－６にはこの同軸ケーブルをもらいます。


地上でＣＰ－６に同軸ケーブルを接続、テーピング。


そのあとアンテナをタワーの上まで引っ張り上げ。


とりあえずアンテナ本体をマストに仮止めしたものの、工具が無いのと、同軸ケーブルがちょっと足りないのと、ラジアルを用意しないといけないので降りてきました。

次はお昼食べてからの作業です。

今日は休み。

何年も庭の物置で放置していたＨＦのＧＰアンテナ、ダイヤモンドのＣＰ－６。


風雨にさらされて外箱がボロボロになってます。
放置中にカタログ落ちして、今では改良版のＣＰ－６Ｓに置き換わっています。

ＨＦから５０ＭＨｚまでの６バンドに出られるという欲張りなアンテナ。
調整が難しいとよく聞くけど、そろそろ上げてみようと思います。


箱の下部が破れてました。


とりあえず中はビニル袋に入っているのでダメージはないみたい。


付属の子部品。欠品はなさそうです。

取扱い説明書に従ってまずはラジアルから組立て。

ラジアルは放射形で取り付ける予定。
ラジアルの長さはとりあえず説明書に従って標準寸法で組みます。


長さをスケールで測って、導電グリスをつけます。


固定はこのような金具で締め付けます。
アルミパイプを曲げて作っているようですが、シンプルな構造ですね。


６バンドぶんのラジアルが完成しました。
ＨＦのバンドにはコイルが付いています。
コイルには水抜き穴が開けられていて、この穴が下を向くように設置します。


ちなみに５０ＭＨｚはコイル無しです。


次に本体も組んでいきます。


一応、これは全体を見るための仮組み。
動かす時に曲がっても困るので、ここはタワーの上で組み立てようと思います。



マストと同じ太さのパイプを当てがって、状態を見ます。
マストの下の方で仮止めしておいて、ちょっとずつ上に押し上げて設置しようと思います。
しかし、どう考えてもラジアルが１本邪魔になります。
あえて１本ラジアルを付けずに持ち上げることになりそうです。


とりあえず、暑くなったので小休止します。
