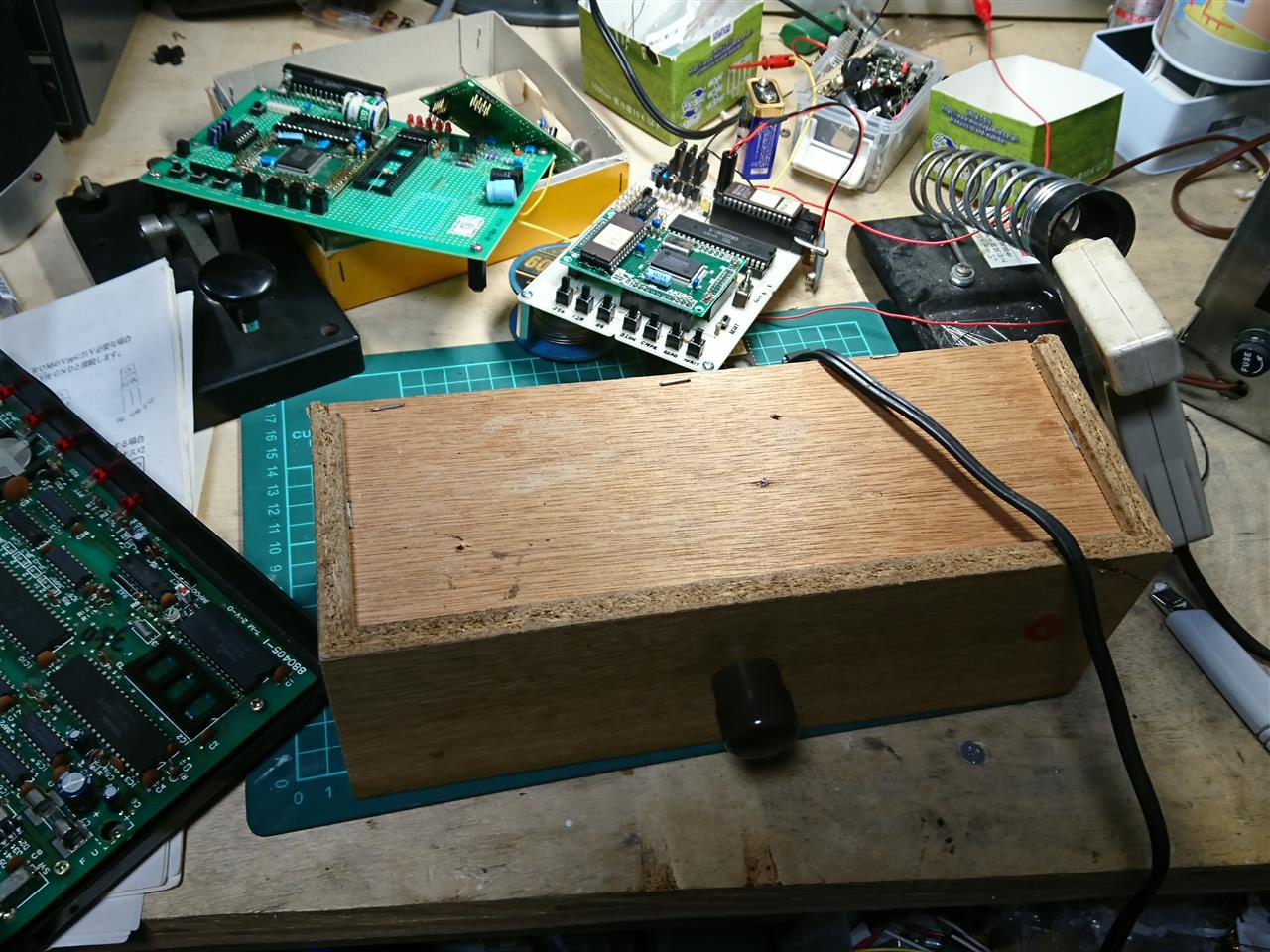

ＲＯＭの消去を行うためのイレーサ

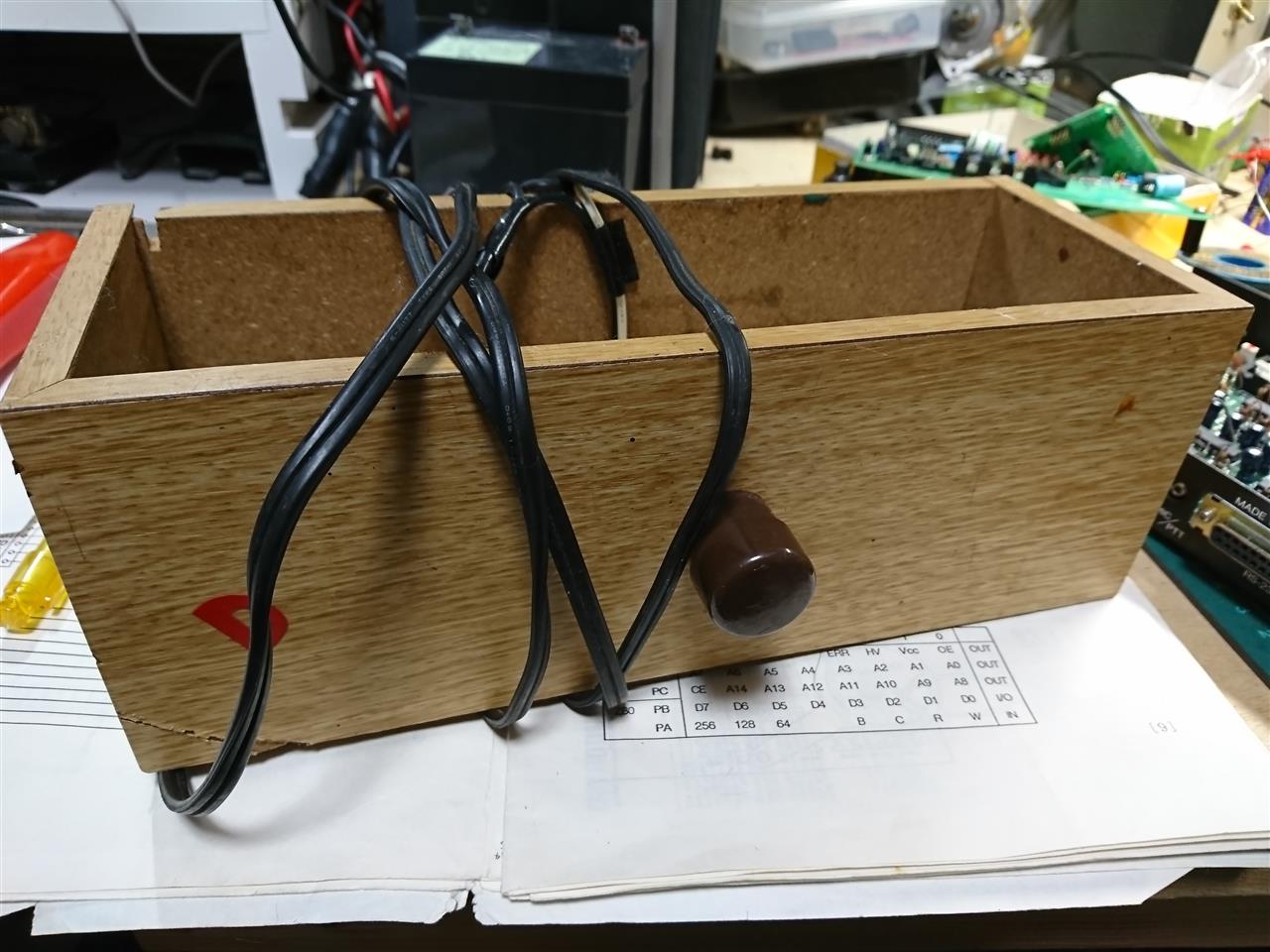

これは高校生の時に作った物で、ケースは勉強机の引き出し部分です。

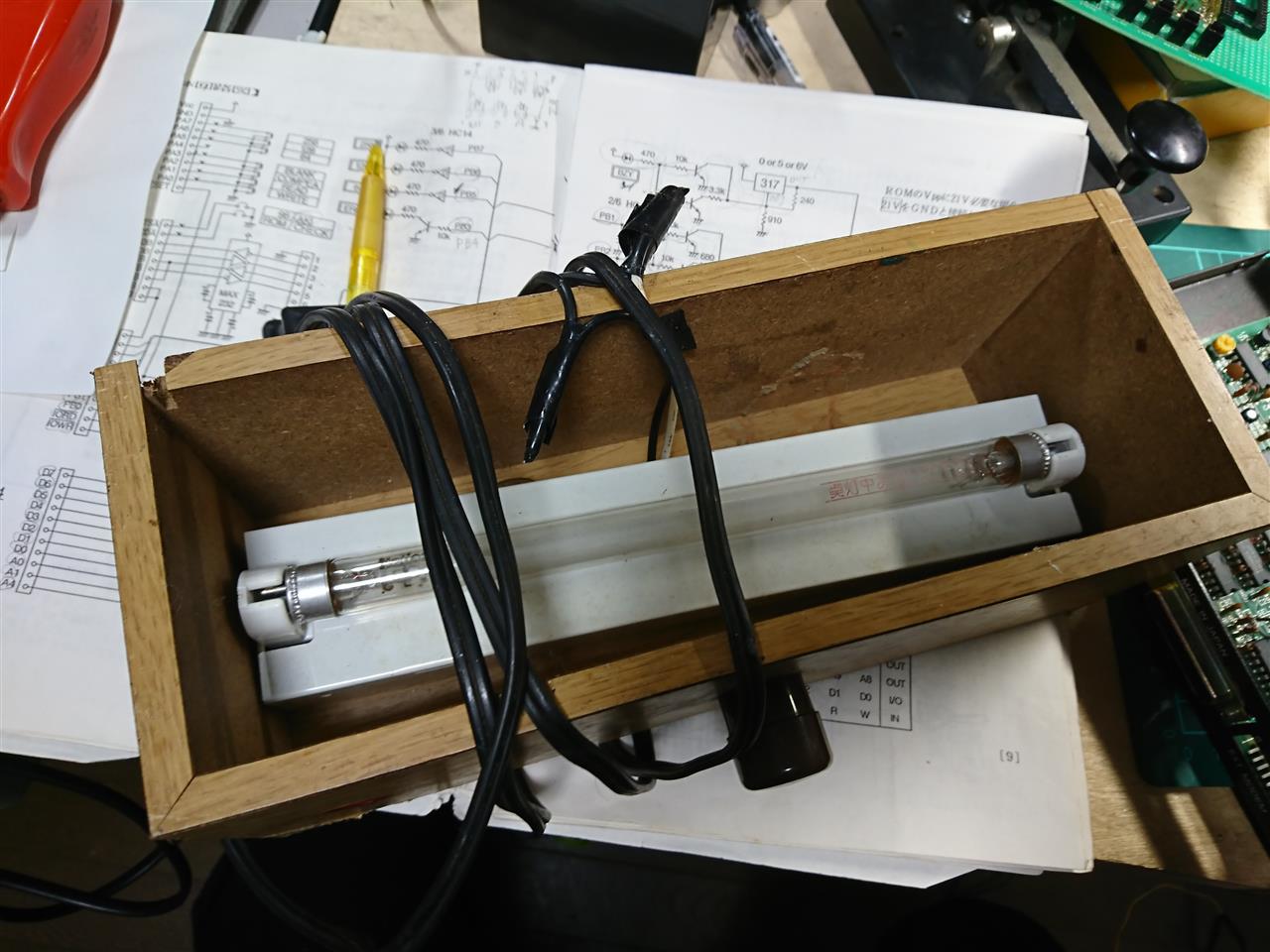

殺菌ランプの紫外線でＲＯＭを消去します。
直接蛍光灯の光を見たり浴びたりすると危険です。

最近では娘がレジン工作に使っていました。


ＴＮＣからＲＯＭを摘出し、窓を開けます。


くらえ紫外線照射！！

ＲＯＭは屋外に出しておいても太陽の紫外線で消えるそうですが、私は試したことがありません。

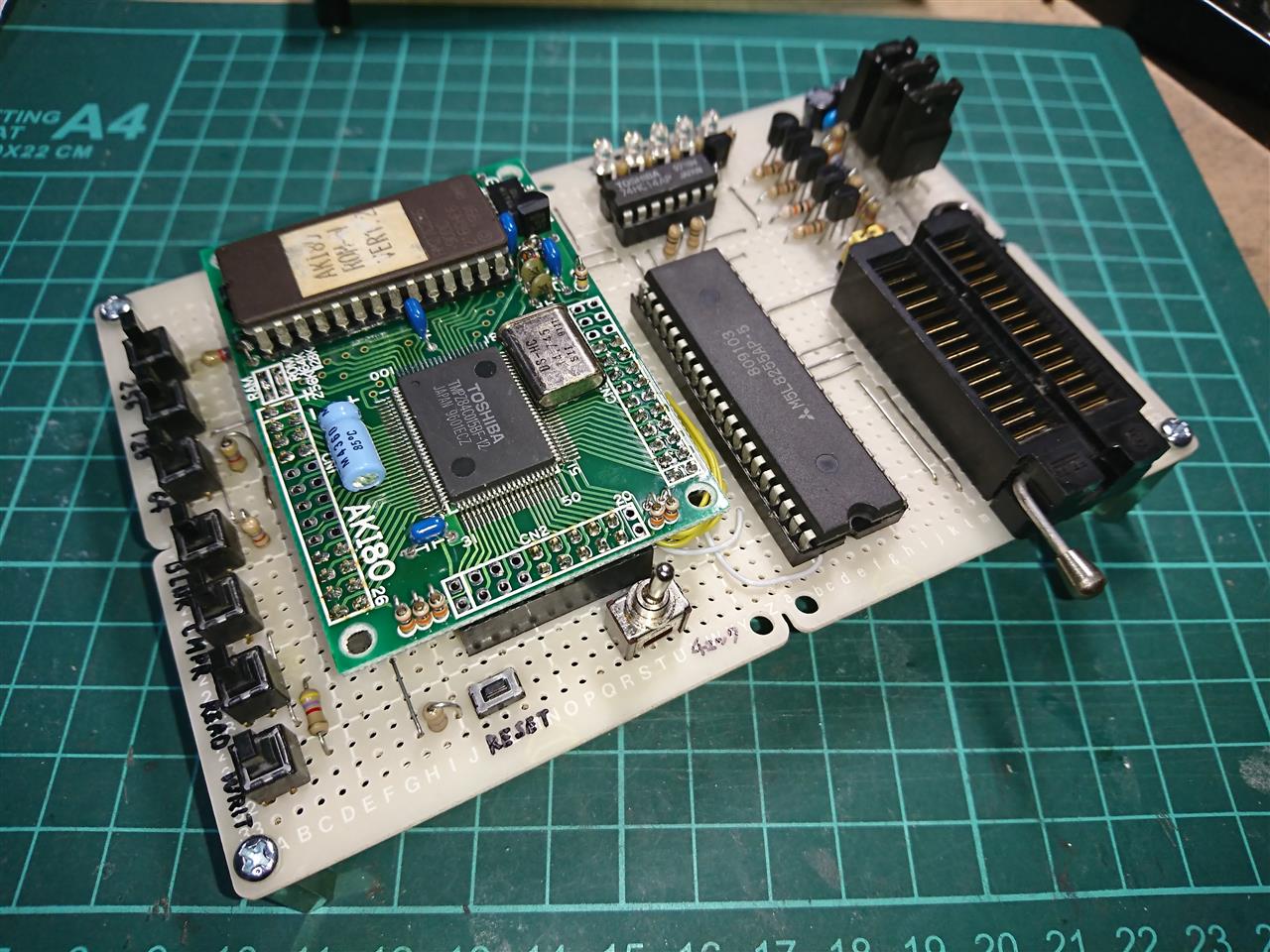

とりあえずＲＯＭライタ組みあがりました。



お正月休みからはじめて、夜な夜な作業して７日かかりました。
まだ正常に動くかどうか分かりませんが。

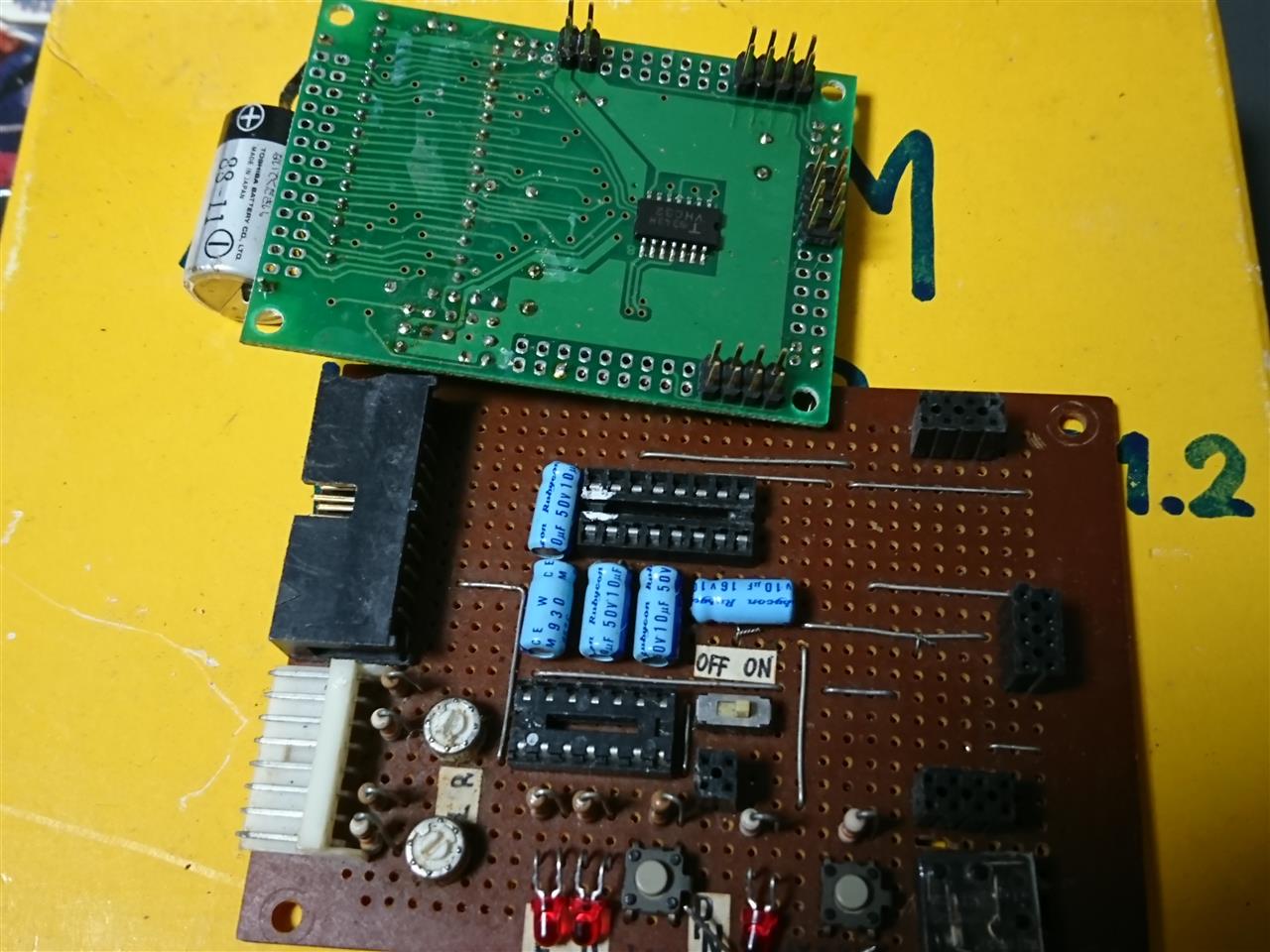

上が秋月のキット、下が配線図を見ながら作ったコピー品
ユニバーサル基板に適当に部品配置して組んだので、行き当たりばったりのレイアウトです。
ゼロプレッシャと三端子レギュレータは手持ちが無かったので再利用しました。

あとは、四隅の足は部品屋さんで買ってきました。
プラスチックのスペーサがあったのでそれでも良かったのですが、金属製の足の方がズッシリ重くて安定するかなと思ったので。

今回、ＰＣ－９８０１に接続しないので通信系の部分は省略しました。


さて、ＲＯＭライタでも動作確認用のチェックモードがあります。
電源を接続し、所定の端子をショートさせるとモニタ用のＬＥＤが光ります。

チェックモードにしたところ、ＢＵＺＹを除くＬＥＤが点滅して動作を確認。
よしよし。(^-^)

と、思ったのもつかの間、ブランクチェックやコンペアのスイッチを押してもＥＲＯＲランプが点灯しない。
なんかちょっとおかしいな。
あえてエラーの状態にしてるのでランプが点くハズなんですが・・・。
どうも思うように動いてないみたい。

配線を一つ一つ追っていくこと小一時間。原因を見つけた！

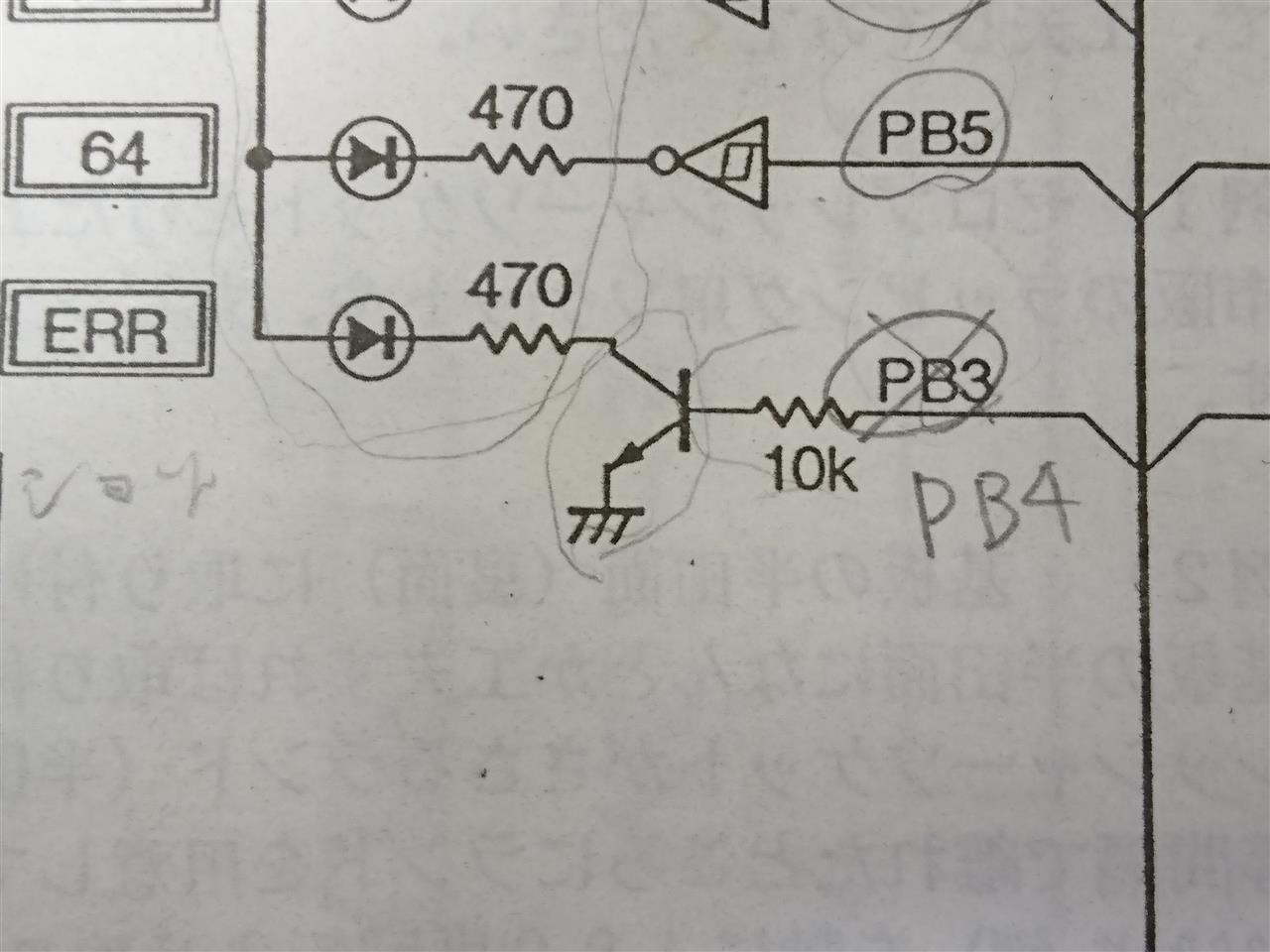

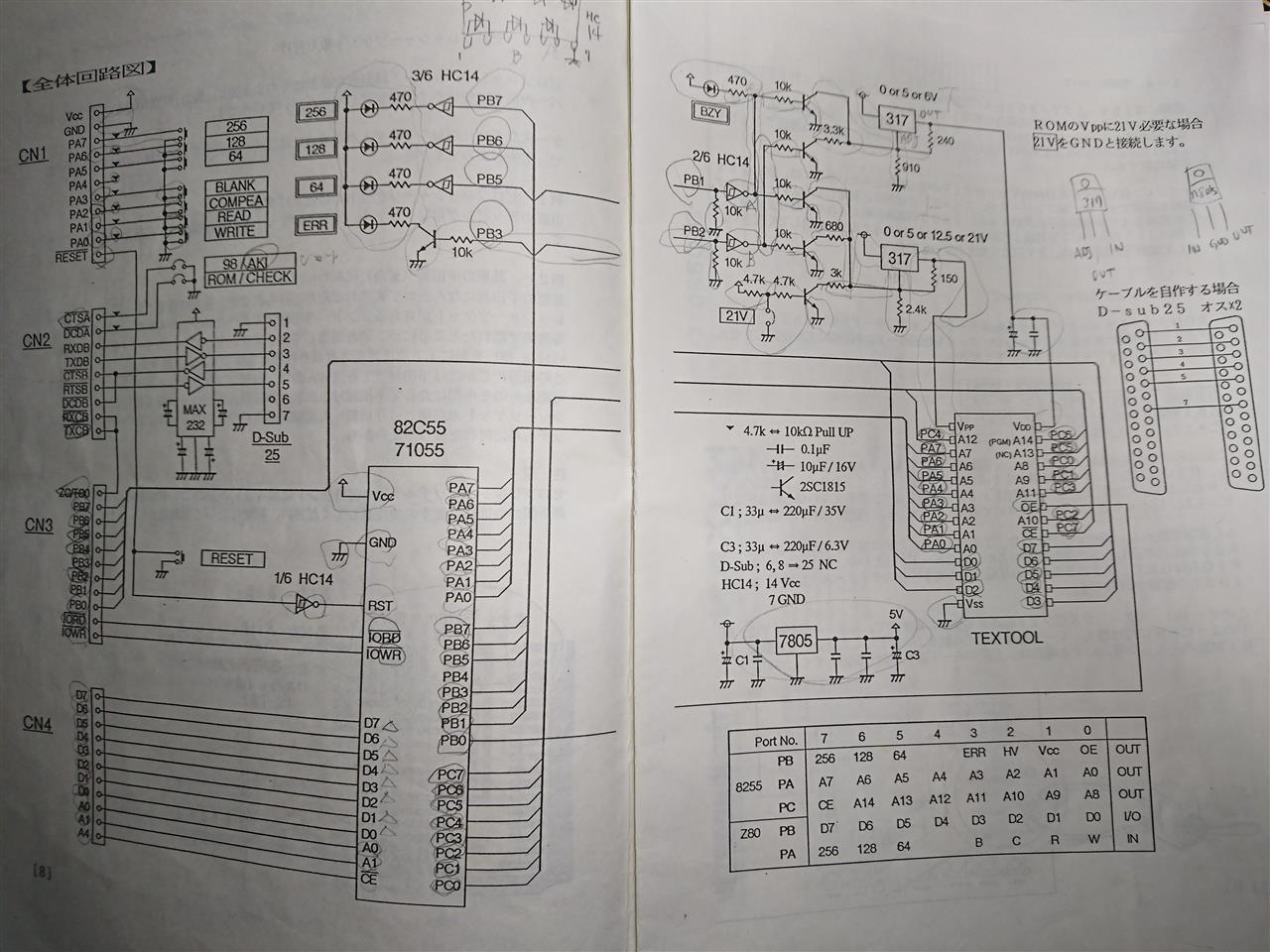

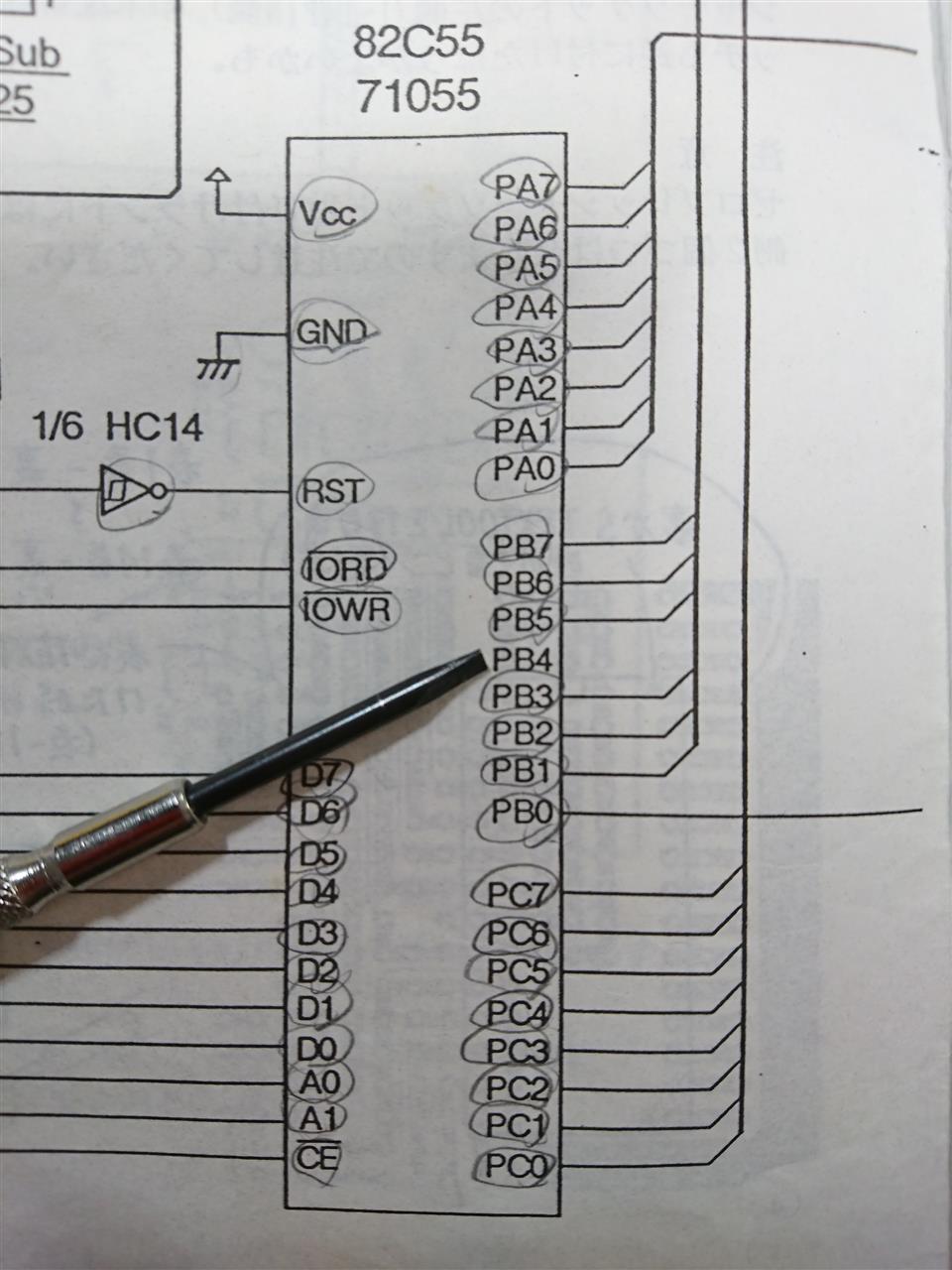

回路図の８２５５の記載ミス！

ＥＲＯＲランプへの出力は回路図上は８２５５からのＰＢ３で行い、ＰＢ４はブランクになっています。
しかし、オリジナルのＲＯＭライタのパターンを追っていくと、ＰＢ４からの信号を使うのが正解だった。

これはやられた！

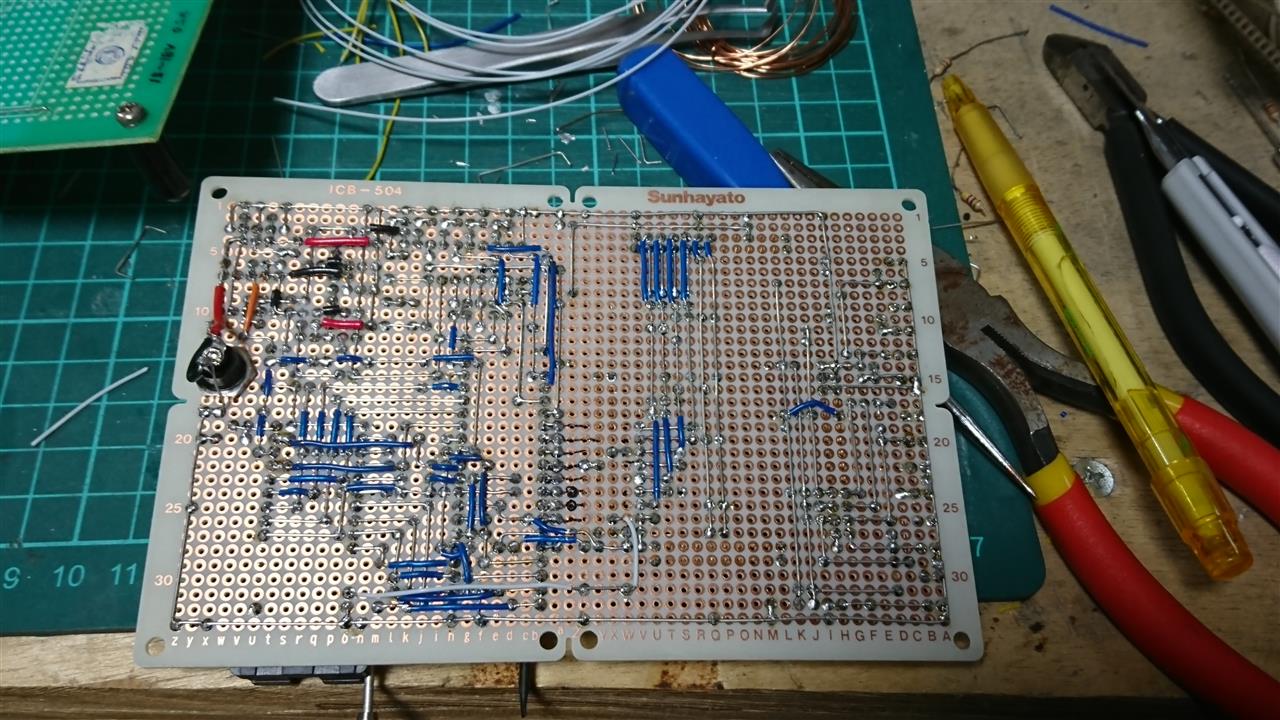

気を取り直して配線の修正

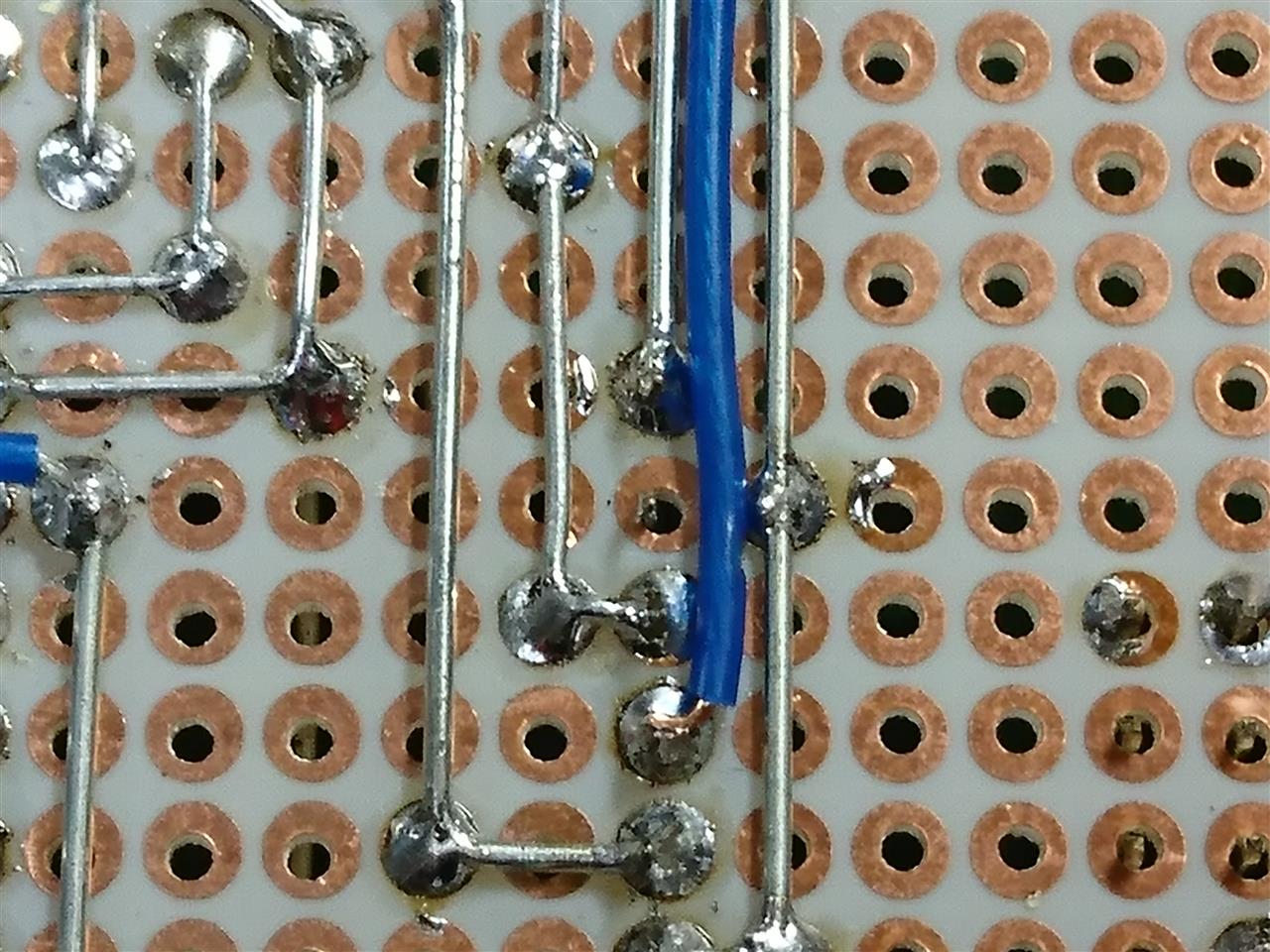

ビフォア


アフター

はぁ、スッキリした。

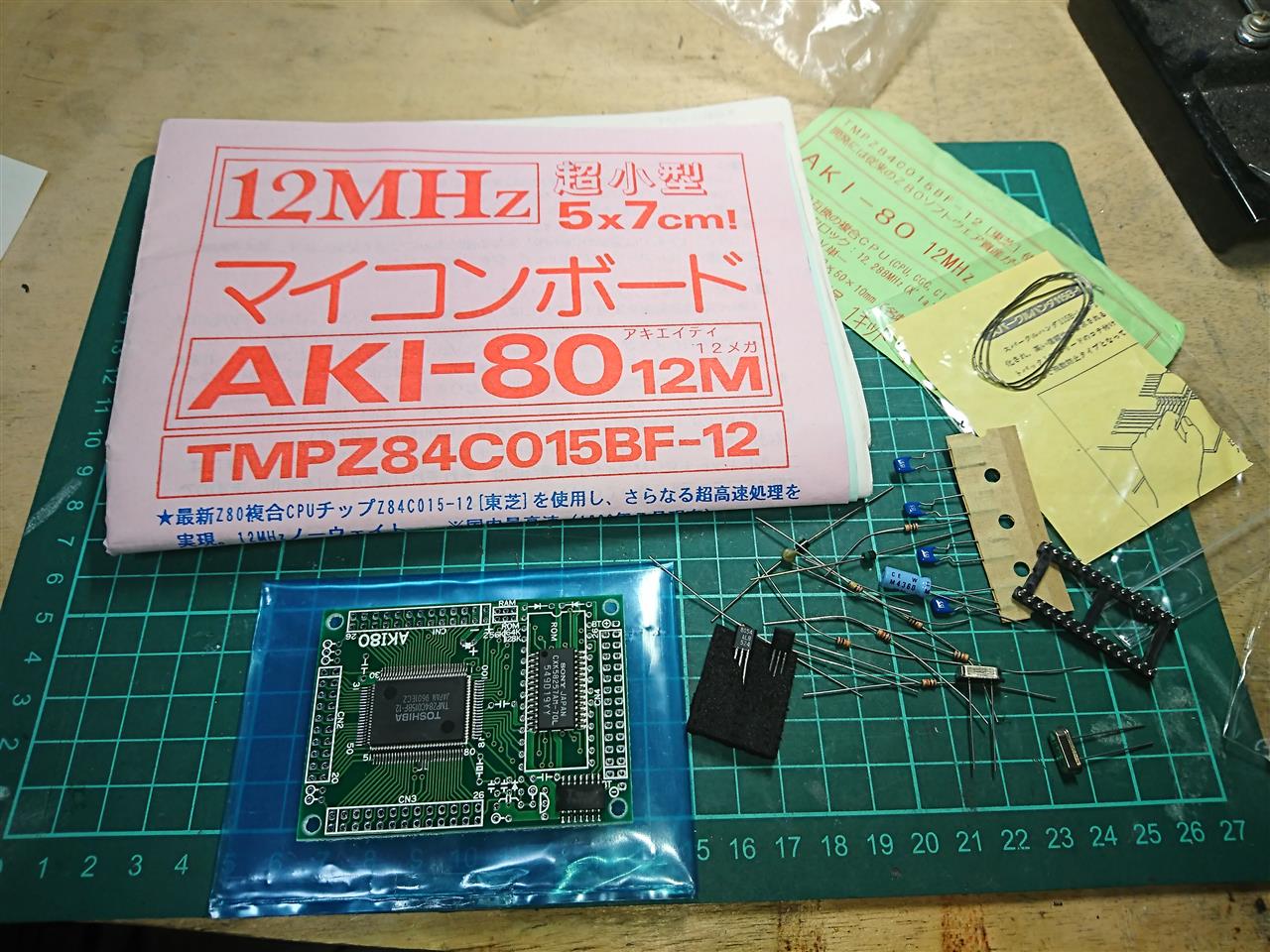

ＲＯＭライタの心臓部分、マイコンボードＡＫＩ８０を製作します。


必要な部品は一式揃っています。
ご丁寧に糸ハンダも入っています。(^_^)


フラットパッケージのロジックの石はすでに実装されていました。
昔は自分でハンダ付けしていた記憶があるのですが。


２８ピンのＩＣソケットをハンダ付けします。
ここにＲＯＭが刺さります。


ＳＲＡＭの整流用ショットキダイオードをハンダ付け。


コンデンサは普通に差し込むとこんな感じで背が高くなります。
見栄えがイマイチなので、足を曲げなおします。


低くなりました。
ストレスに弱いかも知れませんが(^_^;)

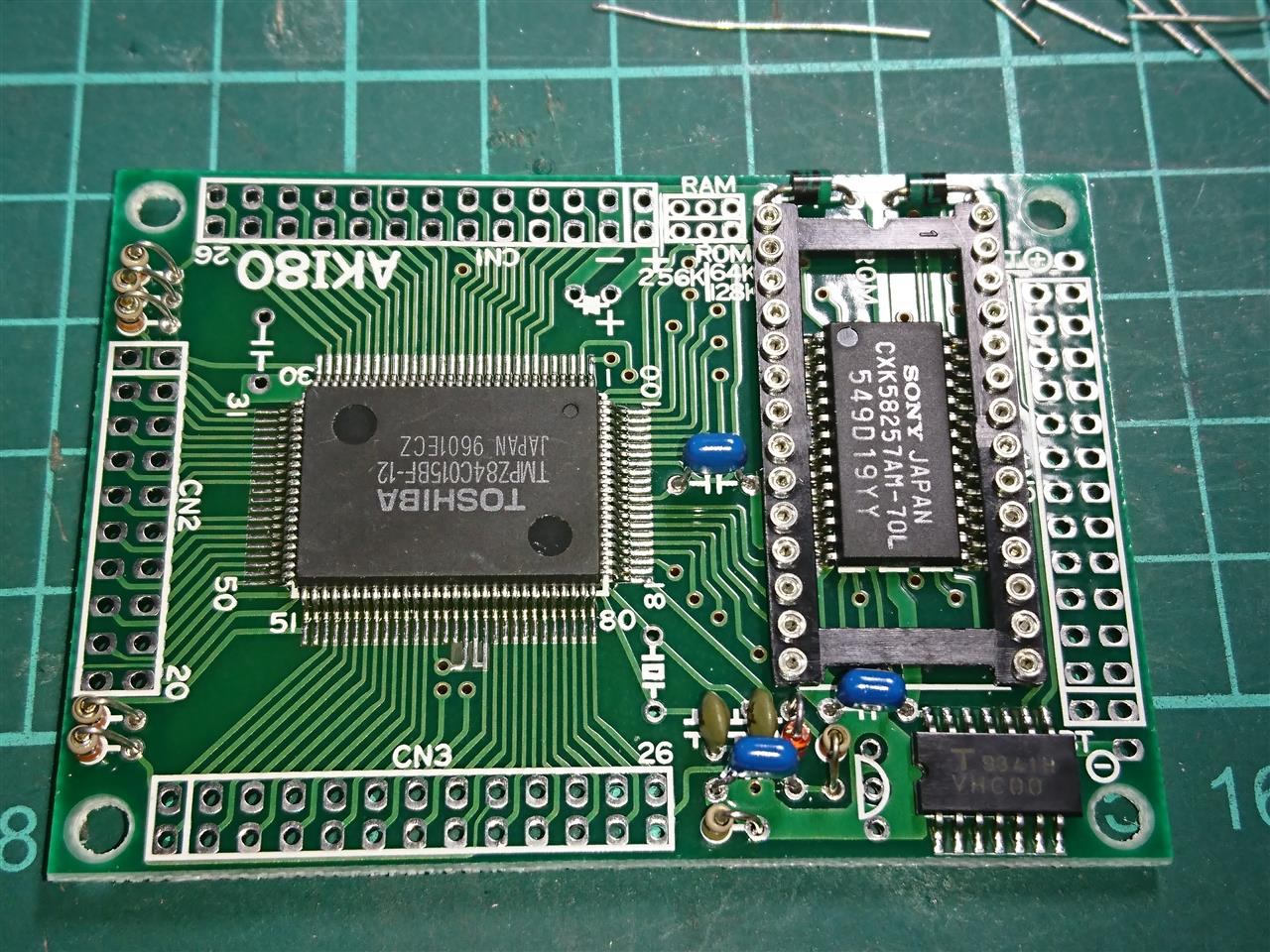

だいぶできてきました。


２５６にジャンパさせます。


ピンヘッダー取付け。


キットには１９．６６０８ＭＨｚと２４．５７６ＭＨｚの水晶が付いてきますが、ＲＯＭライタとして使用するためには１４．７４５６ＭＨｚの水晶が必要です。
オリジナルのＡＫＩ８０から水晶をサルベージしました。

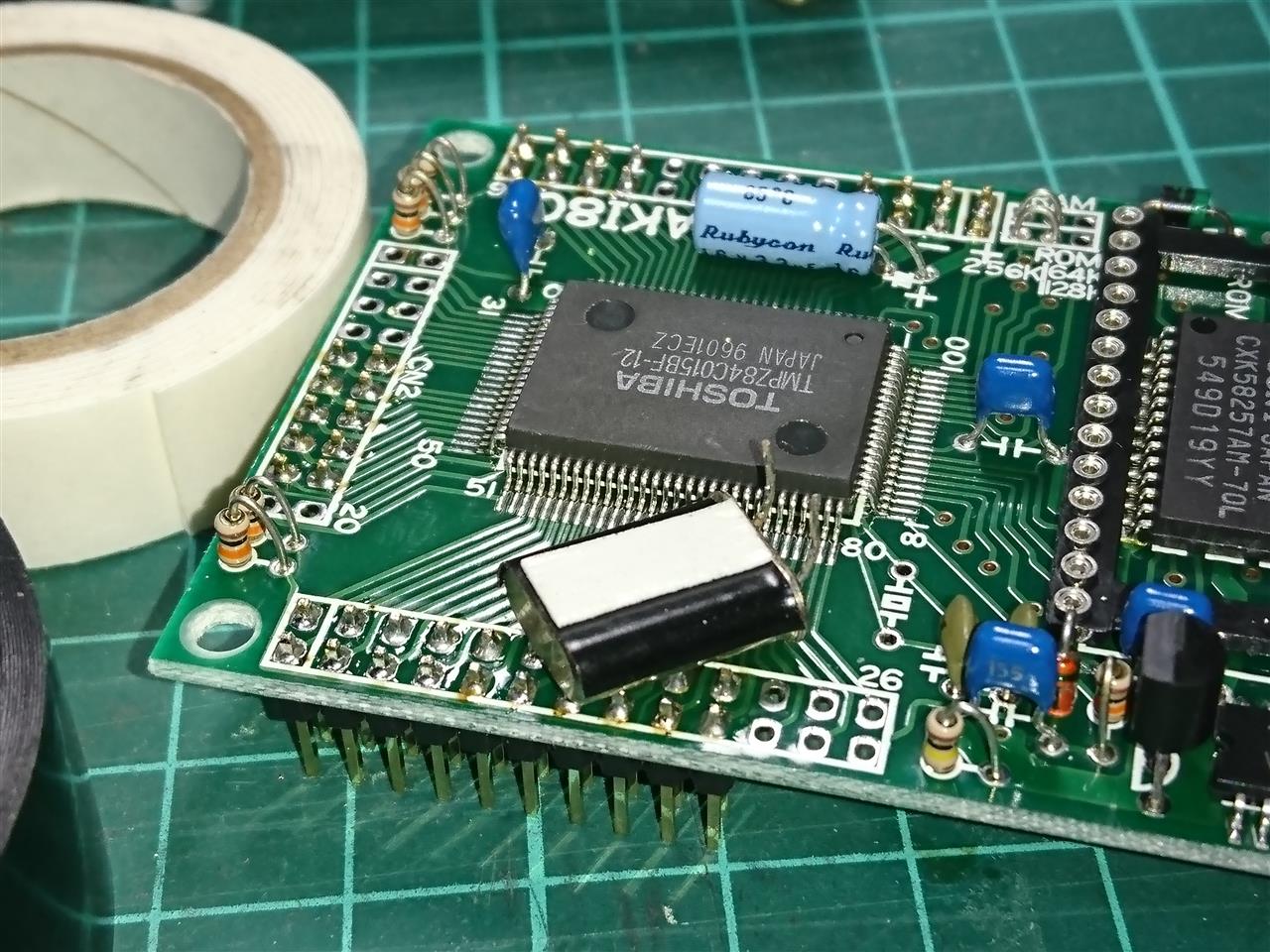

水晶にビニルテープで絶縁処理
からの

両面テープ
からの

貼り付け
そしてハンダ付け。
これをやっておかないとＺ８０に当たります。


完成。
３０分もあれば製作できます。

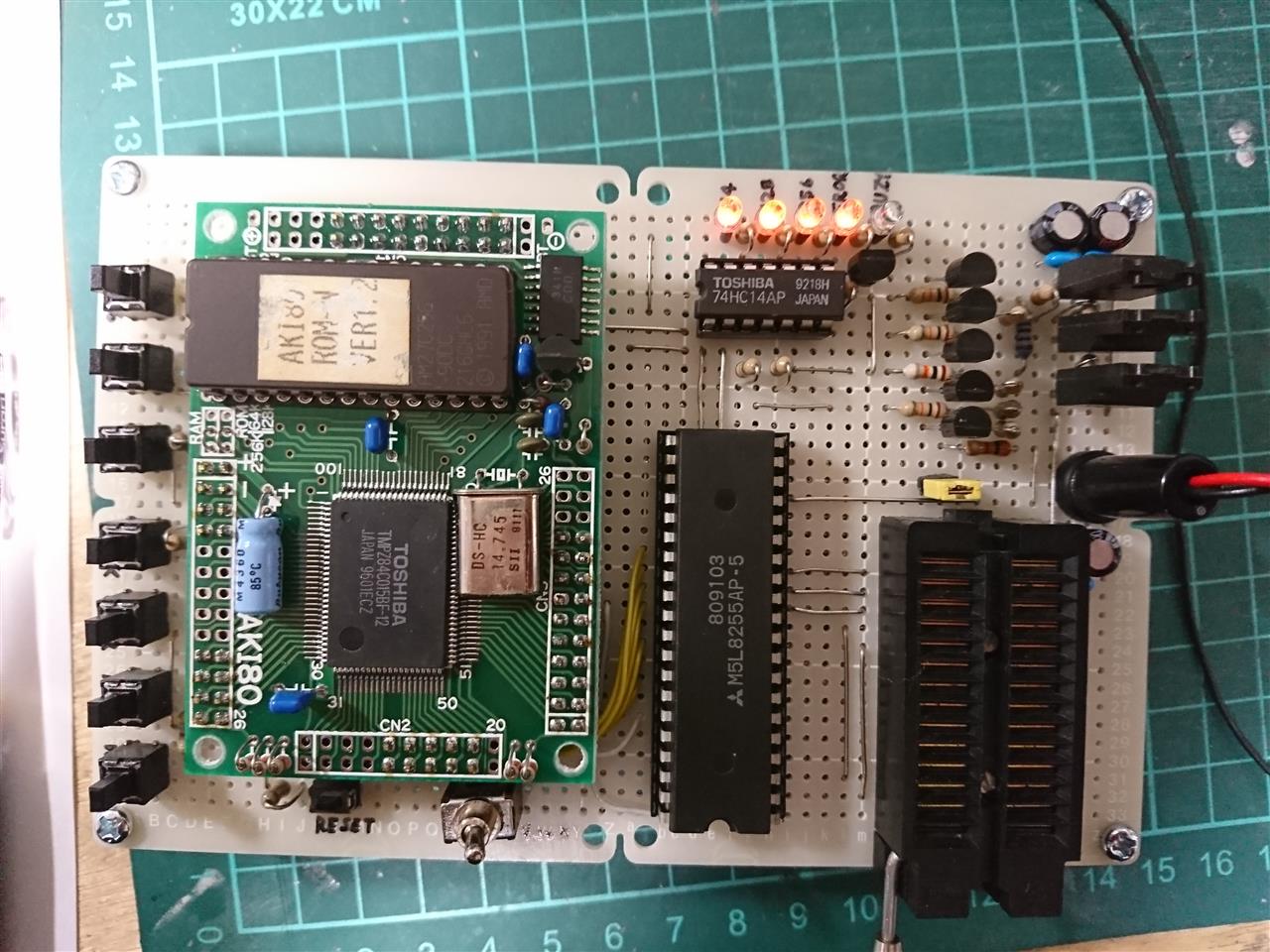

最後にＲＯＭライタ用のＲＯＭを差して動作確認をします。

このＲＯＭにはＡＫＩ８０が正常に動くかのチェックモードがあり、ＳＩＯのＡポートをＧＮＤに落とすと、ＰＩＯのＢポートが２秒間隔でＨＩ，ＬＯを繰り返します。

ＬＥＤが点滅し、無事動作確認ができました。

デジタル回路は組間違いがなければ必ず動くので楽ですね。

無線からちょっと脱線しましたが、ＴＮＣを復活させるためにＲＯＭライタの製作を始めました。

寒い冬ははんだごてで暖を取りましょうかね。



１月５日（火）

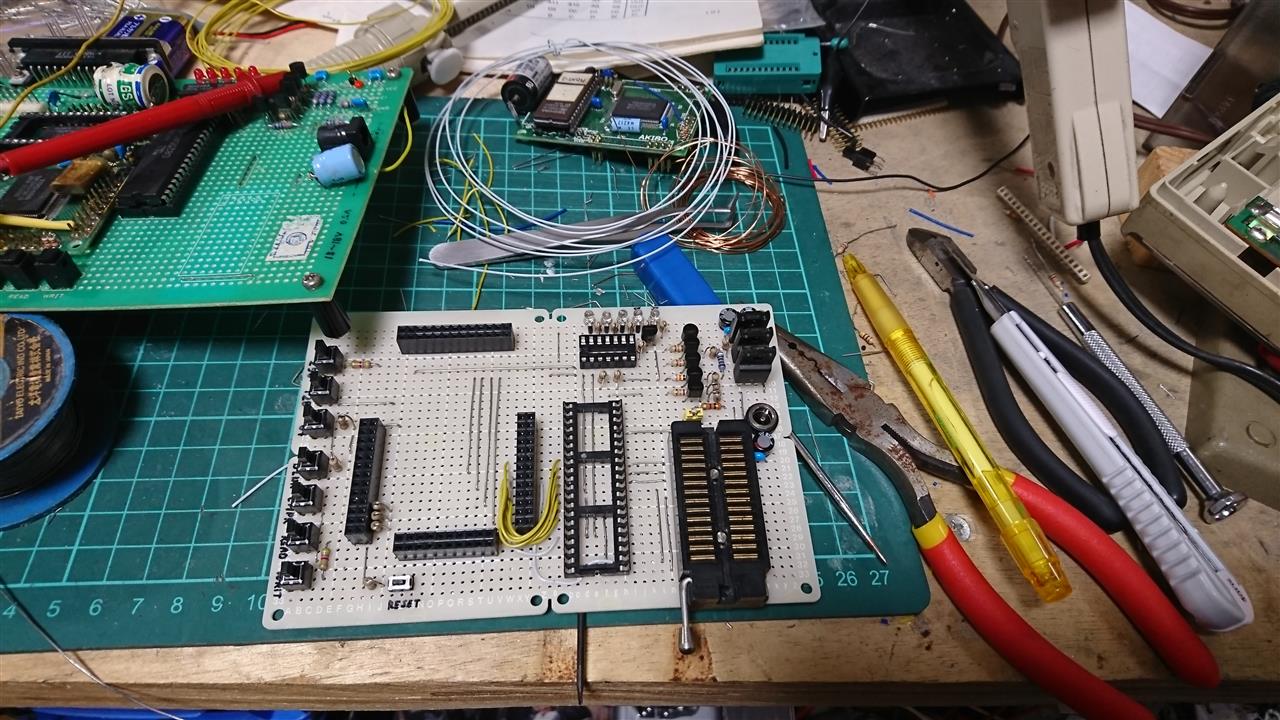

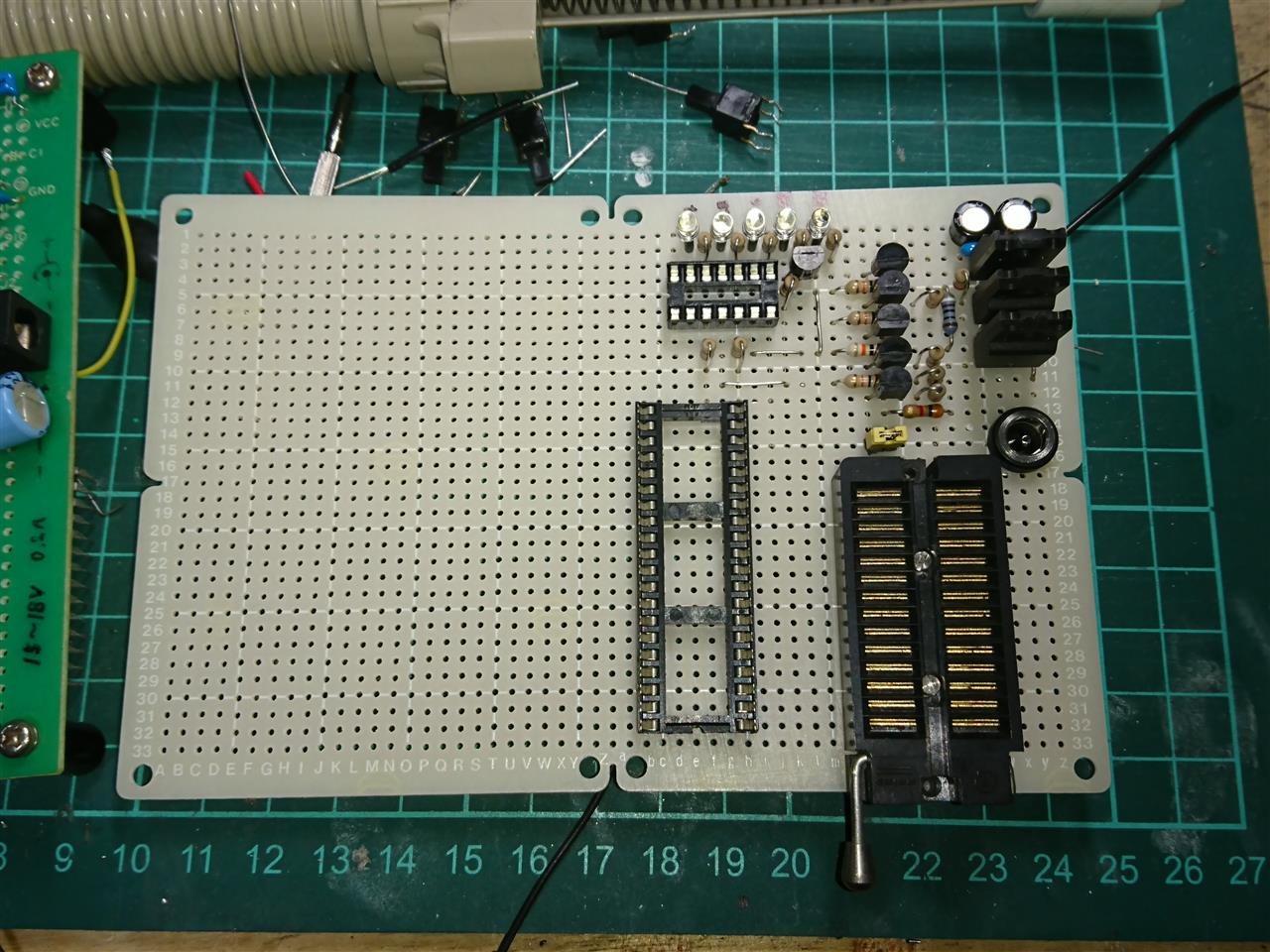

手持ちのユニバーサル基板に作り始めました。

まずは電源から。
ＲＯＭライタでは使用する電圧が３種類あるので、三端子レギュレータを３つ使用しています。
ＲＯＭをセットするためのゼロプレッシャは、手持ちでちょうど合うピン数がなく、秋月のＲＯＭライタから拝借しました。


１月６日（水）
正月休みの最終日

モニタ用のＬＥＤの回路と８２５５のＩＣソケットをハンダ付け。


１月７日（木）
仕事が始まりましたが、夜はハンダづけタイムです。

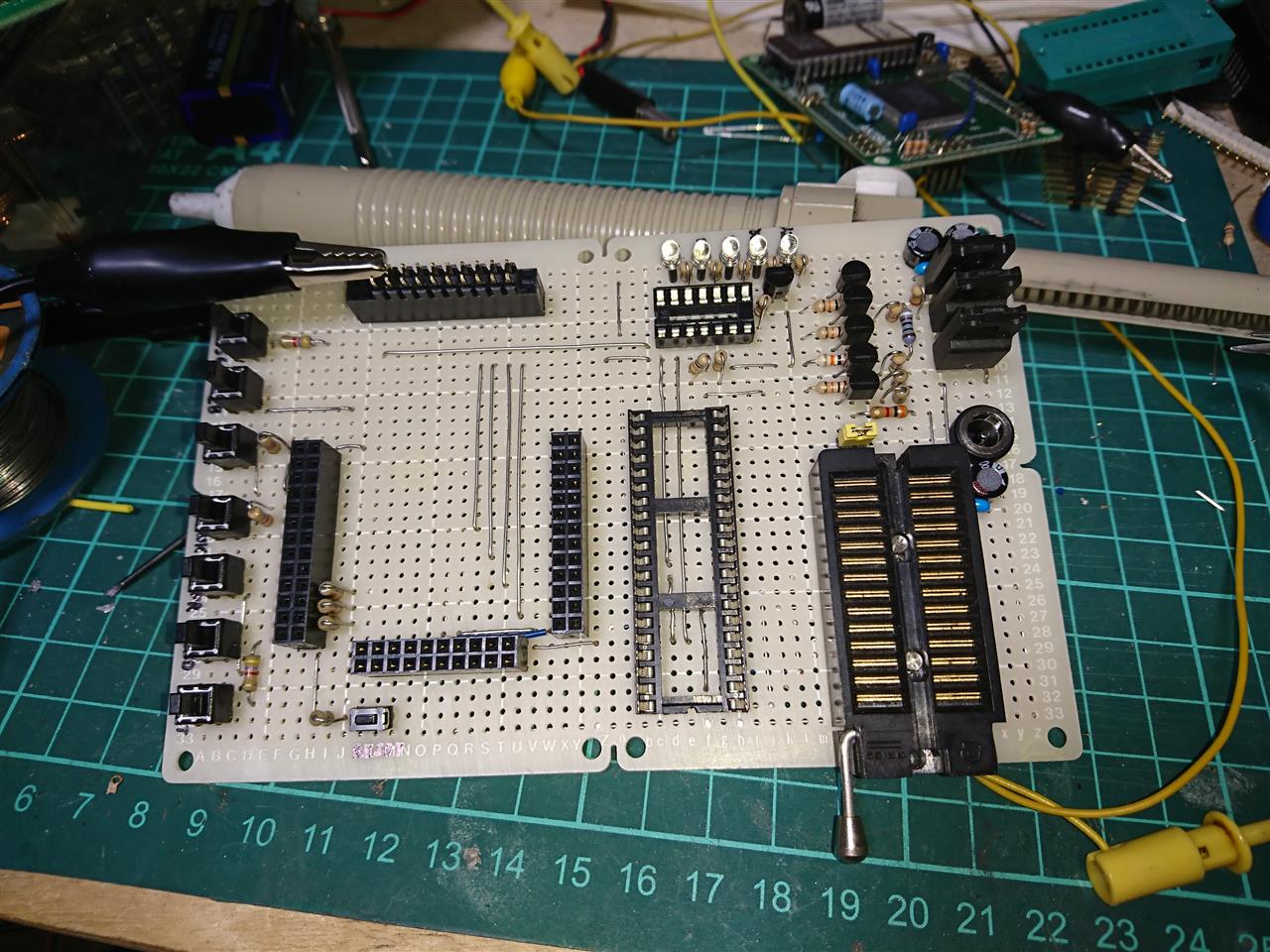

マイコン接続用ののコネクタとタクトスイッチを取付け。

スイッチはジャンク利用なのでちょっと信頼性は？です。
（こういうところ昔から進化無し）


１月８日（金）

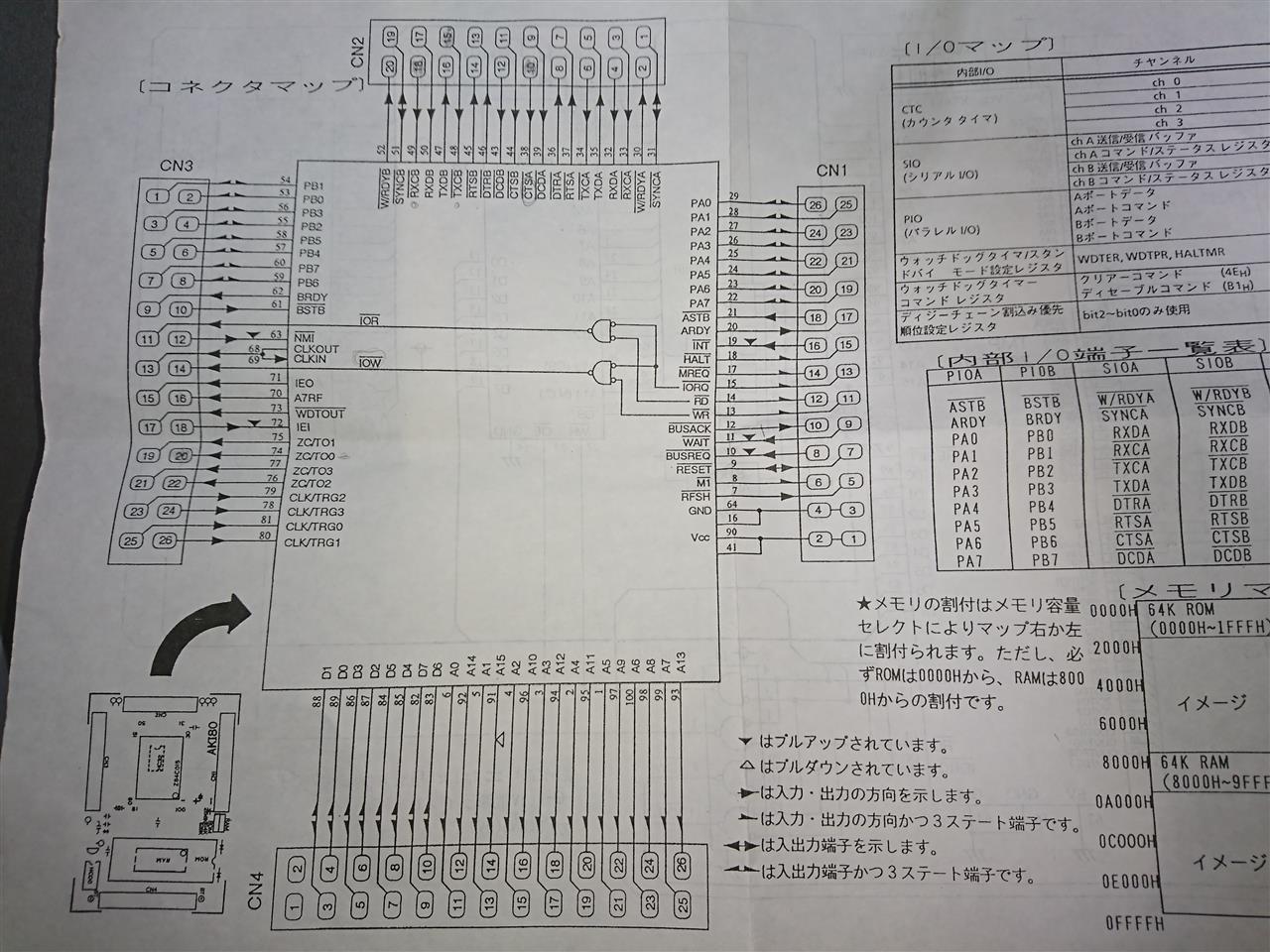

８２５５のピン配列をネットで拾ってきました。


１月９日（土）

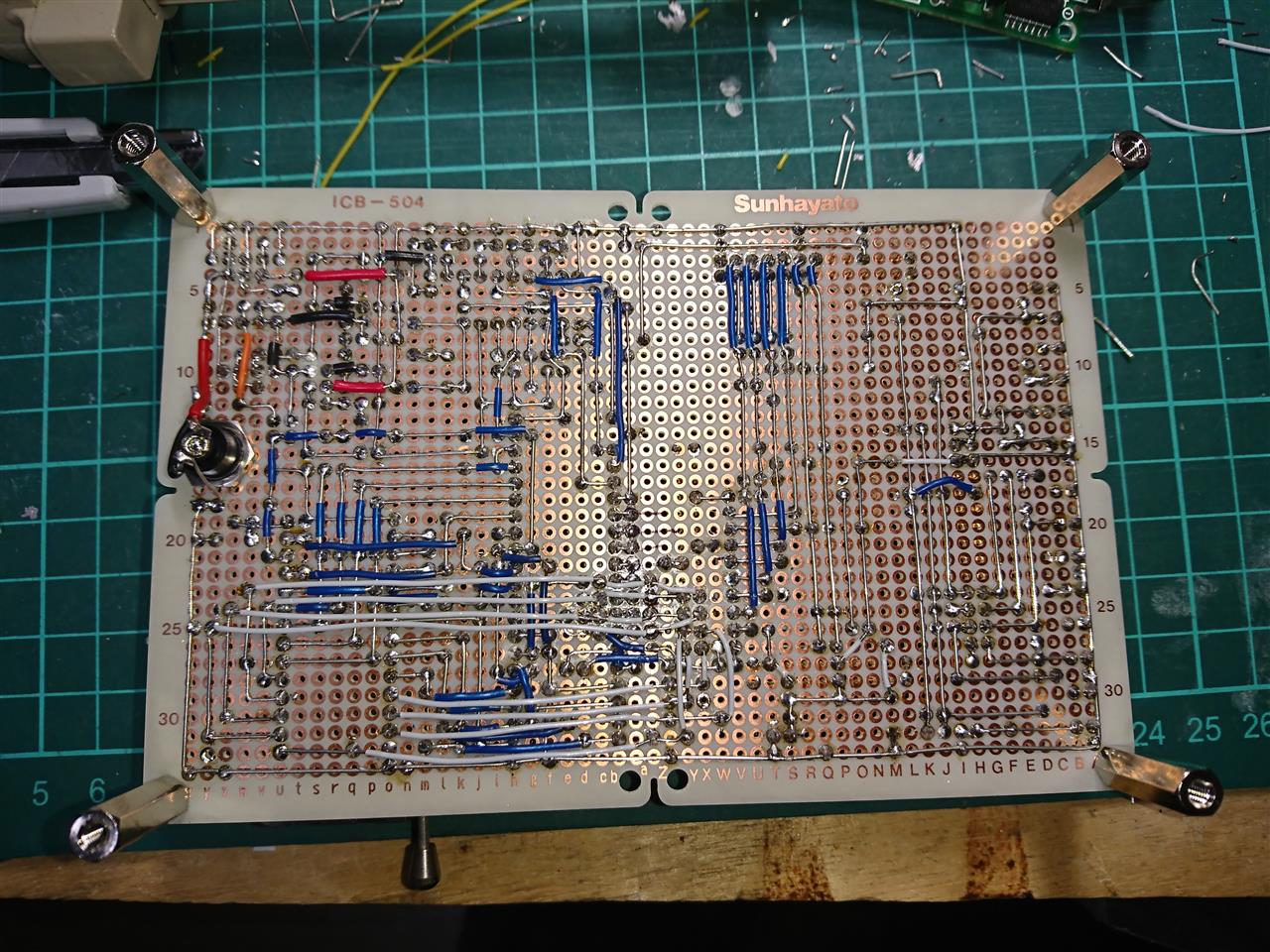

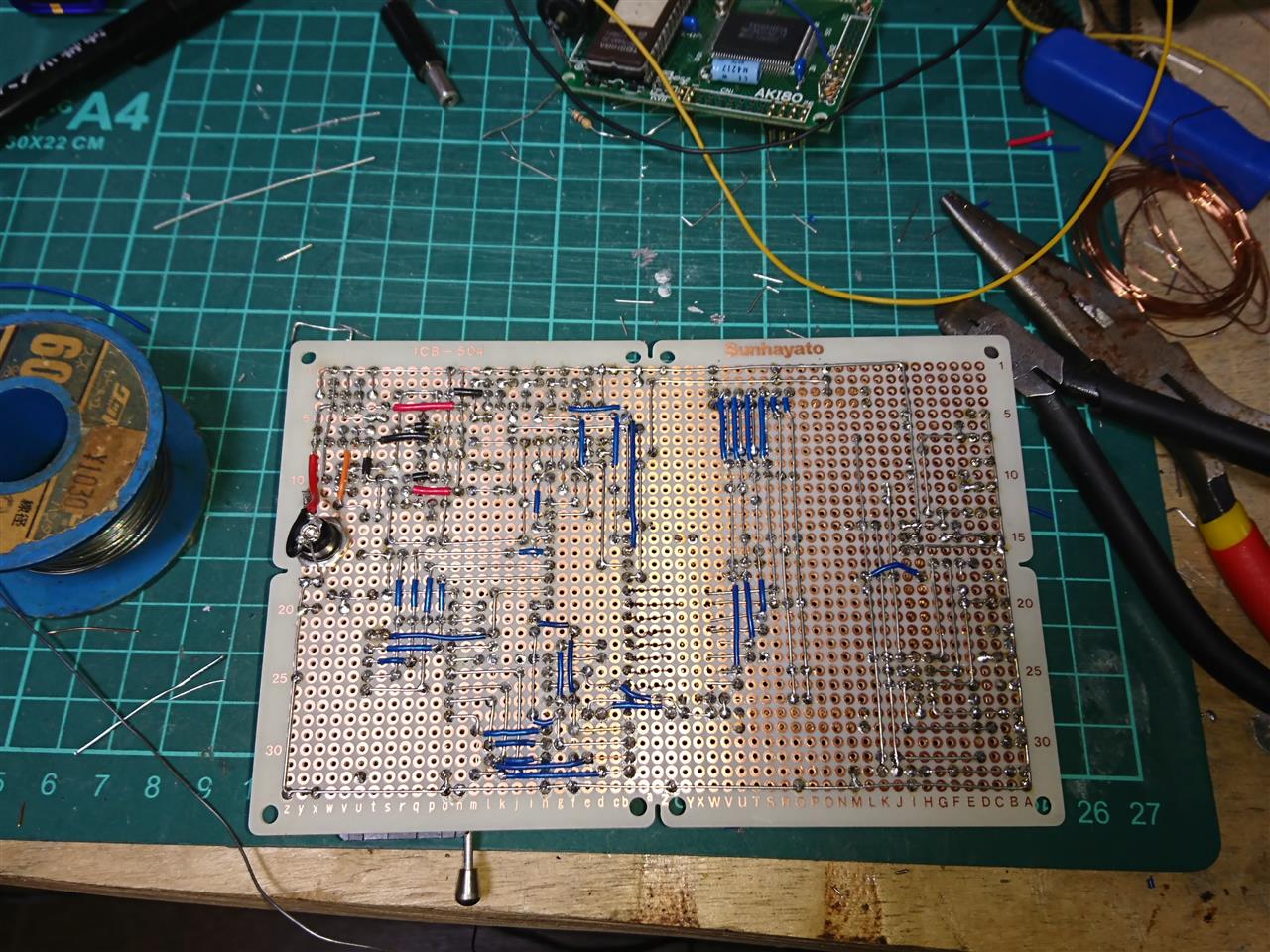

いままではホールをつないでいたけど、これからは信号線の配線をしていくのが大変になってくるだろな。


１月１０日（日）




１月１１日（月）




１１月１２日（火）
１１月１３日（水）
ＴＶ見たため工作お休み。
スクールポリスいまいちだった。


１１月１４日（木）

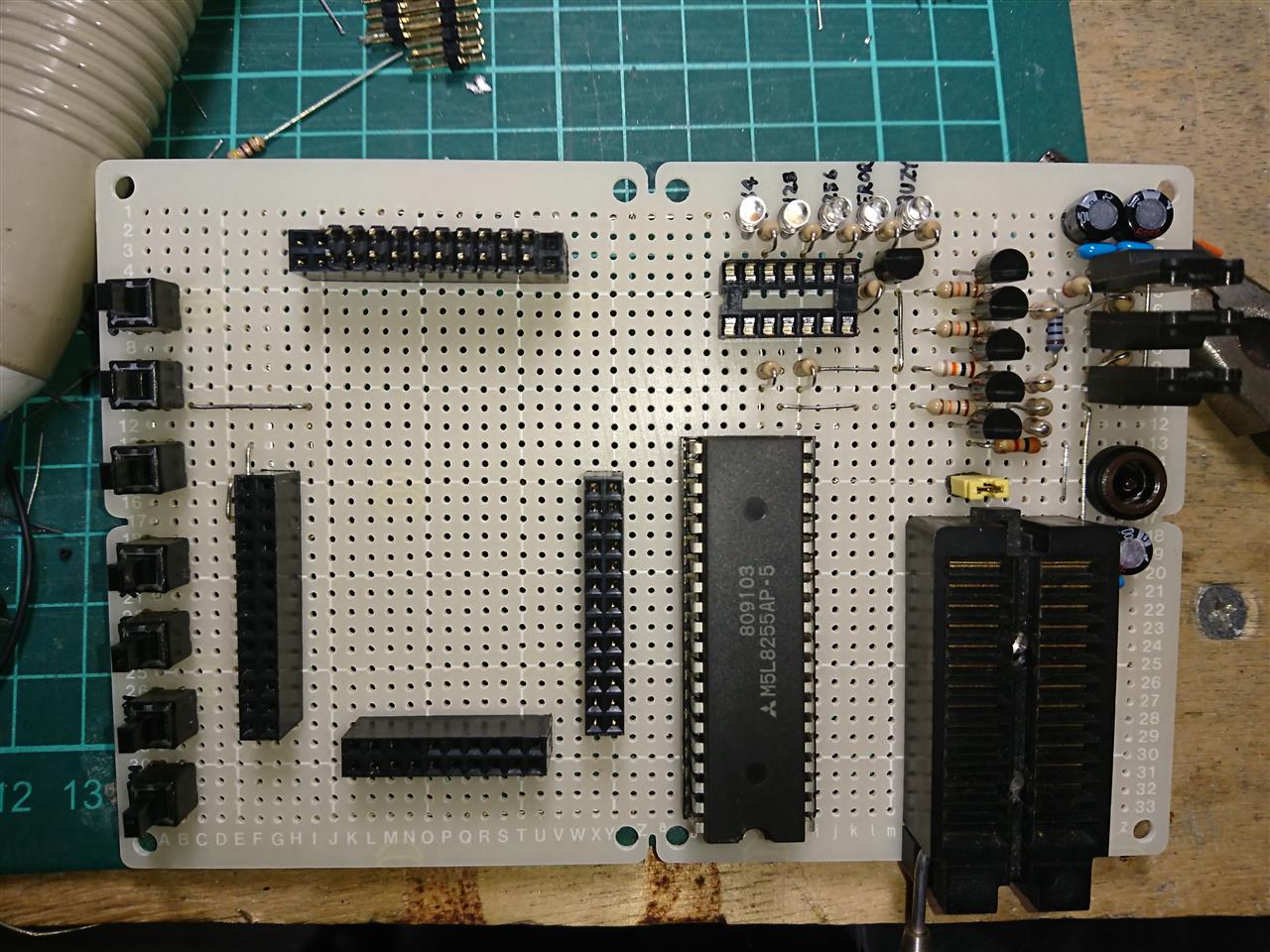

これでとりあえずＲＯＭライタの本体部完成です。
ＲＯＭライタ単体で動かすので、ＰＣ－９８０１との通信するための回路は省略しています。


ユニバーサル基板での工作はセンスが問われますね。
私はセンスありません。orz

次はＡＫＩ８０の製作です。

秋月のＲＯＭライタはバックアップ電池の液漏れでマイコンが死亡と思われます。
さらにＲＯＭライタのパターンも緑青が出て、断線してる可能性が高い。

もうダメかな？
どうにかして修理できないかな？

マイコンはＡＫＩ８０というＺ８０系のチップを使っているボードです。
昔、いくつか作ったのがまだあったハズと、探してみました。

もし見つからなくても秋月には、保守用としてＡＫＩ８０の基板だけ販売されているようです。
最悪それを調達してもいいな。

そうこう考えているうちに、まず１個発見。


しかし、このＡＫＩ８０はシルバーと呼ばれるタイプ。
内蔵のＳＲＡＭが６４Ｋ（ビット）です。
ＲＯＭライタにはＡＫＩ８０ゴールド（ＳＲＡＭ２５６Ｋ）が必要なのでこれは使えない。


また探していると、ありました。
ＡＫＩ８０ゴールド。
当時、自立型の相撲ロボットの制御に使っていました。

水晶やトランジスタがないなと思ったら、裏側に付けてました。(^_^;)


さらによく探してみると、未組立のＡＫＩ８０ゴールドが。
これは嬉しい。

セットに糸ハンダもついてきたのが懐かしいなぁ。
「このハンダはスパークルハンダといってフラットパッケージのＩＣのハンダ付けに最適」なんて説明書きも入っています。

これでマイコンの問題はクリアしました。

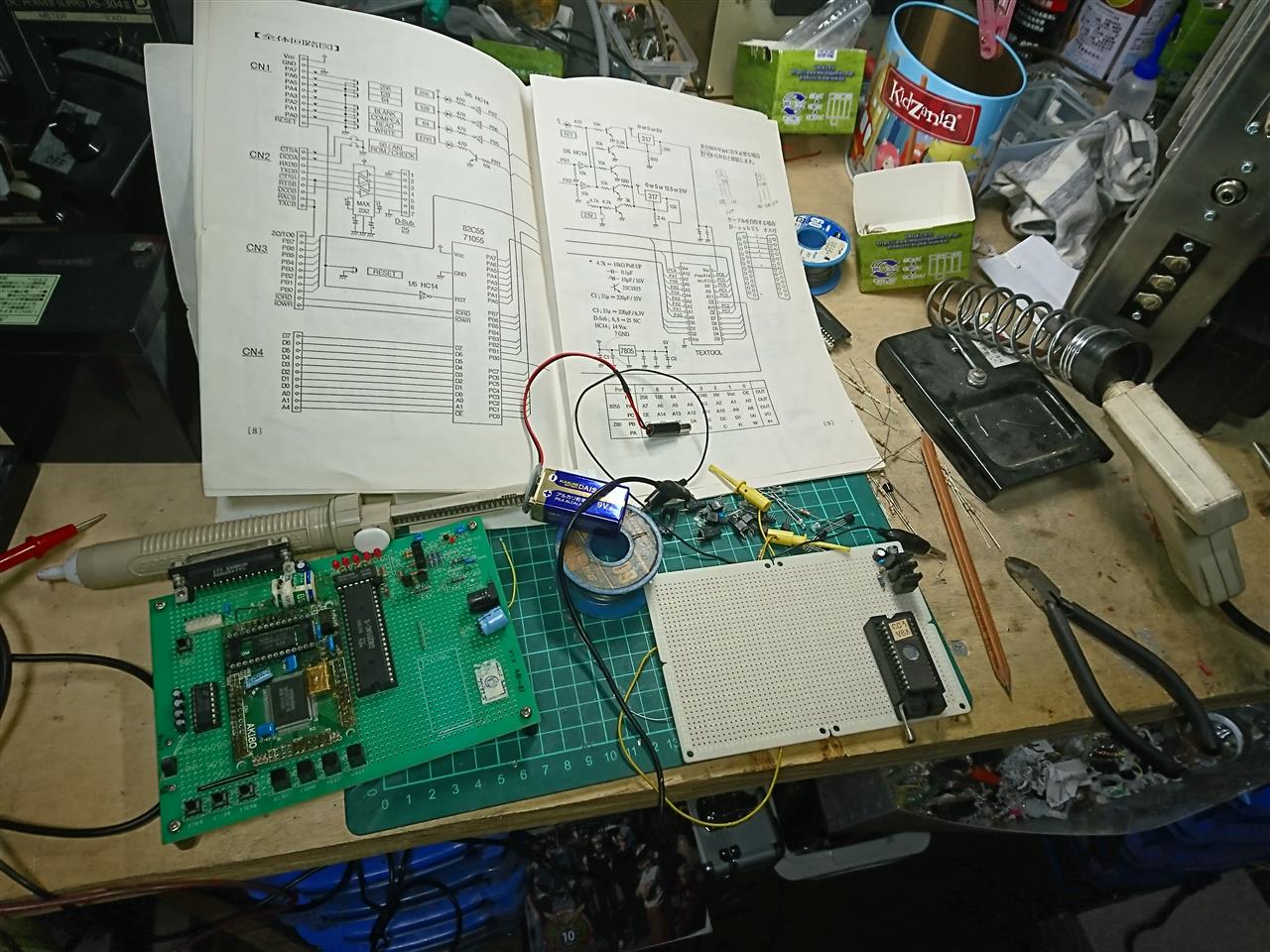

さらに、昔の資料を綴じていたクリアファイルからＲＯＭライタの説明書も発掘。これは心強い。



回路図もあるので無理に緑青の出た基板を修理しなくても、イチから作った方が早いな。

ということでＲＯＭライタの製作をすることにしました。
