ウンともスンとも言わない白いＴＮＣ－２２
部品取りの運命かと思われましたがＳＮＳでＯＭさんより有益な情報が。

「もしかしたらデジピータで使用されていたものかもしれないよ。ＲＯＭが変わっているかもよ」とアドバイスをいただきました。

早速、フタを開けてみました。


こちらが灰色ＴＮＣ
左下あたりにあるのはオリジナルのＲＯＭです。
バージョン１．１．５ＴＪ


そして、問題の白色ＴＮＣ
なんかＲＯＭが変わってます。(^^;
なるほどそういうことだったのね。

ＳＮＳのＯＭさんより、「ＲＯＭライタがあれば、オリジナルのＲＯＭもあるのでそれをコピーしたら使えるよ」とアドバイスをいただきました。
なるほど、それならジャンクに行かなくても済むかも！？


ということで、久しぶりにＲＯＭライタを出してきました。

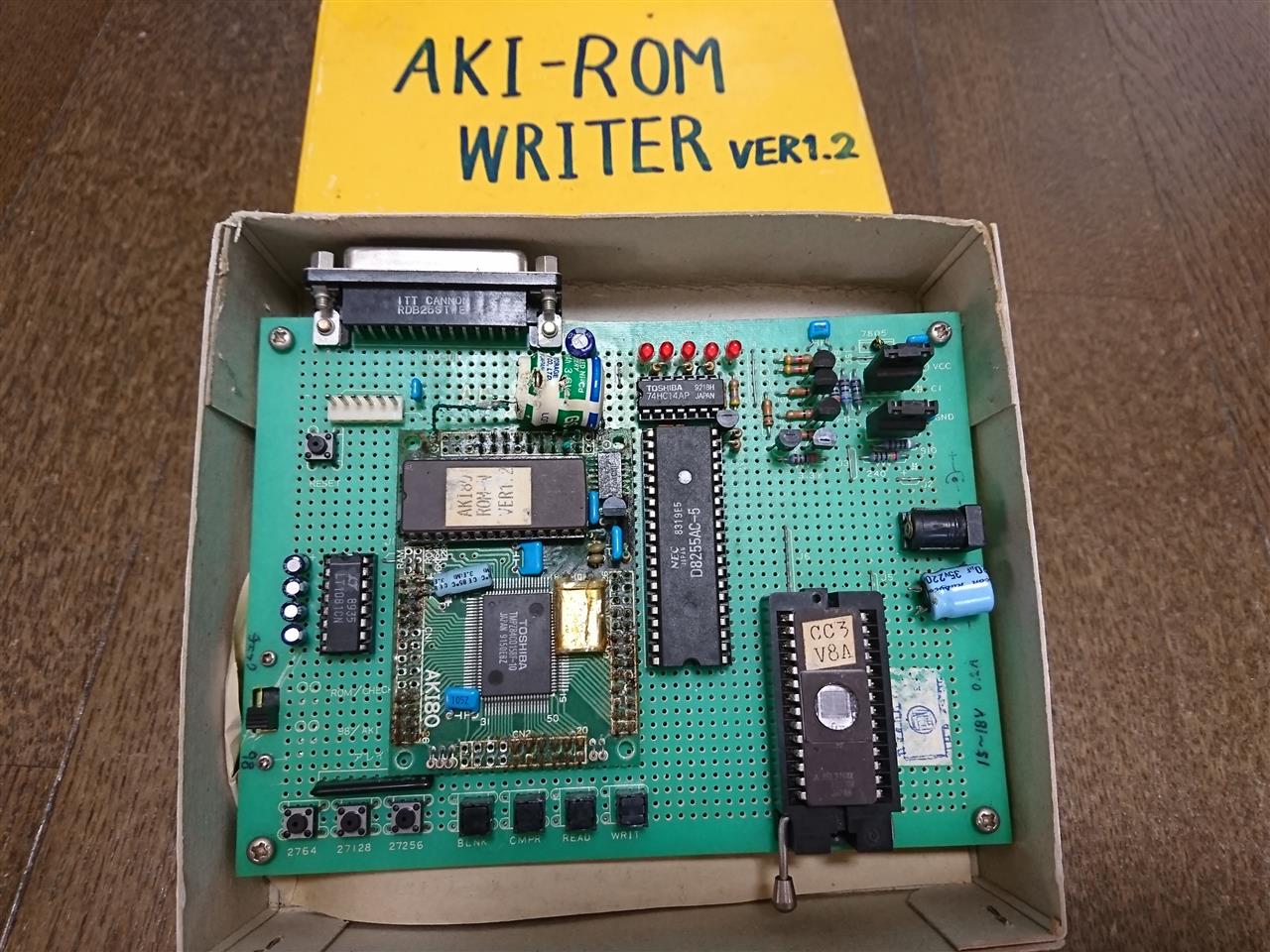

長く触っていませんでしたが、秋月のＲＯＭライタ。
キットで購入して高校生の時に製作しました。


ん！！

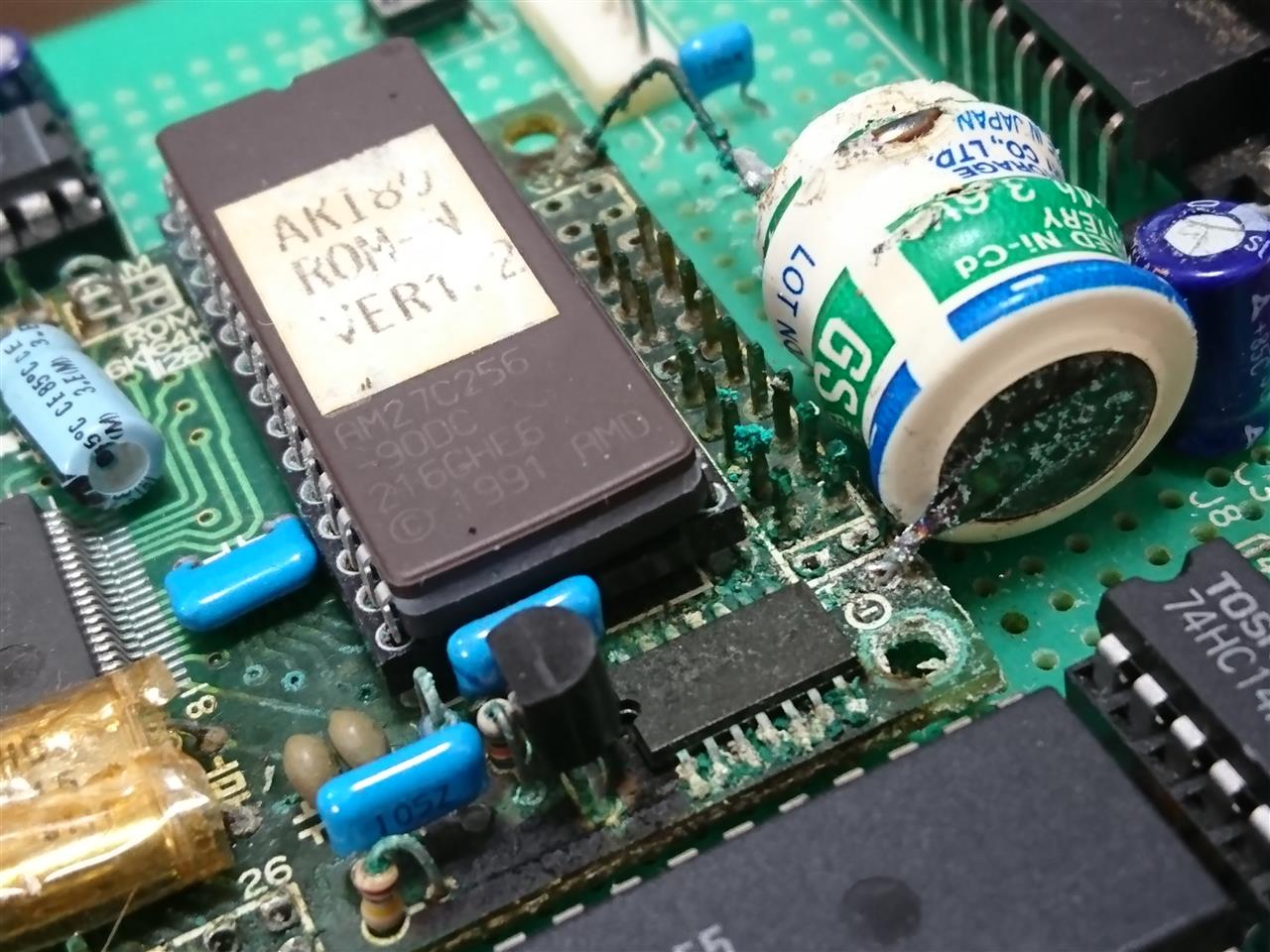

液漏れしてる。orz

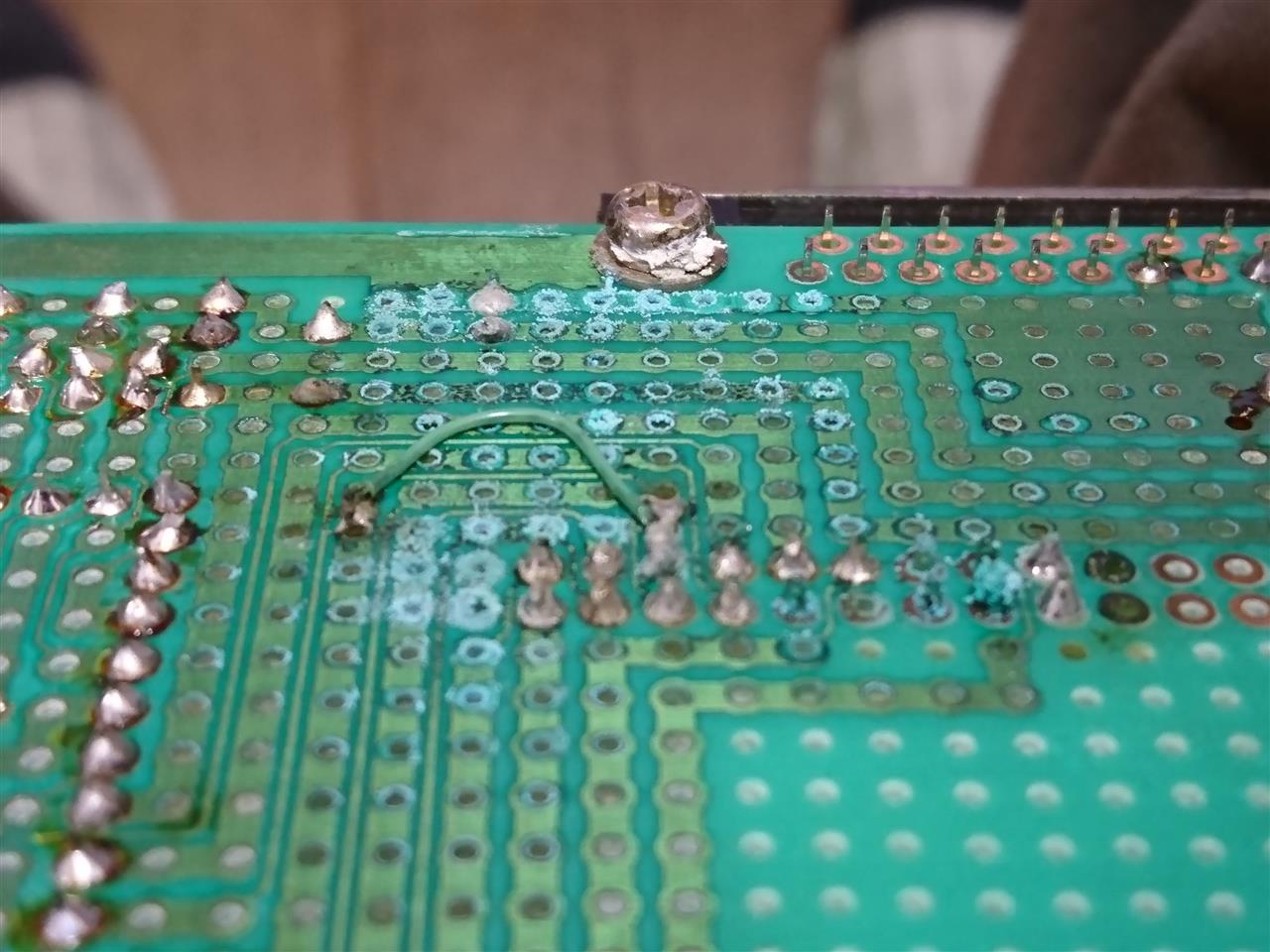

パターン青、「使徒です！」
一気にやる気が失せてしまいました。

しばし呆然。
気を取り直して、過去の自分の作品を見てみました。


三端子レギュレータはどこに行ったのかしらん。(^_^;)


タクトスイッチはジャンク使用っぽい。


切替えスイッチを付けるために苦労して長穴加工してるっぽい。
取り付けネジの頭はズルズル。(^_^;)


ＤＣの差込を付けていますが、センターマイナス。
恐らくタスコのＴＮＣのアダプターを使用していた物と思います。
ＲＯＭの書き込み電圧の関係でこのＡＣアダプタしか無かったんだろな。

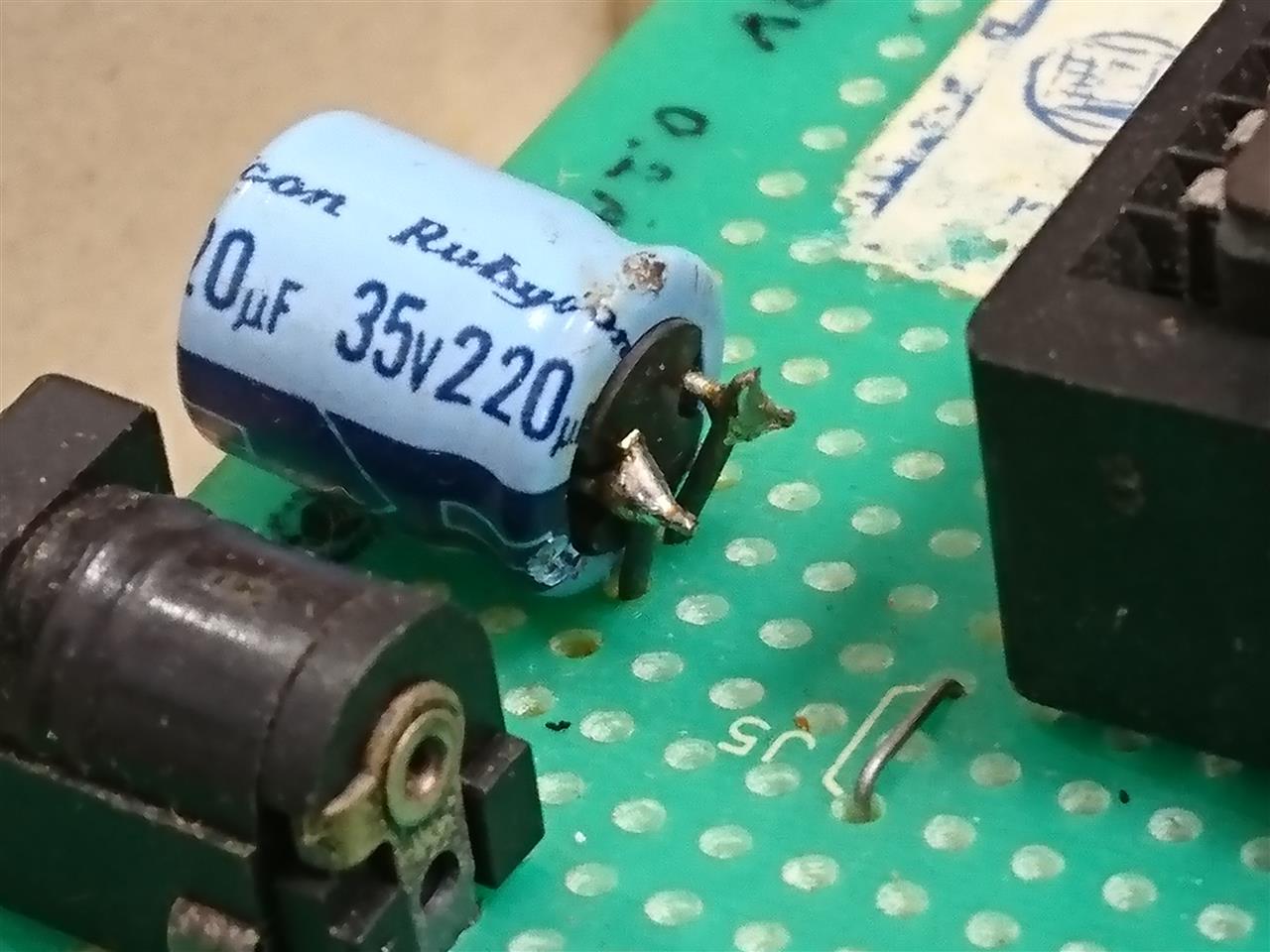

電源に抱かせるコンデンサはジャンク使用っぽい。

いろいろ眺めてて昔を思い出し楽しかったです。

ＴＮＣ－２１１はＰＣとのやり取りもでき、無事使えるようで安心しました。

他にもＴＮＣ－２２を持っています。

一番下のケースが灰色のぶんは昔から持っていた物で、上の３つ（ケースが白色）は最近ＯＭさんからいただいたジャンクです。

ますは灰色の昔使っていたＴＮＣのチェックです。

ＴＮＣ－２２はＤ－ＳＵＢ２５ピンなので、手持ちのケーブルや変換を駆使して接続。
もうＤ－ＳＵＢのケーブルなんかは使うこともないので大部分捨てていました。（＾＾；


電源を接続すると、文字化け。orz
おかしいなぁ、昔はちゃんと使えたハズなんですが。

ＲＳ－２３２Ｃケーブルがクロスかストレートか得体の知らない物を使用してたので、ちょっとその辺が怪しいのかも！？

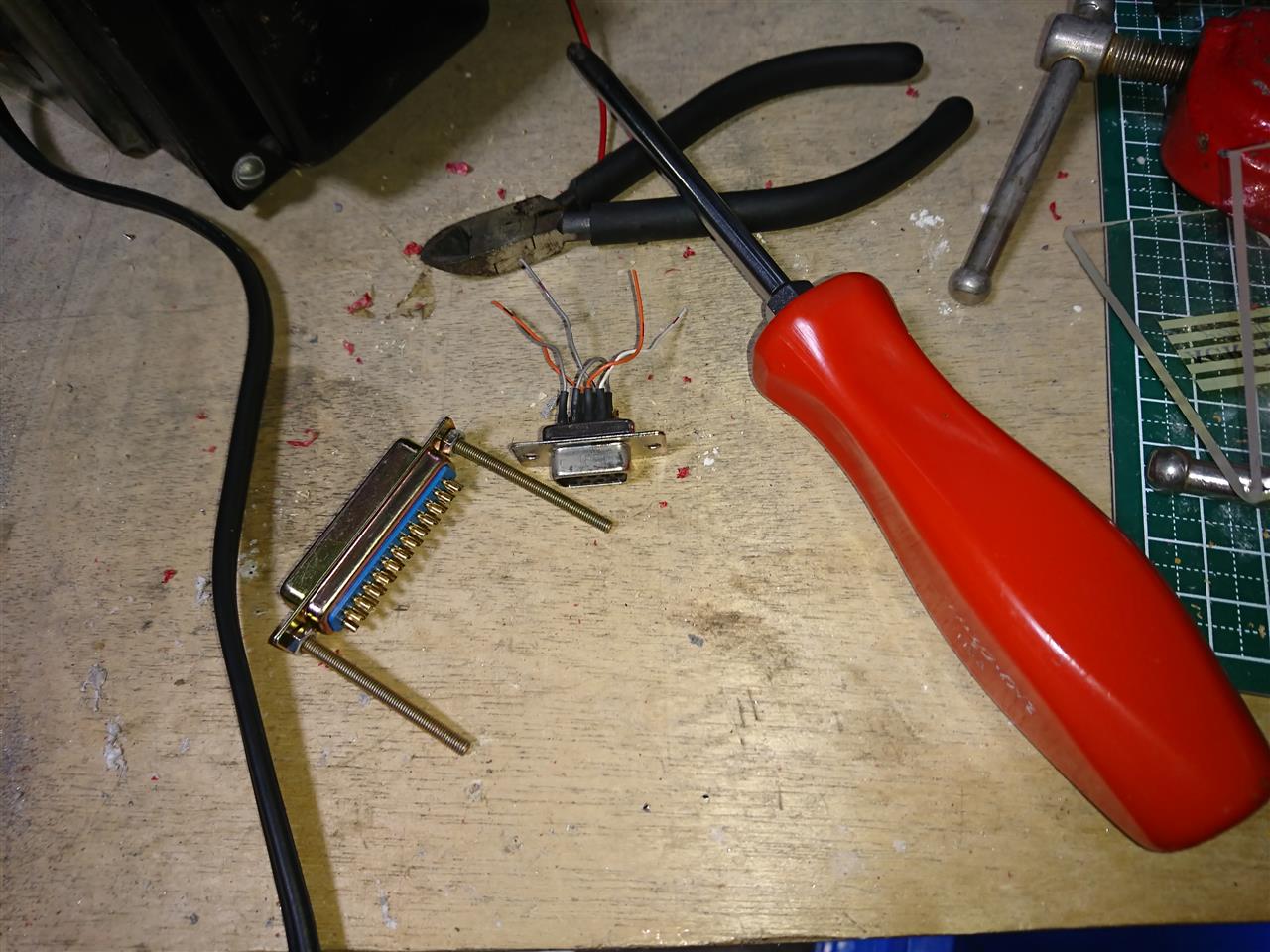

じゃあＤ－ＳＵＢ９ピンと２５ピンの変換を作ってしまおうということで、製作にかかりました。


その辺のケーブルからコネクタを調達し作っていきます。

いい金具が無いかなと探してみるとありました。

みなさんお分かりですよね！？



適当なモンですが、できました。


変換アダプタを使ってＰＣとＴＮＣを接続。
しかし、文字化けは変わらず。

ん～、ケーブルはいけたのか。
悩んで、あれこれ設定すると、

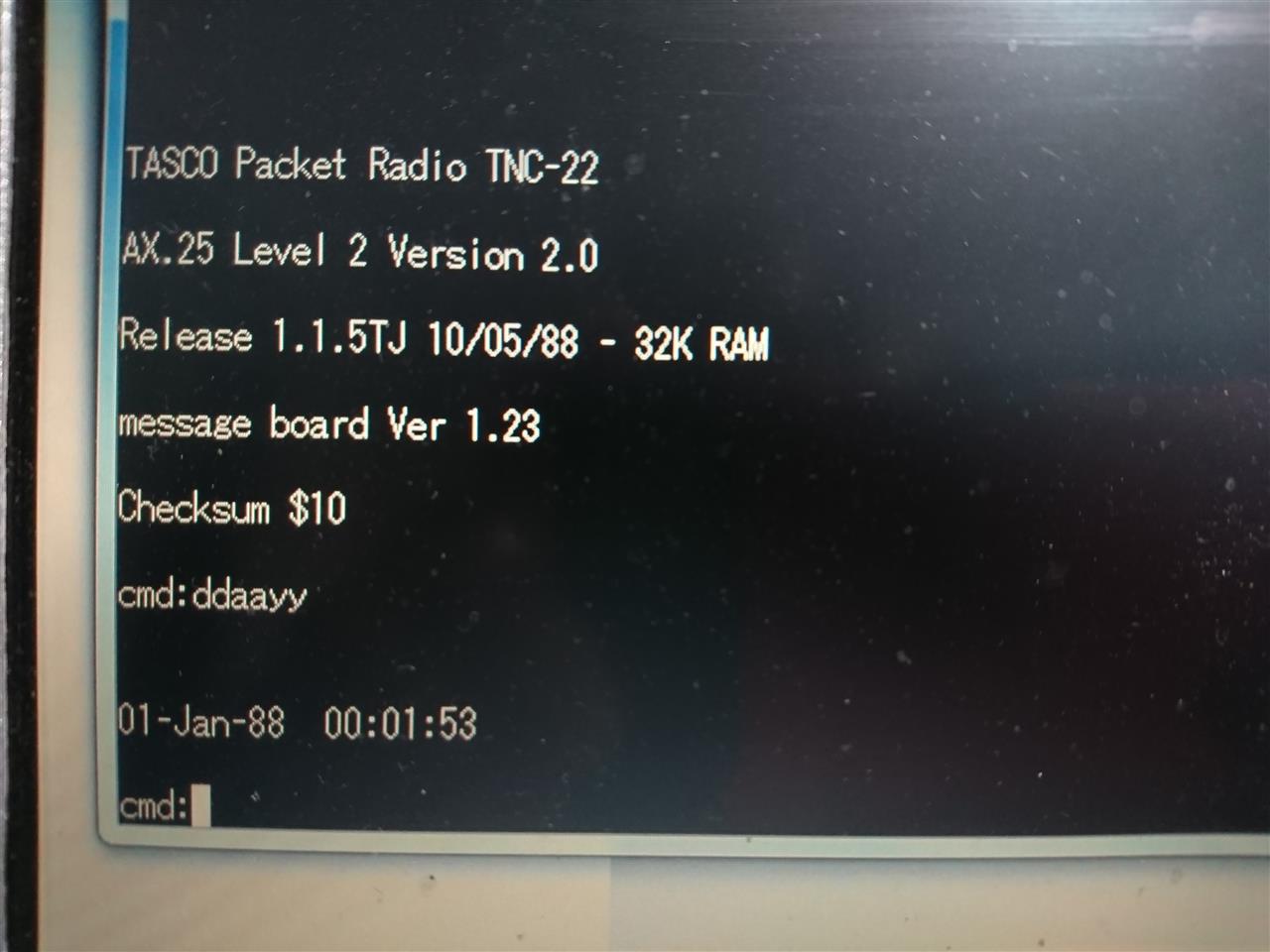

通信ソフトＴＥＲＡＴＥＲＭのＰＣ⇔ＴＮＣ間のボーレートを９６００ｂｐｓにすると、

無事、通信することができました。（＾＾

昔はＴＮＣ付け替えるたびにこんな設定やった覚えはないのですが、記憶違いだったのかなぁ？
まぁいいや。


残りの、いただきモノのＴＮＣ（ケース白色）３台も動くかどうかチェックしたところ、これは文字化けどころか無表示。
電源ははいるもののＰＣとの通信ができてないっぽいです。
これはもう３台ジャンク部品取りか。orz

開けましておめでとうございます、今年もよろしくお願いします。
もう年が明けて１２日が経過しましたが、、、、(^_^;)


さて、今年もニューイヤーパーティに参加しました。
今年は６日間あり、全日運用すると抽選でハンディートランシーバが当たるという企画もありました。
これはぜひログを提出してハンディー機をもらわなくては！！


初日１月２日はとりあえず移動運用に行こうということで、朝７時から車に荷物を積み込んで準備しました。

思いつく荷物を積み込み。

子ども達が起きてくるのを待つが、なかなか起きてこん。(ー_ーﾒ)
いつもならたたき起こすところですが、まぁ、今年は６日もあるのでのんびりといきましょうか。
１１時になってやっと準備ができて出発～。



近くのスーパーで飲み物やお菓子などを調達。
向かうはいつものお山です。

山に登っていくうちに雪が見えてきてちょっと不安に、、、。


スタッドレスタイヤを履かせていないのでこれはちょっと怖いな。
下りれなくなったら大変。
と、いうか、スリップして登れないか。


雪もチラついてきました。
天気良かったのになぁ。

山の中腹で登るのをあきらめ、路肩に車を停めて運用することにしました。


まず、娘が２０局ＱＳＯ，次に息子が２０局、そして私が２０局ＱＳＯ。

おなじみさんとＱＳＯするときに「いつもよりシグナル弱いんじゃないの？」と。
さすが、皆さん、いつもとロケーションの違いが分かるんですね。
標高は顕著に飛びに現れますね。



お腹がすいたのでカップラーメン。

とりあえず、初日で局数は稼げました。
あとは日数マルチをクリアするだけ。

１月３日
ＯＭさんが市内の２９０ｍほどの山で運用していて、ＱＳＯした際に
「運用しに来んで」とお誘いいただきました。


家から近いので馳せ参じ。
のんびりＱＳＯを楽しみました。１５局ほどと交信。

最初は私を入れて４局ほどいましたが、知らないうちにまた３局増えてました。
みなさんお暇なんですね。(^_^;)


そのあと１月７日までは家から運用。


おかげさまで娘と息子も全日交信することができ、ログも提出しました。

ＦＴ－８が運用できるようセットアップしたものの、３局と交信しただけで放置しています。(^^;

そんなことより、デジタルの変更届を出した時から、ずっと引っかかっていました。
パケット装置を自分の送信機に好き勝手接続できるということを。

ふたたびＦ２の電波を出してみたい・・・・
そんな野望がふつふつと湧いてきました。

そんなわけで久しぶりにＴＮＣを出してみる。

タスコのＴＮＣ－２１１

高校１年生の時に部活で東京に行った機会に、秋葉で購入しました。
確かツクモ（九十九電機）だったかと思います。
それ以来、ドハマりし、パケット通信は私の青春そのものです。


ちなみに中学生の頃に買った初歩のラジオにパケット通信の特集が組んであって、その関係でＴＮＣ－２１１を買うに至ったと思われます。

当時はＰＣ－９８０１ＮＳ／ＬというノートＰＣと、このＴＮＣ－２１１、
ケンウッドのハンディー機ＴＨ－４５で運用していました。
修学旅行にもこのセットを持っていき、移動中のバスの中から各地のＲＢＢＳにアクセスしまくったり、地元のハムとチャットをしたり、もう病気でした(^^;


さて、このＴＮＣは非常にコンパクトです。
アルミ押し出し材の頑丈すぎるケースに組まれています。

中を分解してみるとこんな感じ。
ケース内部に単三電池４本を内蔵して駆動させることができます。
（電池ケースは他の用途に使ってしまったので入ってません）


サブ基板は２階建て構造になっています。


久方ぶりに分解したので、なんじゃこりゃと思ったのが、
マスキングテープに書かれた「ＶＲ３　１９９７．９．３」の文字。
ＶＲが壊れたか何かで取り外していました。
代わりに基板からリード線を伸ばし、馬蹄形のＶＲを付けていました。
（マスキングテープでぐるぐる巻きにしている部分）

さてさて、ＴＮＣとパソコンはＲＳ－２３２Ｃで接続しますが、今どきのＰＣにはＲＳ－２３２Ｃコネクタがありません。


ということで、準備しました。
ＵＳＢをシリアルＤ－ＳＵＢ９ピンに変換するコネクタ。

ただ、お決まりで、ＵＳＢを差し込んでもドライバが認識せず、インターネットを探し回ってドライバをインストールしました。



ＣＯＭ１４に認識されました。

昔、通信ソフトはＤＸＴＥＲＭというソフトを使ってましたが、さすがに入手できてもＷＩＮＤＯＷＳ上で動けないので、ＴＥＲＡＴＥＲＭというフリーソフトを落としてきました。

そして、ＴＮＣの設定。
ＴＮＣのコマンド集（冊子）は手元にあるけど、取扱い説明書は実家なので、かたっぱしに設定を変えて試しました。

ポート　ＣＯＭ１４
通信速度　１２００ｂｐｓ
データ　８ビット
ノンパリ
ＸフローＯＮ


試行錯誤の結果、うまく動いてくれました。（＾＾

基本的なコマンドはなんとなく覚えていたのは自分でも驚いた。

メッセージボードに１件メッセージが残っていました。

去年の年末の話になりますが、、、
ＦＴ－８の交信ができました。


画面の左側にＣＱを出している局が表示されます。
相手のコールサインをクリックすると、こちらと相手のグリッドローケータから距離を表示します。おお、これはすごく便利な機能。
３０３８ｋｍ離れているようです。

「送信許可」をクリックすると、２回目の送信で返答がありました。


何度かやり取りして、最後は７３で終了。

これで交信成立したの！？
まったく交信したという実感がありません。（＾＾；

良く分かりませんが、交信成立だそうです。
ＦＴ－８での初ＱＳＯは中国でした。

その後、アメリカ、中国と交信して２０２０年が終了。
なんとか年内にＱＳＯまでこぎ着けました。
