娘に製作を依頼した、Ａｌｉ　ＦＭラジオ　「ＹＦＭ－２」完成しました。


トータル１時間ちょっとで完成。

こんなんでＦＭ放送が受信できるのか半信半疑です。


電池を入れて、イヤホンを接続。
選局スイッチをポチポチと押していくとＦＭ放送が受信できました。
とってもクリアに聞こえます。
ボリュームの調整も効いてちゃんとアンプで増幅されています。

ふと思いました。アンテナが無いのによく受信できるなと。
ひょっとしてイヤホンがアンテナになってるのでは？


こんなスピーカを付けてみたら感度は落ちました。
やっぱり配線の部分がアンテナの役割になってそうです。
ただし、この状態でもＦＭ放送はガンガン受信できます。

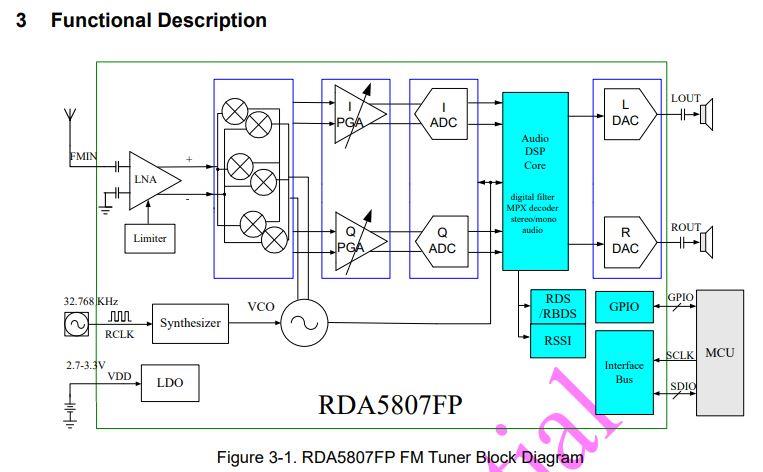

このキットに使われているＲＤ５８０７ＦＰという石。

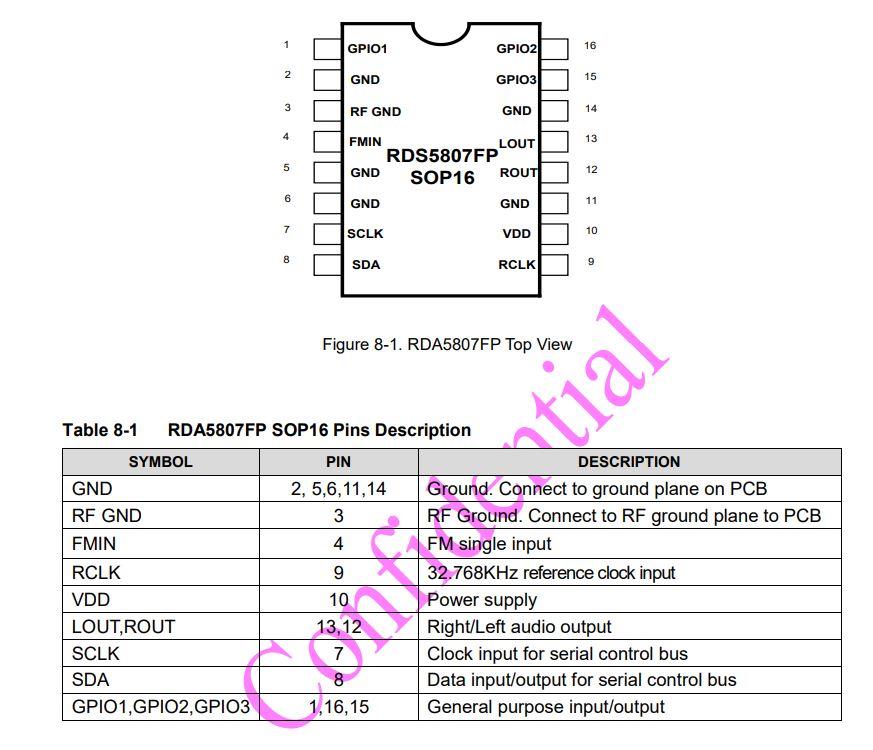

ａｉｔｅｎｄｏでデータシートが公開されていました。



やっぱり４番ピンのＦＭＩＮというところがアンテナ接続部のようです。


思った通りイヤホンの配線を利用しているようです。

ちなみにスペック的に５０～１０８ＭＨｚを受信できる仕様のようです。
１個９０円で売られているので安価な５０ＭＨｚ帯のＦＭ受信機とか作れそうですね。

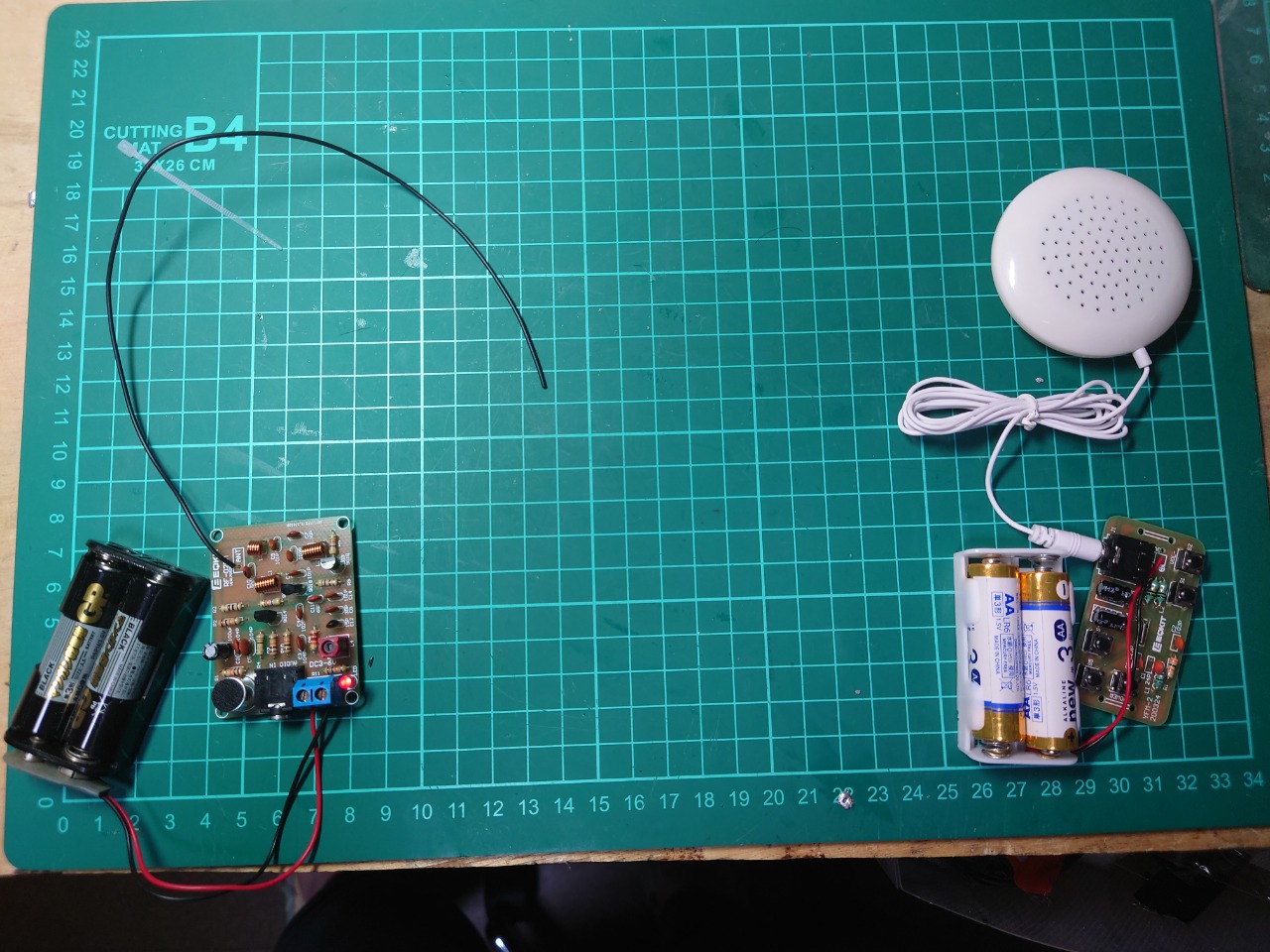

先に製作したＡｌｉ　ＦＭトランスミッタとペアで使用してみました。
まぁ、一人では遊べないのでもう１セット作って、周波数をクロスさせた全二重通信で電話ごっこするのが正解でしょうね。

このキットのほかにも必要な物
・イヤホン
・単３電池

１時間程度で組みあがるので、講習会では早くＦＭワイヤレスマイクを作れた人に作ってもらうのがいいかなと思います。

３１７を使った定電流回路で使うボリュームの抵抗値は５００Ωと決まりました。

早速、地元の部品屋さんで調達。

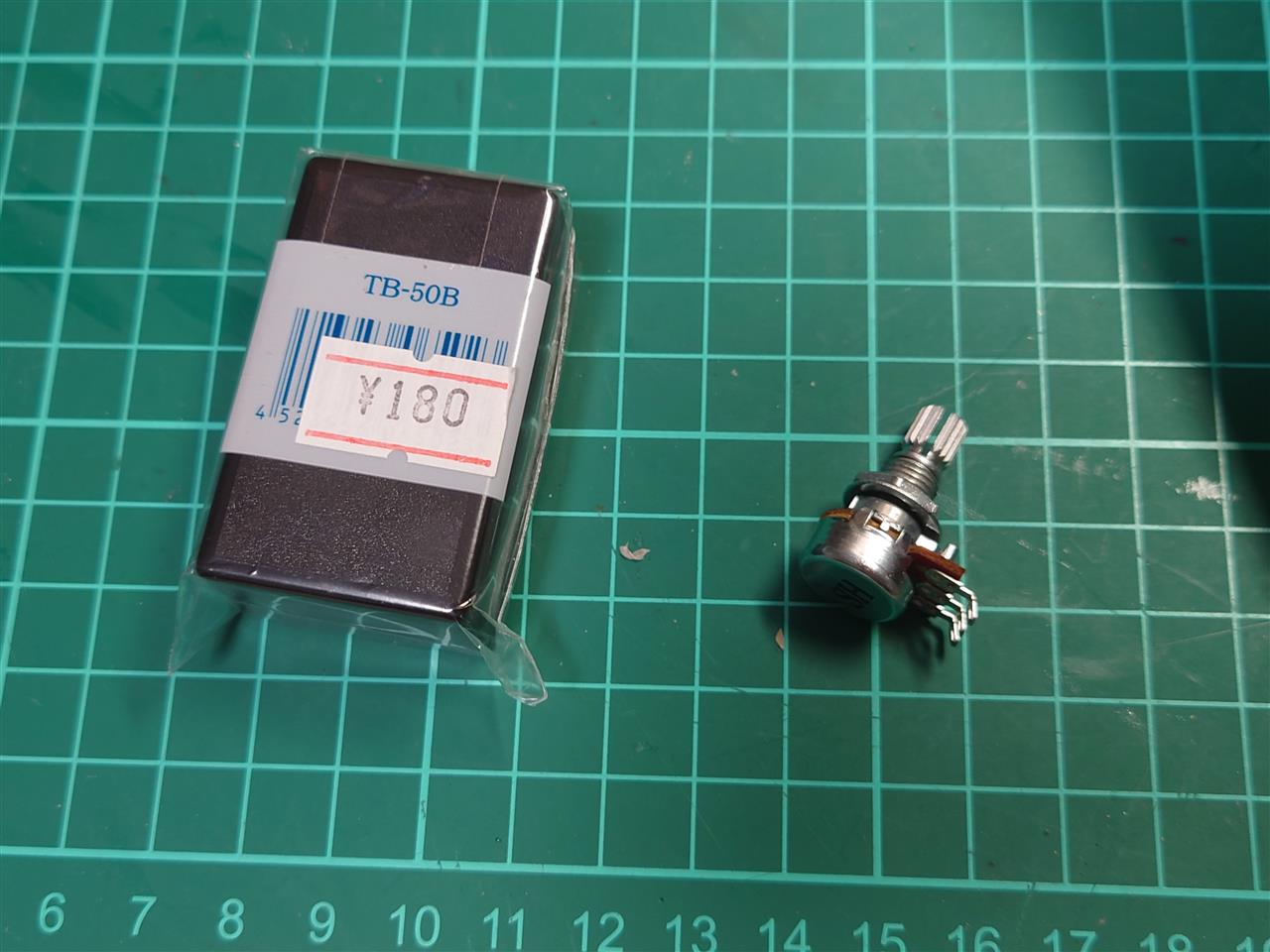

ケース１８０円、５００Ωボリューム（Ｂカーブ）１３０円なり


こんな感じかな？とケースを置いてみる。
このケースにボリュームを付けて明るさを調整できるようにしたいです。


ユニバーサル基板を適当な大きさに切って、回路を組み込み。

しかーし！残念ながらボリュームが付いているフタが締まりません。
基板のぶんだけ余分だった。orz


基板をやめて一からやり直し。

空中配線で製作しました。


スイッチはダイソーヘッドライトの分を使うので送りの配線を２本入れます。

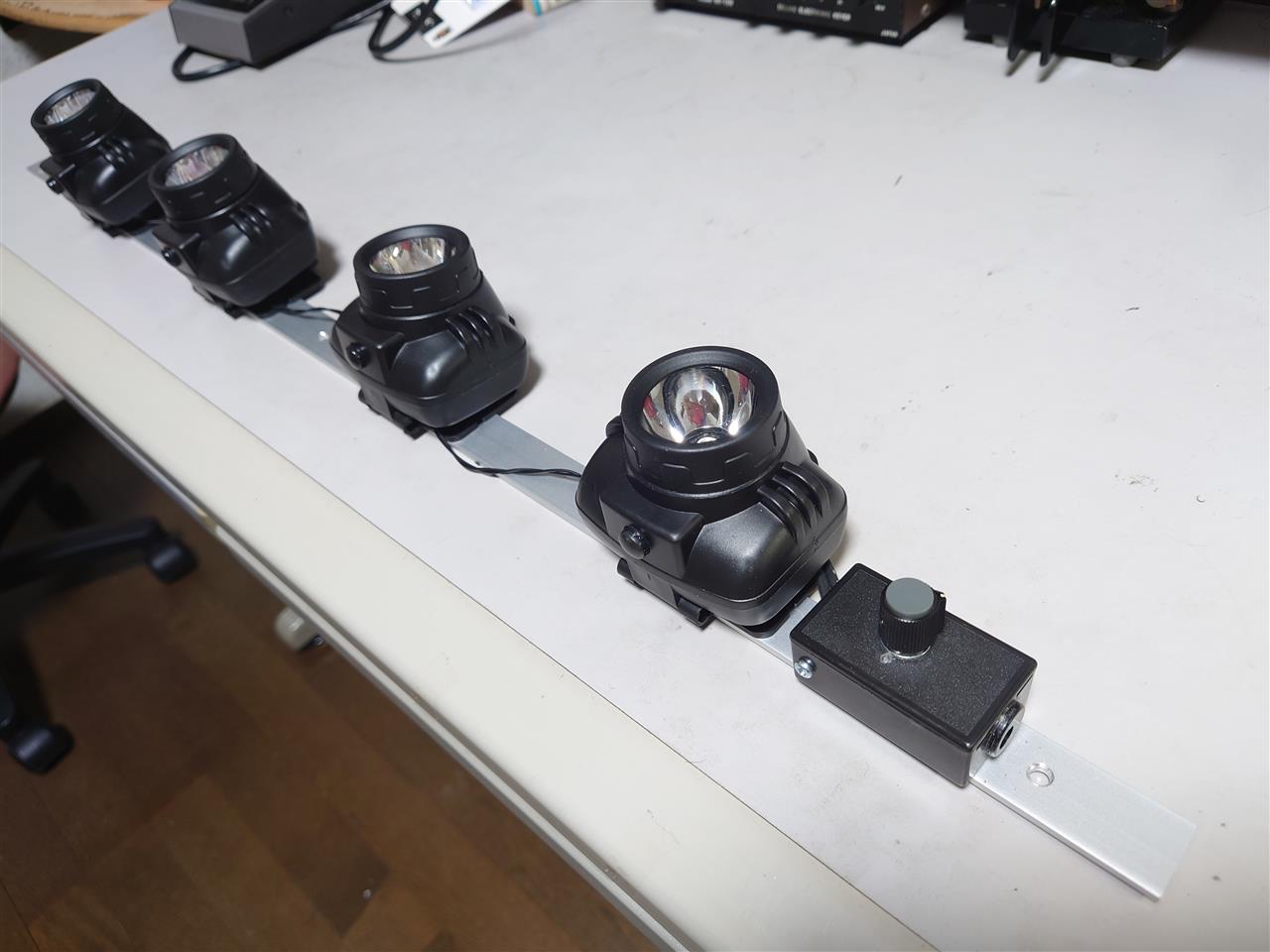

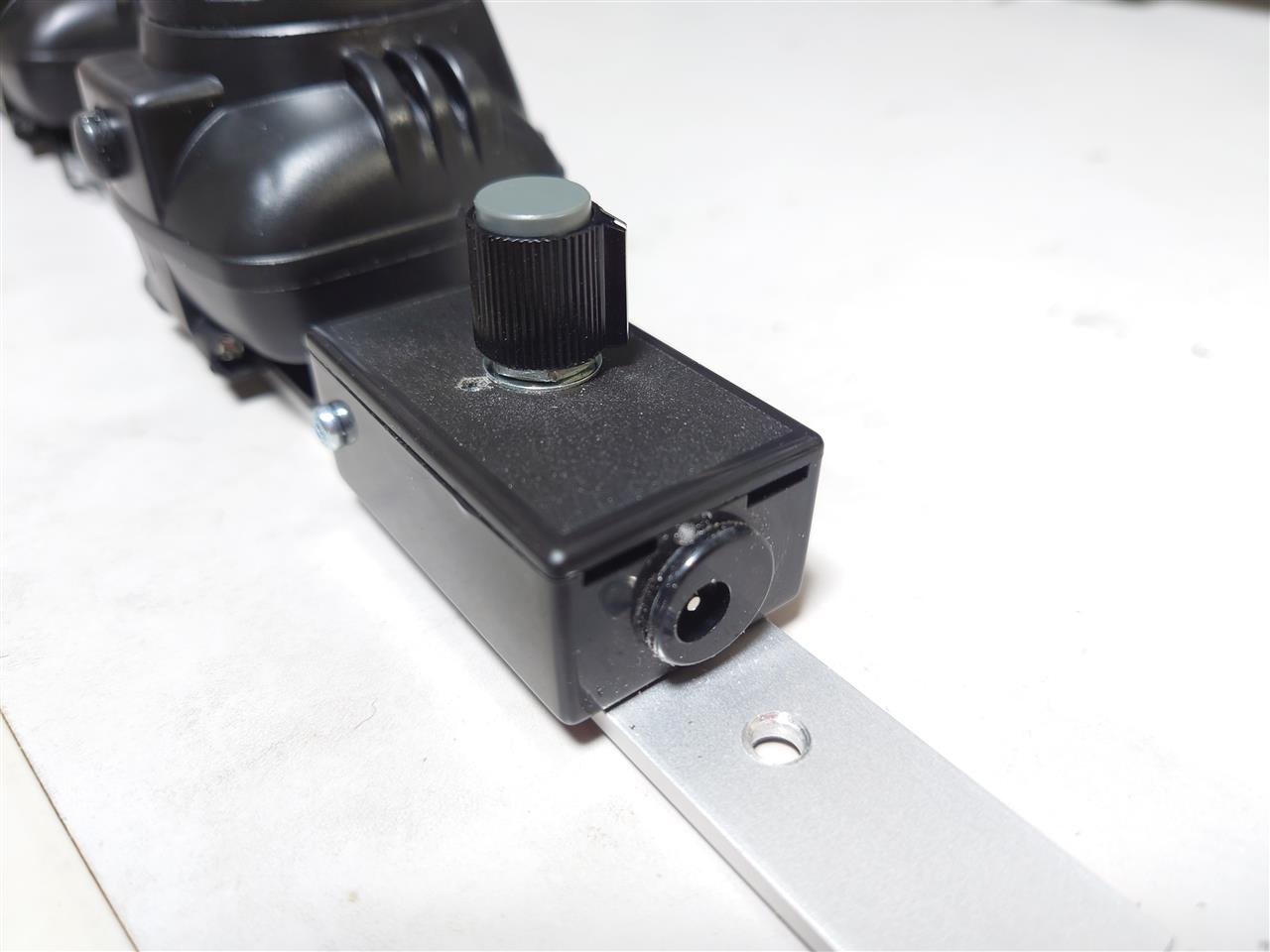

とりあえずこんな感じで完成。

さっそく車で使用してみたいです。

移動運用の際にハイエースの中で使う照明ですが、改善点も多く、まだ完成に至っておりません。


よく考えたら、器具から配線が出っぱなしだと使わない時に邪魔。

いっそ、器具側にＤＣジャックを付けて、必要な時だけ線をつなげたら使いやすいんじゃないか？


あと、スイッチのＯＮ、ＯＦＦだけで簡単な回路でいこうと思っていましたが、みん友のオフグリッドさんに３１７なんかで定電流で調光できるようにすればよいとアドバイスをいただきました。

３１７の定電流回路は作ったことが無いので今回トライしてみました。


ネットで調べた回路図はこんな感じ。

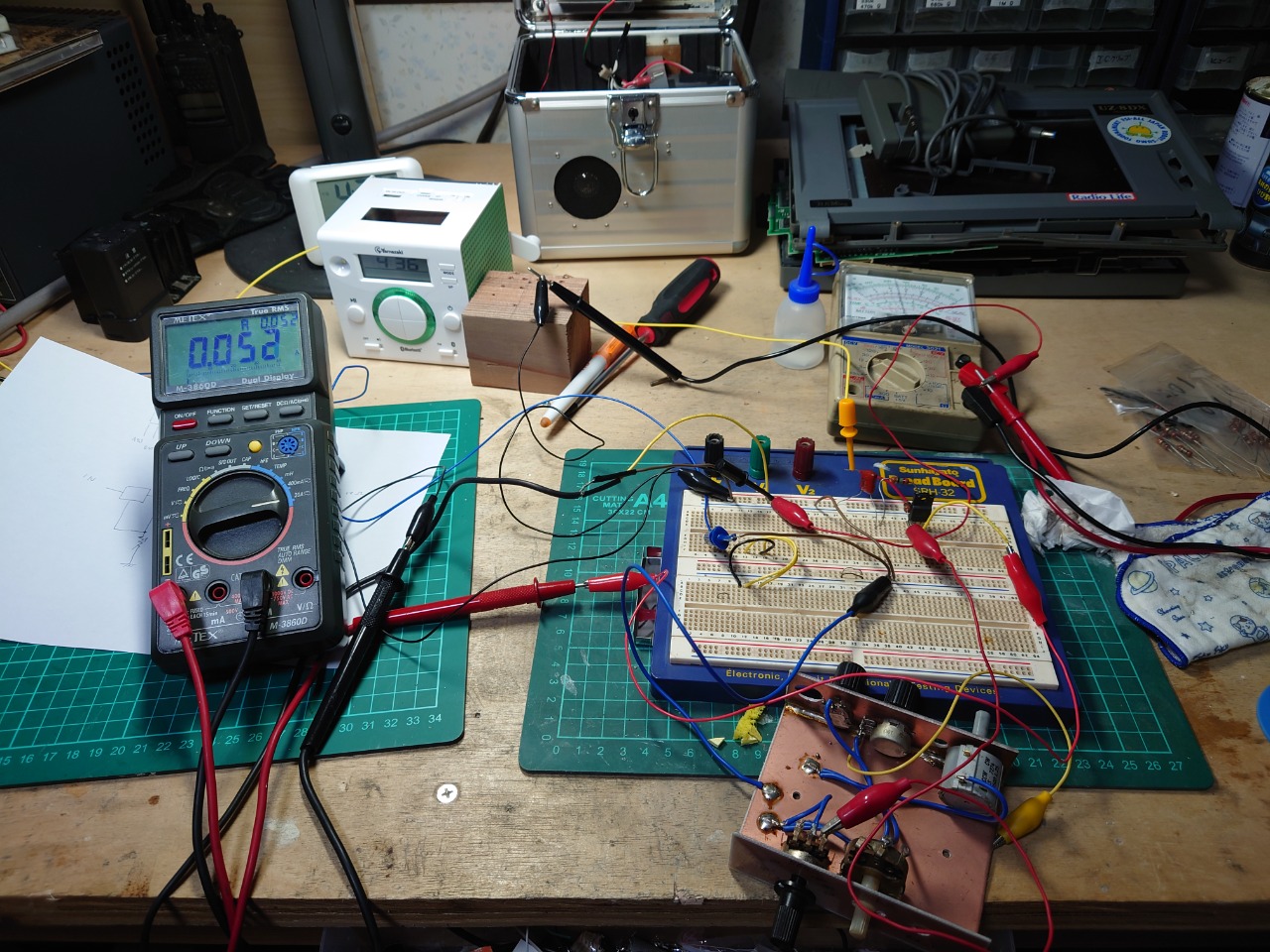

可変抵抗器の数値はどれぐらいが良いのか実際にブレッドボードで回路を組んで確かめました。


テスタのリードが当てにくいのでこんなツールを作ったり。

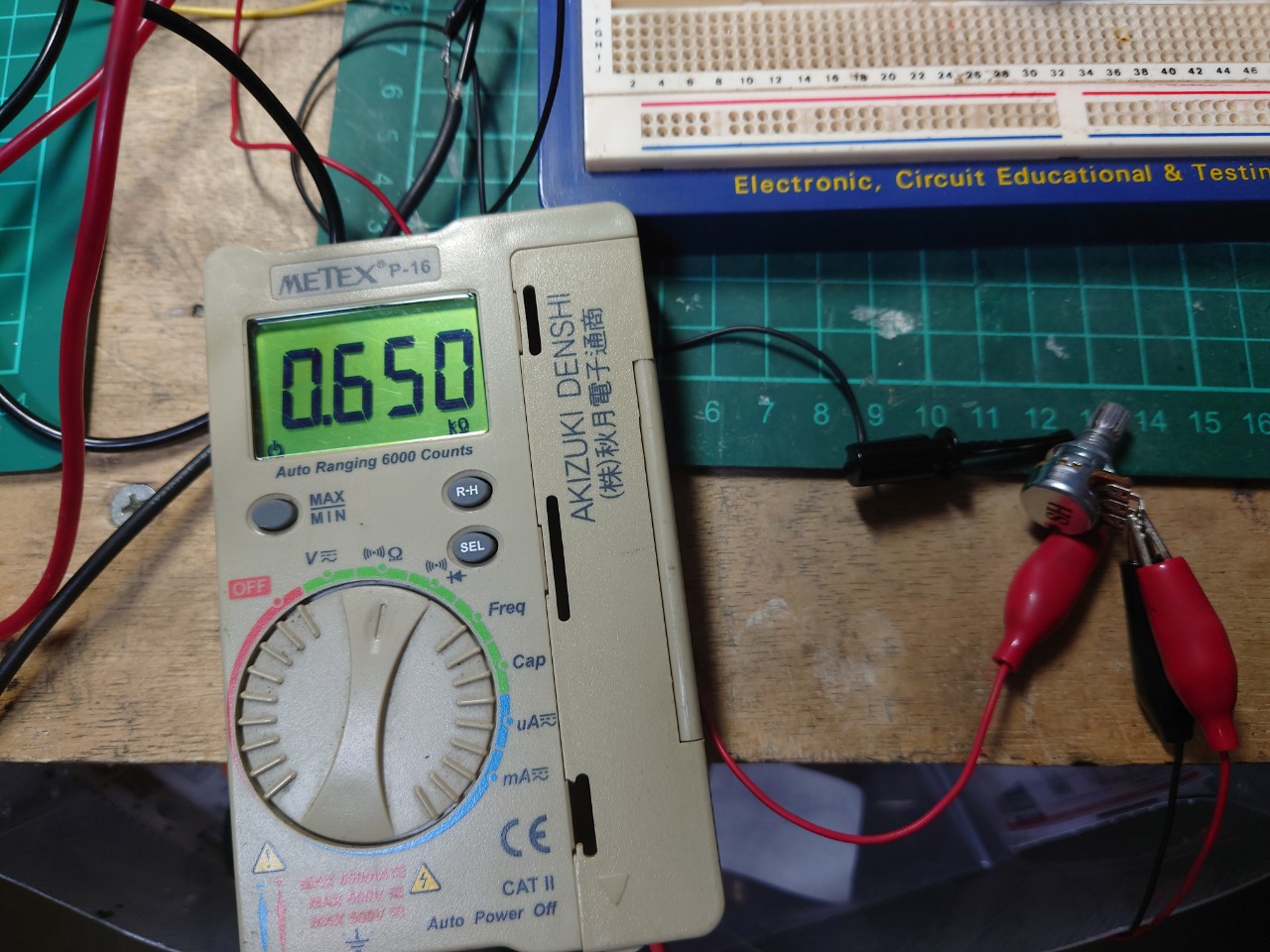

６５０Ωの時に

これぐらいの明るさ

電流は２ｍＡ

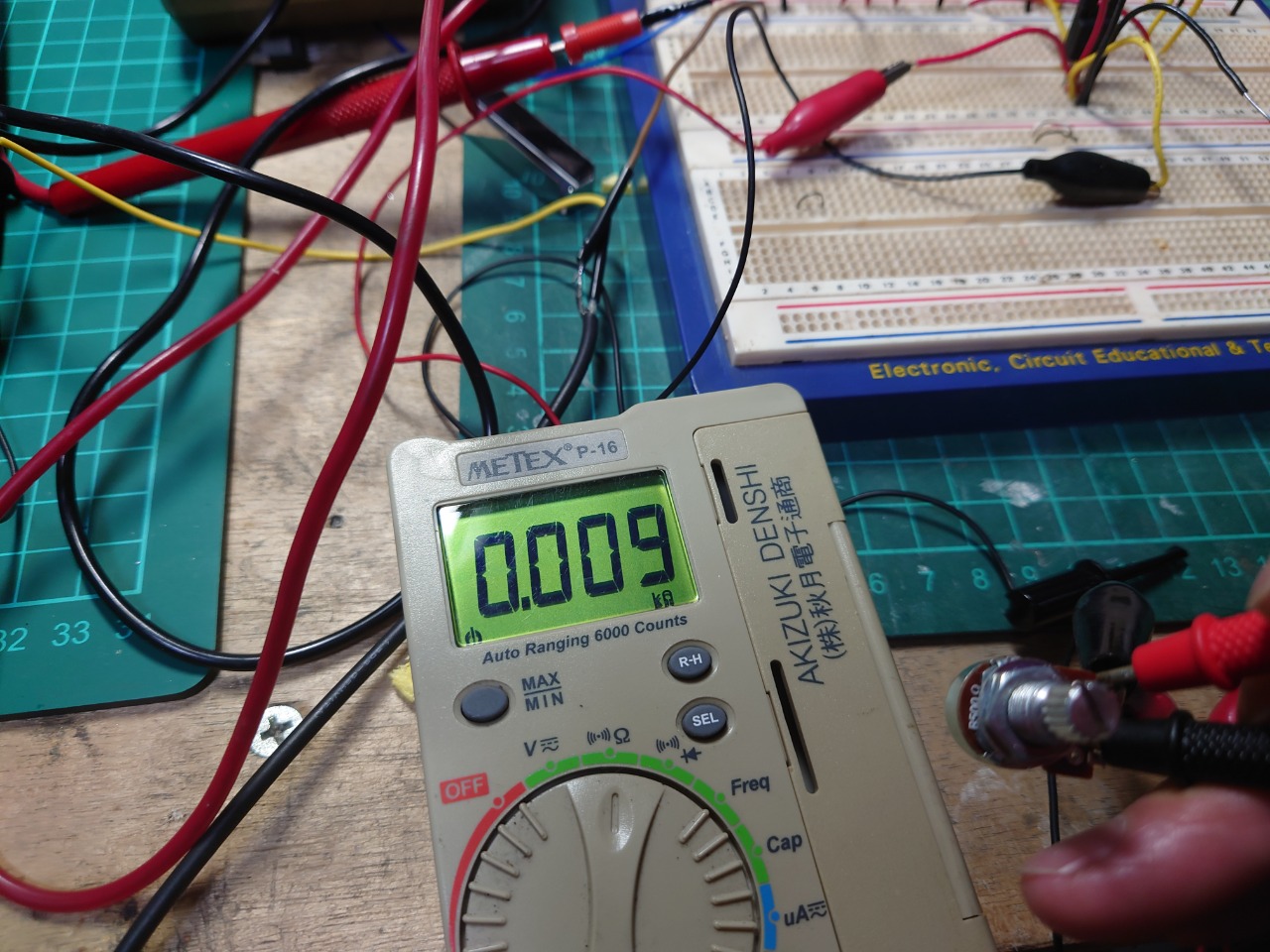

９Ωの時に

これぐらいの明るさ

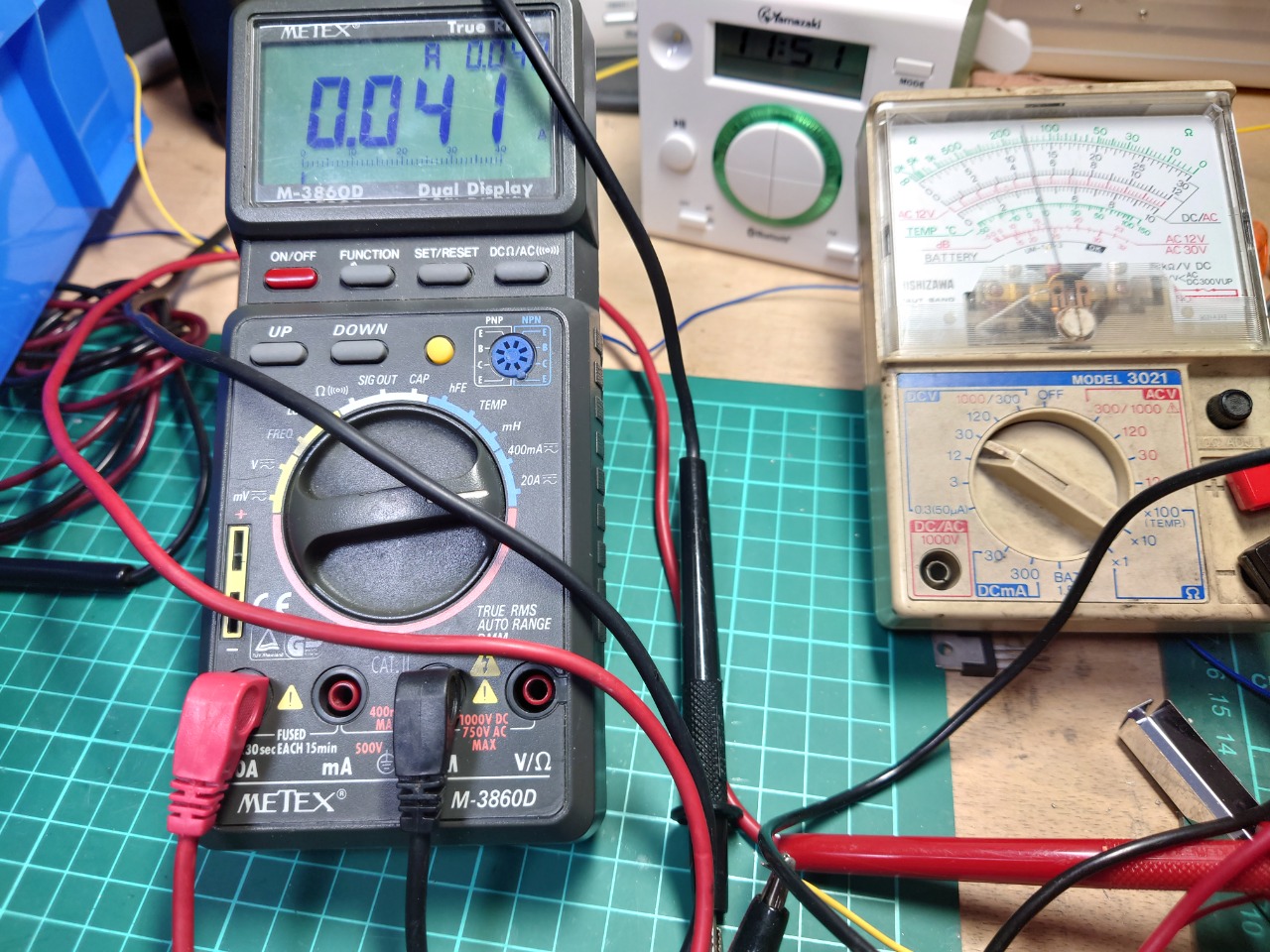

電流は４１ｍＡ

ＩＣでの損失があるのでこんなものでしょうか？
とりあえず５００Ωのボリュームを調達したいです。

先日は娘にＦＭトランスミッタを製作してもらいましたが、ＦＭラジオもどれぐらい時間がかかるか作ってもらいました。

ＥＱＫＩＴ　ＹＦＭ－２


まずは部品の確認から。

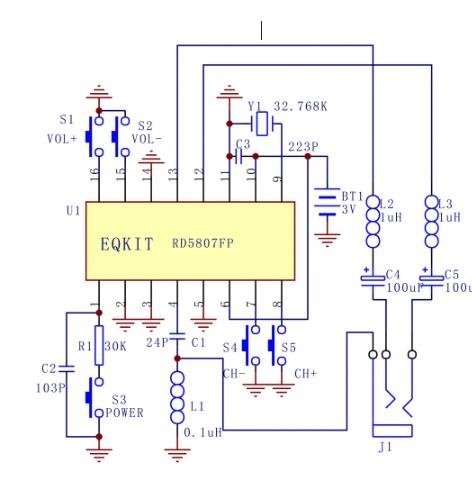

ワンチップＩＣに抵抗１本、コンデンサ３個、水晶１個、インダクタ３個の簡単な回路です。
まさにＩＣ様様です。

欠品はないようです。

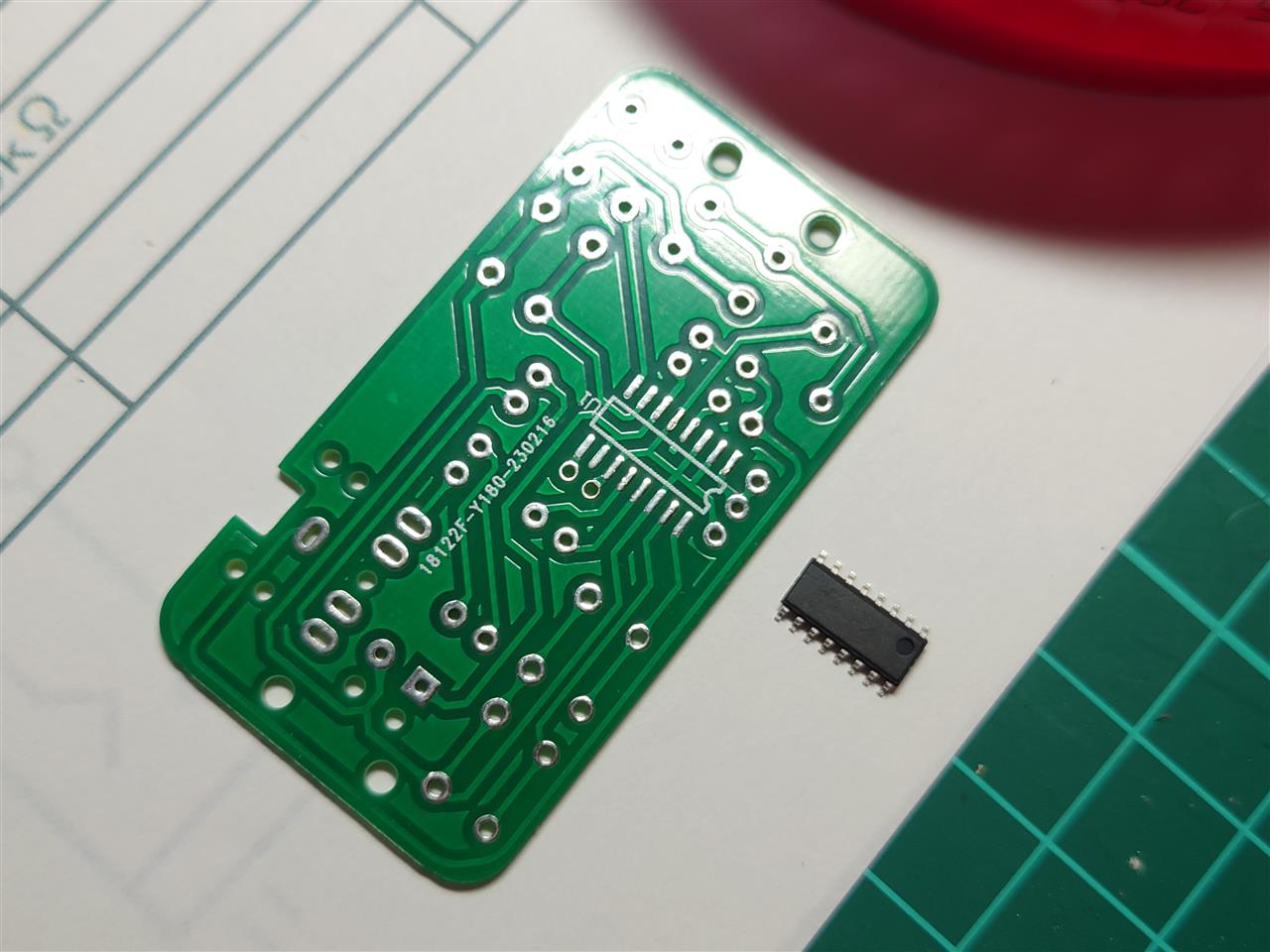

まず最初にパターン面にＩＣをハンダ付けしてもらいました。
フラットパッケージなのでこのキットでの一番の難所。

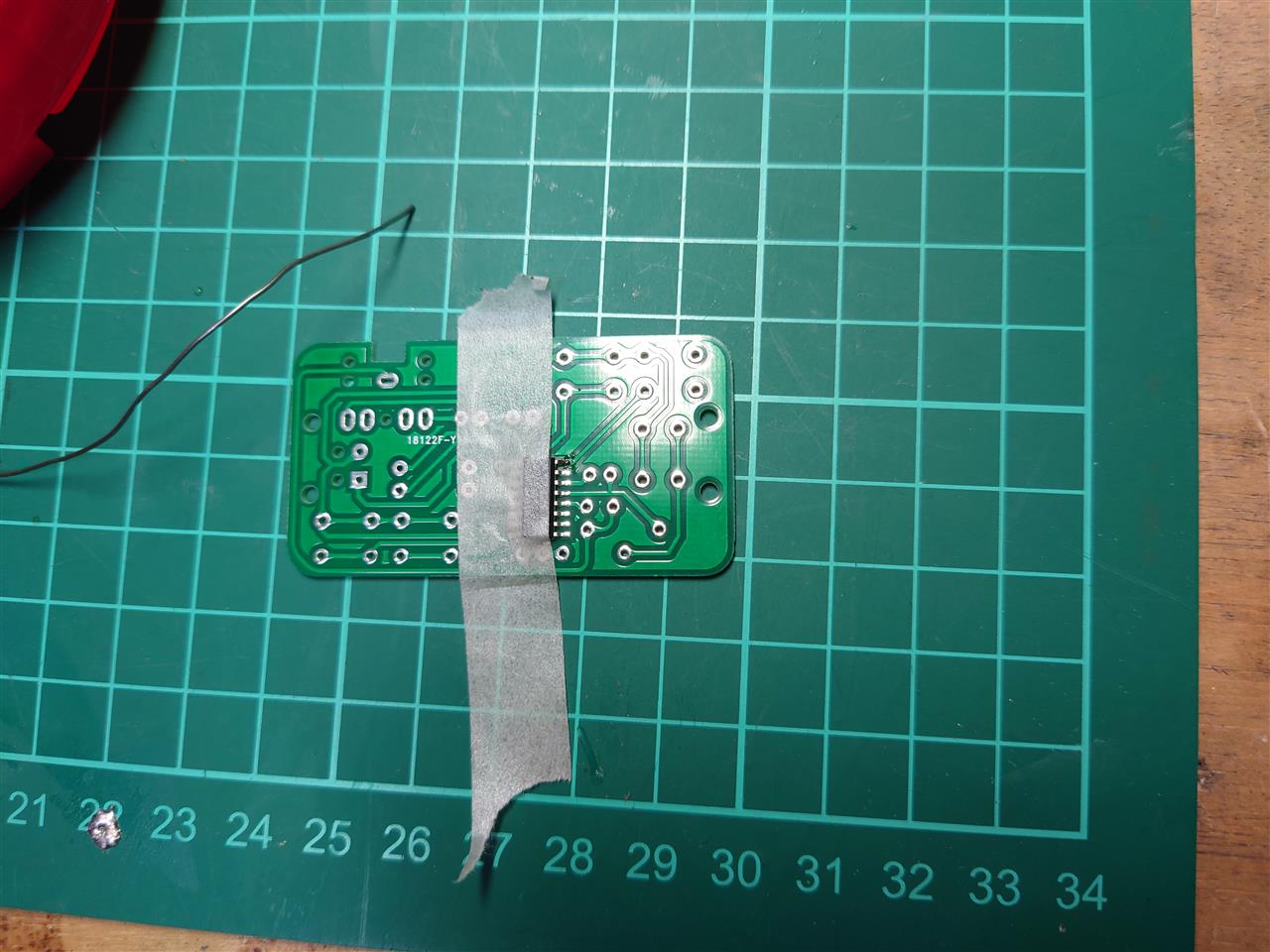

作業中、どうしてもＩＣが動いてしまうのでマスキングテープで固定しました。
なかなかこの方法はいいようです。


できました。
ドヤ顔


抵抗器やコンデンサをハンダ付け。


娘もだんだん慣れてきて次々とハンダ付けしていきます。

私はもう傍で携帯をいじりながら、娘から質問があった時に答えるといういい加減なフォロー。(^^;



ここまで１時間もかからないぐらい。
夜も更けて今日はこれにて終了。

先日、実家に帰省した際、父親が調子（ボタン電池の接触不良）の悪いサーキットテスタを使っていたので、「こましなテスタひとつあげるよ」と約束して帰ってきました。

何台かサーキットテスタを持っていますが、その中のサンワＣＤ－７２０Ｃ
久しぶりに電源スイッチＯＮにしましたが、電源入らず。

何度か触っているうちに電源が入りましたが、ＬＯバッテリ表示。
十分電池電圧あるハズですが。


電源スイッチ裏面を見るとなんだか怪しい。
端子部分をショートさせると調子よくなります。
接点の接触抵抗が大きいみたいです。


さっそく取り外し。
分解して中を見てみます。



接点が腐食して緑青が出ていました。

緑青・・・・いま気になってネットで調べたら、毒性はないんですね。
Wikipediaに「昭和後期まで緑青は猛毒であると考えられていた」って書かれていたのは驚きでした。もう昭和も終わって３５年過ぎてるのに。(^^；

さて、接点もボロボロ、グズグズなので磨くこともできません。


仕方ないので別のスイッチをケースに付けました。


完成。
電源もバッチリ入るようになりました。
導通チェックの時にブザーも鳴るし、復活。

と思いきや、何気にコンセントの電圧を測ると４０Ｖぐらい。orz


正常なテスタと比べますが、明らかにおかしい。

ＤＣもチェック。



んー、こうなったらお手上げです。
調整個所も分からず、中を変にいじくったら元に戻せなること確定です。

せっかく使えるかと思ったのに残念です。
