ハイエースではロータリーエンコーダが壊れたＴＭー７３２を使用しています。
コントロールパネルで周波数をコントロールできないため、ハンドマイクで周波数のＵＰ，ＤＯＵＮさせてます。

ＴＭ－７３２はハイエースの後ろの方に設置。
そのためハンドマイクはＬＡＮケーブルで７ｍくらい延長しています。

おそらくそのためでしょう、たまにハンドマイクでＵＰ，ＤＯＷＮさせているときにメインチャンネルに変わることがあります。（ＣＡＬＬボタンを押した状態）

ＬＡＮケーブルで延長させた分、コントロールの抵抗値が変わっておかしくなってるのではないか？と推測。

そんなこともあって、前から作ってみたかったモジュラーのアダプタ（点検用タップ）を作ることにしました。
今まではブレッドボード上で簡易的に回路を作って点検、実験していましたが、一つ作っておくと便利かなと。


モジュラー８Ｐのメスはなかなか田舎では手に入らないので、
素材はコレ

ＬＡＮ延長アダプタ　ダイソー製

これを半分に割ると、

こんな風になってるので、
これに点検用の端子を付けてしまおうという感じです。

では作っていきます。

ケースはコレ。

むかしジャンクで購入した何かの試作用ケース。
１０個ぐらいセットで売られてて無茶苦茶安かったので即買いしたものです。


ケース加工。


こんな感じで接着剤で貼り付けて放置プレイです。

ローカルコンテスト、もうそこまで迫ってきました。
早くセッティングしないと、、、。

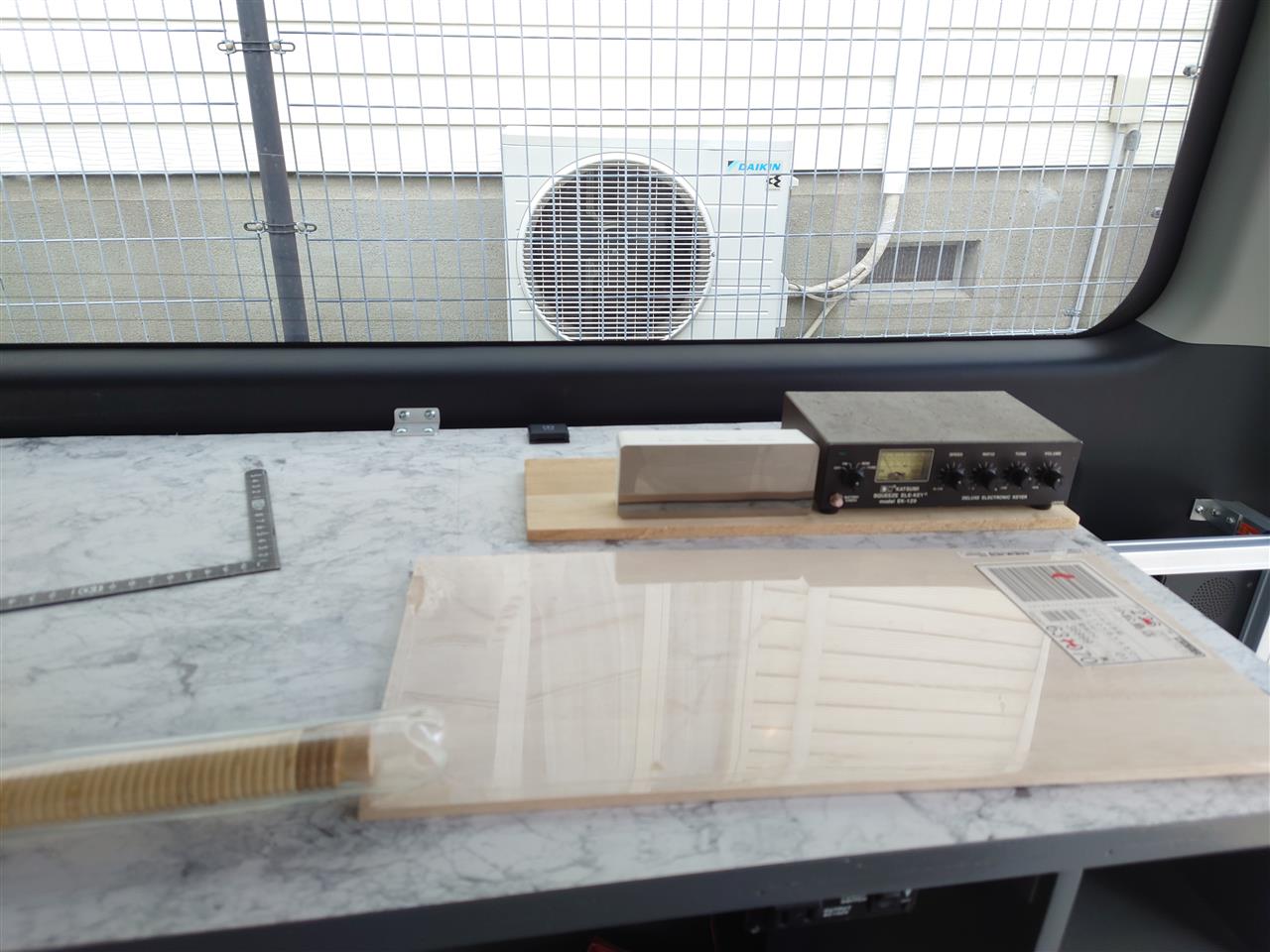

机のこの辺にキーヤーと時計と無線機のコントロールパネルを置きたいので棚を作ります。

材料はファルカタ材というバルサ材みたいな板。
軽量なので桐の代用としても用いられてるそうな。


コンパネと違って簡単に切れます。
むちゃくちゃ工作が楽しい！


木工用ボンドで接着してからの、


釘打ち。

釘と言っても昆虫採集のピンみたいなもんですが。


強度を出すために隅に接着剤を充填。
ヘラで均すより指でやった方が早くてキレイ。


だいたい形になりました。

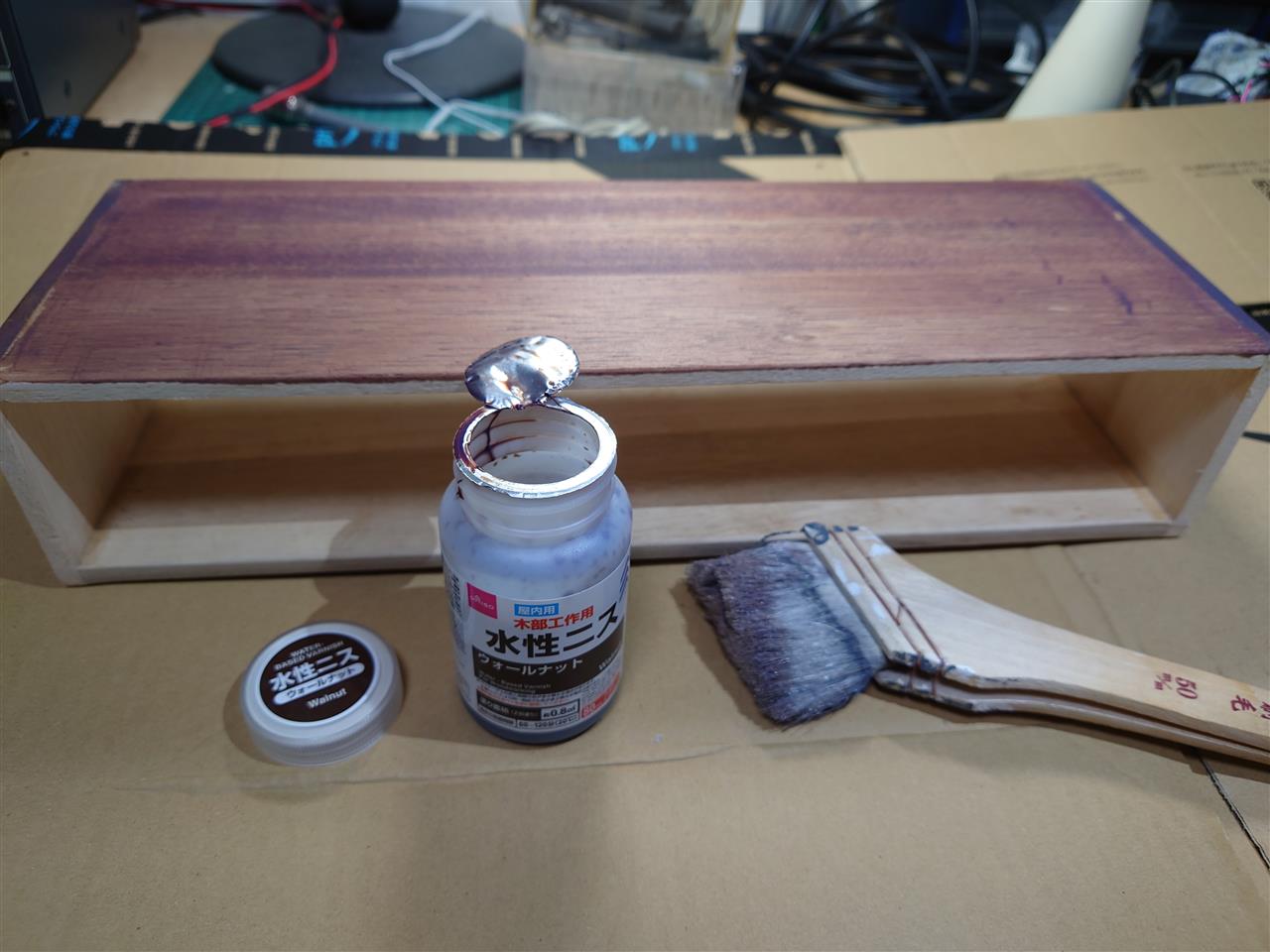

前から使ってみたかったオイルステイン。
もちろんダイソー製。
いろんな色がありましたがウオールナットを選択しました。


２～３度塗って放置プレイ。

今日は休みです。

早いもので娘は４月から高校生です。
いままではガラケーでしたが、そろそろスマホを買い与えようかなと。
昼からａｕショップに行ってどれぐらいするのか聞きに行こうと思います。

さて、ＤＣ－ＡＣインバータを移動運用デスクに取り付けます。

天井吊り下げは決めていましたが、どこがいいか色々当てがってみて取付位置を検討します。


この辺かな？
あまりて前に出すぎてもいけないし、奥過ぎてもいけないし。


木ネジで取付。


コンセントは奥の方でいいかな。


配線はステップルで固定。
ＶＶＦケーブルではなく、ビニルコードなので軽く打ち付けました。


バッテリを繋いで確認。

バッテリはデスクの下に置きますが、配線の長さも十分に確保できています。

これで便利になりました。

使い勝手を良くするために移動運用デスクにはＤＣ－ＡＣインバータを固定しておきたいと思います。


私が愛用しているＤＣ－ＡＣインバータ
大自工業製インバータＫＩ－１５０
（会社の同僚からの貰いモン）

今までにコンデンサから煙が吹いて修理したり　当時のブログがコチラ　←
いろいろありましたが大変重宝しております。

無加工でバッテリから電源を取り出したいのでアダプターも作りました　当時の記事はコチラ　←


でもよく考えたらハイエース以外では使わないので、バッテリに接続しやすいように加工します。

シガプラグ内には１５Ａのニューズが入ってます。


むかし買ってあったエーモンのヒューズホルダ発掘。

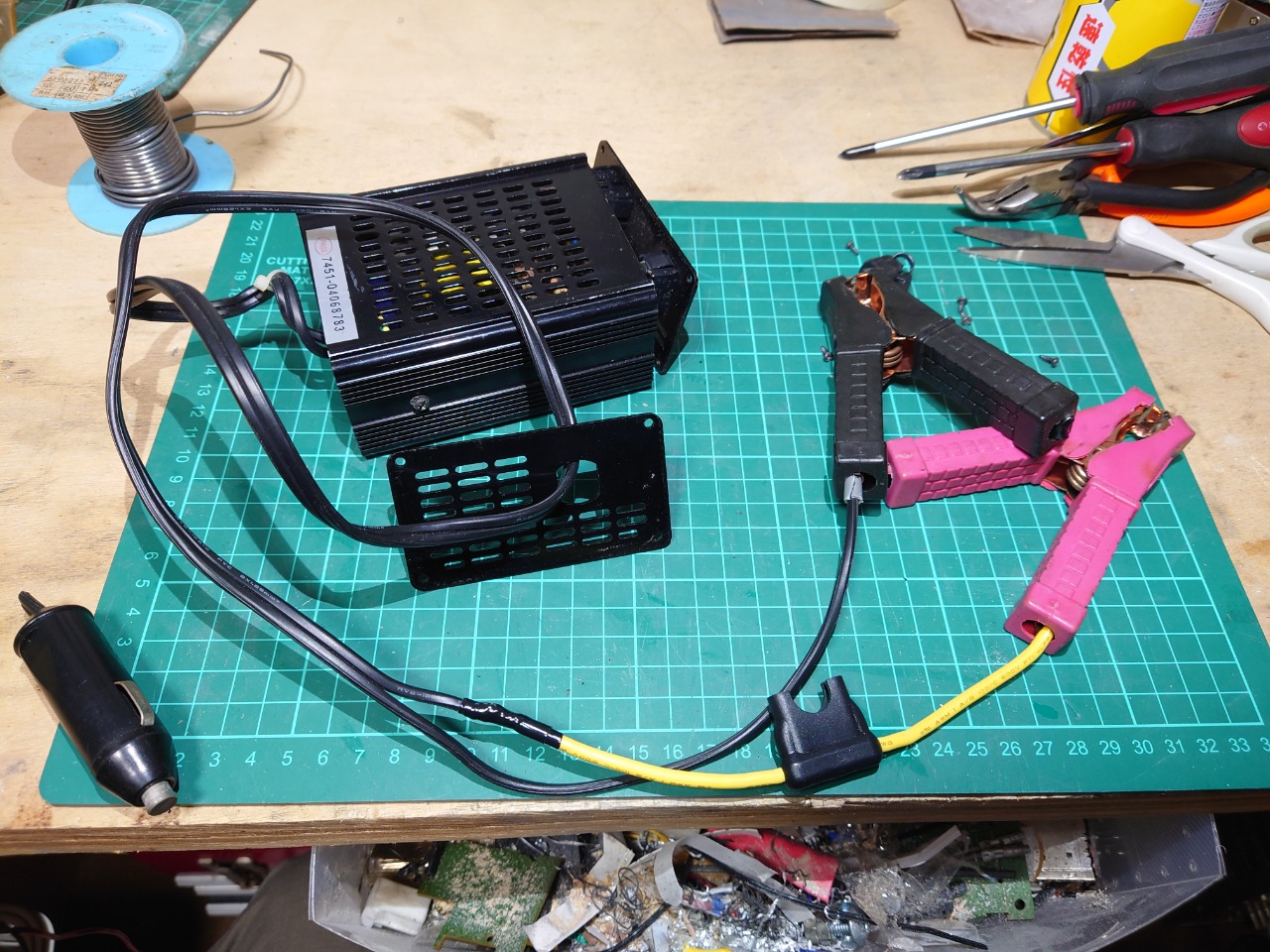

これを使ってワニ口を接続。



ハイエースの中で使用する１００Ｖの機器は、
・ノートパソコンのアダプタ
・ローテータ
・電気毛布（夜寝るときだけ）
ぐらいなもんで、しかも同時使用はほとんどありません。

インバータの差し込みが１口しかないので、複数の機器を使用するときに抜き差しが面倒。
ということで、コンセントを増設します。


ケースを開けて配線の取り出し。

コーナンで露出型コンセントを購入
トリプルコンセント　ＷＫ１０　５２５円なり

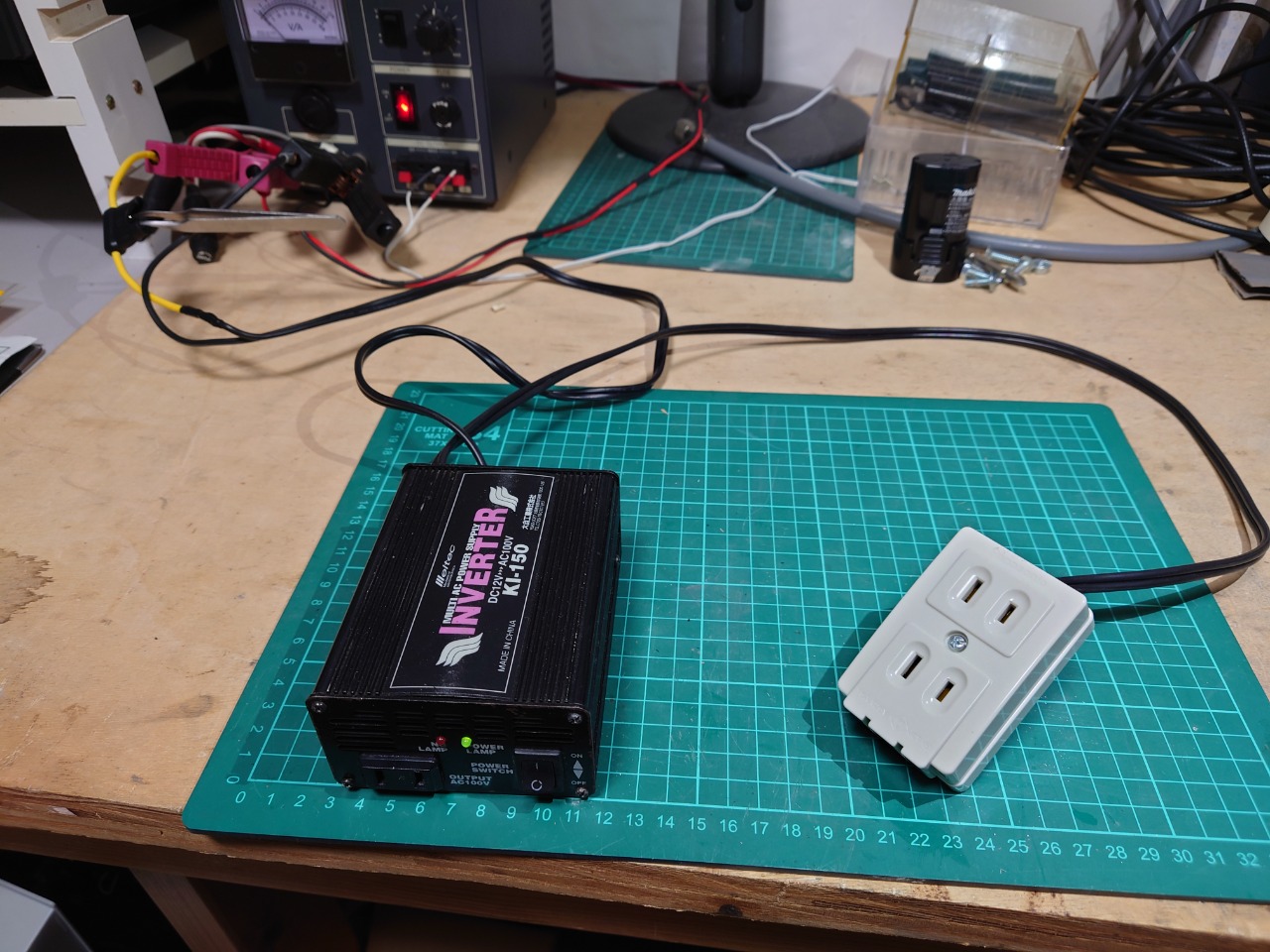

できました。

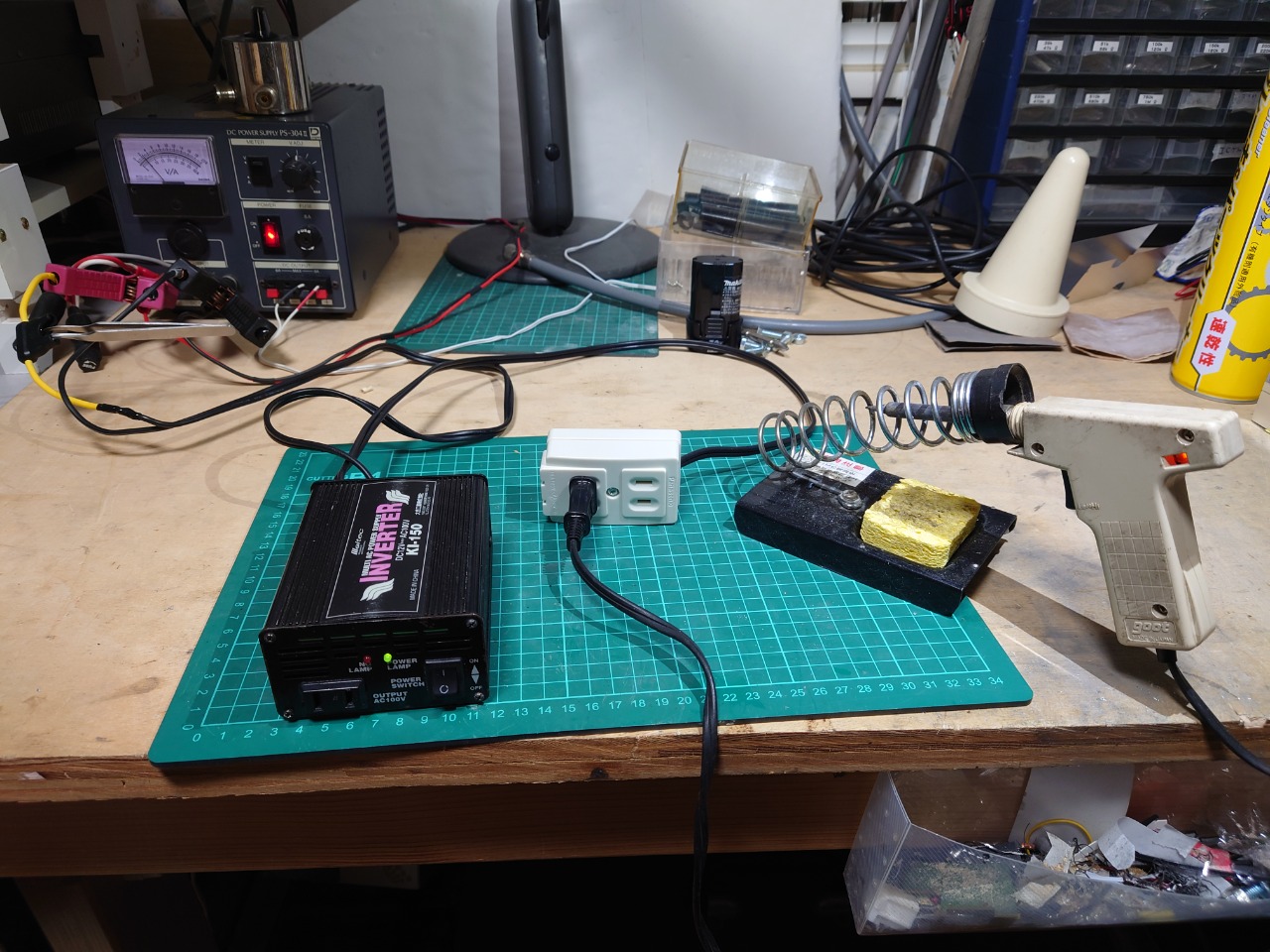

さっそく動作チェック。
安定化電源に繋ぎたいところですが、ブレードヒューズがありません。

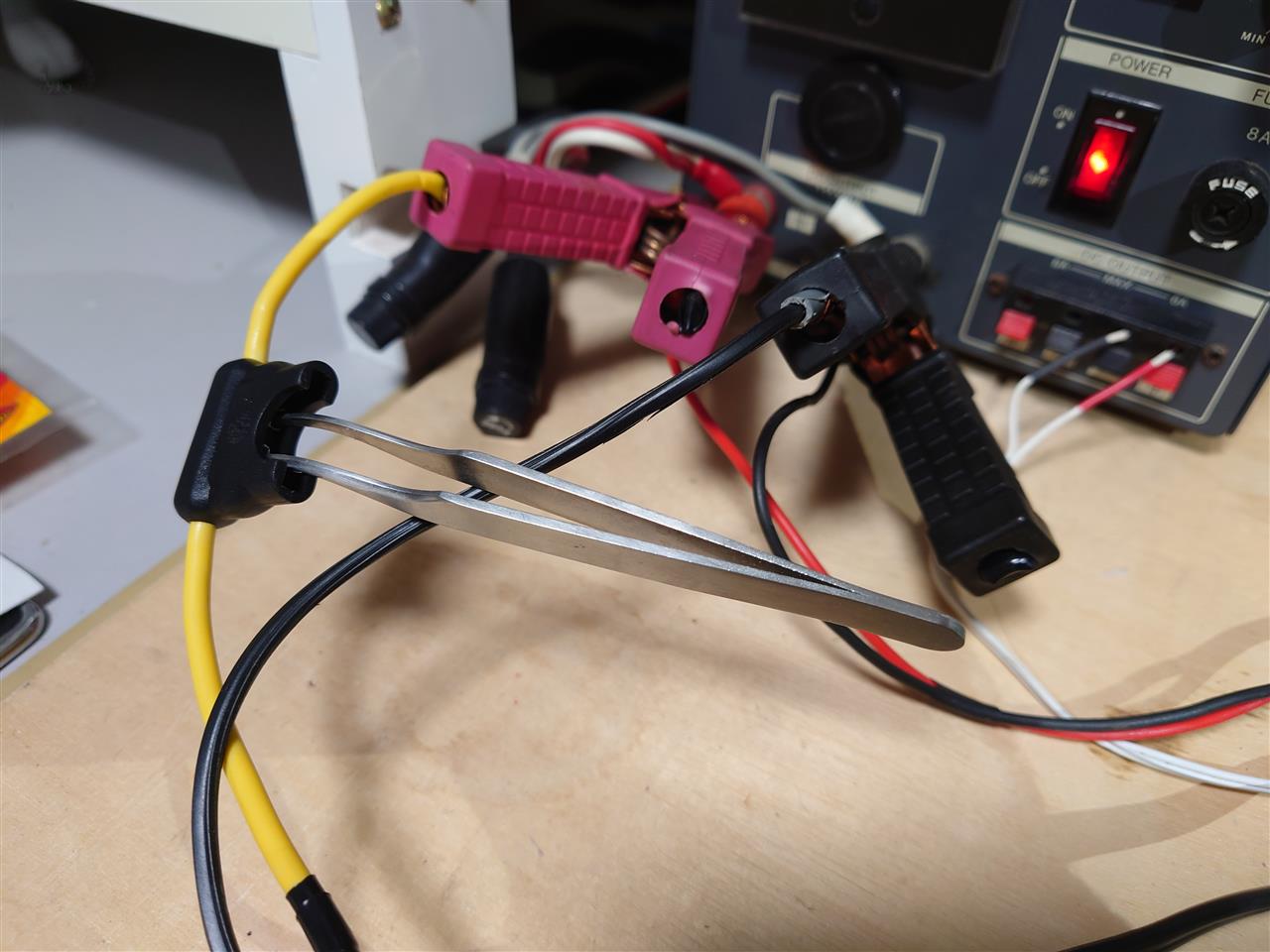

とりあえずピンセットで代用。(^^；


７０Ｗのハンダごてで確認しましたがバッチリです。

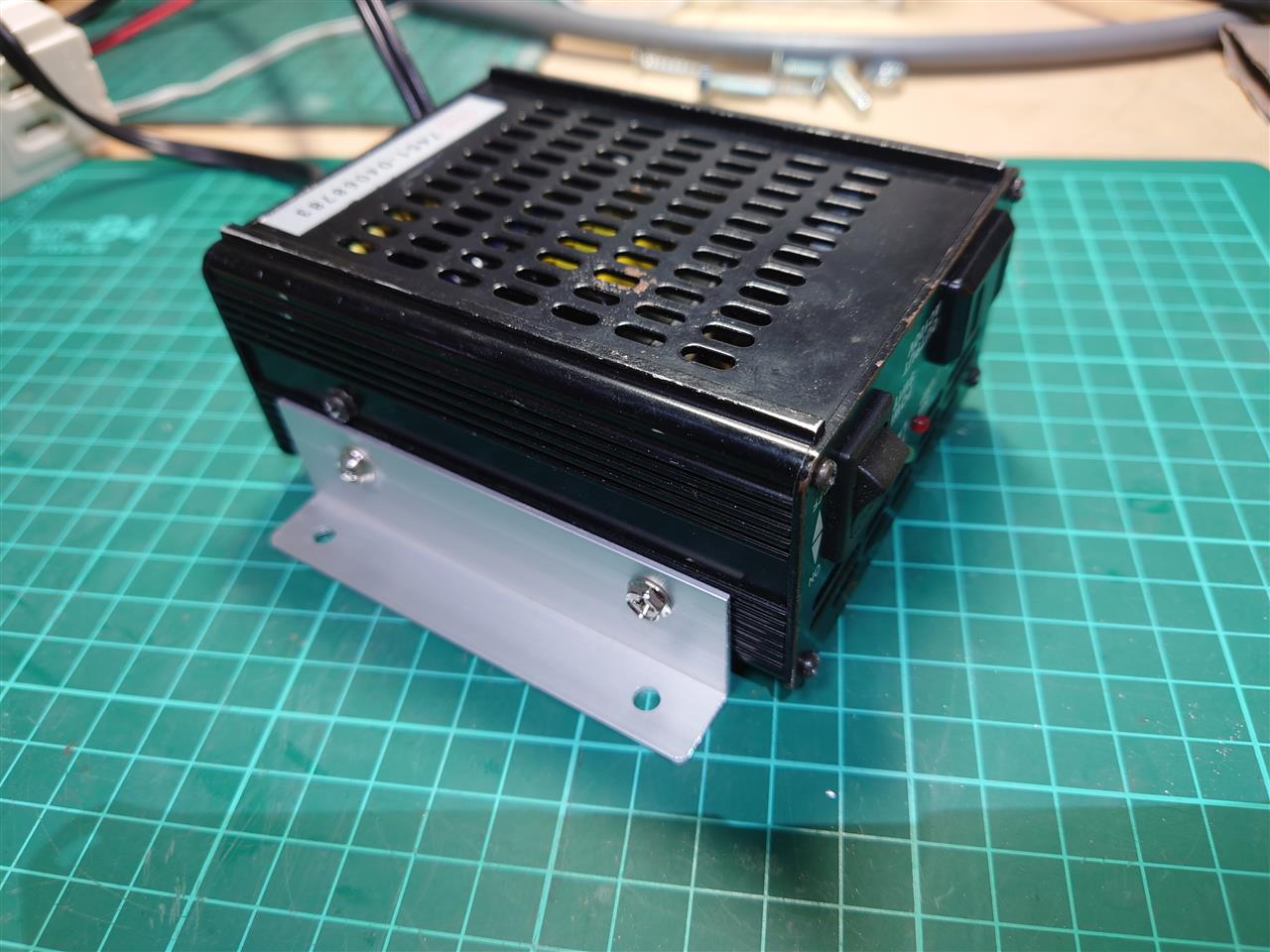

デスクに取り付けるためのステーを製作。

取付穴をインバータに開けますが、機器内に切り粉が入らないように慎重に開けます。
ケースを分解すればいいのでしょうが面倒なので・・・。



完成。

ではデスクに取り付けます。

移動運用デスクがあらかたできたのでハイエースに固定します。


固定するために取付ステーを製作。
寸法は現物合わせで作りました。

取付のためのビスをコーナンまで買いに行きました。


トラスタッピング　４ｘ１６ｍｍ　１８本入り　１４０円なり


右側の足に２か所、金具を加工して取り付けました。

これは、

無線機のラックにタイラップ止め。
細めのタイラップですが、ちょっとでも固定場所が多いといいかなと。



デスクと車両を固定。

ねじ止めの相手は樹脂トリムですが、複数個所で留めているので結構頑丈に固定できてます。


いい感じにできました。


右の足には同軸ケーブルを収納。


左の足にはダイソーでトレイを調達してきました。
デスクは適当に作りましたが、それに合うピッタリサイズのトレイがありました。
飛び出し防止のストッパーを作らないといけませんが。


ダイソーで気になってた商品もこの機会に購入しました。


ミラーデジタル時計　ダイソー高額商品　５００円なり

自光式で、ある程度文字が大きい時計があればいいなと思っていました。
単３電池３本使用ですが、これはあくまでもバックアップ用みたいで、基本ＵＳＢ電源に接続して使うみたいです。
また無線機のレイアウトが決まったらおいおい設置しようと思います。
