昨日は休みでした。

４３０ＭＨｚに続き、１４５ＭＨｚの八木アンテナを上げました。


今回設置したのは無電テレビ工業製の７エレ八木アンテナ

だいぶ前にデットストック品を入手していました。

聞いたこともないメーカーですが、確かに１９７０年代のＣＱ誌を見ると広告が載っていました。


取説も付属。
水にやられてボロボロですが。(^_^;)

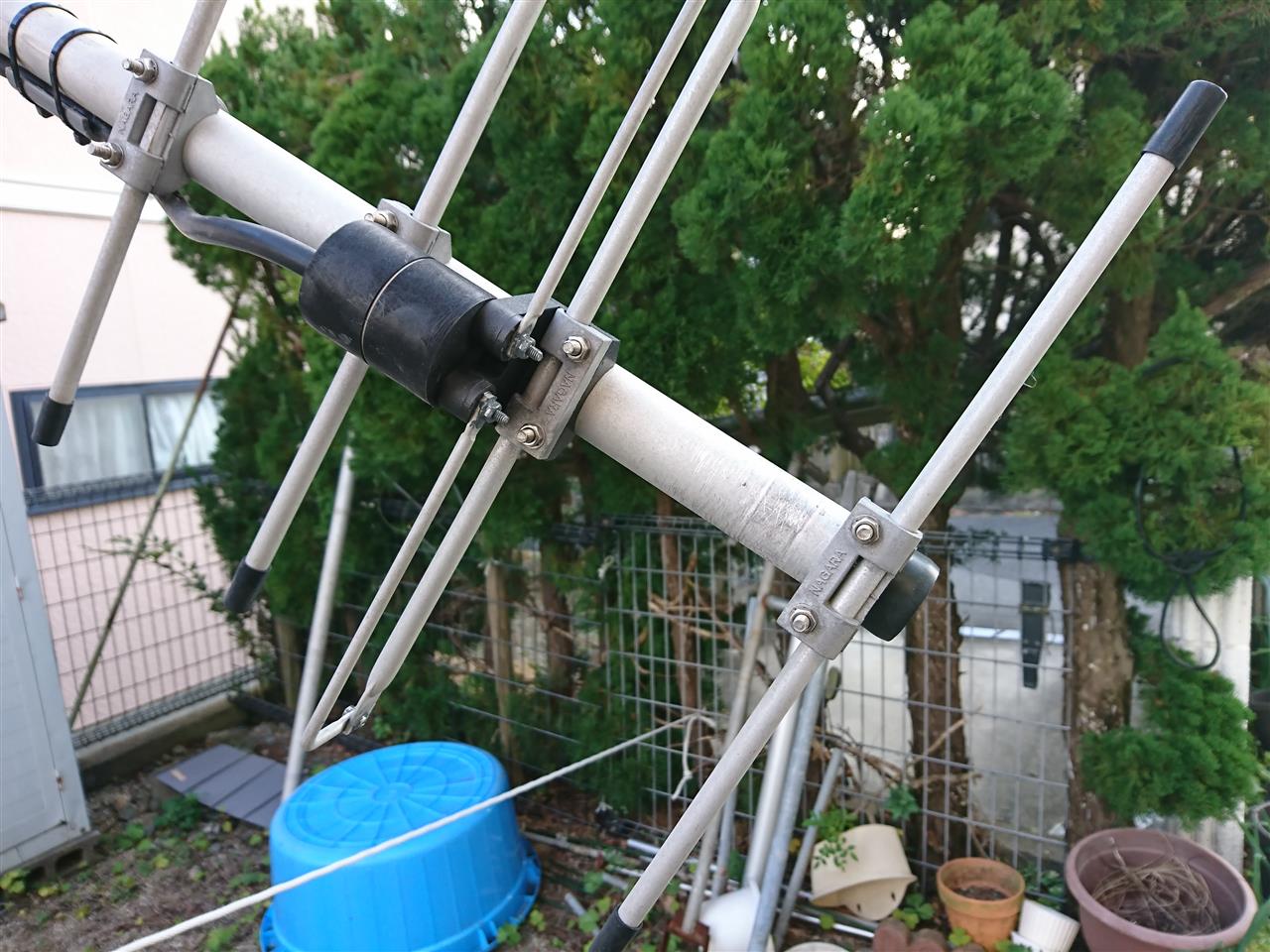

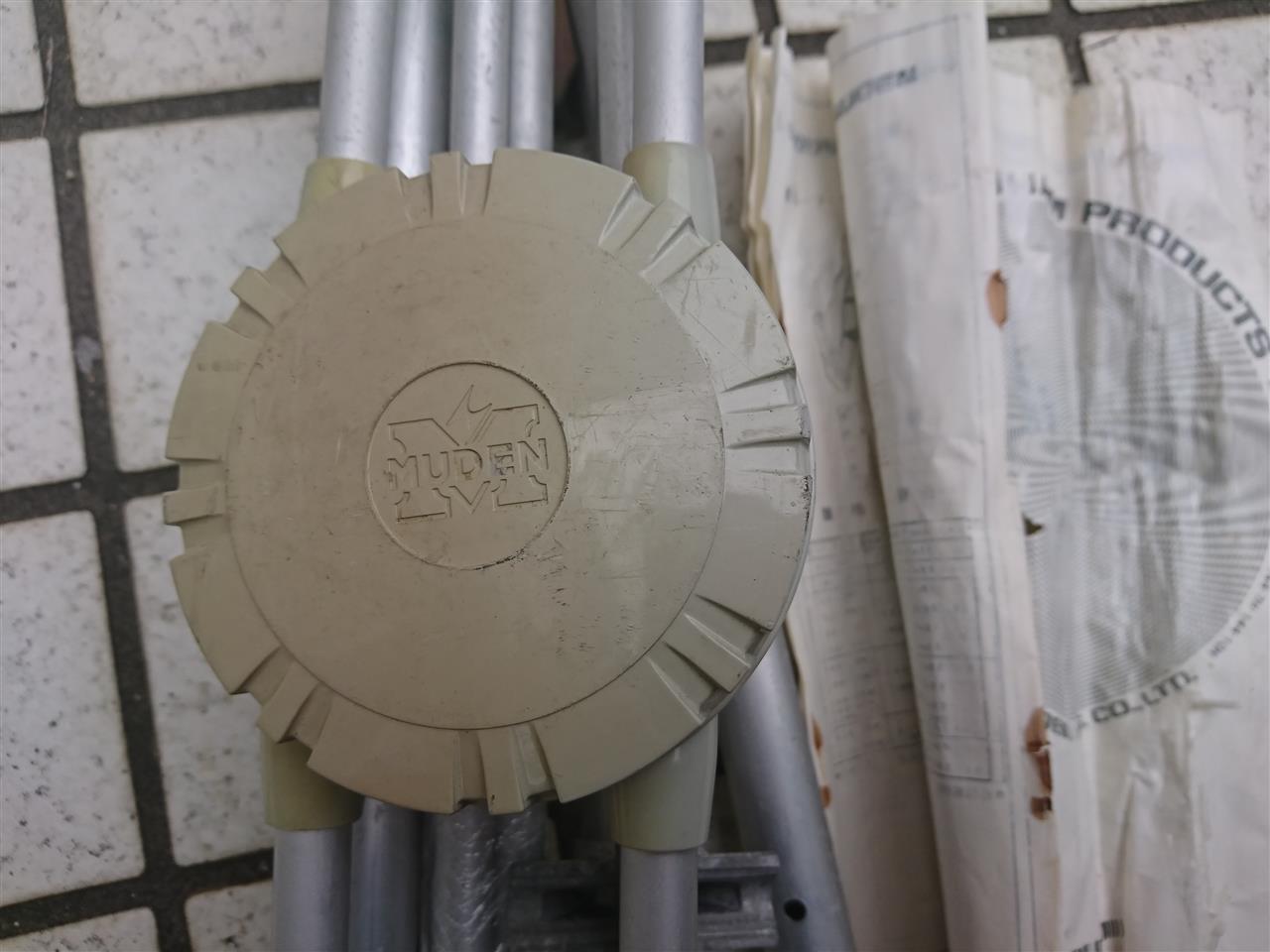

給電部はウエーブハンターのように丸いＢＯＸになっています。
中が見たくて蓋を開けようとしましたが、硬くて回すことができませんでした。


給電部の底はこんな感じ。
「局方向」という表示が時代を感じさせます。


コネクタの中心電極部の「割り」面白くないですか？
こんなの初めて見ました。

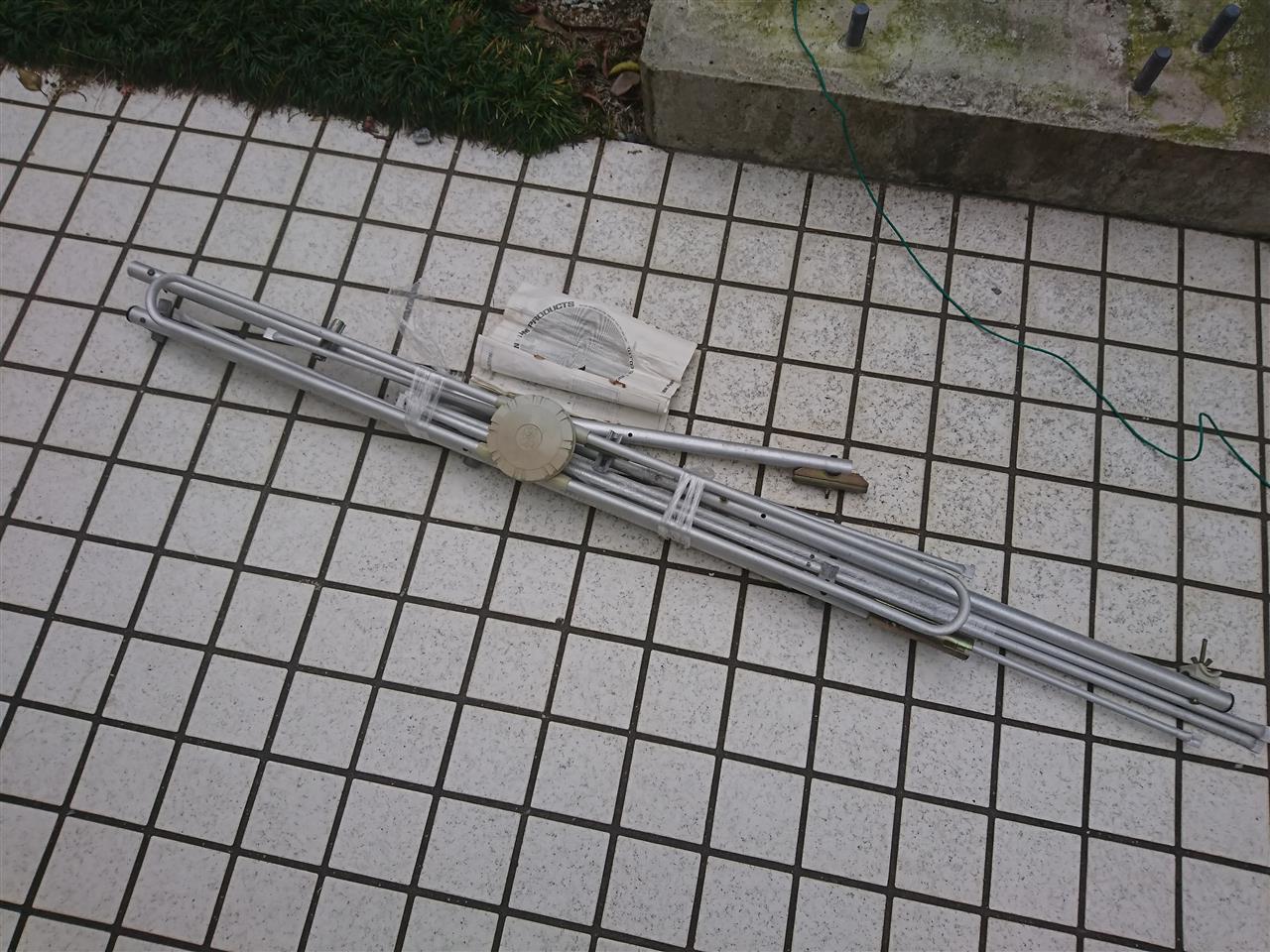

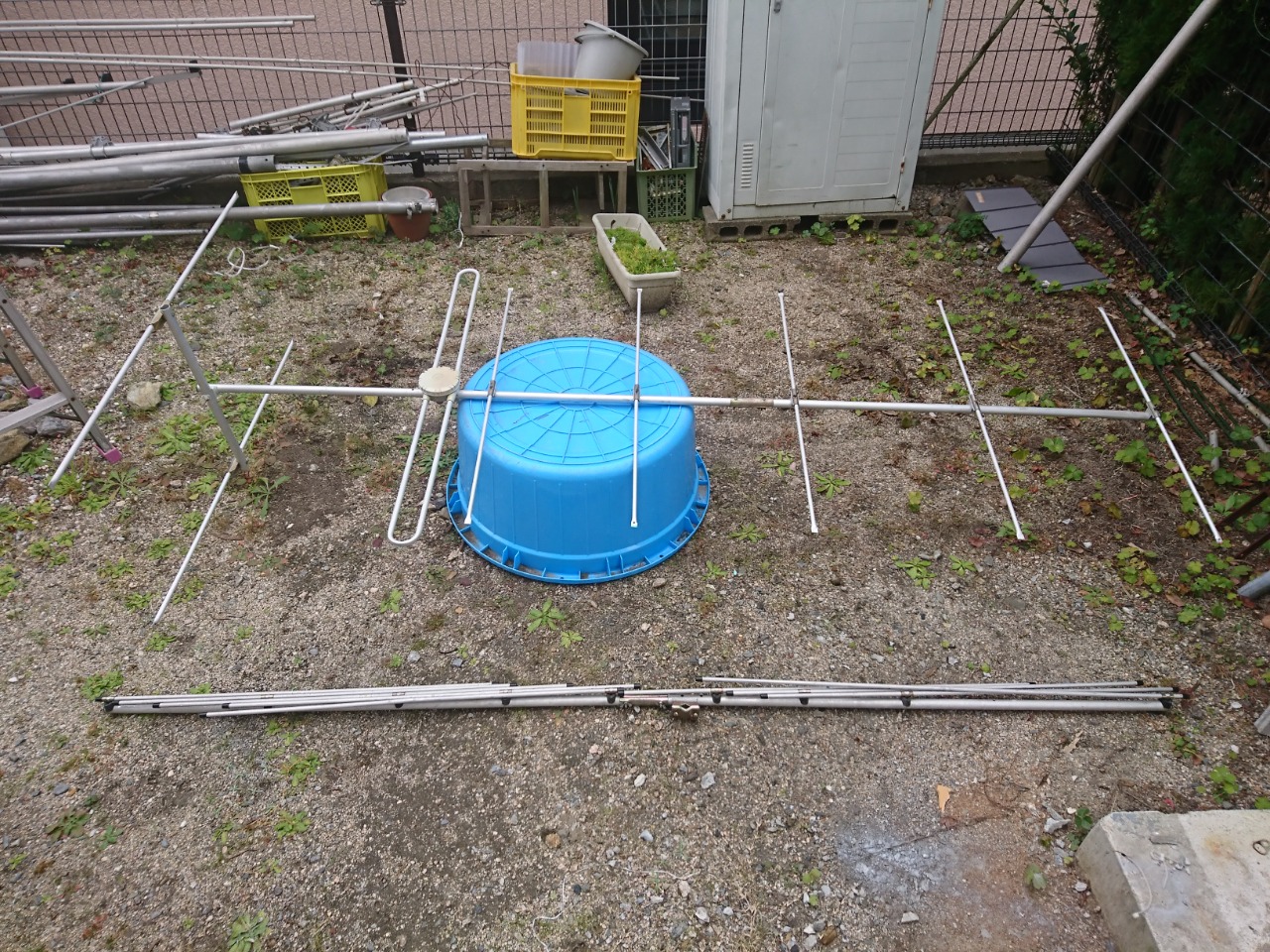

さっそく組み立ててみました、７エレ八木アンテナ。
反射器は棒２本ありますが、１エレメントとみなされるようです。

長さは手前においてあるマスプロ　ウエーブハンターの１０エレとほぼ同じ長さです。

構造はかなり華奢で、ちょっと触っただけですぐにエレメントの整列状態がバラバラになってしまいます。
基本的にＴＶのアンテナと同じ構造なので、蝶ネジで取り付けてある簡易なものなのでしかたありませんが。


さて、給電部を付けるときにちょっと悩みました。
蝶ネジ２本で止めるのですが、ブームには穴が３本開いています。
どうも７５Ωと５０Ωの違いで取り付け場所が変わってくるみたい。


取扱い説明書はボロボロで肝心な場所が読めない。ｏｒｚ


でも、なんとなく５０Ω給電のときはこっちかな？


さて、いまから引っ張り上げます。


いろいろ省略で乗りました。
（５０ＭＨｚの２エレＨＢ９ＣＶも取り付けました)
昨日の作業はこれで終了。


先ほど、同軸ケーブルにコネクタを取り付けて、無線機につなげました。
ＳＷＲは１．２５とまずます。

ＧＰと八木で切替えながらワッチしています。

４０ｋｍ離れたＯＭさんの電波を受信すると、
ＧＰ（Ｘ７００Ｈ）でＲＳ５４、無電八木でＲＳ５５でした。

ＧＰと無電八木のゲインはさほど変わらないのと、
八木の同軸が５Ｄ－２Ｖだからあんまり八木のメリットがないようです。

昼から自己融着テープを買いに行ってきました。


アンテナを持ち上げる前に同軸ケーブルを接続します。
さっそく買ってきた自己融着テープを使います。

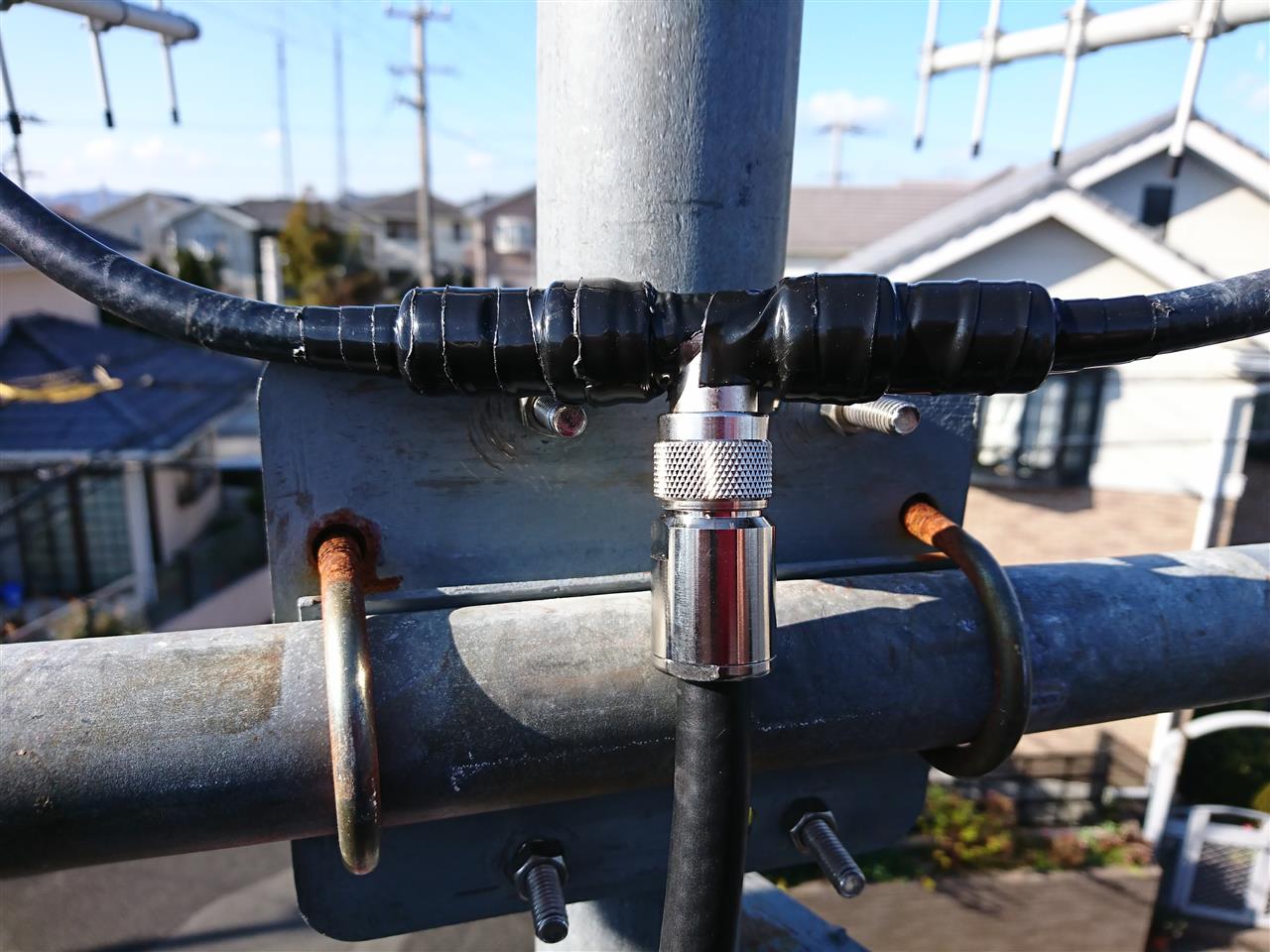

このＴ字の部分、なかなか巻くのが難しい。


なんとか巻けました。
その上からビニルテープを巻きます。


いつもビニルテープの巻き終わりには、外れないようにタイラップで止めています。

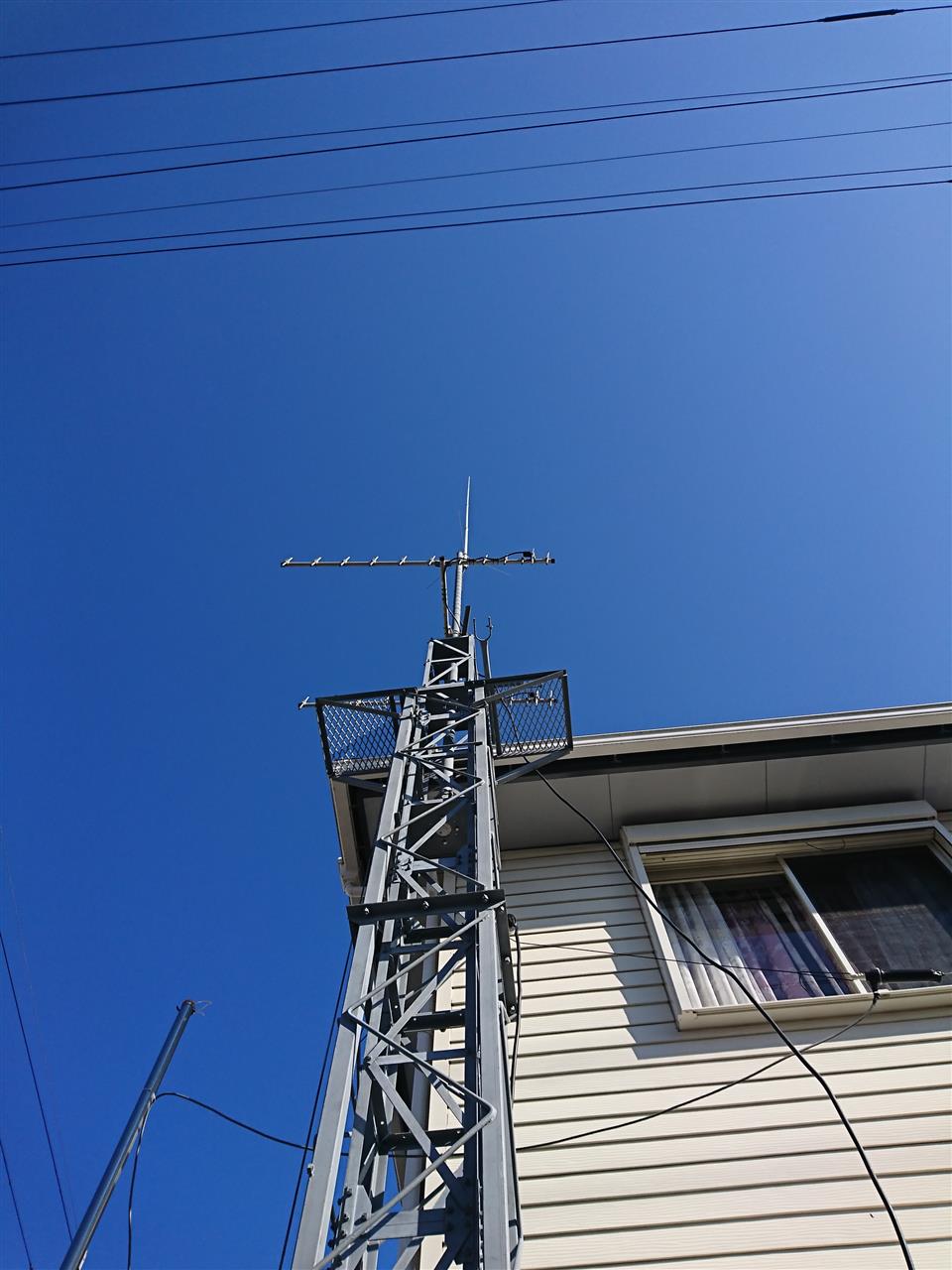

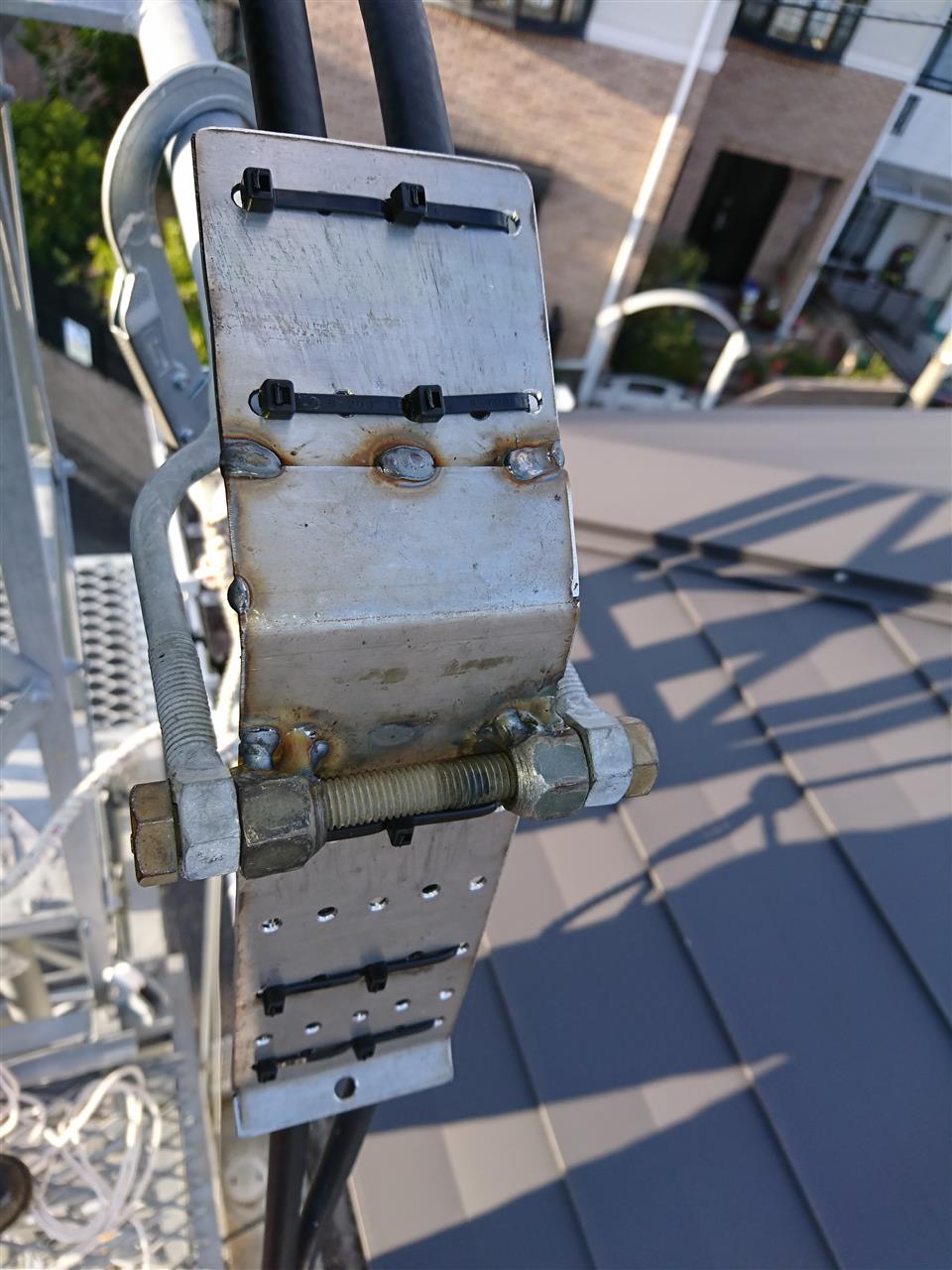

アンテナをマストの上の方まで押しあげて固定しました。
ふう、やれやれ。

上から順番に同軸ケーブルをタイラップでマストに縛っていきます。


さて、ケーブルガイドのところまできました。


前に作ってあったコイツを使うときが来た。
果たして使えるのか！？


付けてみました。
なかなかいい感じ。


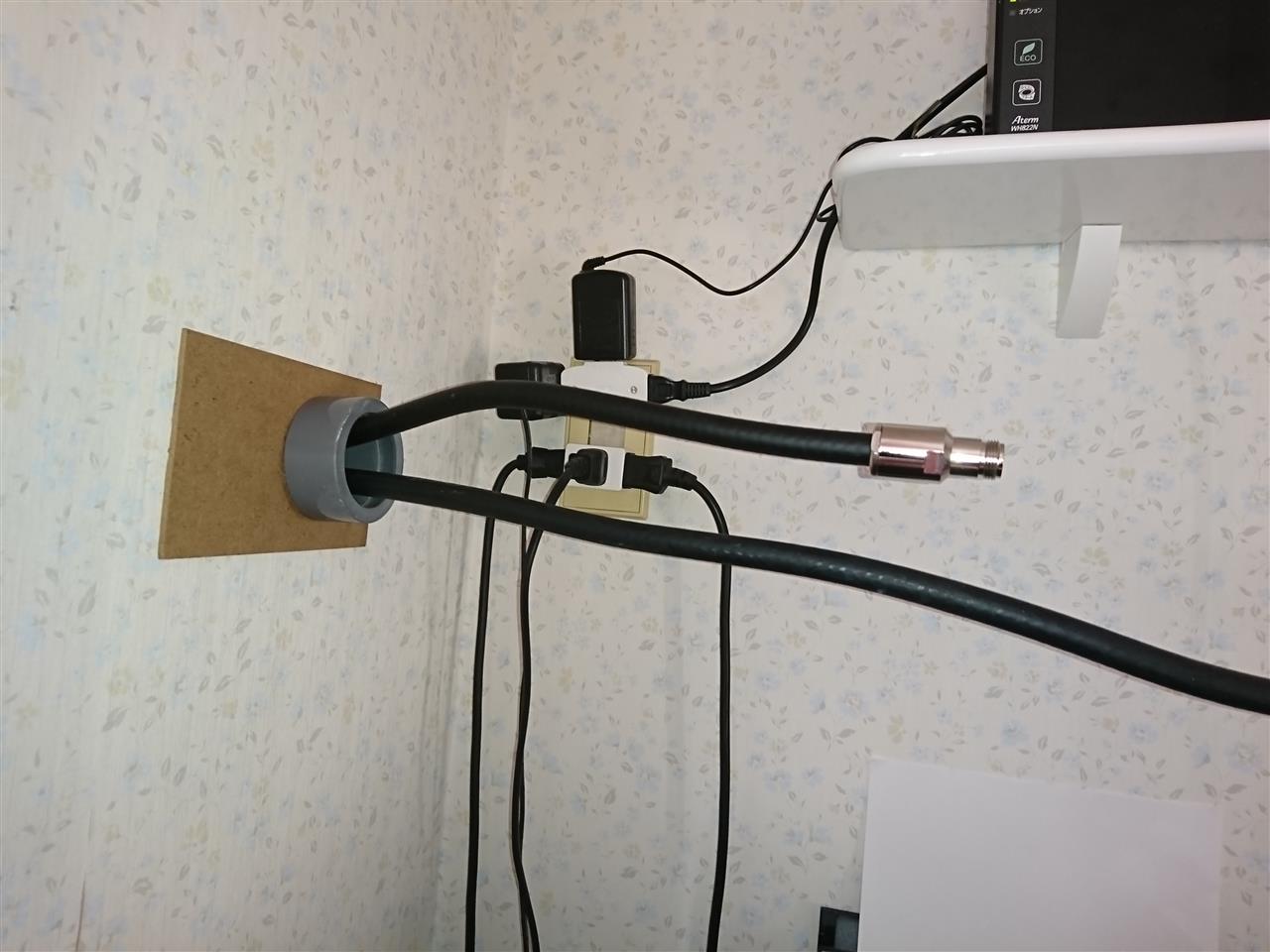

後ろはこんな感じ。
穴はこんなにも要りませんでした。


これぐらい同軸ケーブルの余裕を持たせておいたらいいかな？

まだ１４４ＭＨｚとか５０ＭＨｚとかアンテナを付けたいので配線の仕上げはまた今度です。

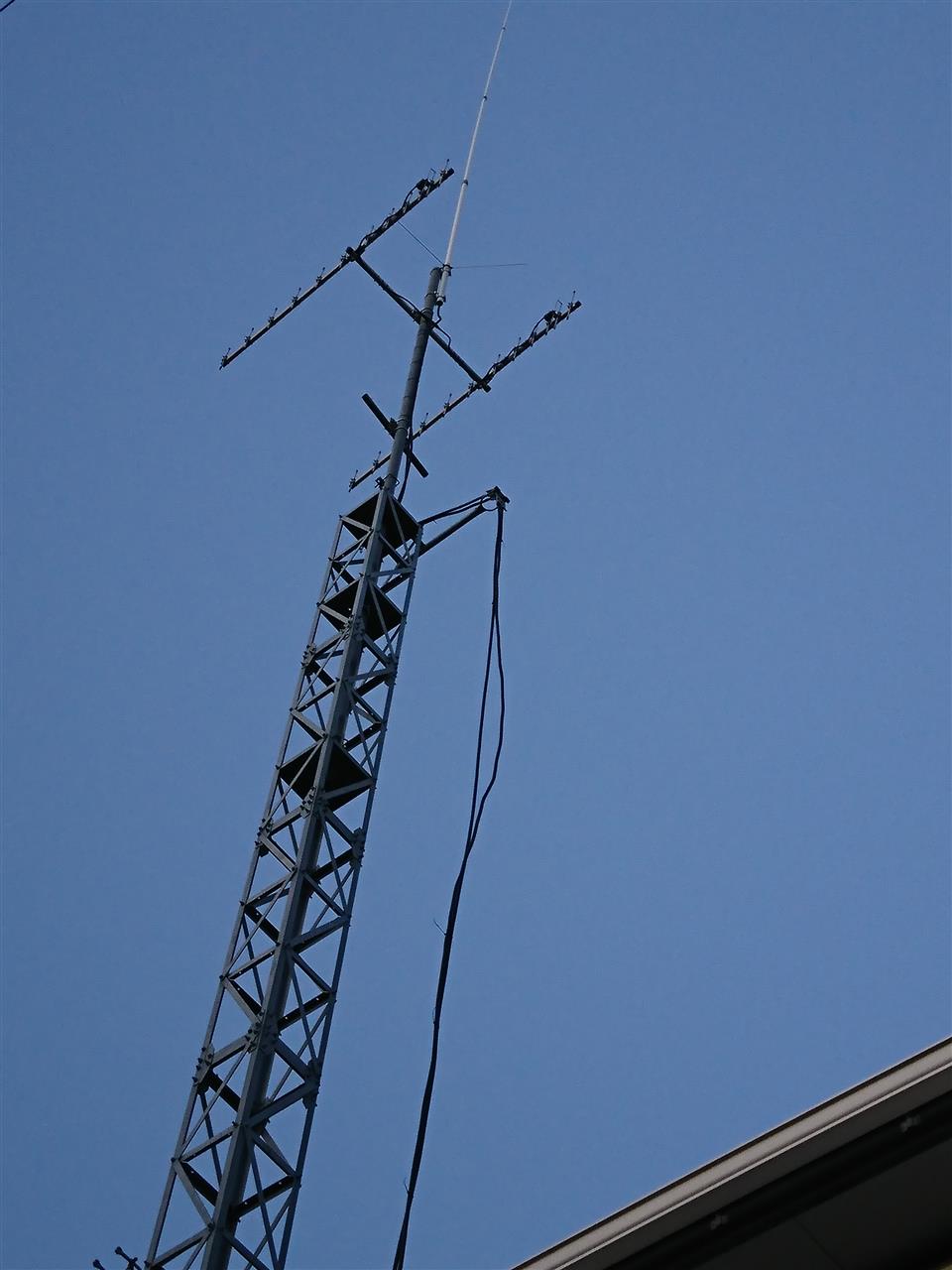

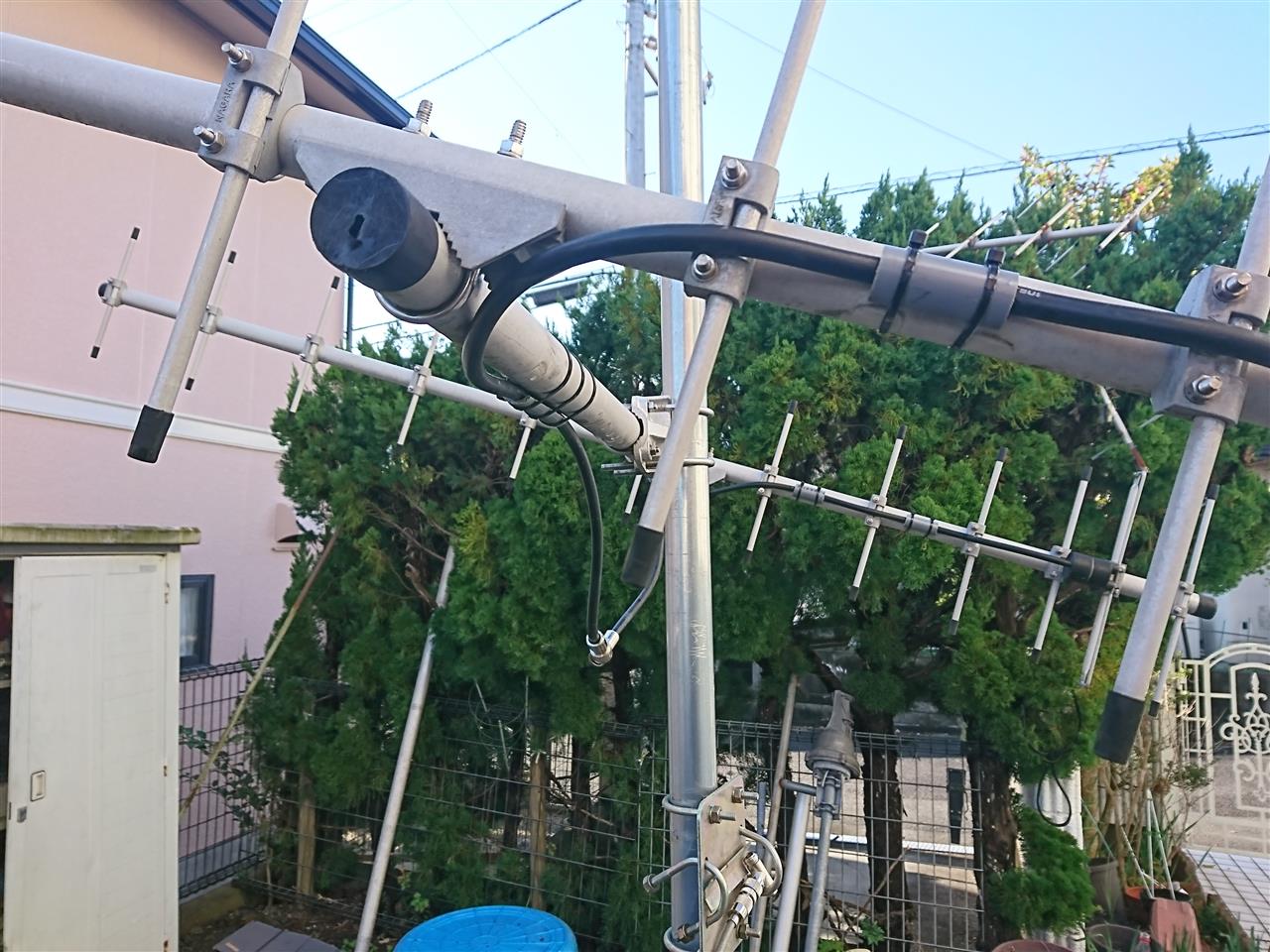

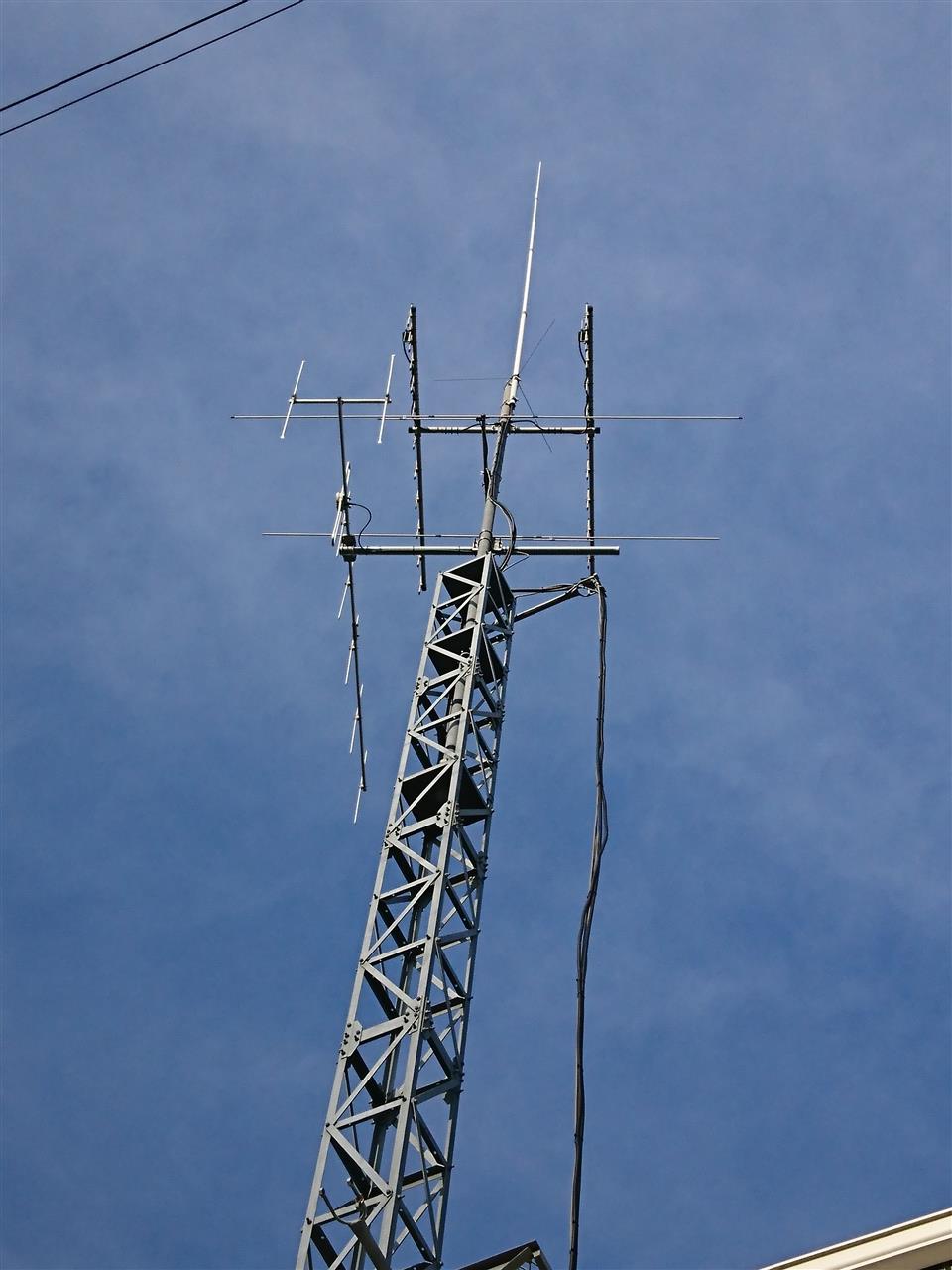

クランクアップして下からみた図。


あぁ！

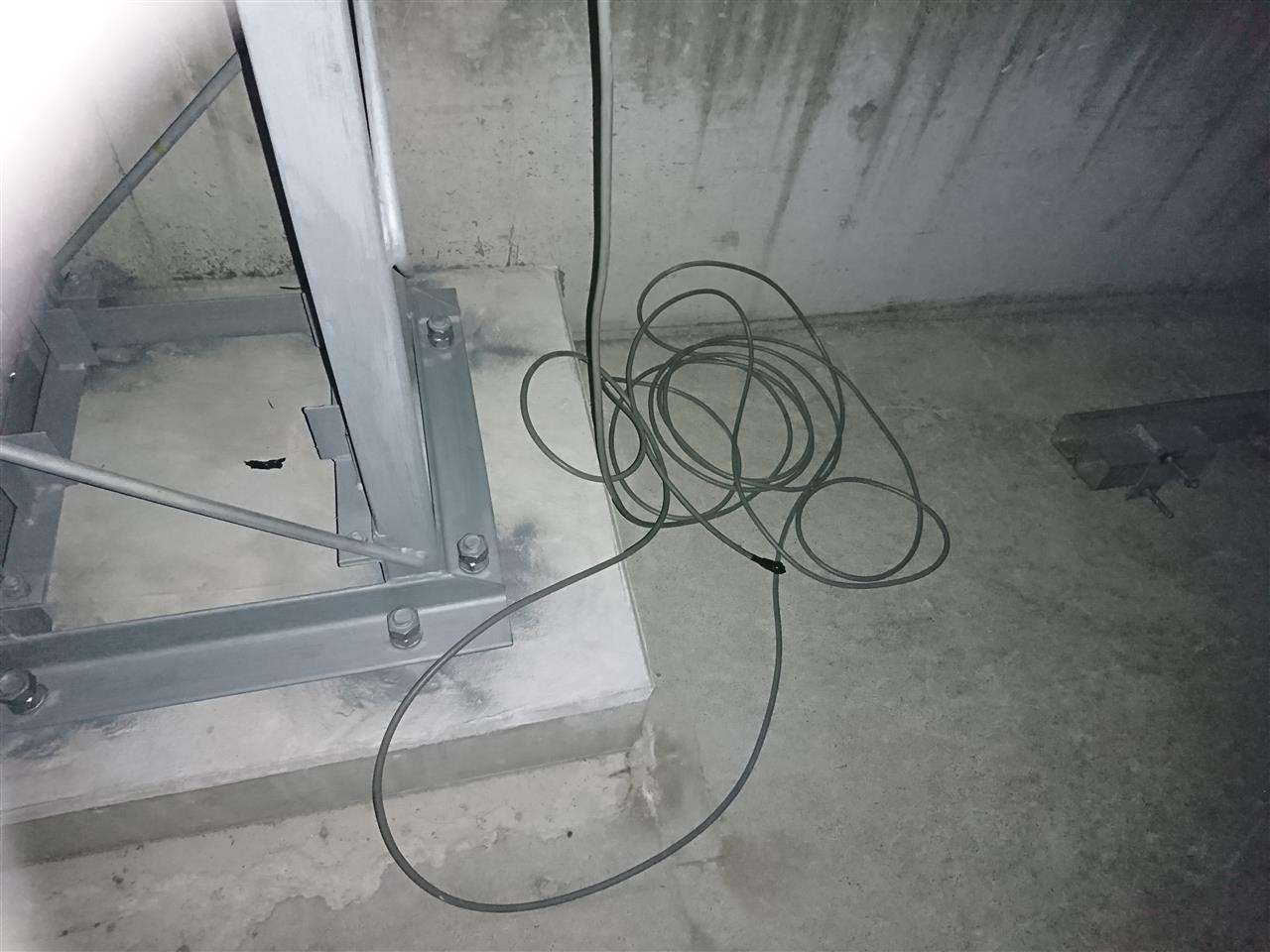

直接、無線機からアンテナまで１０Ｄ－ＦＢでいこうとしたから１０ｍでは足りんかった。ｏｒｚ
うすうす気づいてはいましたが・・・。（－－；



気を取り直してローテータの配線をします。

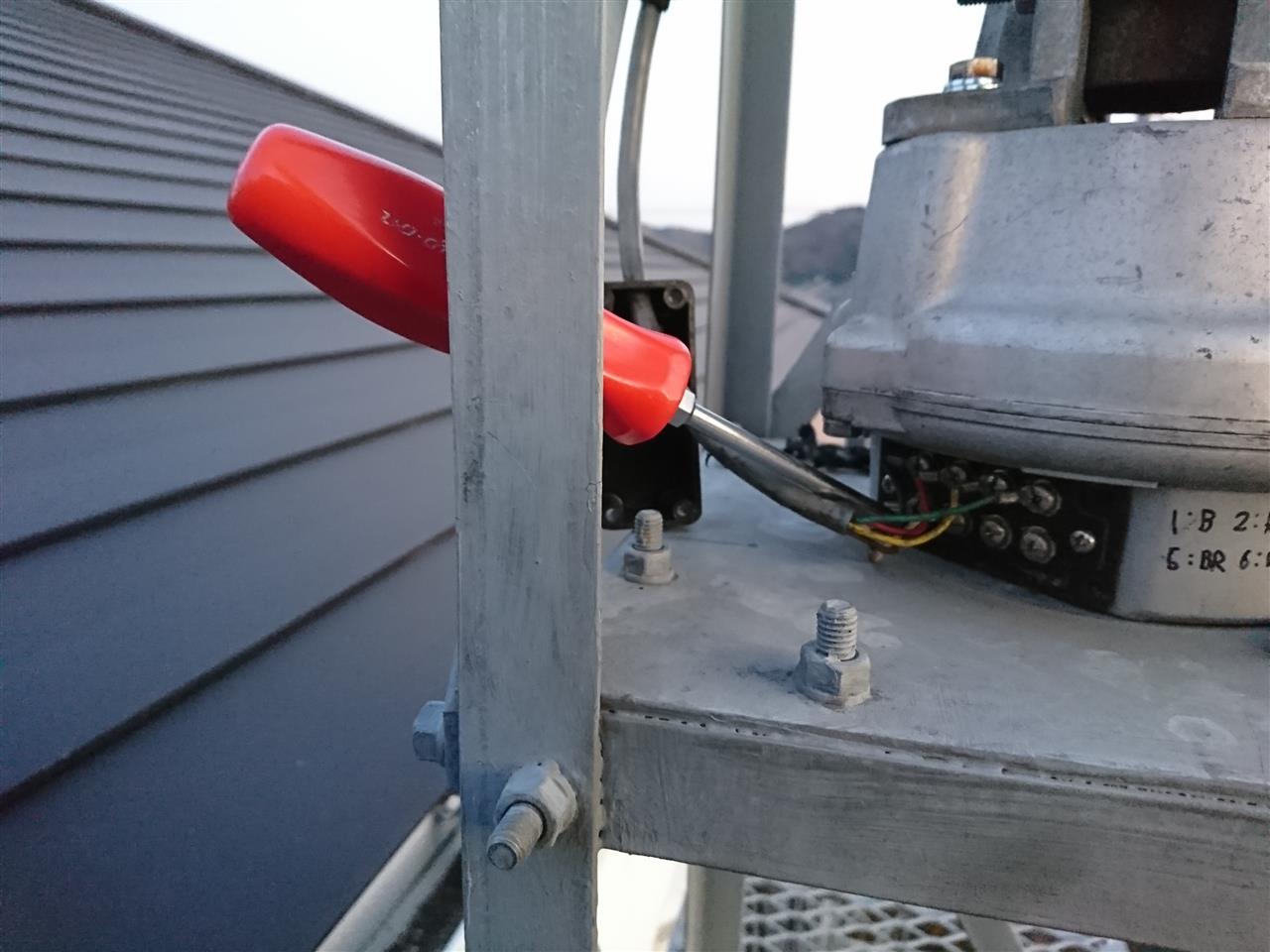

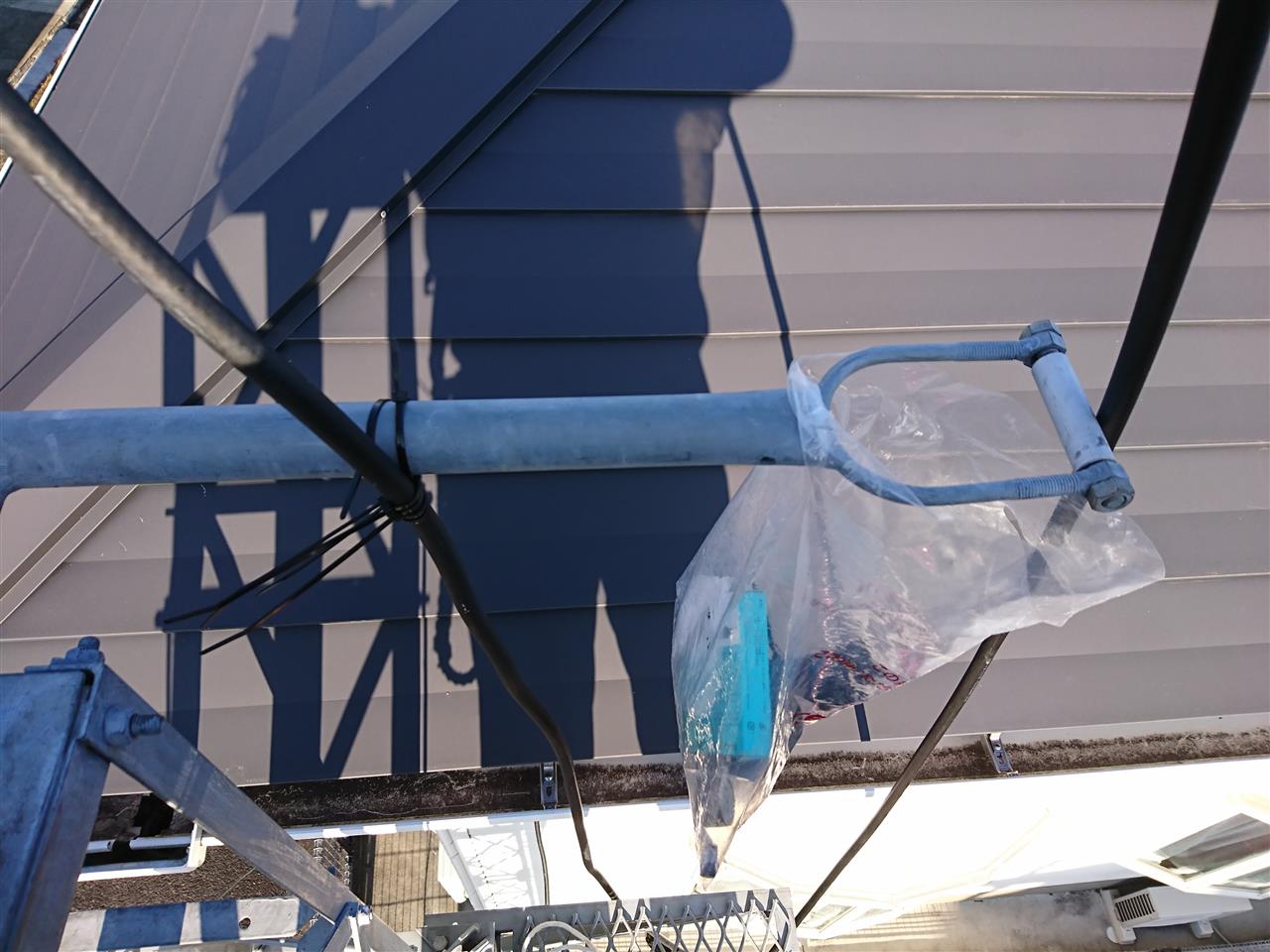

持って上がったこのドライバーでは長すぎて端子が締められませんでした。

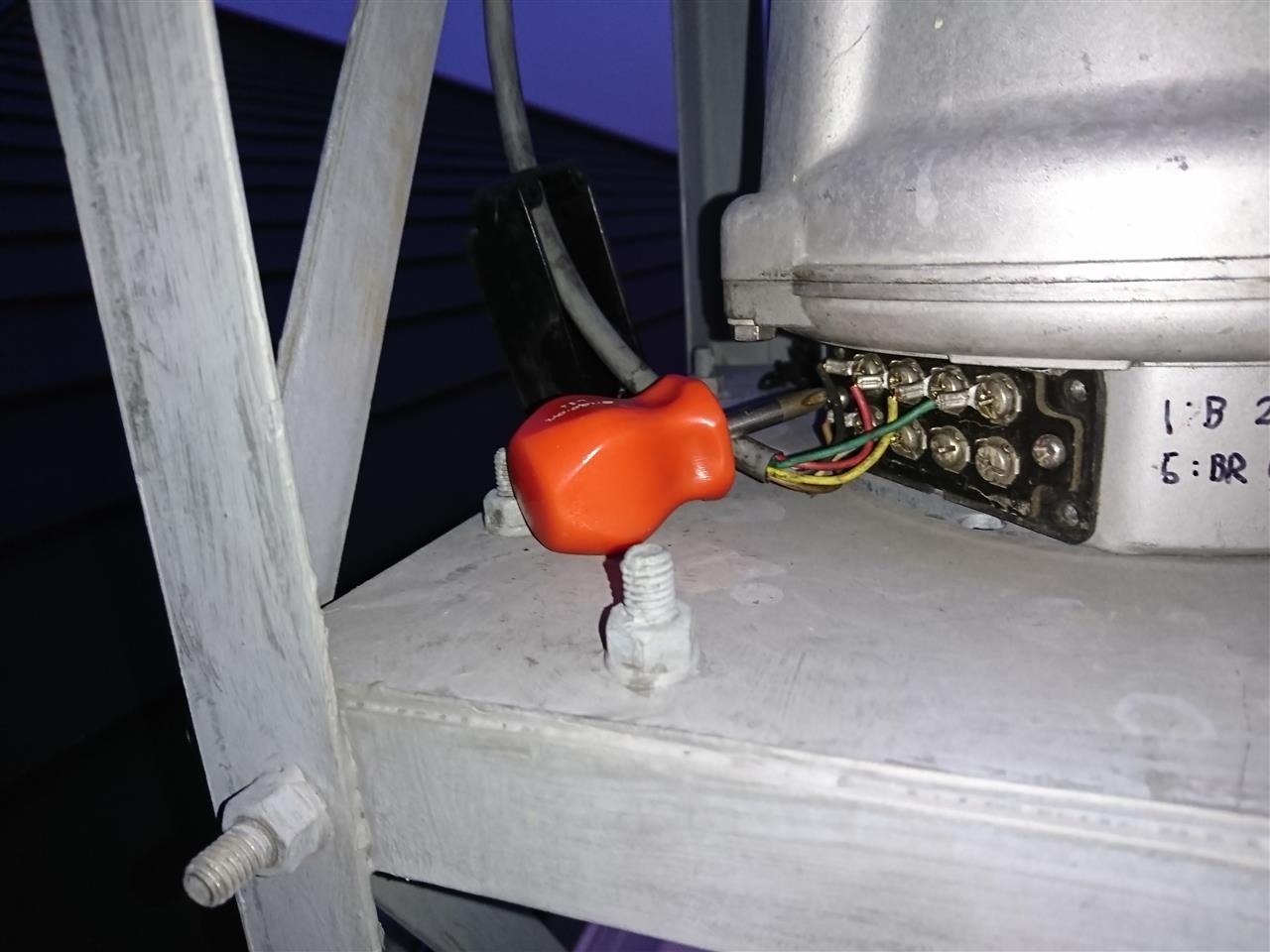

しかたなくスタッビドライバーを取りに行って締め付け。
もう辺りは暗くなってきました。


ローテータの配線を処理もそこそこに、すっかり暗くなったのでここで終了。


今日の作業はおしまい。

続きは明日、出勤前にやろう。

ここ最近、出勤前にアンテナの調整をしていました。


エレメントの寸法をキッチリと設置要領書通りにあわせました。


せっかく這わせた塩ビパイプの同軸プロテクタも取り外し。

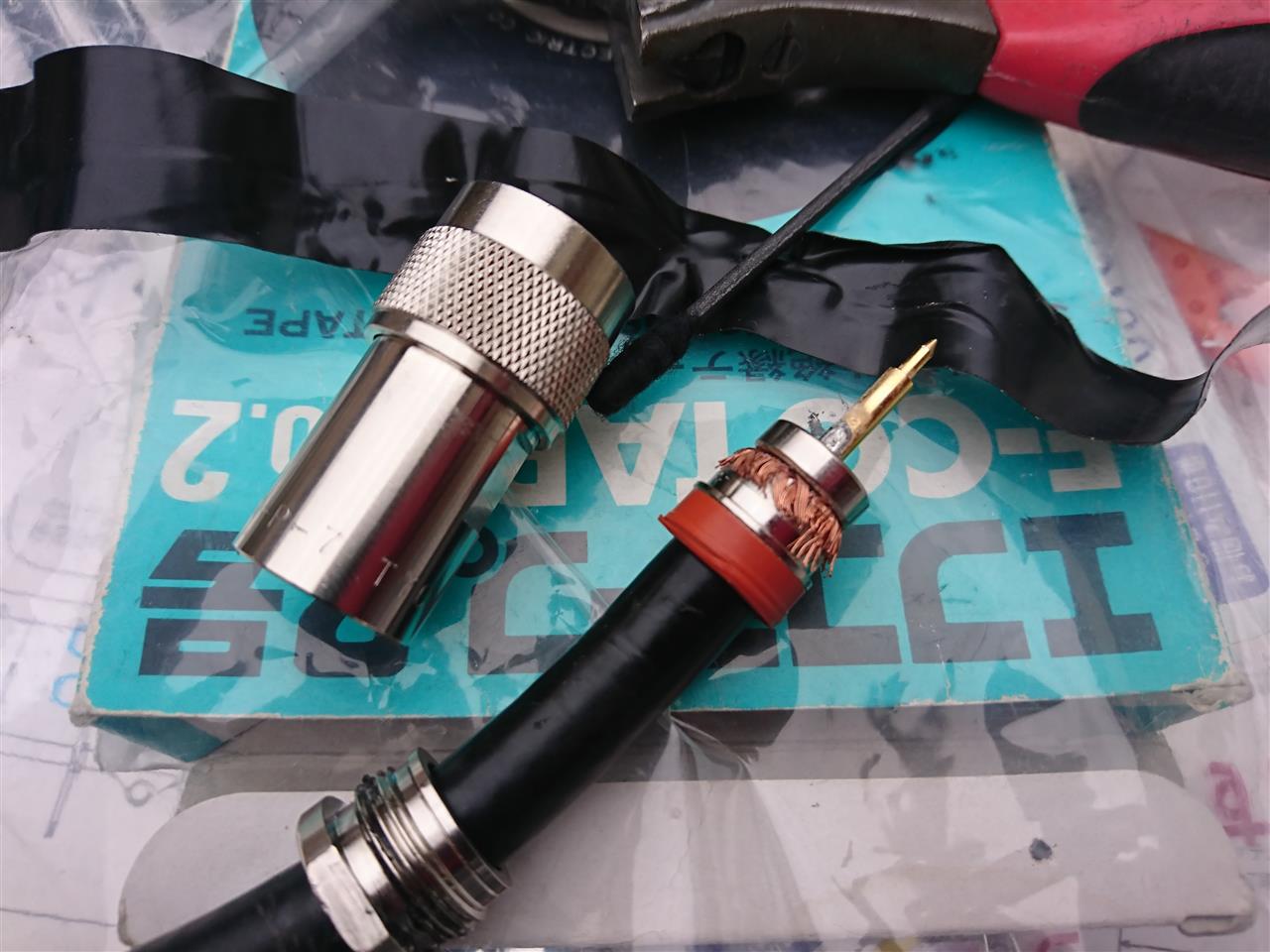

給電部からきている同軸のＮ型コネクタも分解して点検しました。
特に問題なさそう、良かった。

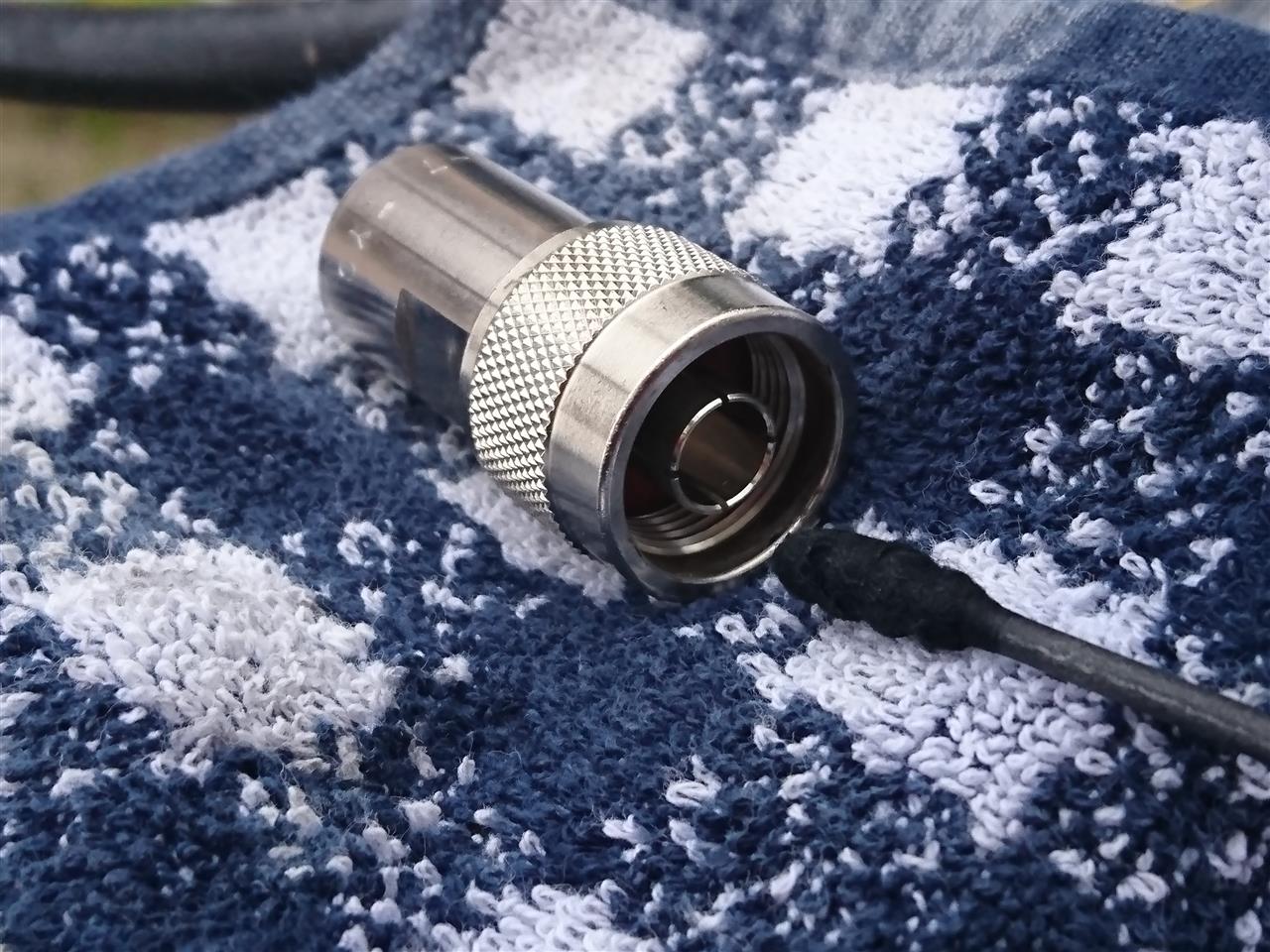

綿棒でクリーニングしました。

・・・と昨日までコツコツ作業していて、今日は休み。


いよいよ八木をタワーにあげたいと思います。
昨日とはうって変わって、天気も良く風もありません。
絶好のアンテナ工事びより。

では、上げる前にアンテナのＳＷＲチェックをします。

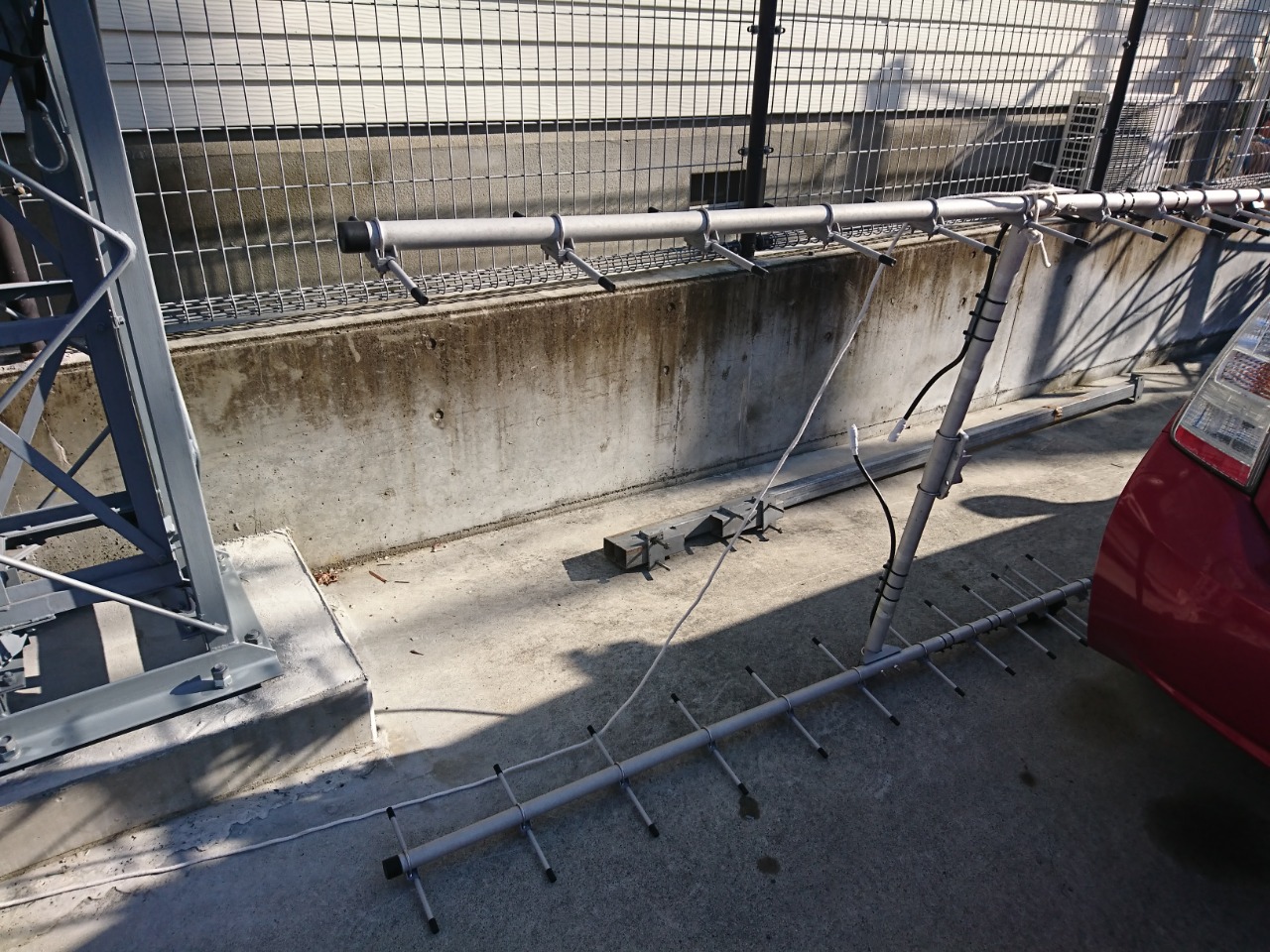

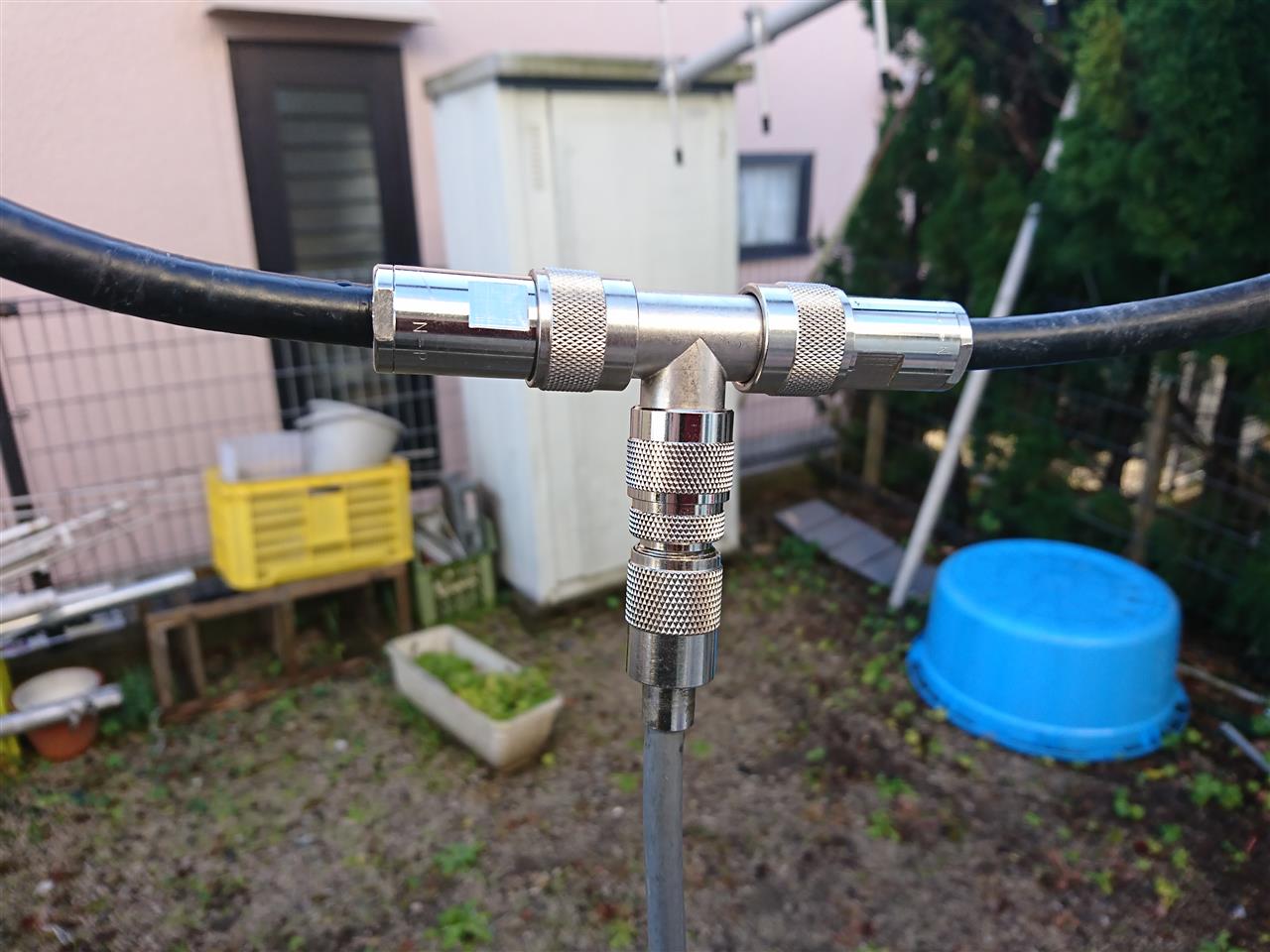

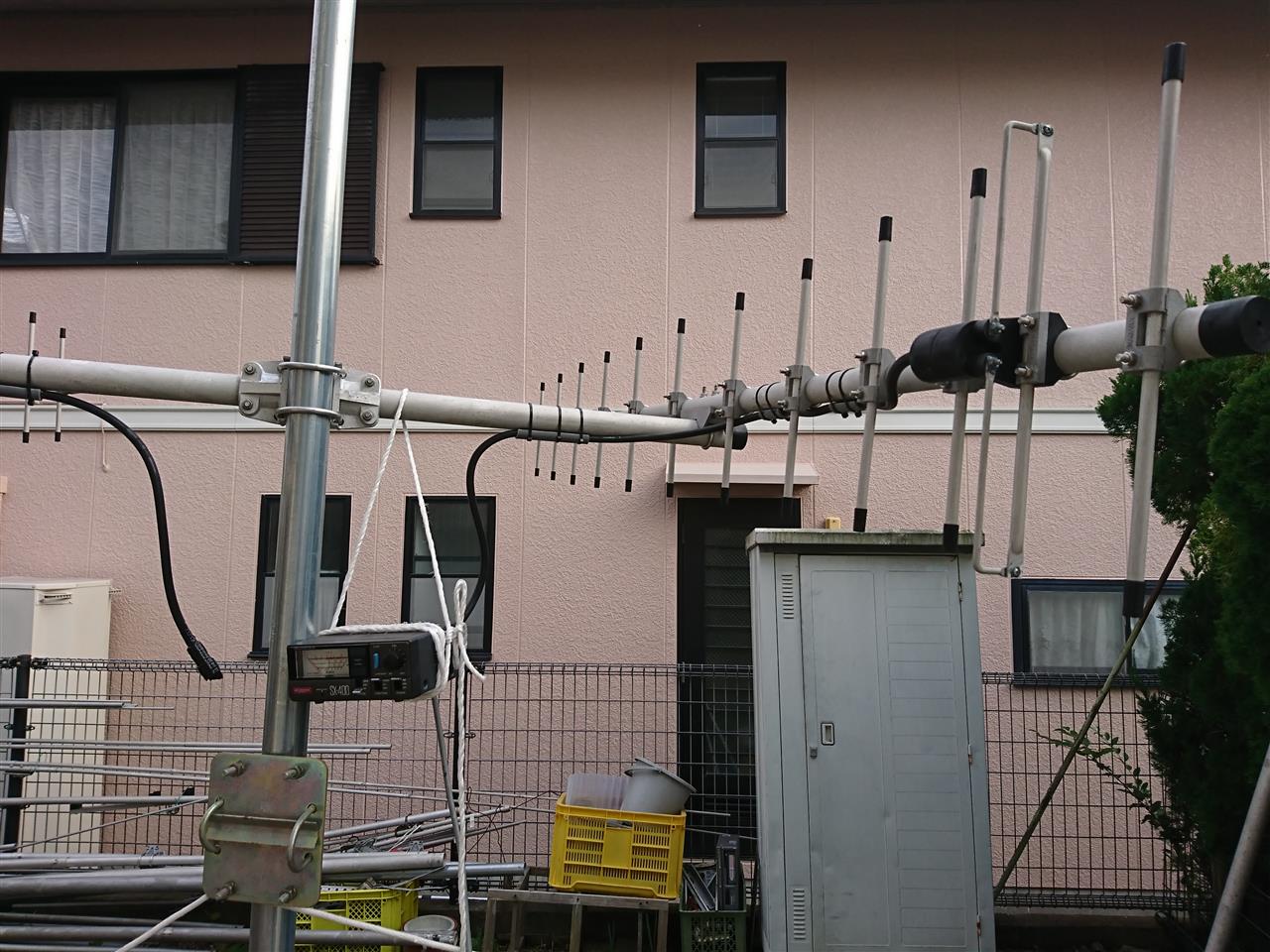

スタックにすべくＴ型コネクタで接続。

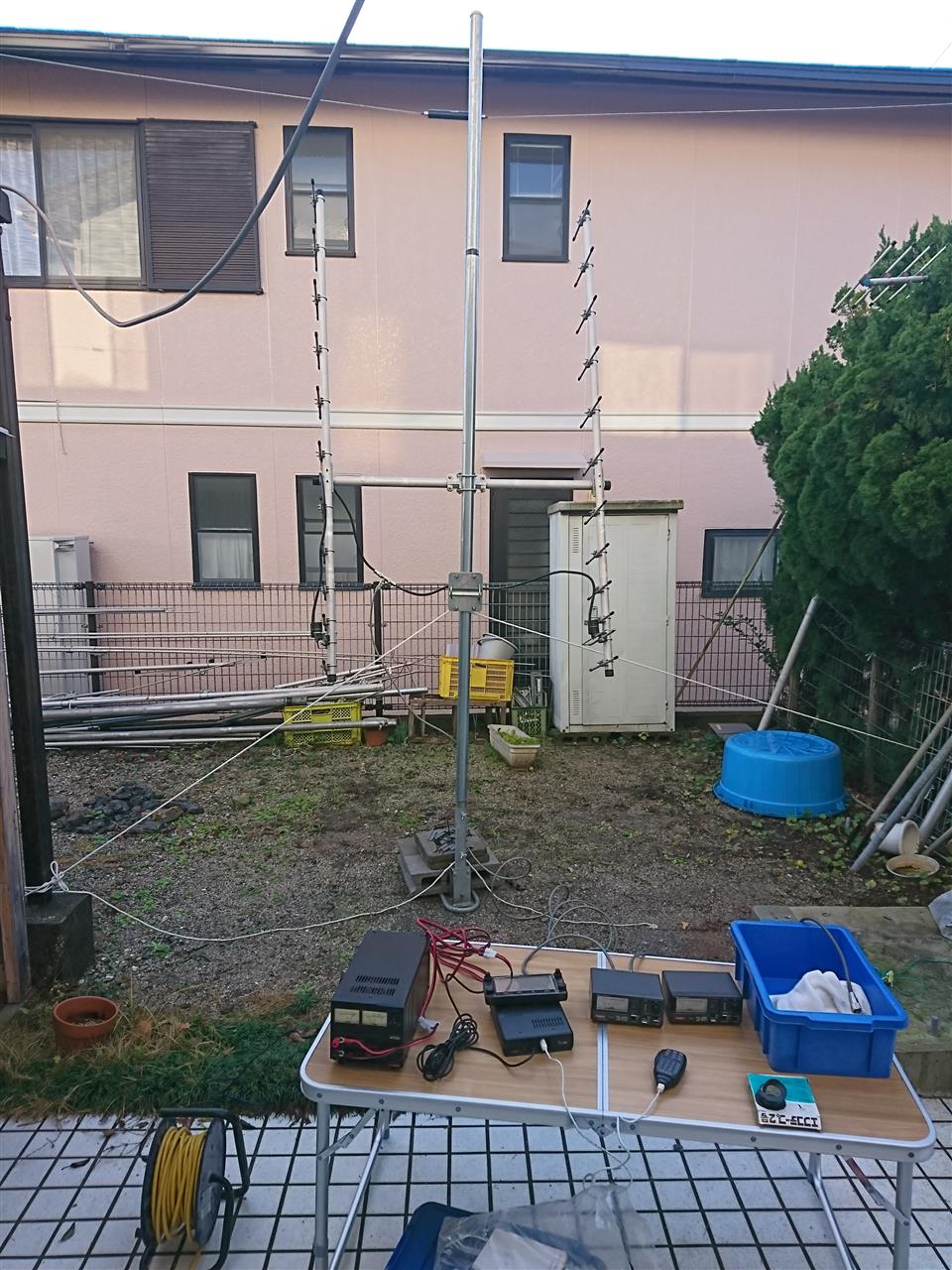

前と同じように庭先で移動運用セットを展開。

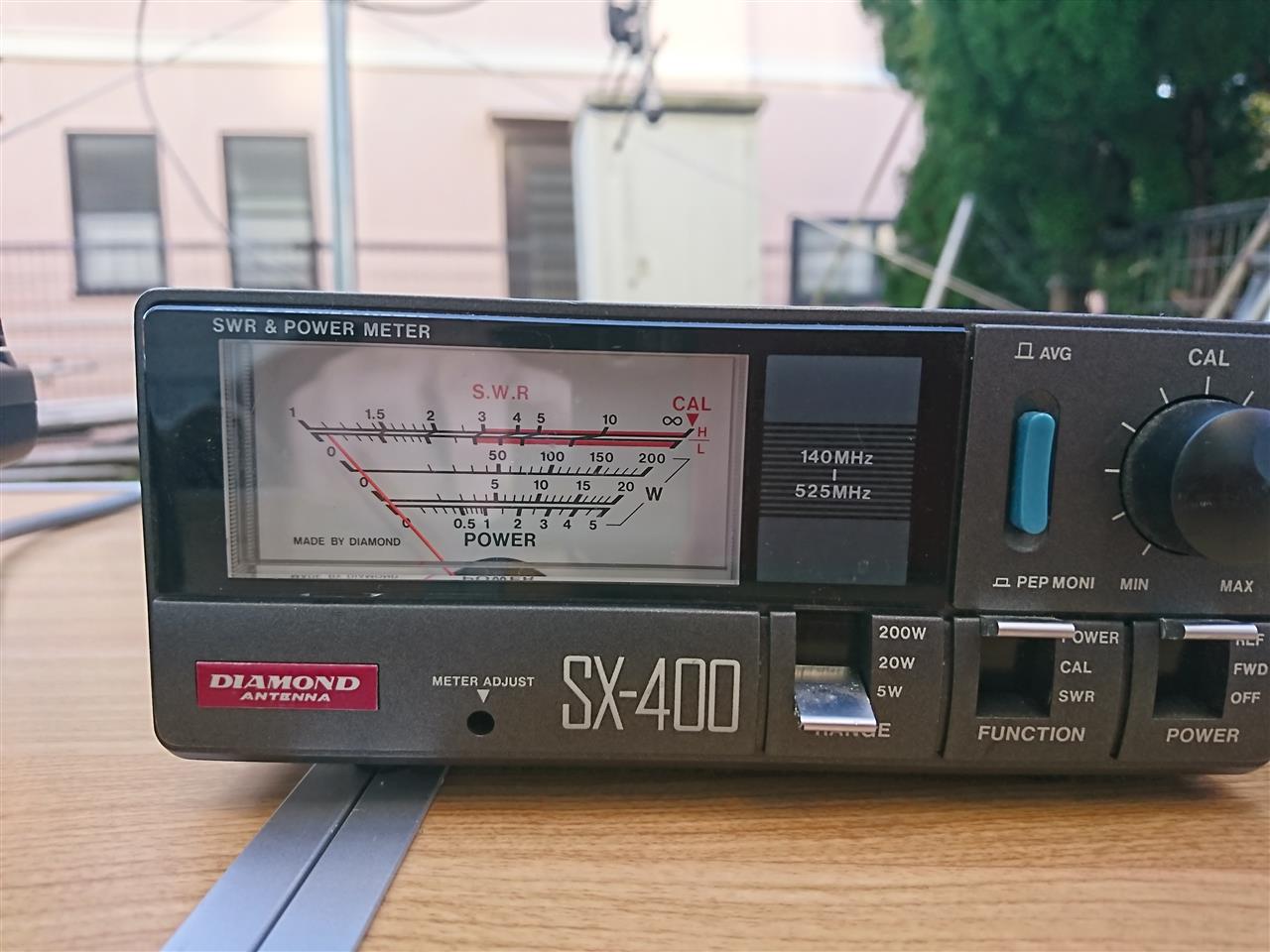

今回はＳＷＲ計を２つ用意しました。


まずはＳＷＲ計№１から

ＳＷＲほぼ１

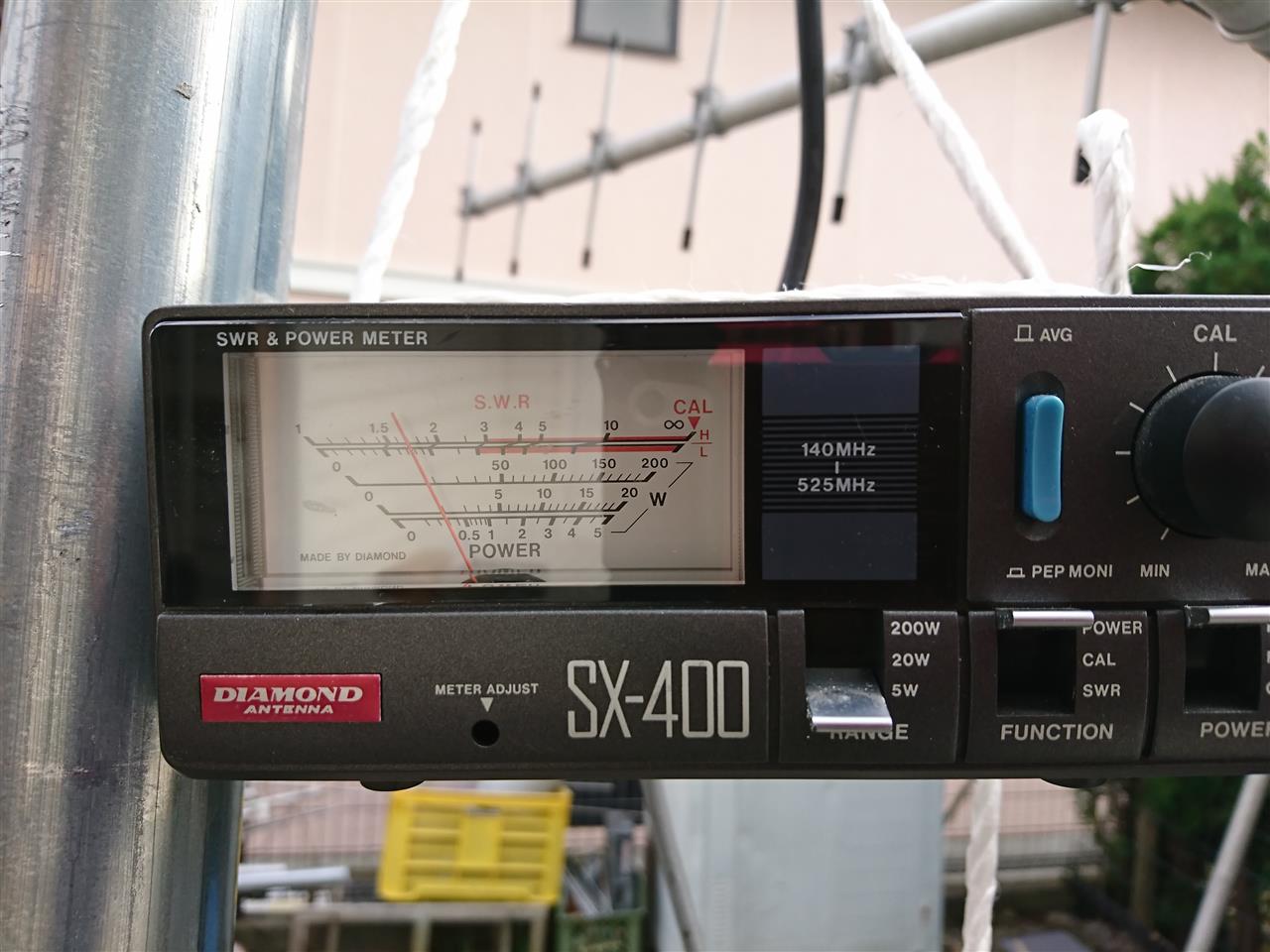

反射波０．０１Ｗぐらい？

次にＳＷＲ計№２

ＳＷＲ１．１

反射波０．１Ｗ

いい感じです。



設置要領書通りに同軸ケーブルを這わせました。
タイラップは白色より黒色の方が耐候性が良いとのことなので、黒を調達していました。


自己融着テープがもうほとんどありません。
昼から買ってこなくては。


タワーのふもとにアンテナを持っていき、紐を結びます。


タワーの上から引っ張り上げて、マストに仮付けしました。

昼から自己融着テープを買ってきて配線します。

ナガラの八木の調整が悩んでると先ほどのブログに書きましたが、
ナガラのＨＰに組立説明書がありました。

一応、これに従ってアンテナを組んでみてチェックしたいと思います。


コレ↑

また、同軸ケーブルの取り回しによってもＳＷＲに影響を与えている可能性もあるので、これも忠実に組立説明書に従おうと思います。

そういえば使用している同軸ケーブルが７Ｃ－２Ｖ（７５Ω系）だったので、手持ちのＳＷＲ計で測れない（測っても意味がない）ことにも気が付きました。(^^;


今後の予定
①エレメント間隔を組立説明書通りに組む
②同軸ケーブルの取り回しを組立説明書通りに組む
③スタック状態にしてＳＷＲを測定する

とりあえず明日への希望ができました。

お昼からサンタさんはプリウスに乗ってプレゼントを調達してきました。

娘（小５）はどうもサンタさんの正体を知っている様子。
息子（小３）はまだ信じているっぽい！？
プレゼントはバレないように押し入れに隠しましたとさ。


さて、午後からはアンテナの調整を行いました。

ＯＭからスタックで使用する八木はそれぞれ最良点に調整してから使うべしとアドバイスをいただきました。

要領としては、
できるだけ大電力をアンテナに入れて、ＳＷＲパワー計で反射波を測定する。
反射器をズラしていって反射波の数値が一番小さいところに合せる。
導波器を調整しだしたらキリがないのでそこそこでやめておく。

だそうです。

ナルホド～、いちいちＳＷＲを測定するよりも反射波をモニタしながらエレメントを調整すれば効率がいいですね。

それではやってみましょうか。


パワー計をつなげました。


まずは現状チェック。
なるべく周囲の影響を受けないように仰角を付けて点検しました。
（ＳＷＲは周囲の影響をモロに受けますが、今日はアンテナの方向や角度をいろいろ変えて試しました）


・右側のアンテナ
反射波０．４Ｗ　ＳＷＲ１．３


反射器を後方に１５ｍｍズラしたらちょっと良くなりました。


・右のアンテナ
【調整後】　反射波０．３Ｗ　ＳＷＲ１．２


続いて左のアンテナ現状チェック
・左のアンテナ
反射波１．８Ｗ　ＳＷＲ１．７

左右差がかなりありますね。
反射器を前後に調整するだけではなかなか反射波は落ちてくれません。
ものは試しと放射器の１コ前にある導波器を後方に動かすとストンと落ちました。

・左側のアンテナ
【調整後】　反射波０．２Ｗ　ＳＷＲ１．１

左右のアンテナのＳＷＲはだいぶ近づきました。

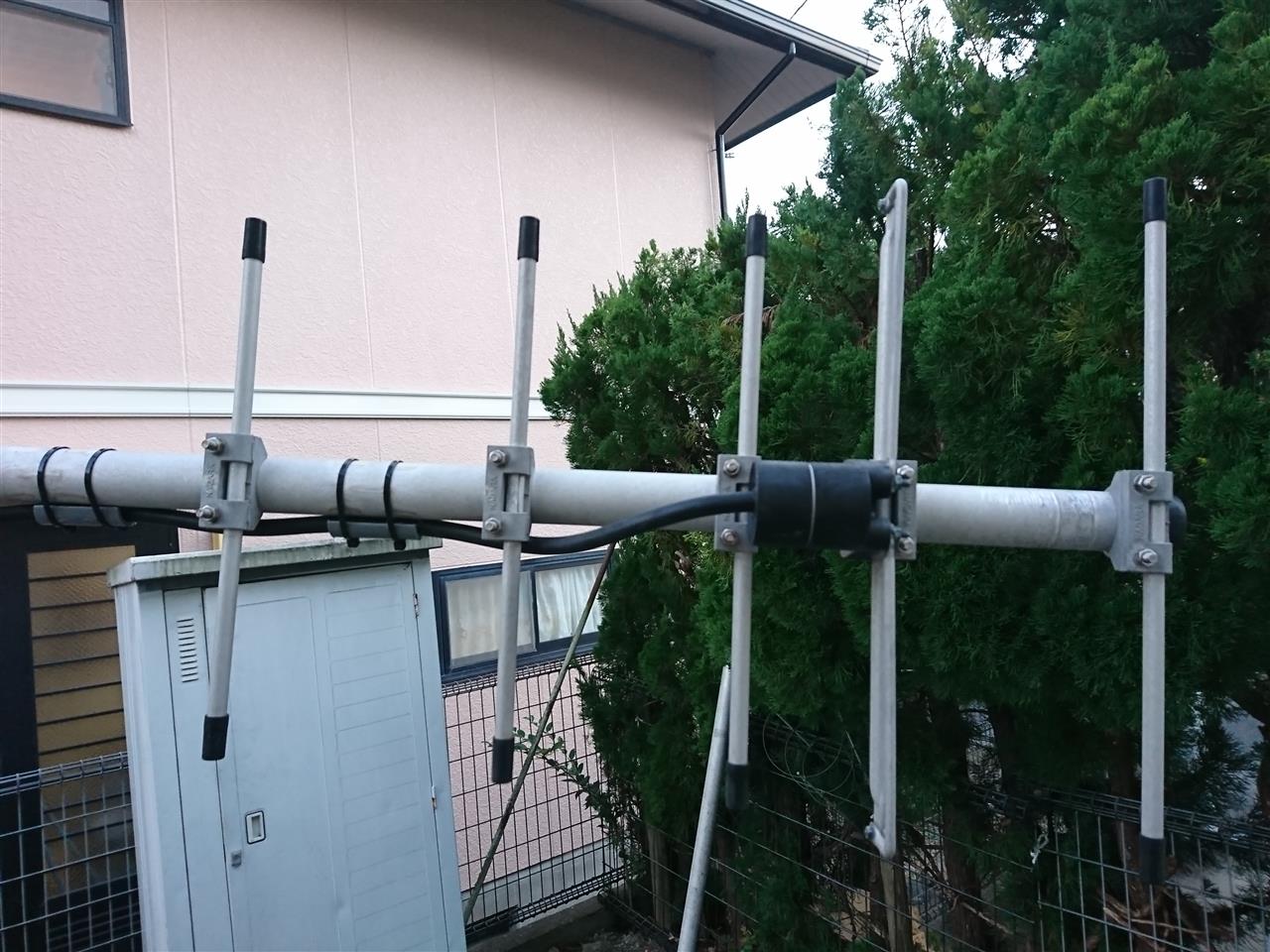

左右エレメントの状態比較

右のアンテナ


左のアンテナ

これだけエレメントの配列が違うとビームパターンに違いが出そうですが・・・。
ＳＷＲだけではアンテナの性能は語れないでしょうが、このままタワーにあげようかどうか悩みます。


あと、Ｎ型コネクタも一度分解して点検したかったのですが、日が暮れてきたのでビニルテープを貼って終了。


余談

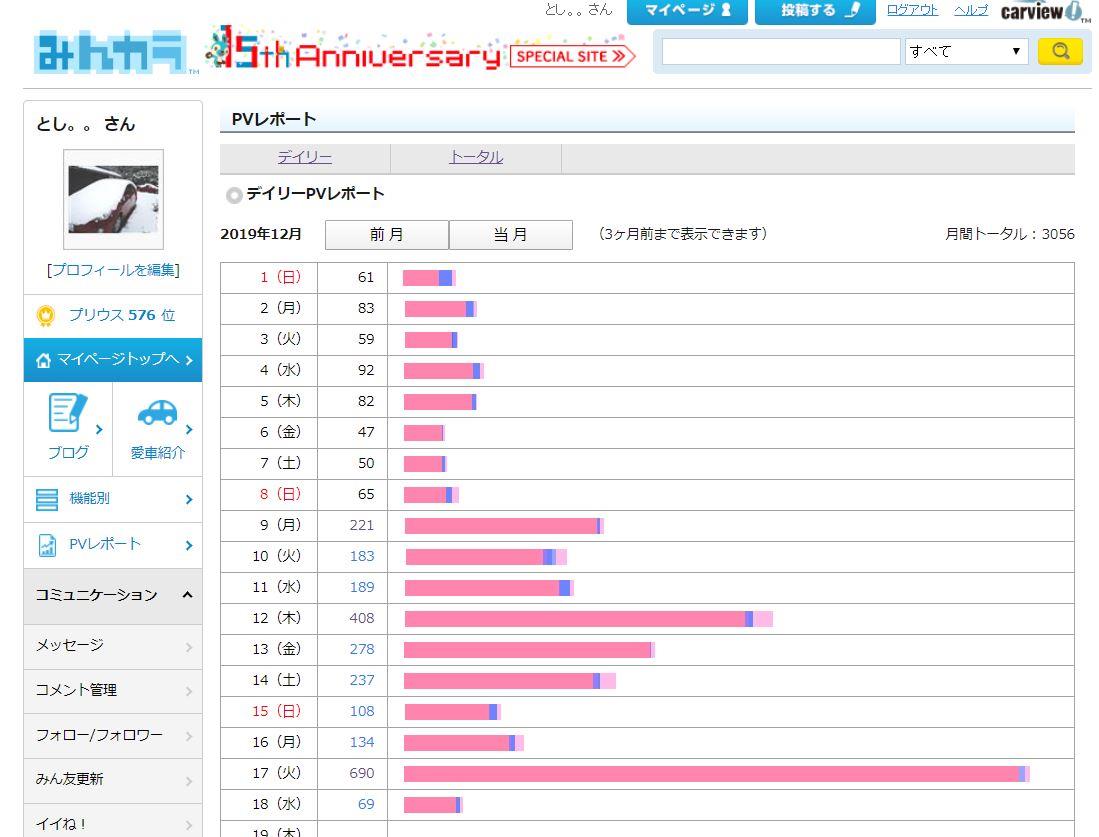

みんカラのデイリーＰＶレポートをたまに見ますが、
