今日はドアミラーのウインカをピラピラに交換した話
で着弾したのですが、車が入庫中で導入できませんでしたが
時間を作りやりました。
ミラー部分解は初でしたが皆さんのブログを参考にしてやりました。
大陸性ですけれど日本でそっくり（同じ？）に対し大幅にお安いのでおすすめです。
今回はピラピラのみでポジション点灯はやりませんでした。
ウエルカムライトとの連動なら簡単に出来そうですのでまた次回にでも(^^)
以下、分解交換の備忘録ですので飛ばしてください。
まずドアミラーの下側の黒いカバーを外します。
ミラーを最大内向きにして
少し浮いたら爪をかけてこのまま開けば全部外れます
次は上側のカバーを外します。
下側に対しかなりがガッチリ固定されていますので多少苦労します。
先ほどの爪の少し上にある爪を外します

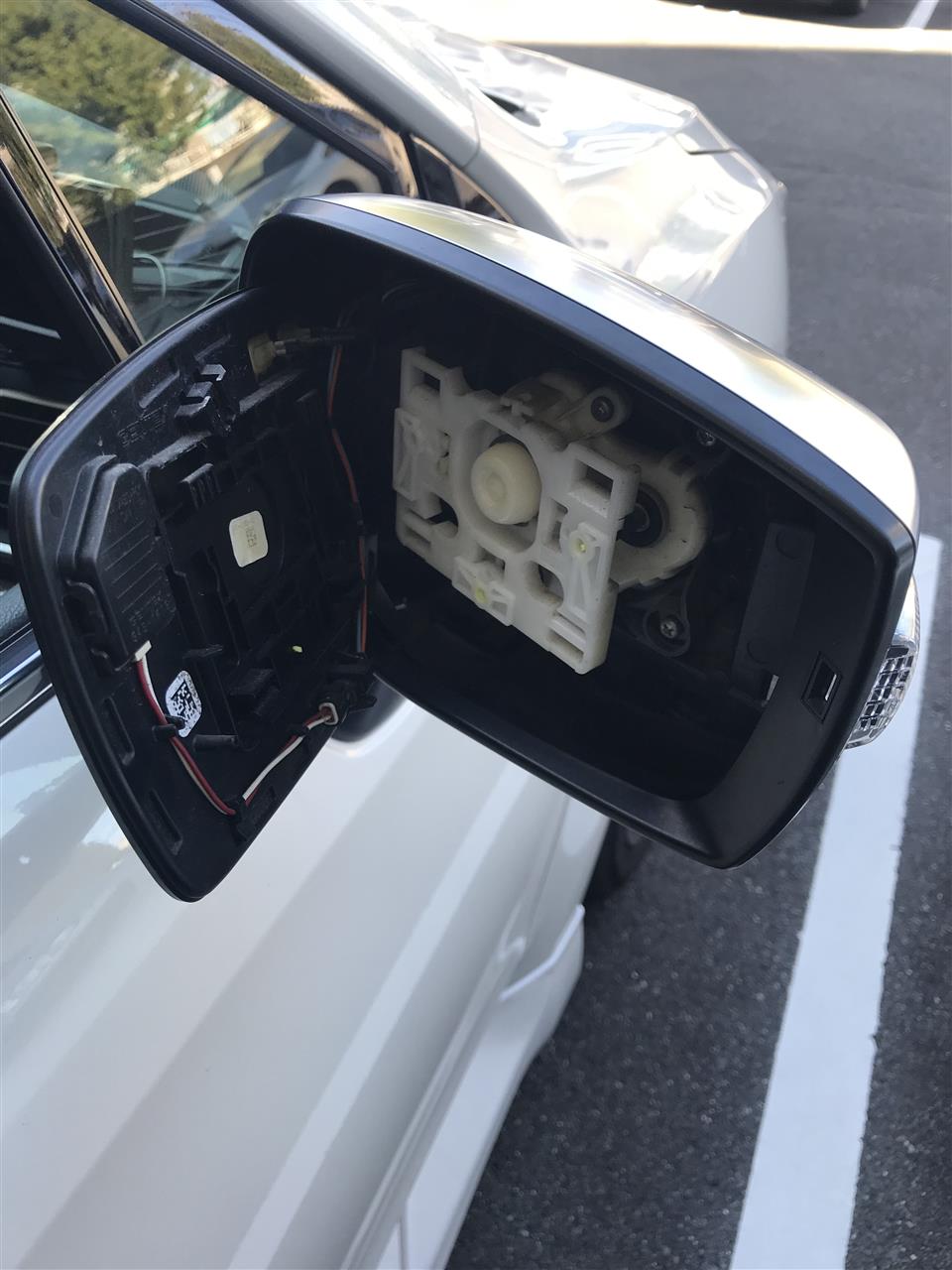

そして他にもある爪を外すのですがミラーが邪魔ですので外してしまいます。
４か所で固定されていますが、上2つとした2つの固定の仕方が違うのがわかります
下側2つを引っ張るようにすれば簡単に外れます。
外れたら全体を少し下にスライドすると全体が外れます。
そしたら先ほどの爪と、あと2つを外します
ここ↓と、少し横にもう一つ
少し隙間が出来たら爪で引っ張りますがここまで。
ここから先は、カバーの写真の右側を下に押すと全部が外れます

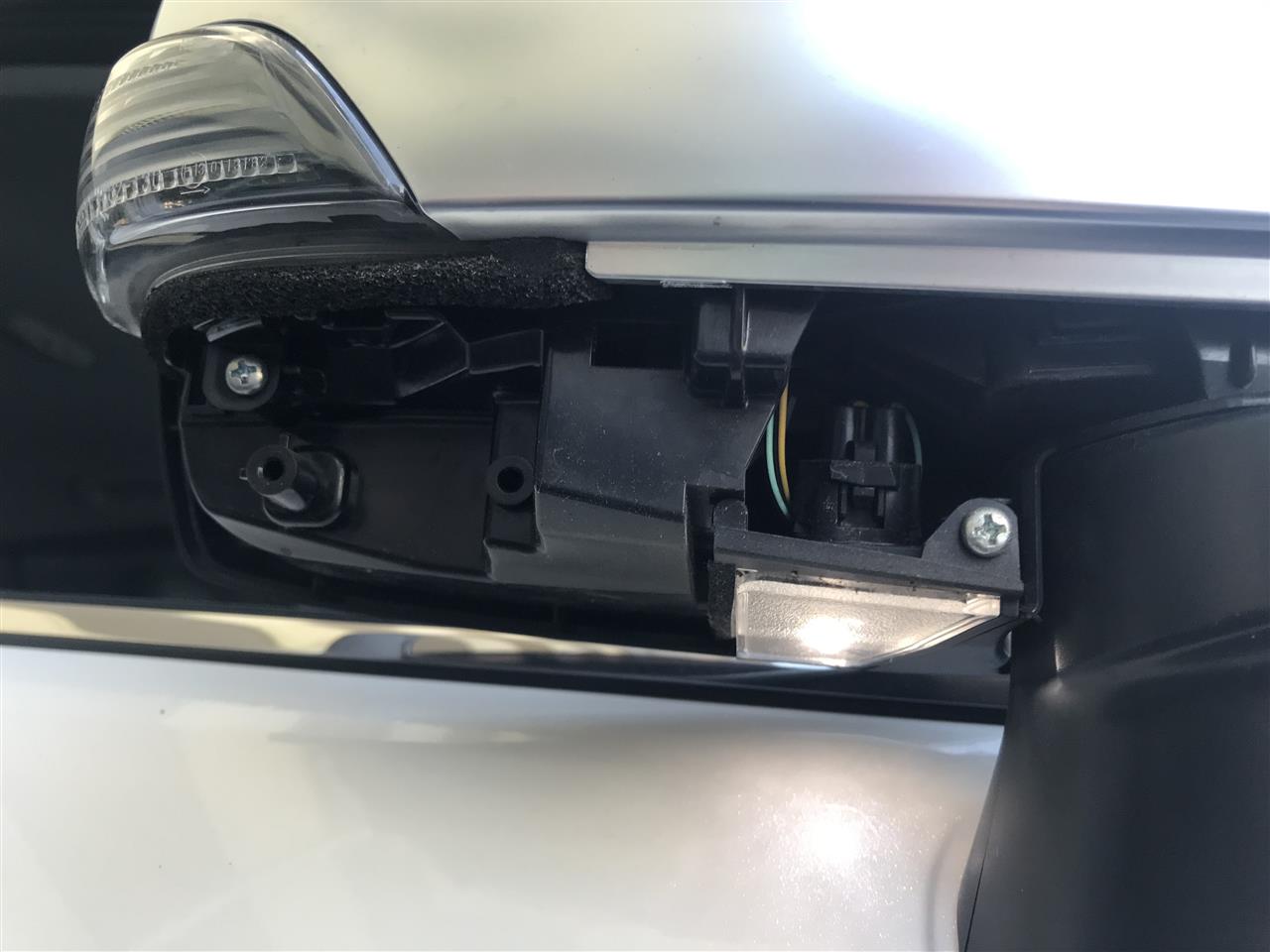

まる裸です
ネジを2か所外せばウインカー部は外せます

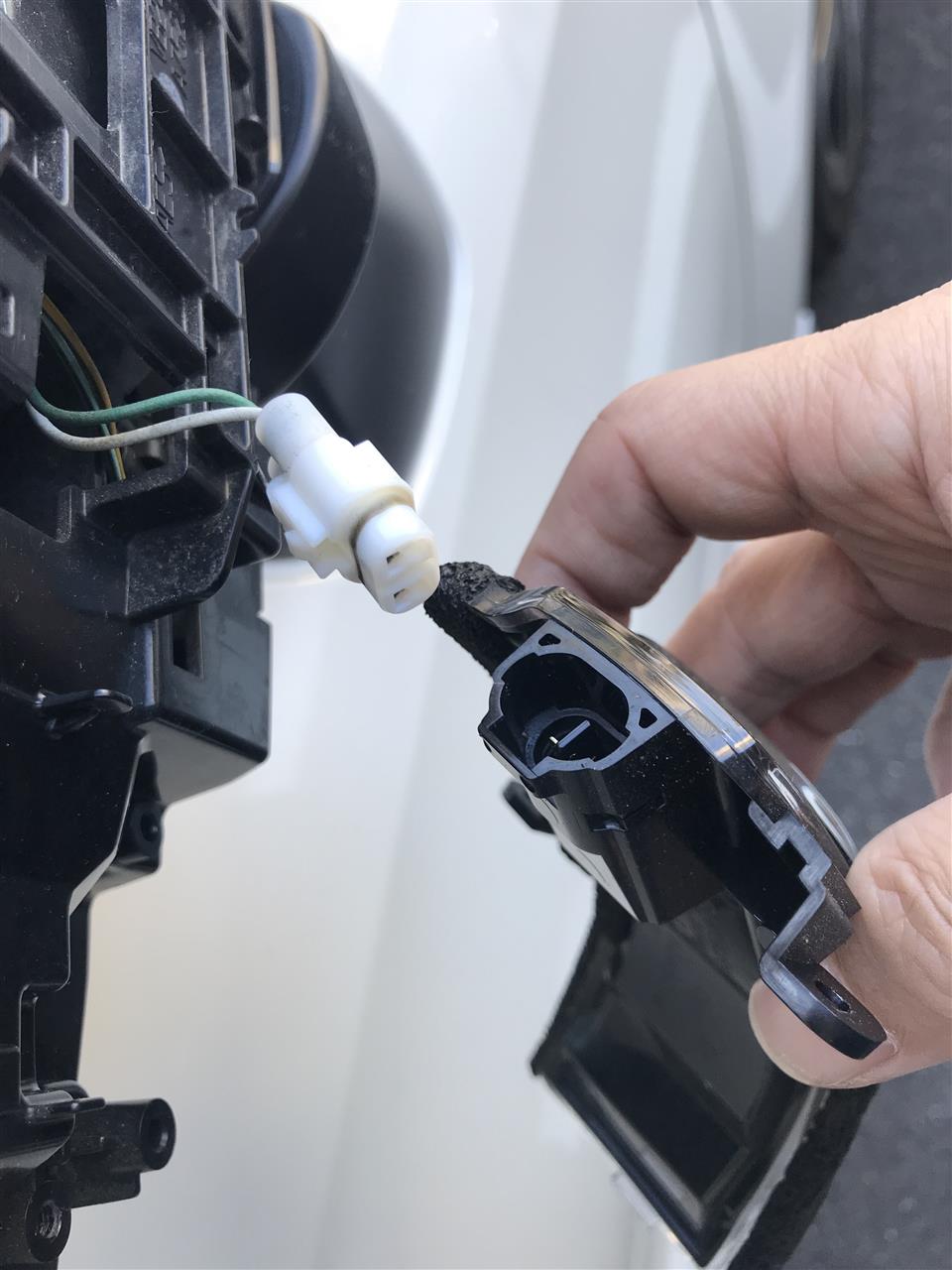

ウインカー側のコネクタは一体です
大陸性はコネクタ別体式です
白い線はポジション点灯用
2か所ネジ固定して、コネクタを付けて

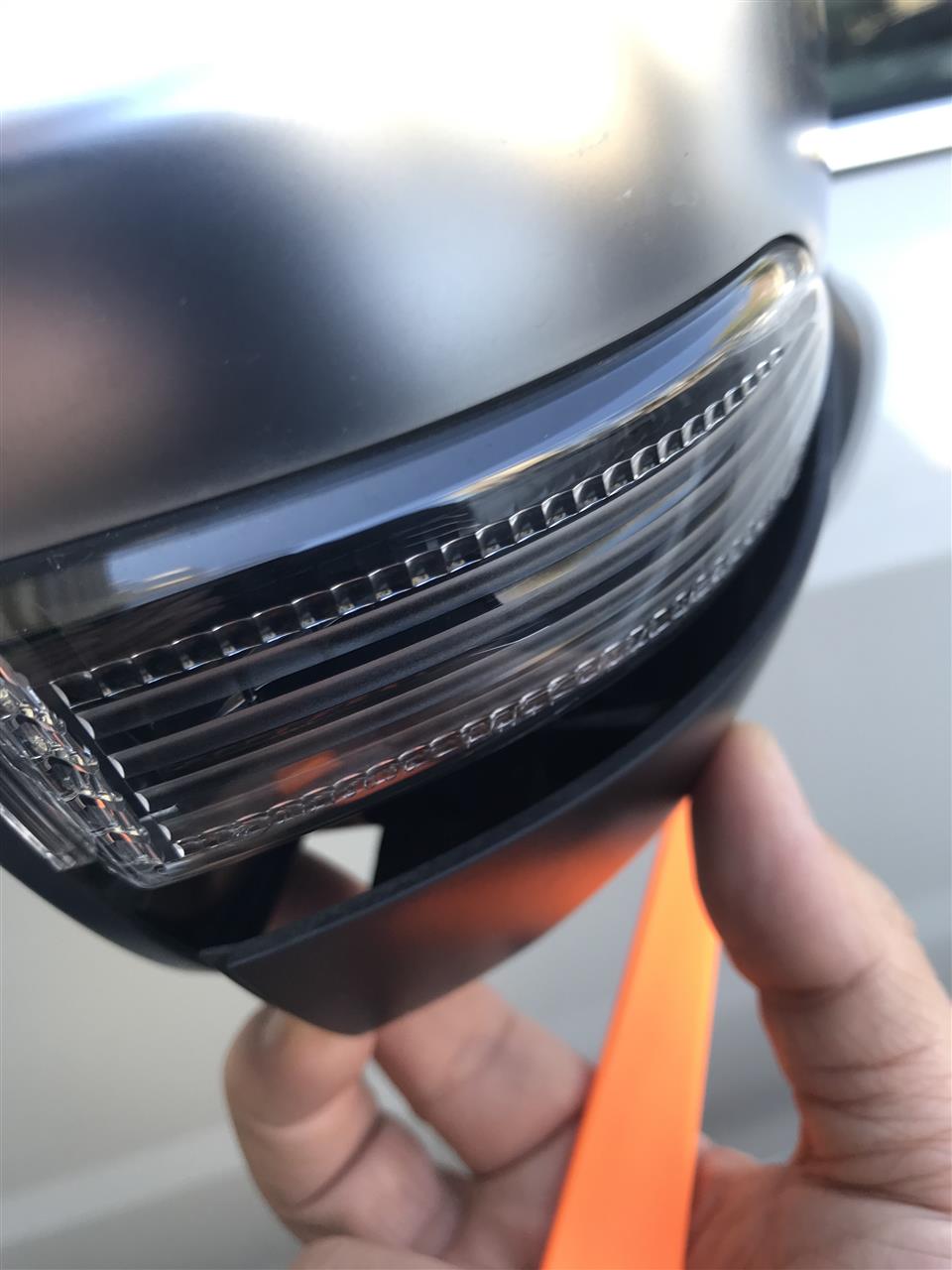

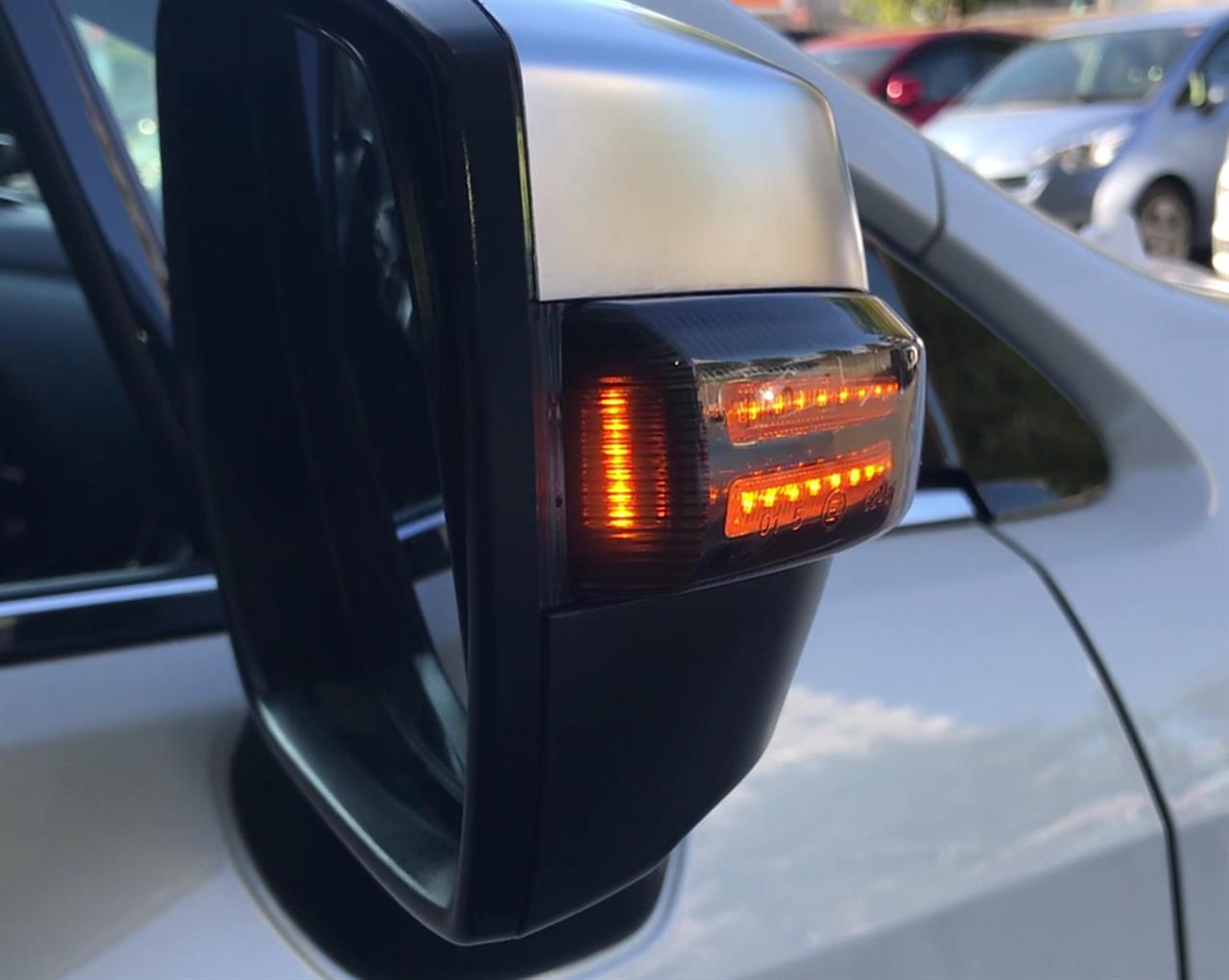

この時点で作動確認し問題なし

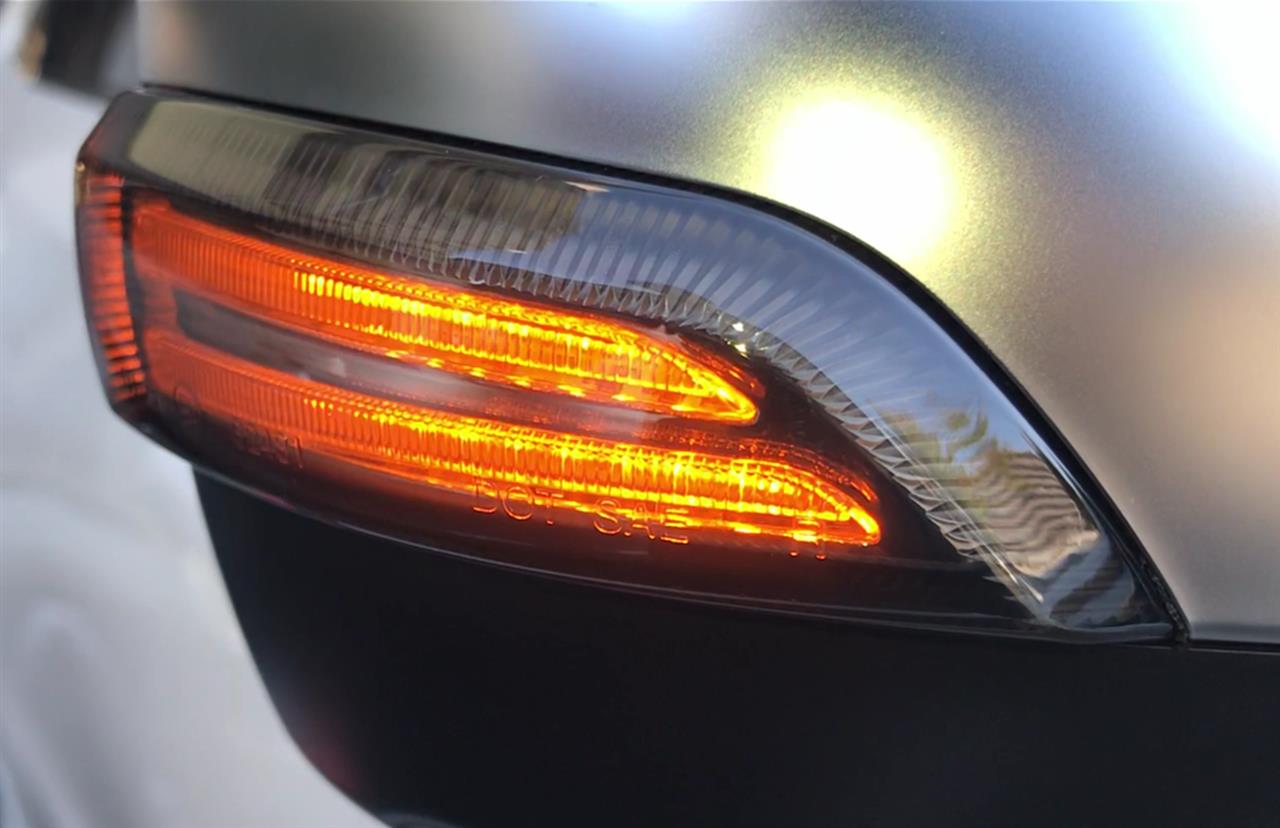

後方もok

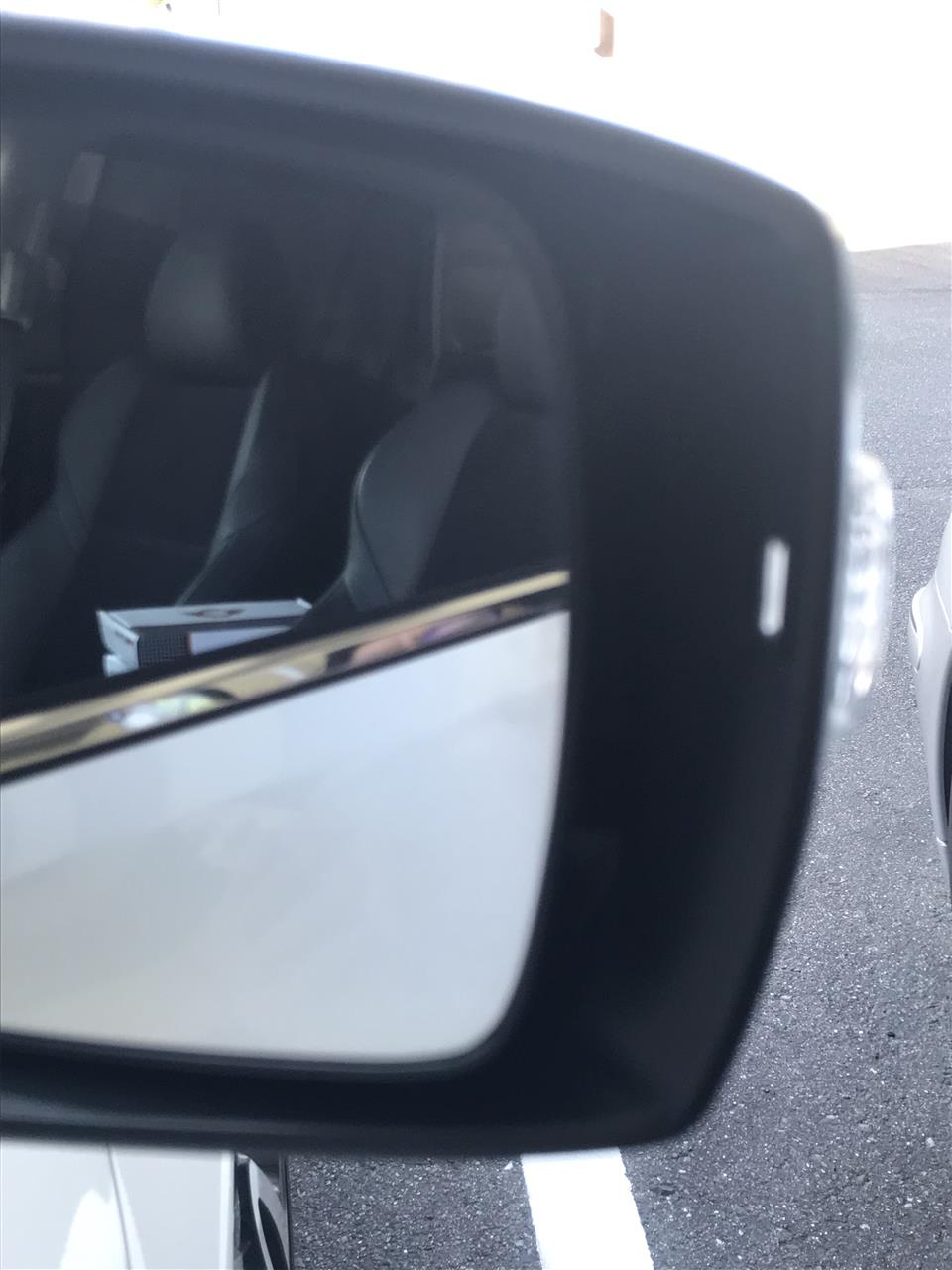

内側もok
あとはカバーを付けるだけですが念のために爪の合わせを確認

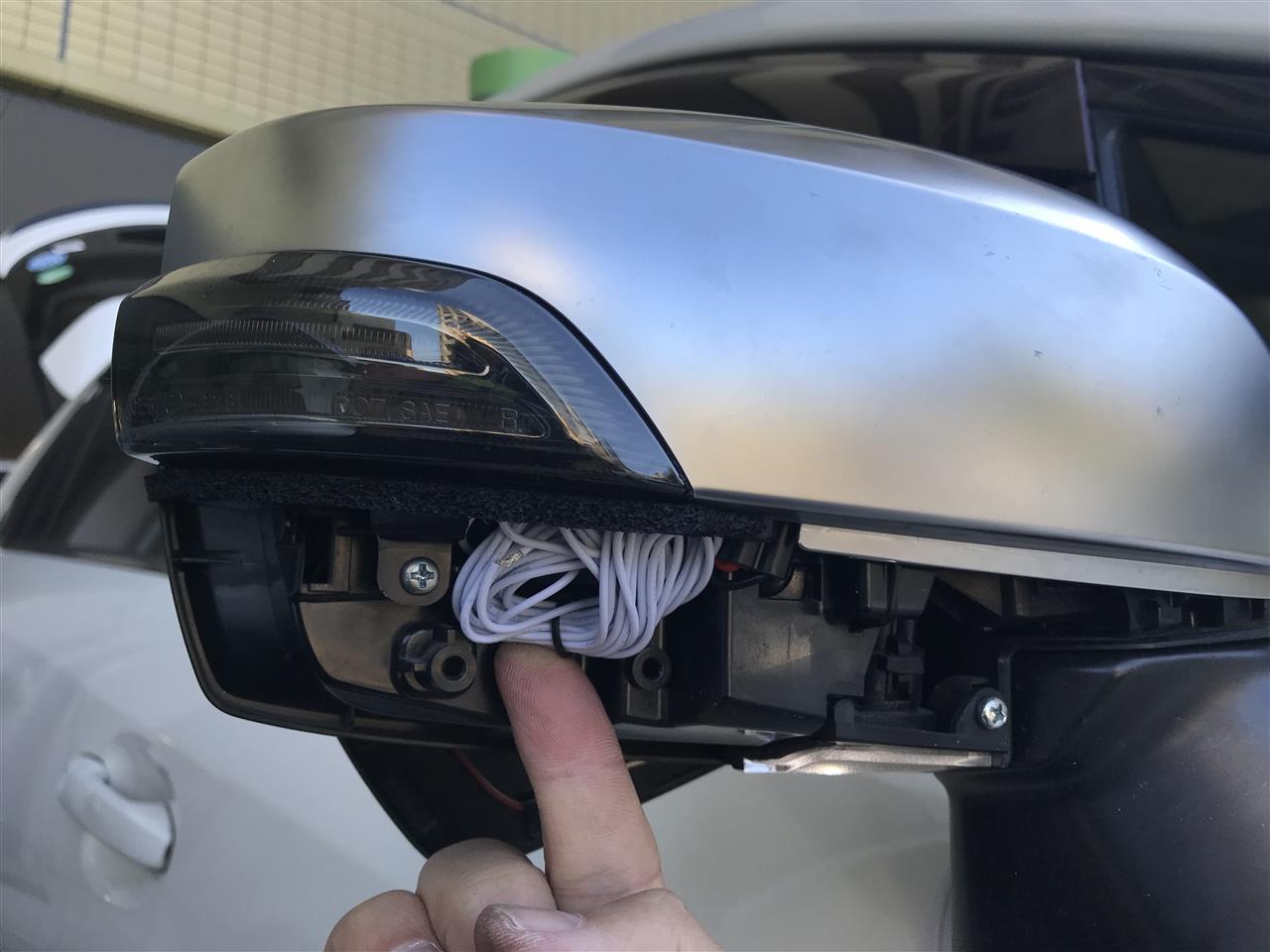

上カバーを付けて今回使わない線を隙間に押し込み

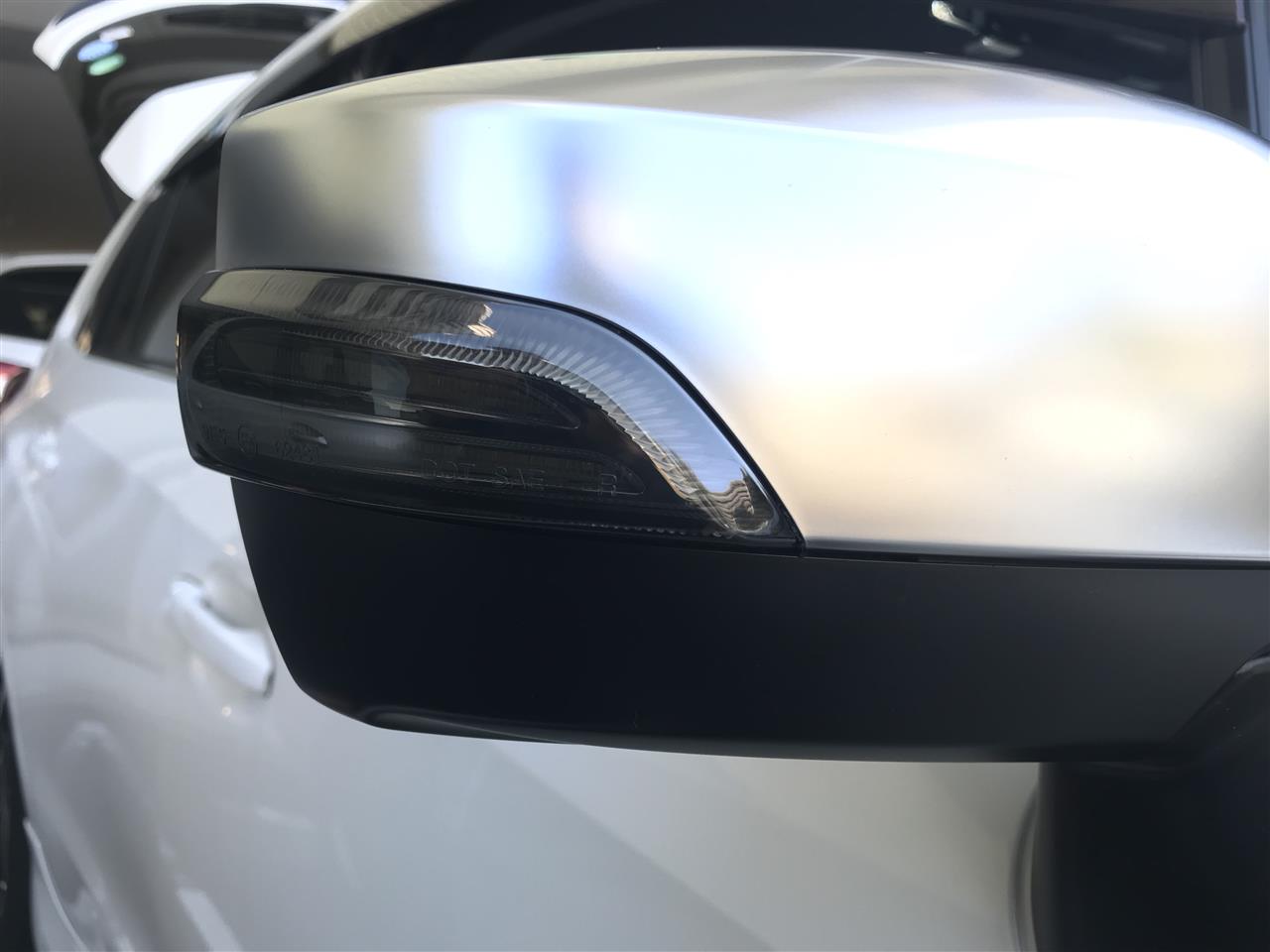

下カバーを付けて右側完成です
・・・すこーししたカバーの線が浮いているような(;^ω^)
次は左側
要領を得ましたのでささっと。

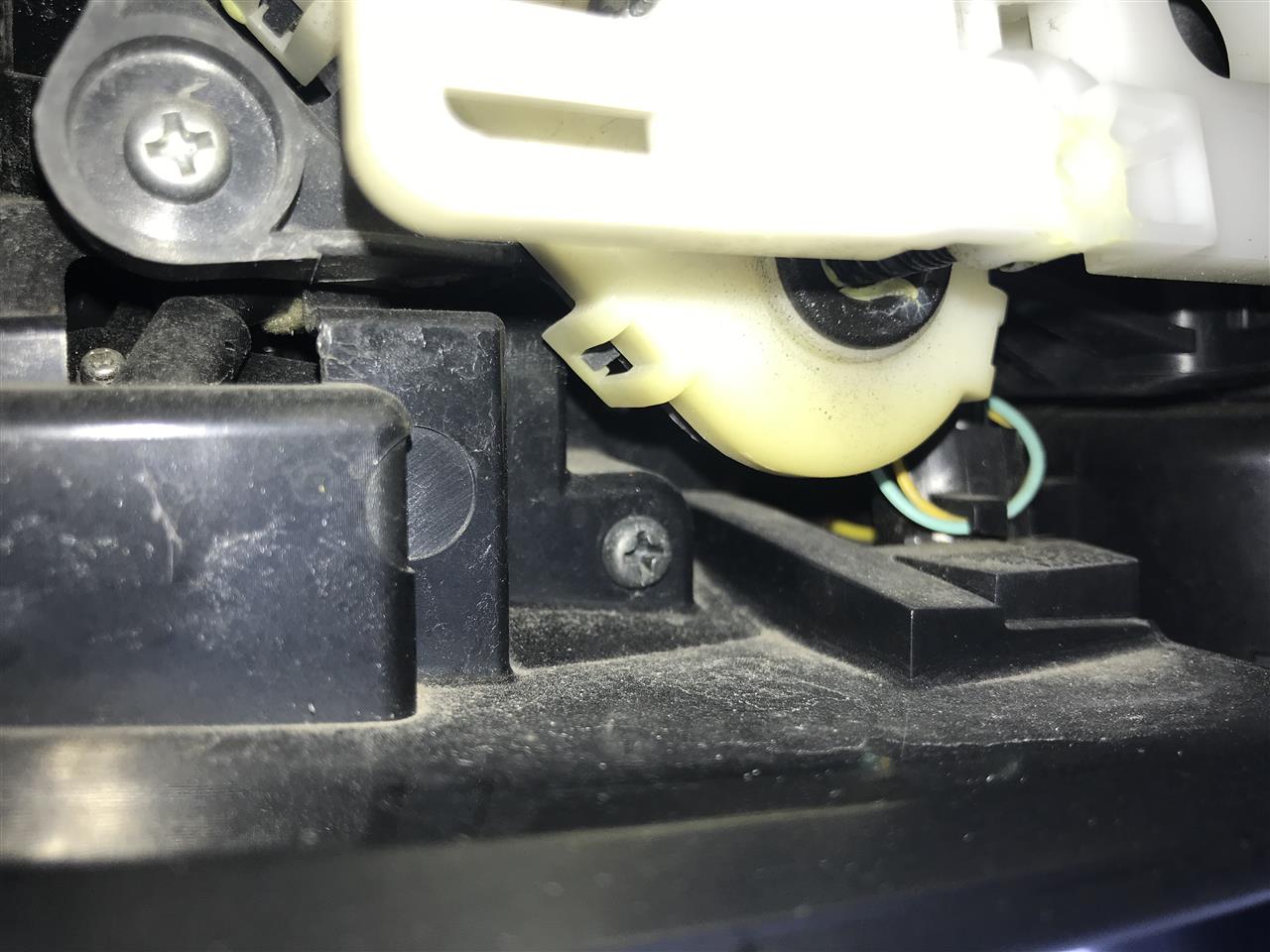

違いはカメラ部で固定のネジが強度upのためか一つ追加されています
それを外せば右側と同じ
ここで右側のしたカバーの浮きが気になりましたので裏側を見てみます

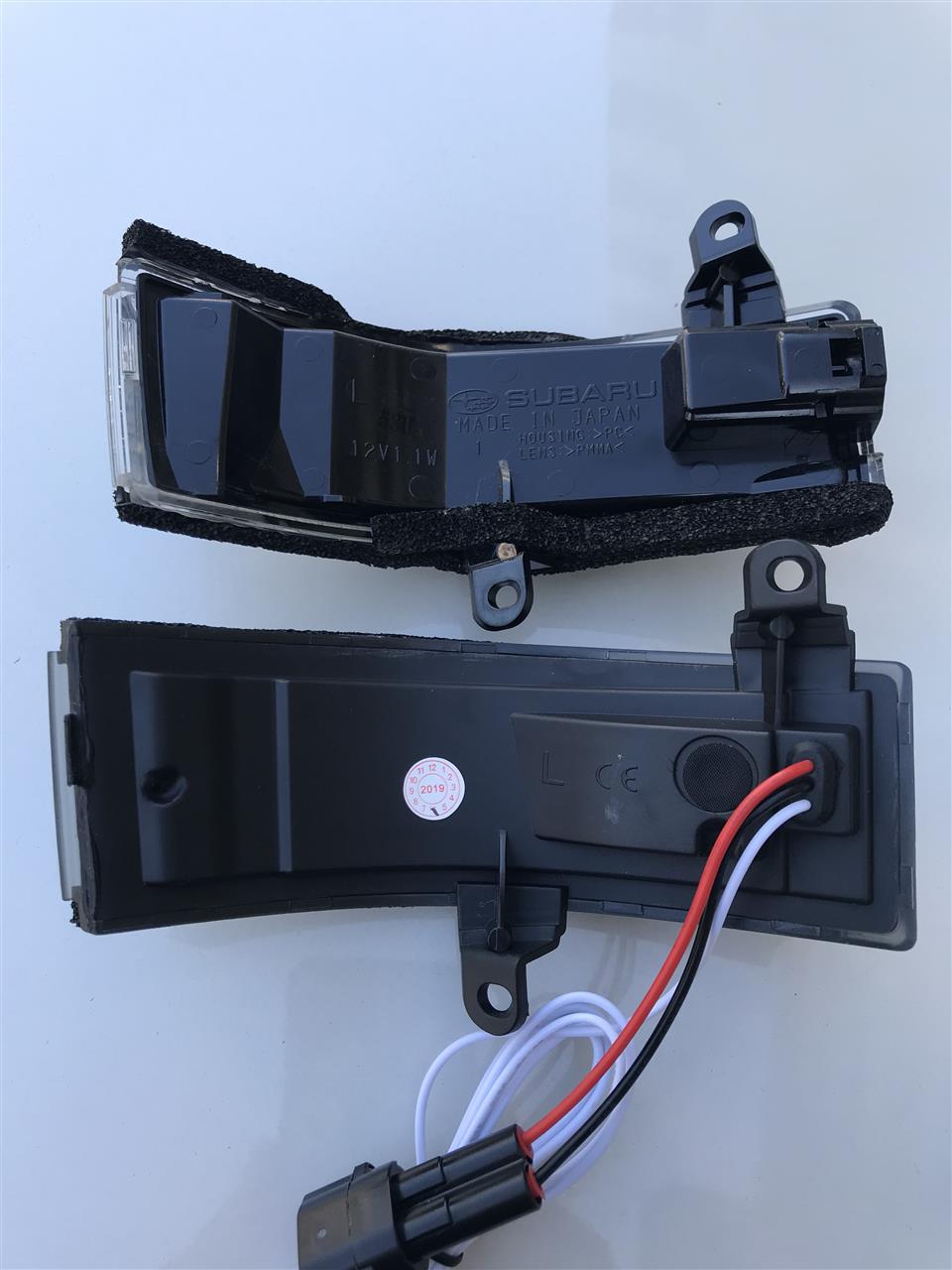

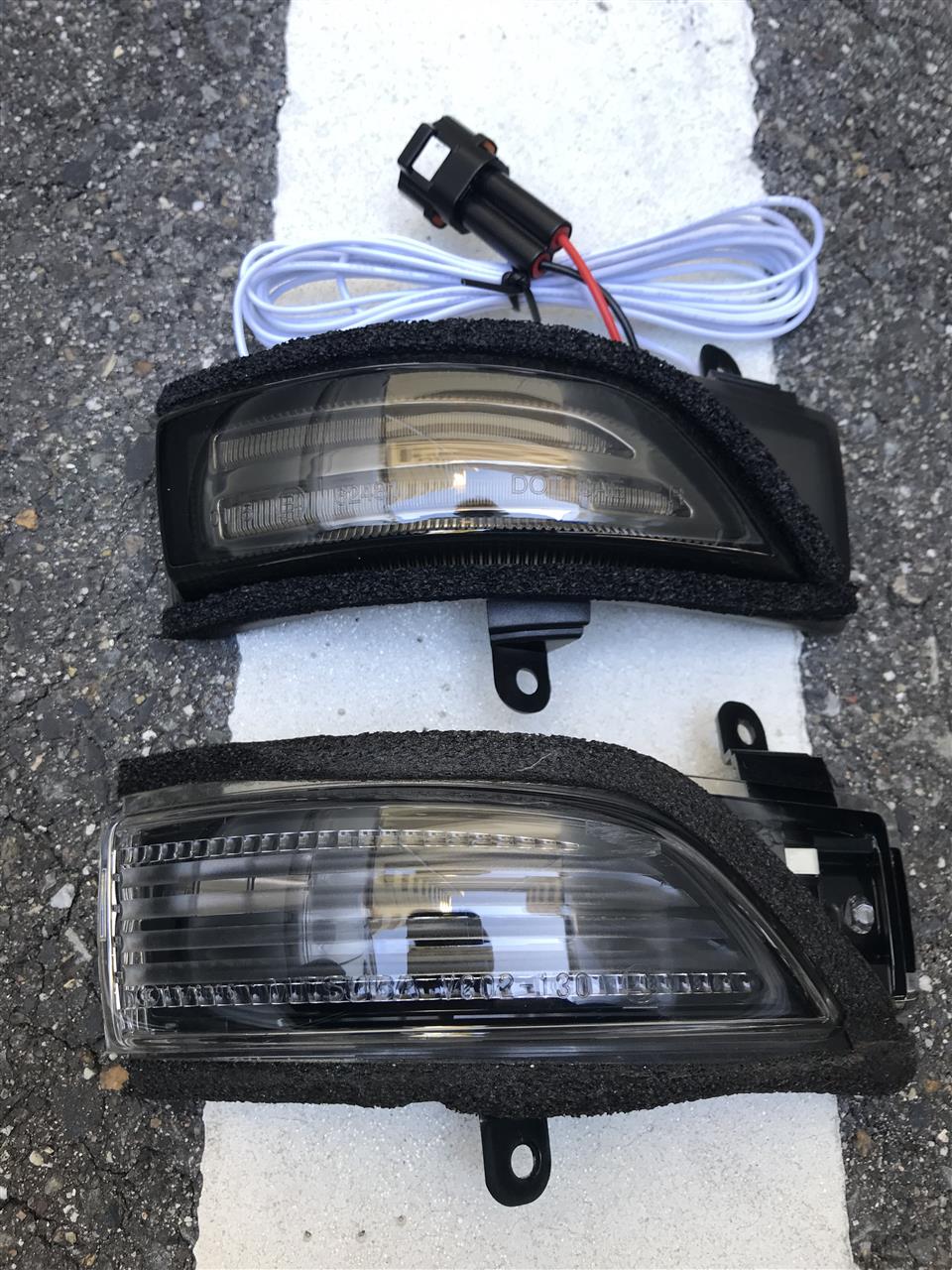

上純正、下アフターです
その裏側
コネクタ部以外も形が違いますね
アフター品の純正でいうコネクタ部のすぐ下のテーパーになっているふくらみ部
どうやらここが相手側と少しだけ干渉している様です
↑の写真でいうとLCEの浮き出し文字部のすぐ下に擦った痕跡があります
相手側はここ
必要性はわかりませんが小さな突起がありましたのでラジをペンチでむしり取ってしまいました(;^ω^)
さて組付けです
余分なハーネスをしまい込んでカメラが入るスペースを確保し
カバーを右側と同じ手順で組付けし完了です。
組付け前と組付け完成後に正常に光るのかを確認したのは言うまでもありません(^^)/
そして
今日のついで作業です

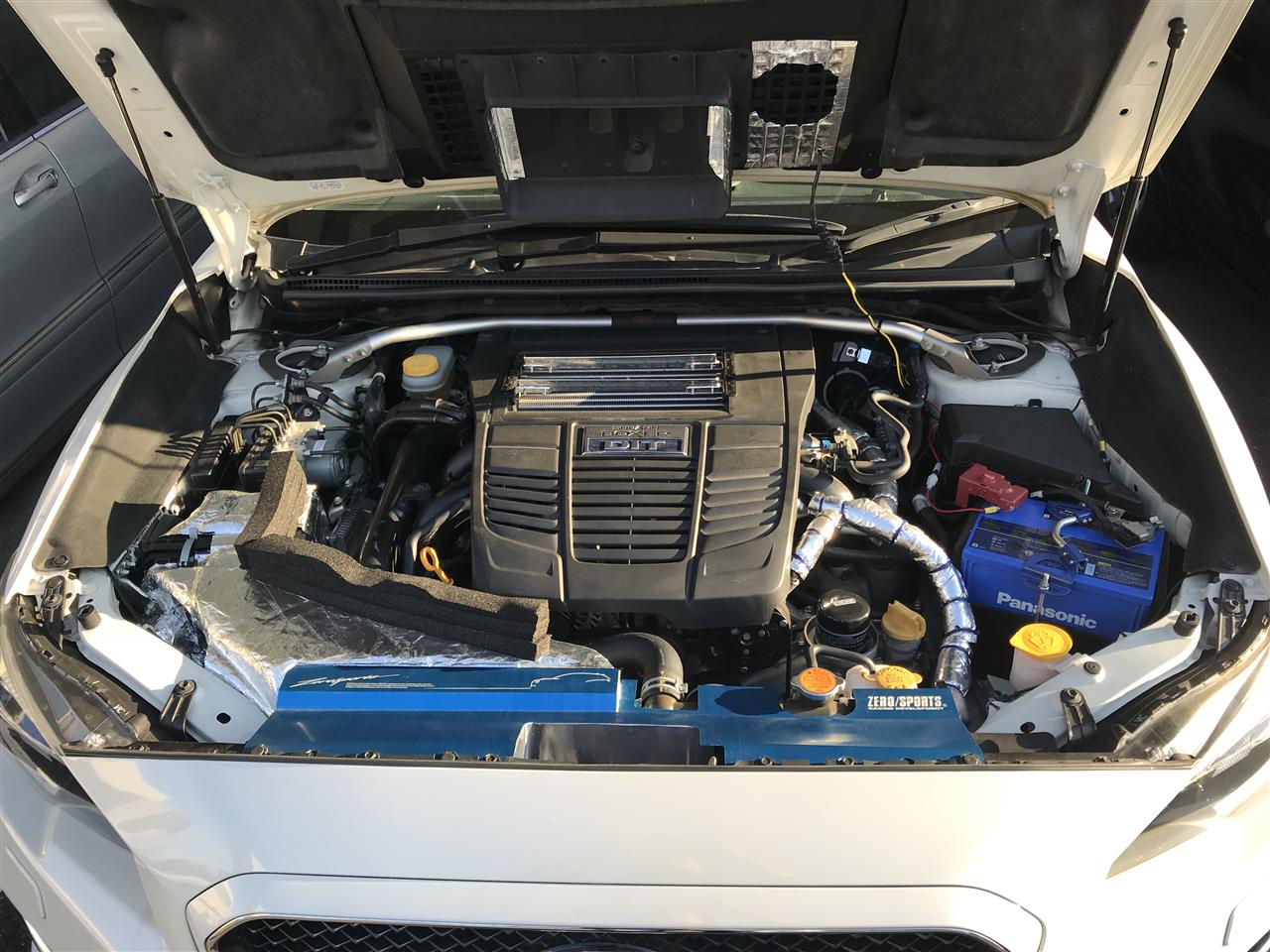

バッテリ固定ホルダーの色を変えてみました
これまで赤だったのを
予備でもっていたブルーにしました(^^)/
ずいぶん前に購入した大陸製です
と、パーツレビューでもご紹介の
です。
しかし目立たない(;´Д｀)
今日のスバル君
昼間スバル君城で遊んでいましたが
気付いたらニャンモナイトに(;´Д｀)
でもねぞうが良くないんですよね～
こんなんになったり
そのうちこんな形にも
どうなっているのかややこしそう
つづく
