今日は調光器設置と他の話

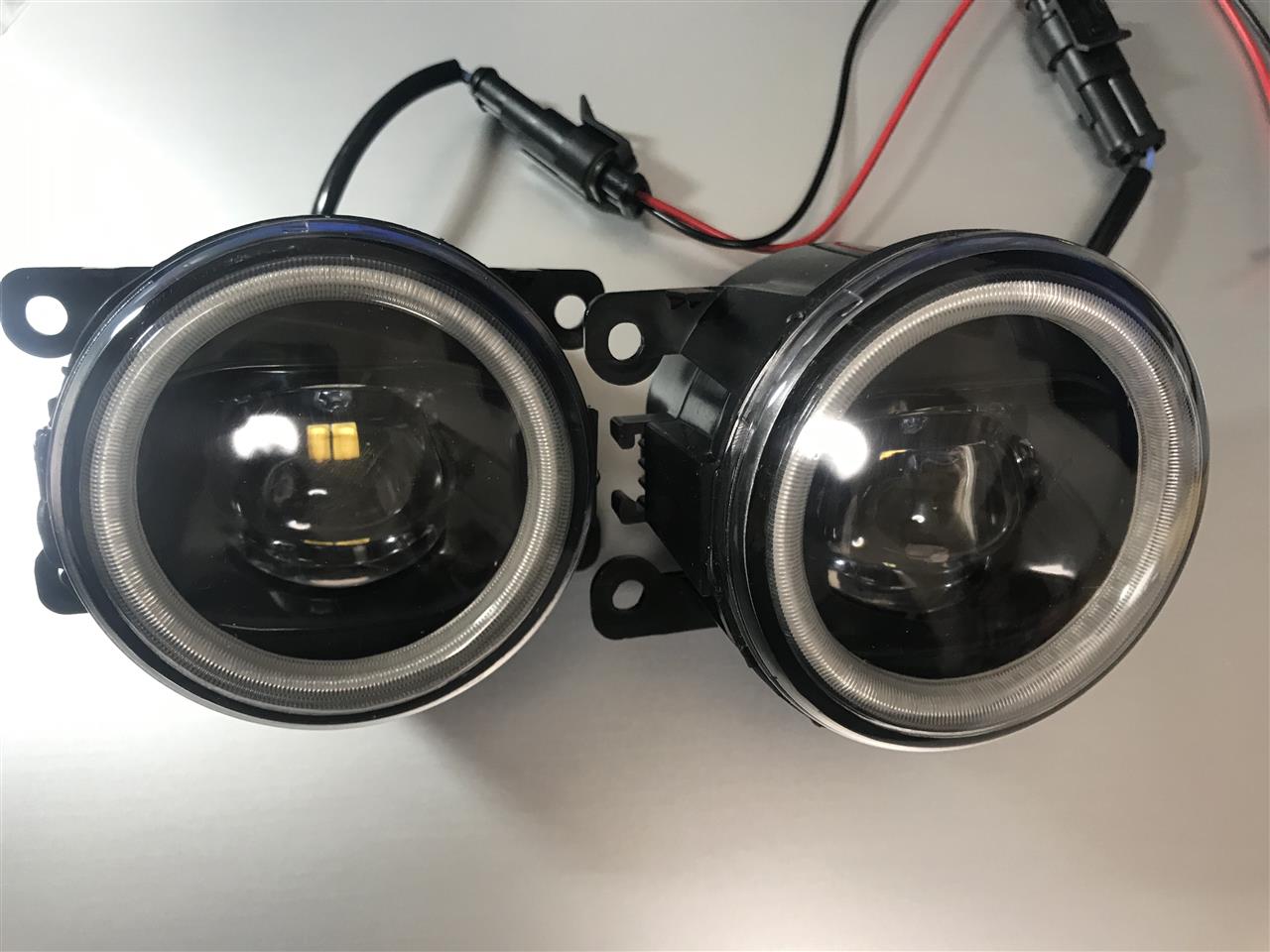

イカリング調光器の設置です。
↓でいただいたご意見で刺激をいただき、脳内で配線をもう一度よく考えてみました
今の配線は、もともとICダクト横に設置した排気ファン用の配線があるので、
お手軽にやりたくて熱い夏場も過ぎたことですしファンの方は止めて
イカリングにそのまま転用したんですね。
ですからエンジンルーム側にリレーが組んである配線になっておりまして
それをそのまま使用しながら調光器を室内設置という姿は出来ないと
コメントしていました。
しかしですね、精々0.5A程度ということが測定で分かったものですから
わざわざリレーを使わなくともいいじゃないかということで
SW ： 車室内設置
調光器 ： 車室内設置
リレー ： なし
イカリング配線 ： 車室内に引き込み
の形で構築可能と判断。

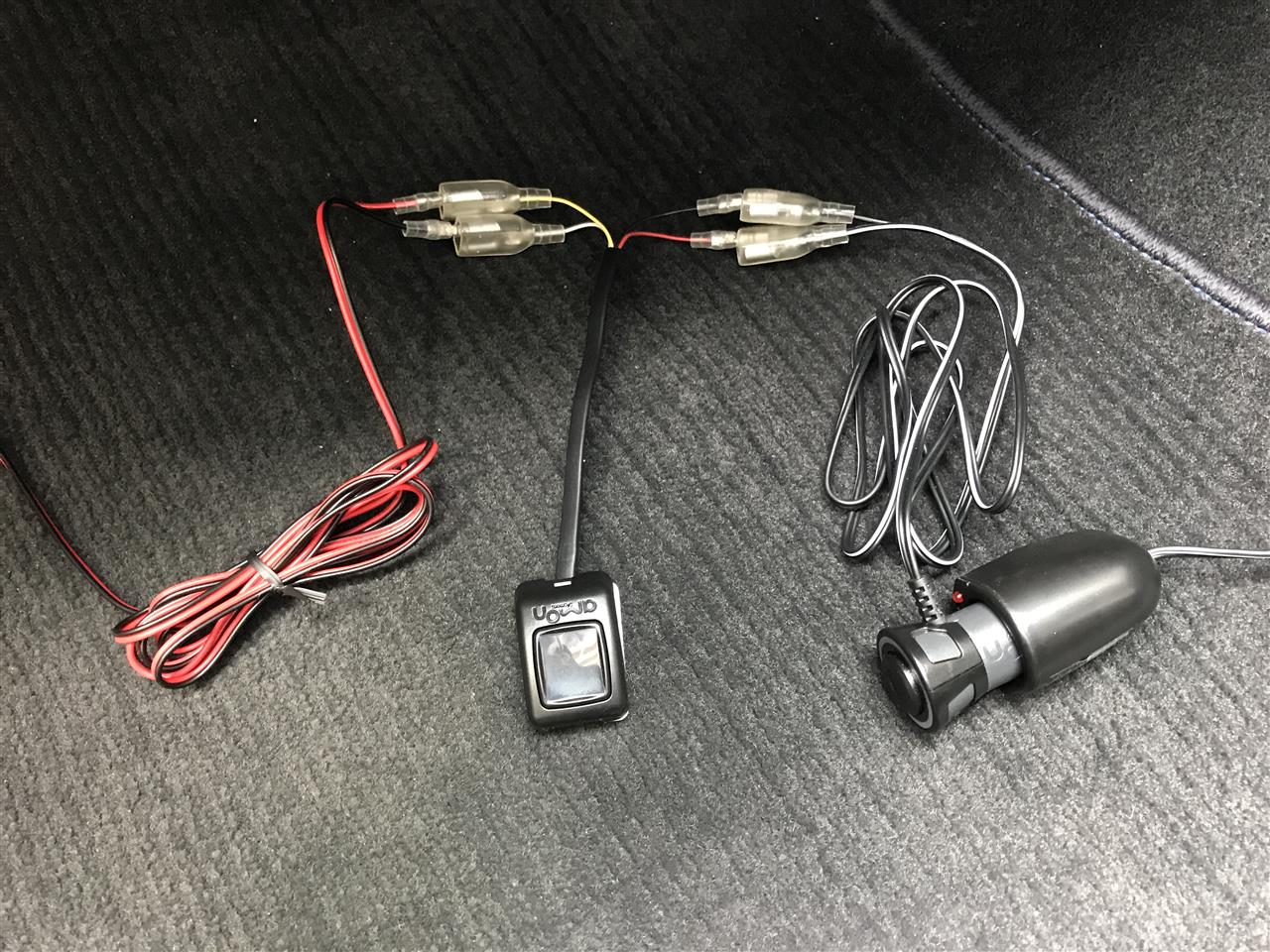

足りないハーネスもサクッと作り、本設置の前に調光確認します。
端子の組合せを見て？と感じた方鋭いかも( *´艸｀)

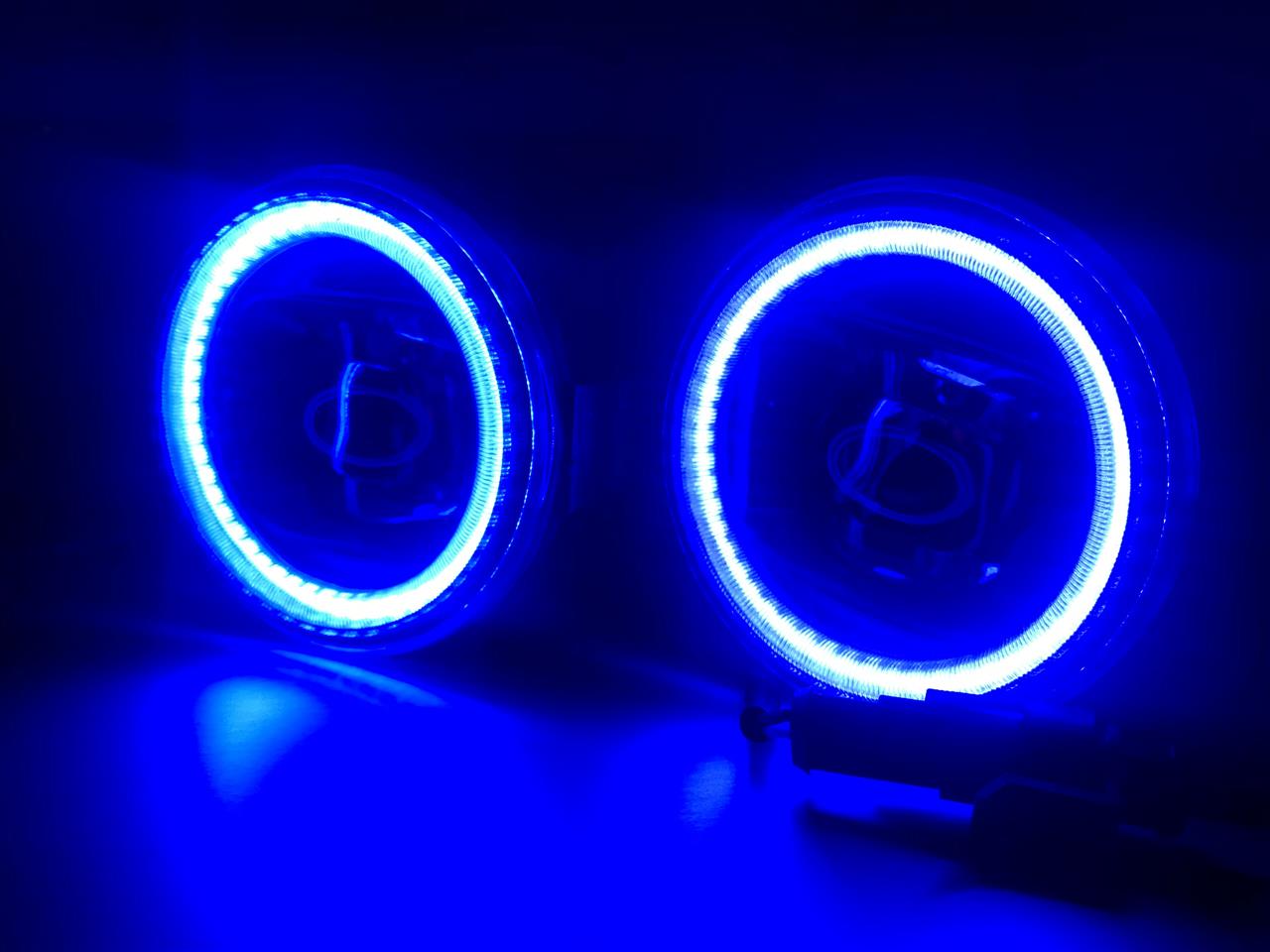

調光トライです。iPadを鏡代わりにINカメラにして画面を見ながらテストしています。
写真と肉眼では微妙に異なりますが程よく変化している様です。
写真ではつぶ感が出ていますが肉眼では暗い側1,2でわかりますがそれ以降は
ほとんどつぶ感はわかりませんでした。
ここからは写真がありません
天気がやばそうなのでエンジンルーム側の作業を急いですませ、
車室内の作業をし出している途中から雨が降り出してきました。
少々寒かったので今日は途中まで、現状90％完成ですが残りは明日にでも。
調光は出来ても目標の300cd以下をどれにするのかはまた次回に(^^)/
今日のその他

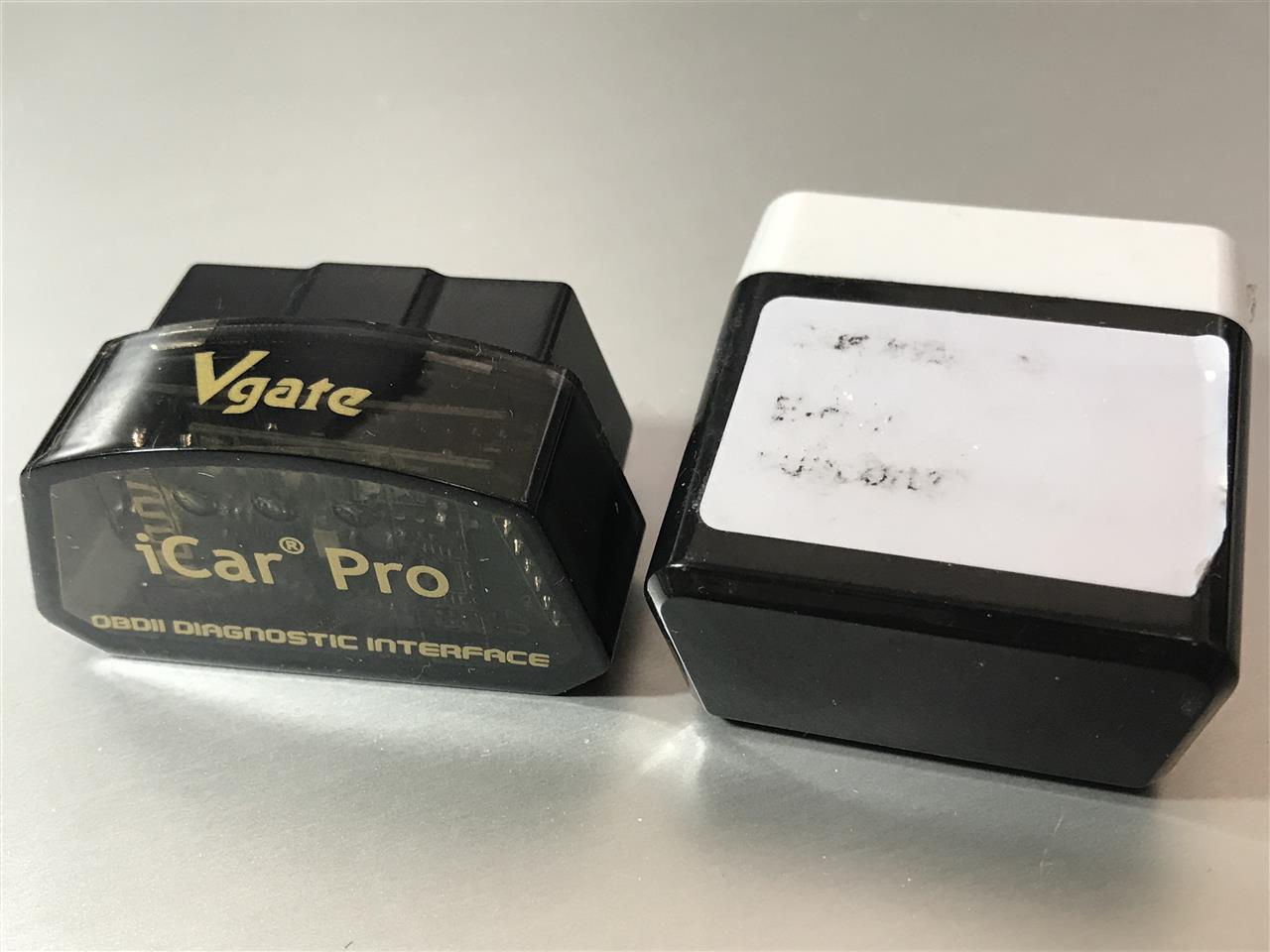

①OBD2アダプタ発見
調光器設置のために車室内掃除をしながらやっていたら、どこかに紛失したと
思い込んでいたOBD2アダプタが出てきました。ひじのBOXに保管してました。
どちらもBluetooth4.0ですからiPhoneでもAndroidでもどちらでもOKな物。
②エアフィルターのチェック&清掃
交換後1年以上なのですチェック＆掃除を全然しておりませんでしたので
即交換が必要なレベルかをチェックと、できる範囲の掃除の実施をしました。

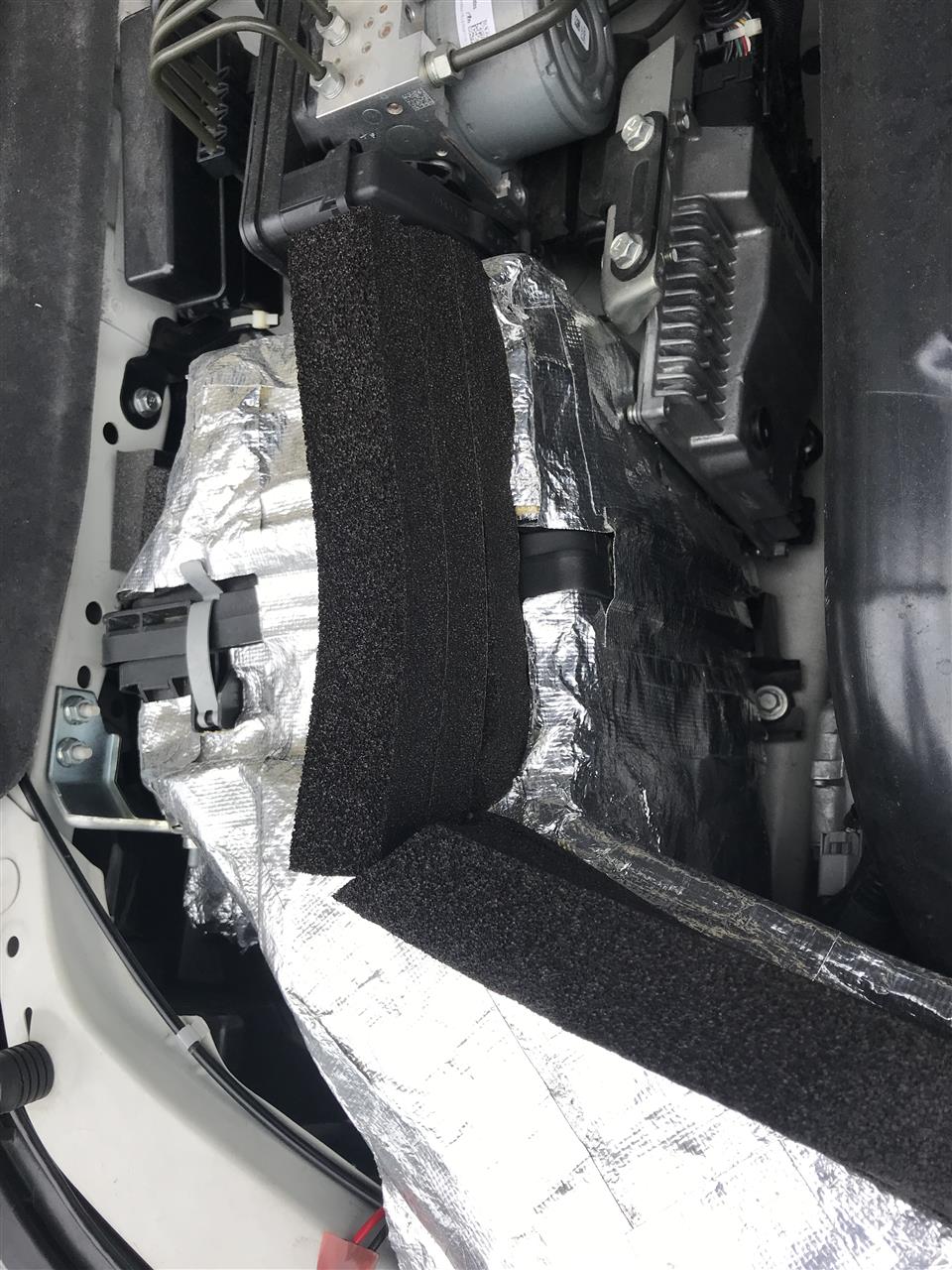

Dラー点検時には断熱シートで包んでいるので未チェックで済ませてきました
が今回開封しました。
(因みにくの字のスポンジの縦壁はボンネットと密着させることで
ラジエターの排気熱が上側から回り込まないようにするための壁です。)

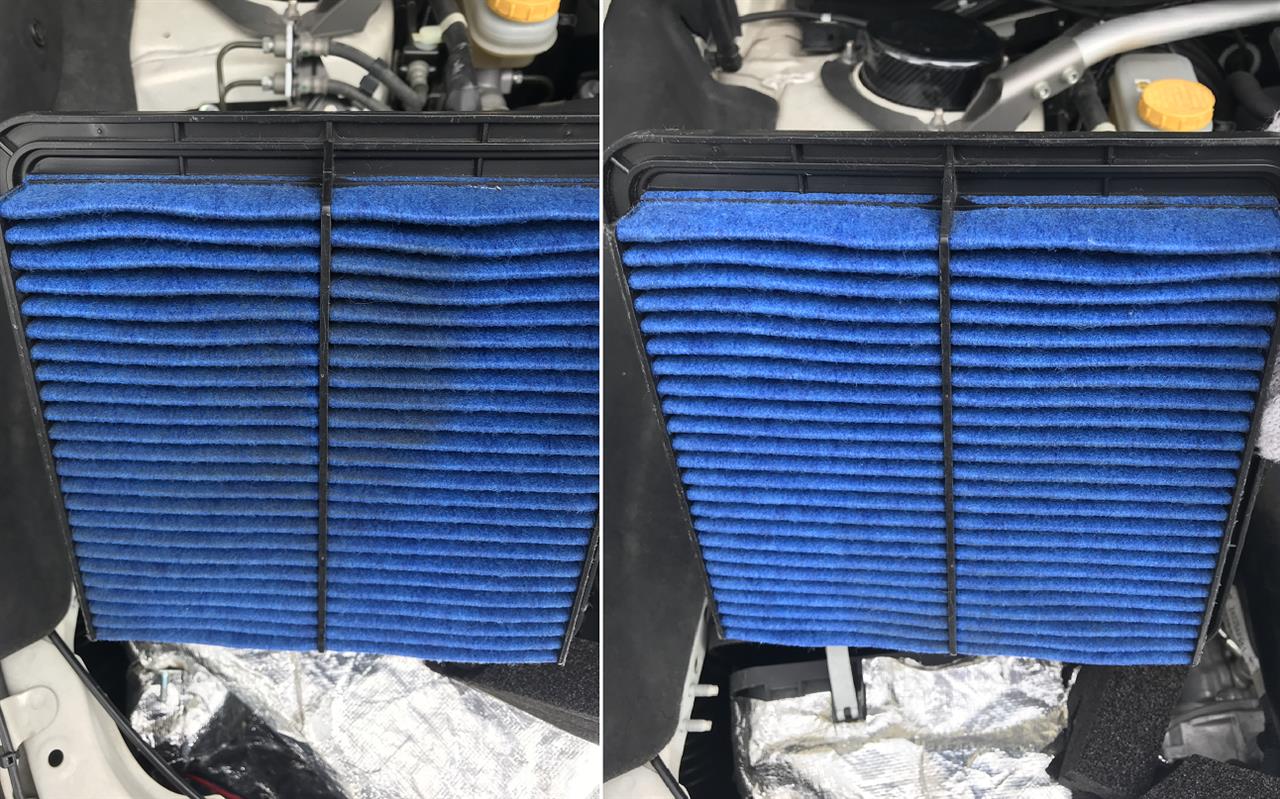

ダーティサイドはお約束の虫とか枯れ葉やら。でも意外と綺麗に見えます。
クリーンサイド。光の加減か左半分がステンメッシュが白っぽく見えます。

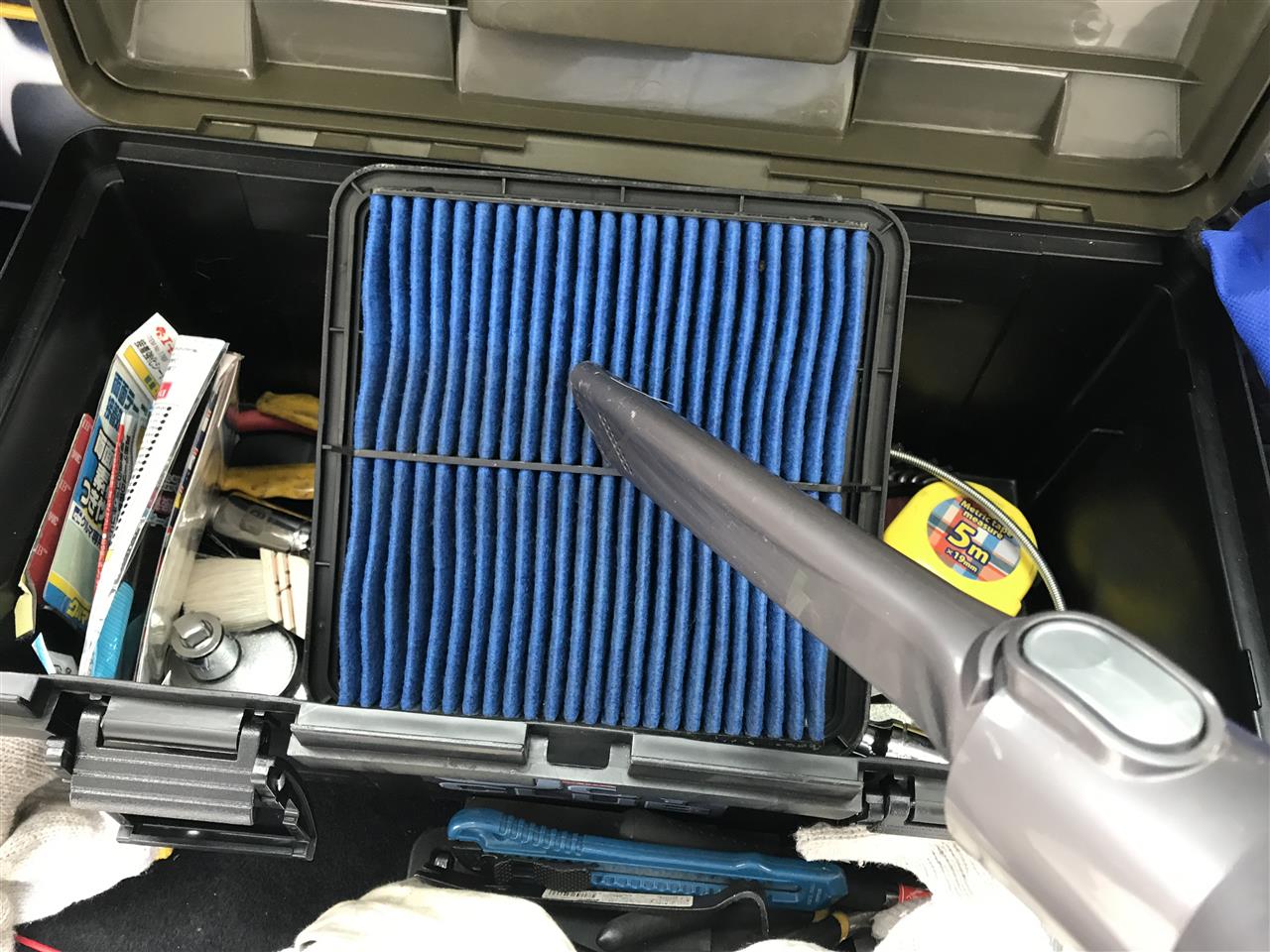

PC用エアダスター缶でやってみましたが威力が弱いのでダイソン君で吸込側で掃除。
もとの搭載が左。上下逆さまにすると新品化(*'▽')。こちらで組み込みました。

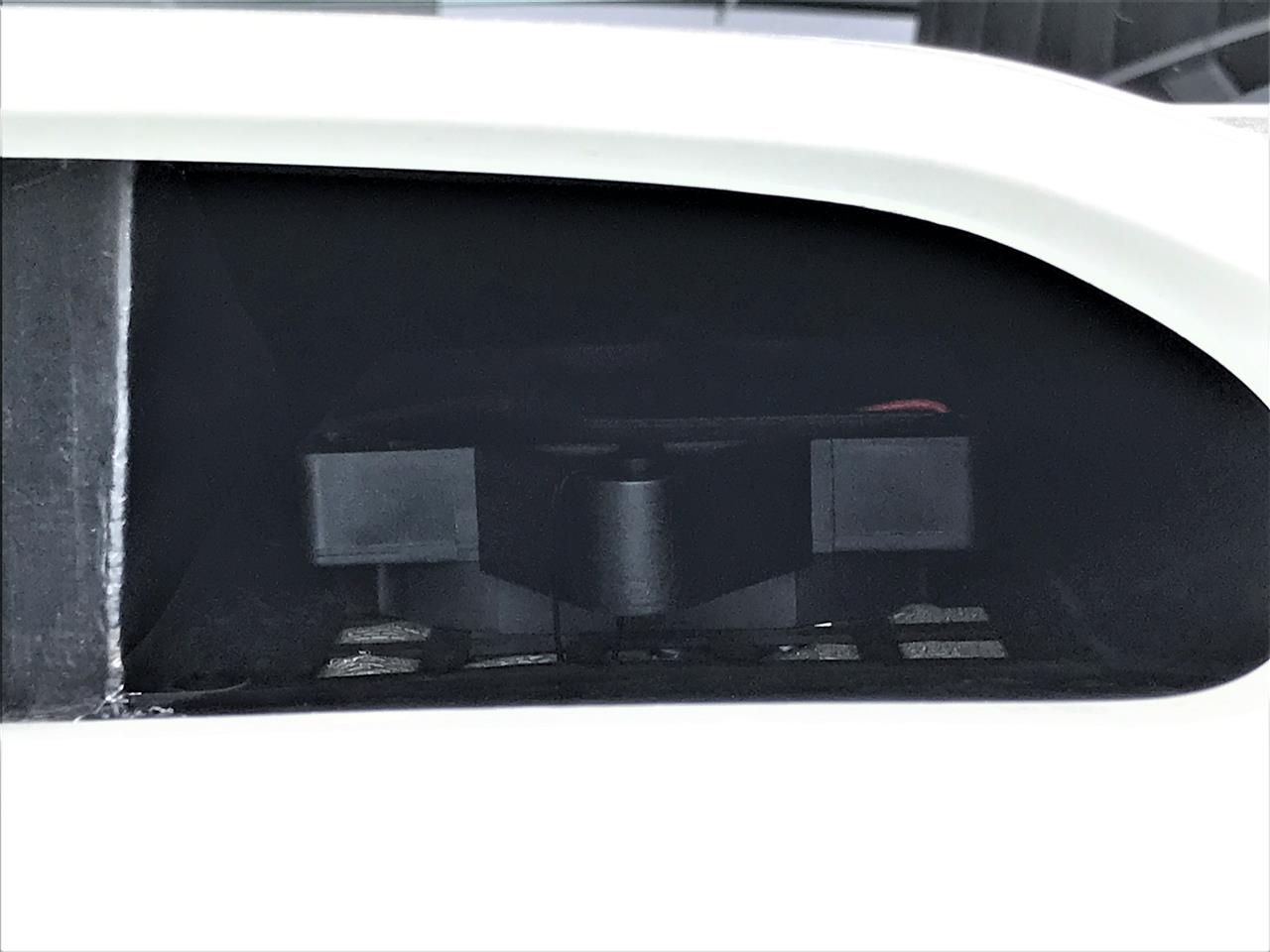

③排気ファンの配線戻し
この状態で半年放置でしたのでもとに戻しました。
SW ONで正常に作動することを確認。
④左側カタカタ音元つぶし
最近助手席側からフレームを叩いている様なカタカタ音がするので
そこら中触りまくって類似の音のするところ数か所に手を入れてみました。
その一つが↓。ウインドウ左下の横にある樹脂部品が歪んで緩んで動きます
0.5～1mm程度の隙間があり軽くたたくとカタカタ音が響きます。両面で固定。
右側は問題なし。
他にも赤丸部がカタカタいうので手を入れておきました。
効果の確認はまだこれからです。

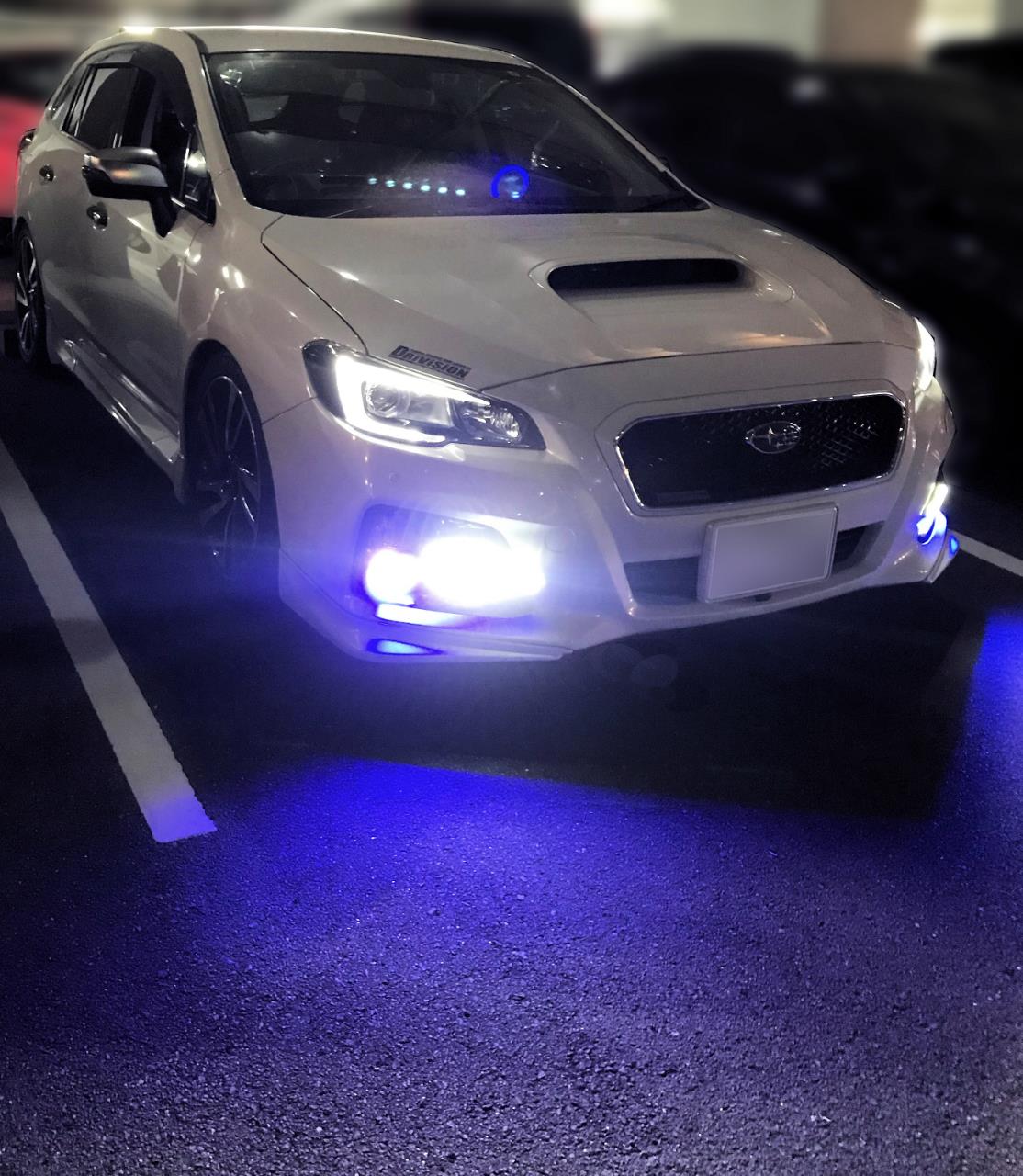

今日のスバル君
外の作業が寒かったので部屋に戻り暖かい飲み物を飲みながら
スバル君の写真をながめてほっこりしていました(^^)
つづく
