コンソールリッドを自分仕様に巻き替えて改良してみました。
改良内容は、簡単に言うと、①スポンジの嵩増し、②アルカンターラ生地への変更　です。









<きっかけ>

私のシートポジションだと、ステアリングを握った左腕の肘が、ちょうどこのコンソールリッドの角に当たりますが、結構苦痛でした。



というのは、コンソールリッドの角は、スポンジは無く、合皮だけになるので、長い間ステアリングに手を掛けていると、左ひじが痛くなってきて、ずっと前から何とかしたい…と考えていました。


<改善内容>

①先ずは、左肘のあたる角部にもスポンジを入れて、希望のシートポジションにしても、左肘が痛くならない様にすることにしました。

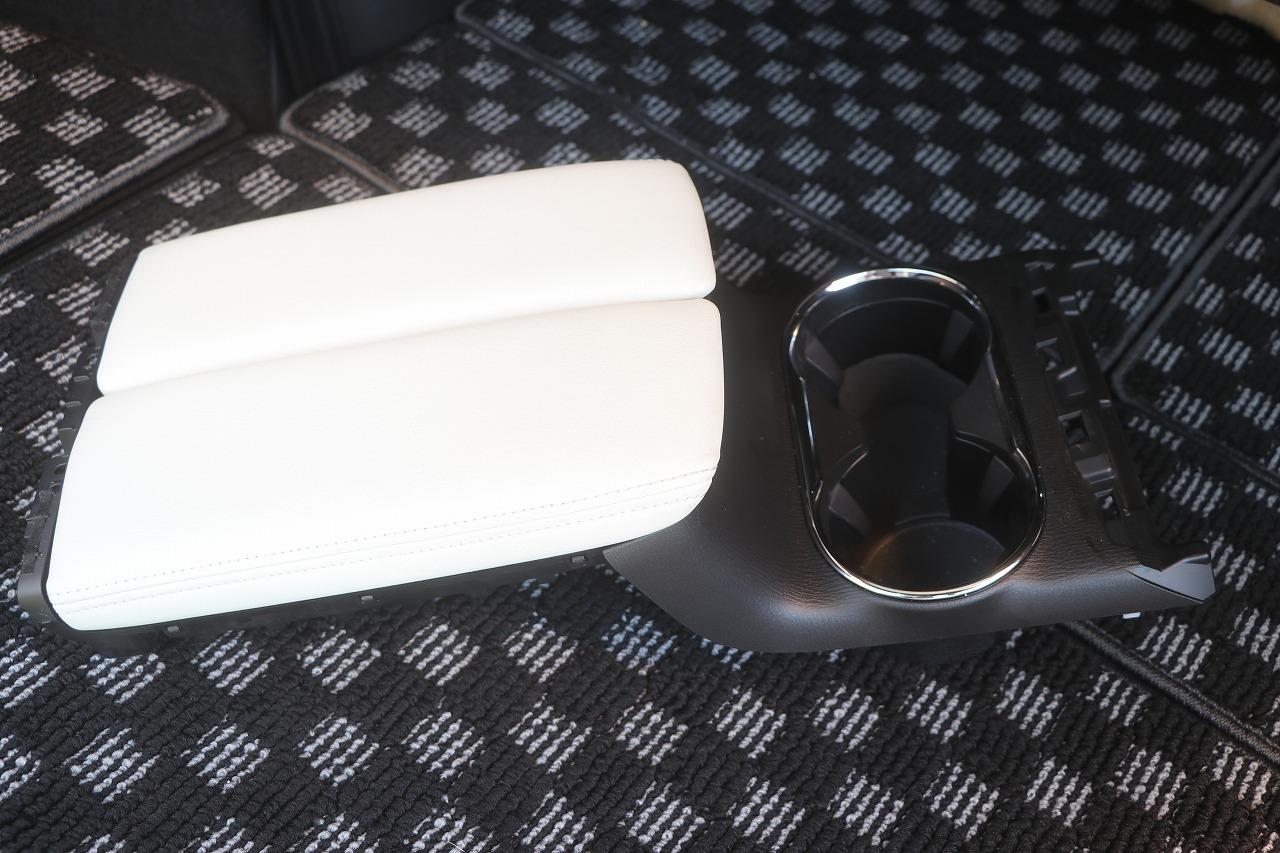

（中古のコンソールリッドのパーツを入手して下準備を行いました）

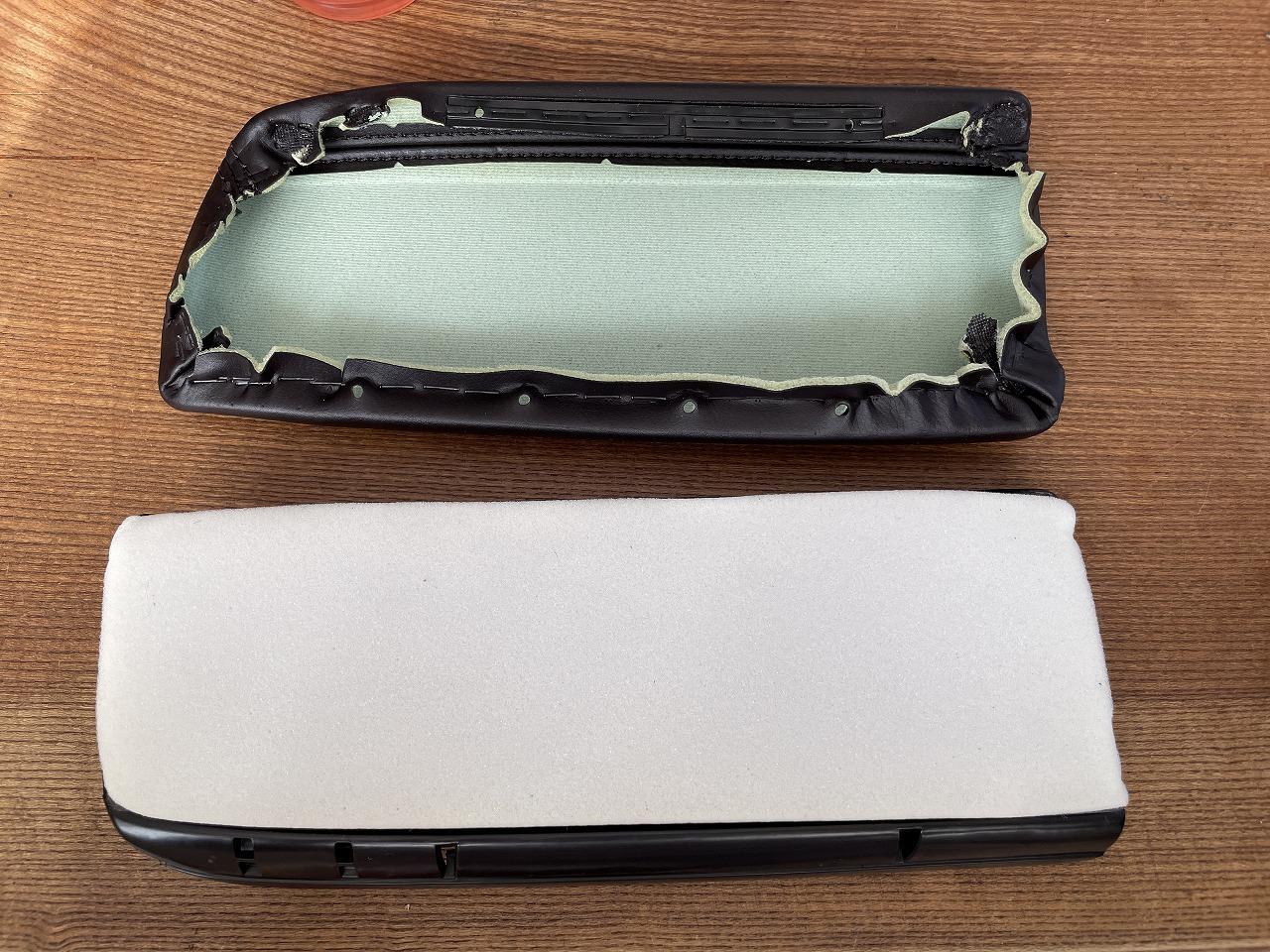

コンソールリッドの合皮を剥がしてみると、表面には薄いスポンジが巻かれていましたが、



装着されているスポンジ類はすべて剥がして、市販のウレタンゴム(スポンジ)に貼りかえることにしました。



ここで、純正よりも厚みのあるウレタンゴム(スポンジ)を使って、

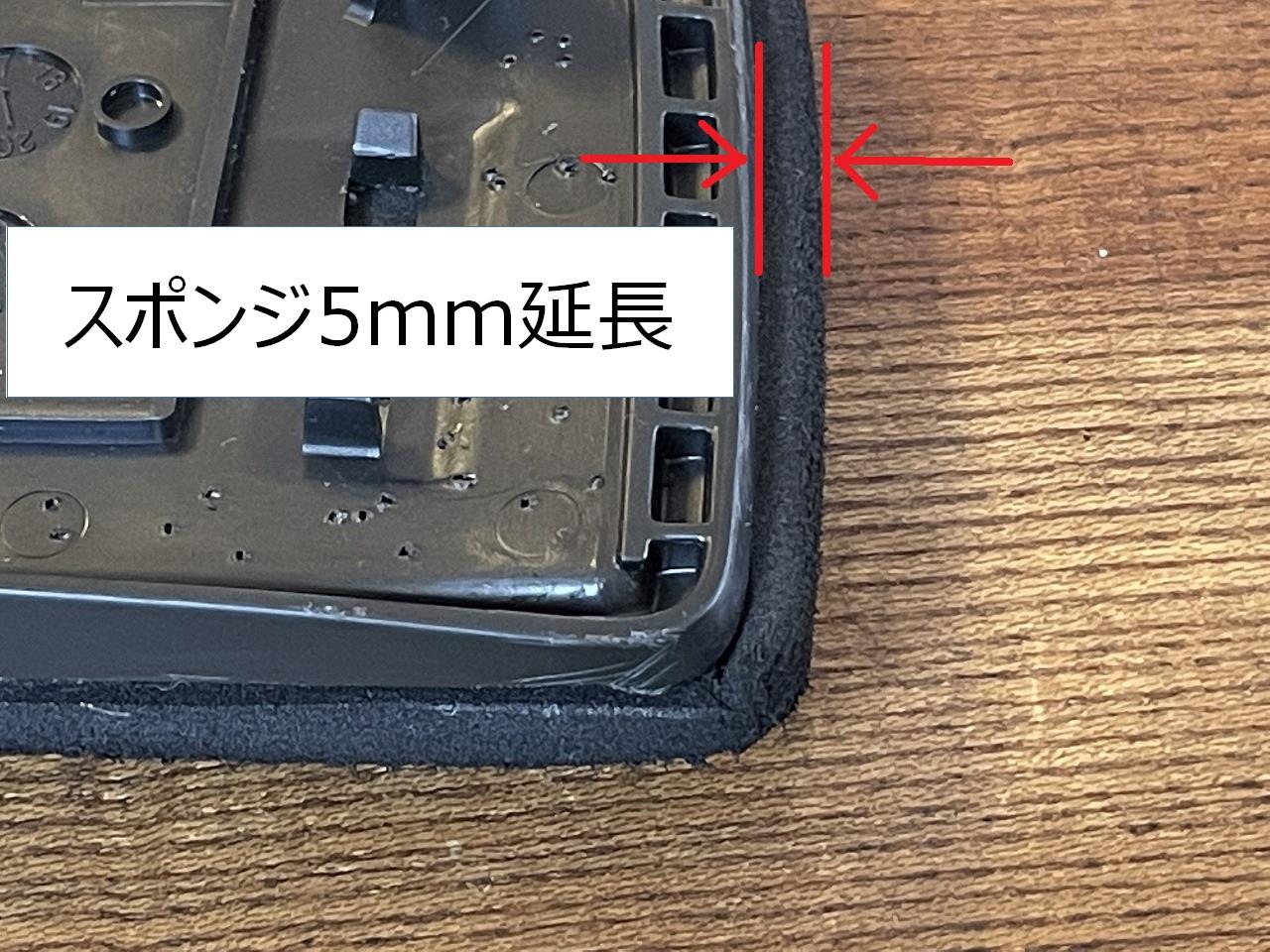

周囲に切れ込み等を入れながら、前側は純正よりも5mm程度出っ張る様にし、



高さも純正よりやや高めになる様にしました。
（前側に大きく出っ張らせるとドリンクホルダー部に干渉してしまうので、5mmにしました）

スポンジを貼っただけでは角々しいので、ここでスポンジの角を削ります。



（この工法は、みん友さんの「やれんのー」さんから以前教えて頂きましたが、やっと活用することが出来ました）

ペーパーやヤスリなどを使って地道に削ると、きれいに角を丸くすることが出来ます。




②巻替え

純正の生地（合皮）だと、冬は冷たくて、夏は汗をかいてしまうので、自作の簡易シートカバーにも使っている「ゼブラ柄のアルカンターラ生地（ウルトラスエード生地）」を使うことにしました。





このアルカンターラ生地だと冬も冷たく感じないし、夏も空気を通すので、汗をかかずに済むためです。

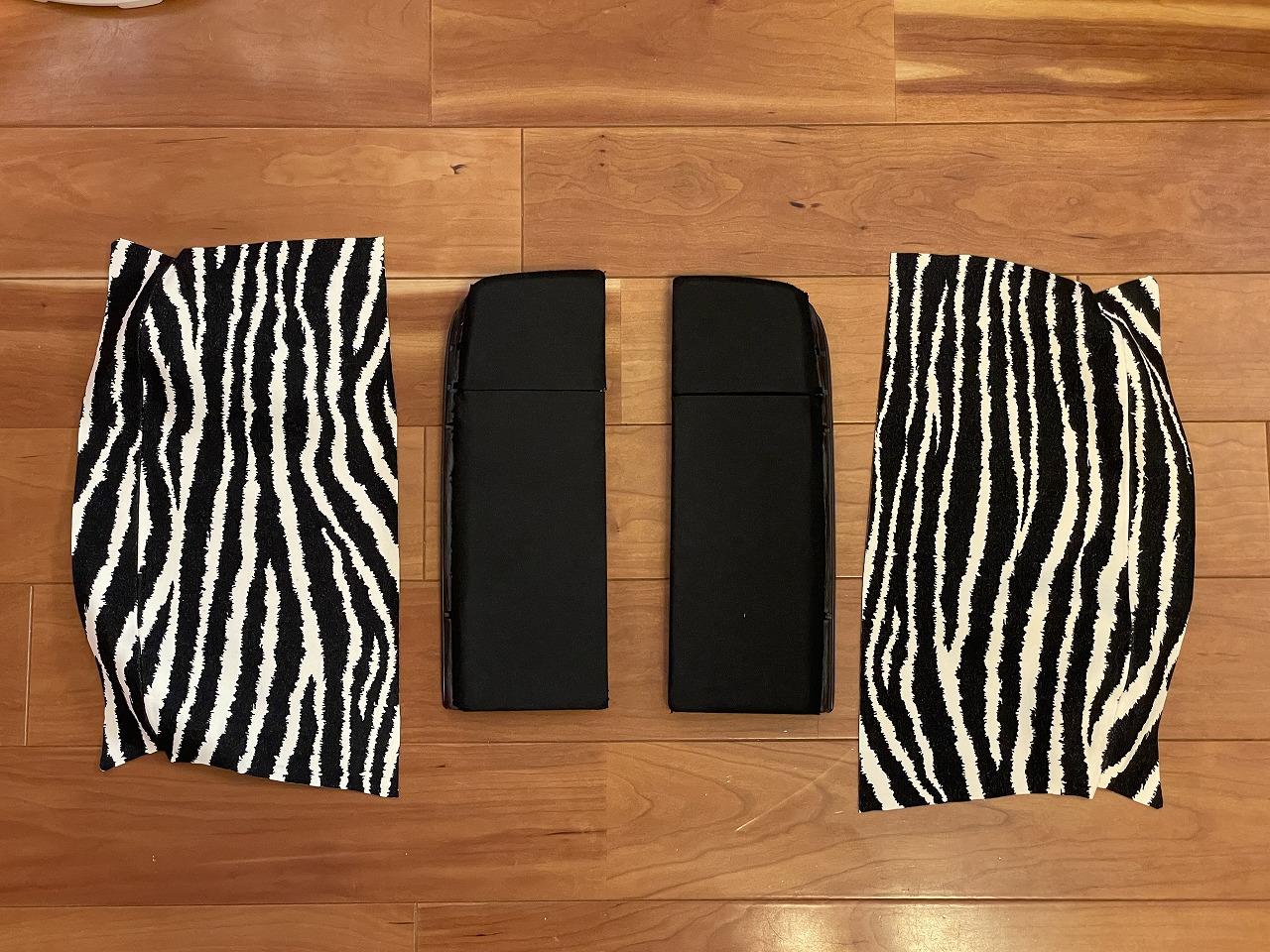

純正の合皮生地を元に、アルカンターラ生地を切り出します。





純正のままの形状ではなく、多少巻替えし易い様に形状は若干修正しました。

今回は柄物の生地の為、ステッチ入れませんでしたが、生地は純正同様に2分割で作りました。

生地の巻替えですが、純正の合皮で使用していた樹脂パーツ部の突起は邪魔になるので、ニッパーで切断して巻替え作業をしました。

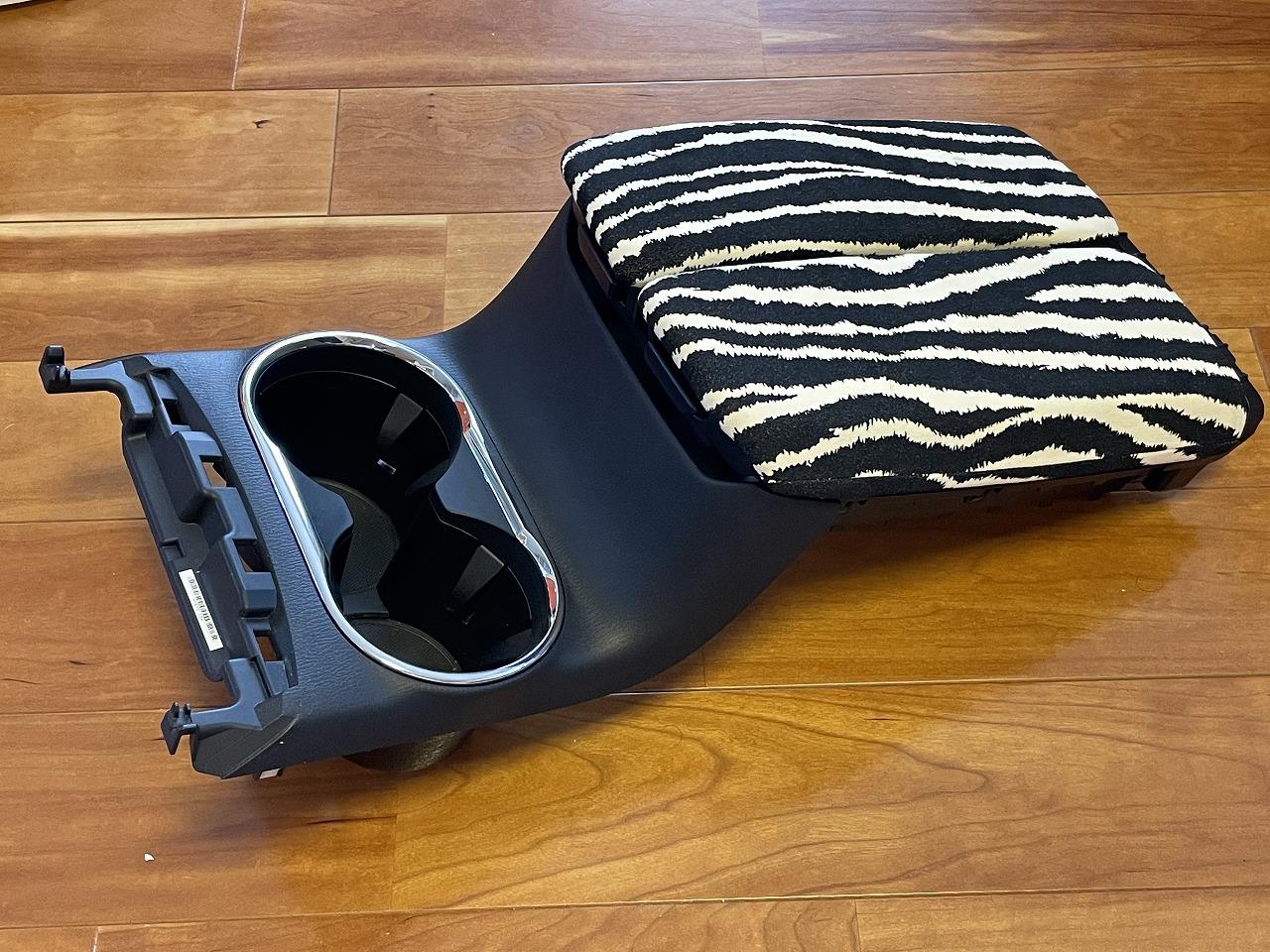

<装着>

今回のコンソールリッドの改良では、事前に仕入れた中古のコンソールリッド周辺のパーツで作業をしたのですが、巻替え後にをそのまま装着しようとしたのですが、意外にも年次改良等で微妙に形状が違い、そのままでは装着できなかったので、コンソールリッド単体を交換することにしました。



<コンソールリッドの脱着方法>

ディーラーにて「コンソール・リッド取外し/取付け」という資料を貰ってから作業をして下さい。

基本的にはその資料の通り行うので説明は簡単にしますが、一部判り難い箇所だけ　詳しく説明します。

(1)コンソールリッドの脱着

　　A)　後席側の「リヤコンソールパネル」を内装はがし等を使って
　　　　5センチほど後方にズラします。

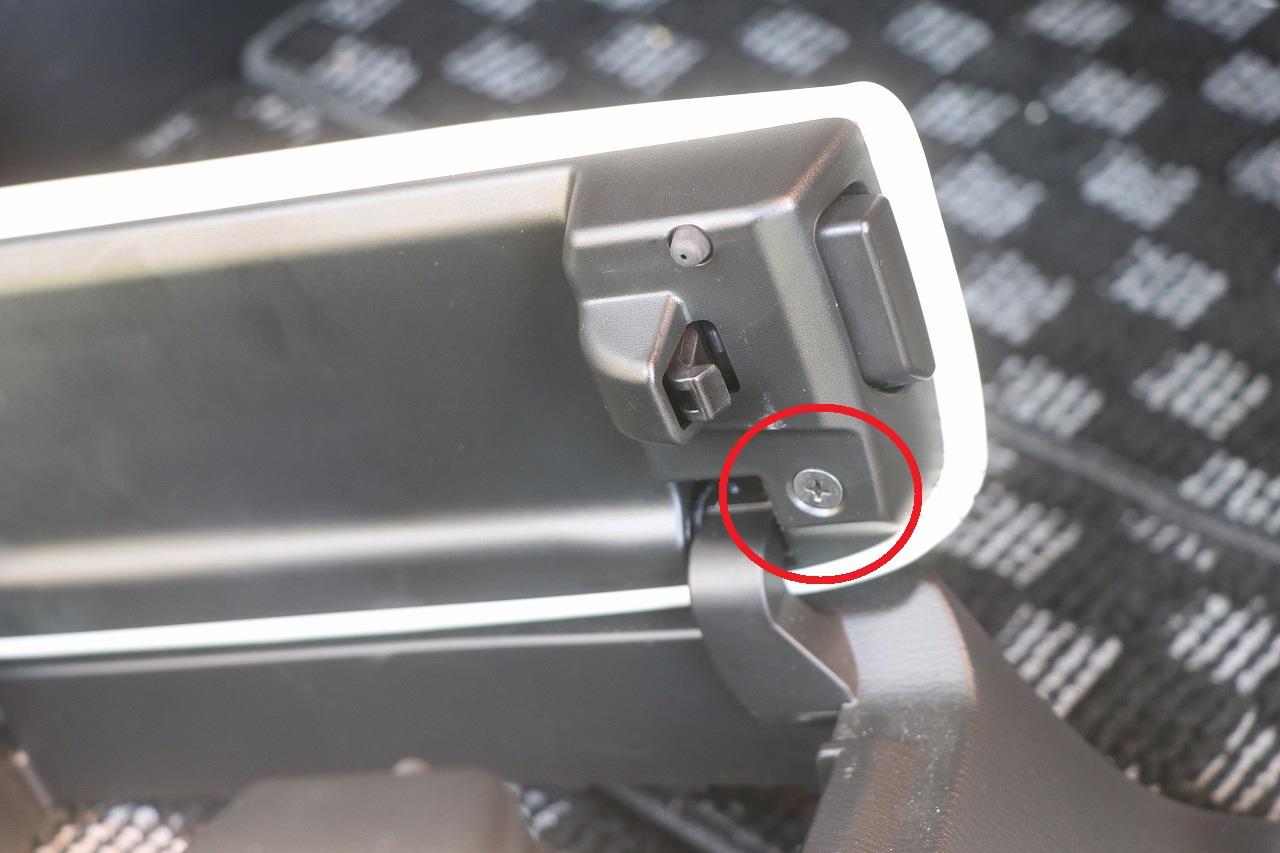

　　B)　写真のネジ2つを外します。



(2)シフトパネルの周囲のパーツを外して、パネル全体を5センチほど持ち上げます




(3)コンソールリッド全体を持ち上げて外します。



(4)コンソールリッド内側のネジを外します。



(5)合皮と樹脂パーツの間に内装はがしを入れて、隙間を作ります。

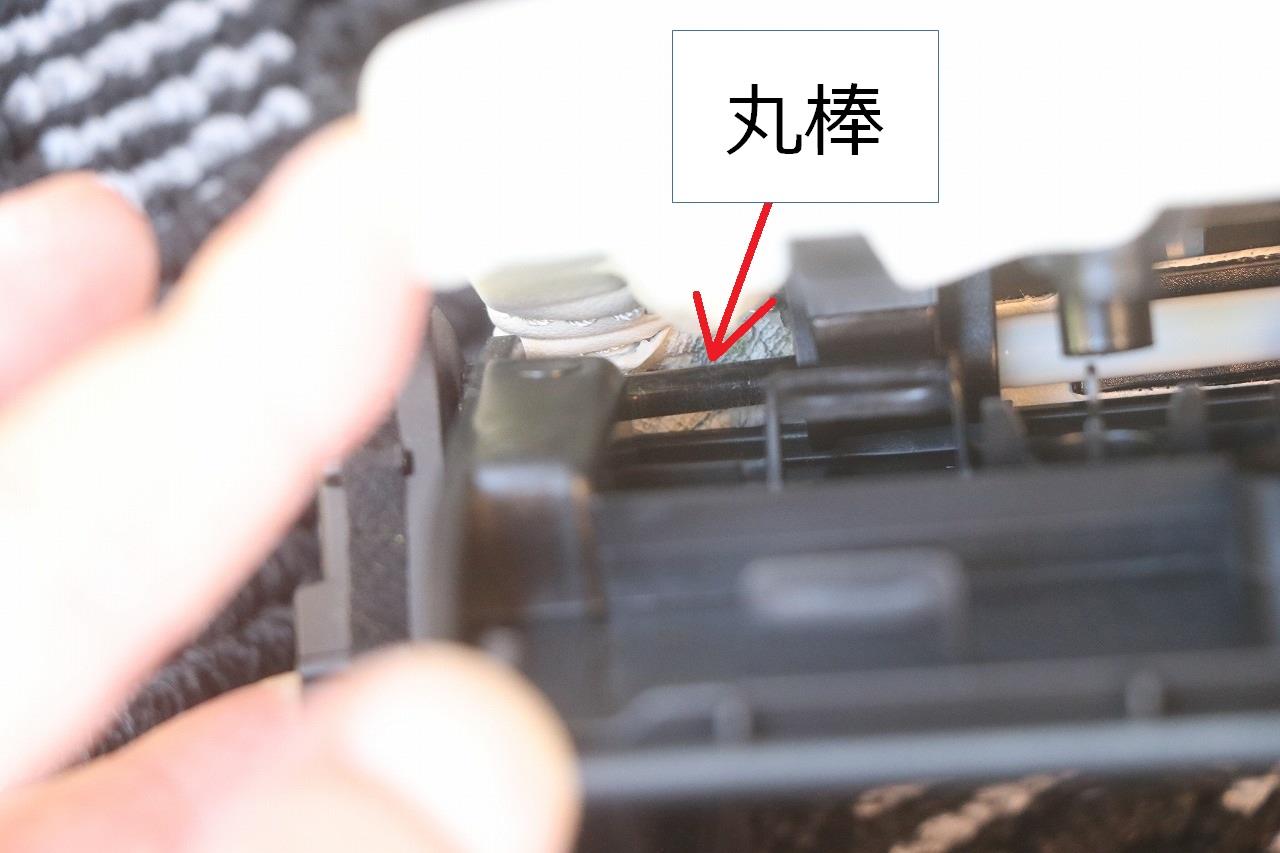

(6)指で隙間を広げながら、先の細いラジオペンチ等で、丸い棒を少し後方に出します。







※コンソールリッドは、片側で3つのパーツに分かれていて、




　　①外側の合皮が巻かれたもの
　　②内側の樹脂パーツ
　　③前述の2つのパーツを連結している丸い棒　

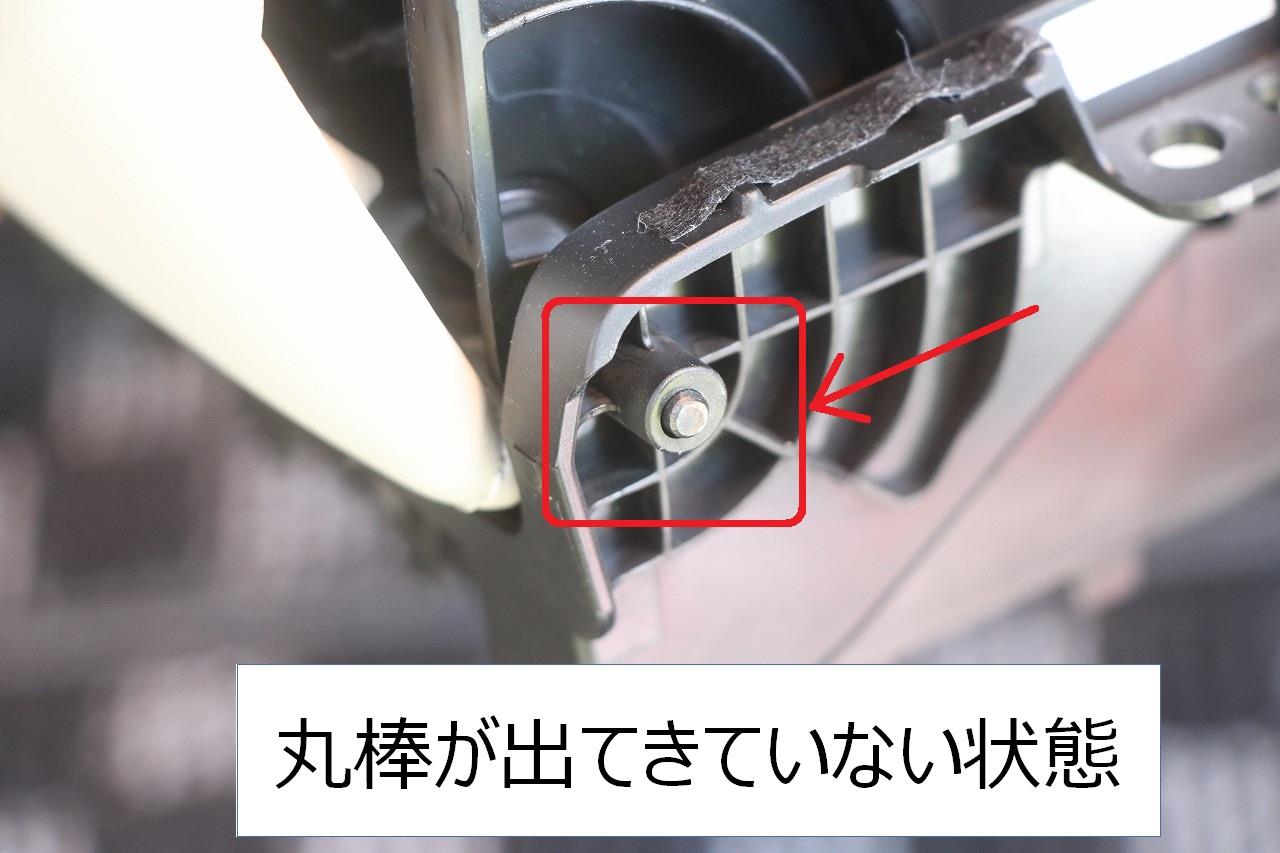

　の3につになります。この丸い棒は後方から押し込まれて固定されている
　ので、丸い棒を後方へ少し引き出して、丸い棒を引き抜きます。
　

これはなかかな難しい作業で、上手く引き出すのは大変かもしれませんが、
　頑張って作業して下さい。

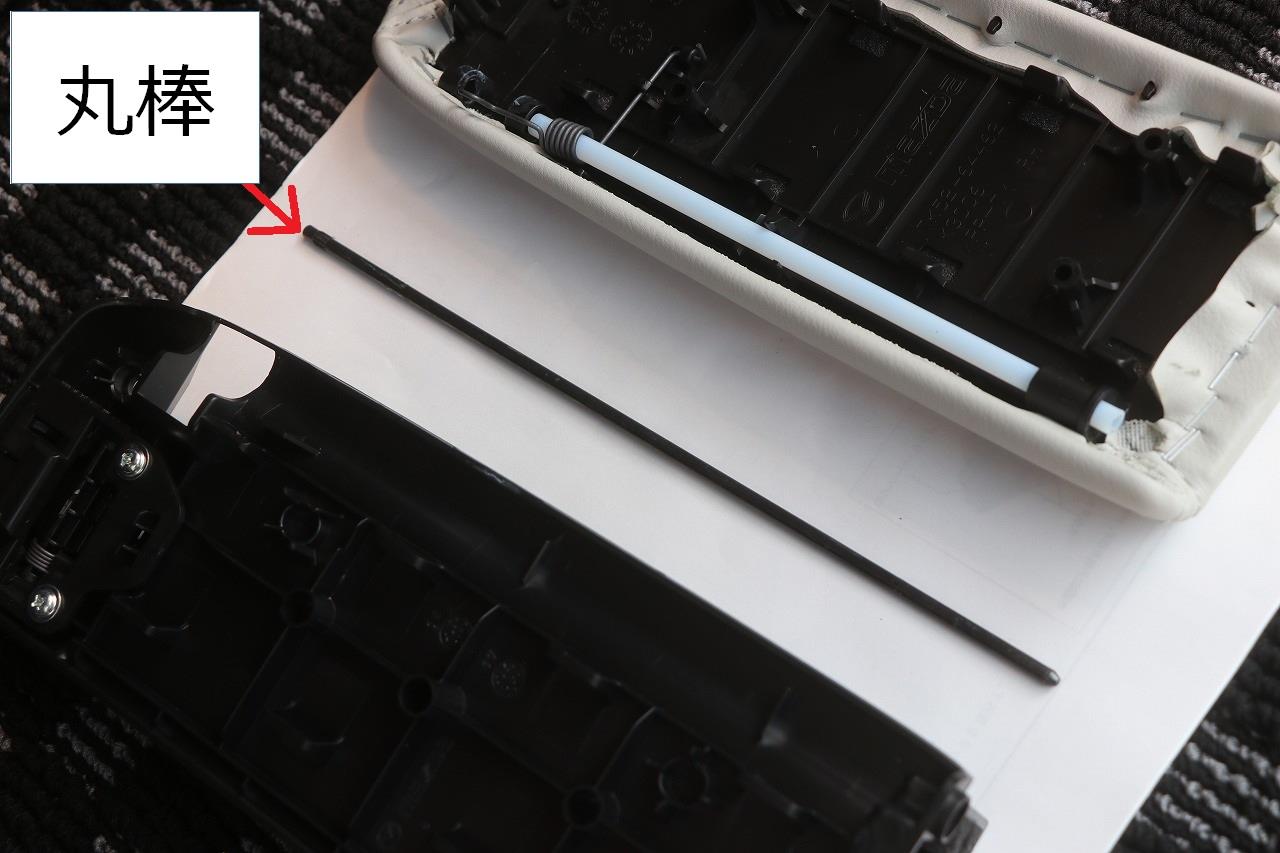

⑦丸い棒が後ろ側に少し出てきたら引き抜いて、コンソールリッドを分解します。




⑧組付けは、①～⑦の作業を逆に行なって下さい。

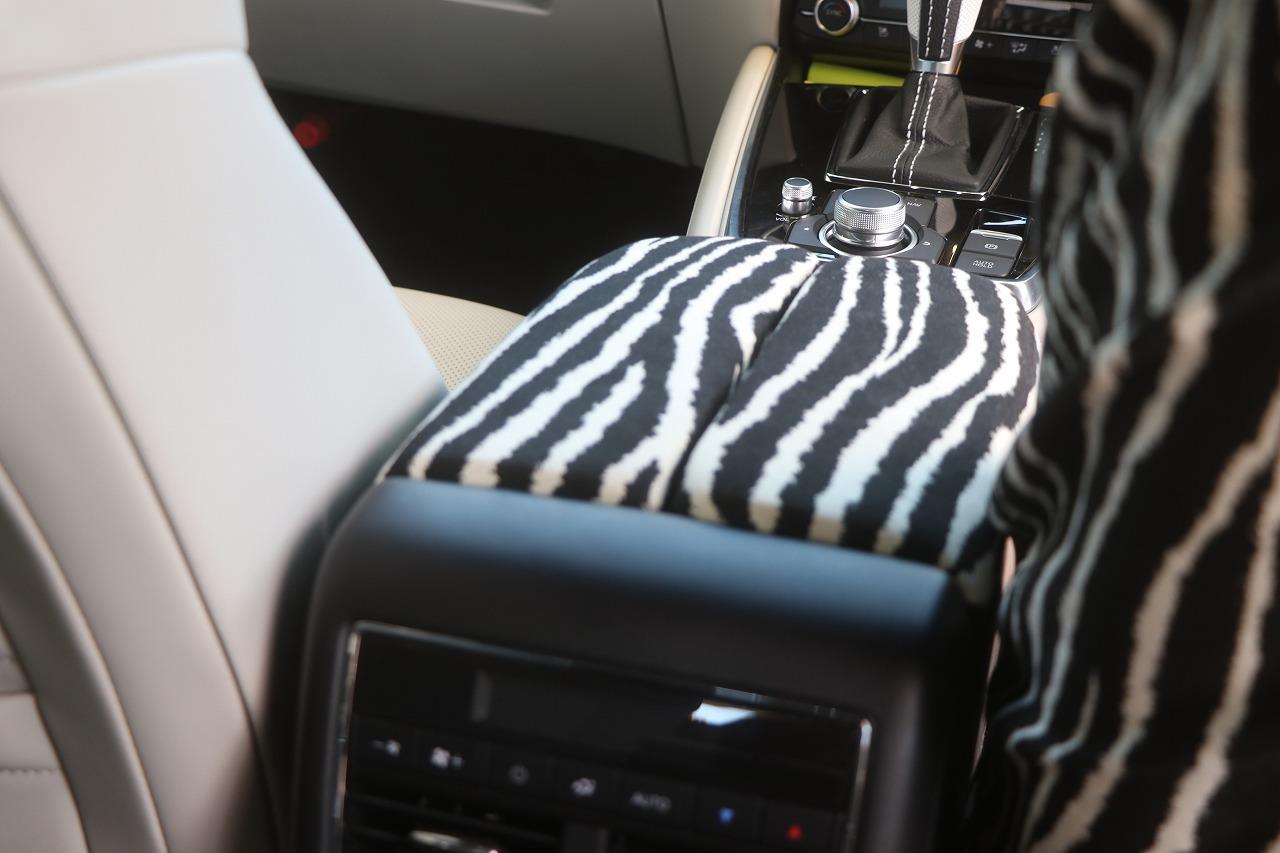

<装着写真>

あくまで自己満足ですが、思った通りの出来上がりにもなって、何とか夏に間に合って良かった・・・と思っております。







最後までご覧頂き、有難うございました。
