｢mazda3｣のATには、従来とは違う形状のATシフトノブが使われているので、どんな構造かを調べたくて、部品を手配してみました。
（厳密に言うと、｢mazda3｣にも、｢本革仕様｣のATノブと｢ウレタン仕様｣のＡＴノブの2種類ある様ですが、今回は本革仕様のATノブを手配しました）









<新しいATシフトノブの発注経緯>

｢mazda3｣のホワイト内装がどんな雰囲気か？を知りたくて、MyDとは別の店舗の展示車を見にってきました。



｢mazda3｣のホワイト内装は、コンソール周りはホワイトではなく、ブラック系でまとめられているのは、意外だと思いました。

他の店舗へ行ったのは、ホワイト内装の視察以外にも目的があったのですが、馴染のサービスの方に部品をお願いしていて、その引取りも兼ねてお邪魔してきました。



手配していたのは、「mazdsa3」の本革仕様のATシフトノブで、従来の(ロードスター以外の)ATシフトノブとは外観がことなるものが採用されているのが、気になっていて、その手配をお願いしていた・・・という次第です。




｢mazda3」が発売されるまでの mazda車のATノブは、ロードスター以外は全て共通の形状をしたものでした。（OEM車を除く）

詳しくは、こちら 　のブログを見て頂けると、詳細な違いが判るかと思います。

しかし、第７世代となる｢mazda3｣からは、形状が変わったので、(シフトノブとブーツの革弄りをする自分としては)、新しいmazda3のATノブが気になり、「まだ部品の発注は出来ないかな？」と思いつつ、手配をしてみると、つい最近になって発注できる様になった様で、こないだの日曜には入荷したので貰いに行ってきました。

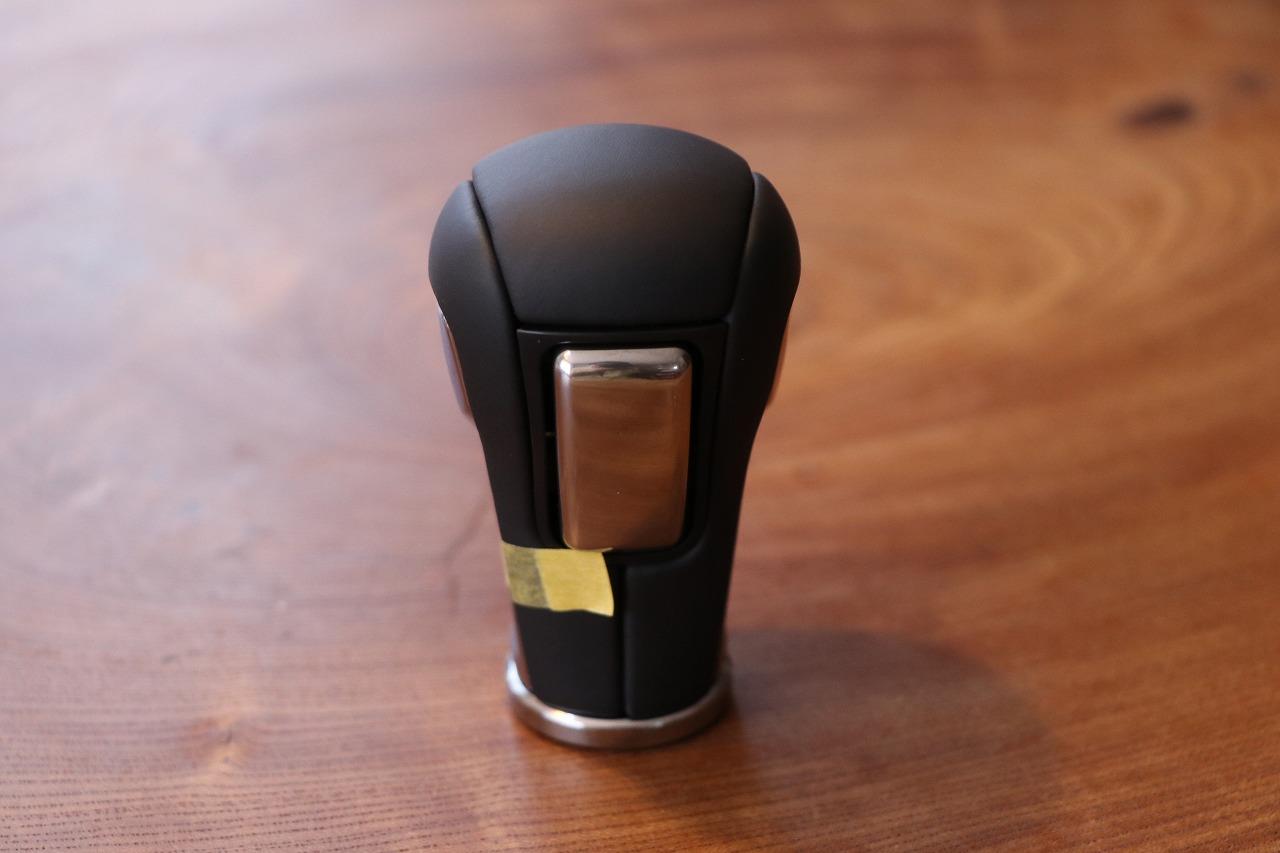

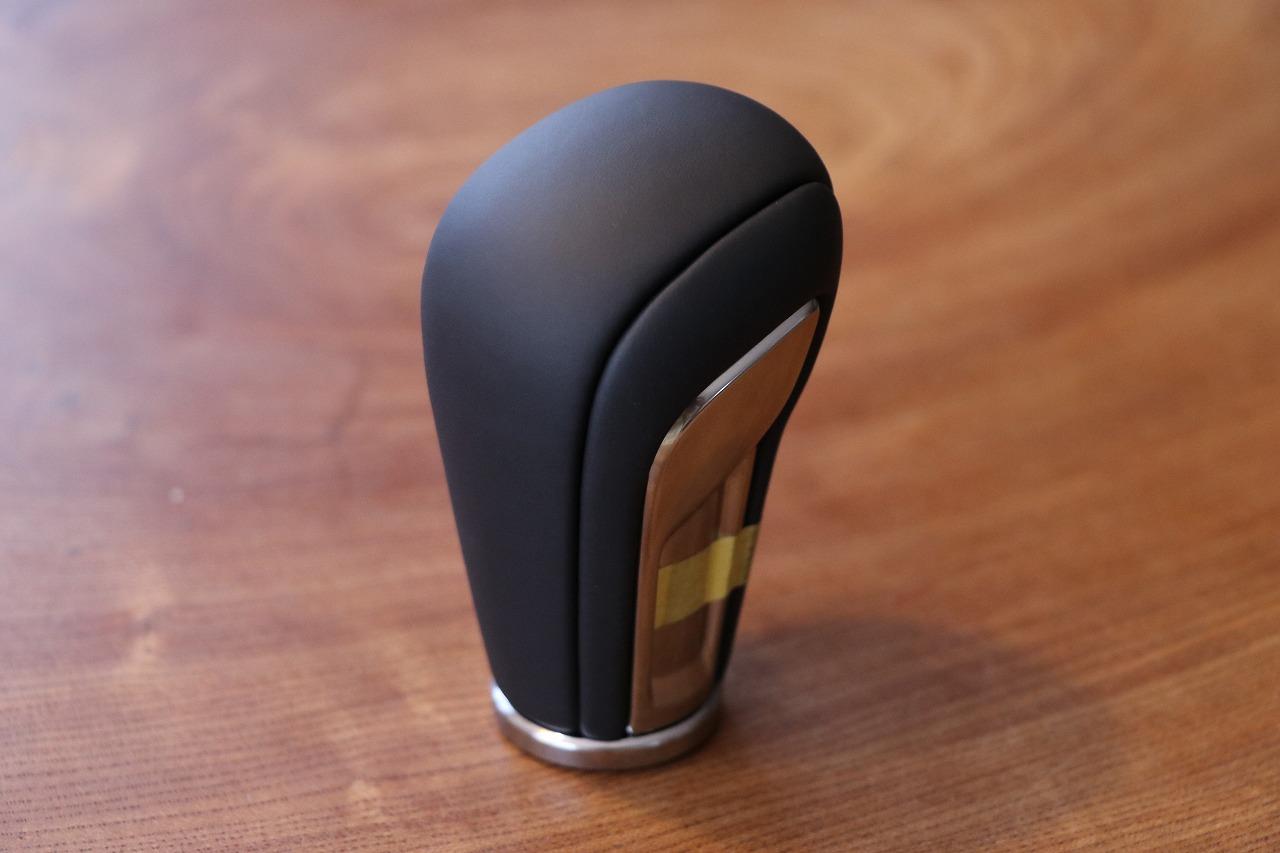

以前のATノブとこの新しいノブがどちらが良いかは「好みの問題」とは思いますが、個人的には両サイドのメッキパーツ及びレバー部のメッキパーツがそれなりの存在感を出していて、こちらも気になる存在だと思いました。



<｢mazda3｣のATシフトノブの構造>

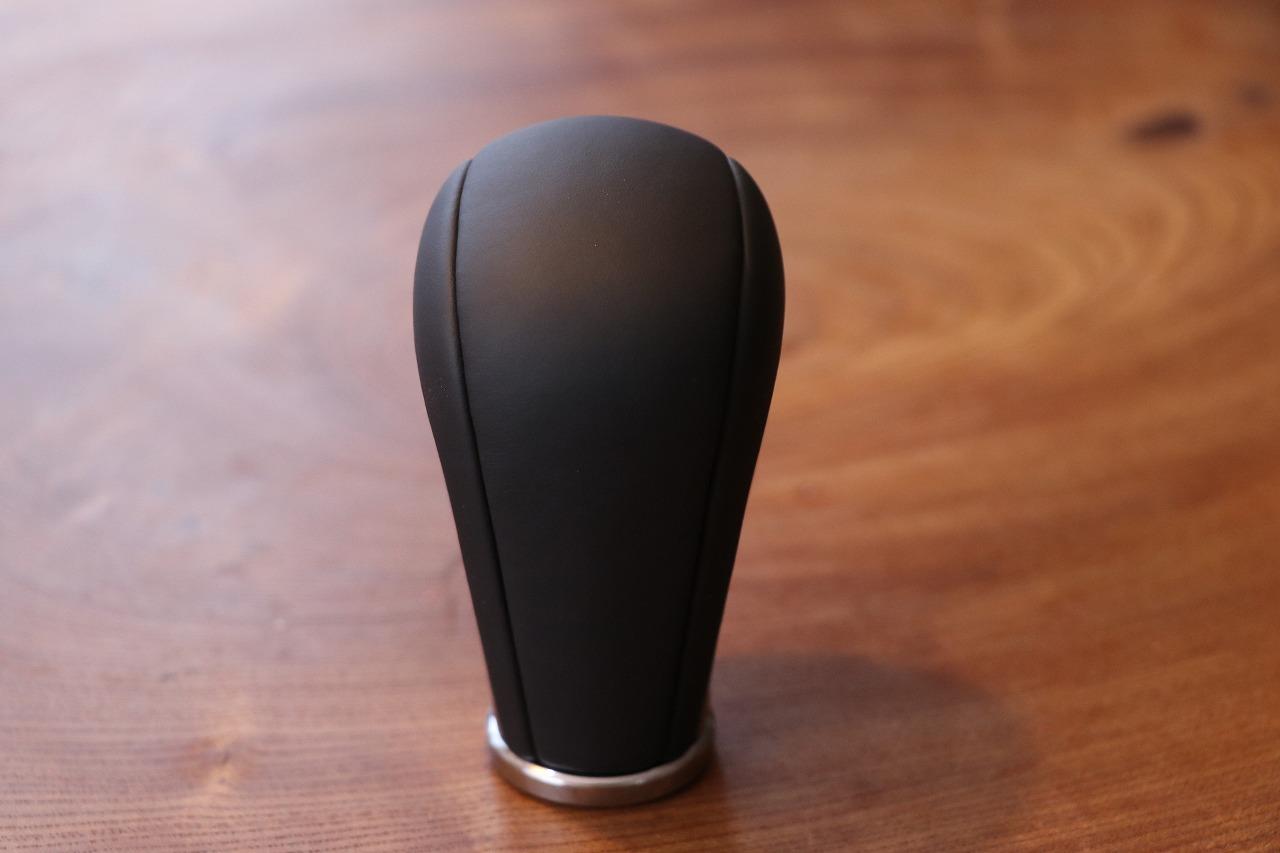

パッっと見は、従来品とは全く違いますが、ノブの大きさや底の取り付け部、レバー部を見ると、基本的な「内部構造」や「脱着方法は　以前のものと同じ」に思えたが、構造を調べる為に　早速分解してみました。

一応、mazda3のATノブの分解方法をUPします。

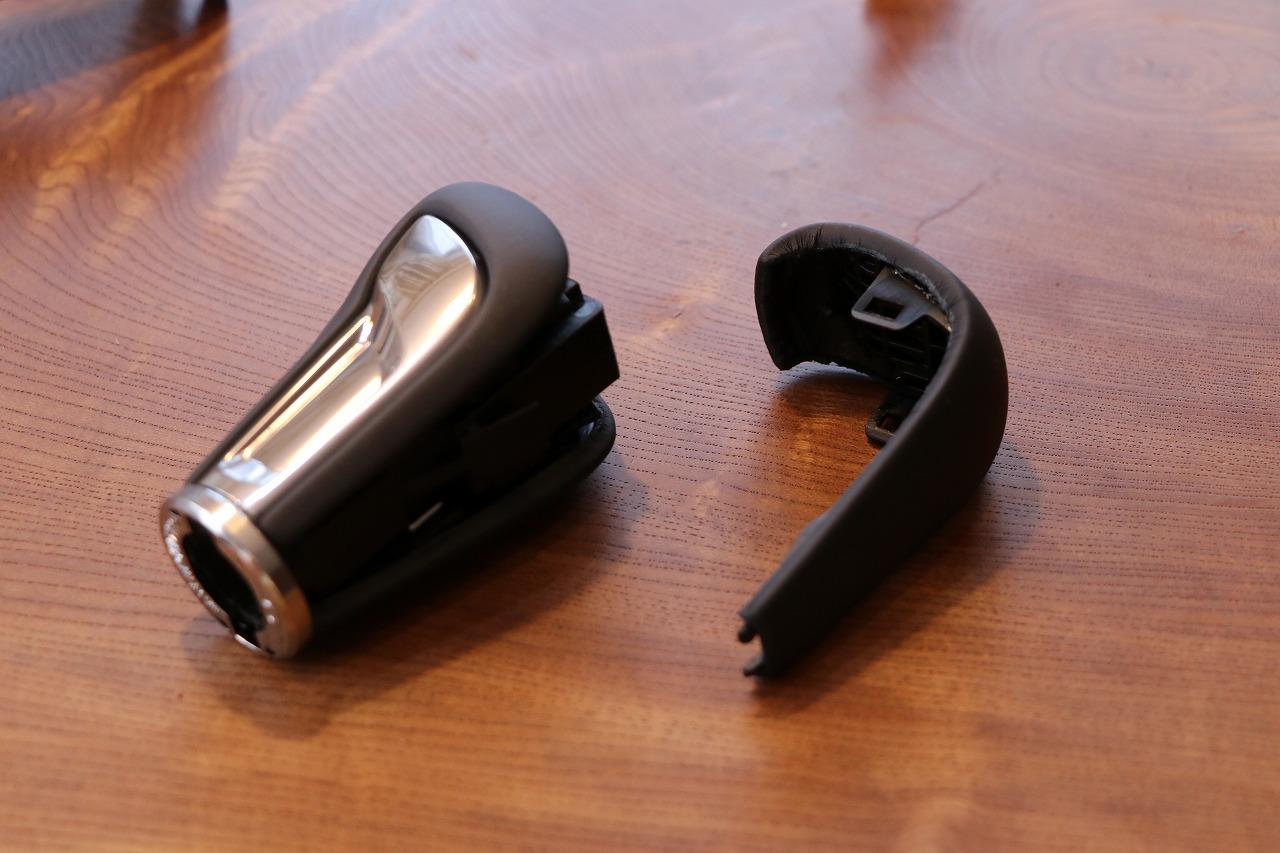

①センター部を上に引き抜く為に、内装ハガシを差し込んで、上に持ち上げると、センター部が外れます。





②サイドは左右に引っ張れば簡単に外れます。



③レバー部の周りの黒い部品は、単に爪部を掴んで引っ張れば外れます。

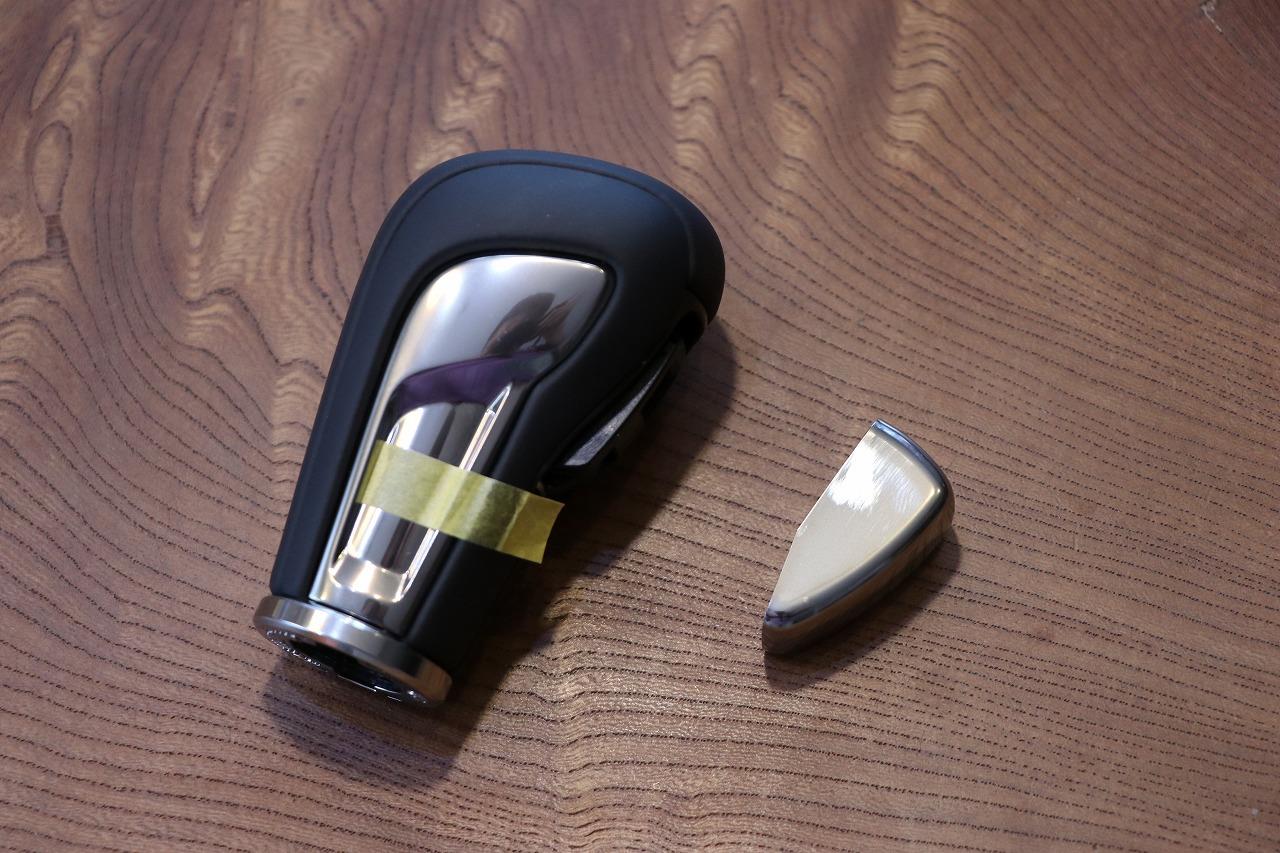

④レバー部は、上側の四角い穴から精密ドライバで中のツメを押し込むと、外れます。

（



（この部分の外し方は、以前のシフトノブと同じです）

※詳細は、こちら　の整備手帳をご覧ください。

⑤その後、U字金具を精密ドライバーで引き出して、手で抜きます。
（精密ドライバーで強く引き出そうとすると、飛んでいく可能性があるので御注意下さい。）

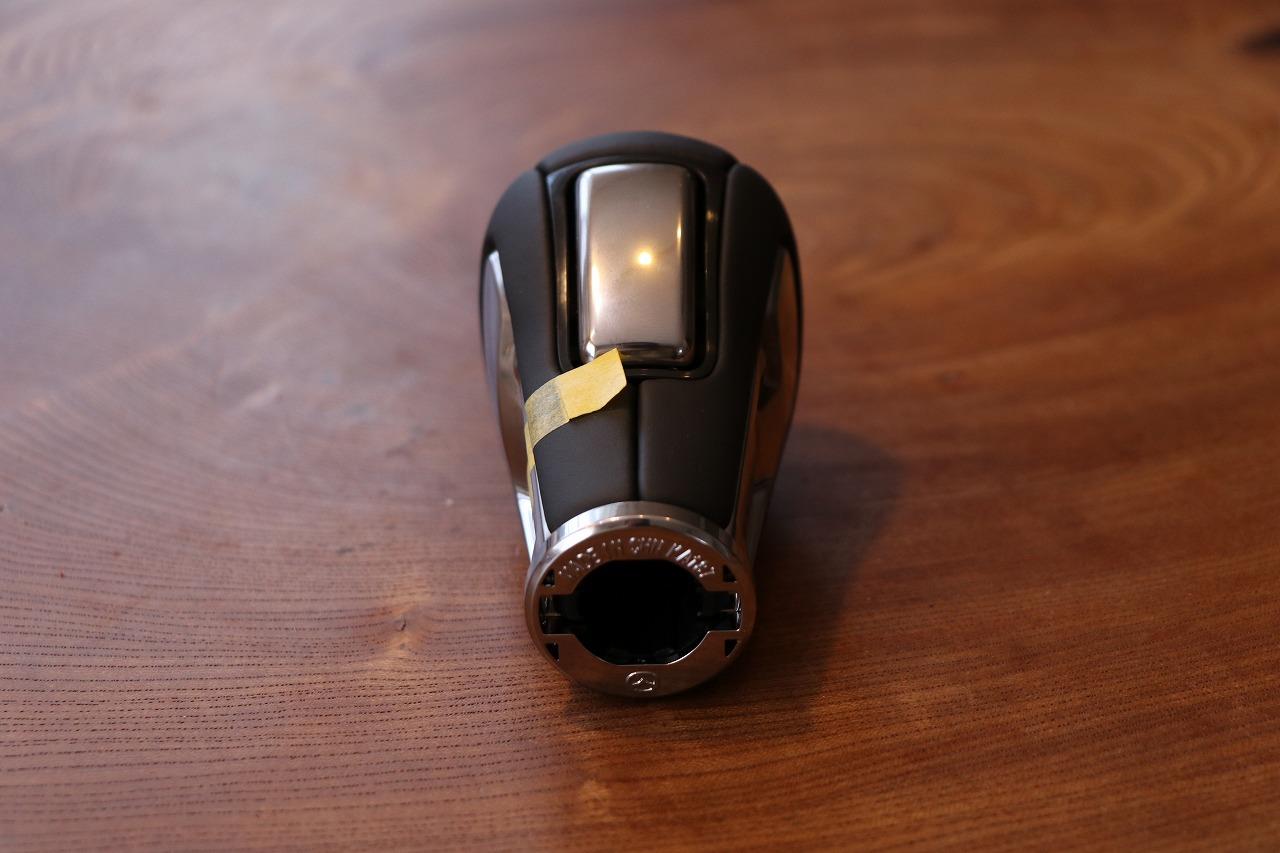

⑥底のメッキパーツは、精密ドライバーを差し込んで爪を外すと、パーツが外れます。



⑦サイド部のメッキパーツは、裏側の4つ(6つ)の爪を外すと、メッキパーツが外れます。

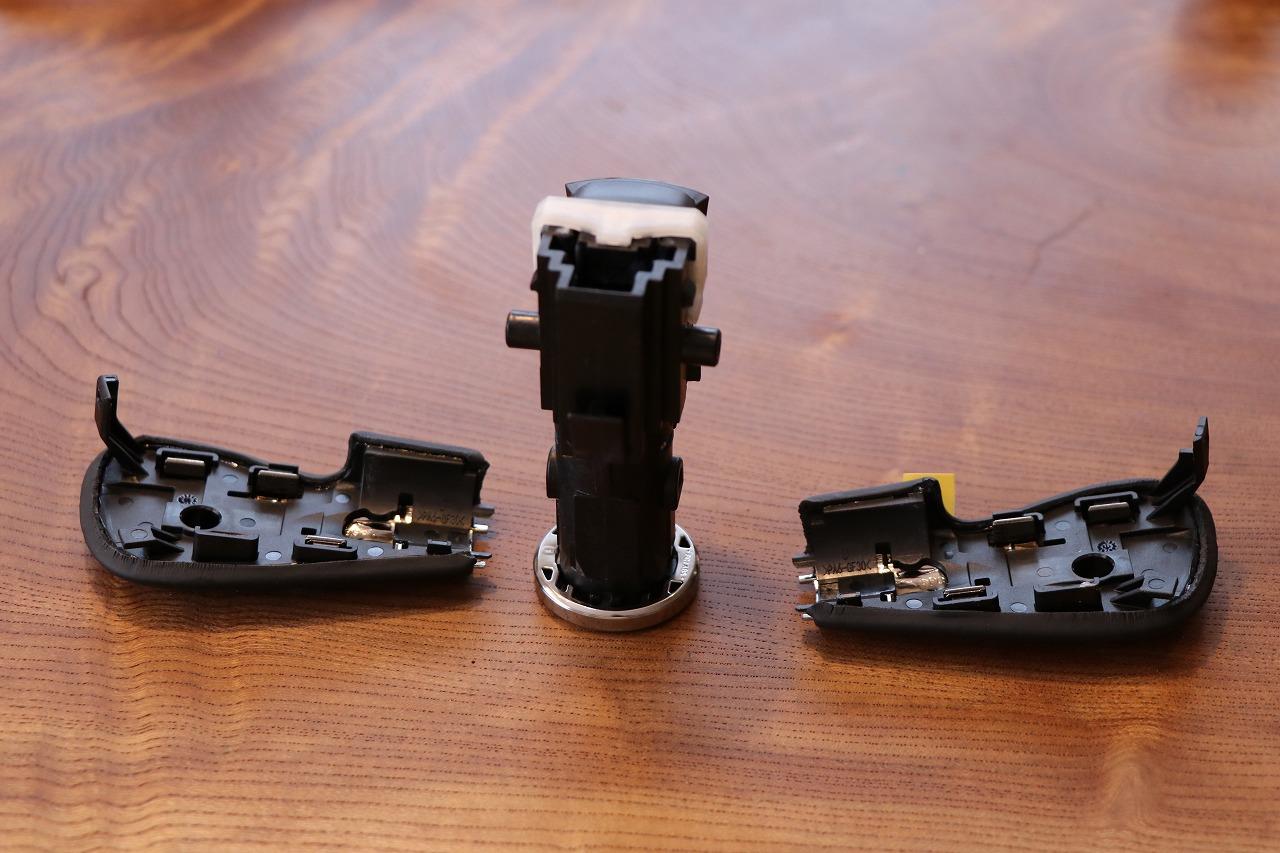

以上で、以下の写真の状態にまで分解できます。




今回の分解の結果、構成部品は勿論違いますが、シフトレバーからの脱着方法は同じだと判りました。

（U字金具は、従来のデミオ用のものと共通部品でした。）

再度組立てて、現行のATノブとの適合を調べるべく、代車のデミオに装着トライをしてみました。

（私のアテンザはリコールの為に、1泊2日でDに入院中でした・・・。）

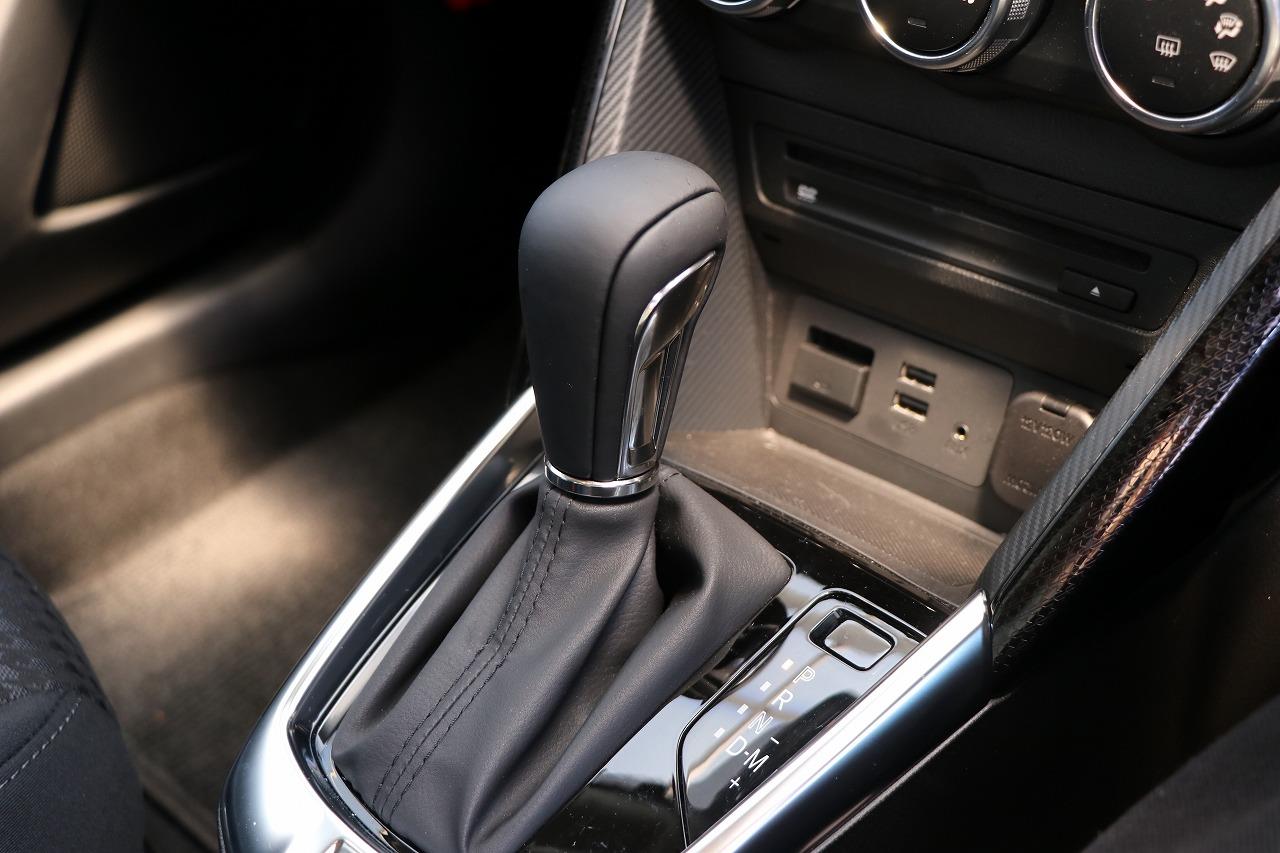

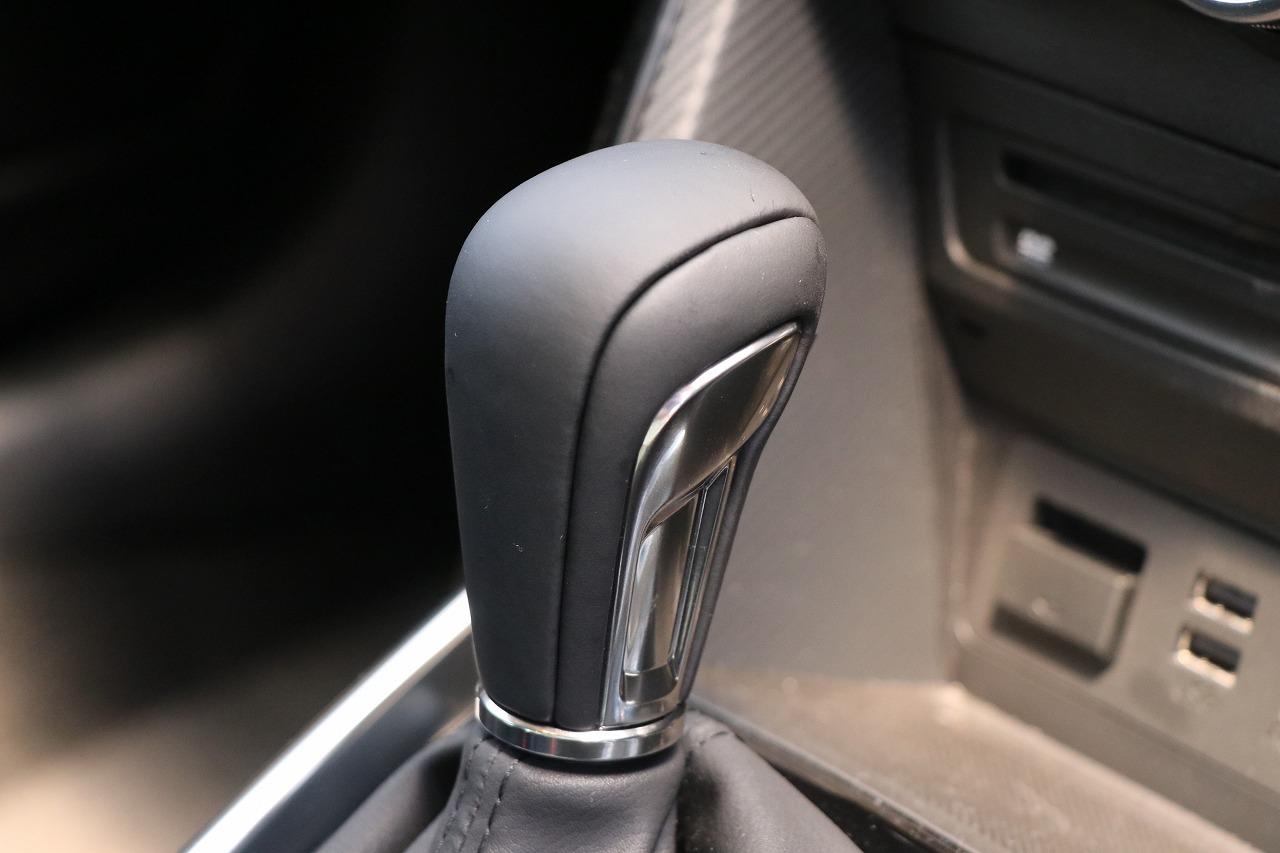

すると、思った通り、綺麗に装着でき、新しいATノブと従来のATノブは互換性があることが判りました。

※アテンザとデミオのATノブは、品番や内部構造は違いますが、どちらのノブも装着方法は共通なので、mazda3のATノブが代車のデミオに装着できるという事は、アテンザにもにも装着が可能ということになります。（アテンザだけではなく、CX-8やCX-5、CX-3、アクセラにも装着です。)

※追記
後日判ったことですが、mazda3やcx30以外の車にに装着すると、エラー表が出ることが多い様です。ノブの中の部品を少し削ればエラーも出なくなる様です。詳しくは、mazda6にお乗りの『もーにんぐ』さんの整備手帳をご覧下さい。
装着に関しては自己責任で判断して下さい。



<また・・・>

新品のATシフトノブを購入して、1時間もしないうちに分解したという事は・・・、また弄りを考えておりますが・・・、その弄りの報告はまた次回以降に・・・。
