現行のCX-8では、ETCの設置場所は、基本的には助手席グローブBOXに設置されるようですが、敢えて、前車でも設置されていた「サンバイザー部」にETC　BOXを取り付けました。









<動機>

マツダ独特の工夫されたパーツとして、サンバイザー部に装着する「ETC　BOX」がありますが、前車でもこれ使用しており、非常に良いアイデアで使い易くて気に入っていました。

現車のCX-8でもサンバイザー部に装着したかったのですが、その件をDに相談すると、「そこはLEDが設置されたりした関係で、装着できません」と言われ、納車以降はETC本体を運転席シートの下に「仮置き」したままの状態でした。

その後、センターコンソールの運転席側側面へ横向きにETC　BOXを設置することも考えましたが、サイドパネル内の部品が干渉して、無理でした。



ロードスター用のETC　BOXを利用しての設置も考えましたが、なかなか良い場所が有りません。



でも、やはり、非常に便利であったサンバイザー部に設置したくて、他のユーザーさんの投稿を拝見すると、ルーフ内の干渉物で苦労された方が居たり・・・と、その作業を躊躇していました。

一番躊躇した要因は、整備手帳に投稿されていた車とは違い、私のCX-8にはLED照明があり、余計にスペースが限られていて、実現が難しいと勝手に「思い込んでいた」ことでした。




<ルーフ側スペースの確認方法>

サンバイザー部への設置が可能か否かを判断する為、実際に自分でルーフ部の中がどうなっているか？を実際に調べてみることにしました。

すると、予想外に空間があり、干渉物さえ避ければ充分設置できるスペースが有ることが判ったので、作業に取り掛かりました。

①ルーフのサンバイザー部の内側を見る為に、前席の照明部（ルームミラー）一式を外すと、バイザー側に意外と大きなスペースが空いているのが見え、手を入れるとかなり奥まで手が入ることが確認できました。



（サングラスホルダー部のネジ2本を外して、下に引っ張ればカバーが外れるので、コネクタ類を抜きます。）




②左側のサンバイザー固定部品の根本部の左右のツメを押して、引っ張って外すと、ある程度ルーフパネルが捲れるので、

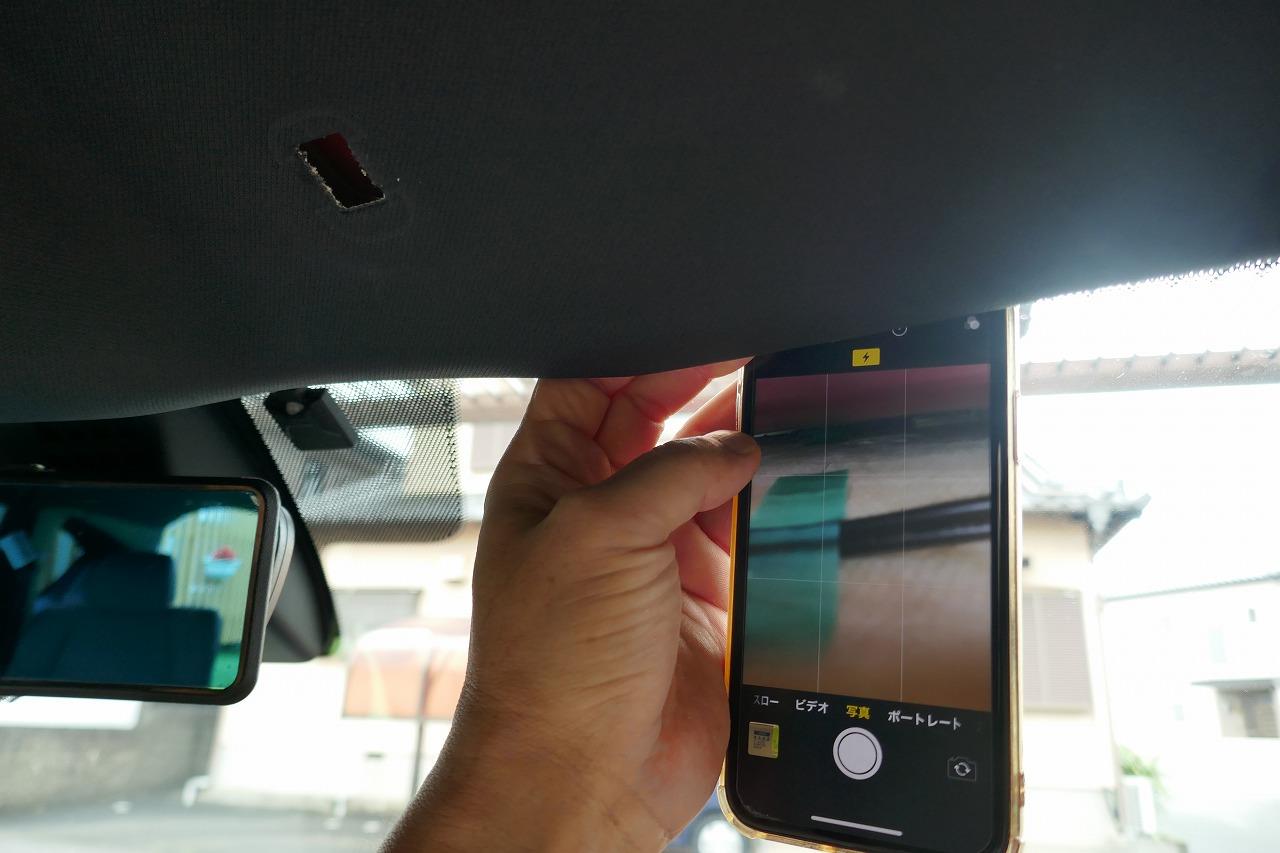

スマホの「自撮モード」でルーフパネルの隙間から中を覗いて見ました。

すると、意外と広いスペースが空いているのが判りました。





以上の方法で私が確認した範囲では、赤線部分にスペースがある様でした。



そのスペースに（LED　照明部を避けつつ）ETC　BOXを当ててみると、何とか収まりそうなのが判りました。




<作業方法>

①設置予定箇所にマスキングテープを貼ります。



②ETC　BOXの型紙で印を付けます。



　今回は、LEDの左側から9mm、サンバイザーの固定部品から43mmの位置にETC　BOXが設置出来る位置に印を付けました。

③念のため、カット作業を始める前に、角部に細い針を刺して、奥側に鉄板等の干渉物がないかを確認し、干渉物がないことを確認できました。

④カッターナイフで、少しづつ切っていきます。中にある「何か」を切ってしまわない様に、注意しながら切っていきます。

ここで注意して頂きたいのが、下の写真の位置に「LEDの配線」があります。



LEDの配線は、カットする部分のルーフ材にテープで貼り付けられています。



※LEDが有るお車の場合、カットの順番は、
　　1)先ず左半分を先に切落して、切落したスペースからLEDの配線を確認して、配線が固定されたテープを剥がし、配線を奥へ（ルーフ側へ）押し込みます。

　　2）その後に右半分のカット作業を行うと、誤って配線を切ってしまうことは防げるかと思います。

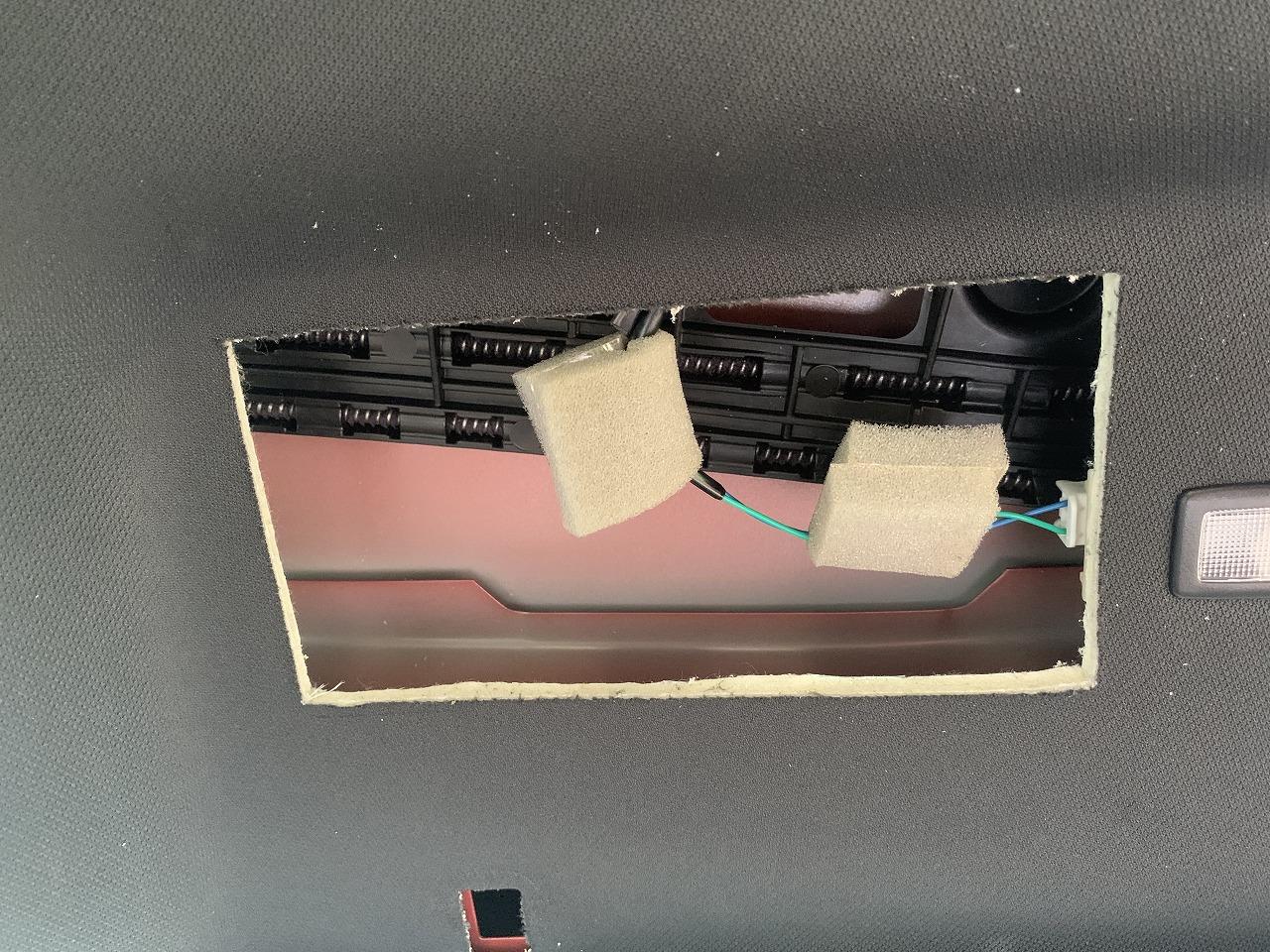

⑤LEDの配線がルーフ内で振動してビビリ音がしない様に、配線にスポンジテープをはり奥へ押し込みました。



⑥ETC BOXのベージュのパーツをルーフ内に押し込みますが、ルーフ材の厚みが6mm程ありますので、付属の一番高いスペーサーを付属の両面テープで貼り付けてから、ルーフ内へ挿入します。

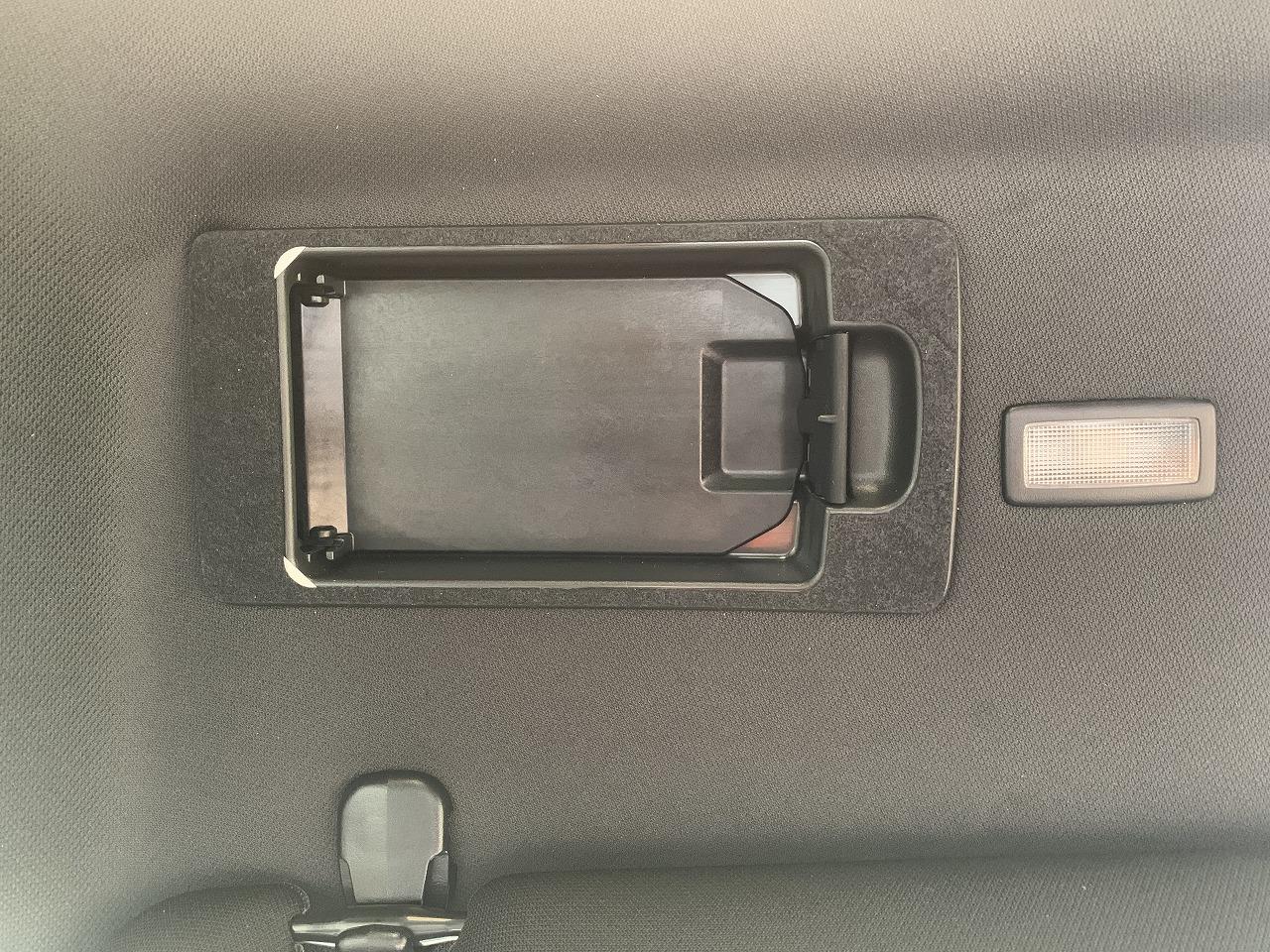

⑦黒いパーツを手前から当て、付属のネジで固定し、ネジを隠す部分の両面テープを剥がしてベースに貼り付ければ作業は完了です。






＜装着後の感想＞

装着までにかなりの時間が掛かってしまいましたが、個人的に理想の位置にETC　BOXが設置できました。



稀ではありますが、高速出口のETCゲートが閉まっていたりすると、咄嗟にETCカードを出さなければなりませんが、運転席から遠い設置されていると　直ぐには取り出せずに焦ることがありましたが、これで安心して取り出すことが出来る様になりました。

作業後に気づいた事ですが、前述の通り、私は、サンバイザーの固定部品から43mmの位置にETCBOXが設置出来る位置に設置をしましたが、この位置よりも10mm程度は下側（車両前方方向）に設置しても干渉しないと思われるので、もう少し下側にすれば良かったかな？とも思いました。


私の様に、サンバイザーにETCBOXを装着したいと思っている方の参考になると嬉しいです。
