雑記：iPod mini・CF（コンパクトフラッシュ）へ換装＆バッテリー交換の事

届きましたジャンク品のiPod mini。初代の4GBモデルのゴールドです。
これの内蔵マイクロドライブを安くなってきたコンパクトフラッシュに交換してみます。純正の4～6GBから16～32GBに容量がアップします。バッテリーの持ちも向上するようです。

作業に際してはこちらを参照させていただきました。ありがとうございます！
ZAKAAAANさん「iPod mini 16GB　CF（コンパクトフラッシュ）換装 バッテリー交換　全工程」


いい感じにジャンクです。実際格安でゲット出来ました。
心置きなく開腹手術が出来ます。


コンパクトフラッシュは16GBを。3000円以下で手に入ります。
うちのiTunesライブラリは10GB弱なのでこれで充分です。


作業開始。
まず上部パネルを交換用プラツールでこじって外します。
ツールは交換用バッテリーに付属しています。単品でも購入可です。
上部パネルは両面テープではりつけられているので、ドライヤー等であたためて柔らかくしてから作業すると吉なようです。
工具がない場合はテレホンカードぐらいの厚みのプラカードを隙間に挿入して、少しずつこじあけましょう。


上部パネルが外れました。
両サイドのネジ2本を精密ドライバーで外しましょう。


続いて下部パネル。
こちらは両面テープではなくプラスチックの爪ではまっています。
プラ工具をすきまにおしこんで、少しずつこじっていきます。
爪をおらぬよう丁寧に少しずつぐるり周囲を持ち上げてと。

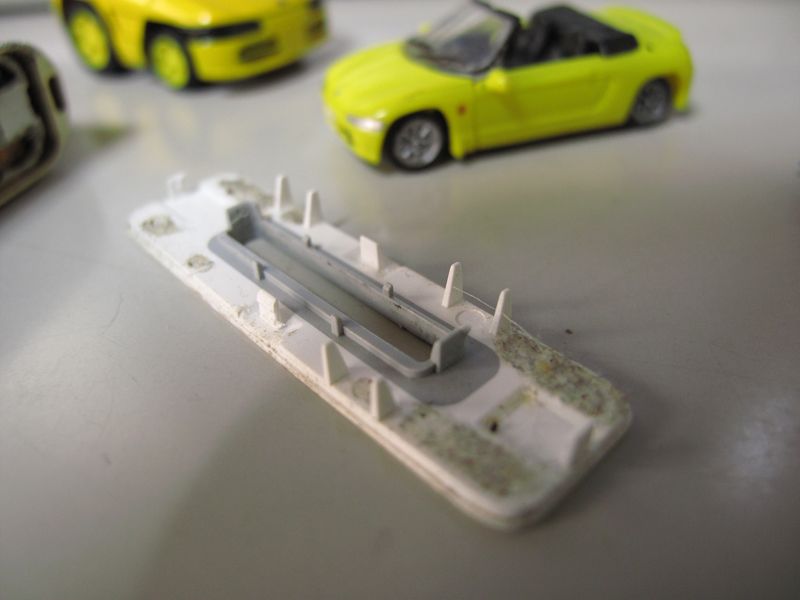

はずれました。


下部パネルを外すと金属の板バネが出て来ます。
板バネの四隅が腕のようにつっぱってかんでいますので、精密ドライバーのマイナスなどでうまくこじって外してください。

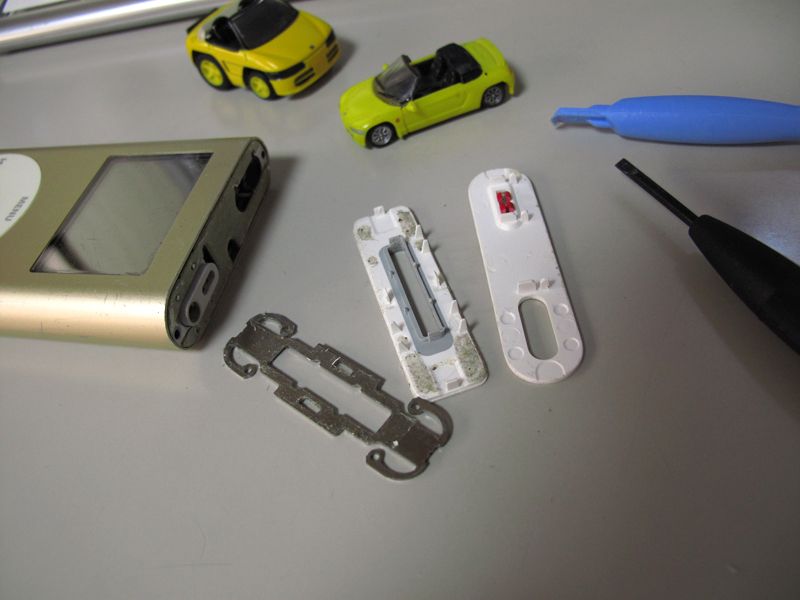

上部パネル、上部小ネジ、下部パネル、下部板バネを外しました。


鬼門その一。
下部のクリックホイールのコネクタを外します。
基盤のフィルムがぴろっと覆いかぶさっています。ここを剥がしたり傷つけますと、ホイール操作が出来なくなるそうです。
プラ工具や精密ドライバーでコネクタ部分だけにアクセスして、すこしずつ持ち上げて外しましょう。


コネクタを外したら、下部から上部へ基盤を押し出します。
押し出すのは簡単なのですが、戻すのは結構大変です。内臓がどうおさまっているか、よく見て覚えておきましょう。
また液晶面には触れないように気をつけてください。指紋やゴミがつくと悲しいです。


内臓摘出完了。


SONNETの大容量バッテリーに換装済みです。純正の1.5倍だそうです。
バッテリーの交換はコネクターを丁寧に外して戻すだけでokです。
ちなみに弊社の旧いG3Macに刺しているG4アップグレードカードもSONNET製です。こういうのもやっているんですねっていうかこっちが本業なんでしょうね。


鬼門その二。
バッテリーをどかしてマイクロドライブを取り外します。
これまたコネクタに基盤のフィルムがかぶさっているので慎重にこじって持ち上げます。


はずれました。
マイクロドライブに張り付いているテープとゴムパーツは流用するのできれいに剥がします。


テープを剥がすとマイクロドライブ側のコネクタにアクセス出来ます。
これまた丁寧に外します。
マイクロドライブは日立のタイ工場製みたいです。リンゴマークもついてます。


取れました。


コネクタをコンパクトフラッシュに取り付けます。
取り付け向きは基盤に対して文字面が上になります。


外しておいたテープとゴムパーツをコンパクトフラッシュに取り付けます。
きっちり取り付けないと基盤をケースに戻す際にうまく納まりません。


内蔵回復。


鬼門その三。
ケースに戻します。液晶面に触れぬよう、基盤を傷つけぬように慎重に。
私の場合、この辺でひっかかりました。そこを無理矢理ごりごり押し込むと基盤を損傷してしまいます。一度とりだして、CFカードの納まり具合を確認しましょう。
何度か挑戦して、結局前述のテープとゴムパーツの納まりが悪く、その余計な厚みが邪魔になっているようでした。

でおさまりました。
基盤挿入以外はそれほど難しくないと思います。会社の昼休みで作業は終わります。

作業後はこのようにエラー画面が出ますので、PCに繋げてiTunesから復元してください。
私の場合はiTunesの復元からでは回復しなかったので、ディスクユーティリティーでmacフォーマットにフォーマットし直してからiTunesで復元しました。winでなくてmacの方にはこの作業が必要かもしれません。


ということで成功です。4GBから15GBに容量四倍増になりました。
バッテリー増強済みのジャンク品＋激安CFカードでこの機能。かなりお安く上がっています。
音楽だけ聞くならこれで充分です。


iTunes上でもok。
ちゃんとゴールドの色も認識してます。
動作も無問題。


これまた激安品のmini用カバーMIYABIをゲットしました。
カッチリと納まり、なかなか良い質感です。ちょっと可愛すぎるのがｵｻﾝの私には難点ですが。まこれで本体のボロさ加減は気にならないです。


と申しますか第4世代iPod20GBが余ってしまいました。車載専用かな…
