2020年も後数日で終わります。
仕事納めは明日の予定ですが、今年一年の感謝の気持ちを込めながら神棚の煤払いを行いました。







近くの神社でお神札と注連縄を授かり

お神札を納め注連縄を張りました。

先日購入したKTCのデジラチェGEK085-R3とGEK030-C3を直結してトルクを計測してみたところ、計測値の差が思っていた以上近い値になりました。







もちろん正しい校正方法ではありませんが手持ちのトルクレンチの簡易校正を行うことにしました。

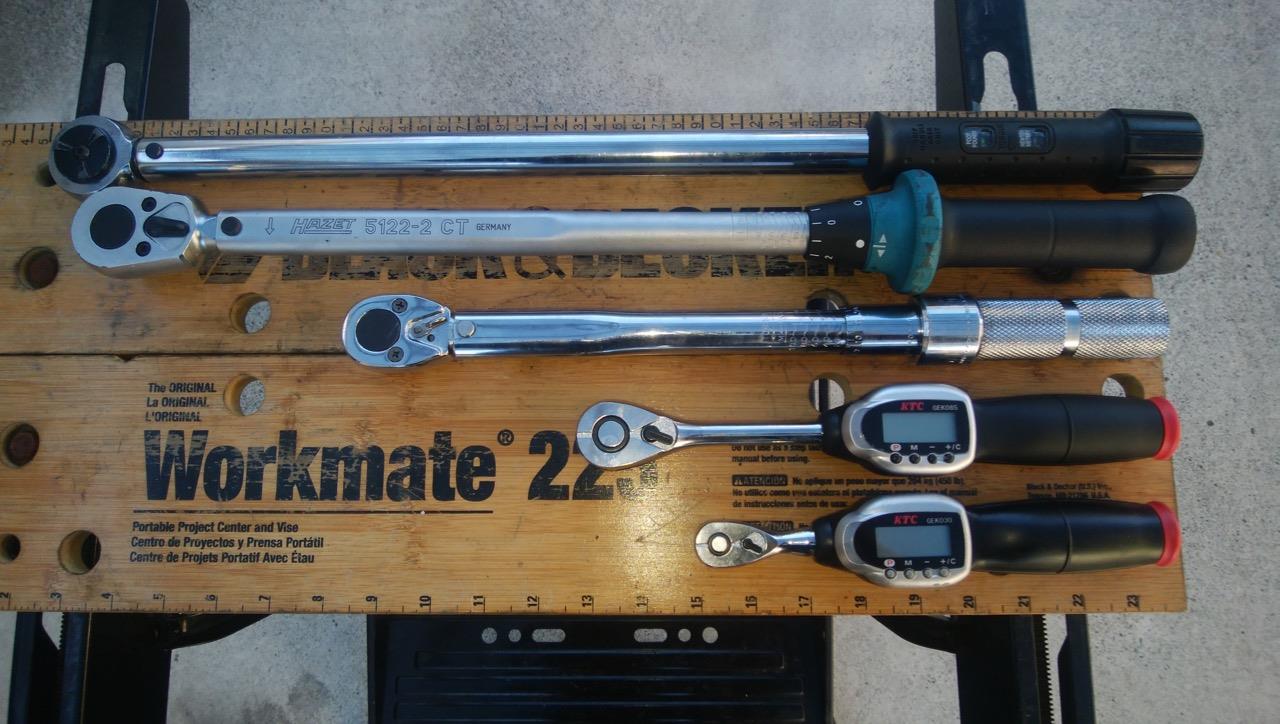

上から順番に
Craftsman　44546　　　35〜340N・m
Hazet　　　 5122-2CT　 40〜200N・m
Proto　　　 6006MA　 　1〜10Kgf・m
KTC　　　　GEK085-R3　 17～85N・m
KTC　　　　GEK030-C3　　6～30N・m


まず最初に一番新しいGEK085-R3を基準に二番目に新しいGEK030-C3を直結し簡易校正をします。


GEK085-R3　GEK030-C3
17.0N・m　　　17.0N・m
29.0N・m　　　29.8N・m

予想以上にずれが少ない結果となりました。



次に手感覚で狂っている事が分かる一番古いProto（89年頃購入？）を3点で簡易校正します。

Proto側を1,5,8Kgf・mに設定しデジラチェで測定すると

Proto　　　　　　　　　　　デジラチェ
1.0Kgf・m（9.81N・m）　　5.9N・m
5.0Kgf・m（49.03N・m）　43.0N・m
8.0Kgf・m（78.45N・m）　70.0N・m
がたがたな結果となりました。


なので調整を行います。エンドキャップを取り外し



ナットを取り外し



ハンドルを引き抜きます。



ハンドルが副尺となっているのでノッチをずらしてハンドルを組み戻せば調整ができます。


調整後の簡易校正結果は
Proto　　　　　　　　　　　デジラチェ
1.0Kgf・m（9.81N・m）　　11.0N・m
5.0Kgf・m（49.03N・m）　46.0N・m
8.0Kgf・m（78.45N・m）　75.0N・m
と、残念な結果となりました。


続いてHazet側を40、80N・mに設定しデジラチェで測定すると


Hazet　　　GEK085-R3　
40.0N・m　41.0N・m
80.0N・m　81.0N・m
とかなり近い値となりました。

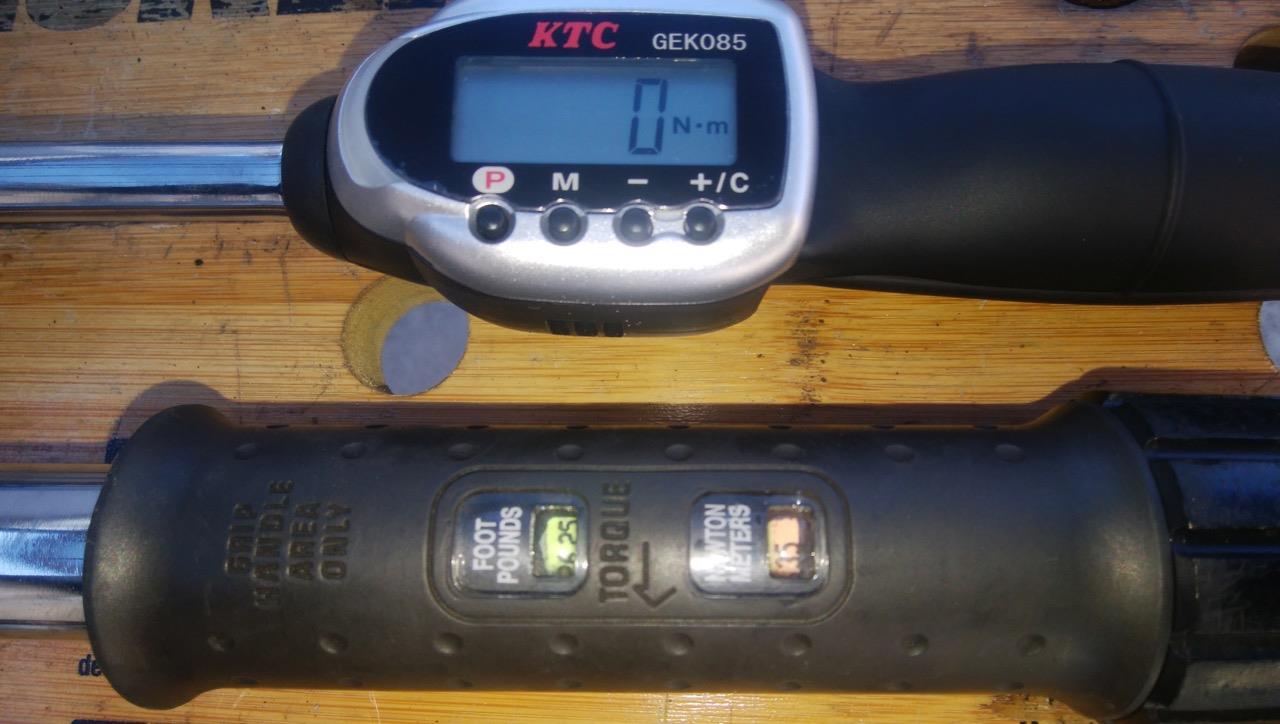

そして最後にCraftsman　レンジが広いのでデジラチェとHazetで計測します。



結果は
Craftsman　GEK085-R3　Hazet
35N・m　　　34N・m
80N・m　　　81N・m
100N・m　　　　　　　　　104N・m
150N・m　　　　　　　　　153N・m
200N・m　　　　　　　　　201N・m
満足できる値です。


Protoは後日時間を見つけてバラシクリーニングを行い改善するかの作業を行うつもりです。

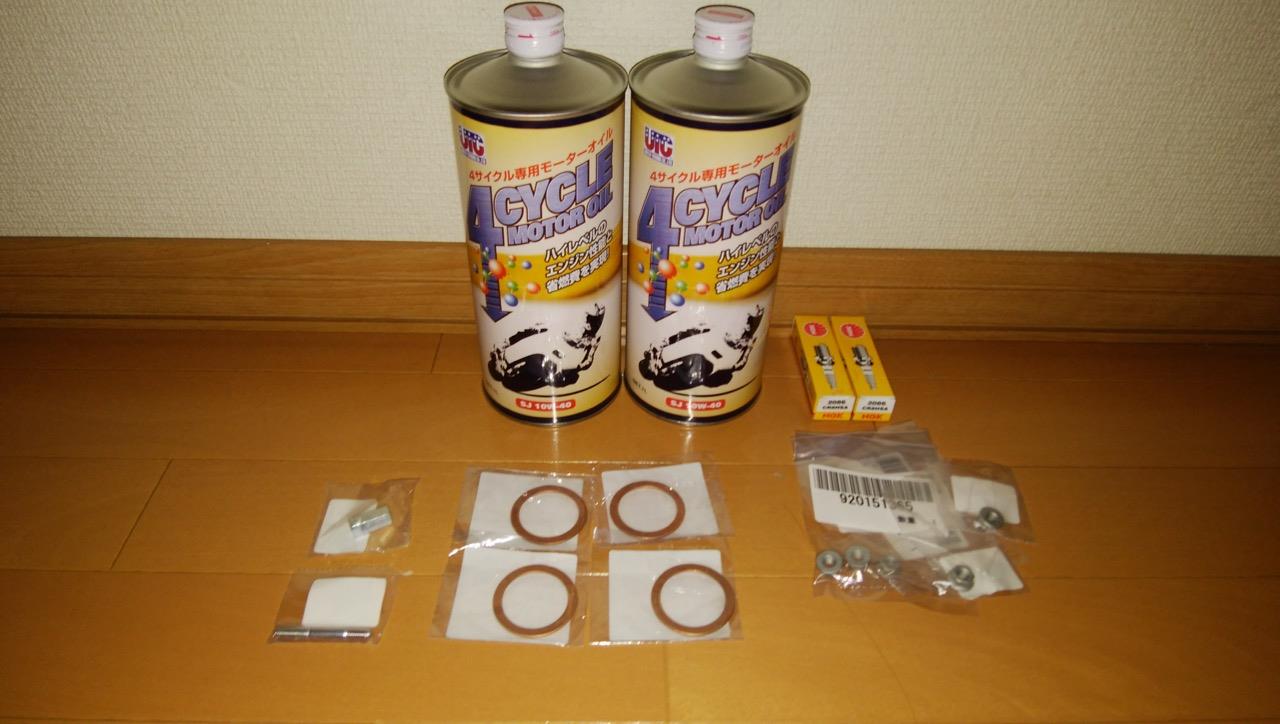

先日発注した通勤バイクのエンジン載せ替えに必要なパーツが届きました。










最近気温がとても低く腰痛も悪化しているので載せ替えは春になってからかもしれません・・・

今年ももう少しでクリスマスです。

幸運にも我が家は思っていたよりも新型コロナの影響も少なく、ほぼ例年通りにクリスマスの飾り付けを行うことができました。











日が落ちて室内外のツリーの明かりが灯り



ちょっと早いサンタさんではなく、ヤマトさんが

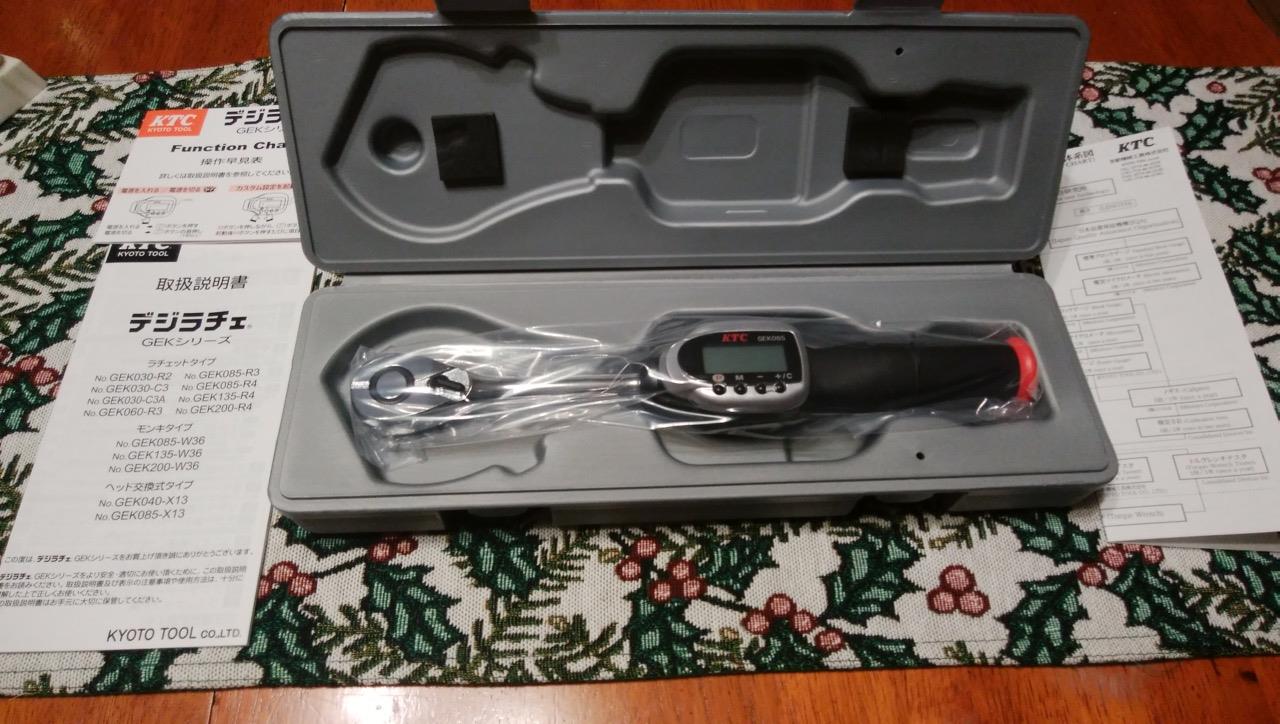

KTCのデジラチェGEK085-R3を届けてくれました。


そしてツリーを愛でながら

日本酒を楽しみました。


軽く酔い覚ましで外に出て


クリスマス気分を味わいます。


唯一、例年と違うのは

庭にスペアエンジンが有る事くらいです。

先日通勤バイク用スペアエンジンのタペットクリアランス調整を実施した際、デジラチェの液晶表示部が不定期に点滅するようになりました。

購入から一度も電池を交換した記憶が無いので電池切れと思われます。



なので裏面にある電池カバーを



外しますが

取付ビスは、抜け止めになっています。


こういう所は、さすが日本製と感じるところです。

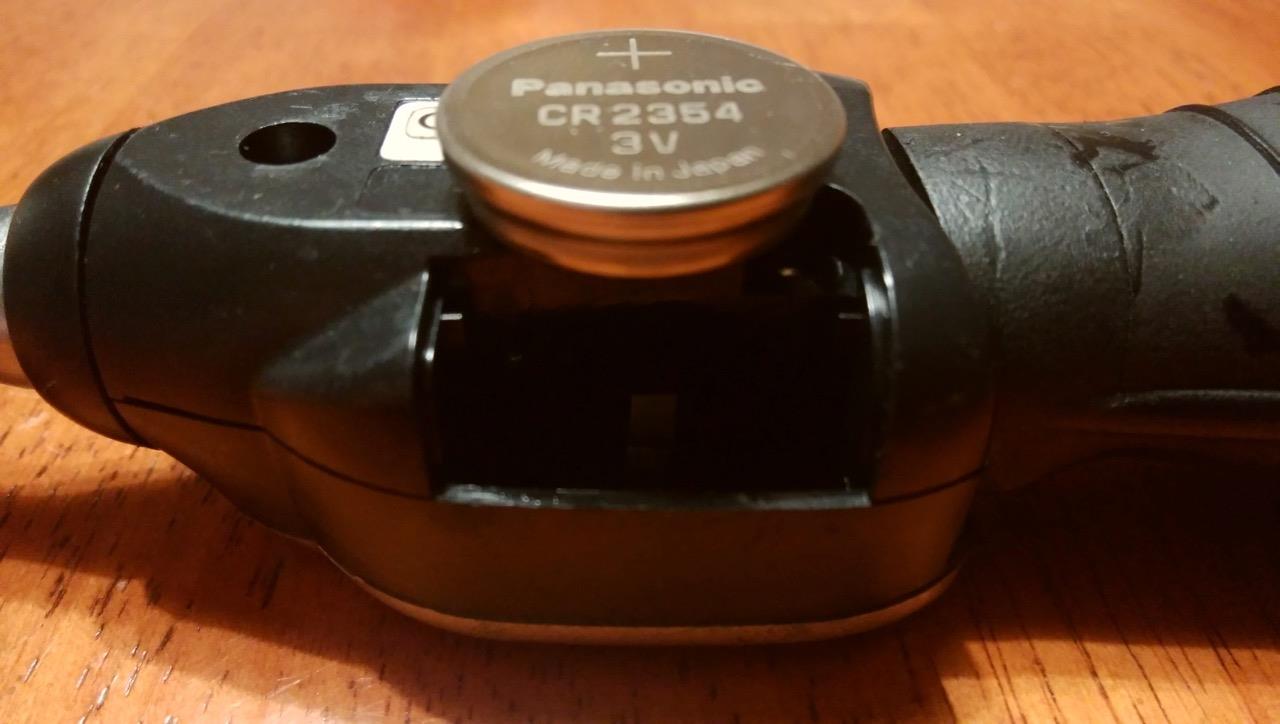

使用電池は、ちょっと変わった2階建て構造のボタン電池CR2354です。

デジラチェ（GEKシリーズ）の取扱説明書を確認すると
※パナソニック製以外の電池は使用できない場合があります。
との記載があります。

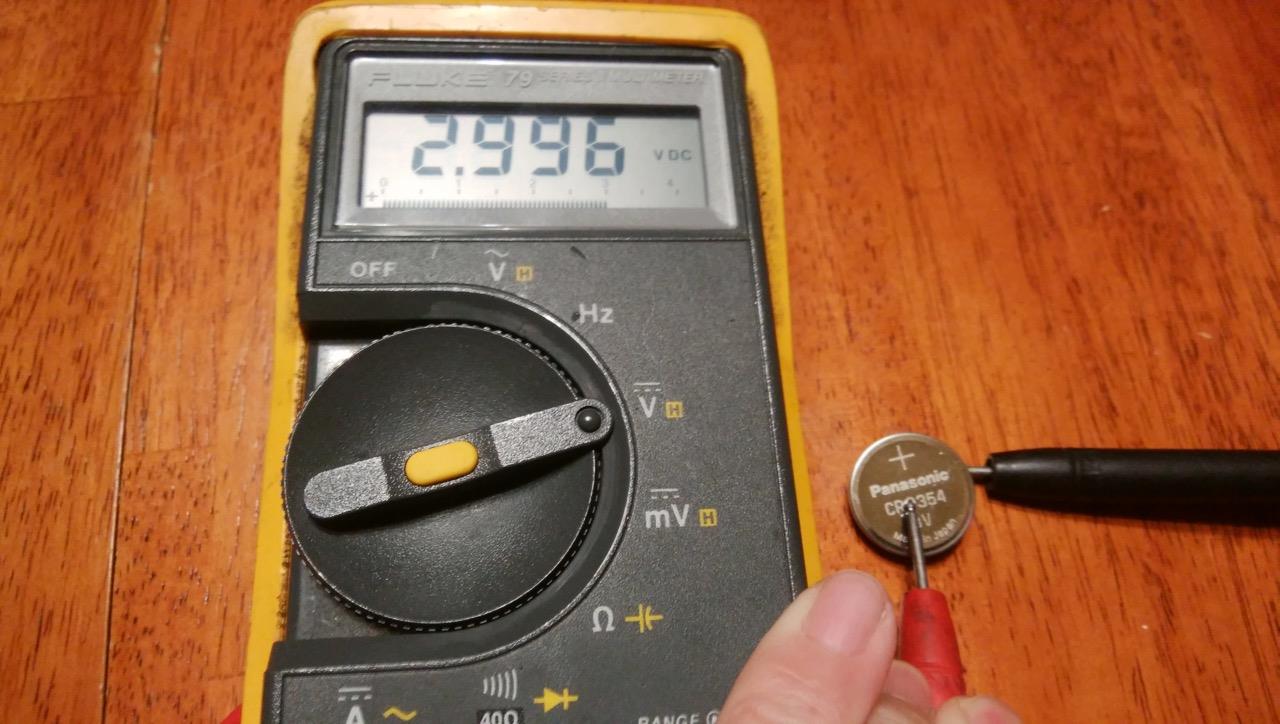

取り外した電池の電圧を計測すると

３Vに対し2.996Vとそれほど低い値ではなかったので

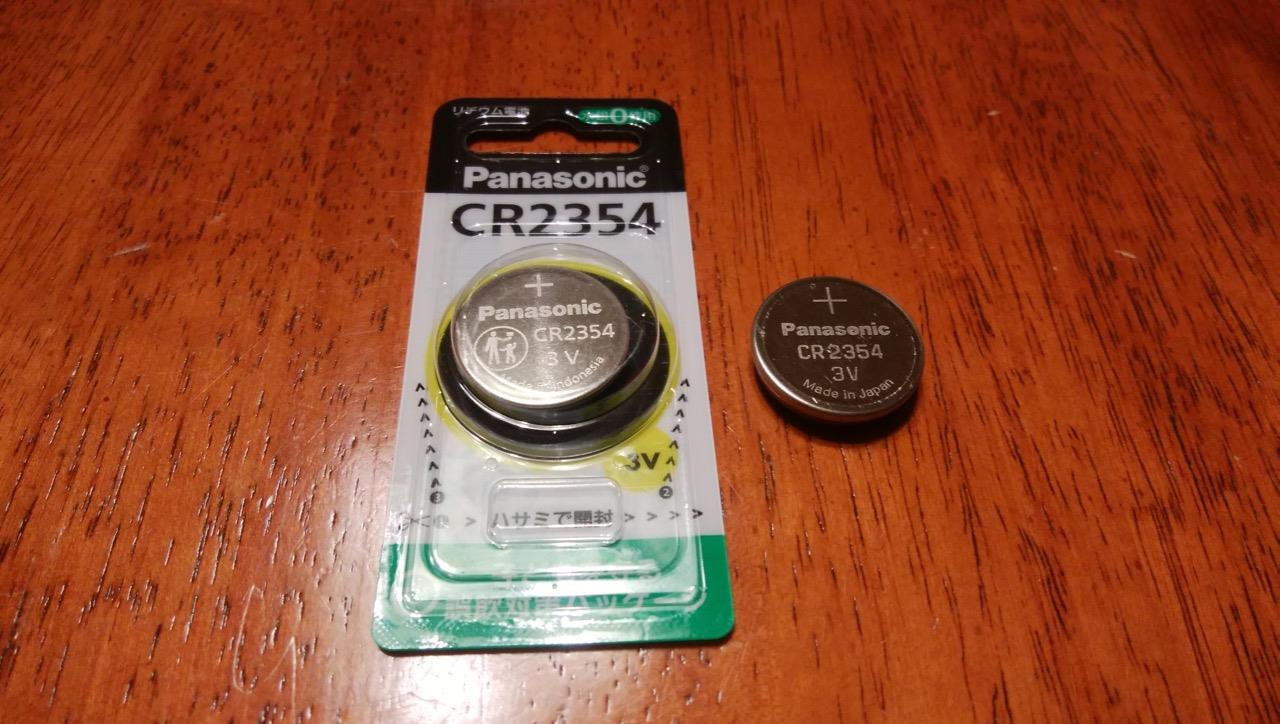

念の為、推奨のPanasonic製CR2354を購入しました。



新品の電圧を計測すると

3.250Vでした。
この電圧差が安定動作に影響があるのかは不明ですが・・・


電池交換後電源を投入し以下の違いを感じました。
・反応速度が早くなった
・Beep音が大きくなった
・LED表示が明るくなった

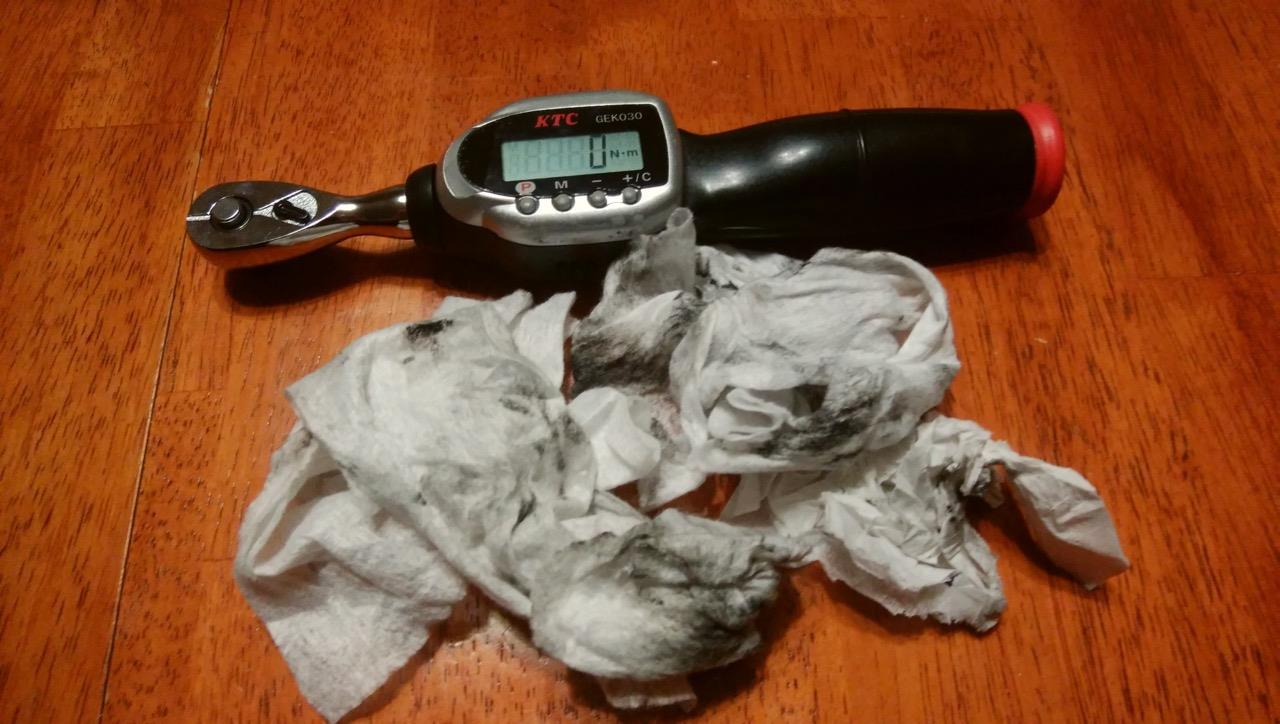

汚れが目立ったのでアルコールワイプでクリーニングしました。



後日手トルクに違いがあるか確認します。
