　DX-7ⅡFD　については、ヘッドホンで聴くとハム音が出る問題（だけ）が残っていましたが、大抵は電源まわりやアース不良ということで、もう一度裏ブタを開けて点検するも、問題は見つからず。

　ここで、シンプルに考えてみるとこの問題は入手時にはなくて背景黒のLCDに交換した後で起きています。なので、この作業時にどこかの部品を壊したのでなければＬＣＤユニット自体が原因と考えるのが理にかなってます。（電解コンデンサーの容量抜けならLCDユニット交換前から症状出てるはずでしょう）

　いろいろ操作しながら音を聞いていると、ディスプレイの表示によってハム音が変わる。例えば↓では左の時にはほとんどハム音はなく右の時には大きい。



そして、表示が変化しないときにハム音が変化する現象は観測されず。また、起動時からハム音は出ていますが、電源を入れて何も操作しない場合、表示の変化によってハム音が変わります。　ジャスト左→右のタイミングです。



このため、交換後のLCDユニットから出ている電磁波が原因と考えられ、ノーマルに戻せば消えると思われるが（ノーマルのLCDユニットは保存してますが）、ヘッドホンは使わず液晶の外観と寿命を重視するならこのままでいいでしょう。

DX-7 ⅡFD　については問題未解決のままレストア終了のつもりでしたが....

入手した時の現象は「←のようにバッテリーは切れていないのにメモリーバックアップ用電池切れの症状が出る」というもので、その後紆余曲折あり

DX-7ⅡFD　レストア　(1) (2) (3) (4)

そして、レストア（５）LCD交換は必要はない状態でしたが一度バラすことで原因がわかるかもしれないということもあって決行したものの、原因は見つからず（その時には気づかず）どれかのIC不良であろうという結論になっていました。後になって記録画像を見ると、



電池ー極の半田がとれてICの脚に付いているように見えます。ここで接触不良になっているかもしれない、半田を詰めれば直るかもという僅かな希望をもって最終決戦を挑みました。
制御基板を取り外して半田を詰めて元に戻す。ここで表裏の基盤のパターンをよく見ると、このままでは＋極はどこにも繋がっていないように見えます、何かがオカシイと思ってネット画像を探していると、



左がこの個体右がネット画像ですが、＝のような部分がこの個体では絶縁状態でネット画像では半田で導通されています。そうでもしないと＋極はどこにも繋がらないわけですからこの画像情報を信用することにして、導通させてみました。

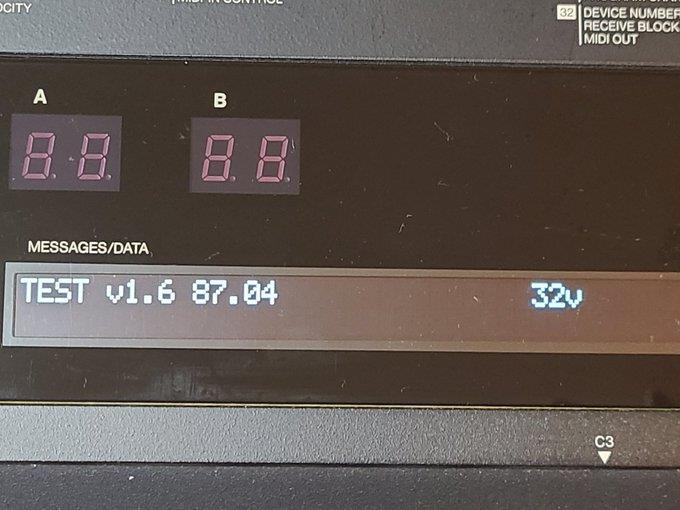

　ちょっとした賭けではあるのですが、裏ブタを閉じて起動してみると”Change Battery ”とは表示されず、TEST　MODEで



このようになり、これは3.2Vと認識しているのでしょう、ということは直ったようです。最終的には電源コードを外して数日間放置してメモリーの保持を調べますが。ということで、結局この問題（内部メモリー保持の不具合）の原因は

必要な半田が取り除かれ電池が絶縁状態になっていた

ということになります。なぜこのようなことになっていたのかは見当もつかないのですが......

最終的に、ヘッドホンで聴くときにハム音が出ている（アンプで聴く分には問題なし）以外は完動品の状態になりました。長い道のりでしたが、ＤＸ－７内部に関する知識がつきこのゴタゴタも結構楽しめました。そして、このゴタゴタがなければおそらくDX-7ⅡＦＤ（+E!, FDD emu）には手を出していなかったでしょう。なので結果的には良かったと言えそうです。音色ROMを少しづつ入手したりしてますが、そろそろ演奏の練習に集中したいです。

（←裏ブタを開けたところ）

DX7IIFD(+Gray Matter E! 、FDDemu) についてはレストアの必要がない完動品で壊しては大変なので弄るつもりはありません。ただ、将来の電池交換に備えて裏ブタを開けて位置確認しておきます。入手の段階で電池はソケット化しているとのことでした。




　制御基板を見るとE！の基盤が重ねられていて　FDDがFDDエミュレーターに交換されていましたが、メモリー・バックアップ用電池は見える位置にはありませんでした。もともとこの方向から見て裏（制御基板にとっては表）に電池があることは解っています。

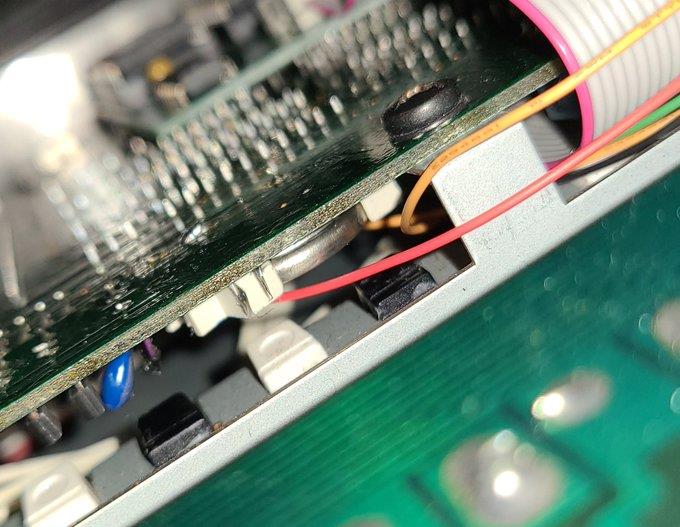

そこで、基盤の裏側をよく見ると、電池の入ったソケットが基盤に直付けされていました。交換時には半田付けは必要ありませんが、一度基盤を外す必要がある状態です。配線して基盤を外さなくても交換できる位置にソケットを配置することもできますが、今下手に弄って不具合が起きても困るので、今回は位置確認だけで終了しました。基盤を外す作業はもう一台の　DX-7 ⅡFDでのLCD交換作業で経験済みです。なお、このDX-7Ⅱ（+E!）については、既に高輝度LCDに交換されているのでLCD交換作業の予定はありません。色的には背景が黒のもう一台のDX-7ⅡFDで交換したものがいい感じになりますが、この個体に関してはできるだけリスクはとらない方針です。

DX-7Ⅱのレストアは必要なぶんは終了しているのですが、メルカリでブレスコントローラーを見つけたので試してみることにし、DX-7でLCDを交換したら外観がなかなか良いので交換を試みました。ただDX-7ⅡはDX-7より整備性が悪く基盤や鍵盤を剥ぎ取っていってようやくLCDユニットに到達します、“作業は比較的容易”とは思えませんが...... 加工も半田付けもなく忍耐力の問題だから弄りが好きな人にとっては初級の作業なんでしょうが。

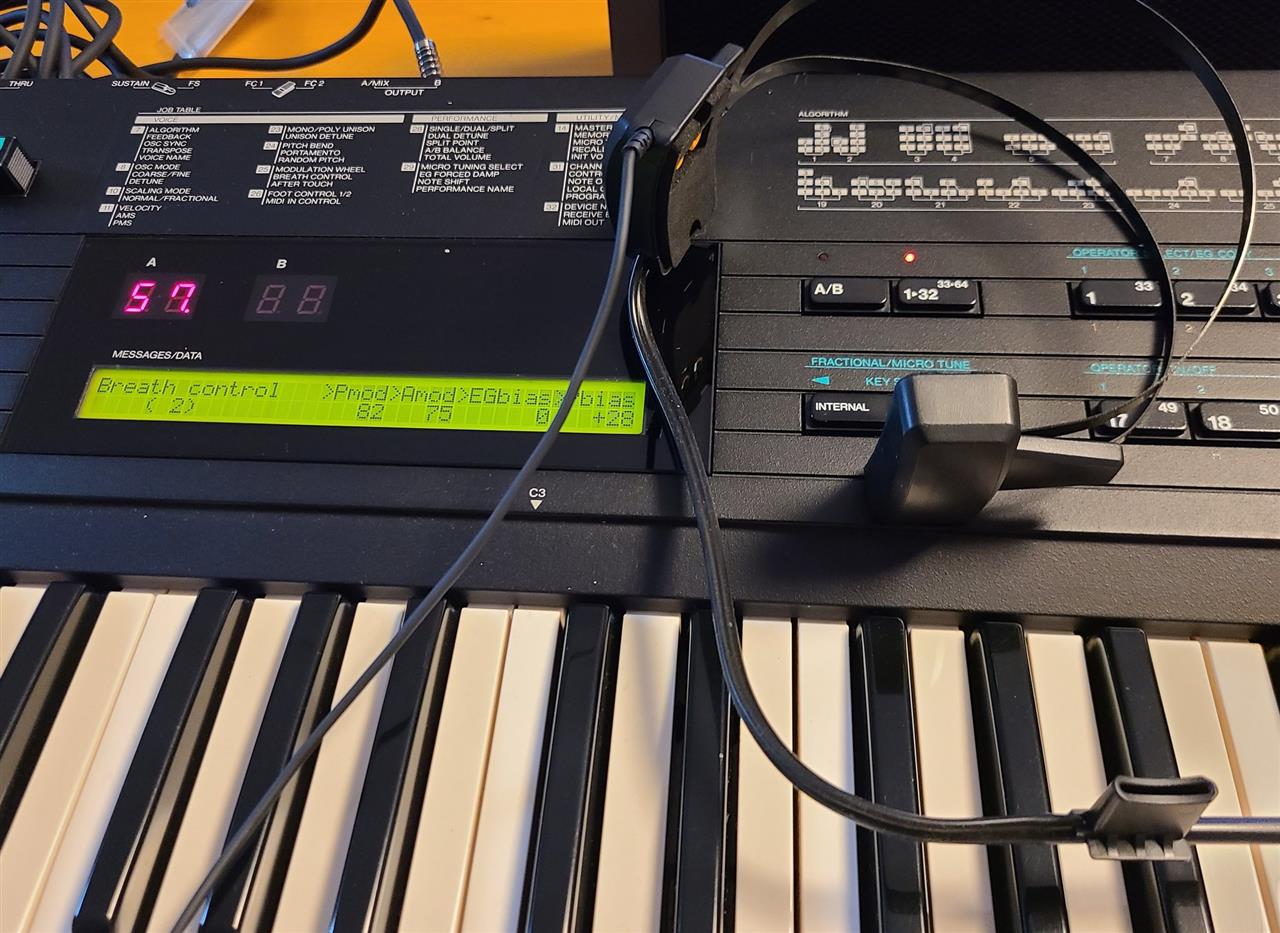

さて、ブレスコントローラーBC2ですが、当時（80年代）にもこのようなものがあるとは知っていましたが、そこまでやるかって感じで普通に鍵盤で弾くだけでこれには手を出さず。でも本体にはわざわざブレスコントローラー用の端子がありYAMAHA的にはもっと普及させるつもりであったのかも。実機に接続して音を出しながら息を吹き込んでも何も変わらない、壊れているのかと思いましたが使うには本体側で設定しなければならず、



　動作は確認できましたが、これをどう使いこなすのか？　両手弾きでもホイールを動かす効果を得る、あるいはアフタータッチと別の設定にして使い分けるとか?..... やっぱり、そこまでやるかって感じはします。使いこなしにはコツが要りそうです。これはストックしておく。

　次いでLCD交換ですが、↑の写真のように今すぐ交換する必要はない状態ですが、一度バラすことで不具合の原因がわかるかもしれないということもあって大晦日の夜に決行。

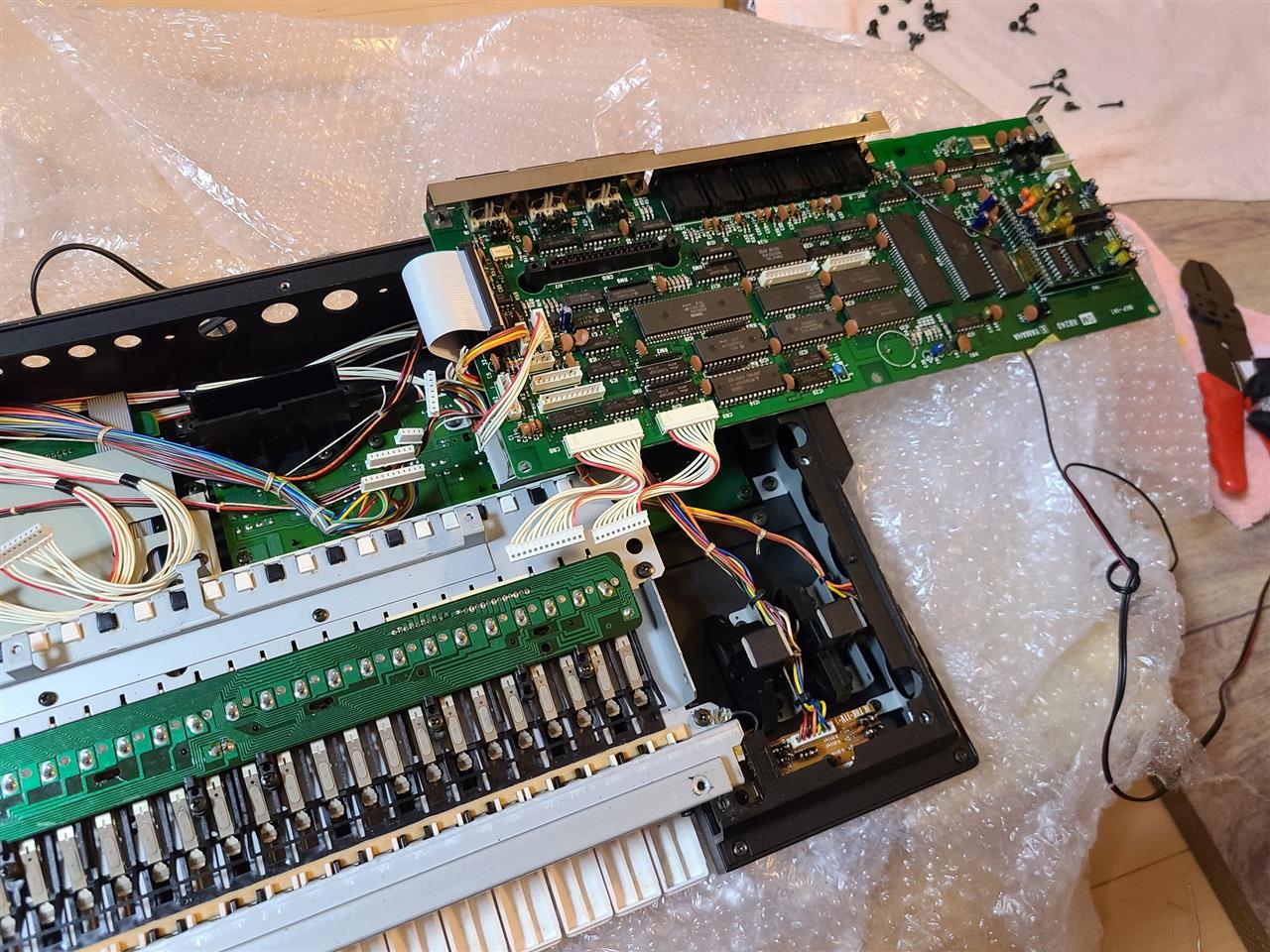

このように詳しいマニュアルが付いていますが、要所要所でもとの配線をスマホで撮りながら進めていき、



かなり集中力を要しますが、無事に取り付けると逆の手順で組み立てます。結局、どこかのアース不良だとか異物だとか例の不具合に関係ありそうなものは見つからず。



LCD交換作業としては成功ですが、ヘッドフォンで聴くとハム音が出ている。アンプにつなぐぶんにはハム音なし。内部メモリー関係の不具合については、おそらくDX-７のIC20，IC21 （これは確保済）に相当するICの不良ではないかと思いますが、入手も交換も無理ですね。ただ、ここまで手間暇かけると愛着もわくもので手放す気にはなれません。いずれにしても電池切れと同じ症状が出るので、今回の作業で電池は取り外しておきました。ジャンク品のＤＸ－７Ⅱを入手して制御基板を部品どり、丸ごと交換すれば治るかもしれません（し治らないかもしれません）が、そこまでやるよりは、現在では性能のよい楽器はたくさんありますがヴィンテージとしてのDX-7の名にこだわる趣向なら（コレクター）、確実に動作する拡張ボード搭載、オーバーホール済みの個体を入手する手もあります。

現在　KORG　i3でひたすら基礎練習していてmusic workstation としては使ってませんが、マシンに伴奏させたり自分の演奏をシーケンサーに多重録音したりできます。実用的には、そうした使いこなしで物足りなくなってきたらシンセサイザーの機能もあるKORGやYAMAHAの上位機種が欲しくなるかもしれません。それとDX-7集めやProphet-5(10)が欲しいというのは少しニュアンスの異なる話になります。

　DX-7の方は完動の状態ですが、初期の個体でもともと液晶にバックライトがついておらず視認性が良くない、更に←のように表示が薄くなっています。早い時期に寿命を迎えてしまうかもしれません。しかし心配ご無用、ヤフオクに液晶パネルの交換キットがありました。部品が入手できるうちにやれることはやっておきたいものです。何種類かありますが、背景色が黒でノーマルより分厚くならず余計な作業が要らないものを選択。作業内容は




このようにわかりやすいマニュアルが付いていますが、実際にはLCDユニットを完全に取り外さないでネジだけ外して浮かせた状態で作業可能でした。



こんな具合で配線は繋がったままです。↓で右がノーマル、左が交換するLCDですがずいぶん違っています。
