最終手段になるやもしれない電界コンデンサの諸元確認。
SMDタイプはそうそう劣化しないので除外　と言うか基板を取り出さないと見えない。
電解コンデンサ1種類　5本　470MF 25V
これは多分スルーホールだから基板をはずして吸い取り機必須
その前にフレキコネクタの接点を見るためにロックレバーを慎重にはがす。
折れたら固定不能になる。
上からサンハヤトの復活剤注入したが端の数本まで届いていないのでピカールして脱脂　復活剤塗って拭き取りしたら動いた。
これで再発しなきゃいいが。
復活剤はプラスチックを侵すので復活したら洗浄脱脂しておいた方がいい。
意味もなく質の悪いM3トルクスビスはトルクスのくせに頭が削れて滑るので普通のトラスステンビスに変える。




圧電ブザーもあるけどほとんど聞こえない





黄土色のロックレバーはずして接点研磨　
こんなの交換できんわ　密集してて

151もコイル　インダクタかと

101とかはコイルでしょう






これをアドバンテストに修理に出すことはないしすでに受け付け終了だ。
トルクスビスっていじり止めのためではなく本来はトルクをかけるためのものなのだがプラスチックにオーバートルクかけて割れているのをよく見る
ダダダダとインパクトするアホも多くて。

スペクトラムしか見えない単純なやつ。
350MHzまでと　240ー960MHzまでの2バンドらしいが山上中継所の探索くらいしか使い道なし。
電波のネットワークアナライザ版もあるからSパラメータで共振　通過特性なども見られる。

欲を言うとこの液晶もうちょっと大きくならんかね。
はがきサイズだと使い易いんだが。
小さすぎて扱いにくい。

50MHz端子



144MHz端子

FM放送帯に落ち込み20dBあり　航空無線帯は大丈夫そう。
IC7300では使えないタイプのデュープレクサだ。

スペアナ　FSH-3直ったな　多分　キーマトリクスフレキコネクタの接触不良。
接点復活剤少し塗って抜き差し。
あまりベチャベチャにするとフレキがはげてしまう。
動作試験中。


キーパッドまで分解

液晶も分解

Nコネクタカバーも取り外し

数値演算基板もはずしいの　緊張する
全部トルクスビスなので大変

裏　シールド　亜鉛メッキ鉄板　ドイツ製なのに安っぽい　日本なら絶対にステンレス

その他基板

信号処理部　完全デジタル処理

このフレキが接触不良だった

ロータリーエンコーダー

イスと机が欲しいところ　があまり広げるとまた警察呼ばれちゃうので受信テストのみ。













草地の方が電界上がる
端っこにテーブルと小イスくらいならいいかな　明けの土曜朝に来てみるか。
キャンプ禁止（火気が問題）

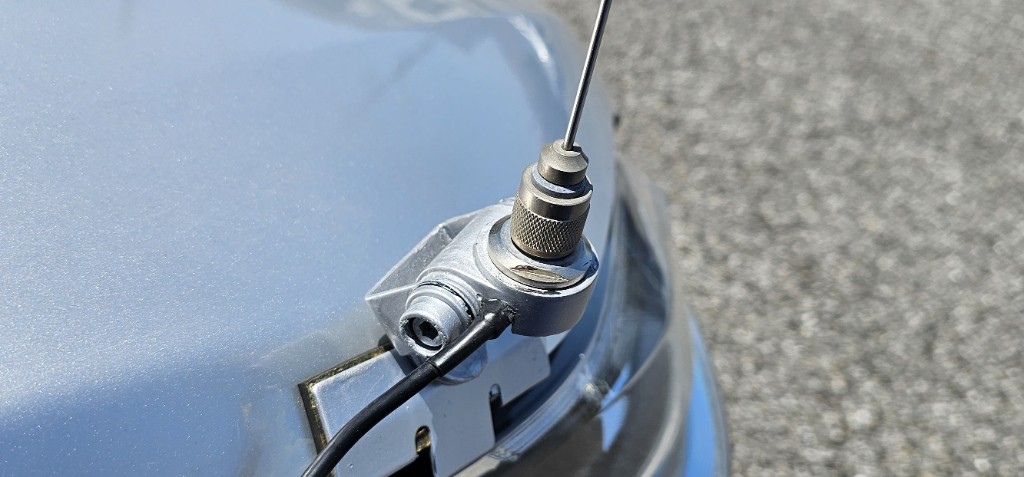

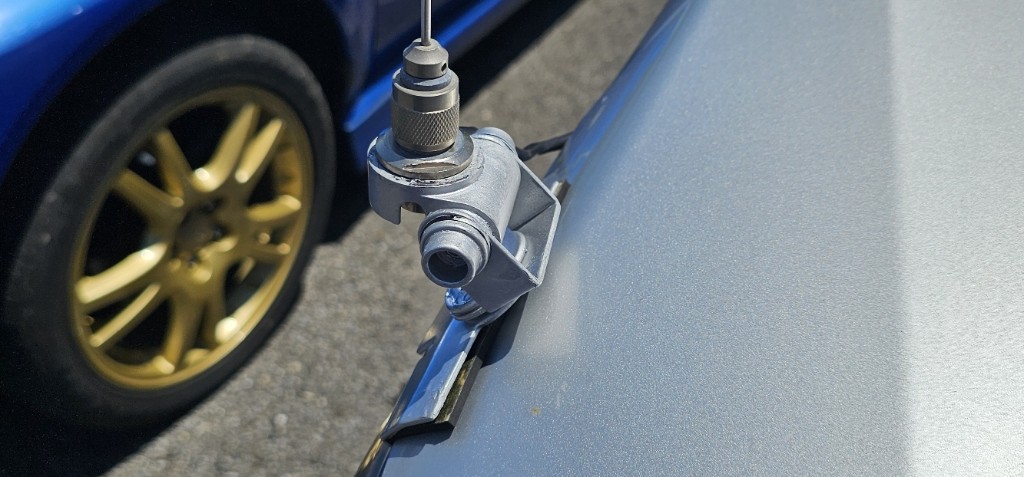

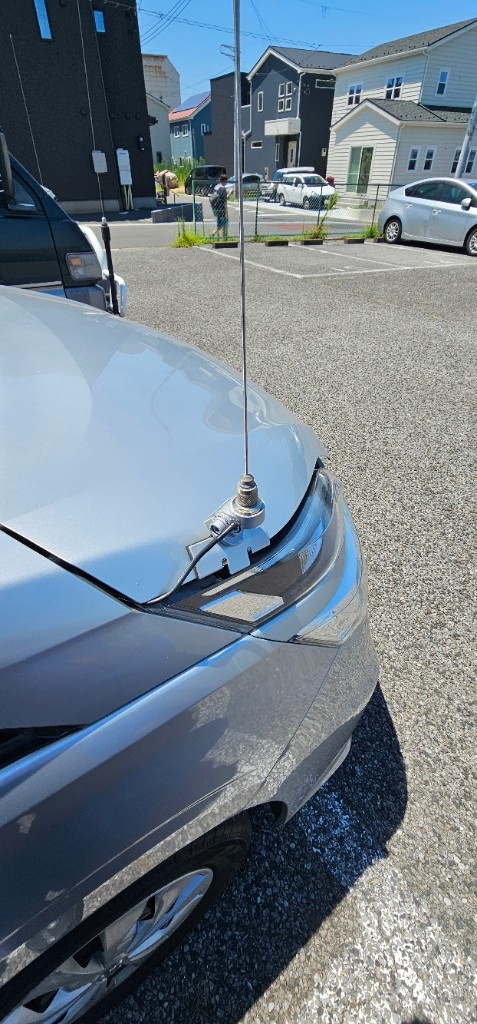

全バンドノイズ少なし　エアバンドもマリンVHFも。ホイップでは７MHzまではは使えそう
しかしまぁ朽ち果てるガードレール　海の真横だからなぁ。



もう少し南に行くと駐車場あり

そういえば45年前にICB-770担いでここへ来て同じことしてるな。
0.5W CBで対岸の蘇我あたりと交信してた。
ちばCT85局　まだ生きてるかい

葬儀場があるようで霊柩車がいっぱい来るねん
