事前に宅内の分電盤の１回路を主幹と同じ30Aに変更しそこから1.6mmVVFを並列にして10m転がしてプラズマ切断機を使ってみる。
宅内（壁内）経由の1.6mm経由や2.0sq延長コードでは電気抵抗が大きすぎ切断機では出力30Aでダウンだったが太さ2倍以上（抵抗半分以下）にしたら50A出力までギリギリ取り出せた。
数分間連続となると47A位まで可能。
このときの100V入力側電流はおよそ30A 分岐回路も主幹もギリギリではある。

選挙の時期になるといつも思うのだが、どうしてあの連呼騒音を騒音として扱えないのか疑問に思う。
彼らが当選後の儲けのためか、それとも国民のためになりたいかはどうでもいいのだが騒音を押しつけることを当然と思っている節がある。
夜勤明けで、停車して30分以上連呼を続けいつ終わるか判らないから話に行ったが もうすぐもうすぐとさらに10分以上連呼。
果ては応援ありがとうとね。
苦情言いに行ってバカにされた気がした。
外国でも連呼騒音は特権なのだろうか。

すでに期日前投票を終えているので連呼する彼らに用は全くない。

ま 工作趣味系でないと意味が判らない プラズマ切断機なだけですが。

パイプとかであれば砥石である高速カッターでギロチンか バンドソーでやはりギロチン。
困るのが金属板で平面のもの。
かつ曲線切り。
0.3mm程度のブリキ板なら金切りハサミでもいいが構造材としての用途では最小で1.6mm 、時に4.5mm厚さとなると溶断しかない。
ジグソーでなんて声もあるけど超騒音と数秒で刃がかみ込んで終了だし。
個人趣味でアセチレン溶断を持つことは不可能だし、酸化しにくいステンレス板は酸素＋燃料系を使った燃焼（母材が）切断が無理。
そうなるとアーク放電（プラズマ）で高熱にして溶かしてエアで吹き飛ばす方法になる。

では開封と組み立て。
エアレギュレータが固着して出なくて困ったが壊れないようになんとか回す。
この時点で中華クオリティを実感。

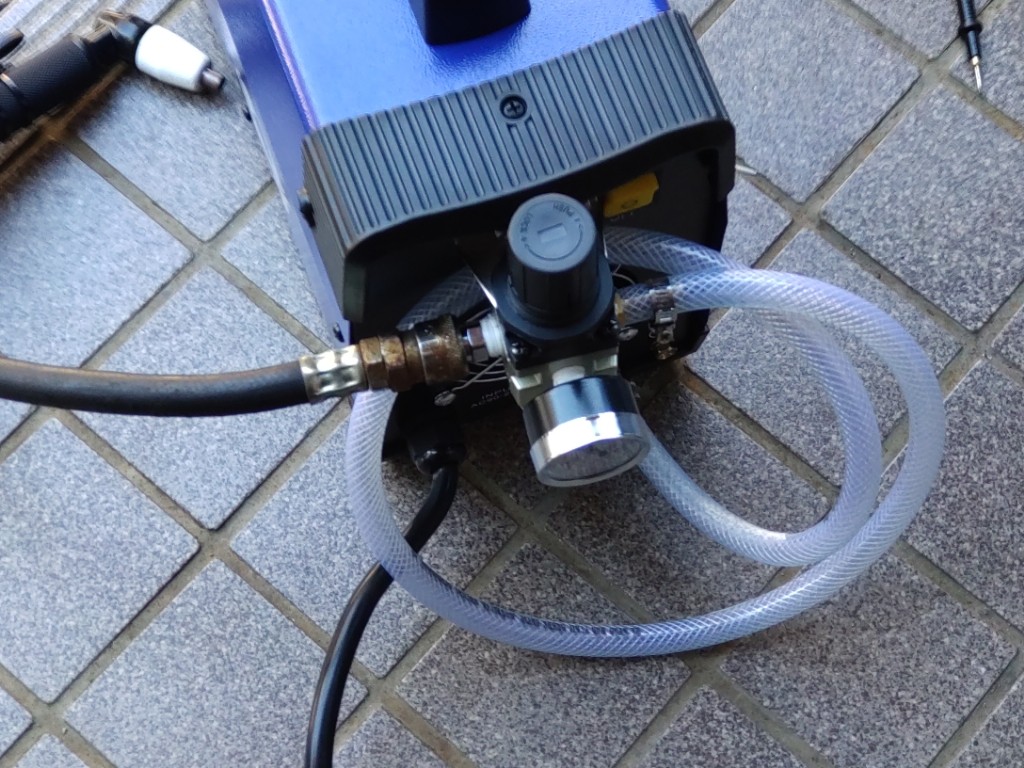

レギュレータエア入力側もタケノコなのでカプラーに交換
シールテープも付いてこない

取り付け前
必要エア圧は4キロ だそうな。
10プラス30リットルMAX7キロ圧タンクで何とかなってるからまぁいいか。

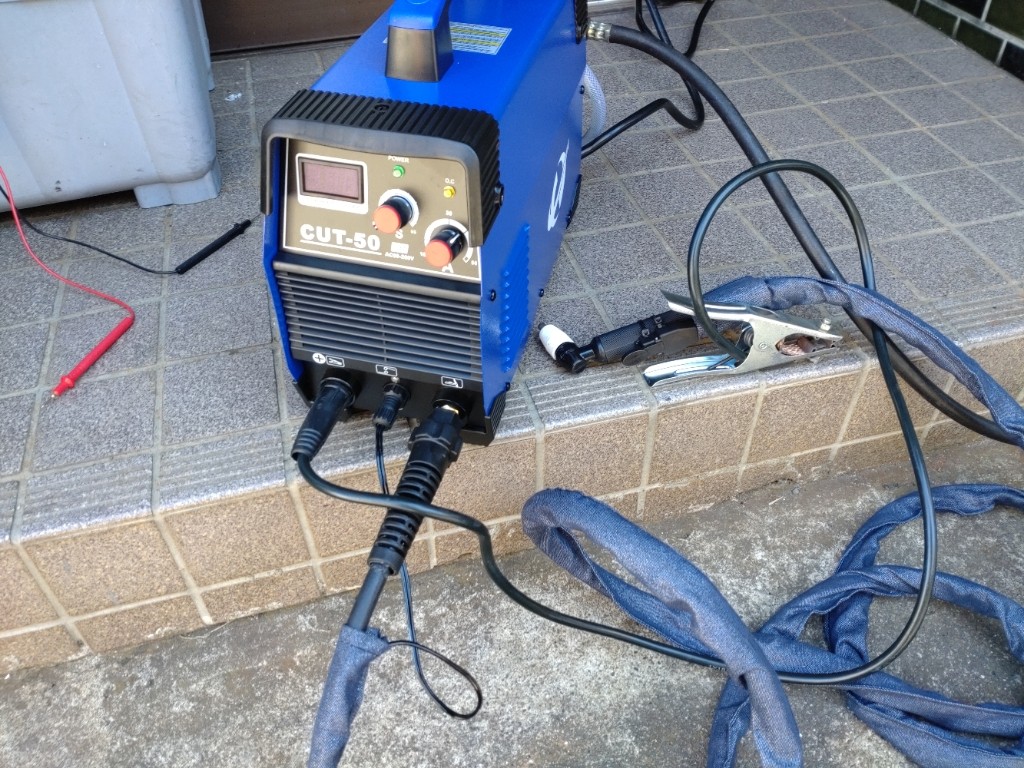

フロントマスクは悪くはない
左のLED表示部が出力電流
その右がアーク停止後のあと吹き出し時間秒
右がアーク電流の調整

無意味にでかい中国標準プラグ？

NEMA 6-50P と言うらしい

プラス日本100Vへの変換コード
初期故障を考えるとぶった切ってというのはしばらくできない

ちょっとだけ試しに切ったところ 100V入力では30A入力で放電側30Aが電流用量的にぎりぎり 厚さも２mm位まで。
入力側電圧低下分が余計に電流を増やしてしまっている模様。

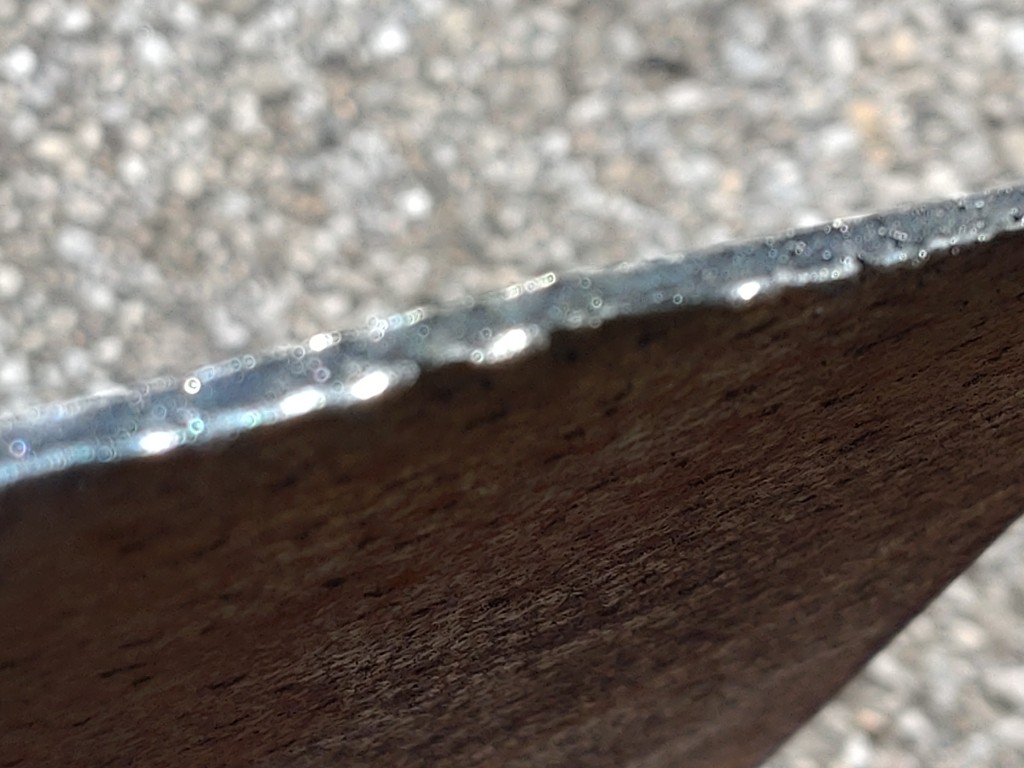

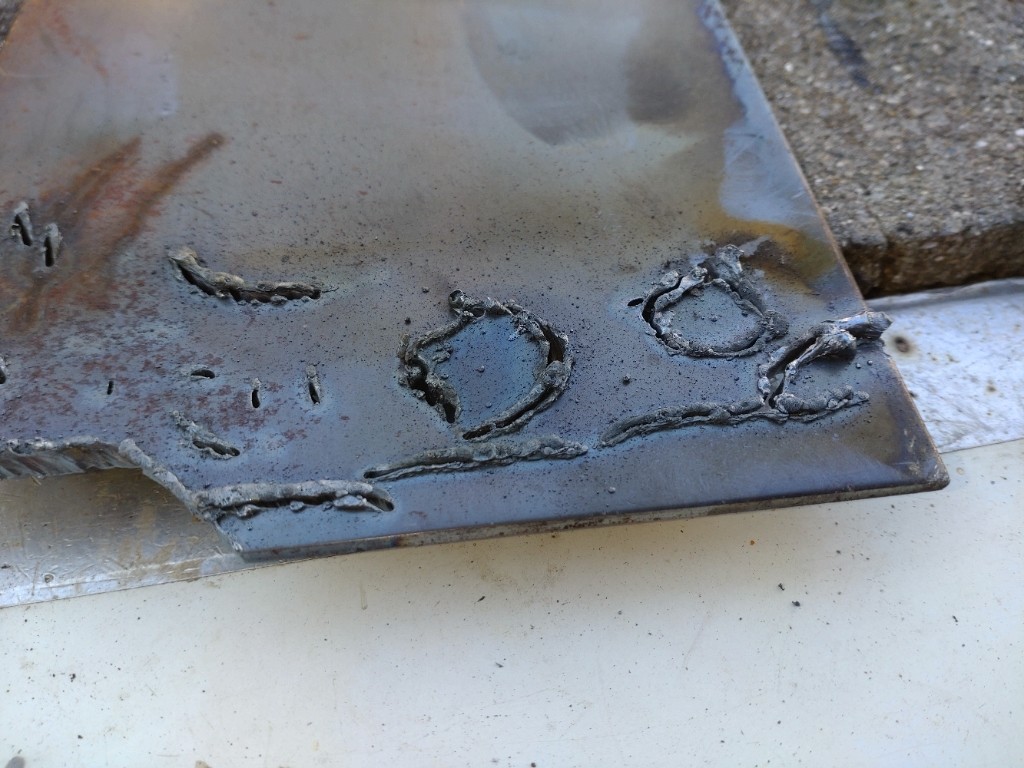

100V入力 出力30A切断の3mm鉄板
AFで端面撮影は難しい

最初の試行錯誤調整中

入力を200Vにして電圧降下を少々カバーしてもアーク継続が若干改善されるかですね。
やはり入力で 200V 30Aを安定してとれないと難しい。

ちなみにこの CUT-50の容量は90-260V 4.8KVA だから 効率100%でも100Vで48A必要。
うちは単2 30Aなので 定格出力電流のうち30Aが限界でした。
借家なのと個人なので対電力会社に図面出して単3切り替えできんのですよね。
職場では活線工事してても公的な申請にはやはり工事店看板が必要になる。


とりあえず100V側を5.5sq位に太くするのが限界かな。
それで 契約ブレーカー直下に接続すると。

いやいや 火の粉が飛び散る そりゃ エアで飛ばしてるんだから。
溶接の数十倍 囲いを作らんと。

200V入力推奨　100Vではなんとかなるかも機器向け。

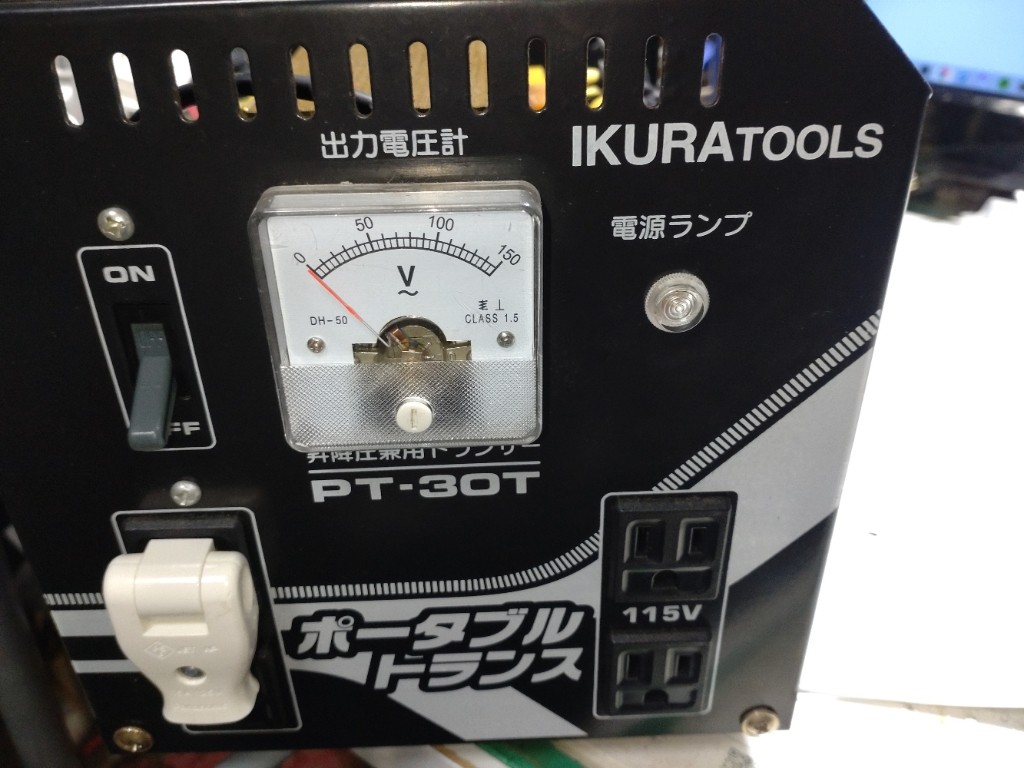

この変圧器の仕様本来は入力100/200Vで出力100/110V

いつ見てもこのコンセントは顔にしか見えない

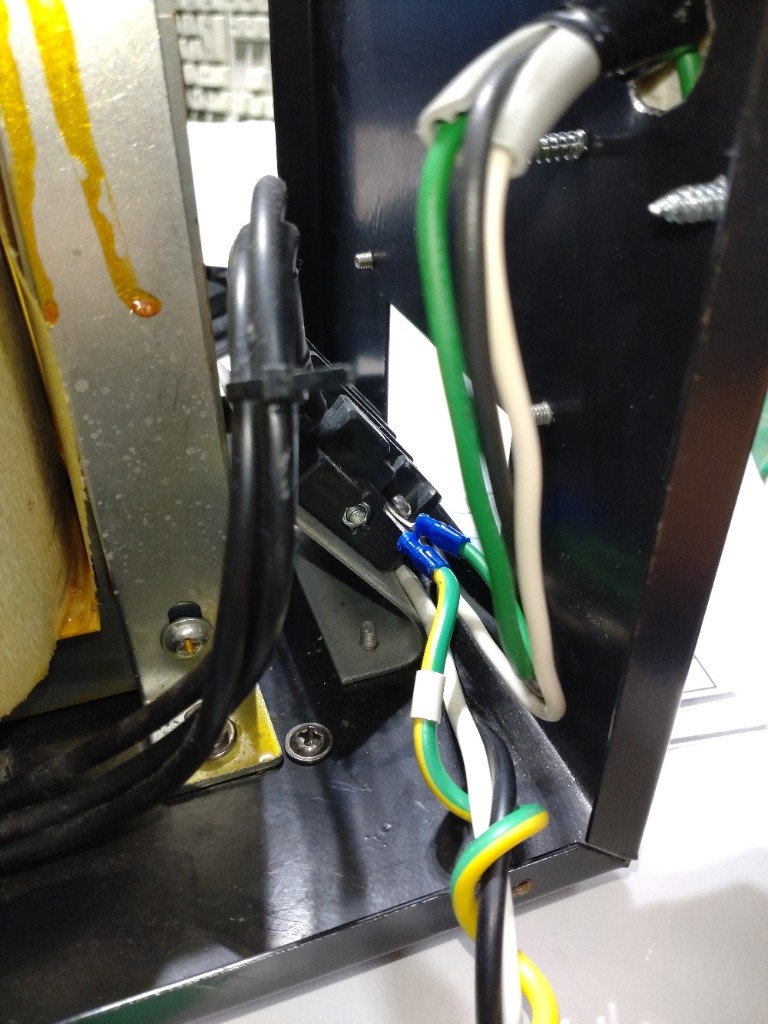

単巻の0-200V端子を引き出す

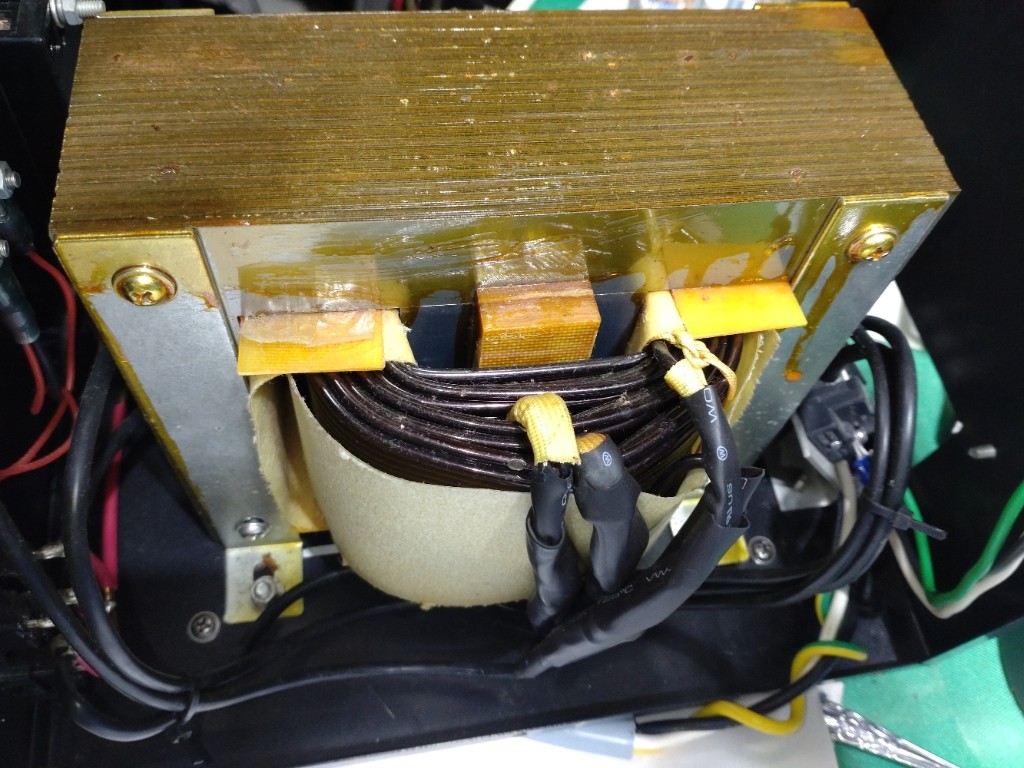

ごっつい巻線　3KVA

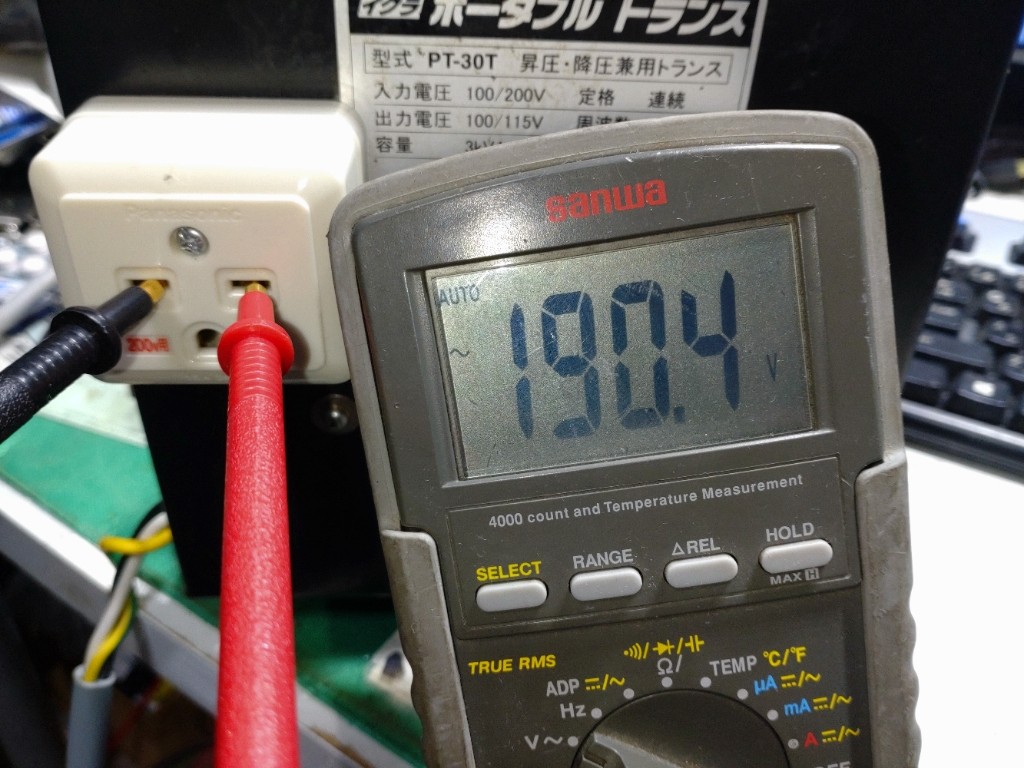

97V入れて190V

微妙な対地電圧

こっちも微妙


何とかなるかも機器は入力を300Vまで内部昇圧して動作するものなので外部であらかじめ負担を軽減した方がいいかなと。
100Vを3倍昇圧はきついらしい。

スペック的には100V入力は200V入力に比べて2割以下になるようなネット情報。
事前昇圧なしで使えればそれに越したことはないのですがね。

直付け入力線直結単巻トランスでは怖いので後に入力100V 30AT NFBを背面に取り付け予定。

新兵器は明日到着予定だがあいにく宿直だ。

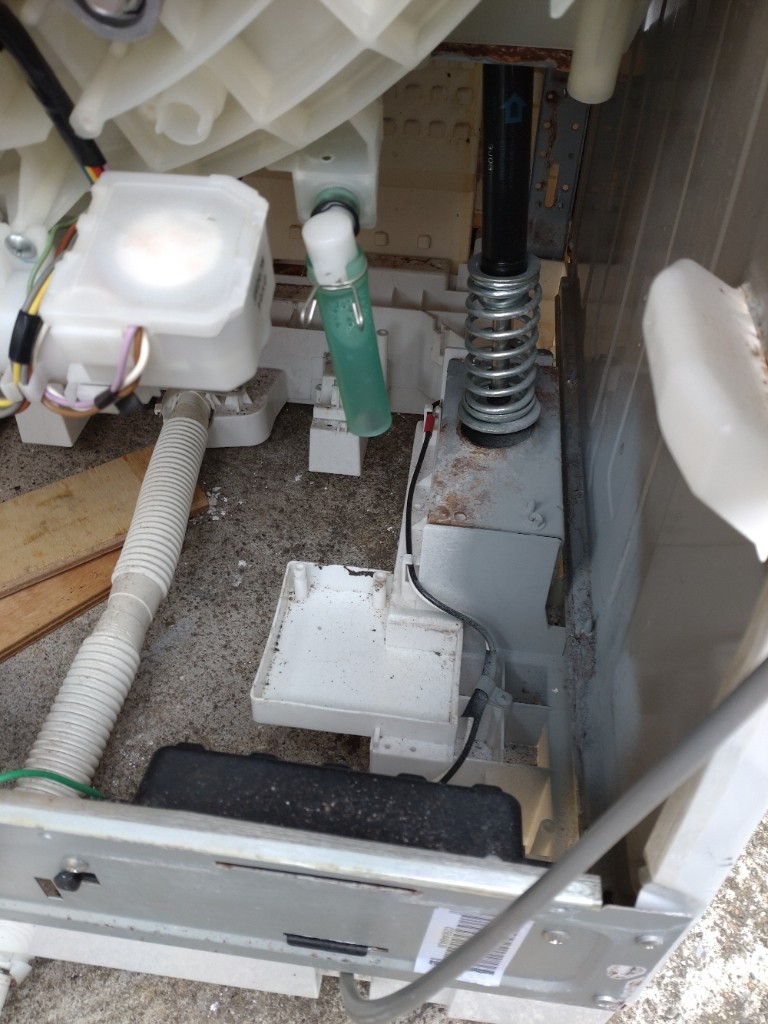

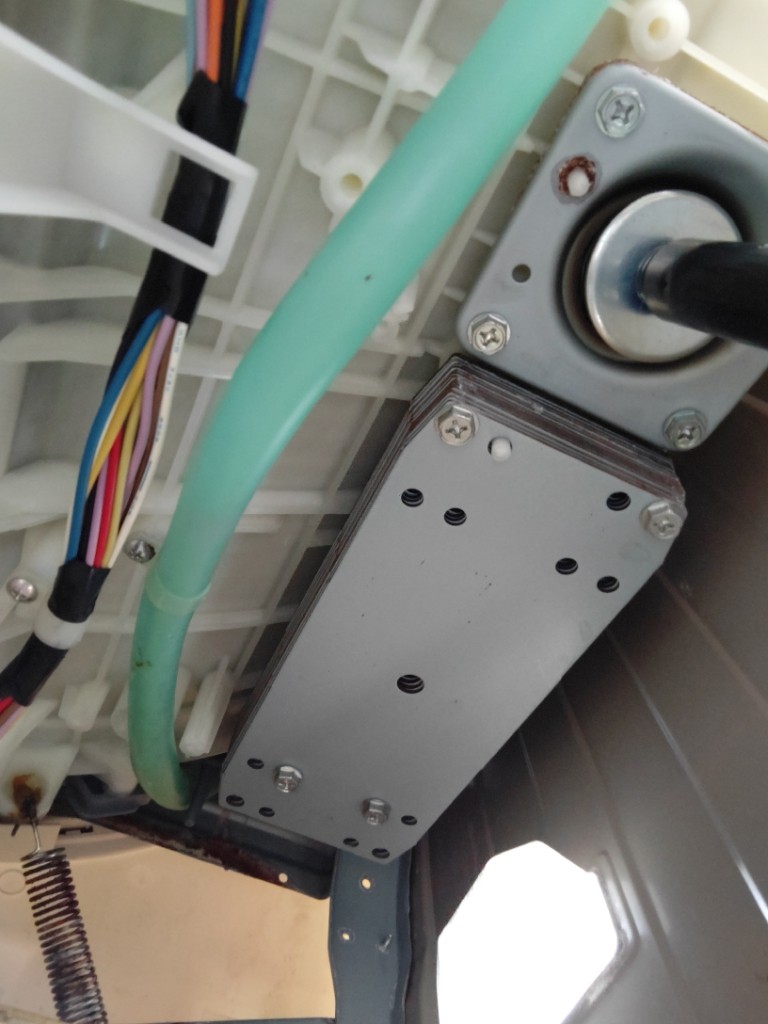

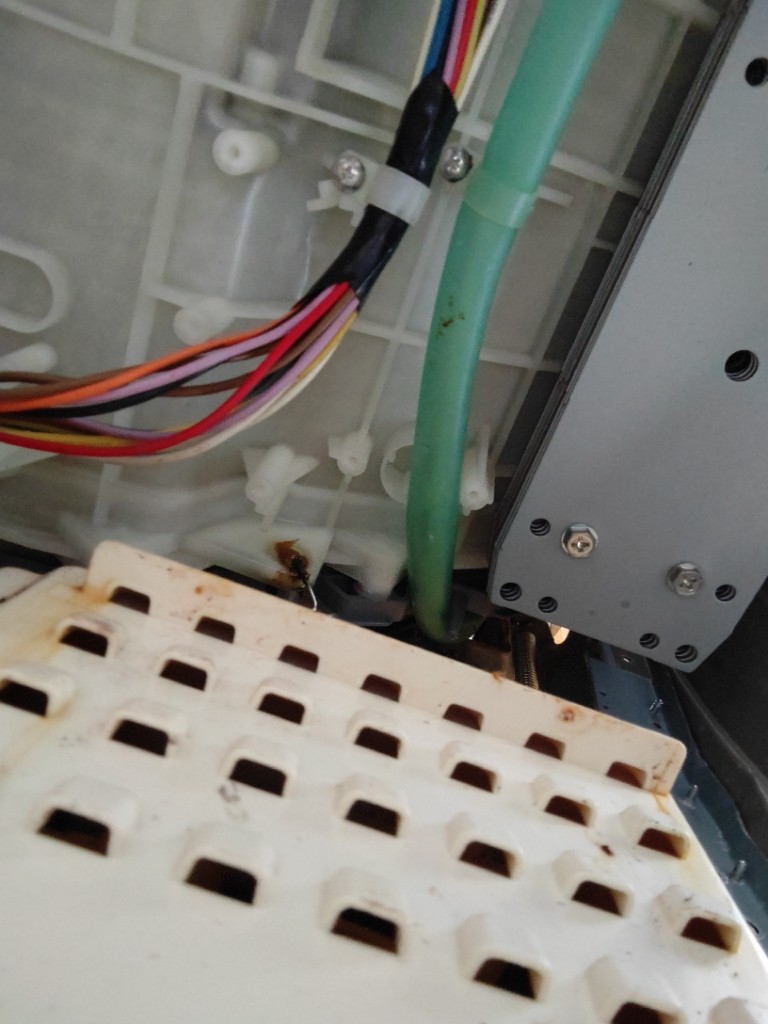

裏から見ると小さなドレンパンに落とすホースを発見。



おそらくフロント窓の下で漏れたわずかな水をここに落として自然乾燥を期待したか？

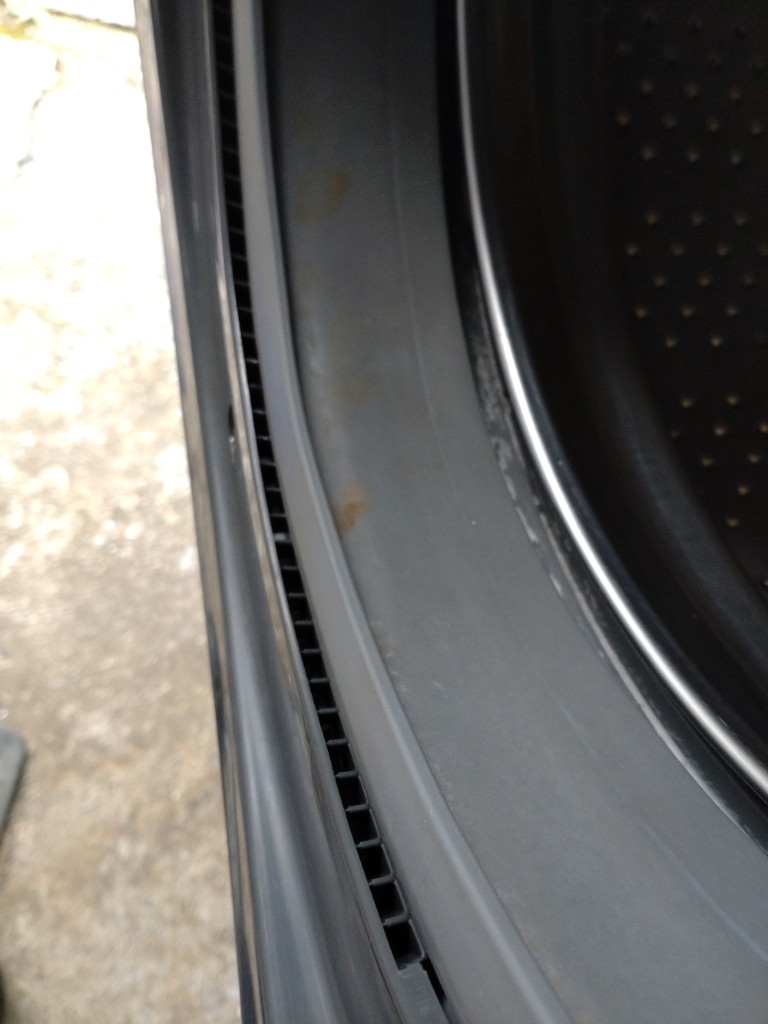

前面窓のパッキン外側にドレン窓のようなものがある。



洗濯物が多すぎてパッキンをよじったりして漏れたときのためだろうからパッキン自体の変形漏れまでは無理だろう。（エア抜きという記事もあるがそれはどうかなと）
窓ガラス側を伝って漏れてくる水はこのドレン？窓には落ちていかない。

サービス末期はこのホースを折り曲げて殺す処置があったらしい。
裏蓋開けてインシュロックで締め上げて技術料1000だって。
