40年ものの磁気式安定器が壊れたりするときの地味作業。
同じ大きさのLED器具を丸ごと買えればその方がいいのだが値段が3倍以上する。
5万円はざら
さらに天井埋め込み機種によってはサイズが合うものが無く石膏ボード加工まで付いてきたりする。
無料施工なのでそれは避けたい。
普通の人は左右端子揃えて電球差し替えるだけだろとか知ったかぶり。
困ったものだ。
1年もしたらこの作業需要が一気に来そうな予測。
しかし天井に向かって腕上げたまま20分はなかなかきつい作業だ　　1台ならまだしも10台とかになると攣ったりしそう
古い電線は絶縁が硬化してニッパーで剥けないこと多い
しかし活線でジャッキンストリッパーは危険だし

磁気制御の安定器　電工製

干からびたニッカド電池

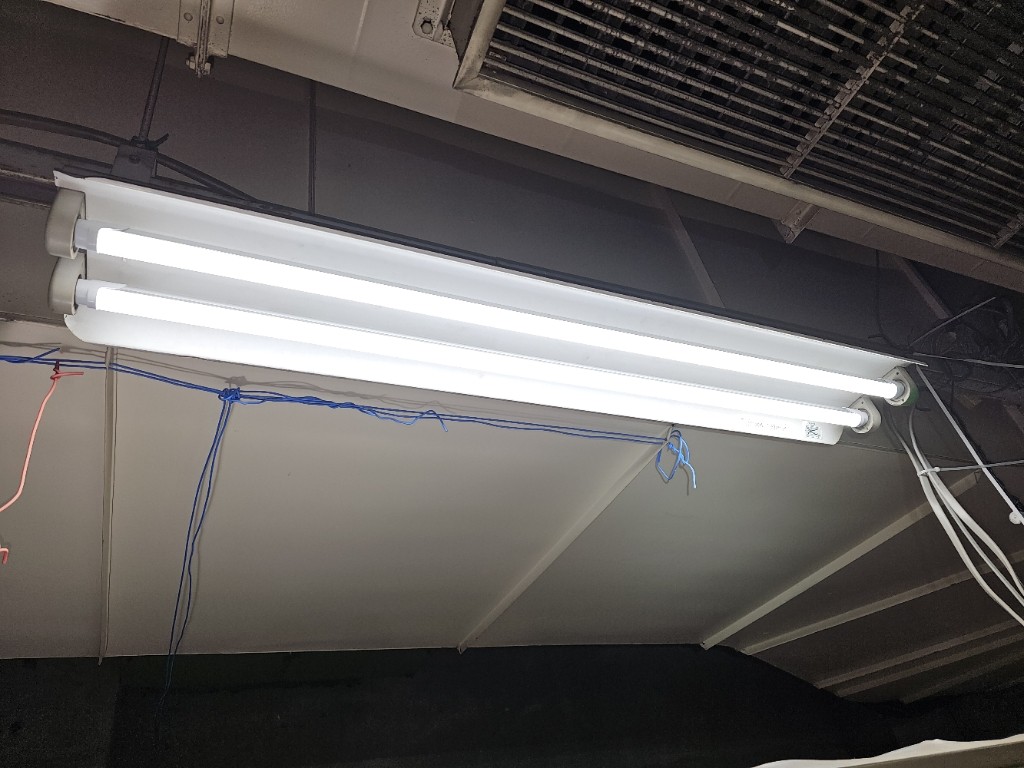

入れ替え後

補修用電子制御安定器になっていることもある　これは磁気式　一時期補修用安定器が売られていた

全部バイパスして左右間に100V直結

直結すると器具内電線が足りないので　HIV　単線　線径1.0mmを用意する
太すぎ細すぎはCEに入らないとか端子台に刺さらない　抜けてしまうの防止
色違いは非接地側を識別するため
電気器具内の配線工事には資格不要だが配電線をつなぐときは必要。
巨大な分電盤製造も工事士免許も知識も不要。
元盤屋なので。
短期いた盤屋では俺ぐらいしか工事士持ってないとか聞いた
図面通り繋ぐだけで　CTが何なのかすらわかっていなかった

器具内延長用HIV 耐熱IV線　

数度に渡る改修で訳わからん　おそらく切り替え装置　全部無視してテープ巻きしておく　すでに縁切りされている

このタイプの照明は　電池とinverter持ってて停電時に30分程度持つものがあるが　大体にして電池が干からびている。
40年以上経過しもちろん部品供給はない
あるいはインバータと切り替え器が壊れている。
こっちも修理不能

もうそんなのは無視してLED改造工事。
どうせ非常時点灯しないのだから常時点灯しない張りボテよりましだろう。
多くの非常灯器具は400KVA発電機が動けば100Vがもらえる。

電気屋さんとしては最適解と出来ることの間で悩むところだ

すぐ開きにしてしまう悪い癖。
この機種は初期をのぞいてJマーク付きなので周波数関係の改造は不可能。

そういうダイオードマトリックスはあるがファームウェア上でロックされている。
だからJマーク付き


DSPとアンテナチューナ

PA関係


アンテナチューナ内蔵なのね　とは言ってもおおむね同調しているアンテナの補正用で、テキトーな電線つけると感電したり焼けます。

原価的には6万円程度か

IC7300 持ち帰ってテスト中。
電波の目的周波数付近一帯を一気に波形分析できる周波数に一気に移動。
んで変調されている波形からベースバンド信号を作り出しちゃう。
直線検波も包絡線検波も何もないわね　もう携帯電話のコーデックデコードと同じ。
遊ぶ余地なし。
あれ押してコレ押しての階層強要　バンド変えるのに独立キーはなく10Mhzキー（感圧液晶　いやELか）あたりを押すとバンド選択画面。
まだ覚えられない。
こうやって機械的部品を減らしてプログラム上で誤魔化さないとコストダウンはできないのはわかるがとにかく使いにくい。
入門機だから仕方ないのか。
このやり方はアマチュア向けのおもちゃでなければ通用しないんだけどな

電子レンジの操作で階層設定になったら大問題だろう

1,暖め種別　を選んで下さい　yes or no
2,加熱　or 解凍
3,解凍重量　100グラム以下　or 以上
4,100gステップで重量の送り選択
5,金属は入っていませんね　yes or no
6,ドアは閉めましたね　yes or no
7, 加熱してよろしいですか　yes or no　　いらいら

とか いちいち聞いて来たら庭に投げられるであろう

ここのカバーのクリップはどうやったら折れずに外せるのかね　毎回折れて再使用不能
裏から丸棒でも押し込んで抜くのか？


マイナス側直結を外して車体に落とす。
ボルト経由なのが嫌なのだが近場にない。
センサー通さずにサブバッテリー充放電するとECUがそれを積算検知できず過放電になってエラー大量発生したので修正。
プラス端子の放熱器付きのブロックは何だろう。
サイリスタみたいな電子スイッチか？
テスターで電圧見ていればわかるが寒くてな。

ハイモンド出てきた。
戦前の電鍵みたいな貫禄　いや汚れと酸化。
パソコンキーボードですら打ち間違い　二度打ちする状態ではもう無理やろ。
メッキのない真鍮無垢なのでこの色になってしまう。
磨いても酸化しちゃうから意味なし。
かつての職場には太股に巻くメッキかつカバー付き電鍵があって廃局したら払い下げてもらおうかと企んでいたが、先に職場で廃局になったのはわたしであった。
その頃はまだ短波に怪しげな乱数A3とA1放送があった時代　直前まで同じ電波でいまの朝鮮の声やっててバレバレだった。
送る方も健在だったし送信相手でない受信所も全国で必死で受信していた80年代7105KHZのJAテンなんてのもこの時代まで
