まずは寸法出しから考えました。

フロント側のユーティリティーナット間の寸法が車幅方向で１４４６mm・リア側が１５１０mmでした。（個体差や誤差あると思います。）
リアを基準に考えるとフロント側が６４mm狭いので、片側３２mm狭くなってる見たいです。
ホイールハウスの出っ張りは、少し大きく見て２１０mmかな。



先ずは 四角に組んだ角材を用意しました。
左がリア用で右がフロント用です。　金具を買うお金がもったいなかったので、木に穴をあけて固定する作戦にしました。


リア用は幅がホイールハウスと同じ２１０mmで、フロント用は210mm-32mmで１７８mmですが、ナット周辺の形状が複雑なのとシートベルトの出っ張りがあるので、それを避けるために１２mmの合板を２枚重ねて２４mmのスペーサーにしたので、210-32-24mm で １５４mmの幅で作ってあります。

作ったフレームを固定するのに、ねじ関係はこれだけ買いました。



適当な長さに切った全ネジ を突っ込んでおいて、、、



蝶ネジで固定します。固定する時にワッシャーが食い込んでしまうので、外形が大きなワッシャーが役に立ちます。 穴あけ跡のあらも隠れるのでちょうどイイ！
ちなみに蝶ネジで固定するのは車検対応ですよね？？



この2つのフレームに、木を渡して板を張りたいのですが、手前側は真っ直ぐな物で渡せますが、壁側は曲がっているので少し計算が必要です。
もともと狭くなっている分が３２mmでスペーサーの分が２４mmなので、５６mmフレームの奥行きがズレています。

この木は２×４材をホムセンで縦に３８mmで割いてもらったものなので、１×４材を間に挟んでくっつけると、38+18で丁度５６mmオフセットしていい感じになります。

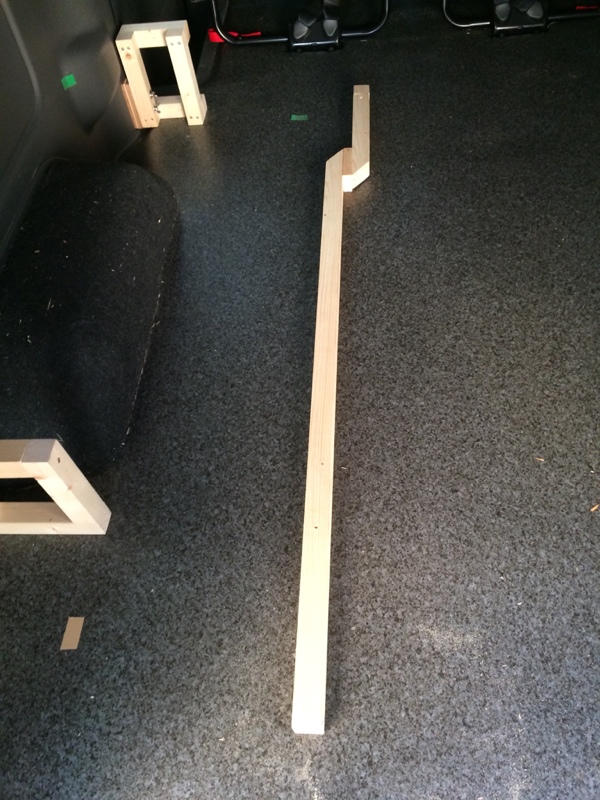

木を２本渡して固定します。　奥側はリア側の内装が曲がっているので目一杯後ろまで伸ばしてこのくらいですが問題無いと思います。何かあれば足を足せばいいですね。２４mmのスペーサーで丁度シートベルトの膨らみも避けれてます。
手前側は板を張るので荷重方向の強度に心配はありませんのが奥側の荷重方向の強度は工夫がしてあり、今回はフレームの高さを２５４mmにしてホイールハウス上で内装の縁に乗っかるようにしたので強度的な心配はありません。高さを高く作る時はホイールハウス上から板で支えたり足を追加するといいと思います。



スピーカーに当たる高さの時は１×４材を挟まないで隙間を開けるのが良いのかな。

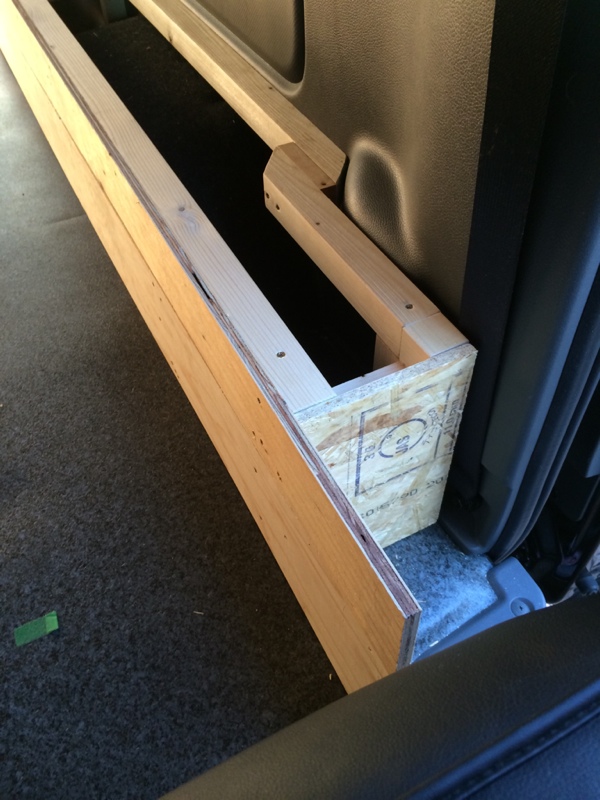

ここまで来たらあとは横に板を貼って、




天板を切り出して載せて、




出来上がりです。

この構造なら、天板や側面に厚い板を使う必要も無く、９〜１２mmの合板で十分なので安く作れますよね。 天板も載せやすいし。

コンセプトは、安く！ 加工は最小限に！ 容量は大きく！ 汎用性がある構造！ です。

仕上げは、板には壁紙を張って、天板にはニードルフェルトを何枚か敷いてレザー巻きにするかな？　

そろそろ ベットでも作ろうかなぁ〜。

あーめんどくさ。 でも 楽しいからイイ❗️

ただいま イメージトレーニング 中。。。

高さは 26cm位がイイかな？
