うちのシステムは安定化電源を使っています。
なので、アースも切り離す必要があります
前はトランスで切っていたのですが、高音域に影響あるため、
A/D変換でデジタル同軸にし、パルストランスを入れて切ってます。
当初は、アマゾンからの安物A/Dコンバーター@ハイレゾ非対応を使ってました
…壊れました。
なので、PCM1808搭載でのA/D変換を作ってハイレゾ対応としました。
…左チャンネルにノイズが乗るようになってきた
ので、さらに新しいのを作ってみました。
…が、やはり左チャンネルのノイズが取れません。
ナビの取り付けねじを弄ると変わる(なくなってはくれない)ので、
グランドループ確定ではあるのですが。
ナビのボディにA/DコンバーターのGNDを共締め。効果はあるけど根本解決には至らず。
藁にもすがってフェラ教。効果あったけど根本解決には至らず。

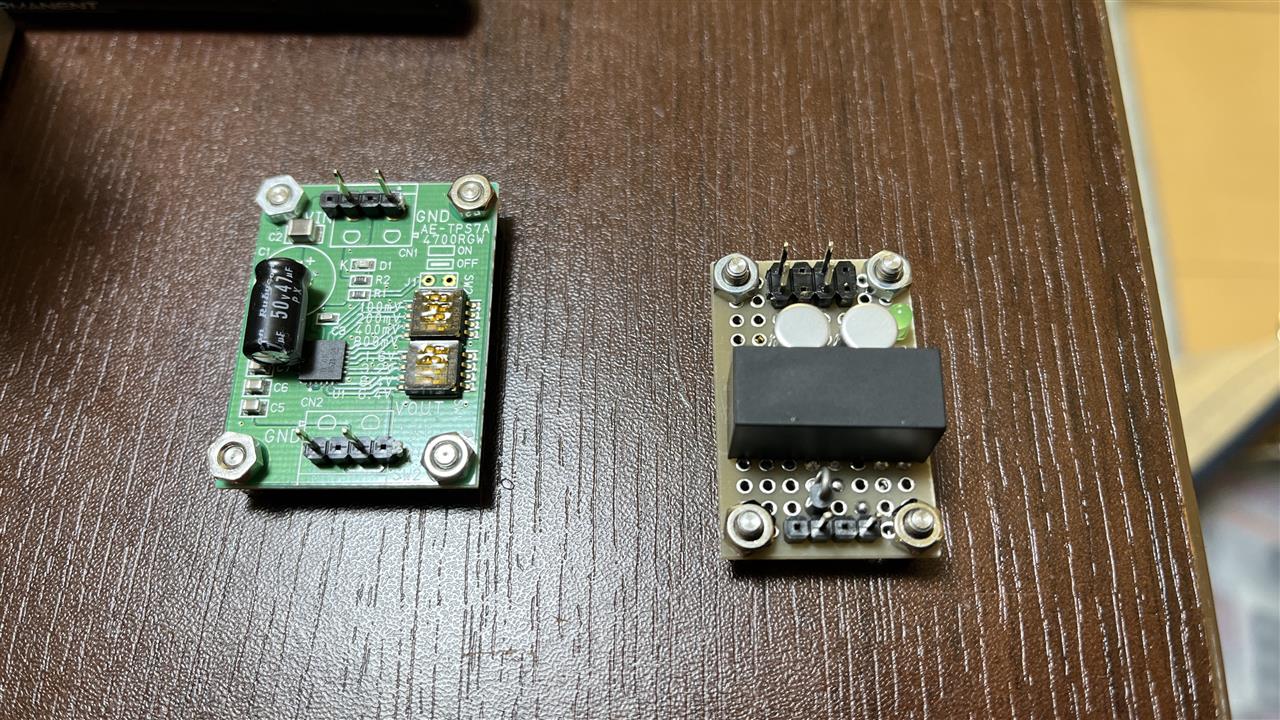

最後の手段として、電源側でのGNDを切るために絶縁タイプのDC-DCコンバータを投入。
ら、A/D変換のチップが飛びました。
ノイズが乗って、しまいにはA/D変換すらかからなく。
GNDを切ったのが悪かったのか。

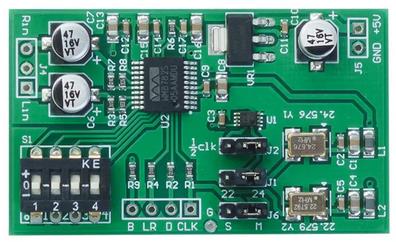

別のA/D変換チップ。WM8782が乗ってる基盤に交換。
飛んだらもう後がない。念のため電源は当初の構成に戻しました。
ら、当初の構成のままなのにノイズがでない。今までの苦労は何だったんだ…
…と思ったらかすかに乗ってた(泣
PCM1808はノイズ耐性弱いのか。
あと、電源オフ時にポップノイズが盛大に出ますので遅延オフ回路も必要になりますし。
いまいち使いにくいです。
