指示により地中管を埋設してもらったものの
非常に扱いにくい
値段に差があるからと言って建物内の管をCDしかも14は選ばないほうがいい
今からやる人はPF22にしておいたほうがいいぞ
LANとかPOEとか情報化が進んでいて一本とは限らないし
銅線は硬くてどうしても不利
14-16はどうやっても電話線程度一本が余裕の範囲内なので無理が多い



分岐位置にプルボックスは設置済み
ここまでに来る配線は20Aの2.0２芯とCAT5を予定
地中を通って貫通する必要がある



PF22じゃんという突っ込みがあるかと思いますが
この通り中身はCD16なのです
CD露出だと対候性がないので保護目的でかぶせで対応するほかありません
コンクリ埋設＝CDという
こういう感覚はどうしても共有できないですね
単価の違いから
CAT6敷設しろ言うてんのにCAT5敷設される施工主の話がよく流れてきます



地中を通ってここから出さないといけないのだが
VVFは硬くて本気で通らない
本当はVVF2.0　３芯とCAT5E１本を貫通させたかったのですが
通らないと話にならないので最終的にはVVF2.0　２芯とCAT5Eを通しました



前述通り狭いため
一気に２本を通さないとどうにもなりませんから
通線ケーブルに工作をしました



これにさらにCAT5Eも交えて３段組みぐらいにしましたが

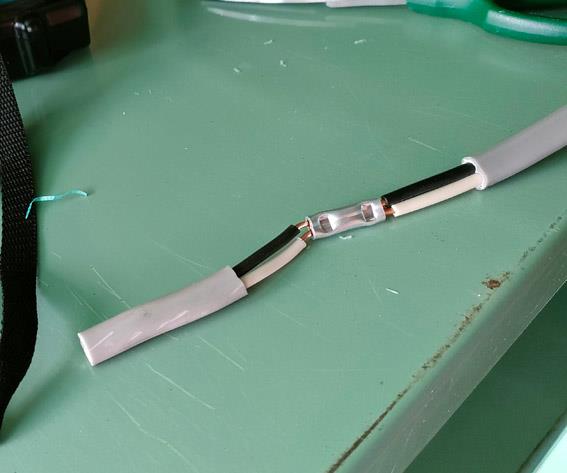

ワイヤースリーブの内径が2.0だったため
VVF2.0の電線自身を完全にかしめて固定します
CAT5も別のスリーブにカシめて通線ワイヤーを強引に引っ張ってもまず抜けない仕組みを作って強引に力業で通しました
Cd管はまがりがちょっとでもきつい箇所があるとVVFが簡単に通りません
光ケーブルやLANケーブルとは違うので



本番で通ったケーブルはこんな感じ
カシメを通して固定してちょっとやそっとでは抜けない状態にして
通線ワイヤーを思いっきり引っ張ります
ビニテやなんやらで失敗すると管内に残存物が残ってドツボになるからです。



何とか通しましたが
建物が破壊されるまでこのままなぐらいカチカチで
もう撤去すらかなわないレベルです

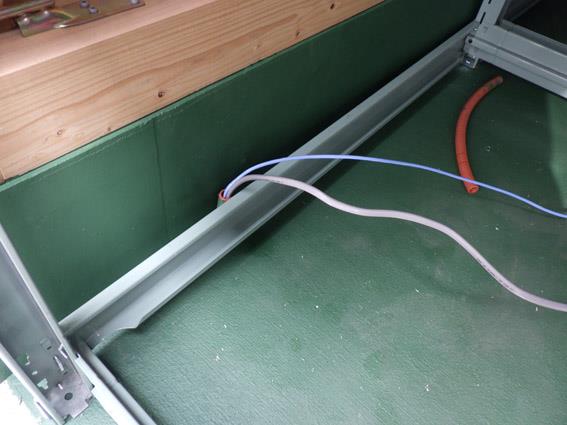

こちらが引っ張った側



プルボックス上でなんとか交わる
VVF2.０を使用しているのは溶接機を接続する可能性があるため
エアコンではない
1.6だともう少し楽だと思いますが



成端しておきます
自分でやっている箇所なのでプロと比べればいびつでオーバーです



とりあえず閉めとく
色々観察しましたが基礎に近い部分はプールボックスが多く
上の部分はPVKが多いような気がしますのでそれにならいました



地上側はCD管なので
小さいジョイントボックスを使って建物内部側をCD管に変換します



受電側のブレーカーを配置してこの地点で切断できるようにしておきます
ここで切れば建物内は自由のやれるという感じ
