2021年01月14日 イイね！

可搬式軽量船外機スタンドα　その１　材料分解編　誰でも購入出来るモノよりリメイクする

※このブログは完結していますので全てのリンクを貼り付けています。
その１　材料分解編　誰でも購入出来るモノよりリメイクする 本篇
その２　組上げ編　車輪の取付け
その３　組上げ編　スタンドアーム改造とグリップ取付など
その４　実装編　各部改善と細部補強など


自作での可搬式船外機スタンドαの制作準備ですが、ホームセンターの特売で購入したアルインコ社製ハシゴ兼用3段脚立、これをメイン材料にリメイクを施して参ります。
と言う訳で買って一度も使用していない状況のもと真ん中のヒンジを除く分解作業を行いました。
真っ新なモノを壊すのはある意味面白い作業です。
出来合いのモノの構造を知るには破壊が一番手っ取り早い（笑）。
alt



まずは本体に貼られた注意書きなどのラベルを全て剥がします。
alt



こちらはヒートガンでいちころ。
alt

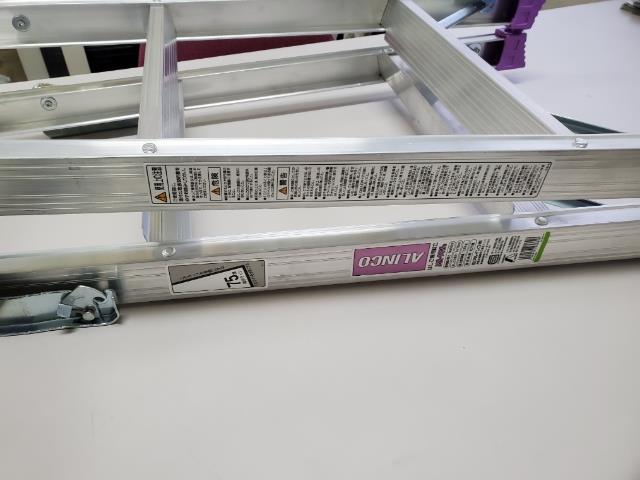

至るところに様々なラベルが貼られていますが全部剥がします。alt




いわゆる使用上の注意ってやつですかね？
こちとらすでにまともな使用方法ではありませんのでこれらは全て不要。
あくまでも自己責任、あくまでも部品の一部として使用させて頂きます。
alt

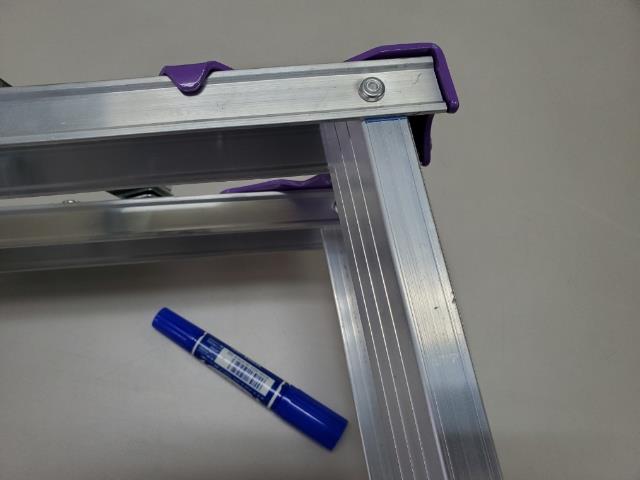

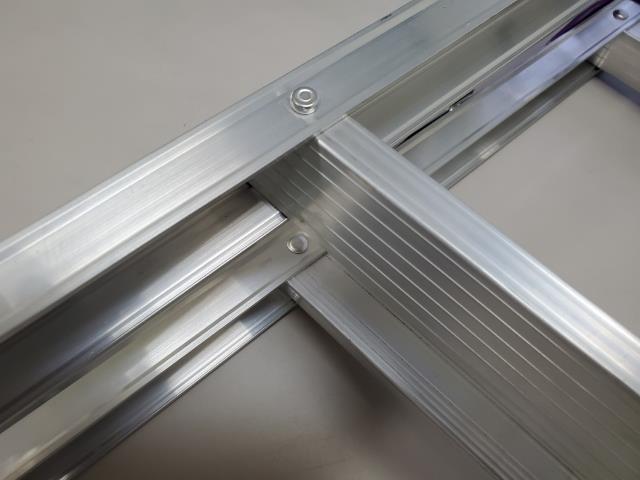

ところでこのモデルの接合部はほぼアルミリベットで構成されています。
当然技術面やコスト面においても一番良い選択です。
alt
恰好の良さで言うとアルミ溶接でしょうが、溶けやすいが故に技術もかなり要るようです。
なのでアルミ製のワンオフ製品は高いのでしょうな.....。

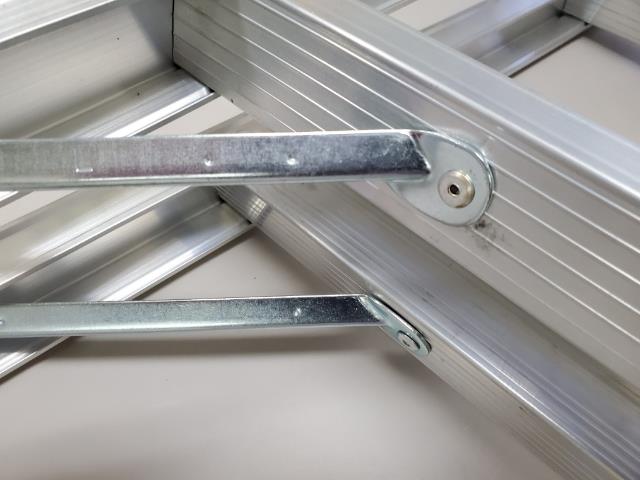

こちらは補強用の斜交い金属。
材質はスチールですね。
alt



足を掛ける台座部分も太いアルミリベットでしっかりとカシメられています。
alt

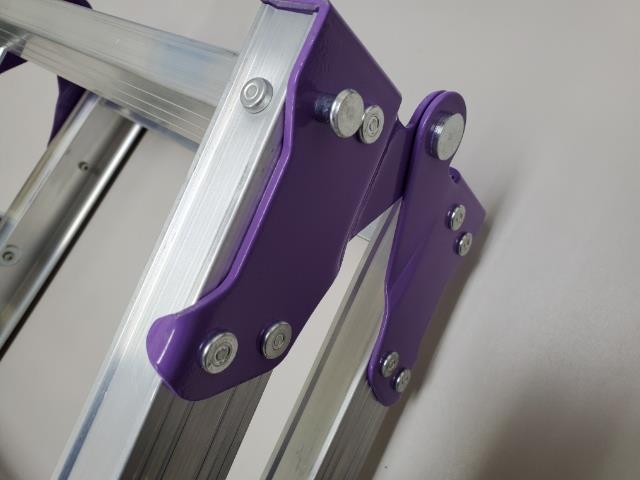

今回唯一分解しない箇所がセンターのヒンジ部分。
ここは有効活用させて頂きます。
これもスチール製。
alt



ヒンジを開けたり閉めたりする際の固定するフック。
こちらもスチール製ですが、後々にこのようなパーツが生きてきます。
alt



リベットの裏面はこのような感じ。
alt



で、このアルミリベットたち.....
非常に強い力で接合してくれるのですが難儀なのは分解する際の外し作業。
alt
ドリルで揉んでいくのですが、細→中細→中と軸を3～4段階に上げていき徐々に削っていくしか方法がありません。


当然センターを出さないといけないのでマーカーしてポンチでセンターを出します。
alt

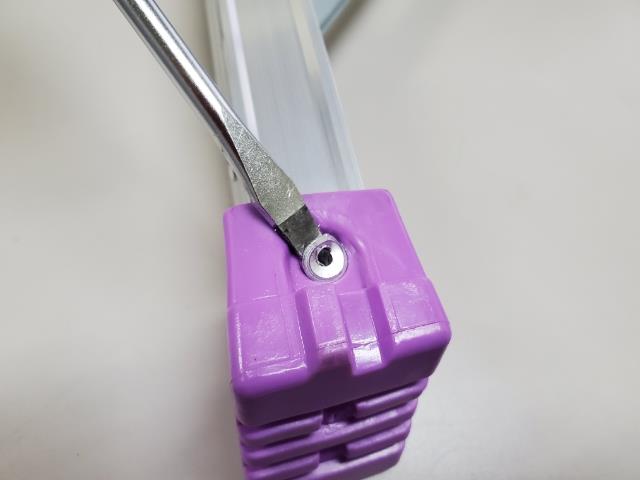

あとは下穴を広げないようセンターのみコジて最後はこのようにこそげ落とします。
alt



まだ芯が一部残っていますが、ここまで取れたら問題なし。
alt

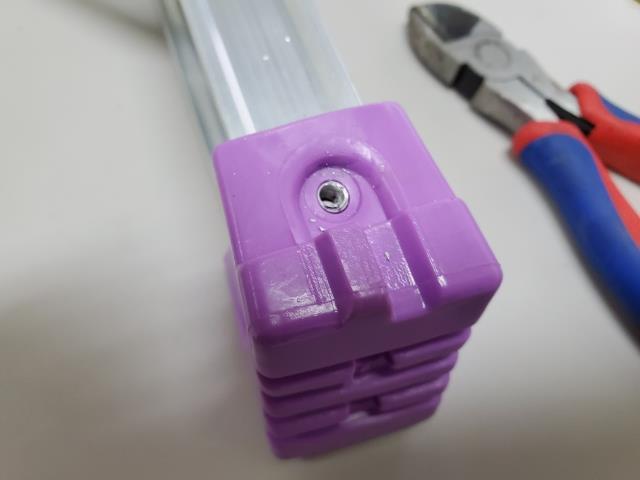

こんな樹脂一つ外すのでもまぁまぁの手間ですわ（笑）。
alt

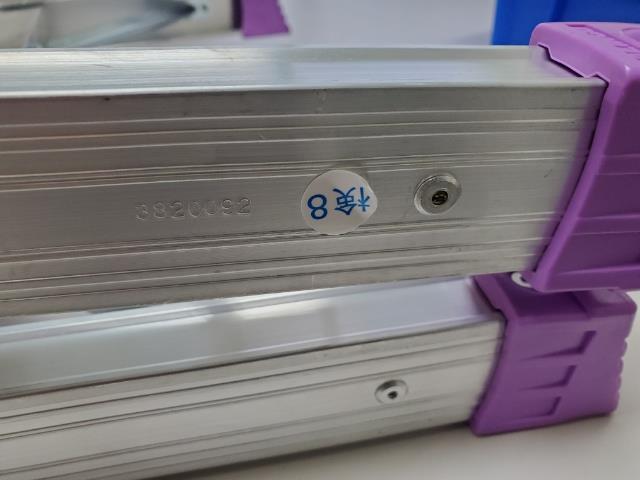

ポンチでセンターを決める。alt



面倒だけど下穴を決して広げないよう慎重にドリルをまわしていきます。
alt



徐々に分解は進み.......
alt

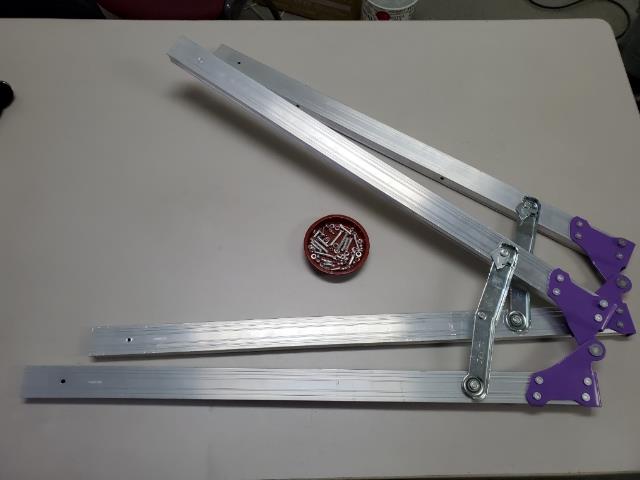

今回の欲しい部分であるメインの足2本が無事分離。
赤い皿にはぶち切ったリベットの残骸がwww。
alt

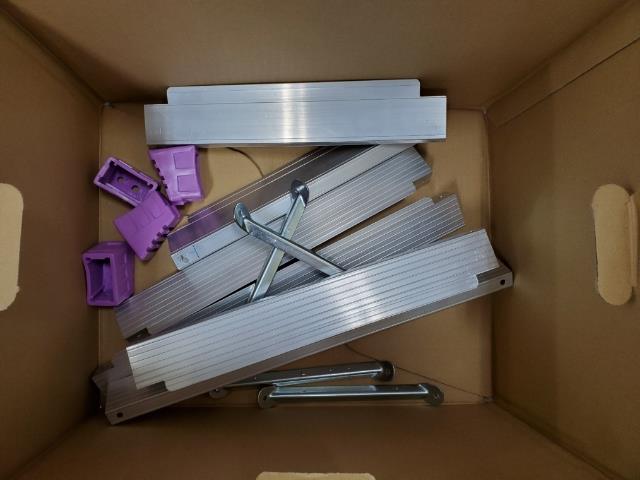

こちらが不要部分。
一応何かで使うかもしれないので最後まで置いてはおきます。
alt
さてこれにて分解は進みました。
いよいよこれから本加工組上げに入ります。

どんなのが出来るか？あまり期待しないでね。
Posted at 2021/01/14 14:01:56 | コメント(0) | トラックバック(0) | ゴムボート快適化計画　船外機関連備品 | 日記
