2024年05月27日 イイね！

アキレスFLA315ｰHY ドーリーアタッチメントとZEROファクトリースタンドの破損と補修など　作業②

さてテスト航行ならぬ、ボート引き上げ作業でトラブった案件ですが、ドーリーの取り付け部品の破損。
左舷部分がこちら！
alt


傷はドーリー本体のズレに因るもの。
alt


さて作業に移ります。
alt
こちらのステンレス板、会社フロアのタイルカーペット張り替えの時に出てきた廃棄物(笑)。
何かの役に立つかもしれないと思って頂いてきました。


それを型取り。
alt


適当に固定し。
alt


グラインダーでカット。
alt


角を慣らしバリを取って。
alt


アタッチメントに合わせた穴を開けます。
alt


いよいよトランサムボードに穴を貫通させますが、貫通先の穴がズレ無いよう小径ドリルから慎重に進めます。
alt



勿論ここでもドリルガイドキット活躍。
alt


で、M8 40mmの皿ボルトを合わせ入れ仮の装着確認。
alt


マスキング。
alt

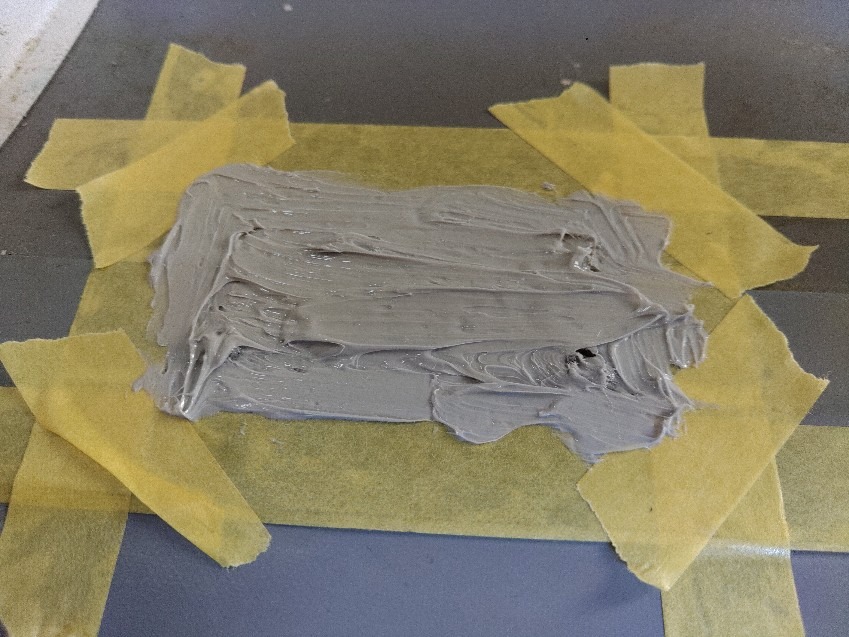

外したらコーキング。
alt


広げる。
alt


そして本締め。
alt


内側スプリングワッシャに通常のナットと袋ナットを取り付け、耐振動対策を施しました。
alt


これを右舷左舷の両方行い補修完了！
alt


内側こんな感じです。
alt


で、ここからオマケ。
alt
懸案でした振動子ですが、この際にトランサムボードへ直付け敢行(笑)。


取り付け位置は、ここ。
alt


ケーブルはエレコムの配線モールを木ネジで留めて無理やり隠しましたwww。
alt
とりあえずこれで何とかボートは出せる状態にまで復活いたしました！
後は出艇待つのみですね。
ではでは。
Posted at 2024/05/28 07:19:56 | コメント(3) | トラックバック(0) | ゴムボート快適化計画　本体艤装＆補強補修など | 日記
2024年05月27日 イイね！

アキレスFLA315ｰHY ドーリーアタッチメントとZEROファクトリースタンドの破損と補修など　作業①　

さて前回ブログ、テスト航行と言うよりボート引き上げ時にトラブルを起こした案件の一つ。
ZEROファクトリーの船外機スタンドの各所ナット&ボルトや木ネジの外れ。
車軸締結箇所は一応このようなナイロンインサート式のロックナットとなっております。
alt
但しかなりの捻れの生じるこちらの部分で、ロック機能は働いておりません。



で、こちらのハードロックナットへ変更。
alt



トラスコ中山製で6個入り991円と結構なお値段です。
alt



説明文はこちら。
alt


文面の通り振動に対して非常に強い威力を発揮。


実物をボルトに差し込みましたが、独特の形状しております。
alt



ただ現品装着するとボルトがやや寸足らず(笑)。
alt


長さ変更し無事ハードロックナット装着。
alt



ガッチガチに留まりました。
alt


次に船外機を引っ掛けるプレート交換。
alt



そして新たにドリル穴を垂直にほるための機材投入。
alt



SK11 ドリルガイドキット。
alt

価格は密林で1891円也。


これずっと欲しくて買いそびれていたお品。
alt

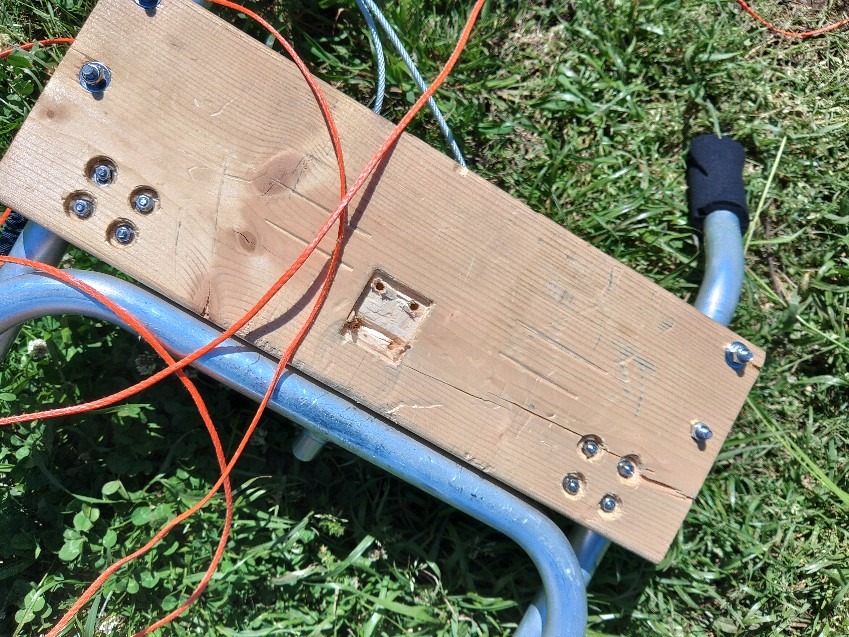

ワイヤー掛ける場所、全てボルト貫通式に変更。
alt


良い働き方してくれますwww。
alt



そして最後の新たなる兵器の投入。
alt
フォスナービットドリルです。
価格は1077円也。

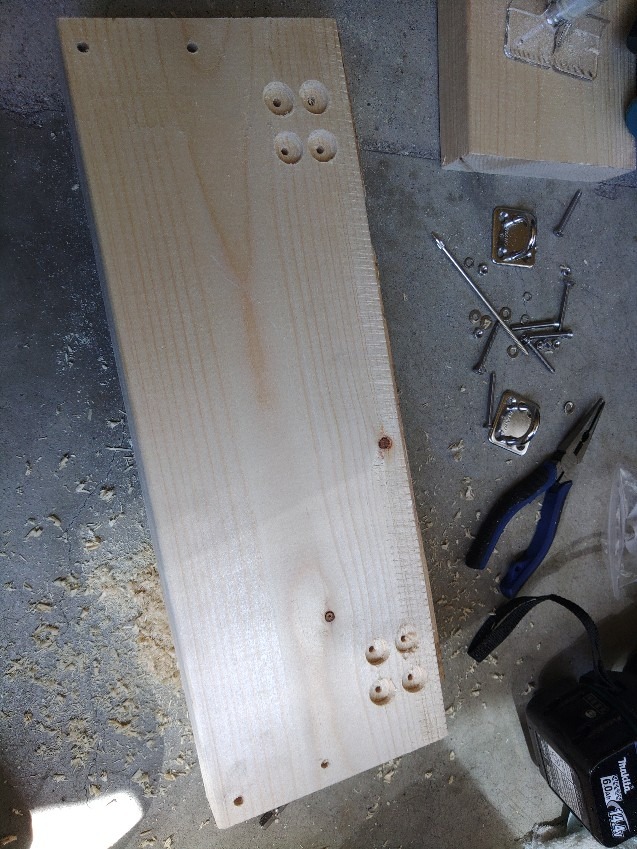

これでワイヤーを引っ掛ける3箇所全てボルト貫通式に変更完了しました。
alt
フォスナービットのお陰で、ナットがプレート内に収まっています。


37kgの9.9馬力載せましたが、安定感は増しました。
alt

あとしれっとハンドルグリップも交換(笑)。
これダイソー品ですが、良い感じです。
で、次はアキレスのトランサム留め具強化ですが今回はここまでです。
ではでは。
Posted at 2024/05/27 09:57:59 | コメント(3) | トラックバック(0) | ゴムボート快適化計画　本体艤装＆補強補修など | 日記
2024年05月26日 イイね！

アキレスFLA315ｰHY ドーリーアタッチメントとZEROファクトリースタンドの破損と補修など　序章

久し振りのブログアップとなります。
GW明け以降公私の公の方で色々とありまして....
まぁその話は落ち着いたらおいおいお話させて頂ければと思っております。
で、GW4連休のどこかの日。
淀川河川敷へ諸々の確認やテストを兼ねて突撃。
alt

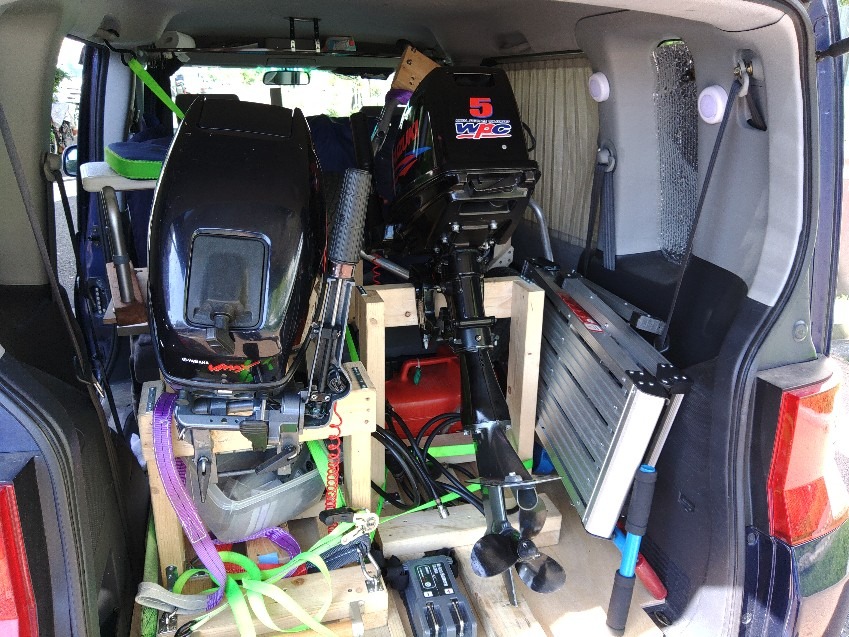

さて今回は久し振りの2ストエンジン2機搭載(笑)。
alt
実はアキレス艇、2ストでの航行は未だ行っておりませんでした。


以前ジョイクラフトJCM305での試験航行も行った場所ですが、ボードを出す条件としては結構苛酷ですwww。
alt
まぁ敢えてそう言った場所を選んで実践しているのですがねwww。


それより3月に降水量多く暑い4月を終えたばかりと言う事もあり雑草がヤバすぎ。
alt
ここの刈込み30分ほど行い最低ボードの通れる道確保。


さて何だかんだでボートに取り付けて初稼働のV-MAX！！
alt
が、まさかのパイロットウォーター出ない(爆)。
※これエンジン掛かってます。
インペラは勿論新品でヘッドの水路も清掃済み。
が、心当たりはございます。
恐らく冷却水は回っているはずですが、この日はピーカンの晴れ。
心なしかパワーユニット本体に熱を帯びた感おるので敢えなく選手交代.....


気を取り直し安定の雅Factory DT6にて航行。
alt
こちらは絶好調です。
ピッチは6馬力のを使ってるので最高速こそ伸びませんが、良い走りしてくれます。
何より本体軽いのがエエですね。


さて本題と言うか試したいのはここから。
alt
このボートを引き上げる場所、少々分かりにくいですが、結構急な斜面でして以前ここでジョイクラフトを出した時は、船外機取り外して素手で持ち上げましたが(笑)、アキレスはそんなぁ甘くは無いです。


こちら画像拡大。
alt
分かりますでしょうか？この角度。
これを船外機取り付けたままウィンチで引き上げます！


で、金具はぶっ飛びスタンドのロックナットなどもぶっ飛びました(爆)。alt



まぁそれはそれとして何とかネジ類拾い応急措置で引き上げは成功？(とは言えんね)。
alt


で、このあと15センチ程度のレンガの段差でクリアするかテストしたものの....
alt
綱引き状態となり.....
BMOドーリーアタッチメント左側がネジごと引き抜かれwww。


右側のハンドルネジの芯が抜かれる始末www。
※現在発注済み　商品コード：30E0074
品名：ボートドーリー用シャフトセット付属M8ノブネジ（2個セット）
価格：1,100円（税込）でした。
alt
ある意味ウィンチのパワーが効いている証明にはなりましたが、各所修繕と補強が必要不可欠となりました。
正直今回は完全に破壊テストになりましたね。


で、別の問題を起こしたV-MAX。
alt


冷却水の目詰まりと踏んで検水口のホースを外しますと.....
alt


恐ろしいほどプラークが詰まってますがなwww。
alt



細いマイナスドライバーでホジホジすると気持ち良く崩れていってくれます。
alt


始動は非常に優秀な個体です。
alt
外したホースからはパイロットウォーター出とるので....


当たり前ですが、ちゃんと直ったように思えますね。
alt


こちらも大丈夫。
alt


但し中古購入後に外したヘッド周りの冷却水路。
alt
何とも酷い状態でしたが。


ここまで清掃しました。
alt



が、恐らく清掃していない取り付け左舷側、エグゾースト周りの水路辺りが怪しいです。
alt
そこから原因物質がポロポロと取れてはイタズラしてる感じ。
ちなみにバケツ検水のみで本機動かしてましたが、この目詰まり症状今回で2度目です(笑)。
あとパイロットウォーターが流れてはいますが、目詰まりにより本来必要な冷却水の流量が得られず、やや冷却不足も感じられます。
何れにしてもこうなってくるとトラブルの元となり得ますね。


しかしながらここを外すとなると結局パワーユニット本体を下ろさないとボルト外れません。
alt
始動抜群の機体だけにこのまま寝かすのには本当勿体ないですが、正直面倒臭い整備今は優先順位かなり後回し案件ですwww。
てか、破壊してしまった色々な案件を先に済ませますわ。
ではでは。
Posted at 2024/05/26 08:25:14 | コメント(3) | トラックバック(0) | ゴムボート快適化計画　本体艤装＆補強補修など | 日記
2024年05月05日 イイね！

雅工房 スズキDT6 Limited Edition インレットケースの交換

GW後半皆様如何お過ごしでしょうか？
私はと言うと、昨日近所の河川に船外機テスト航行に行っただけで釣りには行かず....
人混みや渋滞に堪えられんので大人しくしとりまふ(笑)。
で、GW前半暇潰しにずっと気になっていた作業を進めました。
久し振りのスズキDTの登場(笑)。
alt
こちらトップカウルを外したハンドル側。
これで違和感気付かれる方は相当な変態ですwww。


答え！
alt
チョークレバーが少し飛び出してますwww。
まぁそのまま使ってても何ら問題無いんですけどね。
原因はパワーユニットとキャブレターを繋ぎとめるインレットケースの5・6馬力と8馬力との形状違いでこうなります。
ちなみに8馬力パーツも転がってますのでこの際暇潰しとして交換(笑)。


先ずはキャブを外します。
alt



燃料ホース取り外し。
alt
チョークレバーとキャブを繋ぐ割ピンやその他のRピンに本体をとめるM6のフランジナットを取り外します。

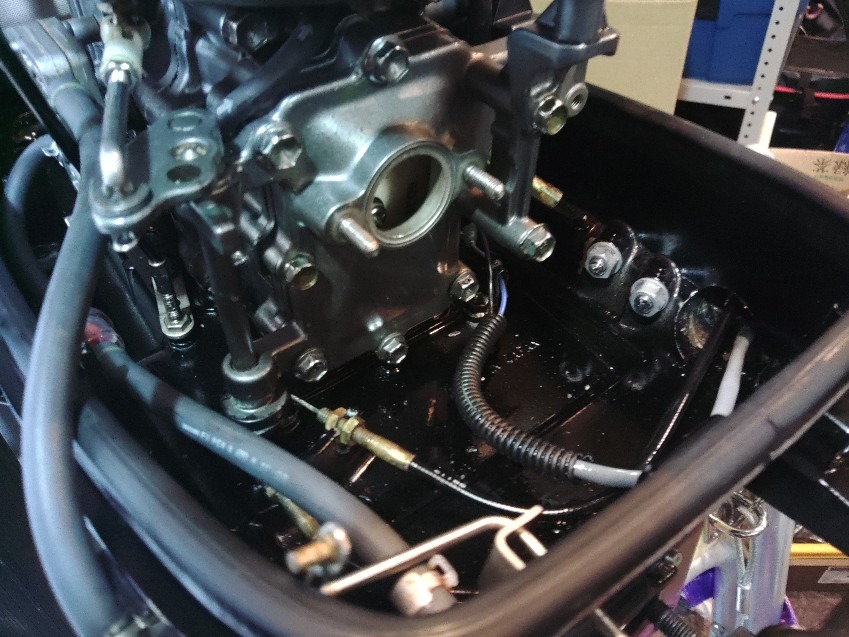

スコーン！とキャブを外すとインレットケースの登場！
alt

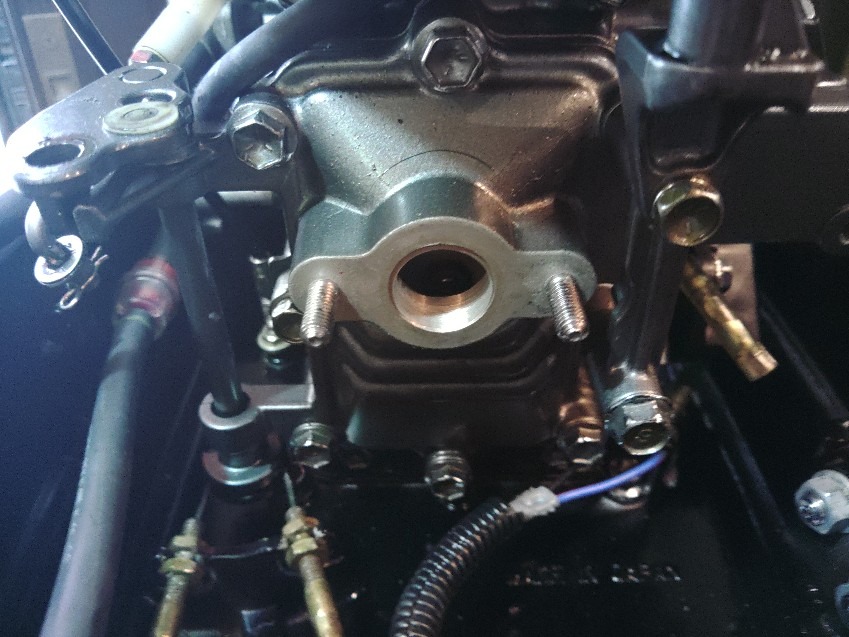

正面から。
alt
こちら8本のボルトにて固定されておりますが、この中にリードバルブが装着されています。
あと左下アクセルワイヤーの固定も担っております。


右側ロングボルトはスピンナーハンドルでトルクを一気に掛けて解除。
alt


初動で緩めたボルトは手回し。
alt


下側結構難儀.....
alt
本機は全て一度分解されているので固着ありませんが、ジャンク品とかやとブロック下ろしてからの作業必須です。
さもなくばボルト折れ覚悟の箇所です。


で、急がば回れの理屈で段ボールにこのような画を作成。
alt



外したボルトの位置(笑)。
alt


長さがマチマチなので適当にすると後で余計に時間取られますからwww。
alt



最後にアクセルワイヤー取り外し。
alt


パカッとインレットケース取り外し。
alt


で、取り外したモノと取り付けるケースを並べてみた。
alt
中々こんな画面無いよな(笑)！
↑の塗装剥げですが、8馬力はここに燃料フィルターのブラケットが付いています。
その名残ですわ。


少し角度変えて。
alt


で、吸気口の径は勿論、今回問題である高さも違うしキャブの取り付けネジ同士の幅も違う。
alt
5馬力のほうがデザイン美しい(笑)。


でリードバルブについては雅工房さんの企業秘密につきモザをかけさせて頂きまふwww。
alt


あとは外すのと逆の工程を進めるのみ。
alt


で、最後の最後にトラブル。
alt
極細の割ピン落として紛失(爆)。


作業中断からの割ピン購入からの.....
alt


無事取り付け完了(笑)。
alt


どや(笑)！当たり前だけど綺麗に収まりましたね。
alt
本当くだらない自己満足かもしれませんが、本人としては至って真剣ですよwww。


勿論始動問題無し。
alt
相変わらずの素敵なエグゾーストサウンドですwww。
近所迷惑やけど.....
それとやはり2ストは軽くて良いですねホント。
一昨日の河川でのフィールドテストにて6馬力標準ペラで3秒程度で滑走。
アキレス艇荷物法定備品のみでトップスピード28kph出ました。
8馬力ペラなら立ち上がり遅れるもののもう少し伸びると思います。
てな具合でたまには2ストも稼動させますよ！
ではでは。
Posted at 2024/05/05 09:23:31 | コメント(4) | トラックバック(0) | 船外機　SUZUKI　DT雅工房製作 | 日記
2024年05月03日 イイね！

トーハツMFS9.9E ペラ交換 9→10ピッチ

さて幾つか新たな課題を抱えたアキレス艇とトーハツMFS9.9Eですが、とりあえず速やかに出来るのがペラピッチの設定。
そもそも船体重量100kg程度でも余裕に走らせるような排気量です。
ゴムボートとしては60kgとかなりの重量級ではありますが、9.9馬力S足の標準ピッチである9ピッチでの1名乗船では正直パワーを活かされていないと判断。
車に例えて言うとイメージで3速でアクセルベタ踏みしエンジンの回転数だけ上がっているイメージです。
なのでピッチを1つ上げる算段です。

画像は出荷時にS足に標準装着されたペラ。
alt



ピッチ表示反転&拡大。
alt
9ピッチです。
ピッチとはプロペラ一回転で理論上ボートを前進させる距離。
尚9の数字はインチです。
※メーカーや年式によりセンチ表示もございます。

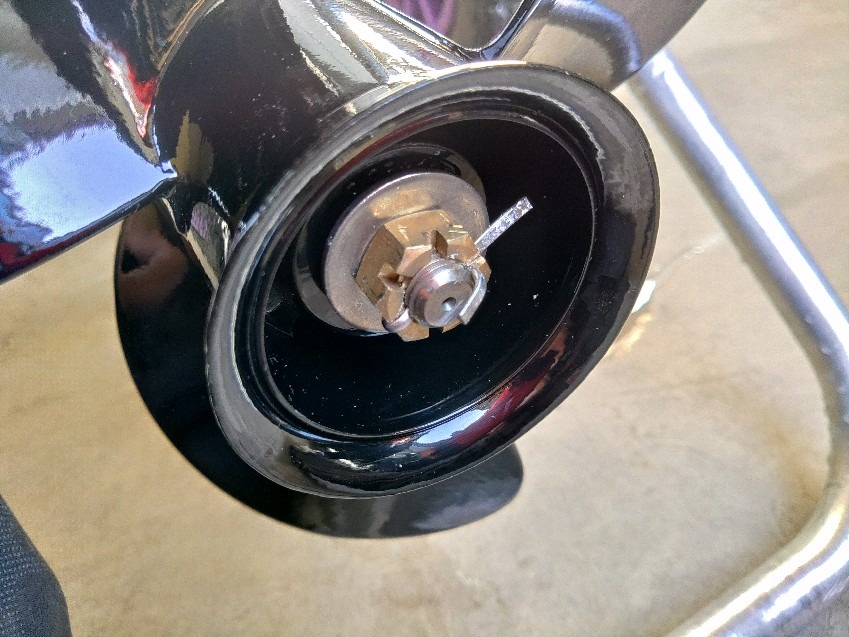

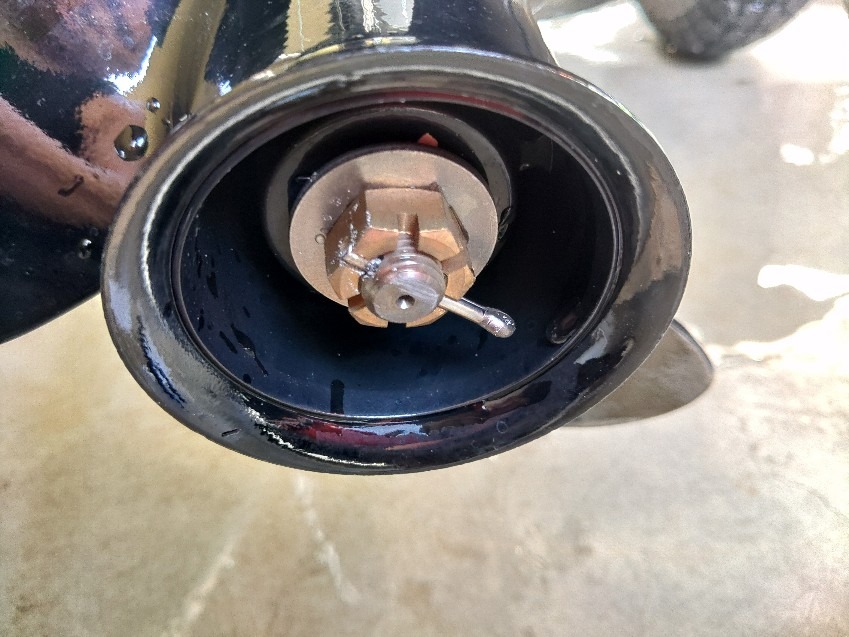

取り外し作業最初として、先ずはコッタピンをラジペンでストレートに。
alt



木片を噛ませてソケットにて取り付けナット左回し。
alt



無事センターナット解除。
alt
まぁ、こんな作業当たり前ではあるけど、このような工具類意外と現場には持って行かないよな....
今後車載専用のボート専用工具箱検討しないと.....



ペラ取り外し姿を現したシャフト。
alt
まだピカピカですな。



そして到着済みのブツw。
alt
価格は1.3マソ程度です。


箱から取り出した状態。
alt



10ピッチの品番です。
alt



速やかに装着完了。
alt



10ピッチの刻印。
alt



某日、琵琶湖の某所にてテスト航行。
alt



この時期はあっという間に日が昇りますね。
alt
で朝一目的ポイントまでの移動の結果、軽くプラス5kphくらいを叩き出しました！
やはり1名乗船ではピッチ上げて正解。
アクセル開度後半まで上げた際の詰まりが幾分解消され適正な状況に。
尚このペラで2名乗船がどうなるのか？試した上で、余裕ならばもう1段上の11.5ピッチも視野に。
逆にしんどい場合は、2名の場合9ピッチで運用となります。
まぁ面倒臭い作業かもしれませんが、適正ピッチのペラ選びで船外機の負担は勿論の事、その日1日快適な航行出来るのか？特に重量に大きな影響を受けるポータブル系のボートには大切なファクターだと考えています。



さて別の話になりますが、今回新に備えた簡易ポンプ(笑)。
alt



で、肝心のトローリングは？と言いますと....
alt
初アタリ...目視でも余裕のリリースサイズ。
その後グイウーが掛かり(笑)。


3つ目、これまた寸足らずの29センチwww。
alt
即リリースです。


この日は黄砂も飛来し妙な空模様。
alt



早目に切り上げようとした4つ目もグイウーwww。
alt
少し婚姻色が出ておりました。
結果キーパー無しのボウズ釣果で新しいペラのテストは完了致しました。



帰路の白髭神社鳥井通過。
alt
北上すると往復で移動時間がプラス1時間半程度増えます....
ストレスの事を考えると釣果も大事やけど、渋滞とかもっと要らんですな(笑)。
と言うわけで割りきって早目にとっとと帰りますwww。
ストレスは仕事だけにしとかないとね！
で、私は本日よりGWとなりました。
が、上記理由に付き本日より天候の良き3日間多分何処にも行かないと思うwww。
ではでは。
