たいへん。座標系の問題でした。生成したGコードにCNCコントローラーが認識しない・誤認するものが混ざっていてその修正と、CNCコントローラーでのワーク座標設定のしかたを探りました。


コントローラーのマニュアルにはワーク座標への入力法がまったく書いていないので、同じコントローラーを扱う動画を見てたらそこかも？というのがぼんやりわかってきた、というくらいの情報の希薄さ。


↓生成したＧコードの問題は○のとこ。新たな行を挿入しG90を入力することで、G54を原点とした座標で動くようになりました。３行目の"G91.1"をコントローラーが無視するのならそれはそれでいいのですが、これを"G91"と誤認して以下相対座標になってしまってると考えるとこれまでの挙動のおかしさが説明できます。さらに下のG43も認識しないコードなんですが、ここでエラーで止まるから行を削除しました。つまり、３行目のG91.1も認識しないのをコントローラーが自覚してるのならエラーで止まるはず、そうでないということは前述のように「G91.1…あそれG91ですねはいはい」と違う仕事をしてるんだろうと。指示された仕事はさっさと進めるが指示と最初の前提から違うことやる人ってよく居るよねとか笑　という推察をもとにこのあとはMach3ポストプロセッサがルーチンで吐く最初の行中G91.1を消し、G43を消し、でだいたい大丈夫
FUSION 360のツールパスから、相対座標を扱わない単純なポストプロセッサを使ってＧコードに変換すればこういう面倒なことが起こらなかったかも。週末で済むと思ってたけど、次週の半ばまでかかってもうた。


なんも解明できない＆だからといって検索する手がかりが尽きた今日の昼頃は、いい歳だからもうダメなのかなあと思いましたよ笑…すぐに次の問題が発生ドリル穴開けGコードファイルのG73も認識せず全く穴を掘らない、これはちょっとだけ動作が違うけれどG83で代替できる。

で、別のやつ。円弧長穴はマスターってことでよいかと。

ドリルでゼロ点合わせてから、突き出し量の小さいエンドミルに付け替えワークと当たるまでＺ軸を下げるとＸ軸方向に-0.2ミリとかシフトするので、コラムが盛大に傾いていそう。コラムとヘッドとの位置も傾いていないわけがないので修正が面倒だなあ。

FUSION360のCAMで行き詰まったので動画で勉強…日本語の動画どうなん？

…ということでですね
…ここから本題に

などおまえらはヒカキンか、いらん言葉おおすぎ、視聴は時間の無駄。

自己解決しました。昔ながらのツールパスで削るのとadaptive toolpathってのがあって、最初にどっちで削るか決めてあとで相互変更はできないってことで、


このアダプティブ…（負荷制御と翻訳した人は優秀だけどソフトのメニューはそうなってないのか英語メニューで使ってるから知らんけど。こういう翻訳する気がないときのカタカナは廃止すべき、ツールパスなら工具軌跡とかよりわかるから許すが）と、

とができてたわけです。これに気づいてググるとFUSION360本家の動画があったのでみたら短く明解な説明。あっちに比べると日本のFUSION360スタッフが作る動画はゴミ。

機械座標とワーク座標のコントローラでの設定はマニュアルには記述がなくまだわからないんですが、生成したGコードからG54の行を消去すれば解消可能なのではないかと気づきました。【更新】コントローラのG54にはワーク座標のゼロリセットしたときの機械原点からのオフセットが自動で入る事がわかりました（トップ画面のＡＦボタンからＧ54－59に入りＧ54をセーブすればずっと覚えているが、セーブしなければ電源落とすともとの値に戻る）。でもフライステーブル固定位置が再現できるのでない限りG54を使う意味が希薄。G54問題はそれ有りでしばらく使ってから考えよう。

結局、CNCミリングGコード生成学習の近道はAUTODESK公式の英語の動画、各５分前後１７個をみることのようです。ソフト上のポインタホバーでは出てこない説明も網羅してある。使い方わからなくなってググるときゴミを拾ってしまうのを回避できるのもあって、FUSION 360ソフトのメニューは英語で使っています。

台湾サーボが故障したのでうちにある中華サーボモーターに交換しました。最高回転数が3000rpm→4700rpmになり、1000rpm以下の回転調整も前のよりだんぜん楽になりました。



これ卓上ミニクラスにはいいモーターだと思います。公称800wです。中華ミニ切削機は減速比分をワット数に掛けた数値を標榜して売ってることが多いですが、ミシンサーボモーターの場合そんなことは多分無いと思います。

こんな長穴ツールパスを作って試そうとしたんですが、なぜかUSBメモリに保存している該当ファイルがスタンドアローンCNCコントローラーから見えないので帰宅。


Windowsからは見えるんだけどなあ…

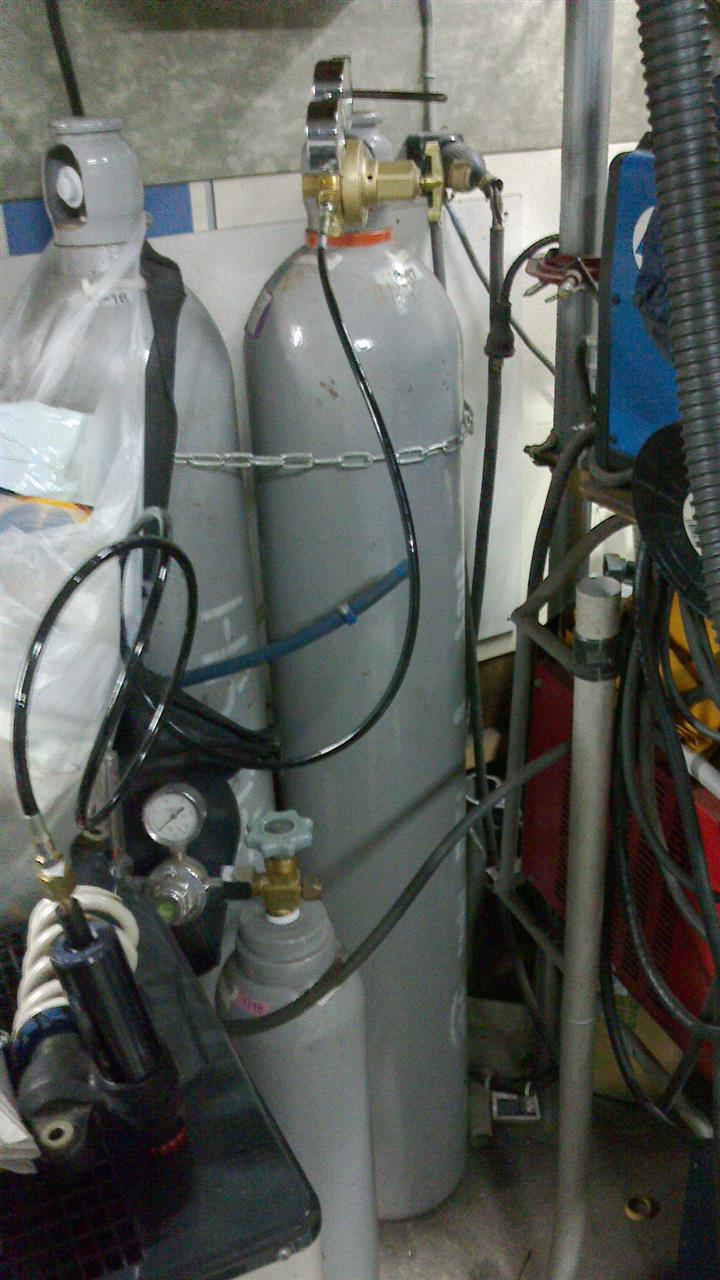

高圧用レギュレータで窒素をバイクのショックに充填の巻。


レギュレータのあちこちからシューシュー漏れまくっていて、テフロンテープとかを巻いたんだけど最終的にはダイアフラムと本体の間にシリコーングリースを塗布したのが効いた。ヤフオク2000円の未使用在庫品旧圧力単位…

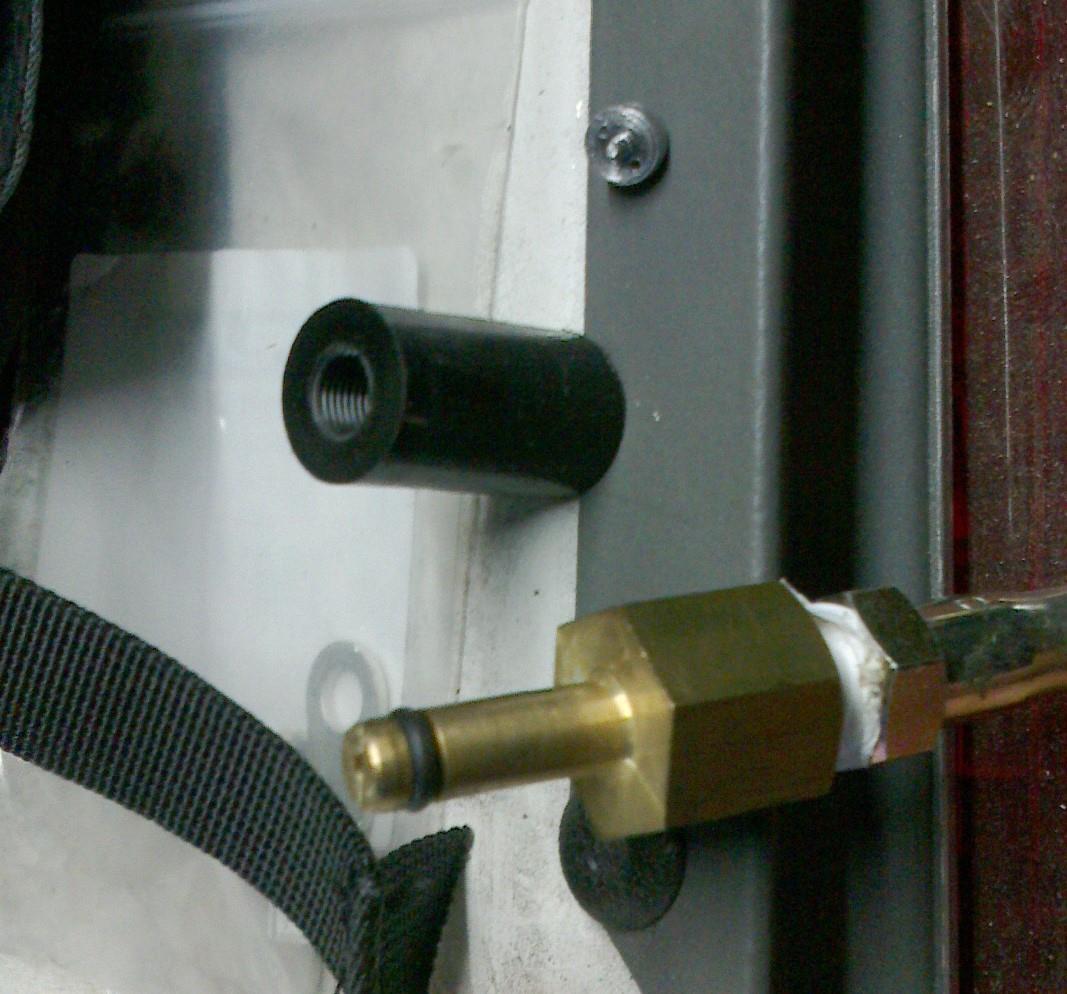

こういう作戦…ショックのバルブは米式タイヤバルブなので、これにしか使わない太さピッチのタップを買いました。テストなのでPOM棒、レギュレータホース先端はバルブのバルブを押せないので中間にスチールを旋盤で削って1ミリの通気孔をあけたものを。



押し込むとバルブを押して充填、押すのをやめるとバルブを押さなくなるので閉じる。設定圧にしとけば外す際の漏れはないはず。


なぜかゲージがオマケについていて、ホース先端と同じものだったんで、これで圧を測る。15k入れたものを計測すると13k、もう一回測ると11k、つまり充填後に計測する際の漏れが2kくらいあるということで今日の工作は有効でした。

ただ、15kは高圧なので、仕事道具であれば自作でこんなことするのは違法でしょうね。もうひとつはホース先端のOリング部分から結構漏れがありますのでOリングを増設するとか。
それとこのままだとショック単体ならいいけれどバイクに付いているショックに補充するのは結構コツが要りそう。
カーエアコンR134aのサービスポートとホースを利用する手もあるかも。45度テーパーのオスメス接続で多分同じだと思います。
