昨日から、アマチュア無線用アンテナを設置する為、ルーフタワー増設用パーツを制作し始めました。

わが家の屋根は、家自体が重量鉄骨作りで有る為に、折板の屋根になっています。
緩やかな南勾配付きの陸屋根は、初めからアマチュア無線のアンテナを設置する都合に合わせた構造にしました。

折板構造の屋根板は、タイトフレームと言う折板の山型に合わせた取付け部品を鉄骨の構造材に直接溶接で接合されています。
屋根板は、１０ｍｍのボルトでタイトフレームへ止めて有りますので、そのボルトを利用してルーフタワーの固定や、ステーワイヤーのアンカーボルトとして利用できます。

そんな訳で、屋根に合わせた設置用パーツを制作しています。

４ｍｍ厚の６３Sアルミ型材を切断して加工しています。
コの字型とL型アングル材を、切断した物

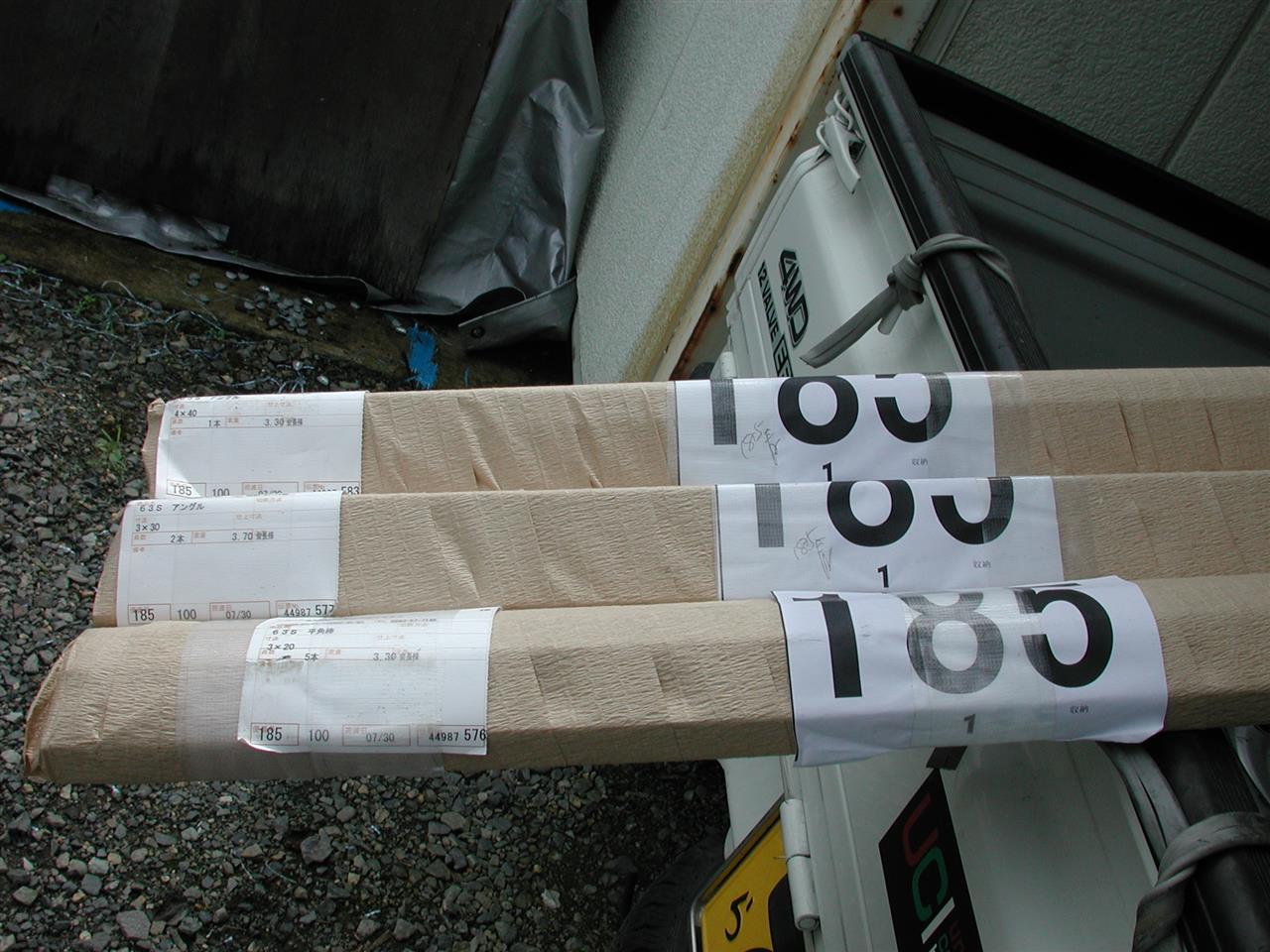

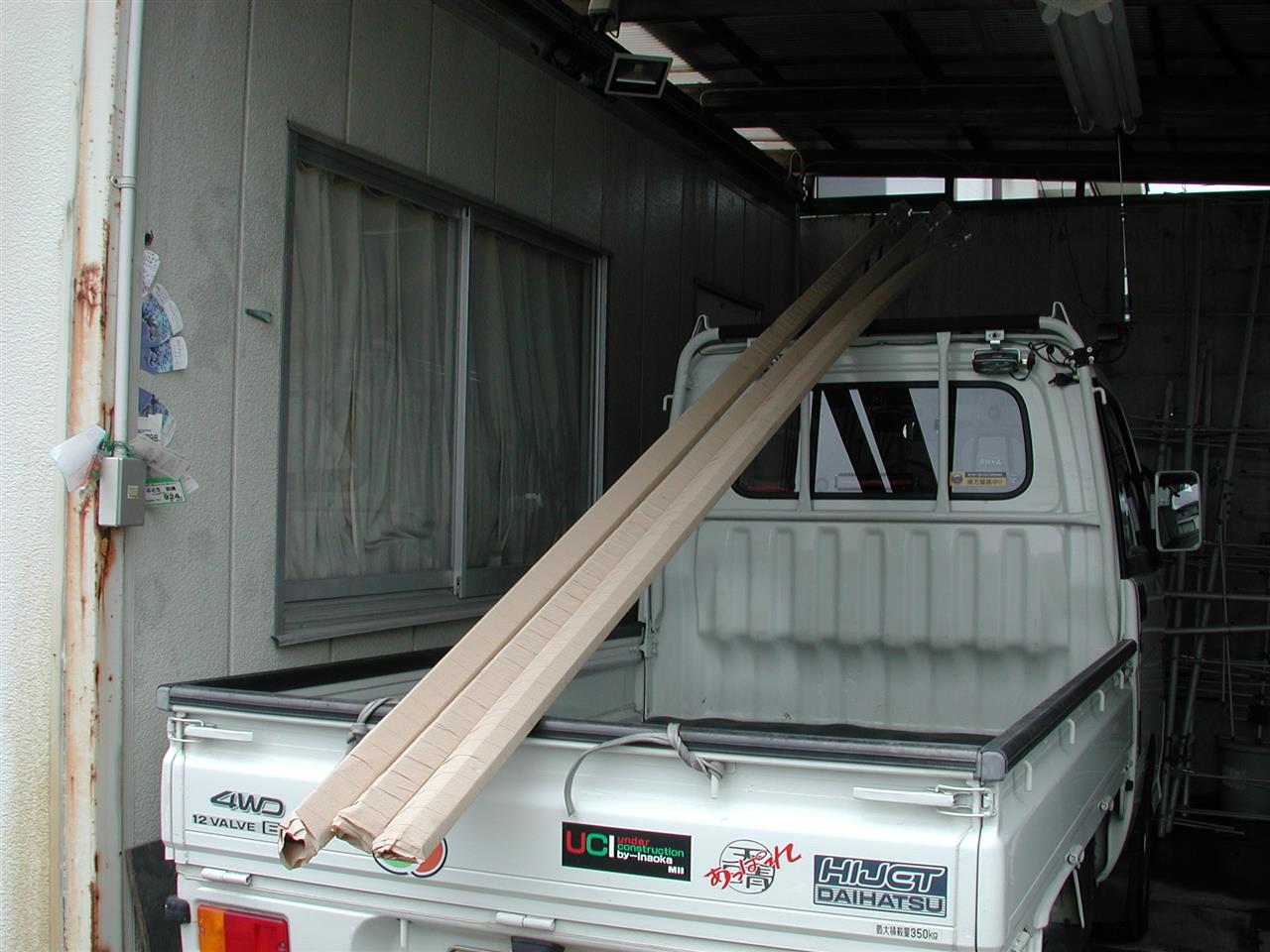

今朝には、昨日発注したアルミの型材が、届きました。（８トントラック）



願客番号か？、発注番号か？、１８５と言う一連の番号で３品です。



手前から、６３S-３×２０×４ｍフラットバー
　　　　　６３S-３×３０×３０等辺アングル
　　　　　６３S-４×４０×４０等辺アングル
上記の物が届きました。
木材の上に乗せて、丁寧な梱包ですね。（白銅（株））



後アルミパイプが届きません。

此方、長野県松本市は小雨模様の天気ですが、蒸し暑い朝でした。
本日は、夕方歯の治療に松本歯科大まで行って来ます。
加工材料も入手出来ましたので、出かけるまで加工を続行予定！

加工が進めば、又UPします。

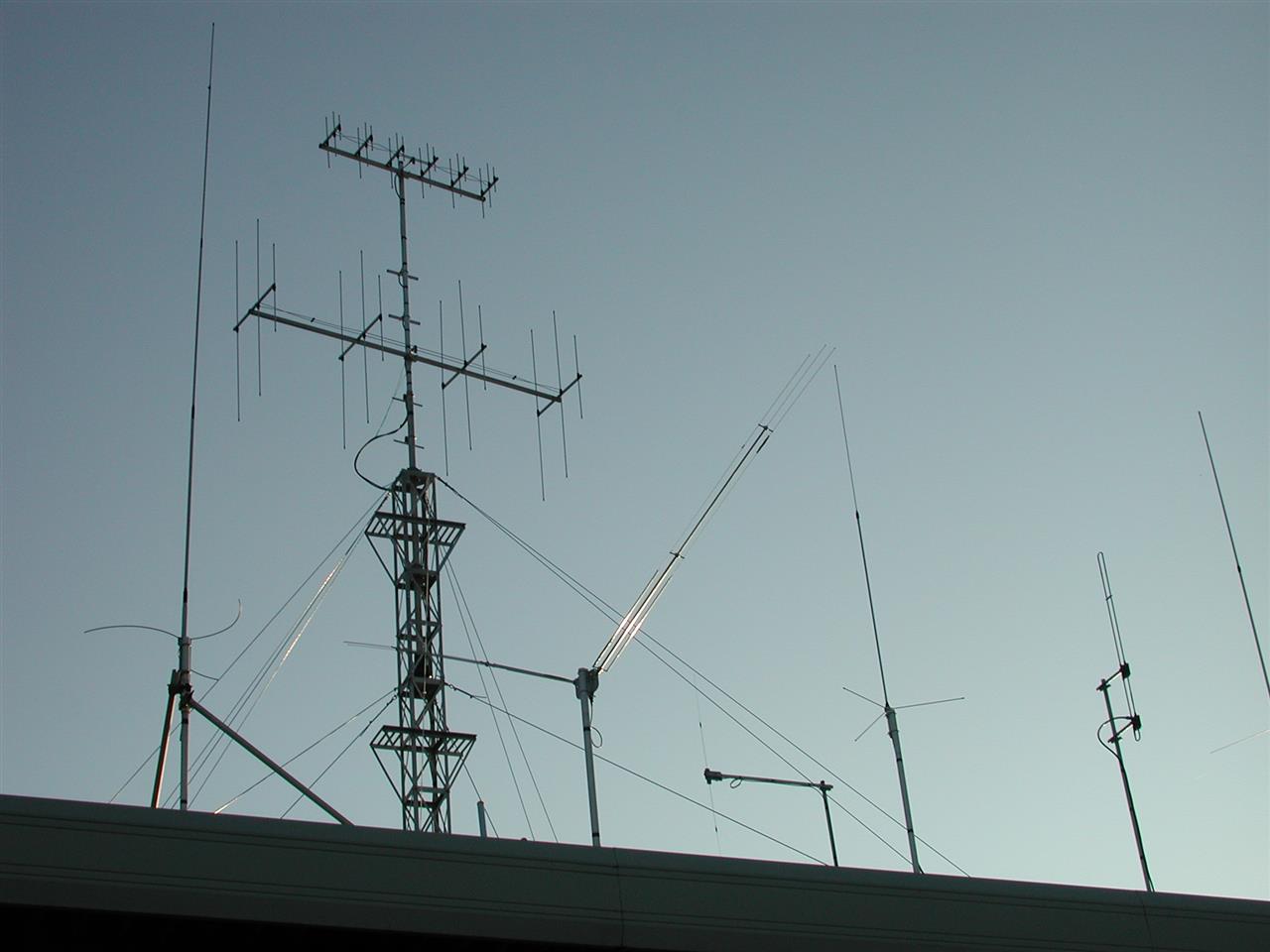

此のアルミ製ルーフタワー―は、２０年程前に購入していた物です。

新品も持っていたのですが、現金が必用に成った１０年位前に新品の方を売却してしまいまして、手元に残した物でした。
丁度東日本大震災の復興工事関連で、東北の宮古に行く前位の時期でした。

新品なら、組み立てるだけで問題無く屋根に乗せられるのですが、ここまで腐食が進んでいると、更に腐食の進行が早く進みますので、アルミ地金表面を露出させて表面に酸化幕を形成させる必要が有りました。
おそらく材質は、６０６３系だと思われますので、純アルミに近い１０１５系などと違い、腐食しやすいのです。
そんな訳で、磨きに７日間もの時間を掛けて磨き続けた訳です。
金属表面を磨き出した光沢や見た目は、腐食を止める手段の副産物だったのです。

たぶんですが、全体的に磨き落としたアルミの腐食物は３００グラム位は有りそうな量です？

何度も書きますが、２０枚はキツイ！（斜めに乗っているのは、ブレスバー新品）



エアールーターに、ワイヤーブラシデスクを付けて磨いたり、電動ドリルにワイヤーブラシコーンを付けて腐食したアルミを、粗落としをします。
後は、残りの腐食部分を８０＃位のサンドペパーで、アルミの地肌が出るまで削り落とします。
その後は、ペーパーヤスリの番手を細かくして行き、最後は研磨マットでヘアラインの様に磨き方向を整えて、完了と成ります・・・・・
右手の親指が、持久戦に持ち堪えるかどうかが、作業完了の肝と成りました。

機械での作業はここまでが、限度です。



それでも何とか腐食を落とし、磨き終えたのが増えて来ました。（土曜日）



いよいよ追い込みに入った磨き作業は、本日に掛かっています。（日曜日）
気合を入れて、痛みの続く右手親指をかばい乍ら、ラストスパートで磨きを完了させる事が出来ました。

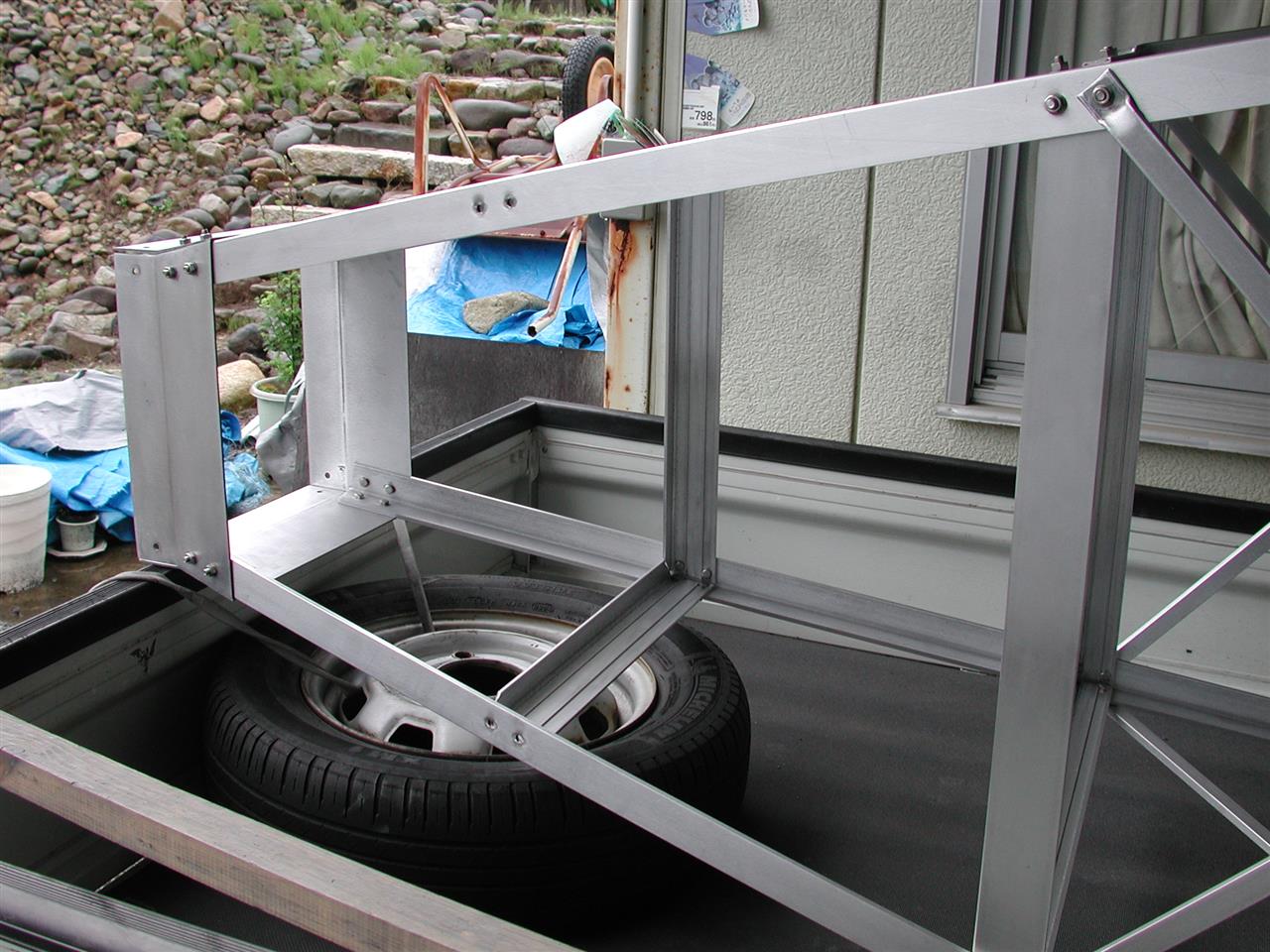

午後３時過ぎに磨き作業が完了しましたので、基礎部からの組み立て開始！



以前に何度か組んでいますので、感覚的に組み立ては出来ます。



垂直部分も、６mm×１８ｍｍのボルトが有る限り組み立てしました。



残りは、６mmボルトの調達と、足りない部材（ブレース用の２０×３ｍｍアルミバー）の入手する事が出来ると、ほぼ完成に成ります。

略と言うのは、作業用のステージを現在使用中のタワーに使用してしまいましたので、中古を見付けるか？新たに制作するかになります。
たぶん製作する事に成ると思います！？

現在、使用する部材の発注をしているところで、今朝も早くから非鉄金属材料商から電話が入りました。

このタワーを販売していたメーカーは、現在存在していませんので、部品の調達は出来ません。
従って、自分で製作する等の工夫が必要と成ります。
ヤフオク等に出品される事も有りましたが、そういう時には購入予算が無くて、悔しい思いをしていました。

アマチュア無線用品を制作販売していた会社は、無線趣味人口の減少で売り上げが落ち込み、どんどん減少しています。
それ故、ヤフオク等で欲しい物が見付かっても、価値に反する入札の多さで価格が高騰してしまい、手を出せない場合が多く成りつつあります。

新型コロナウイルスの影響を受けずに遊べる、歳寄りには最適の趣味では有りますが、段々やりにくい時代に成って来たようです。

アルミを磨き続けて、もう５日目に成ります。
我ながら！？、よく根気が続くと感心する程ですが、苦行に近い感じと成ってます。

幸いにも、日陰で風通しの良い場所での作業をしていて、オマケに風もよく吹いてくれ、作業環境は抜群ですし、たまに友達が様子を見に来てくらますから、息抜きも出来ている感じです。

予定では、後２日位かな？←で終わりそう？？？？

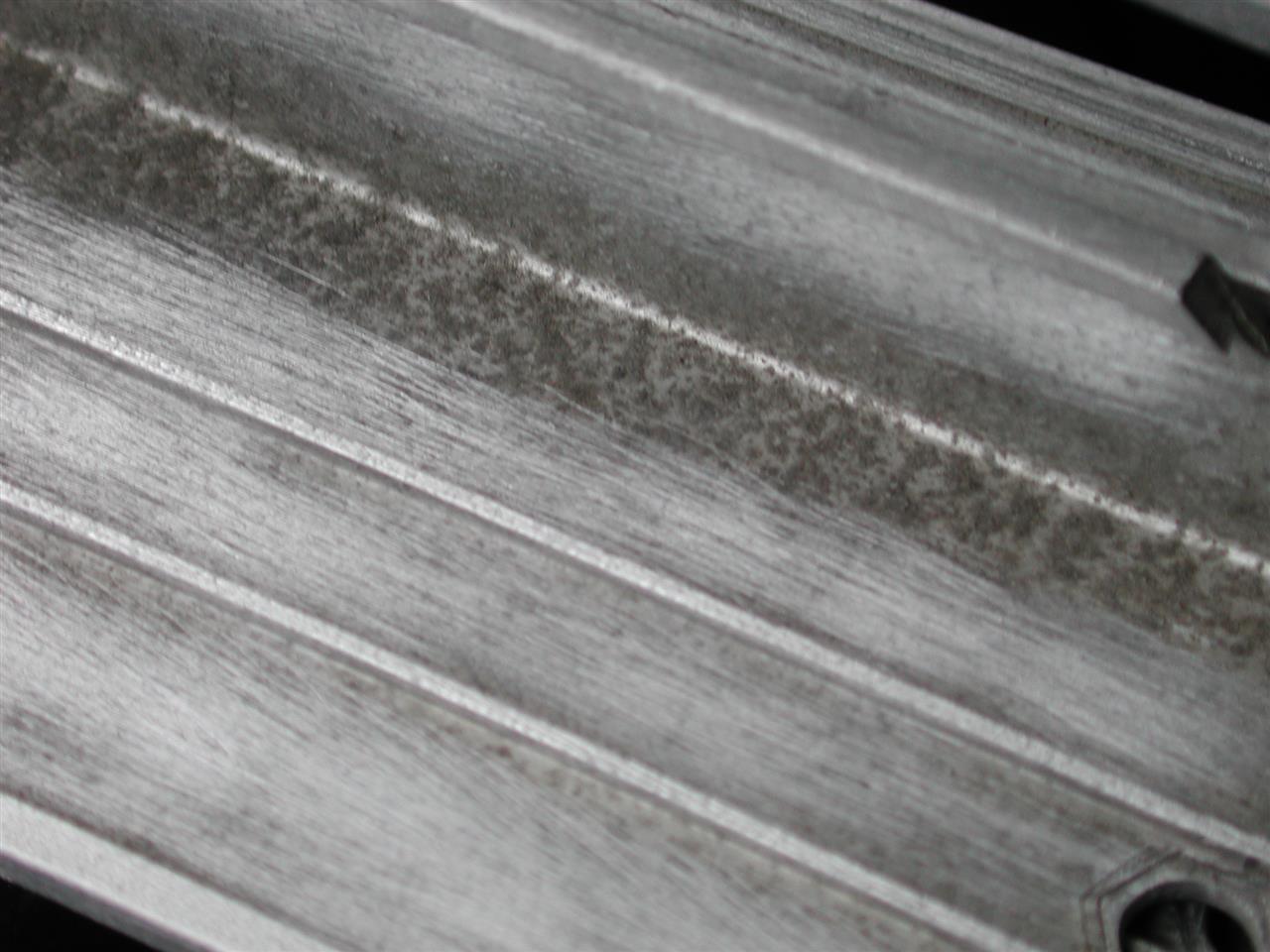

柱部分の磨く前と、磨きが終わった物です。
手前の物が、磨き完了で、奥がまだ手付かずの状態です。



柱は、３本が磨き終わりまして、後一本は粗ら磨きが済んでいて、仕上げのみに成っています。

柱を四角に纏める桟部分ですが、数は有るし錆を取りにく形状で、頭が痛い！

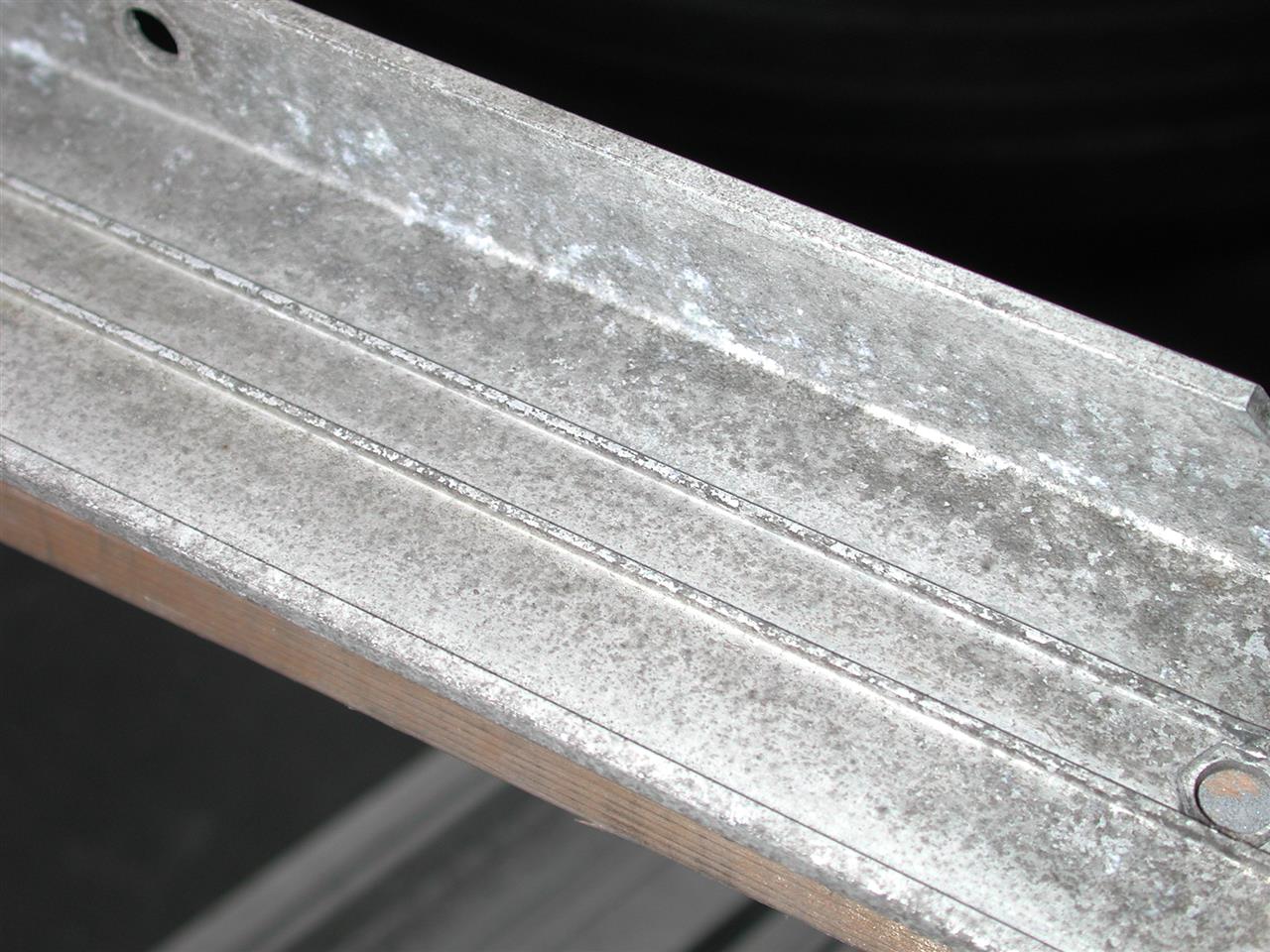

桟の磨く前は、こんな感じです。

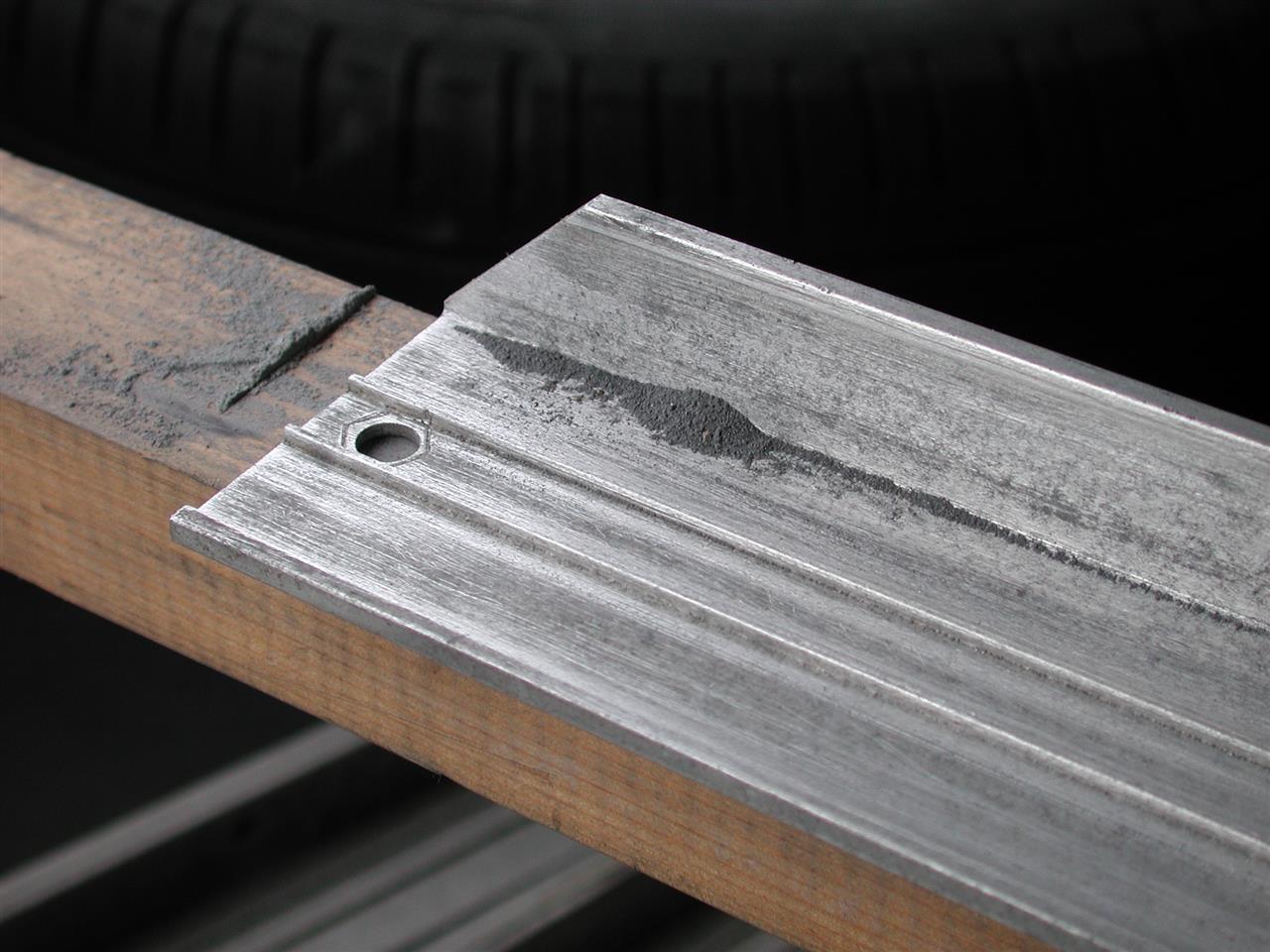

錆を落とすと、こんな感じで酸化還元されたアルミの粉が・・・・・

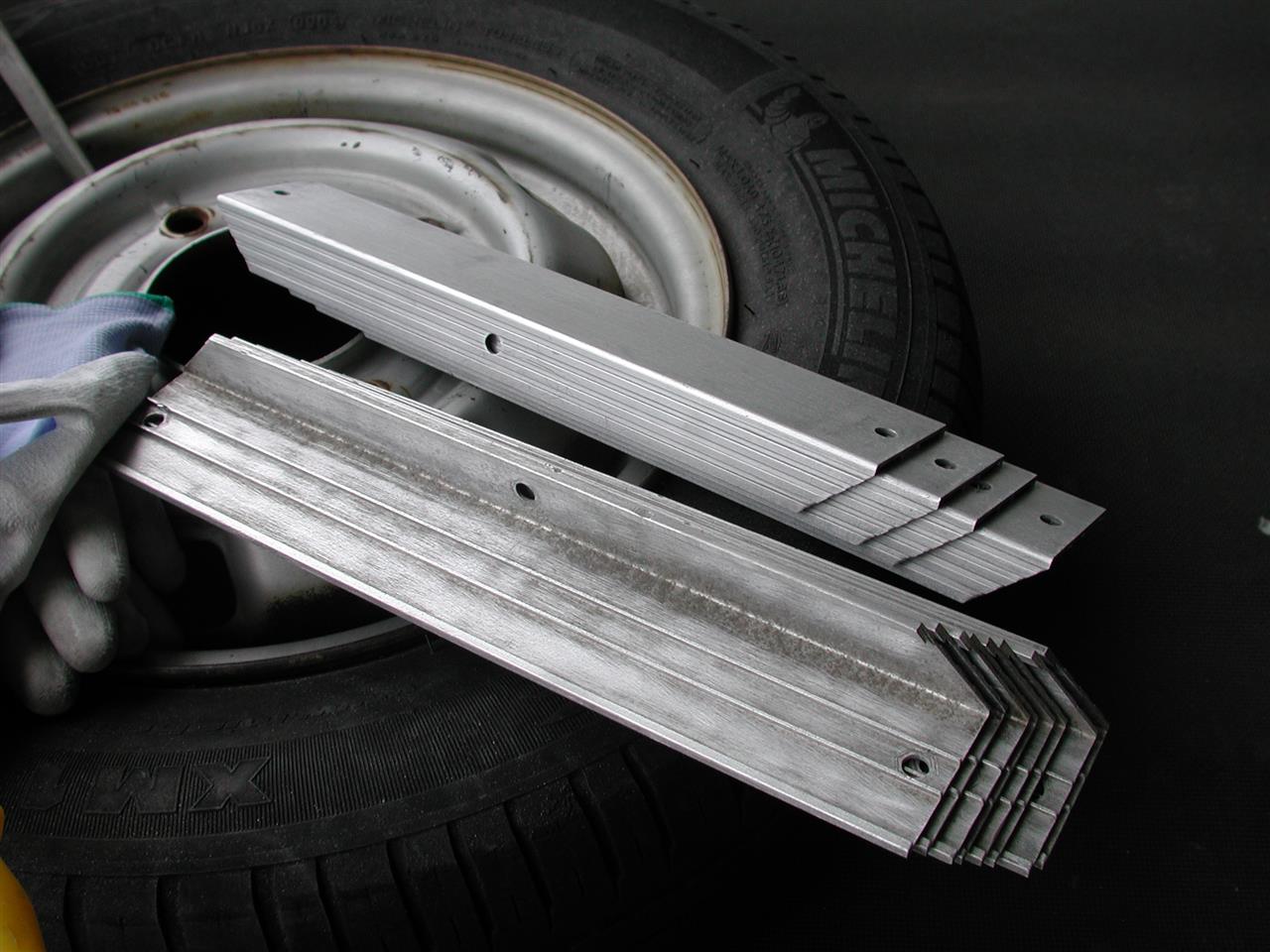

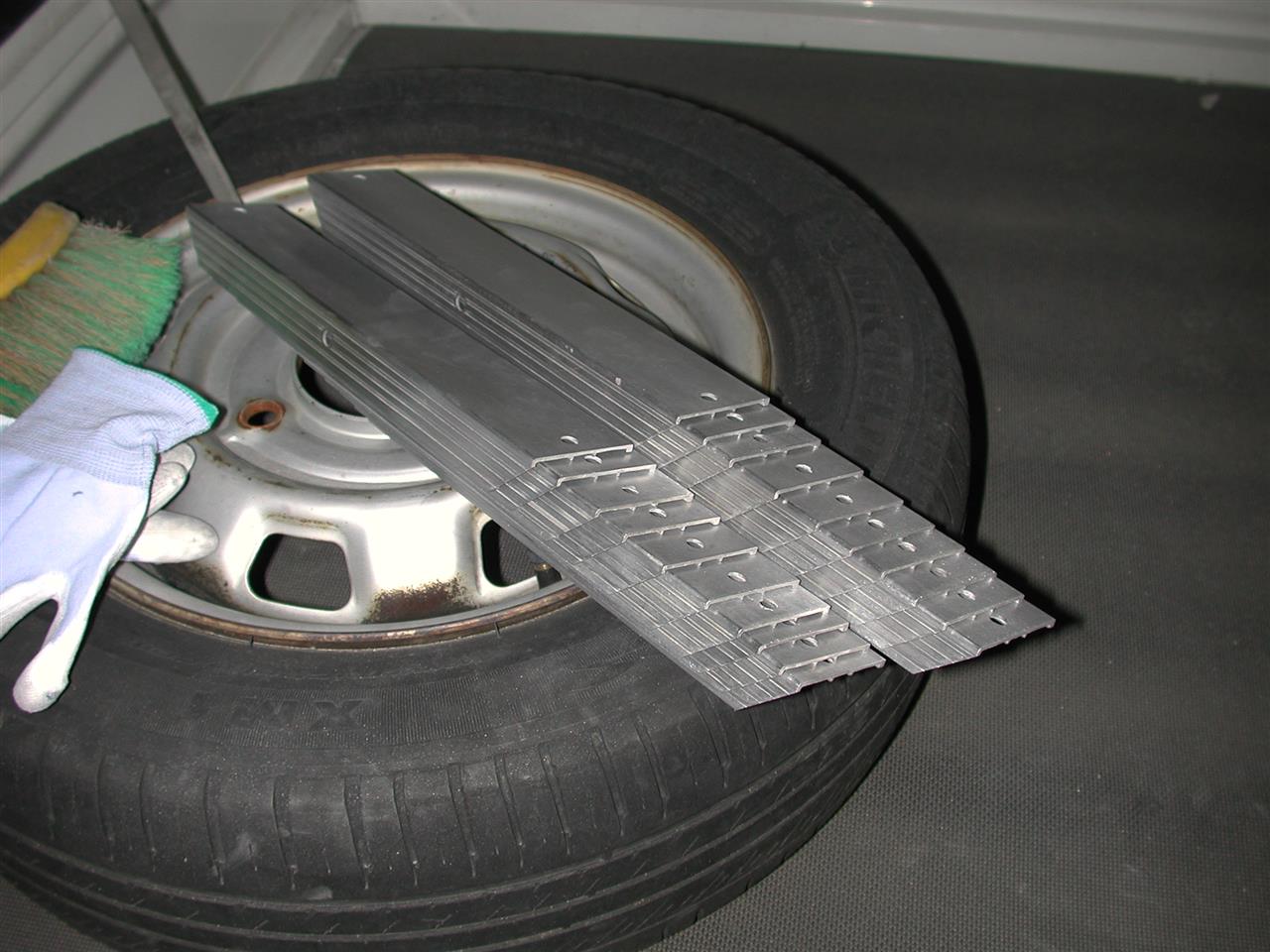

奥が錆を落とす前の状態、手前が磨き完了の物です。



これが２０枚も有るので、持久戦と成ります。



今週一杯、に終わると良いな・・・・・・・・

最近は、車関連のブログUPが出来ません。
早い話が、何もやってないってことですけれど、やらなくては成らない事が有りますけれど、何時もの先送りしてます。

今日のUP内容は、新たに屋根に乗せる２本目のルーフタワーを綺麗に磨いていました。
現在先に設置している物と同じ物ですが、南木曽町の国道１９号線沿いの方が使用していて、それを譲って頂いた物です。
従って、大型トラック等の排気ガスや油煙に汚れているので、アルミの地肌が出るまで汚れを磨き落として、見た目を綺麗にしようと言う魂胆で、見えを張って新品に見せる心算！？・・・・・・・なのでした。

現在使用中のSH-5700型と同じ物で、HS-3700型（２ｍ短い物）
（下の物と同じで、下段の作業ステージ位の高さです）




何しろ磨き汚れを落とす事に・・・・・・付きます！
こんな感じで・・・・・・



先ずオービタル研磨機で荒落ししてアルミ地肌を出し、研磨シートで仕上げ研磨を繰り返します。
結構な運動量で汗をかきますから、水分と塩分を補給する為に小型冷蔵庫を用意して、万全？の熱中症対策で頑張ります。



作業開始は、体調がMAX良く成る午後４時頃から開始して、午後８時位までの４時間位の感じで、３日目に成りました。
途中で３０分位の休憩をはさんで、４時間労働・・・・・

で！、一日分の仕事は、これだけやるのが精一杯です。（一昨日の分）



足元の柱４本だけ・・・・・・・・・！？
ブレス材も４本磨いてありました。

本日は、初日に磨いた上下構造体接続用アルミ板の磨き直しと、残りのブレス材を磨きました。
作業効率をUPする心算で、コンプレッサーを準備して、ヘヤーライナーを使おうとしたら、何だか動きが悪いのです。



何と！、研磨ベルトを駆動するローラーのゴムが乳化して粘り、ゴム系の接着剤見たいに糸を引いて粘ってました。
この日東製ヘヤーライナーは、買ってから２５年位経つけど部品は有るのか？

拡大したら見えるかな？　糸を引いて粘っています！



昨日は、夜LED投光器を点けて作業していましたら、何か大型の物が飛んできて私の頭にぶつかりついらくした。
よく見たら、カブトムシのメスでした。写真を撮る暇も無く地面を逃げて行ったので画像は無しです。

暫くしてオービタル研磨機を掛けていたら、又何かが頭を直撃されまして、よく見たら、研磨用貼り付けマットが破損して千切れ、右側頭部に衝突したのでした。

破損したペーパー貼り付けスポンジマットです。



欠けているのが、見えますか？

早速、本日パーツを発注して来ました。
明日は、日東のヘヤーライナーのパーツを探そうと思っています。

何だか！、次々に壊れるなー・・・・・・・・・私も壊れやすく成りましたが！

中々梅雨も空けず、果樹の管理や無線関係の事が進みません。

皆さま、如何お過ごしですか？
最近又、コロナウイルスに感染する人が増えて来ましたね。
国民全体が、一致注意して行動すべきと思いますが、ゆる～い人も多いな！と感じる今日この頃です。

さて本題ですが、最近やれる事が雨で限られていますので、相変わらず病院通いの合間に、少しずつですが無線関係の事を進めています。
その内容は、自作すれば済む事でも手抜きをして、中華加工で売られているコネクターを付けて完成品を買い込み、手抜きしています。
（ヤフオク漁りに没頭です）
この前も、被覆を剥く時に刃物を使用したらしく、使用を繰り返していましたら、コネクター根元の網線が切れてしまいましたが、安いし、お手頃価格なので懲りずにまた買ってしまいました。

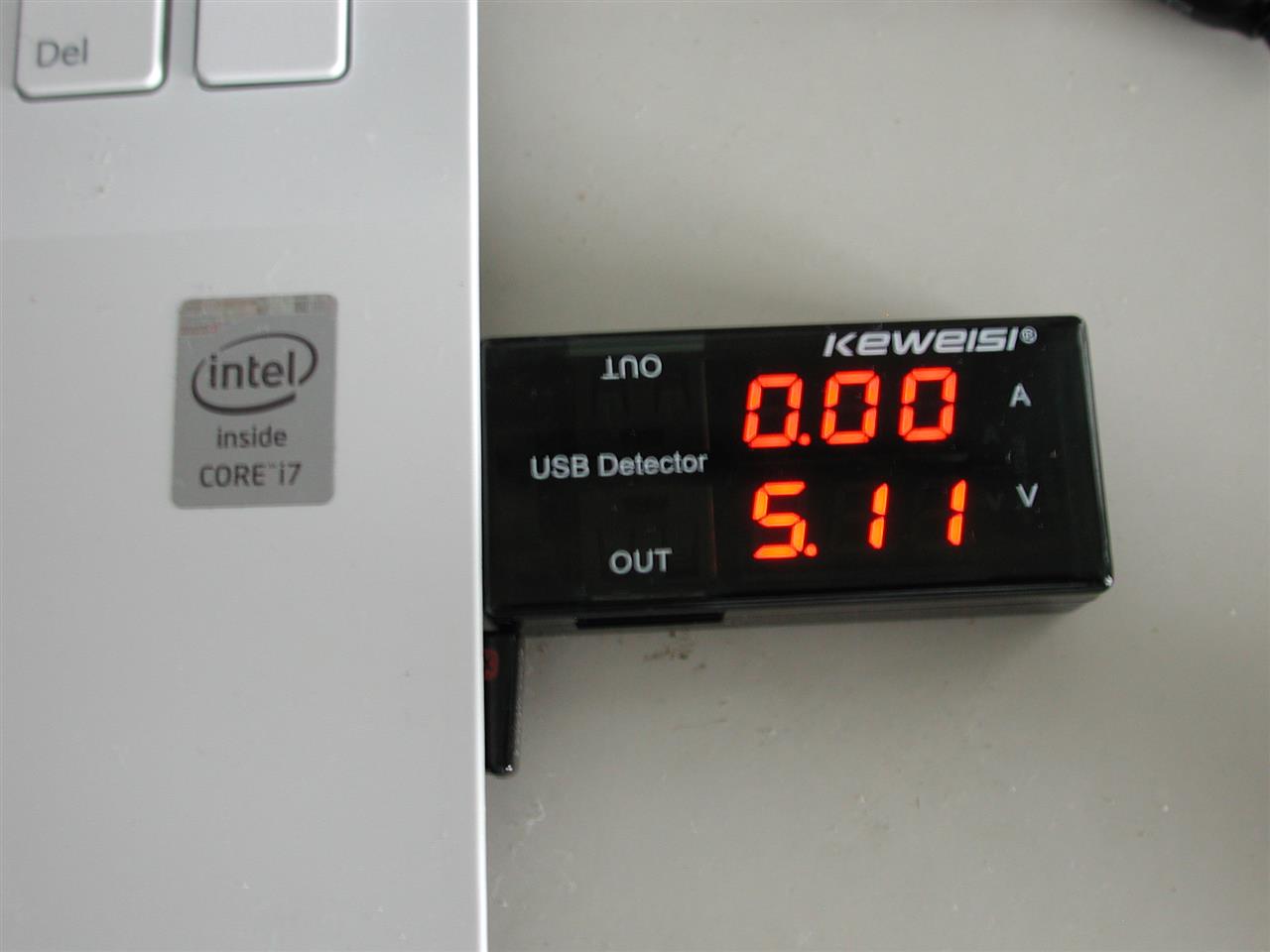

ケーブルを購入したヤフーショップで見つけたのが、USB電源監視用アイテムでした。

それがこれです。



一応２個の増設口もありますので、使い勝手は良いのですが、そこは中華クォリティが有りまして、パソコンのUSBコネクター差し込み口に入れると、コネクター寸法が短く、ギリギリ接続端子に届いている感じで短いのです。
後２ミリ長ければ良いのですが、そこは中華ですね！
アイデアと見かけは良いのに、使用勝手に詰めが甘い！・・・・流石に中華です？

外付けHDDをドライブして見ると、デスクを回すモーターが、起動時はかなり電流を消費するのが分り、面白いアイテムです。

２つの器機をドライブして見ました。



使い勝手を含めて価格から見れば、其れなりの満足感の有る商品でした。

外のスモーク調のプラケースを、暇なので削って見るか！
０，５ｍｍ位は首を伸ばす事が出来るかも知れない？（笑）

結論を言うと、あまり必要な物ではないが、アクセサリーの様な物ですね。

お粗末でした！？
