YouTube　に嵌っていて、あらゆる分野を拝聴している内に面白いUPを見つけました。
くまごろう兄さんと言う名で、配信されているところをよく見ています。
ジャンクの修理とか、改造などの内容が面白くて・・・・・・・

そこで紹介されていた、3バンドラジオを私も購入して、私も改造してみました。
型番SRW-710Sは、　SW・AM・FM・＆SDカード（MP3)再生/録音機能付き！
大きさは、手のひらサイズで、パッシブタイプのドロンコーンがスピーカーの背面に付いていて、ラジオの大きさからは想像するよりパワフルな音と、ある程度の低音域まで聞きやすい音で楽しめます。

付属品一式

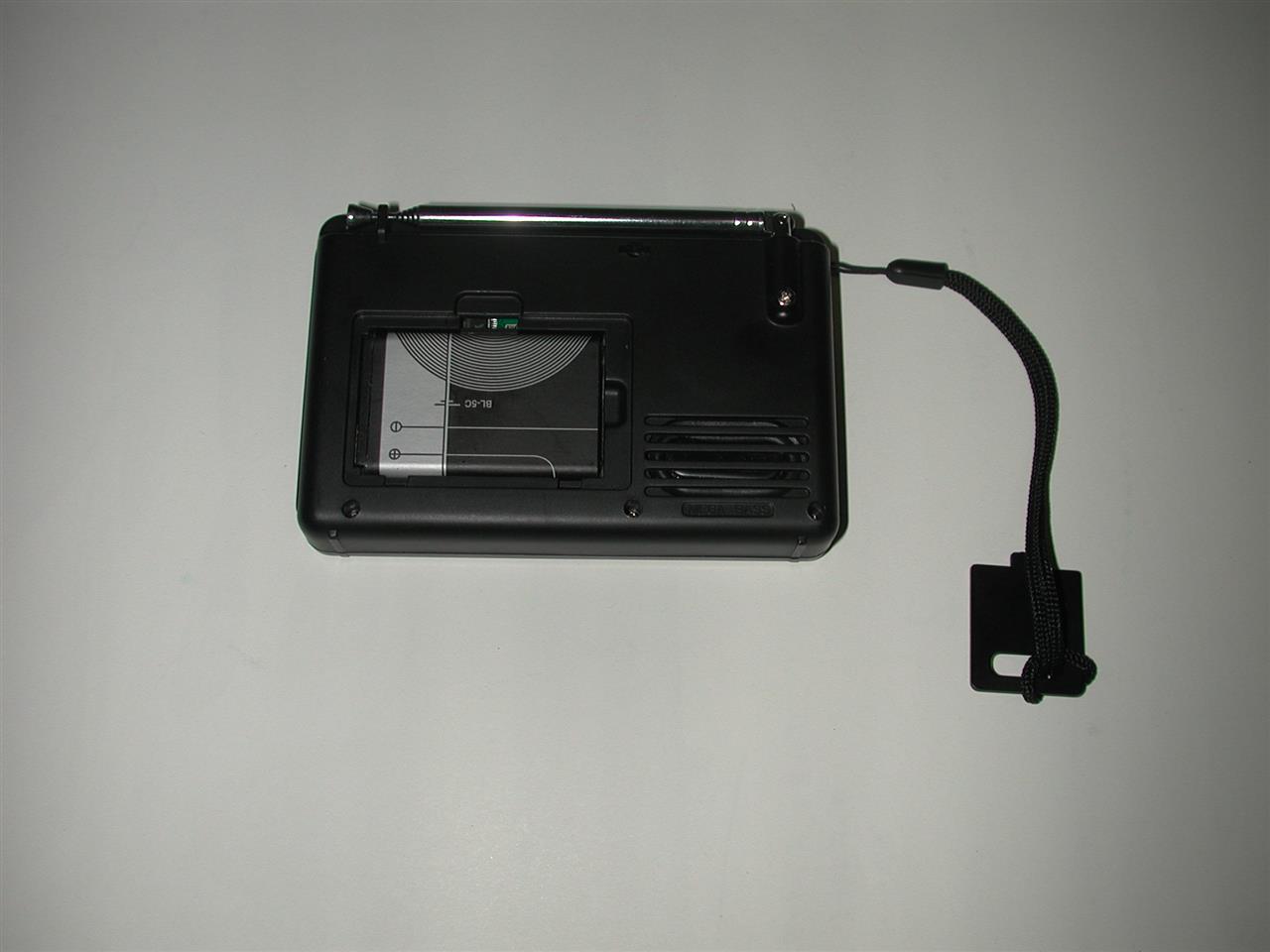

バッテリーは、リチュームイオン電池（汎用品）で、USBケーブルから充電できます。（スマホ充電器で充電可）



PCのUSB端子に、付属の充電ケーブルを接続していましたら、PCからの音もラジオから再生出来ることを発見した。

改造編

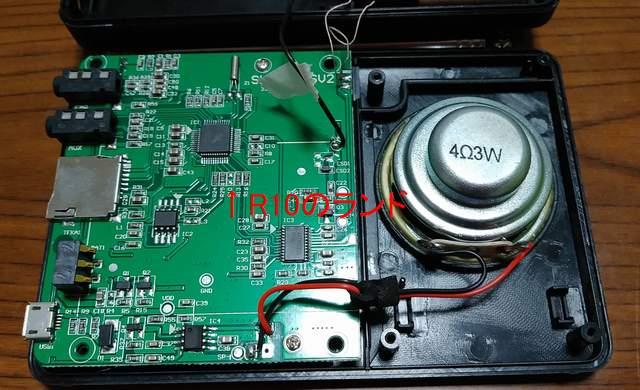

蓋をそっと開けますと、今時のチップパーツがまばらに並んだ表面実装基板が現れます。



この基盤の場合は、チップ抵抗を空きランドに一か所取付けるだけで、完了なのですが、私の購入した新型の基盤では、８ピンのICを取り換えた上に、チップ抵抗を一か所追加する必要が有りました。

抵抗の追加取り付け箇所は、新型も旧型も同じところです。
そのチップ抵抗なのですが、超小型（大きさは、１．３×０．６ｍｍ位）なのでほとんど見えない（老眼と目金が会ってない）
紛失した場合用か？予備に２個分入れてありました。（一個紛失）


私の購入したラジオの新型基盤は、一番手前の中央から少し左の８ピンICも交換します。

これで改造は、終わりです。（FMの７０MHｚを表示してますね）



５０００円以上買えば、送料が無料に成りますから、連れ合いにも一台購入させて（笑(^^♪）、ついでに、くまごろう兄さんの真似をして半田付けマットも追加購入しました。

最近の購入物では、一番のお気に入りです。
これまでは、ラジカセを持ち歩いて作業をしていましたが、電源コードを刺さなくても、ラジカセ並みの音が聞けるので、いたずら作業には必需品となっています。
改造パーツ付きで、３３００円！お買い得だと思います。

今度は、詰まらん無線ネタですが、気が向いたら見てね！

F9FT19エレビームは、細い角型パイプ（１６．５ｍｍ×１６．５ｍｍ角）でブームを構成している為、本来の取り付け方が気に入らず、サブブーム方式に改造中です。

どの様に角パイプをサブブームへ結合するか悩んでいましたが、何とかその方法が閃きまして、何とか形に成りつつあります。

まだ製作途中で、未加工の部分も有りますけれど、明かりが見えて来ました。

2ヶ所で支えるブームグリップパーツです。





2重の部材で支えて、折り曲げた柔らかいアルミ板で挟み込む方法で構成しました。
4mm厚の63S材と、40×２０ｍｍ６３Sの角パイプを切り出した2枚で支える様に作りました。
これにより、雪の着雪に因るブームパイプの垂れや、風に因るしなりを止める構造と成ります。
この様な構造にするのは、アンテナエレメントの間に、出来るだけ金属物を入れないようにして、ゲイン低下を防ぎます。

実は、もう一か所触れ止めの為にブームパイプジョイント部へ、触れ止めバーも計画していますが横ぶれを止めるだけなので、簡易的なバーを入れるだけですから、此方は簡単に出来ると思っています。

寒く成る前に、このアンテナを設置して、暖房の効いたシャックで交信したいなぁ・・・・・

ヤフオクの事は忘れて、花も嵐も踏み越えて行くぞ！

同じくヤフオクネタですが、少々評価が悪いの多い解体業者の出品して有ったフォレスター用のパーツを落札しました。

それも本日に届いたのですが、此方は適度な大きさの箱に断衝用の新聞紙を多く詰めて底にもたっぷりの新聞紙が敷いてあり、少々大げさな位のしっかりした梱包で届きました。
商品も、歌い文句道理で欠品は一か所のネジ隠しカバーのみです。
（これは、画像で確認していたので文句無し）
デーラーで、パーツ代200円だったかで取り寄せが出来ます。

傷も無く、非常にいい状態の物でした。(黑く見えますが、ウッド調です）



SG5フォレスターのドアスイッチオプションパーツパネルです。（SW付き）
LLbean用と思い、網を張ってたら、とうとう出て来ましたので、躊躇無く落札した物です。

後欲しいパーツは、ラジエターグリルのみと成りましたが、グリルでは前のブログの様なトラブルが思い出されます。
大半は、良い出品者なんですけれどね。

暖かい日を狙い、取り付けようと思っています。

SG5フォレスターのLLbeanは、ステアリングがハーフウッドですから、調和も取れるはず？（センターコンソールは、ウッドパネルに交換済みです）

少しだけですが、車ネタでした。

最近ヤフオクで、本日あったお話です。

此れにはイササカ、驚いてしまいました。

事は、ヤフオクに出品されていたアマチュア無線関係のアンテナパーツを、昨日落札致しまして、本日の午後にその物が届きました。

物は、後で画像をUPしますが、キュービカルクヮットアンテナの給電パーツです。
届いた時に、あれー少したわんでいるなとも思いつつ開封しようかと思いましたが、明らかに変形しています。
そこで、配達したドライバーを呼び戻しまして、立ち合いして貰い開封しました。
やはり曲がっているし、軽く巻いただけの段ボールからは、M型コネクターまで飛び出しています。



各関係者に連絡を入れましたが、返事が来た中でも最悪なメッセージが、発送した本人からの物です。
壊れ易い割と高価なパーツで、多分もう製造していない部品なのに、お粗末な梱包でキャパシテングロットが曲がってしまっていました。

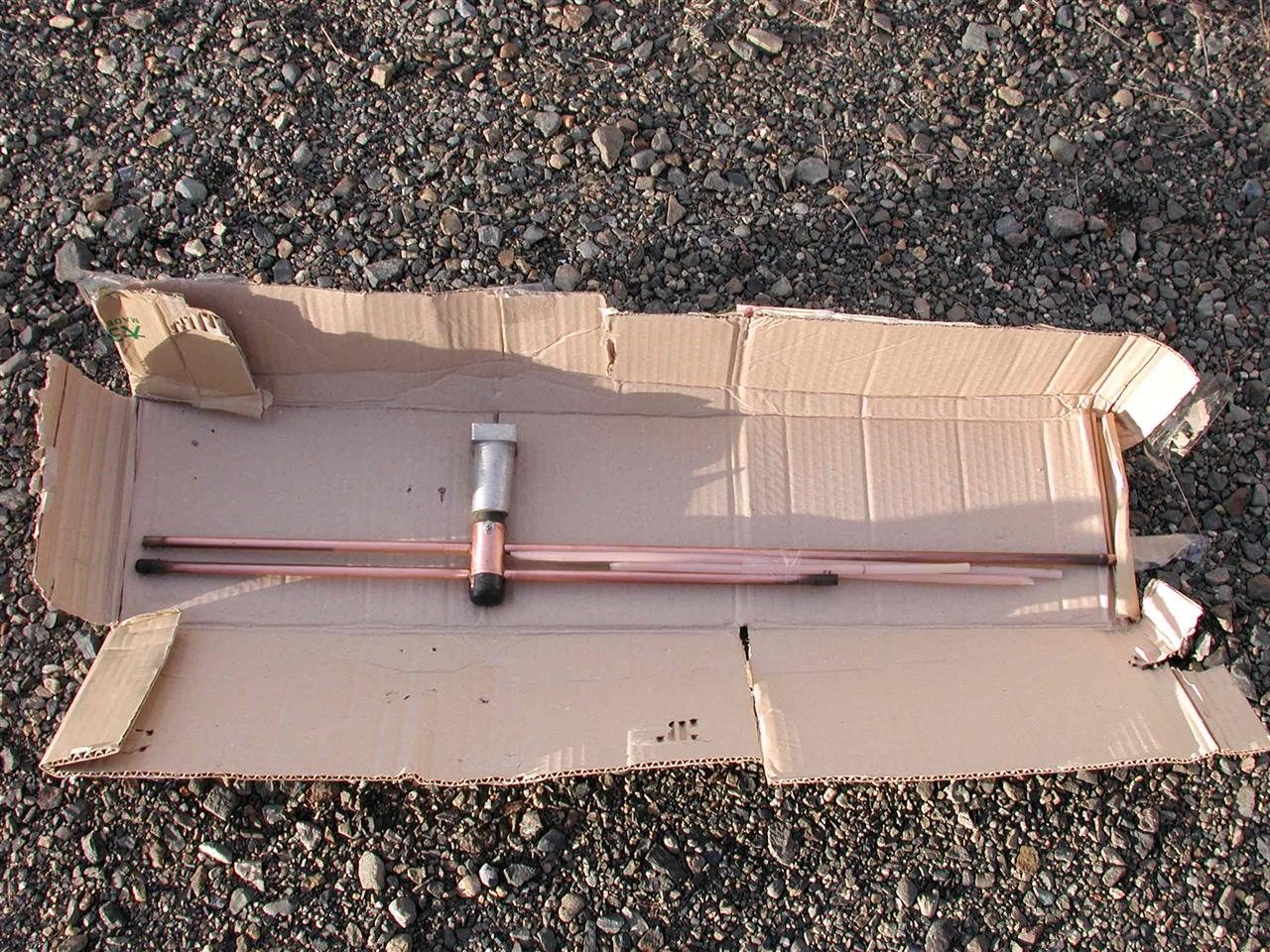

届いた時の、梱包状態です。
商品を保護するクッション材も無ければ、曲がりを保護するための補強もなく、ただ薄手の段ボールを一巻きしただけの梱包でした。



届いた時には、曲がっていた。
梱包を解かなくても、上から見れば曲がりが分ります。



で！その旨出品者に連絡のメッセージを入れると、帰って来た答えが下記の文章です。

この度は大変申し訳ございませんでした。
発送時には折れ、曲がり、破損などは全くございませんでしたので配送業者の取扱中に発生した事故かとおもわれます。お手数ですが破損状況を運送会社に申し出て対応願います。こちらではヤフネコ発送手続き時に精密機器及び下積み禁止のオプションを設定しております。配送を担当した者がこれらの表示を無視して商品を扱わない限り事故は起きないはずでしよう。また、こちらが設定した取り扱いのオプションが荷物のどこにも表示されていないならこれも業者の瑕疵ではないでしょうか。梱包が甘く業者が可哀想と思うのなら貴方ご自身の責任で対処するしかありません。それでも当方の責任を言及されるなら返品返金を受付ます。ただし、その場合は以下の内容を了承願います。
-返送費用は落札者様にご負担頂きます。
-出品及び落札システム利用料を差し引いての返金となります。
-返金先金融機関への振込手数料を差し引いての返金となります。
　　　　　　　　　　　　　　　　　　以上

これ！　普通の神経をお持ちの人では無いですよね！？
他人は攻めるが、自分の行為や責任はなく自分が正しいと言う、自己中そのものです。
実際に被害が出ていて、梱包した責任は、有ると思いますけれどね。
裸同然の梱包で発送して置いて、運送屋に責任転嫁するのは、言語同断です。
しかも私にその後始末の費用を持てとは、いったいどう言う育ちをしたのか？
私は、普通に落札して、支払い手続きをして、商品を受け取ったら、こう成りました。

著名発送する人と取引すると、トラブルが多いなー
何故そんなに隠れたがるのかが、良く判りません。

アマチュア無線家で、アンテナに興味のある方なら、F9FT・K1FO ・HB9CV等は良く知られたアンテナです。

特にF9FTは、フランスのアマチュア無線家が製作して、エレメント配列を最適化した物で、八木系のアンテナとしてはゲインコンテストで最高ゲイン（利得）を記録した有名なアンテナです。

ヤフオクで中古を入手しまして、O/Hとブーム支持方法を選り確実で理想的な補助ブーム支持に改造しております。

分解して、エレメントの曲がりを修正＆磨きを行いました。



曲がりを直し、磨きが終了したエレメント群と角パイプブーム



ブームの１６．５ｍｍの角パイプは、2分割に成っていて、ブーム取り付けブラケットで挟み込んで連結する方式に成っていました。
このブラケットがそこそこ大きくて、アンテナに何らかの影響が生じると思います。
そこで！、ブームを直接連結結合させて繫ぎ、補助ブームで支える方法に改造します。（ブーム長さは、全長３ｍ）

下の図の様に、2ヶ所で支える方式に改造しています。



アンテナブームのつなぎ方ですが、角パイプで外形寸法が国内規格と違い、１６.５ｍｍ×１６.５ｍｍ、内形寸法が１４.５ｍｍ×１４.５ｍｍ　なので、外径１４ｍｍ肉厚１ｍｍのアルミパイプを挿入して繋ぐ事にしました。
偶然にも手元に外径１２ｍｍ肉厚1.5ｍｍが有りましたので、14ｍｍパイプに挿入して補強しました。



挿入している処



挿入して、連結完了（言葉には、別の意図は御座いません）



ロックビスは、３ｍｍＳＵＳタッピング8本で固定しました

現在は、ブームクランプを制作中です。
