PVレポートを解析すると、

です。

車ネタではなかったので、詳細はすっ飛ばし、早々に終わらせた方が良いと判断しましたが、そうではない様なので、最後にネタバラシ？して終了させることにします。

以前のブログで、

などと書きましたが、実はそんなご大喪なモノではありません。

USBバッテリ充電(BC)仕様にはいくつかあって、素人が手を出せる（出せそう）なものは以下の二つです↓

DCPは、アンドロイド系スマホの充電規格に使われる傾向にあり、USBのデータ線（D+、D－）を、200Ω以下の抵抗で短絡します。

DCPは別名、（急速充電モード）とも言い、データ送受信を行わないと被充電機器に認識させます。

DCPの識別で被充電機器側が行うルーチンは、D+またはD-のいずれかに信号を送り、もう一方のラインに同じ信号が現れるかどうかで判断するので、巷では抵抗器でなく単純短絡でも可能と書かれている場合もあります。

このモードの場合、被充電機器が受ける電流最大値は1.5Aを超えることができます（ただし、充電機器に能力があり、充電監視システムが1Aを超えることが可能と判断した時のみ）

被充電機器側の充電監視システムが詳細不明と判断すると、最大電流は1A（0.9Aの場合もあり）です。

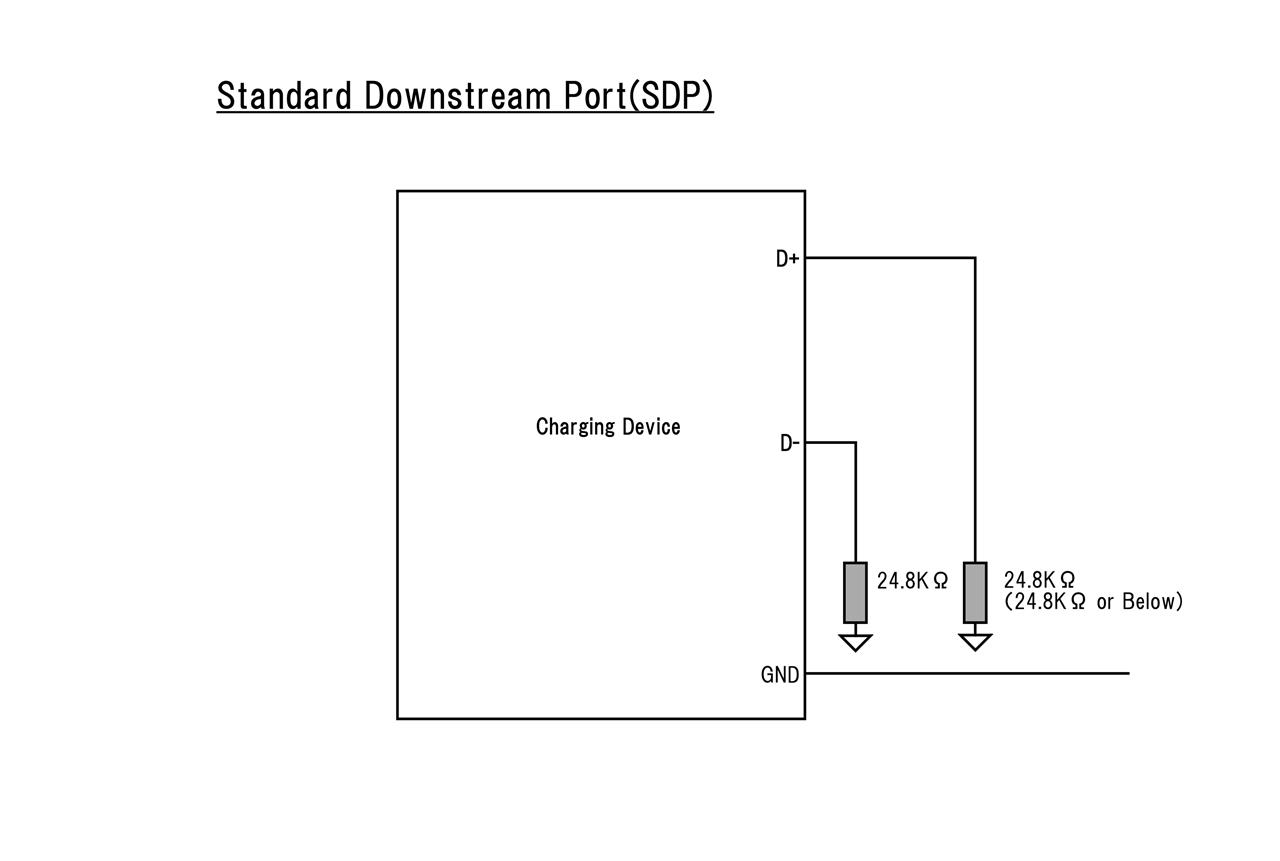

Standard Downstream Port(SDP)

このモードを発展させたものが、大電流充電とUSB 2.0完全準拠のデータ伝送の両方に対応させた、

ついでに、中途半端だったことのまとめも・・・・・

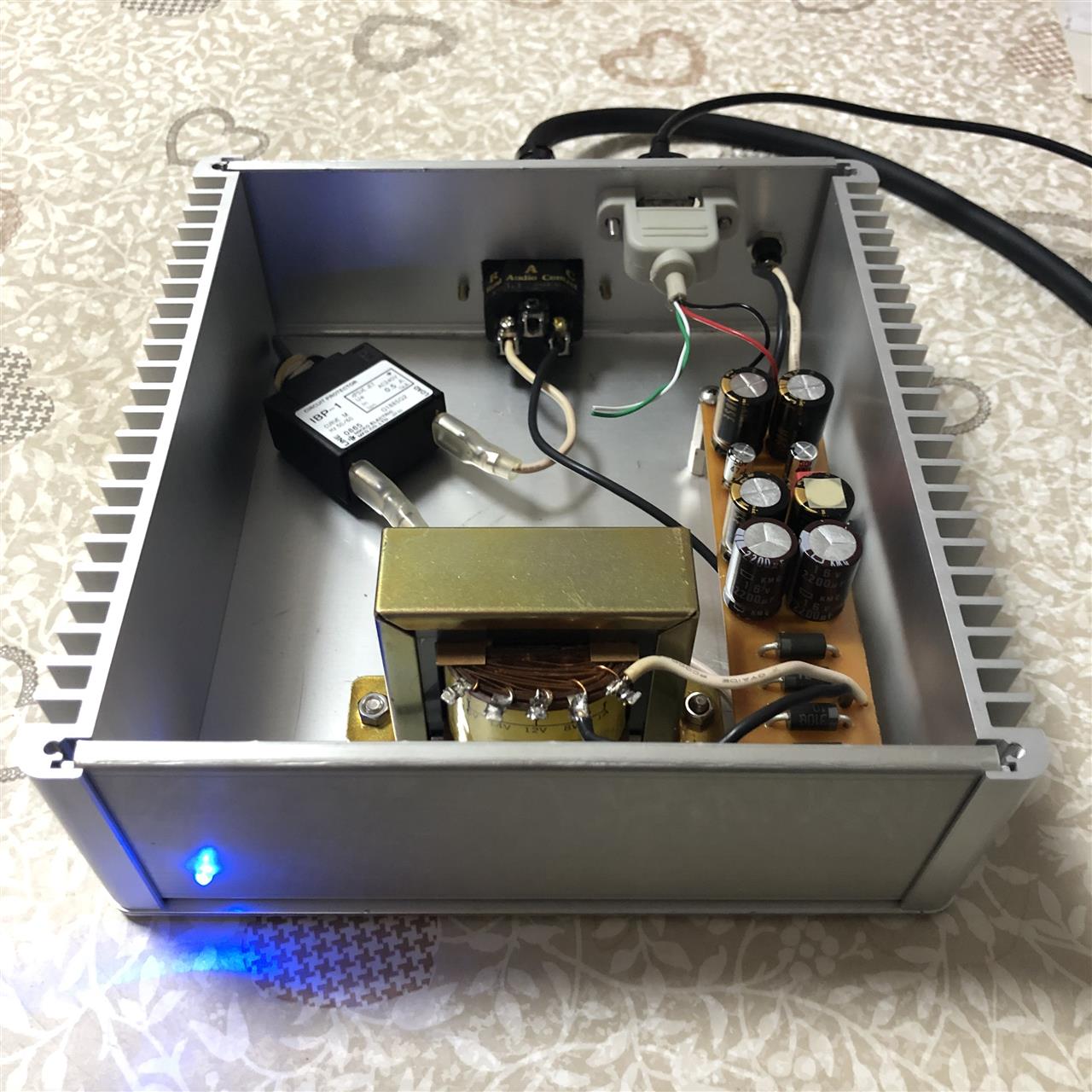

内部に転がっていたブレーカーを、ホールソーで開けてリヤパネル装着し、操作、接続系はリヤパネルに集約。

フロントパネルに電源スイッチを付けるか検討しましたが、接点が増えるのと、筐体サイズからリヤパネルへのアクセスが楽なので、電源切りたければブレーカーを落とす方法で行きます。

さらに、配線の取り回しを変更し、AC100V入力にノイズフィルターを装備（非フェライトコア）。

以下、判明した問題ですが、

事と、

事が発生しました。

ということで、市販の機材同様、シャーシ底面からネジを打って、パネルと共締めする方法を採りました↓

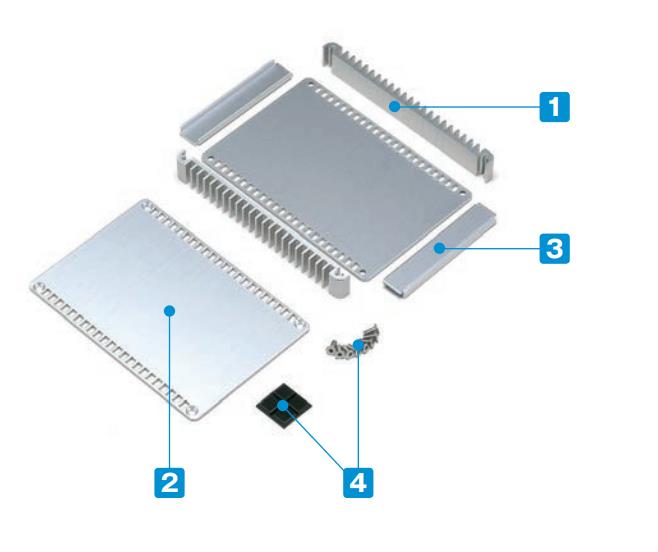

電源プラグの太さで本体が浮く問題は、底面にインシュレーター（足）を取り付けることで対策します（タカチ工業社のオプション）↓

これで問題が起きなければ良いですが・・・・・

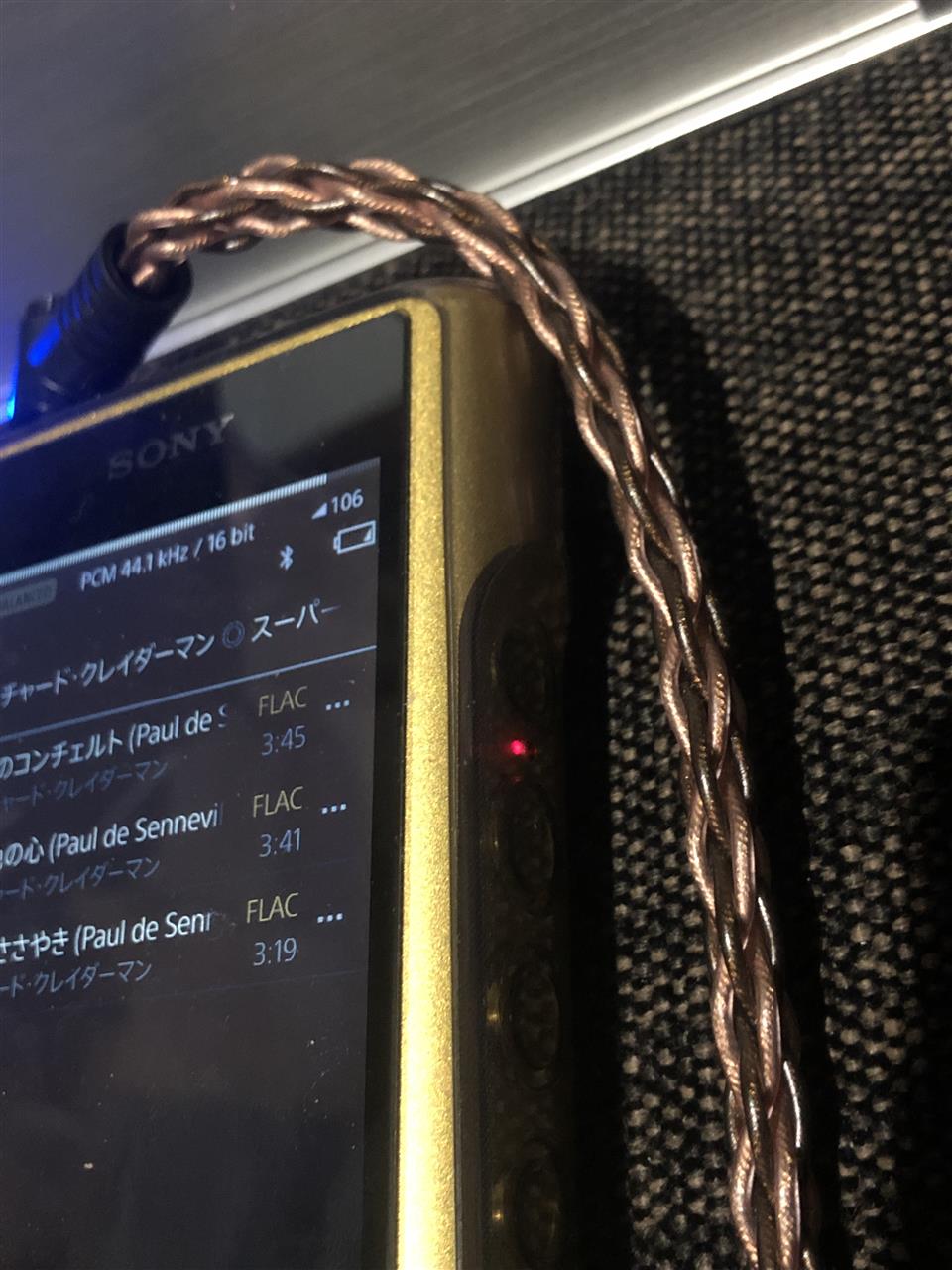

よって、今回のウォークマンは、

USB BC規格の充電モードは、接続するUSB充電機器の仕様を判断し、被充電機器が電流を制限しますが、今回の自作電源のような、

あと、ブレーカーのトグルをホールソーで穴をあけて外に出さないといけませんが・・・・・中にころがっている状態じゃね？？・・・・(;^_^A

画像を見て

というツッコミはなしにしてください。これには意味があるんです。一応。

とりあえず、背面のDCジャック出力、USB出力の双方とも、+5Vで出力されているのはテスターで確認しました。

駄菓子菓子、

購入したリニア電源と全く同じ動作をするし、レギュレータを触っても全く熱くないので、ひょっとしたら、

となった訳です。

アンドロイド、iPhoneに限らず、スマホの類にはほぼ入っている充電監視システムですが、今までの考察から、今回のソニーのウォークマンにも入っていると思われます。

充電監視システムですが、なかなか厄介なもので、各メーカーで規格が乱立している状態で、Appleとソニーは独自規格（まあ、独自規格の好きな会社なので当たり前だわなｗ）。

ただ、互換性がなく暴走すると危ないので、一応、各社下位互換は必ず取られるようにはしていて、どの規格で充電しても、充電がされなかったり、電流オーバーになったりすることは基本ありません（←だったら、何故にiPhone充電器がiPad使用で壊れたかが意味不明？？）。

・・・ということで、今後は

事を考えます。

最近、ラズパイ・オーディオが流行っているらしいので、「USB電源をリニア電源で自作」する人がいてもおかしくはないのですが、

ネット上で検索しても誰もいない・・・・(;^_^A

草分け的な実験にはなってしまいますが、必ずしもうまくいくとは限りませんm(_ _)m

ただ、今回のウォークマンがソニー独自規格だけしか受け付けないならお手上げですが、

ことから、アンドロイド系の充電規格を考察します。

アンドロイド系スマホの充電規格というと、

ですが、こと、

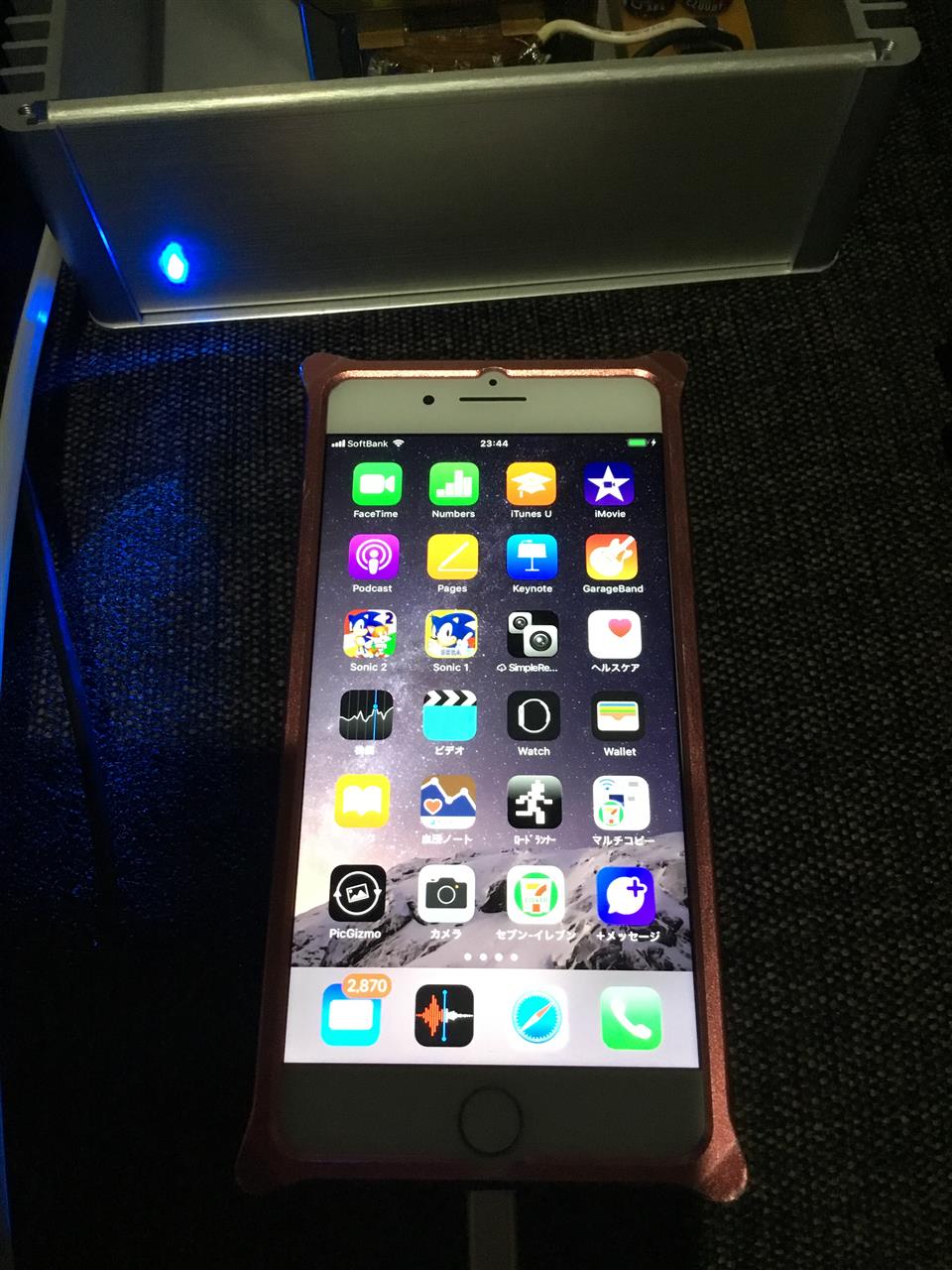

Apple純正充電器では充電OKなので、あとはアンドロイド系スマホの充電器で充電OKなら先が見えます。

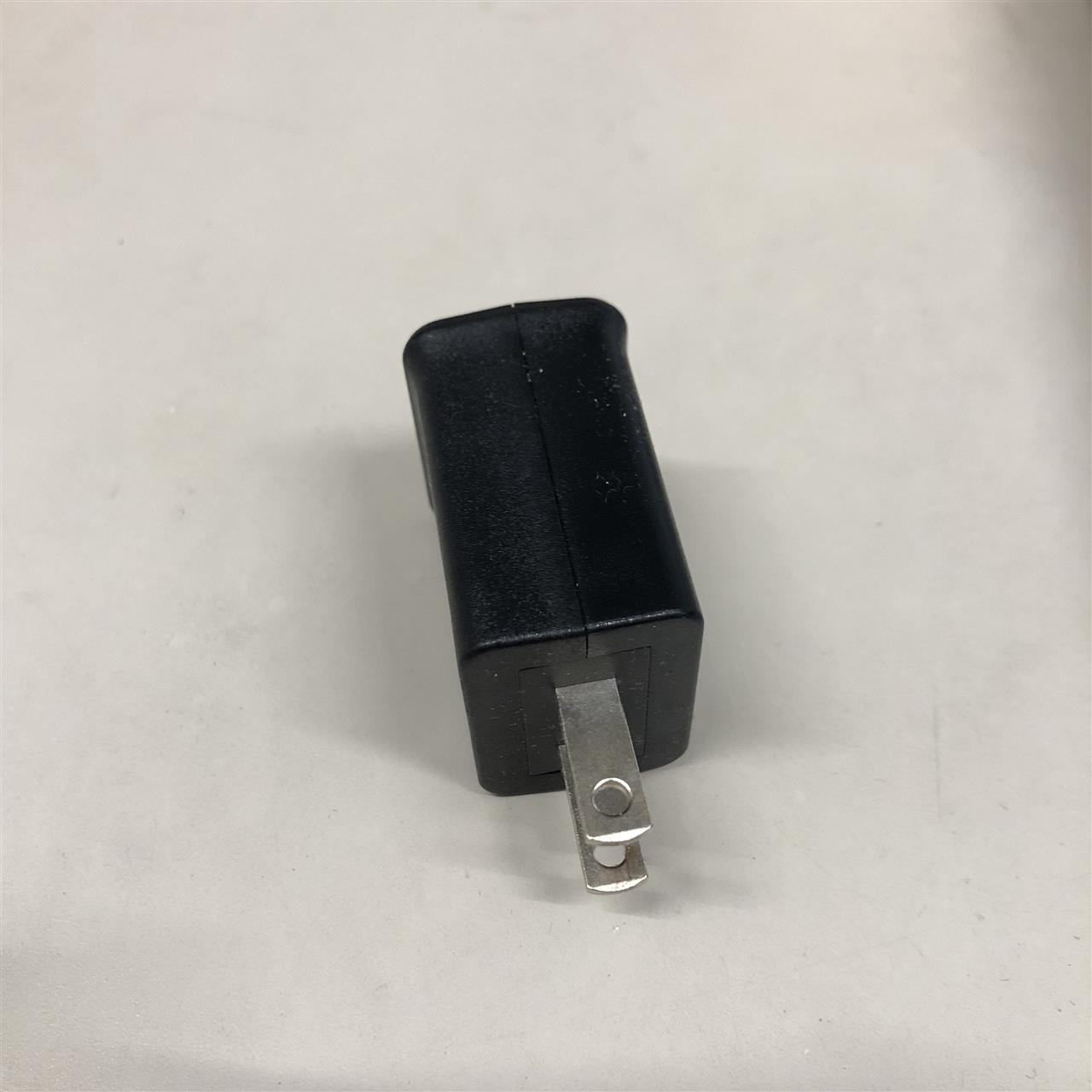

とりあえず、アンドロイド系スマホの充電器で充電実験をしてみます。

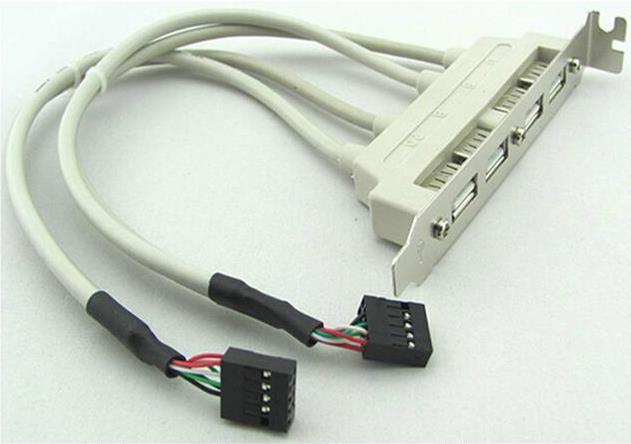

画像は4ポートですが、1ポート独立のモノをブラケットを外して取り付け。


最近のUSB3.Xクラスになると、速度重視で最低限はPCIバス接続↓

どうかするとPCI-Eになってしまうので、自作電源に流用はできません↓

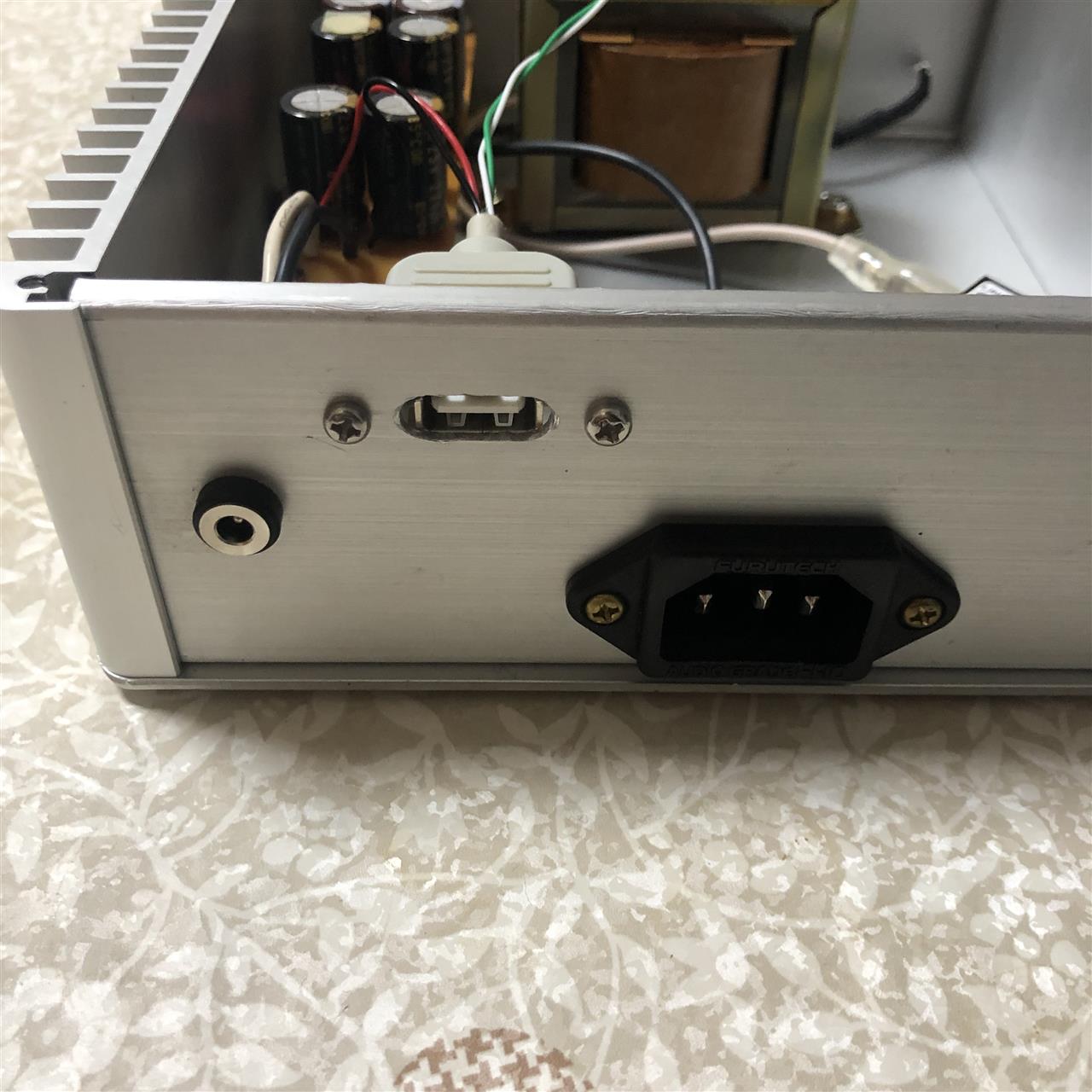

とりあえず、背面パネルに穴をあけ、USB端子を装備↓

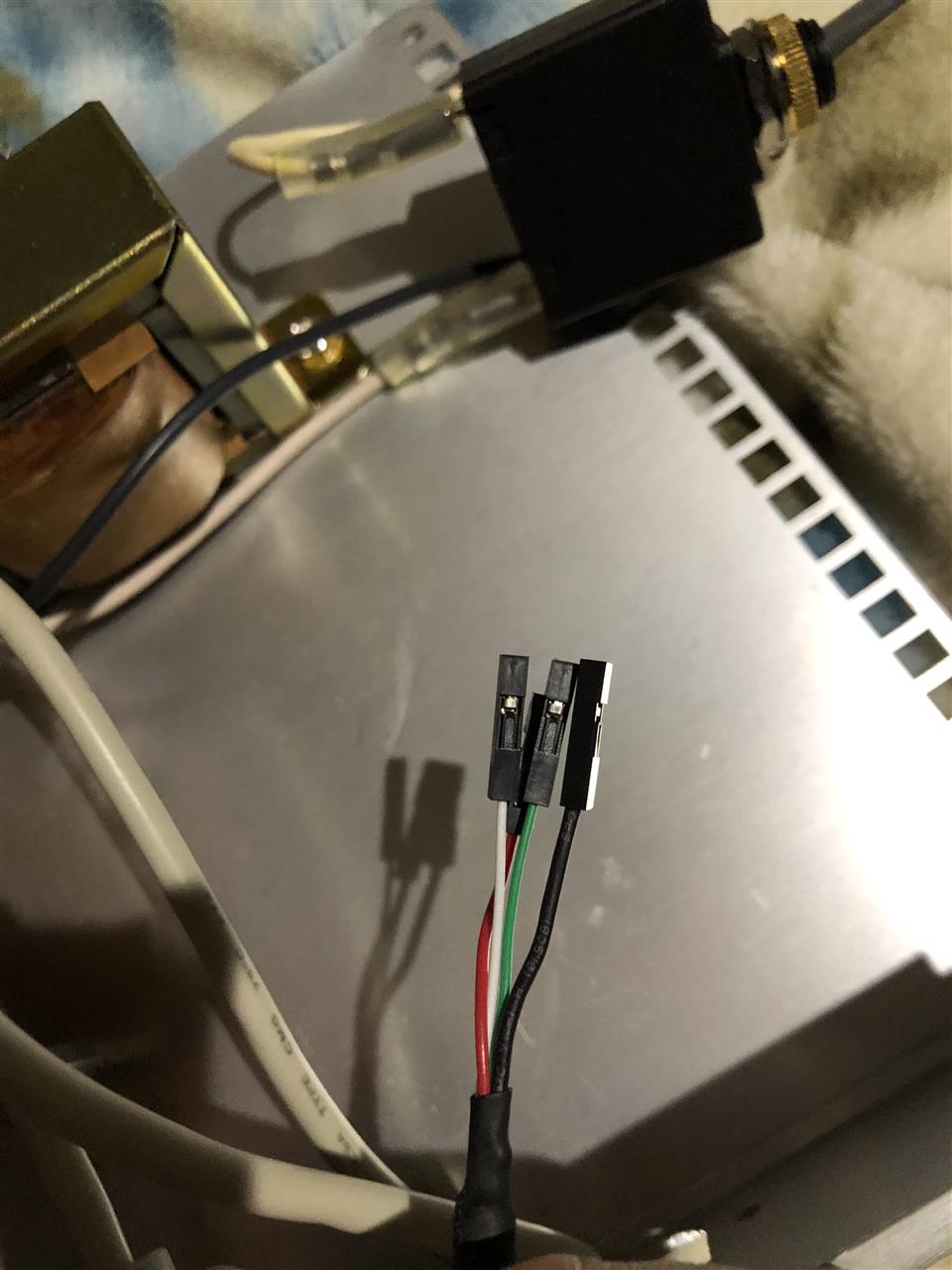

本来はPCのマザー基板ポスト接続用なので、ポストピンがケーブル先端についています↓

今回はウォークマンのバッテリー充電だけに使用するので、これの＋5Vとグランドのみを接続。Data＋、Data－は接続しません。

USB関連で注意事項は、

Data＋、Data－だけ送受信機器間で繋ぎ、外部電源で＋5Vを導入しても一部の例外機器を除いて動作はしません。

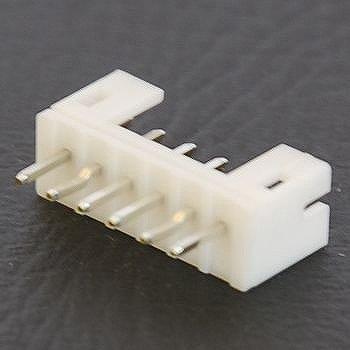

USBのケーブルをハンダ付けだけで済ますか、基板ポスト↓

を新設してコネクター化し、整備性を良くするか・・・・・迷いどころです。
