電解コンデンサメーカー最大手2社のラジアルリード品の現時点のラインナップ

日本ケミコン


ニチコン


2000年頃に比べると大分減ったがそれでもこれだけある。
電解に限らないがコンデンサ属は適材適所が必須でオールマィティなものなど存在しないからだ。
だから要求仕様に従い複数存在する。
今はどこも生産してないが、昔は短期間バックアップ用の電解やTVの偏向回路用の物など
特殊専用品も有った。
フラッシュメモリー全盛になりSRAMやPSRAMの使用が減り、CRTの全滅もあり
なくなったわけよ。

素子の基本わかんねぇ奴が修理なんかできねぇんだよ。

物理はゴムシールからの漏れだが、実際の寿命は電解液の劣化と絶縁膜の状態で漏れ電流が増えた時点で寿命だ。

で、低ｚ長寿命品と耐久品では全く意味が違う。
バカ共には一切理解できないことだろうが、まず低ｚ長寿命品種は一般品では
すぐ寿命を迎える高リプル印加状態で性能維持時間が長いことを意味していて
一般電解での使用環境では特性的にも寿命的にも短命だったりする。

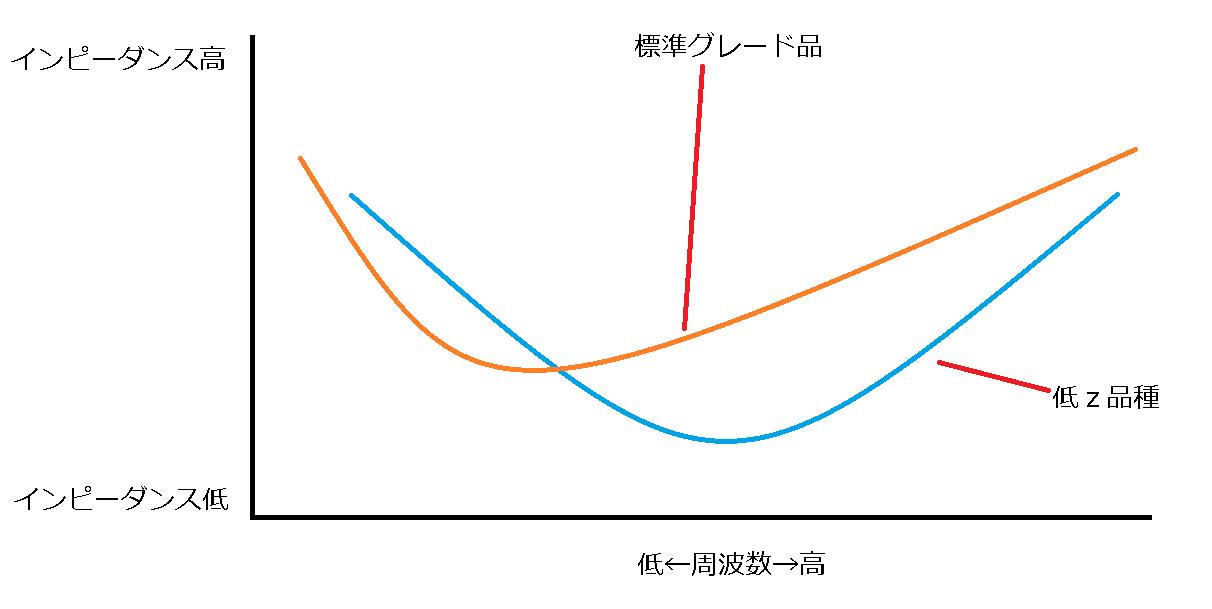

要はこの図の示すように、一般品と低ｚ品ではインピーダンスが最低になるポイントが違う。
大体どの低ｚ品も10kHz～100kHz時が基準のリプルとインピーダンスがかかれていて、
120Hz時は0.5～0.8倍程度の耐リプル特性になる。
これは高い周波数に特化しているため低い周波数域ではインピーダンスが高い事に起因する。
一般品はACを平滑後の50-120Hz用にできているため、その周波数域は低い方が都合が良い
低ｚ品は元々の目的がスイッチング回路の平滑用のため10k～250kHzで最も
インピーダンスが低いことが求められる。
この違いによる。
よっても1kHz以下のリプル帯域しかないBEATあたりのECUでは標準品じゃないと
いみねーのよ。

何だってECU破壊してるバカ連中どいつもこいつもわざわざ入手性の悪い電解つかってんだろうな
大して安いともおもえんのだが。
東信工業のモン使ってるのおそらく千石電商経由だろうが、標準105℃品ででないと余計特性不足なんだが、最低ランクの低Z品使ってるし、ルビコンや松下など
どからもってきてんだよってのもある。
＊おそらく共立だろう
はっきり言ってどこでも手に入るニッケミのKMGの耐圧50V統一で特性上は最低ライン満たせるだがな。
たいした額じゃ無いし、つーか他の変なモン買うより安いぞ。
バカだナーと毎回思うのと、ルビコンと松下は余計漏れるんで迷惑きわまりない。

ま、言ってる当人は車両用のBXを調達可能にしてつかっとるんでそこらのバカ共の
バカさ加減見ながら早氏ねやとおもっとる訳だが。
被害物件の後処理がてーへんでな・・・・
