覚え書き ： 電源線（家電系）の、電線色の意味。（日本＆海外/国外）

商用交流（電力会社が商う電気）を使う
家電製品（外国由来）の電線色が分からなかったので、
ちょっと調べました。

　


--------

・アース（接地）

　　日本：緑色
　　国際：イエロー/グリーン（黄/緑。黄色地に緑色の一本線）

--------

・電源線＠接地側（コールド、N：ニュートラル）

　　日本：白色
　　国際：スカイブルー?（水色～青色）


・電源線A（L：ライブ）

　　日本：黒色
　　国際：ブラック（黒色）


・電源線B（Aとは逆相）

　　日本：赤色
　　国際：ブラウン（茶色）

--------

日本の一般家庭では、


電源線（A/Bのいずれか）と電源線＠接地側を使うと AC100V。
（普通の家電製品）

電源線A と 電源線B を使うと AC200V。
（電気自動車の充電とか、能力の大きな家庭用エアコンや据付型IH調理器具。）


、ですね。

--------

・追記

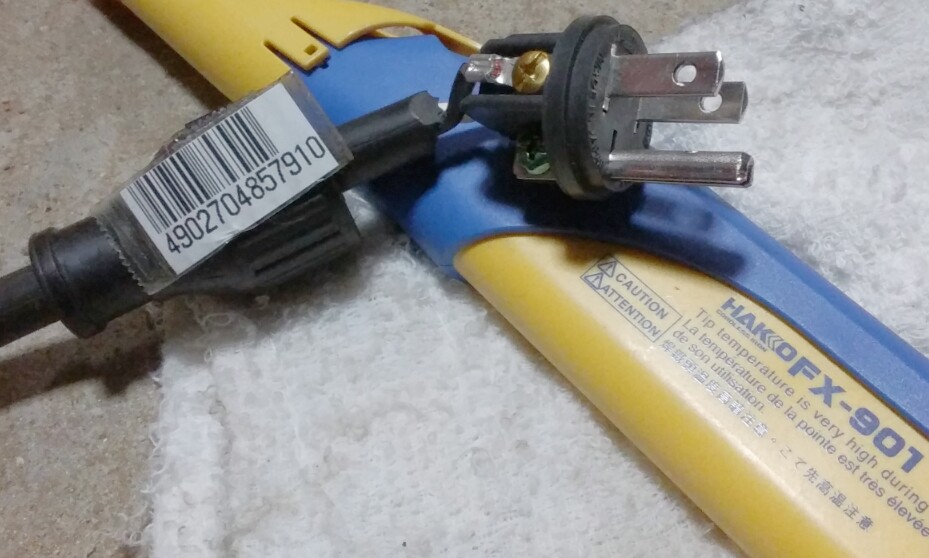

100V用の防雨（防滴？）プラグ。
　


ネジの色が 3ヶ所とも違うんですが、
　

　

そういう意図があったのね～。（今、知った。）


　メッキ無し、真鍮　：　L（ライブ、ホット、BK）
　メッキ色、銀色　　：　N（ニュートラル、コールド、W）
　メッキ色、緑色　　：　E（アース）


--------
--------

（引用元）
　〉海外電気製品の配線色
　〉　http://blog.livedoor.jp/yasunariokabe/archives/4453513.html


　〉パワーサプライの入力端子に記載されている「L」と「N」とはどのような意味なのでしょうか？
　〉　http://www.fa.omron.co.jp/guide/faq/detail/faq04154.html
