仮の原型設計・・・・・・
一番の問題が基板の固定・・・・
おまけが各基板を電気的に繋げるためにワイヤー飛ばすのでその辺も考えないと・・

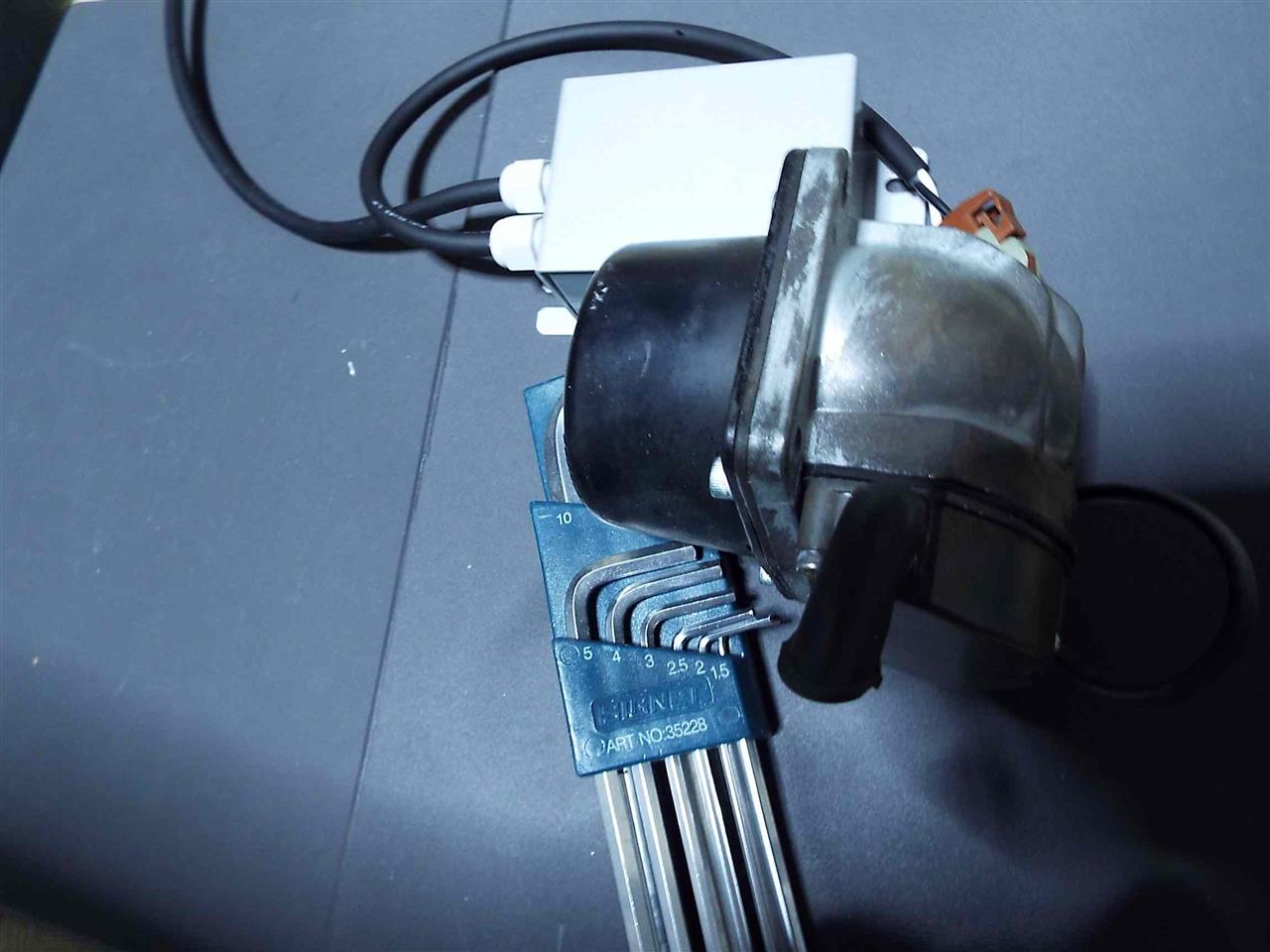

2個目も完成しているので（防水処理はしてない）動作確認に数時間つけっぱなし。

・・・LED球熱問題対策は根本的にH3フレーム自体作らないとダメという結論。
とりあえず、フォグに入れたβは金具部分にアルミテープ貼って、フォグ本体と
熱的につなぎ気休めの放熱。
冷間状態から15分位でフォグ本体触ると暖かくなってる。
・・・ただし、熱抵抗が低ければこの時期でフォグ本体の側で40℃近くなってないとダメ。
夏場で60℃前後まで行くくらい熱が出てきてくれないと、LEDの動作温度超える。
いくらメーカーのDATAシートに動作温度-40～100℃と有るとはいえ、低くしないと。
動作時の温度が70℃以下が目標。
＊強制空冷しないでの話だから大変な訳よ

DCDC＋CCRモジュールの方は、数時間動作させて初めてCCRの放熱部分が触ると
暖かいな程度。
こちらは完成で良いだろう。

DCDC＋CCRモジュール使用部品

DCDC　秋月　AE-NJW4131　1個
CCR　NSI45030AT1G　8個
ショットキーバリア SX34F　1個
抵抗　酸金75KΩ　1個
固体電解1 nichicon LF 25V10μ　1個
固体電解2 nichicon LV 50V39μ　1個
基板　片面ガラスエポキシ1.6mm 35mm×17mmほど
コネクタ１ モレックス　5051 2P 1式 3P 2式（真ん中ピン抜いて実質は2P）　コンタクト6個
コネクタ2　住友電装　250ETN 2P　オスメス　コンタクト250HD TM　2個　250HD TF 2個
ケース タカチ　MBC070405　1個
ブッシング　タカチ　RM10L-6S　2個
0.5sq 2芯キャプタイヤケーブル　60cm
0.5sq 古河電工 MX-S 5cmほど
CPUグリス少々
ねじ類　皿M3-5 3本 皿M3-15 3本 鍋M3-5 1本 M3スタッド5mm2個 6mm4個 ナット4個　
　　　SW 2個 大径W 2個 ナイロンW 4個
＊AE-NJW4131は4点穴が開いてはいるが、部品配置上2点止めしかできないため、
妙なねじ構成になってる。

1個あたり・・\2900-程度だな。

で、現状のLED球 ベータは・・
LED 日亜 NS3W183T　6個
基板 エクール1mm厚　11mm×35mm　×２
アルミ板　1.5mm厚　11×35mm　×１
H3バルブ中古品　1個
0.5sq 古河電工 MX-S 10cm
ガラスチューブ　2φ　10cm
250雄端子　1個
スズメッキ線 0.5mm 少々
CPUグリス少々

・・・現状1個作るのに必要なのは\360-程度だが・・・
H3のフレーム自体アルミ削り出しにでもしないと放熱・伝熱ができないのが判明してるので
そうなると大きく異なる。
このままで消耗品として球量産するか・・
アルミ板だけいつものところでレーザー切り抜きすればかなり製造自体は楽にはなるんで。
アルミ板だけ回収して作り直すという、使い捨て作戦もありかもしれん。
＊ただしこれをやるにはLEDの大量確保が必須になる。

放熱基板　アルミ板　放熱基板のサンドイッチ構造
一番の難点が金属加工

熱容量のUPとアルミへの伝熱まではいけてるが、フォグ本体への熱回路を作らんとダメだなこりゃ





組んでTEST中

10分でアルミの芯部分が・・・・
これ以上は上がらなかったが、フォグ本体への放熱をしないとだめだな。

どーみても水銀灯の安定器だなこりゃ
DCDC＋CCRモジュール
まだねじ類の緩み止めと、封止してないから完成品ではないが。
これ1個作るのに部品代\3000-位だな。
実は今回LED球の方が遙かに安価に作れる。
現状βの構想では1.5mmアルミ板とH3のジャンク、日亜のLED6個\300-
電線少々＋ガラスチューブ＋250端子1個なので\500-位しかからんのよ。
加工手間が莫大なだけ。
