走行中に外れるって・・

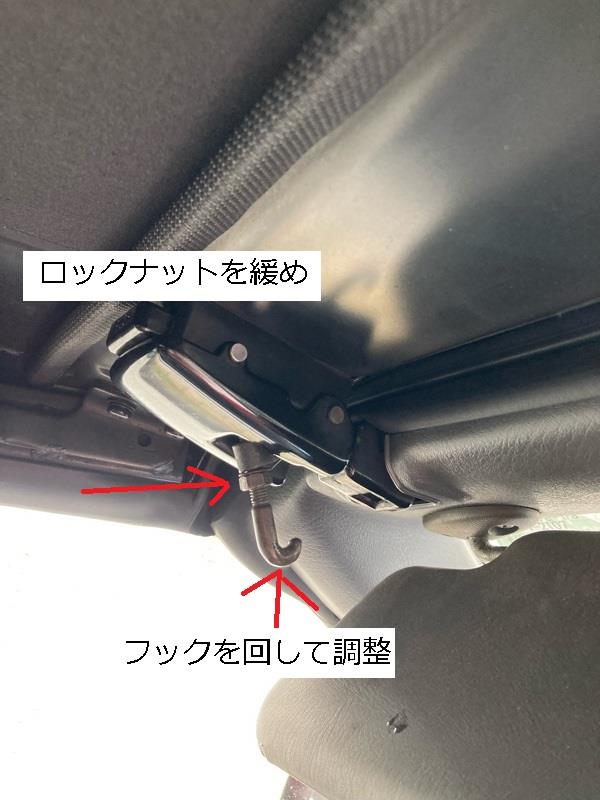

ストライカーのフックが長すぎる、受けまでバカになるから要調整。

50～200mVの定電圧源無理があるよなぁ・・・

精密抵抗で分圧かぁ？
温度特性もあるからなぁ・・

このあいだ同時に発注したもんだが、これ以外土曜になってていきなり
金曜の朝寝込み襲われ、右足の甲に穴開くわ・・・
・・・流石amazonとしか言えんな・・・

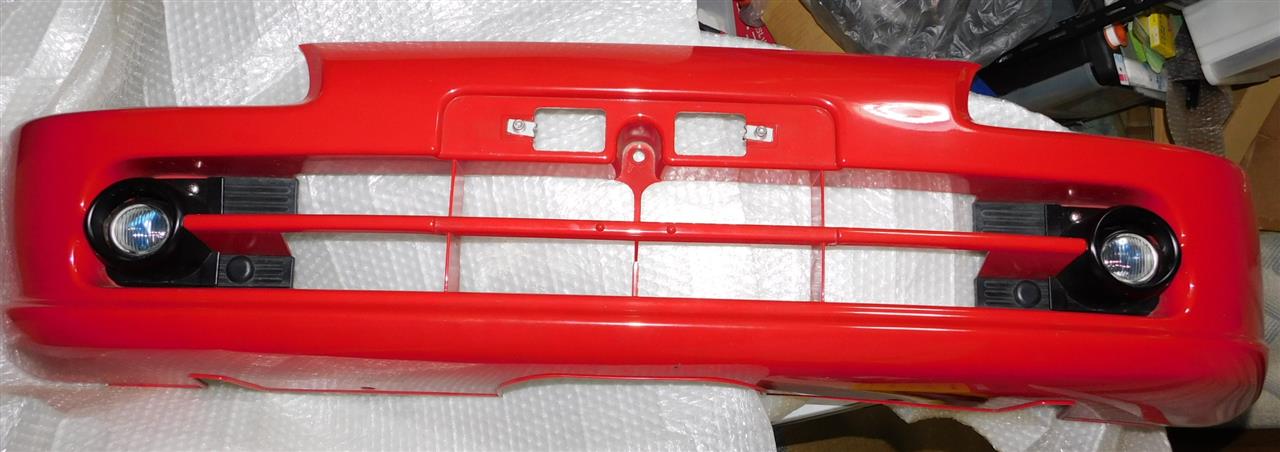

この車検時にしか出てこない純正バンパーに組んでおくために作った。
これはバンパー本物の30年物塗装も当時のまま。
フォグは買ったとき付いていなかったため補修部品で1式購入して組み立てた物。



使用フォグに組むとこんな状態。

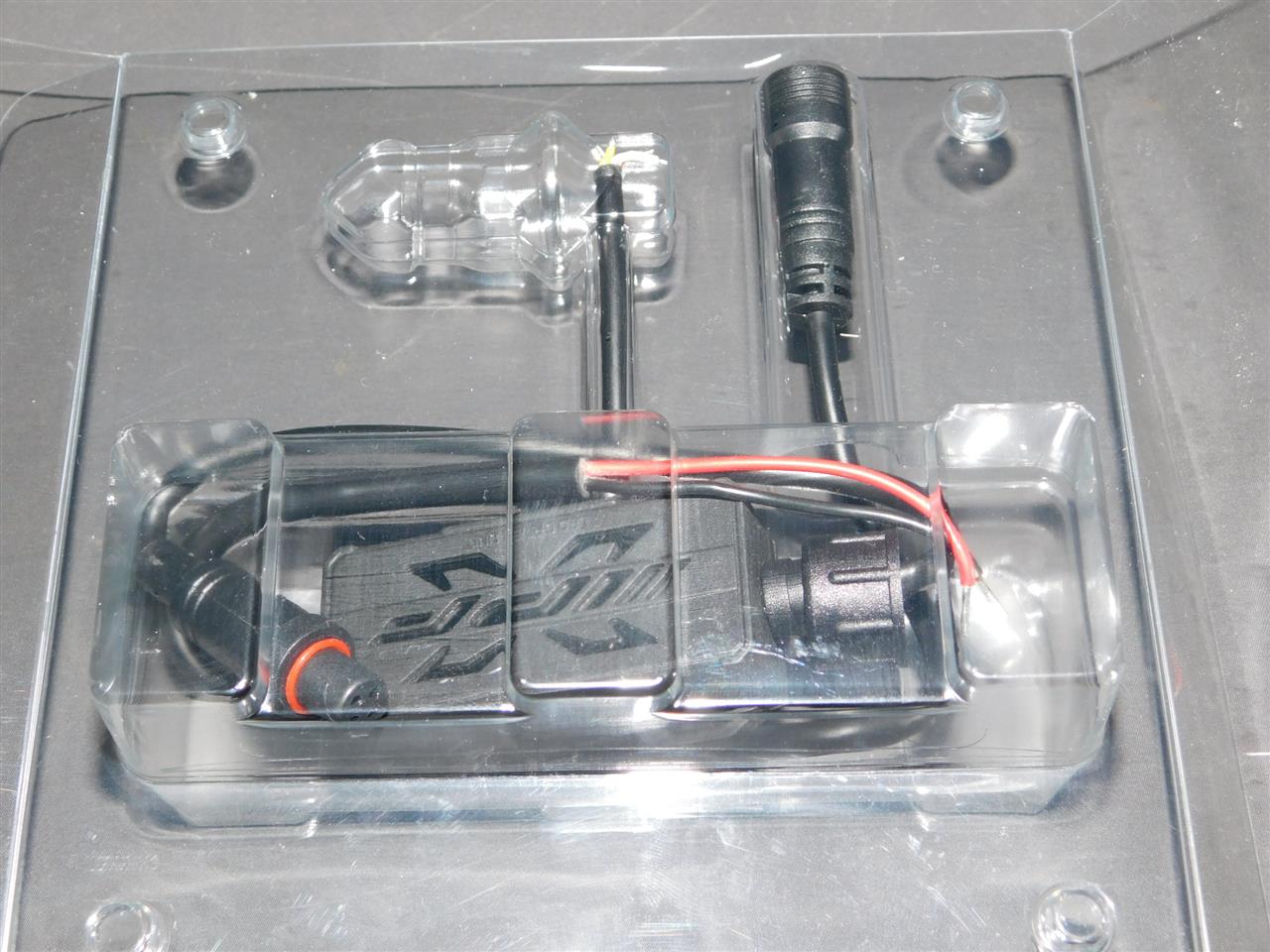

で、即刻ゴミになる134FLBの駆動部その他


パッケージでかすんぎんだよなー

と、言うことで初公開のIPF 134FLBを改造してLEDを直列接続にし
外部自作DCDC＋電流制限ユニット駆動にする物。
LED自体のvfが6V～6.5V有るので直列にすると12V～13Vになり電流制御できんのよ
んで、DCDCで16V程度の電源とCCRを使い電流制限して駆動してる。
完全自家製とやることはおなじ、電圧が違うだけ。＊自家製は19v～20V必要



まずバラして掃除

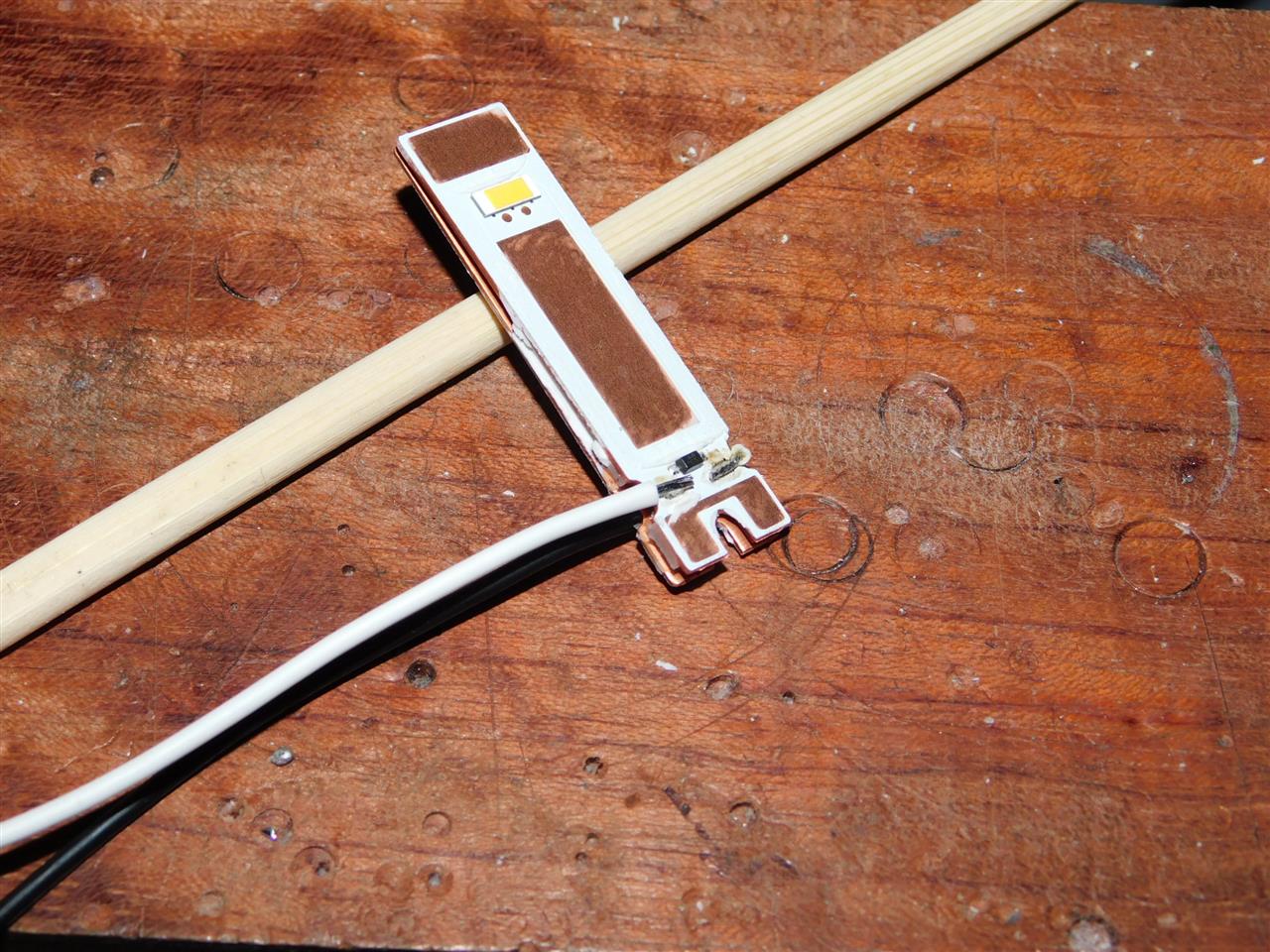

直列に組み替え



球の完成形



ただし、LED本体をGND化するのは無理なので配線接続になる。
元々固定金具に配線来てるのでそこに繋ぐ。

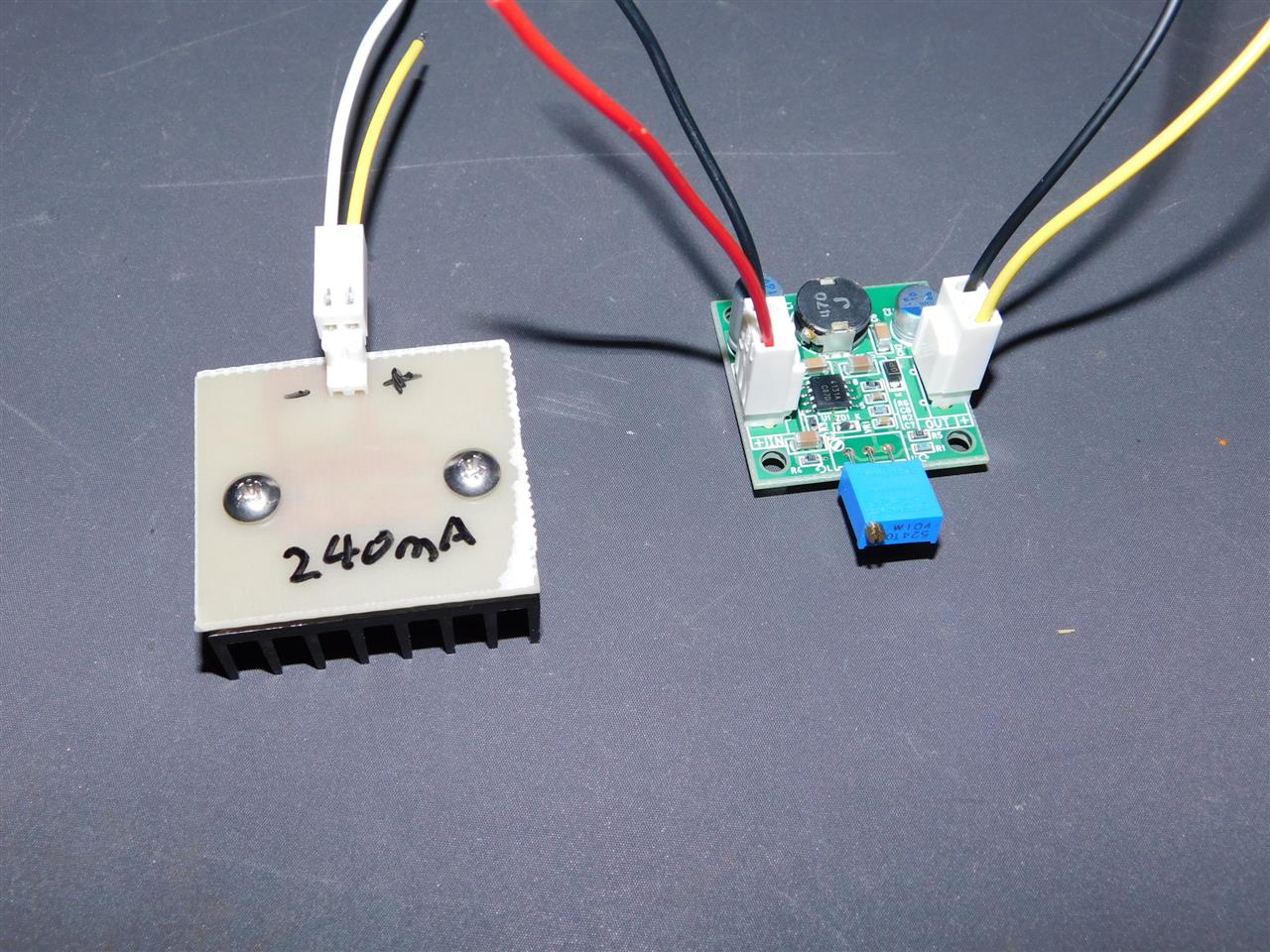

でてきたDCDC組み立て・・



実際の給電環境で確認

メーカー公表消費電力12V時7Wだが、3.5W～4Wまで落としてる。
LED自体の損失は変わらんけど、12V直スイッチングによる損失分も無くしてるから下げられるのよ。
