DCDC
入力13.5V時490mA 6.6W
出力24.6V 245mA 6.0W
変換効率90%
0.6Wのロスで、発熱の問題は無いな。

CCRモジュール損失
5.4V245mA 1.323W
チップだからねぇ・・・・・
1個あたり165mW　サイズ考えると厳しい。
425だからな・・
現状のモジュールは無駄に電圧かけていた名残だが、ケース放熱は必須。

LEDモジュール損失
19.2V245mA 4.704W
元の想定よりもかなり低い、元々は6Wだった。
1個あたり784mW
定格からすれば半分以下の所での運用になるが・・・・・・
約5Wのモンをそのままにはしておけないので、この熱をどうやって放熱させるかだが・・・

DCDC＋CCR部分はケースどうするかと防水問題だけに。
実際問題、アルミケースにれて液体シールで固め、配線の出口は防水グロメットの類い
でどうにでもなるんで、単に金額次第でどうとでも。

LED球の方は流石に消費電力を下げているとはいっても、0.9W位の物を6個密集させているので
熱の移動経路を用意しないとダメだ。
このα仕様の手抜き品は5分点灯すると2LED側は触れない温度になる。
4LED側の熱が抜けてきてる。
なので、先のブログに書いてるが、熱抵抗が低い基板とアルミの芯をいれて熱をケースに
逃がすようにしてやる必要がある。

うーむ・・・・・
なんとこいつもリワーク部品だったり、LED5個は汎用両面基板につけた奴を再使用。
流石に1個ははがすときに壊したので、新品1個追加したが。
あとは検討図の段階のためLED向き逆のままのところが有り、間違えてつけたり(爆
注：これは試作前のα品で1.6mmのガラエポ基板で作っているひとまずの実証品

で、

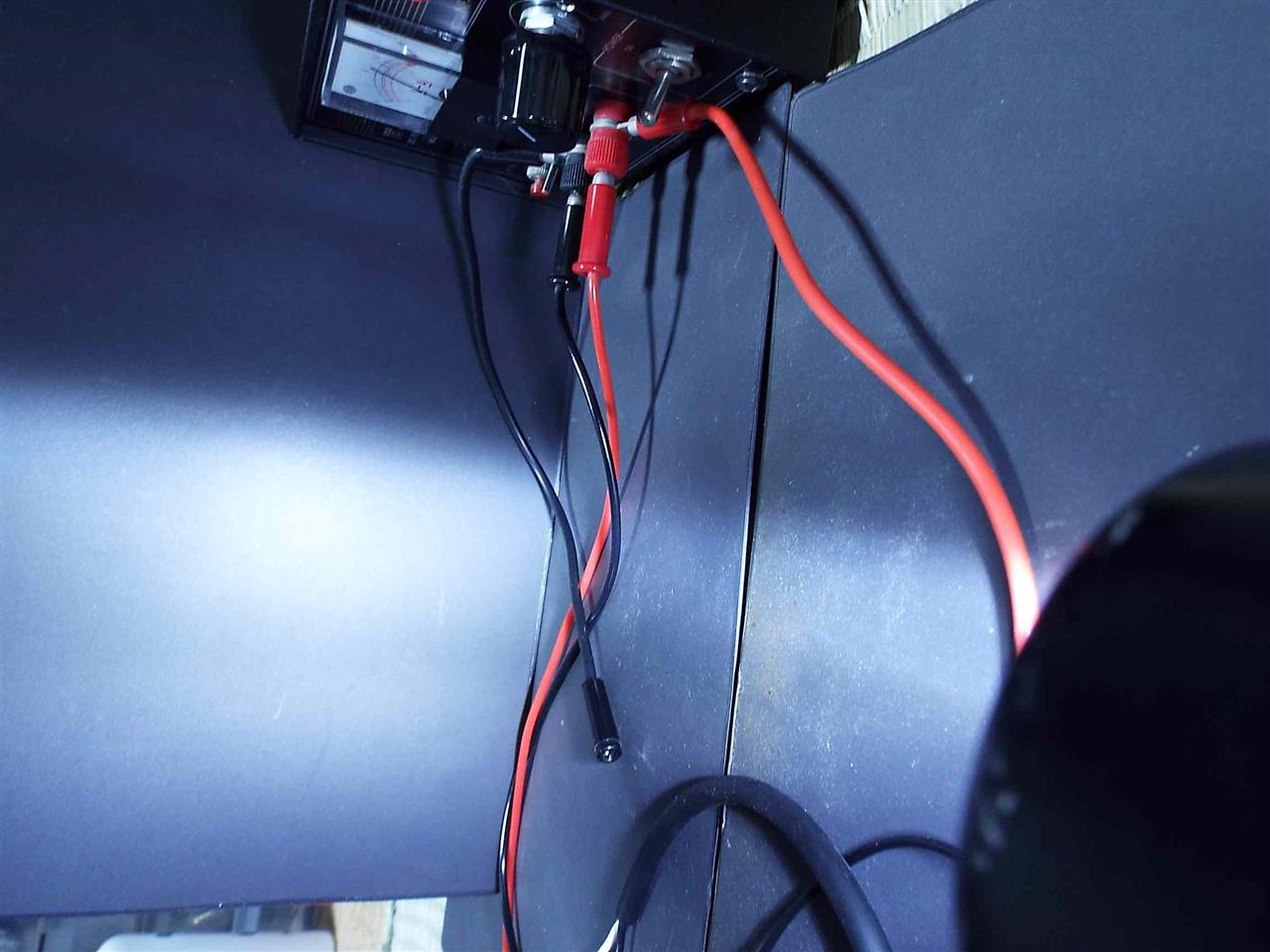

みたまんま画像上が上方、下が下方。

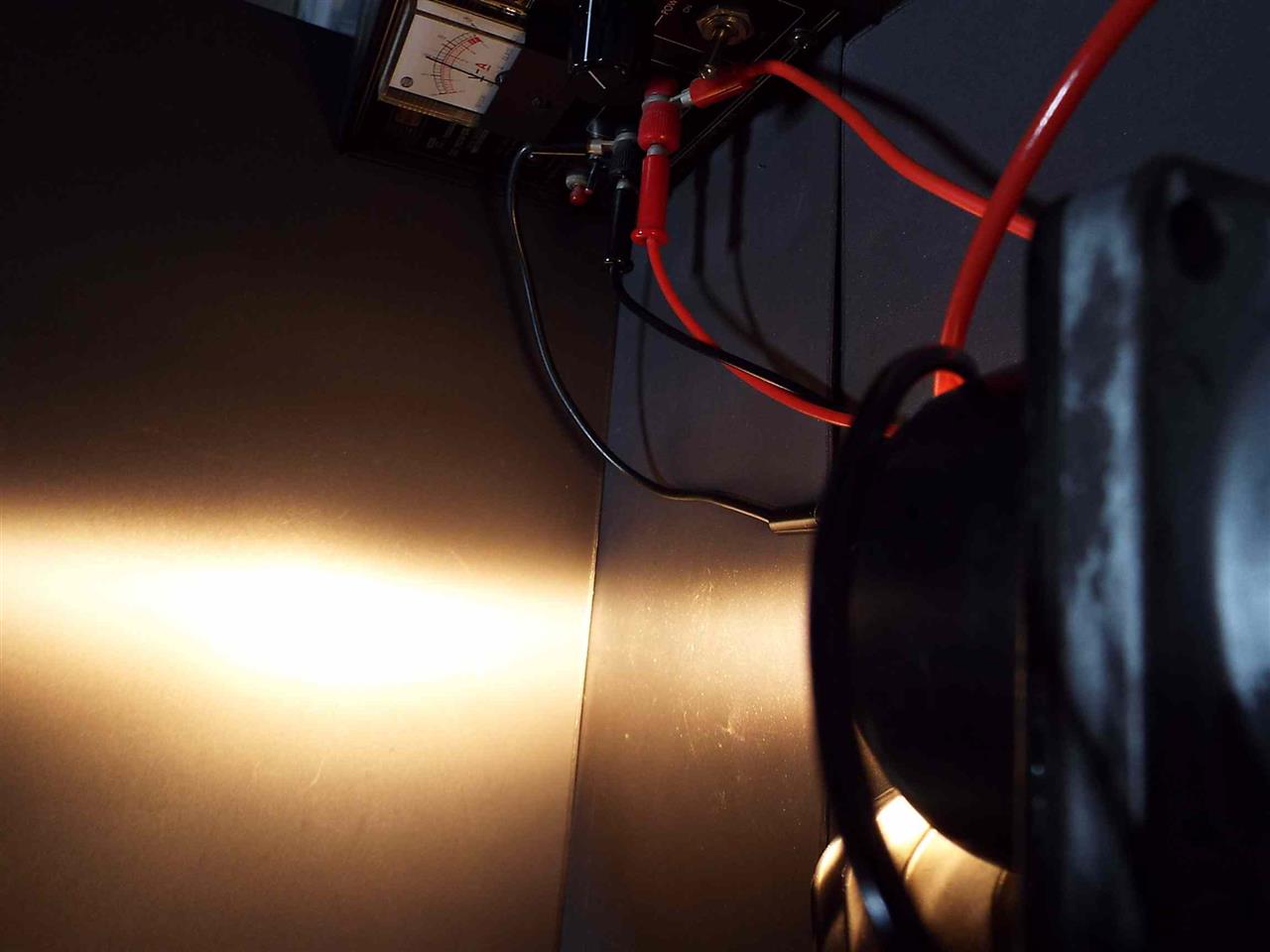

・・・・・カットライン出てるし拡散してるぞ！？
グレアも無いから問題はね-な。
球てきとーなんだが(爆
（一応日亜のLEDの発光状態は考慮に入れてはいる）

電球がこれ

どうするか思案中・・・
現在試作前なのでただのガラエポ基板だが、放熱が要るのでエクール＋1mmアルミ板
での複合ベースを作る必要があるだろう。

・・・材料費が\3000-ほどさらにかかる・・・
エクール基板は1mm厚10枚で\2700-ほどする・・

こんなもんで大丈夫だろ(適当
あとはカットライン出るかどうかだな。

物理実装方法まだ考えてないが・・
