ＡＶセレクター

このブログは単なる作業日報みたいになってます。

だから、またしても画像たっぷりです（汗）
お許しを…
暇な時にでも読んでくださいまし…


私は現在車での音楽をｉＰｏｄで楽しんでいますが、アコードでｉＰｏｄを楽しむにはＦＭトランスミッターか、オプションのホンダ純正ＶＴＲコードを取り付けて接続するしかありません。私の場合は後者で楽しんでいます。

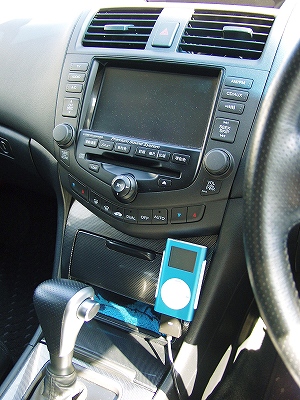

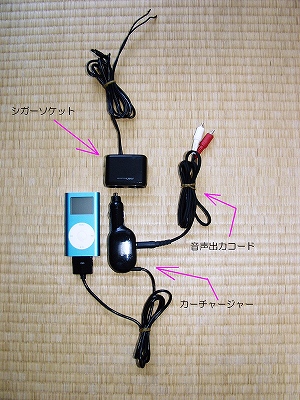

参考までにｉＰｏｄ＋ＶＴＲコード＋カーチャージャーで楽しむ場合はこんな感じで接続。

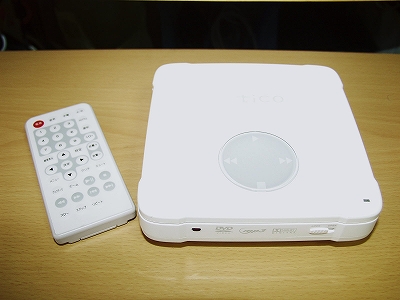

実は時々ではありますが、家族で遠出をする時にポータブルＤＶＤプレイヤーをつなぎます。帰りの渋滞なんかだと、私以外の全員が疲れて爆睡！なんて事が多く、それはそれで悪くはないのだけど「無」の時間に感じることが多く寂しい・・・。そこでこのＤＶＤプレイヤーを接続してゲラゲラ笑わせるのです！
どんなＤＶＤ見てんだ？って話しですが・・・

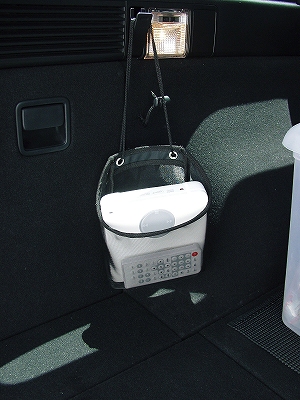

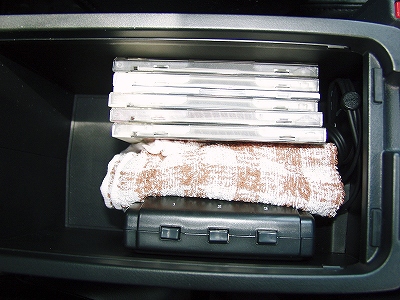

ただ、毎回トランクから取り出して設置するのが面倒臭い！ｉＰｏｄにつないでいるＶＴＲコードを外してつなぎ替えて、シガーソケットに電源プラグ差し込んで、しかもセンターコンソール付近はプレイヤーやケーブルでぐちゃぐちゃ（←これが一番嫌い）。毎回これが嫌で、いつかは最初から綺麗に設置してしまおうと考えていました。


そうなると端末機が複数あるということで、必要になってくるのがＡＶセレクター。
　

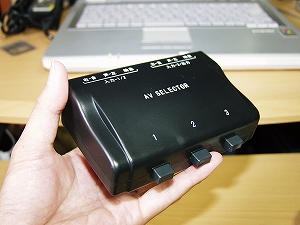

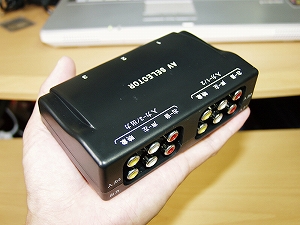

端末機が３台まで切り替えられるこのセレクターは、ヤフオク新品で送料込み１５００円。入手力端子が一つの面に集中したタイプで、尚且つ一番コンパクトなものがこれでした。この先デジタル放送へ全面移行する際、デジタルチューナーをＶＴＲコードに接続する必要があるので、その意味でもセレクターがあると助かります。

本当はゴールデンウィークまでに設置する予定でしたが、林檎病なんかもかかったりで予定が遅れてしまいました。




コンパクトなポータブルタイプのこのＤＶＤプレイヤーですが、常時設置となるとなかなか良い場所が無いものです。本当なら完全にどこかに隠してしまいたいところですが、リモコン受信が行えないと困ります。なぜなら、このプレイヤーは（多分他のプレイヤーも同じ）エンジンをOFFにするたびにトラックが最初に戻ってしまいます。これまでもコンビニや食事休憩の度にトラックスキップを行っていました。

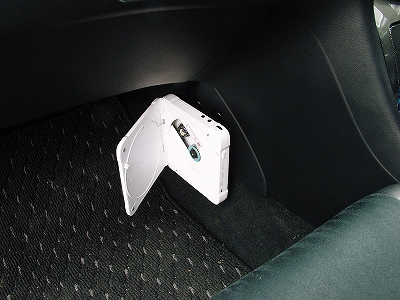

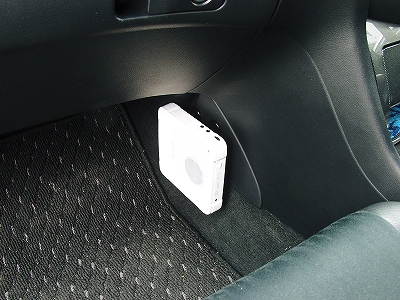

リモコン受信範囲を考えるとやはり一番ベターなのは助手席の足元であるここ。グローブボックス下は凸凹している上にフットライトがある。ただ、写真の場所だとエアコンの足元吹出口から出る温風が微妙に当たる・・・。まぁ、アルミのカバーを覆うつもりだから良しとします。




リモコン受信部を手前にすると端子差し込み部は下部に、プレイヤー開閉蓋はこの向きに。欲を言えば端子が奥側だと良かったのですが・・・。

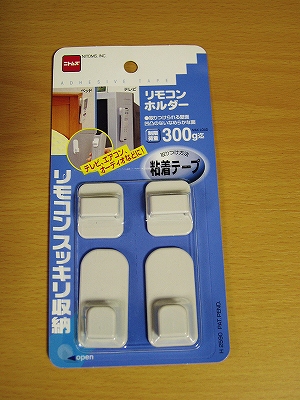

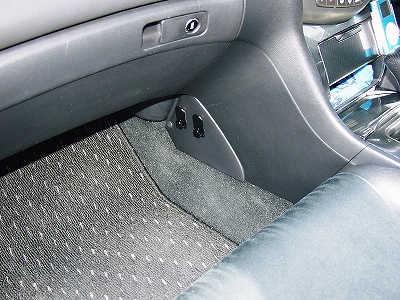

固定は雄雌セットになったフックを２個使用。両面テープだけは強力なやつに貼り替えました。

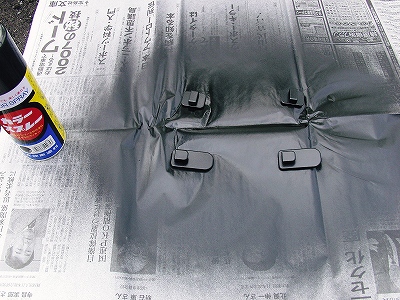

ブラックの内装色にもともとのアイボリー色のフックは目立つので、ワイパーブレード用に使っていた耐候塗料のオフブラックで塗装しました。私にとって塗装の師匠でもあるＶ－テッ君♂さんの教え通り、何度も薄めに重ね塗りしました。
こんなどうでも良いものに限って上手くできました…




取付面が微妙に湾曲していたので、急遽両面テープを２枚重ねで貼り付けて対応。以前ＥＴＣ車載器を両面テープで固定する際随分と苦労しましたが、同じ失敗を繰り返さない様荷重をかけない状態で数日間放置して、しっかりくっつけました。やはり内装の穴あけには抵抗があるもので・・・。もちろん脱脂はしっかり行ないました。

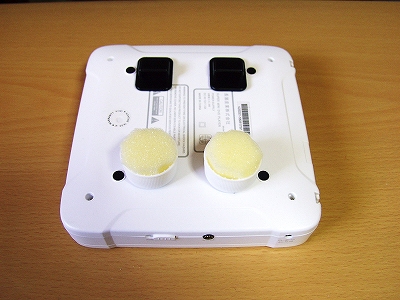

プレイヤーを垂直に設置するために、プレイヤー裏面にパッキンを貼りました。振動による異音防止にもなります。

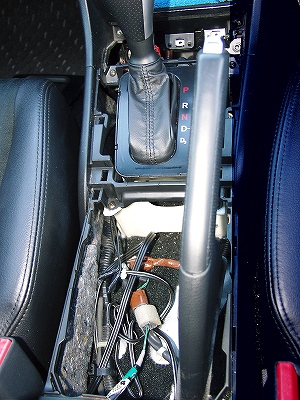

センターコンソールボックスまで配線を這わせるために、前回同様灰皿やシフトゲート廻りのパネルを外します。

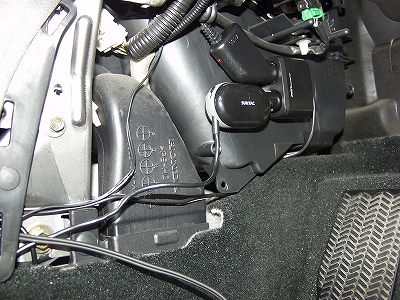

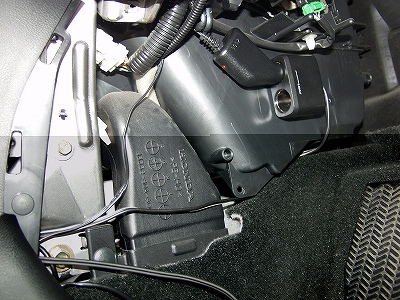

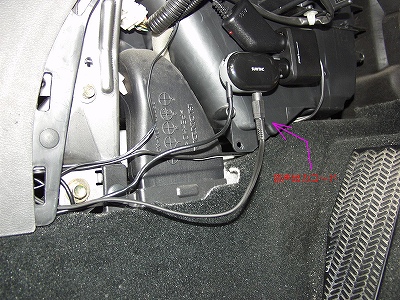

これまでセンターコンソールボックス内に固定していた増設シガーソケットは、運転席の下部の見えにくいとこへ移動。ｉＰｏｄのカーチャージャープラグ部分に電源切り替えスイッチがあるので、そこそこ手が届く位置へ。

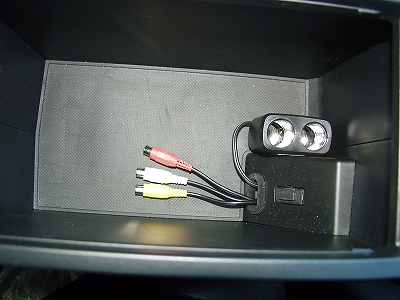

純正のＶＴＲコードは、もともとセンターコンソールボックス内に出していたので、ＡＶセレクターは必然的にこの場所へ。

本固定は最後に行うことにします。

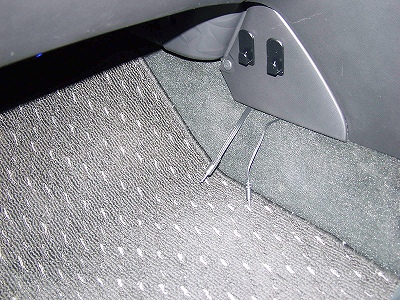

ＤＶＤプレイヤーの電源線ミニジャックとＡＶケーブルミニジャックをとりあえずこの程度出しておいて…、ＡＶケーブルの反対側はセンターコンソールへ走らせます。
電源プラグはシガーソケットへ。




ｉＰｏｄのＤｏｃｋコネクタケーブル（カーチャージャー）の電源プラグもシガーソケットへ。




音声出力コードのミニジャックをカーチャージャーに差しこみ、このケーブルの反対側（ＲＣＡプラグ）をセンターコンソールへ這わせます。





カバーを取り付ければ、綺麗すっきり。かなり奥にあるため、下から覗きこまなければ存在に気づきません。

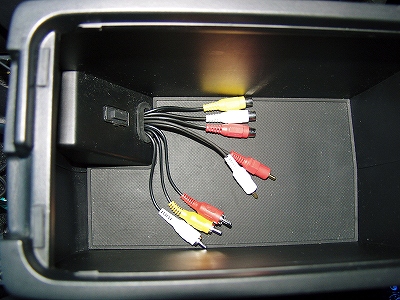

集まったケーブル達・・・・。

ｉＰｏｄとＤＶＤプレイヤーのケーブルはプラグ（オス形状）ですが、ホンダ純正ＶＴＲコードだけはジャック（メス形状）なので、プラグになるように変換コードをつなぎます。

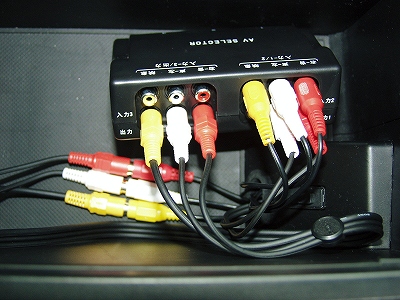

ごっそり接続。
入力３は、地デジチューナーのためにあけときます…

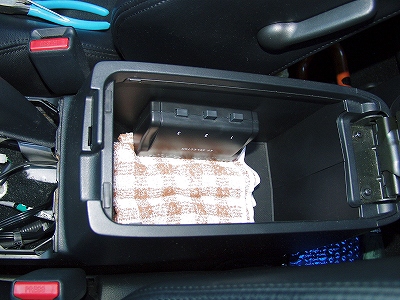

全てケーブルをつないだら強力両面テープでＡＶセレクターを固定。数日間はテープが剥がれないように、画像のように押さえつけておきます。

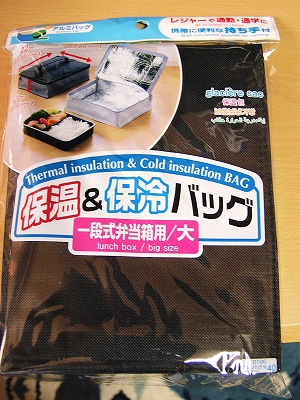

あとはＤＶＤプレイヤーのカバーです。直射日光やほこりを避けなければなりません。 やはりここはダイソー品。アルミシートが内面に貼り付けてあるお弁当カバーで代用。上からかぶせられるように、裏面を少し工作しました。




被せると少しブカブカでした。もう1ランク小さいカバーがあったので、今度そちらを買って作り替えます。


カバー以外は綺麗な収まりで
満足しています！

これから先、散乱したケーブルの中での遠出じゃなくなると思うと、かなり楽しみです。
