ジョイクラフト ランチングホイールS LWS-6 ワンタッチロック&リリースレバーの製作

さてゴムボート快適化計画も次から次へと改良点が見つかりキリがありませんが、色々な方のお知恵拝借しているうちにすばらしい改良をされている方がいらっしゃって真似をさせて頂くことに。

表題のジョイクラフト社純正ランチングホーイールですが、こちら商品...
造りは非常に良く出来ており大きな文句はございません。
まぁまともに買ったらエエ値段しますから、私のように中古のセット販売であればランチングホーイール、所謂ドーリーの付いているモノを断然お勧め申し上げます。

さてこちらの使い方ですがフックと呼ばれる白い樹脂製のけったいな形をした棒を使ってホイールの上げ下げやロックの解除などを行います。
メーカーHPでの取り扱い情報が以下の通り。



alt
とまぁもの凄く簡単に記載されております(笑)。
ところがですね、下架時のところ...このフックでピンを押す!とありますが、これがまぁ何度挑戦しても一発でうまく行きません。
イメージで申し上げますとスロープよりボートを降ろして浜よりようやく離れたところでホイールを上げるためにロックを下に向けて押して解除するする作業なのですが、スロープより少し出た所で行うので混雑している上にさっさと行わないと危ないし邪魔になります。
同じものをお持ちの大抵の方は恐らく私と同様イライラしていることかとwww。


で、そんなイライラを解消する簡単かつ材料費も安くできるDIYを1000kyosanと言う方が実践されており、厚かましくも真似をさせて頂くことに。
※お断りをちゃんといたしました。

で、そちらのブログは関連リンクで貼り付けさせて頂きました。
他にも素晴らしい艤装を沢山されているので是非ご参考いただければと思います。



で、準備するもの。

≪材料≫
・ アルミ平板 2mm厚 長さ230mm幅30mmを2枚
※アルミ平板をカットして使用。
alt



・ アルミカラー 口径mm 長さ23mm 4本
※アルミパイプをカットして使用。
alt



・ ステンボルト&ナット 長さ60mmそしてワッシャーなど


で、作り方ですが高松に専門道具もそないに無いのでとりあえずシコシコと手作業でおま。
あっ、この白い棒がフックと呼ばれるものです。
この部品にはお帰り頂き本来のボートフックを自作したいものです。
alt



まずは寸法の計測。
alt




ドーリーの脚部分は取り付け部がステンレス、本体がアルミと強度のかかる場所により素材が分かれています。
一番力のかかるステンレス部分の幅でおよしお47~48mm程度。
alt
今からアルミの平板でコの字の部品を作るわけなんですが.....
少し余裕目の大きさで設計、側面90mm幅50mmにしました。


なので総全長230mmに手でカット(笑)。
alt
単身赴任故の不便さ。
本来ならグラインダーで一発のところ面倒な作業続くwww。


今回使用した平板幅が30mm。
中心の15mmと10mmのクロスを目打ち。
alt
ここには直径10mm強の丸穴を空けます。


ロックのステンレスドームの頭がちょうど直径10mmなので、このようにきっちりとハマります。
alt



で、両穴を開けるのですが跳ね上げの鍵状フックにボルトを通す穴。
私はこれを目分量で先に開けてしまい失敗(爆)。
alt
まぁ美しさは台無しですが、そのまま使えるので進行します。
反面教師としてここの穴は曲げ処理の後からきっちり合わせて作業されることをお勧め申し上げます・


次に平板の曲げ作業。
alt



曲げの内側に少しケガキを入れて、鉄の台載せクランプ固定。
alt
プラハンマーで優しくそして強く叩くwww。


手作業故当然湾曲が残りますがそれは後から修正しましょう。
alt



で、問題の穴位置。
alt
ステンレスドームを支店に出来るだけ平板の片側に穴を寄せないといけません。
これはステンレス鍵フックをコの字レバーより少しだけずらさないといけないから。
※後述いたします。


湾曲部分は板に載せて更に板を噛ませて叩けばある程度直ります。
alt



まずは1枚。
alt



ボルト通し穴開けなおし。
alt
相当ずれてましたね。


とりあえず2枚とも完成。
alt



マーカーをふき取ります。
alt
まぁ失敗した穴は軽量化と言う事で許してください。


次にボルトを通すカラー、スペーサーとしての役割を果たします。
alt
22~23mmでカット。



長いボルトで取付具合の確認。
alt



部品単体ではこんな感じです。
alt



とりあえず完成!!
alt



で、ボルトを通す穴をセンターの位置よりあえてずらす理由。
alt
赤で囲んだ鍵状のフック、これを出していないと跳ね上げ時のロックが出来ないから。



ちなみにロックが掛かってドーリーが跳ね上がっている状態がこちら。
alt

レバーとステンレス固定台座との間隔がぎりぎり、緩衝寸前。



で、出船時の動作であるドーリー跳ね上げですが....
図解の通り少々コツが必要です。
アルミカラーの部分よりやや内向けかつ真下にレバーを落とすとパチンとステンレスドームの頭が垂直に落ちてドーリーが解除されます。
イメージで言うと『レバーの角度変えず平行状態で下に落とす』と言うのが正しいのかな?
そこが解除出来ればタイヤの軽さで、ポコンとタイヤが浮くのであとは鍵状フックでロックするだけ。
alt
但し力の掛かる位置が少々微妙なので、下げる力をの場所をよりドーム寄りに改良できればもっと楽に出来そうです。



次に帰港時に行う動作。
ドーリーの下ろし作業ですが、こちらは支点力点作用点の位置がばっちりなので、コの字レバーの先端を軽く押せばすぐに解除できます。
alt
いずれも人様のお知恵ですがこれで出航帰港時の焦りとイライラが少しは解消されそうです。
で、まだ使っていないけどね。
さてと、材料余ってるので綺麗に作り直そうかな....
2021年01月28日 イイね!

ゴムボート充填用ブロアーノズルの製作。

先般愛車パーツレビューに投稿させて頂きましたブロアー。
alt
そのポテンシャルを確かめるためにはゴムボートの充填バルブに合うノズルが必要となります。
元々の使用途が違うもんですからオリジナルのノズルは当然合いません。


て事で近所のホームセンターへ早速物色。
イメージ沿うような格安パーツ!あるわあるわwww。
alt



で、購入したのは塩ビパイプの異形ジョイント部分。
商品名で言いますと『TS継手 ソケット 16×13 45円』と『TS継手 ソケット 30×20
 129円』。
合計175円プラス税。
alt



ちなみに本当は下記のような40×13と言うモノが欲しかったのですが取り寄せとなるので2本を継ぐ形に。
こちらは単体で確か88円。
alt
まぁ安いモノなので待てませんでしたwww。



ちなみに口径がブロア側もバルブ側も微妙に違いますので加工が必要。
alt
ドリルで削ります。


内側約1~1.5mm程度。
alt



ブロア側の♂口径約40mm。
alt
半分くらいまで詰め入れてから行うのはヒートガンでの熱処理による合わせ。



ある程度の柔軟が出たらプラハンマーで叩き入れ冷まします。
alt



次にバルブ側のソケット。
alt



ジョイクラフトのバルブBに合わせます。
alt


こちらは外径がほぼ同じなので逆に外側の削り出しが必要となります。
alt



とその前にソケット同士の結合作業。
alt
これもヒートガンで処理してまずははめ込みます。
少々の合わせならヒートガンかなり有効。


テープはノズル先端の削り取る部分へのマスキング的な用途です。
alt



試しにビニルテープ全巻きしましたがイマイチなので取り外す(笑)。
alt
あとはヤスリの手作業。


パーツの削り出しはこれで完了。
alt



ノズル先端これくらいの段差で削りました。
alt



最終工程、バルブを開放させるためのピンを埋め込むのですが端材として折れたドリルの軸を再利用。
alt
廃棄される運命から復活(笑)。


カッターで寸法箇所をポッキリと切り落とし。
alt



こんな感じで再生処理。
alt



適当な箇所にピンを埋め込み2液性硬化剤入りボンドで念のため固定。
alt
ついでに各ソケットの合わせ部分もボンドで固定。



乾いたら削ります。
alt



とりあえず完成!!
alt

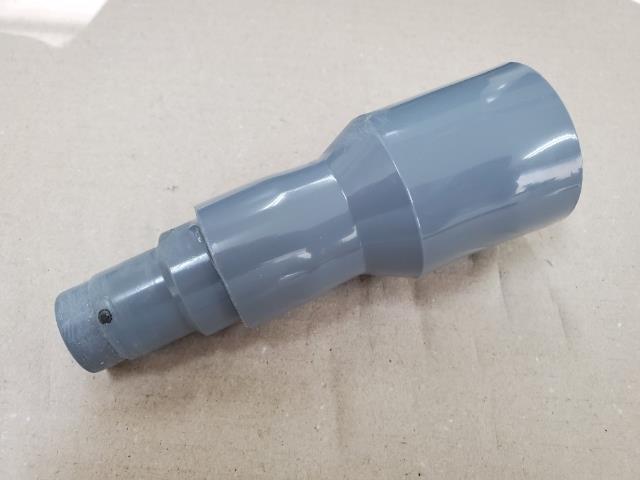

部品単体ではこんな感じです。
 alt



で、早速テストを行いましたが.....
alt
エアーフロアの充填で約20秒。
また各気室ごとの充填時間も同じく約20秒。
劇的に充填速度が上がりました。
気になったのはブロアとノズルの固定箇所にロックを付けていないので、角度変わるとポロッと簡単に外れてしまいます。
ここは今後の課題となりますね。

そしてその他の注意点としてですが、ブロアでの高圧充填は出来ません。
あくまでも8~90%までの簡易充填用となります。
最終的には規定気圧まで充填できる高圧ポンプに最後は切替必要となります。
しかしながら充填時間の素晴らしい時短は勿論の事、高圧ポンプへのモーターの負担は激減されますね。
そして騒音は正直かなりございますので近隣民家の多い場所での未明時間帯の使用にはそれ相応の配慮が必要かと.....

これにてまた一つ快適化が進みました。
春が待ち遠しい今日この頃です。
