2023年08月28日 イイね!

ゴムボートワンタッチ取り付け振動子製作

やっと普通にブログが書ける....
と言う事で、ようやく今回ゴムボートに関わる艤装ブログとなります。


こちらジョイクラフトJCMのダイナキールに差し込んで使用している魚探振動子取り付けステー。
alt
ワンタッチで使い勝手も良く、キャビテーションによる泡噛みの映りも起こしません。
20kphくらいまでなら深度感知も問題なく拾ってくれます。
※使用魚探ホンデックスPS611CN 振動子TD04
ただ高速走行すると深度探知は狂いますね。
これはステーに問題があるとは思えませんが、ゴムボートでの解決策
あれば是非ご教授頂きたいモノです。



アルミ素材なので余ってたジンクアノード取り付けてます(笑)。
alt
慣れた方なら判る形状のアノードです。


さて今回何故使い勝手の良い振動子ステーを放り出して新しいモノを製作するのか?
それはアキレス艇と互換性を持たせるため.....
アキレスのキールは、この様なフィンになっており現形状のステーを取り付ける事は出来ません!
alt



早速HCで適当な金具を調達。
alt



それをコイツに取り付けられないか?と。
alt



こんな感じです!
alt



振動子本体を取り付ける小さい金具を準備。
alt

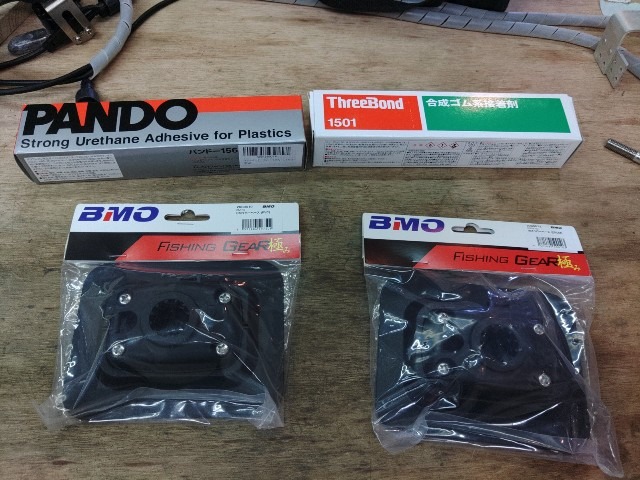

次に準備しておいたのが、こちらゴムボート用の取り付け台座。
左がPVC用で右がCSM用。
alt




組み上げた振動子は、こんな感じでガードされています。
alt




さて今回はジョイクラフトPVC素材より取り付け実施。
alt




素材による判別は不可能(笑)?
alt
ちゃんと見分け方は説明書に記載あるのでご安心を。


裏面は、ザラザラしています。
alt



久しぶりにエアー充填したボート。
alt



しかし裏面の汚れ酷いですね~。
この様な汚れは、ウエスとパーツクリーナで簡単に取れますよ。
alt



さて配置思案1
ダイナキール後方ですが、トランサム強化パッチ(純正)の段差があるのでボツ。
alt



配置思案2
船底に直接貼り付けるアイデアですが、撓(たわ)みが発生しそうなので今回パス。
alt



配置思案3
ダイナキール前方に取り付けるアイデアですが.....
alt

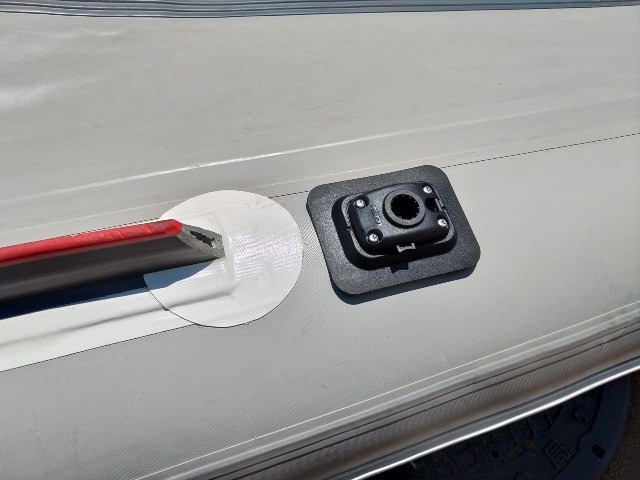

とりあえず今回は、この場所を採用。



仮置き位置少し角度を変えて見てみます。
alt




まずはマスキング作業。
alt



勿論塗り面は、パーツクリーナーで脱脂。
alt

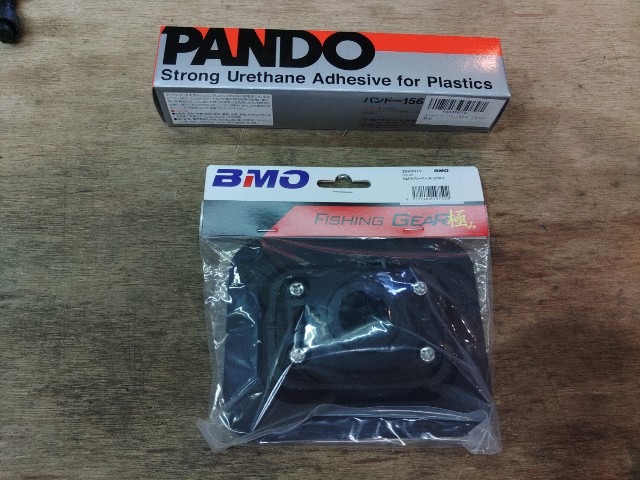

接着剤も今回新たに追加購入。
alt




接着剤を均一に伸ばして乾かす。
alt




接着面も同様に。
alt




これを三回繰り返し慎重に面を合わせます。
alt
このままでは圧着が難しいので.....

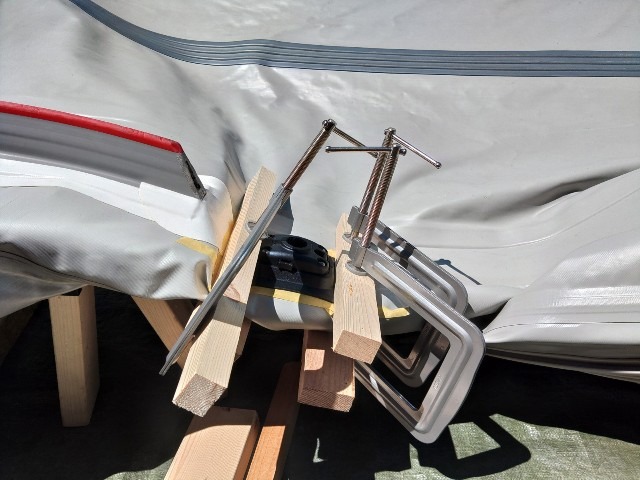

エアーを抜いて当て木とCクランプで圧着。
alt
このまま来週末まで寝かせておきますwww。



さてさて新しい振動子ホルダーは、ちゃんと使えますかね?
alt



さてその他の作業も少しばかりご紹介!
alt
トーハツのティラーハンドル固定ボルトの破談(笑)。



固着じゃあないのでドリルで揉んでエクストラクターで逆回し。
alt



無事摘出!
alt




こちらの道具初めて役にたったわ(笑)。
alt




あとマニュアル置き場も増設www。
alt
とりあえず、暑くて倒れそうなので作業はホドホドに進めております。
まあ、これでも一歩進んだかな?

ではでは!
2023年08月15日 イイね!

残暑見舞い申し上げます。

前回投稿より早2ヵ月も経過しておりました....
私は?と言うと至って元気に過ごしております!

そして昨日で、突然の辞令より一周忌...ちゃう!
丸一年の経過(笑)。
本当時間の経過ヤバイ。

今年の春以降投稿頻度が激落ちですが、ちゃんと理由もございます。
そもそも私のお仕事は夏が繁忙期となりますが、本社召還してからの初の夏を迎えたのですが、今年は様々な事柄が変化し経験の無いほど新しい取り組みが発生。
まあこんなのがあと何年も続いたら堪ったもんじゃありませんが、長い人生の中において「集中すべき時なんだ」と自覚しております。
そんな理由もあって特にお盆までわざとSNSより遠ざかっておりました。
普段ご懇意頂いております、みんカラやLINE上の方々にはまとめて不義理なるご挨拶をこちらで済まさせて頂きます事、何卒お許しをば。


せめてばかりに簡単な流れだけご報告。
まずゴムボートですが、6月末の琵琶湖を最後に全く手付かずです。
まずこの暑さで出す勇気が湧いて来ませんwww。
アキレスの新艇は!下手すると購入より一年出さず仕舞いになるかも。
理由は魚探振動子の取り付ける方法で未だに悩んでおります(笑)。
とりあえず現在進行中。


そんな中でも遊漁は旧友に誘われて.....
明石初タイラバ。
alt



デカイネクタイが流行りらしいので言われたままのモノを購入しチャレンジ。
alt



40くらいの3つお土産釣りました。
alt
※ウロコ処理が船宿サービスw


次に明石ダコ今期一回目。
alt



数少ないけど1,7kgの大型上がり満足!
alt



今期2度目のタコは、淡路沖。
alt
この日本来は明石のチャーター便でしたが、船頭がコロナ感染により休船(泣)。
友人が別船に誘ってくれるも激渋でした。



何とか1.4kg1本。
alt
船内半数以上がボーズに付き贅沢言えんです。


新鮮なタコ刺も何歳まで食える事やら.....
alt



また先日は、みんカラ仲間より突発のお誘いも頂きストレス発散。
alt
※1人大遅刻に付きこちらは途中の乾杯画像です。


お店良かったなぁ。
alt
一つ珍しいお魚の刺身が盛付けられていました。


こちらのお方が飲み会言い出しっぺ&大遅刻された方(笑)。
alt
一応モザイクで晒しておきますw。
久し振りのストレス発散!
また懲りずにお誘い頂けますれば幸いです。



さて最後に工房の様子です。
ここ2ヶ月間は、先ずは身体をしっかりと休める。
そして時間が空いていて尚且つ気力があれば工房へ出向き快適化のための作業ばかり費やしておりました。
例えはずっと気になっていた石鹸台の設置。
alt



作業中に其なりの音量で音楽を聴きたいのでBluetoothスピーカー設置。
alt




次にキャブ洗浄用に温水機能付き超音波洗浄機の投入。alt
先日腕時計でテスト洗浄しましたが、中々良い仕事してくれました。
またリポートしたいと思います。


作業台横に壁掛けコンテナボックスの設置。
alt
良く使うネジ類は、今後こちらに収納しようと思います。



そしてロッドスタンドの設置。
alt




角度変えて。
alt



更に各釣り毎にコンテナを分けました。
alt
青コンテナは錘を号数毎に分けています。


最後に船外機コーナーもリニューアル。
※船外機は増えていませんよwww。
alt
細かいパーツが分けられよう色々と増やしました。
まだ整理整頓途中ですが、小物を探しまわるストレスからは開放されそうです。


とまぁ、独りごそごそ動いております(笑)。
とりあえずお盆明けより多少アップ頻度を上げられるよう、そちらの環境を改善せんといかんのやけどね。

以上が最近の報告ですが、本日まさに近畿地方台風通過致します。
くれぐれもご注意下さい。
これからゆっくりと、みん友さんブログ訪問させて頂きます!

ではでは。
