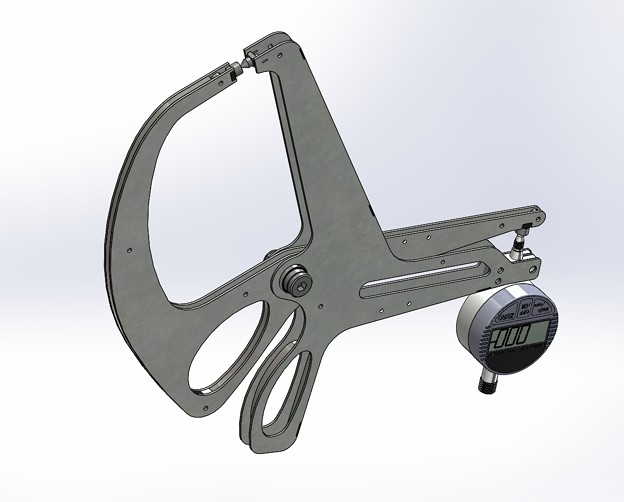

上はその後少しモディファイした自作キャリパーゲージの全体図です。

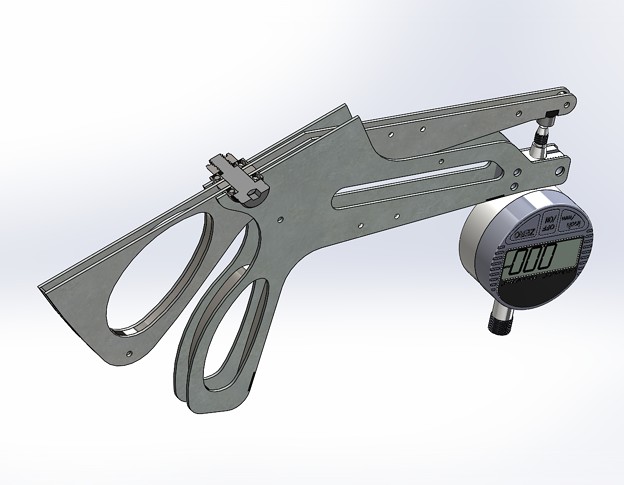

そして上は軸上の断面図

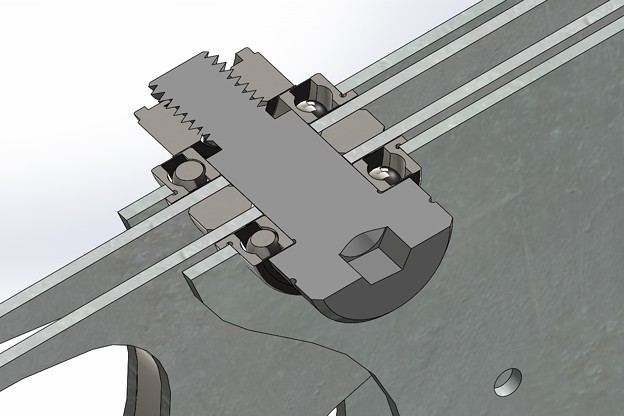

そして軸部分の断面拡大図ですが、動作の安定と挟み込み圧力の一定化のために軸受けにベアリングを用いています。

これで描かれていないのはスプリングとスプリングポスト、組み立てガイド用冶具ピン、ベアリング部のシム板等です。

精度は1/100ｍｍです、計測接触ピン部とダイヤルゲージの接触部の角度誤差がダイヤルゲージを固定してしまう事で生じますが、その誤差は4/1000ｍｍ程度と解析済みです。
