2021年09月29日 イイね！

やっぱりいいサイズ感だった！

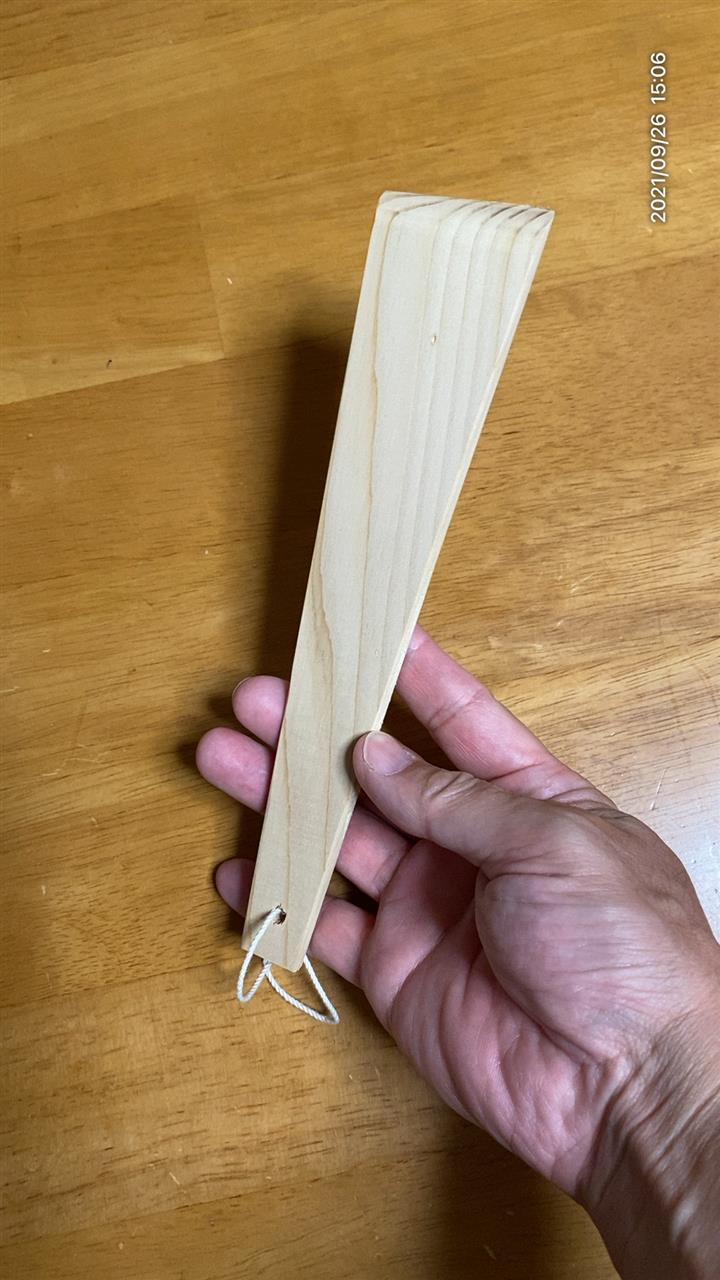

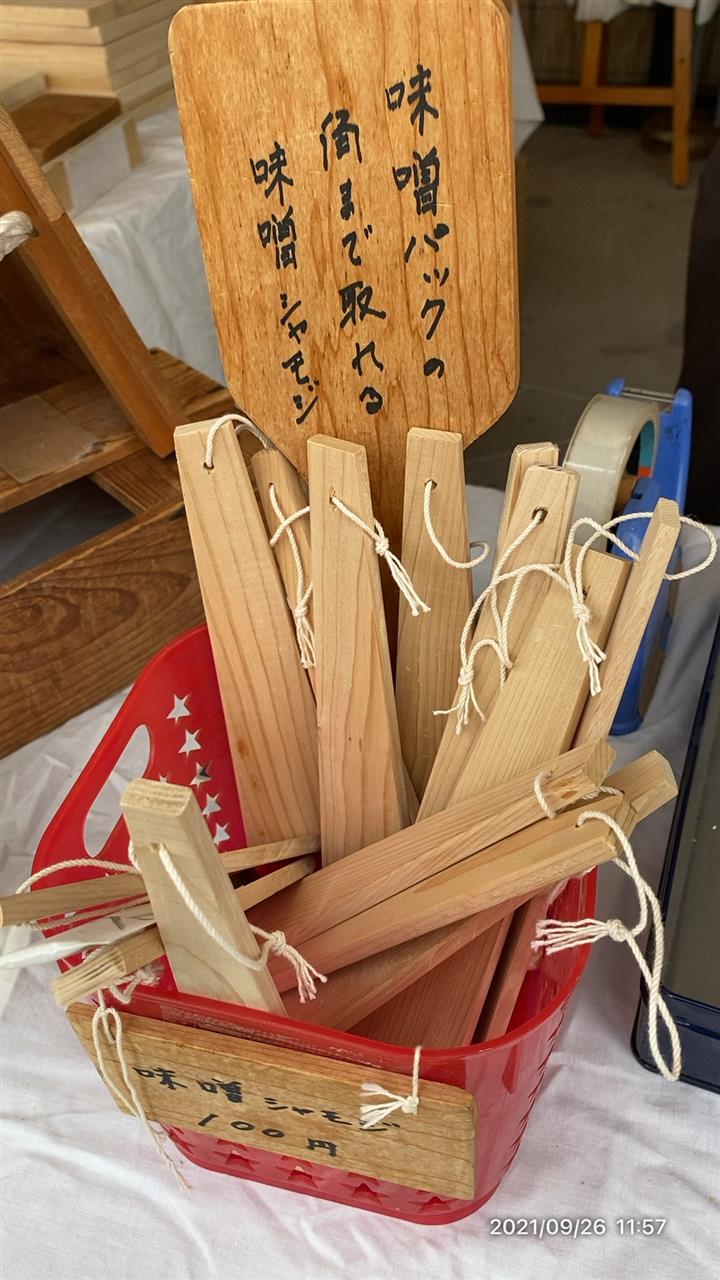

先日購入した味噌しゃもじとして売られていた木片。
alt

お値段たったの100円(税込み)。
このサイズ感にピンときて衝動買しました。alt

帰宅後、サンドペーパーで表面を慣らし、角を削り、手触りの良い、
手に馴染むように少々加工しました。

加工後はオリーブオイルを塗って保管です。

すでに100円以上の手間がかかっている気がしますが、
最初からこの加工を考えていたので想定内ですし、
何より楽しいので問題なし。

そして早速スキレットでの料理に使用してみました。
思ったとおり、このサイズ感はスキレットに丁度いいです！
ちなみにこんにゃくのピリ辛炒めです。
alt


うちにはこちらのニトスキの他に、スキレットの形をしたフッ素加工された
コーナンのスキレット型フライパンがあるのですが、
サイズはニトスキとほぼ同じです。
しかもフッ素加工されているのであまり乱暴には扱えませんが、
この木べら(すでに味噌しゃもじと呼ばないｗ)であれば、
気にせず調理できます。

きれいだった木べらも、初調理後はすっかり汚れました。
これからどんどん使用し、しっかり育てていく予定です。
Posted at 2021/09/29 08:34:45 | コメント(0) | トラックバック(0) | 日常 | 日記
2021年09月29日 イイね！

No.197 Hi/Lo問題解決！

夕飯の支度をしながら考えました．．．
どこに原因があるか、どうやって特定すればいいか．．．

そして思い出しました！
テスターの存在を！
alt


妻と二人の夕飯。
気もそぞろでしたｗ
妻に失礼のないよう、普段と同じように夕飯の時間をすごし、
ちょっとやりたいことがあるからと部屋にいそいそと戻りました。

早速検証開始です！

まずはマイナスをバッテリーに繋ぎます。
alt


イグニッションキーをON、ポジション状態じゃないとヘッドライトは
点灯しない不具合中なので、まずはポジション状態で確認。

Hi/Loを切り替えてチェックしていると、どうやらこの配線が
怪しいことがわかりました。

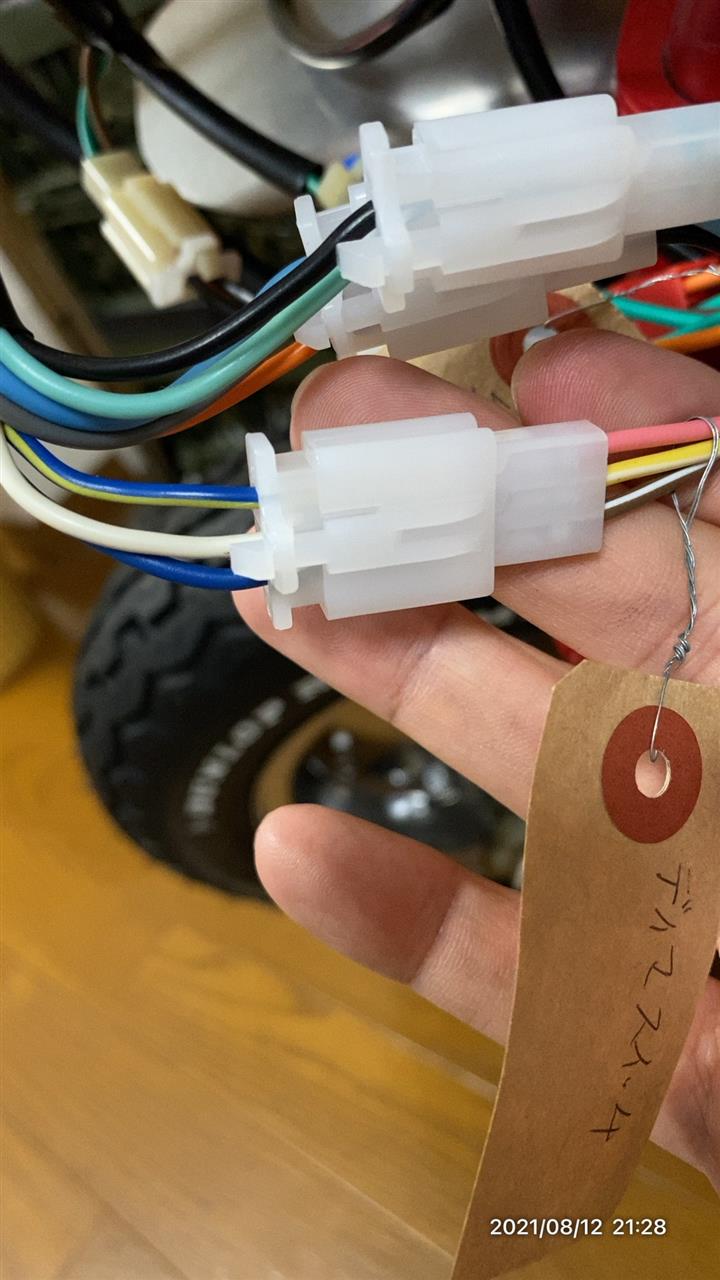

ディマ(Hi/lo)スイッチの配線です。
alt


どうやらこの青/黃と青の配線が逆のようです。
ササッと組み替えます。
alt


そしてカプラーを接続。
alt


そして動作確認です。
この段階で、さっきまで点灯しなかったLoが点灯しました！

が、Hi/loが逆です。

原因はここしかありません。

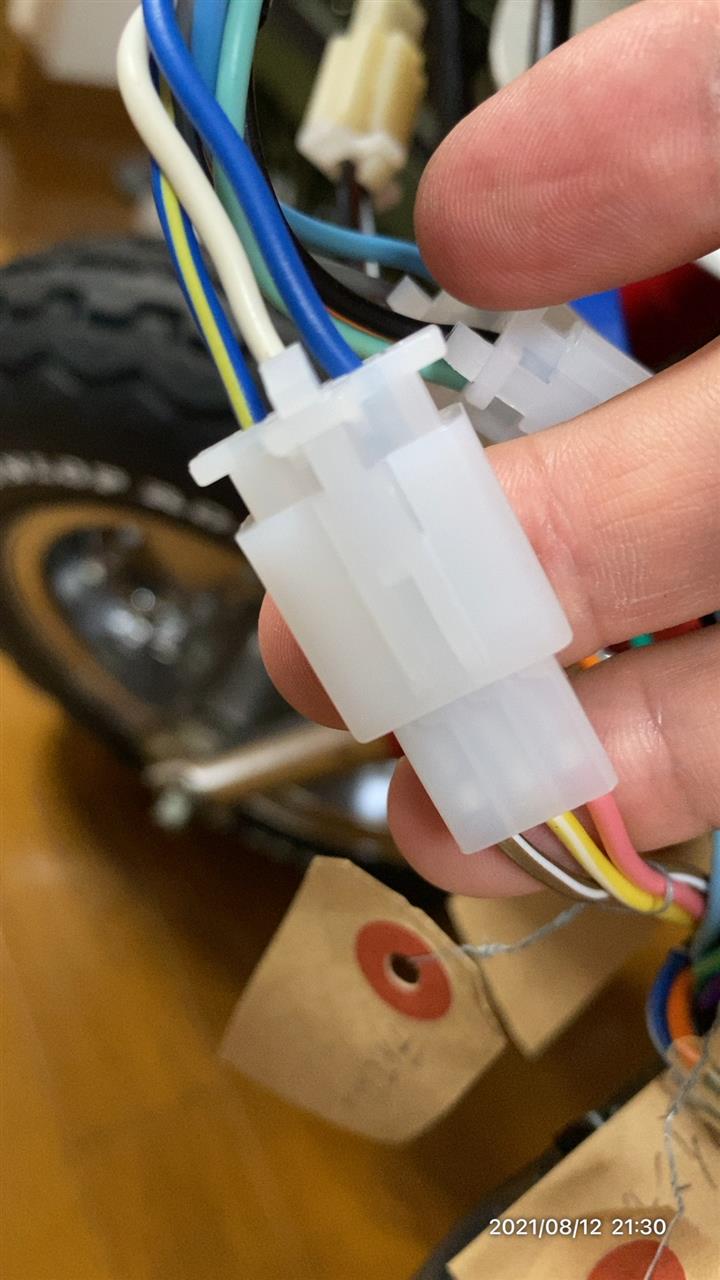

ヘッドライトから出ているこのカプラー。
alt


この青と白が逆なのです。
こちらも配線と組み替えました。
alt


そして動作確認。
なんとか無事にディマ(Hi/lo)スイッチが正しく動作してくれました！

なかなか大変でしたが、それ以上に楽しかったのと達成感がやばいです！
テスター、なんで最初から用意しておかなかったのでしょう．．．
電装品の作業なのだから必須の工具のはずなのに。
でも、それはそれで反省、今回の修正をまとめておきます。

まずこちらはディマ(Hi/lo)スイッチの配線。
これが正しい状態でした。
  青ー桃(Lo)
  白ー黃白(Hi)
  青黃ー茶白(ライトスイッチ)
alt


そしてこちらがスイッチボックスのヘッドライトのHi/lo
黃白ー白
桃ー青
alt


配線図のこのヘッドライトの配線に惑わされました。
alt


動作確認してわかったのですが、うちのキットバイクのヘッドライトは
青と白がこの図とは逆だったのです。

これで残る問題はライトスイッチのPとONが逆の現象。
これもテスターを使って問題点を探ってみます。

だんだん配線が形になってきました。
わかったところは配線図に手書きでいいので対応する配線の色を
書き足していこうと思います。

いや〜、Hi/lo問題が解決してよかった〜嬉しかった〜
Posted at 2021/09/29 08:19:20 | コメント(0) | トラックバック(0) | モンキー(もどき) | 日記
2021年09月29日 イイね！

No.196 ひょっとしてジェネレータ？レギュレータ？

Hi/Loスイッチ、ライトスイッチの問題を調査中。
今が原因を特定できません。

やはり先程見たこの説明書きが気になります。
alt

茶/白と茶は調査中に何度も見ています。
茶/白はディマスイッチに繋がっています。
茶はポジションランプに繋がっています。
では黃は？
全くノーマークでした。

調べてみると、この黃はジェネレーターとレギュレーターに
接続されているようでした。
今の動作確認はバッテリーからの電力供給は来ていますが、
エンジンを掛けていませんのでジェネレーターは作動してないと思います。

ひょっとして黃のラインが原因？

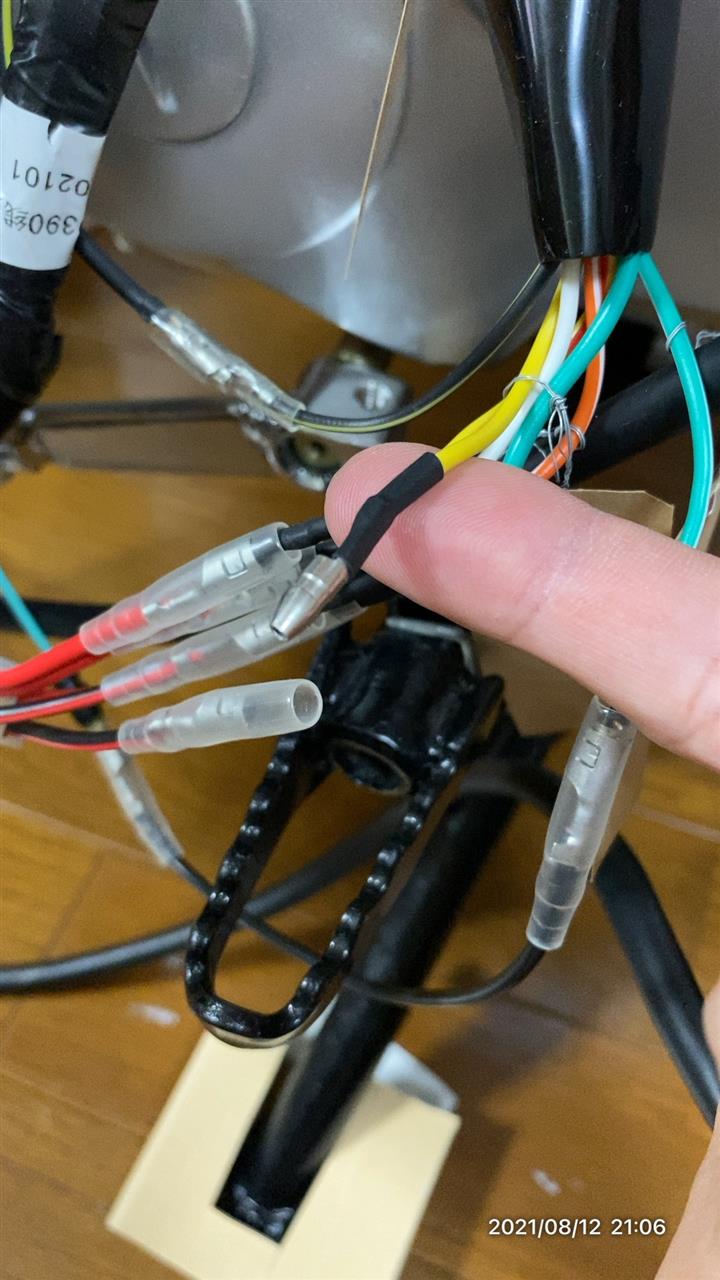

ジェネレーターと繋いである黃のラインを抜きます。
ギボシのプラスです。
alt


次に、使えそうな配線として手近にあったセルスイッチのプラスを使います。
alt


ギボシのプラス同士なので、暫定的にマイナス端子の線を作成。
alt

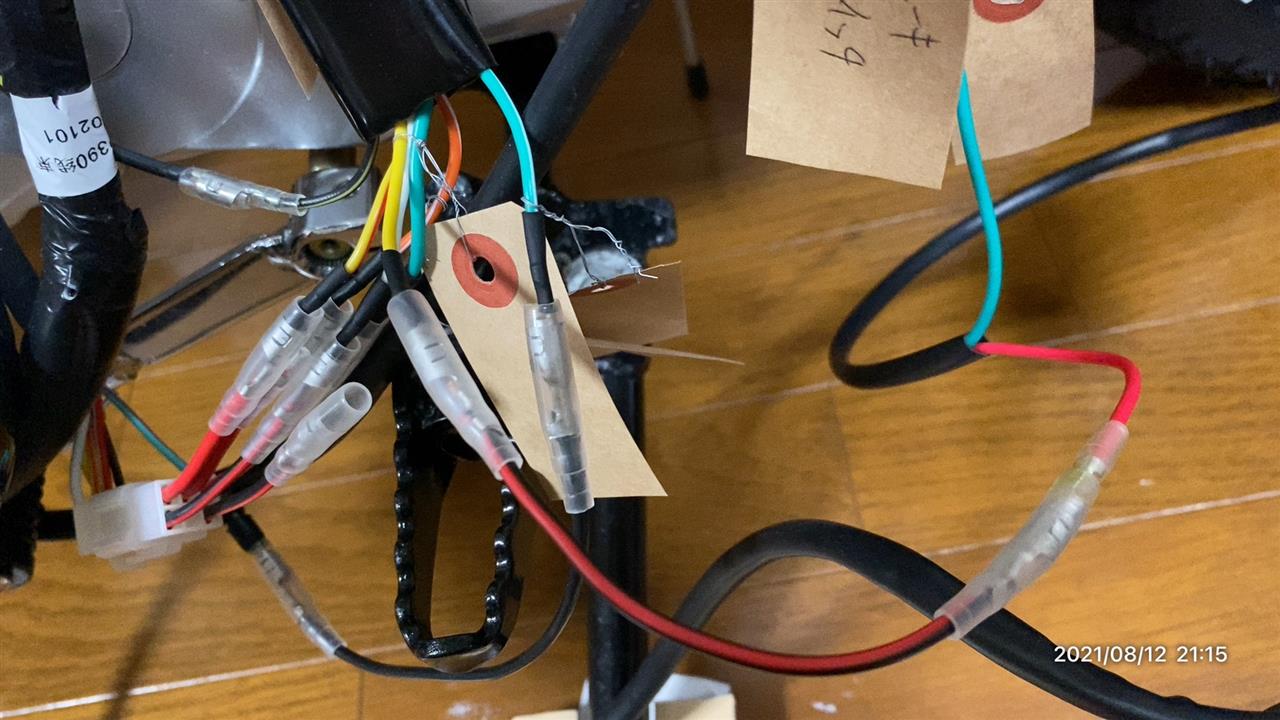

こちらを使ってメインハーネスの黃とセルスイッチのプラスと直結。
alt


これでどうだ！と確認しましたが、結果変わらず．．．
そんな簡単なものではありませんでした．．．

振り出しに戻るです．．．
Posted at 2021/09/29 08:16:19 | コメント(0) | トラックバック(0) | モンキー(もどき) | 日記
2021年09月28日 イイね！

No.195 ライト不具合の推測、ハズレ

配線誤りの推測を実際に試してみましたが、改善しませんでした．．．

ここでもう一度整理してみます。

まずライトスイッチ。
alt


OFFは何も接続されていませんので通電しないはず。
Pは茶と橙が接続されています。
橙はイグニッションスイッチのONに繋がっています。
ちなみにイグニッションスイッチの赤はバッテリーに繋がっています。
alt


つまり、イグニッションキーをONにすると赤から橙に電気が流れ、
ライトスイッチの橙に電気が流れてくるのだと思います。

次にライトスイッチと茶。
alt


この茶はどこに接続されているかというと、
ポジションランプと、
alt


メーター照明に繋がっています。
alt


ここまでは上記の分析通り、ちゃんと動作しました。

次にライトスイッチの黄を追いかけてみます。
alt

黃はレギュレーターと、
alt


ジェネレーターに接続されていました。
alt


エンジンが掛かっていないのでジェネレーターは動いてません。
レギュレーターはメインハーネスと一緒についてきた新品を使ってます。

つぎにライトスイッチの茶/白。
alt


これはディマスイッチに繋がっているようです。
alt

スイッチボックスを開けて確認しましたが、ライトスイッチに接続されている
配線は、茶、茶/白、青/白、黒で間違いなさそうです。
alt

今は、以下の組み合わせで接続しています。
    青/白  黄
    茶       茶
    茶/白  茶/白
    黒       橙

ここで実際の動作を当てはめてみます。
ライトスイッチをポジションにするとポジションランプもメーターランプも点灯する。
なぜかHiが点灯するがLowは点灯しない。
ライトスイッチをONにするとHiもLowも点灯しない。

なんとなくPとONの動作が逆に思えます。
Pにした時に茶/白に電気が流れている？
ONにしたときは茶/白には電気が流れない？
ONとPの配線が逆じゃないかという推測は立ちましたが、
どの配線をいじればこれが逆になるのかがわかりません。

黒と青/白を逆にすれば良い気もしますが、さっき試しました。
念の為もう一度試してみます。
PにしてもHiもLowも点灯しません。
ONにしたらポジションもHiもLowも点灯しません。
状況が悪化しただけです．．．

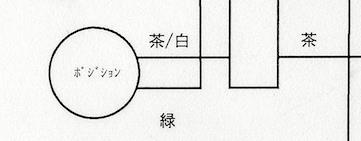

ちなみに配線図にはこんな記述があります。
alt


まさに、今問題視している茶、茶/白に関する記述です。
おそらくですが、昨今の集合スイッチにはライトのオフがないので、
そのようなスイッチの場合はという説明なのだと思います。
この配線図のように、直結させて動作を確認するというのも考えましたが、
それはなんか違う気がして試してません。
alt



かなり長いブログになった割に解決せず悔しいです。
また調べ直します．．．
上の配線図にある「黃」。
ちょっと気になってます．．．
Posted at 2021/09/28 09:01:12 | コメント(0) | トラックバック(0) | モンキー(もどき) | 日記
2021年09月27日 イイね！

No.194 ライト不具合の考察

先日配線したヘッドライト。
以下の不具合があります。
・スイッチをONにしてもHi/loともに点灯しない
・スイッチがポジションのとき、Hiだけ点灯する

この現象を念頭に置いて配線図を再確認してみます。
まず着目したのがライトスイッチ。
alt

ONが有効になっていないということは、茶/白が怪しいです。
この茶/白はどこに繋がっているかというと、ディマ(Hi/lo)スイッチに
繋がっているようです。
Hiは次に黄/白に出ていくようです。
alt

この黄/白はHiの青、つまりプラスに繋がっているようです。
ここまでの配線は問題ないと思います。
alt


では次に疑うのはポジション。
alt

ポジションの状態だと何故かHiが点灯します。
ONだとHiもLoも点灯しません。

ちなみに茶はポジションに繋がっていて動作しています。
alt


また、ディマスイッチの桃はヘッドライトのLoに繋がっています。
が、Loは点灯しません。

だとすると、橙と黄が怪しいです。
これ、逆なのかもしれません。

どちらにせよ、ライトスイッチが怪しいのは間違い無いみたいです。
一旦カプラーの配線の橙と黄を外して入れ替えて確認してみることにします。
Posted at 2021/09/27 08:50:53 | コメント(0) | トラックバック(0) | モンキー(もどき) | 日記
